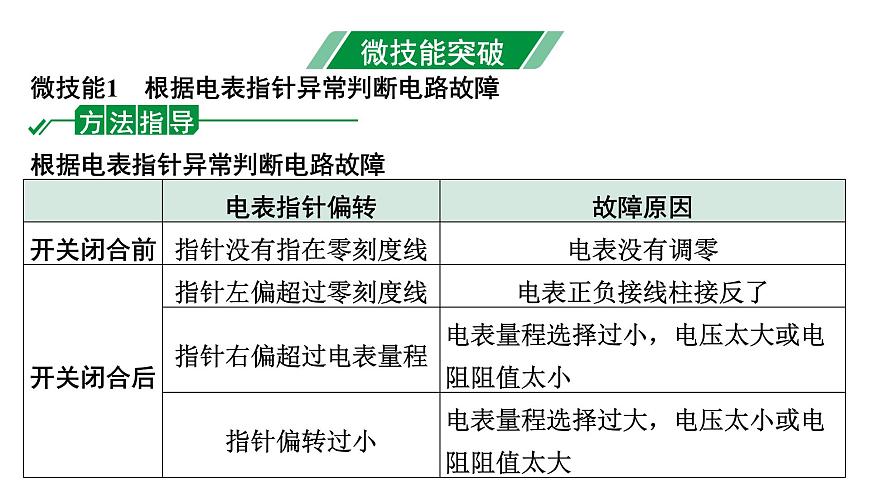

微技能1　根據電表指針異常判斷電路故障
根據電表指針異常判斷電路故障

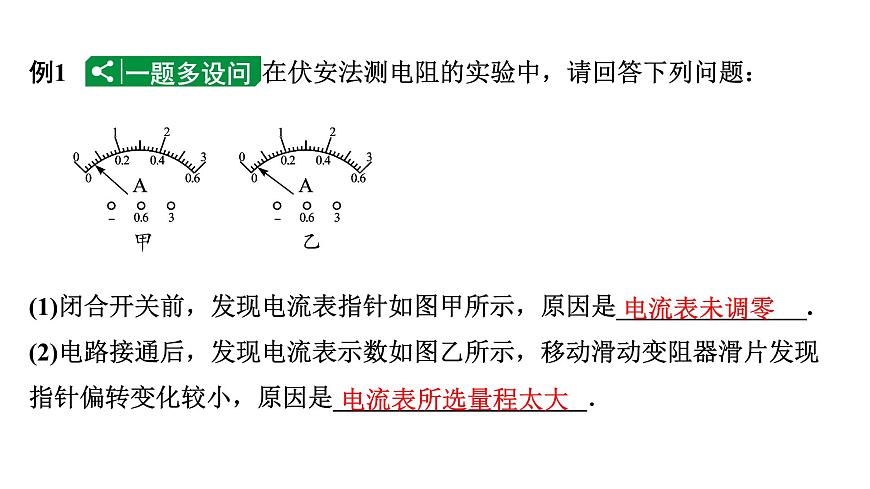

例1 在伏安法測電阻的實驗中，請回答下列問題：
(1)閉合開關前，發現電流表指針如圖甲所示，原因是_______________.(2)電路接通后，發現電流表示數如圖乙所示，移動滑動變阻器滑片發現指針偏轉變化較小，原因是____________________．

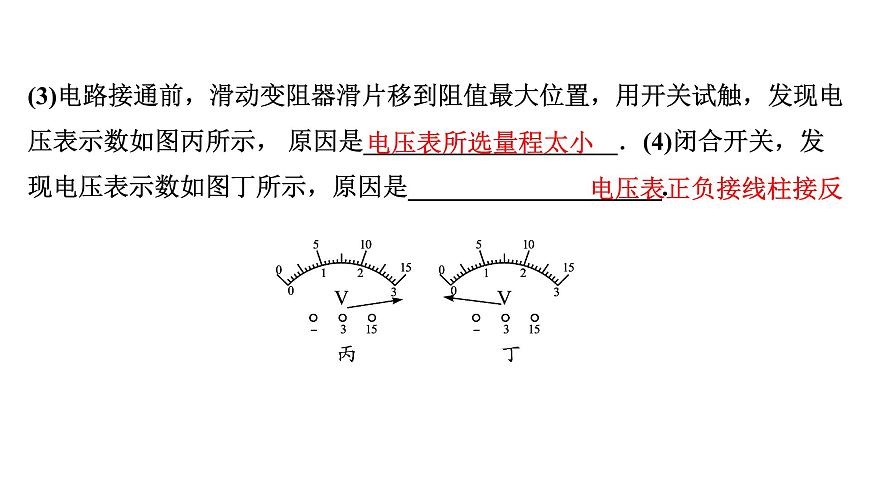

(3)電路接通前，滑動變阻器滑片移到阻值最大位置，用開關試觸，發現電壓表示數如圖丙所示， 原因是____________________．(4)閉合開關，發現電壓表示數如圖丁所示，原因是____________________.

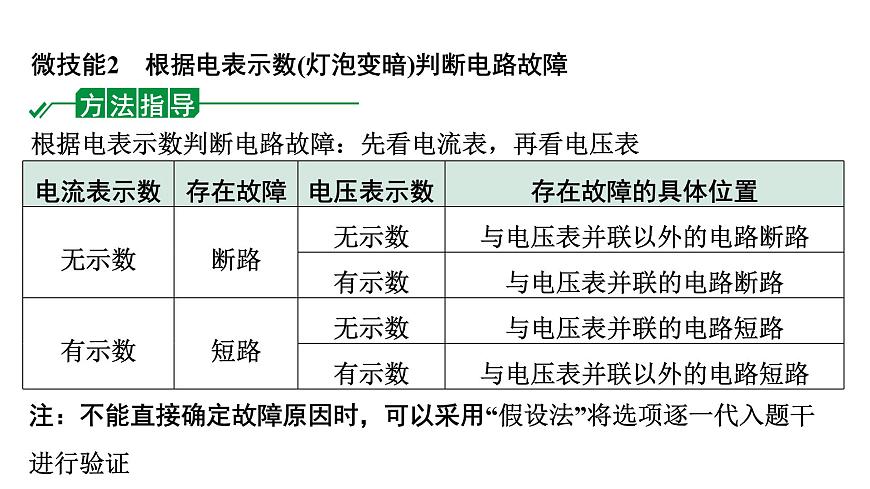

微技能2　根據電表示數(燈泡變暗)判斷電路故障
根據電表示數判斷電路故障：先看電流表，再看電壓表
注：不能直接確定故障原因時，可以采用“假設法”將選項逐一代入題干進行驗證

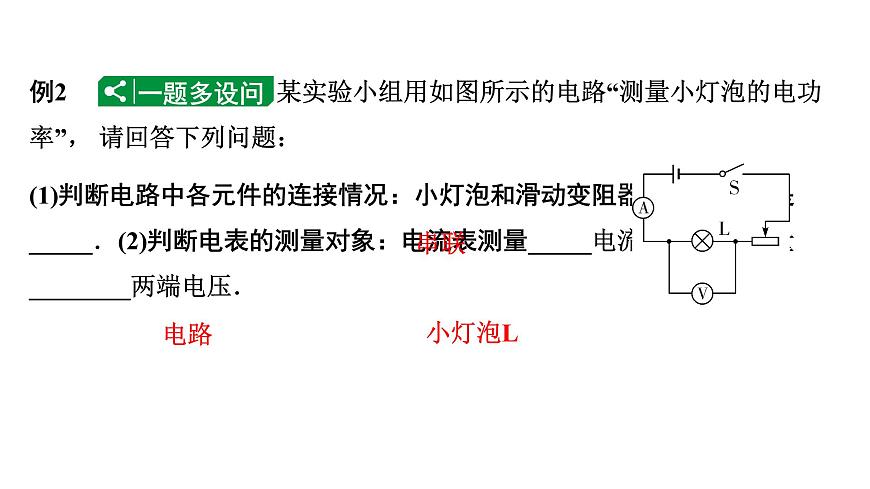

例2 某實驗小組用如圖所示的電路“測量小燈泡的電功率”， 請回答下列問題：
(1)判斷電路中各元件的連接情況：小燈泡和滑動變阻器的連接方式是_____．(2)判斷電表的測量對象：電流表測量_____電流，電壓表測量________兩端電壓．

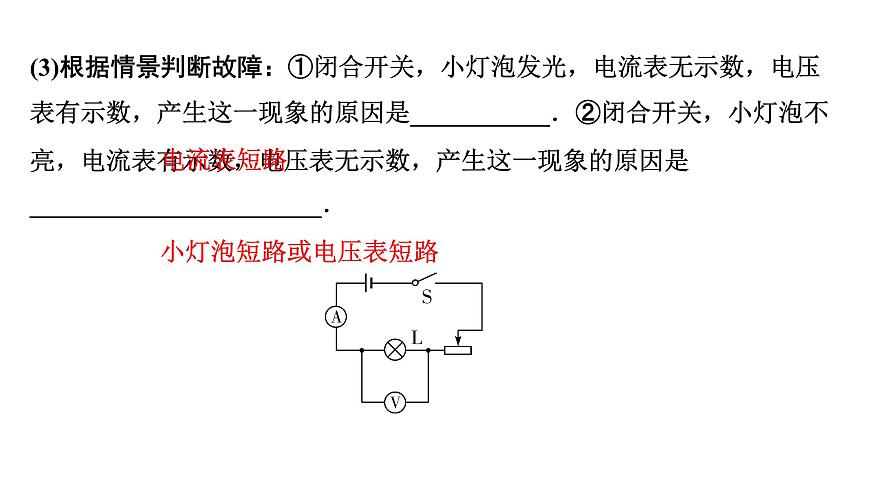

(3)根據情景判斷故障：①閉合開關，小燈泡發光，電流表無示數，電壓表有示數，產生這一現象的原因是___________．②閉合開關，小燈泡不亮，電流表有示數，電壓表無示數，產生這一現象的原因是_______________________．
小燈泡短路或電壓表短路
③閉合開關，過了一段時間，小燈泡突然熄滅，電流表、電壓表示數均變?yōu)?，則產生這一現象的原因可能是___________________________．④閉合開關，小燈泡很暗，幾乎不亮，電流表、電壓表示數很小，調節滑動變阻器的滑片P的位置，發現兩電表示數均不變，則原因可能是__________________________________．
滑動變阻器斷路或電流表斷路
滑動變阻器下面兩個接線柱接入電路
例 3 如圖所示，電源電壓和燈絲電阻保持不變，電流表和電壓表均完好，請回答下列問題：
(1)閉合開關，燈泡L1發光、L2不發光，電壓表、電流表 均有示數，電流表 無示數，電路故障可能是_______．(2)閉合開關，燈泡L2發光、L1不發光，電壓表、電流表 、 均有示數，電路故障可能是_______．
(3)閉合開關，燈泡L1、L2均發光，電壓表、電流表 、 均有示數；工作一段時間后，電流表 示數不變，電流表 示數變小，電路故障可能是________．(4)閉合開關，燈泡L1、L2均發光，電壓表、電流表 、 均有示數；工作一段時間后，兩燈突然熄滅，電流表 示數先變大后變小，電路故障可能是________．
根據燈泡亮暗判斷電路故障
1. (多選)(2023宜賓7題3分)如圖，小敏在做“組成串聯電路”的實驗時，電路連好后，閉合開關，兩燈均不亮．經檢查，電路連接無誤，老師告訴她是其中有一個小燈泡壞了，下面哪些方法能夠檢測出壞燈泡？(　 　)
A. 用一根導線分別與兩個燈泡并聯B. 用一個電流表分別串聯在圖中的a、b、c三點C. 用一個電壓表分別與兩個燈泡并聯D. 用一個小燈泡分別與兩個燈泡并聯
2. (2021內江7題4分)如圖所示電路，閉合開關S后，發現燈泡L1、L2均不亮，電流表示數為零，電壓表示數等于電源電壓，則該電路中的故障是(　)A. L1斷路 B. L1短路 C. L2斷路 D. L2短路
3. (2022內江9題4分)若將完好的電流表、電壓表、小燈泡連接成如圖所示的電路，各處接觸良好．當開關S閉合后，會出現(　　)A. 電流表指針明顯偏轉 B. 小燈泡發光C. 電壓表指針明顯偏轉 D. 電池被燒壞
4. (2021達州8題3分)在探究串聯電路電壓特點時，某同學設計的電路如圖所示．對于下列實驗過程中出現的現象及分析正確的是(　　)A. 開關閉合后，如果燈泡L2不亮、L1亮，一定是L2燈絲斷了B. 如果只有燈泡L1開路，則開關閉合后電壓表示數一定為零C. 如果只有燈泡L2開路，則開關閉合后電壓表示數一定為零D. 開關閉合后，如果電壓表示數為零，燈泡L2一定不發光
5. (2023成都A卷21題4分)如圖所示電路，開關S閉合后，兩燈均發光，電壓表測的是燈___(選填“L1”或“L2”)兩端電壓．一段時間后，兩燈均熄滅，但電壓表有讀數且示數較大，電流表無讀數，則故障可能是________(選填“L1短路”“L1斷路”或“L2斷路”)．
