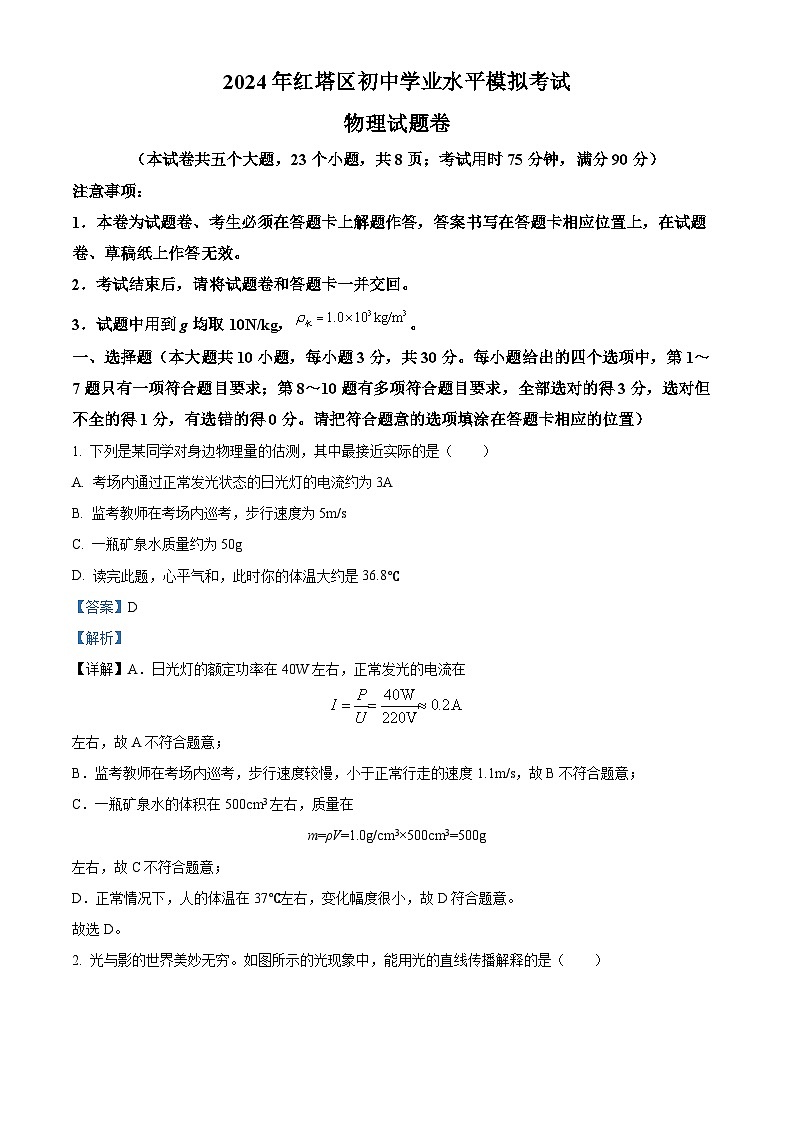

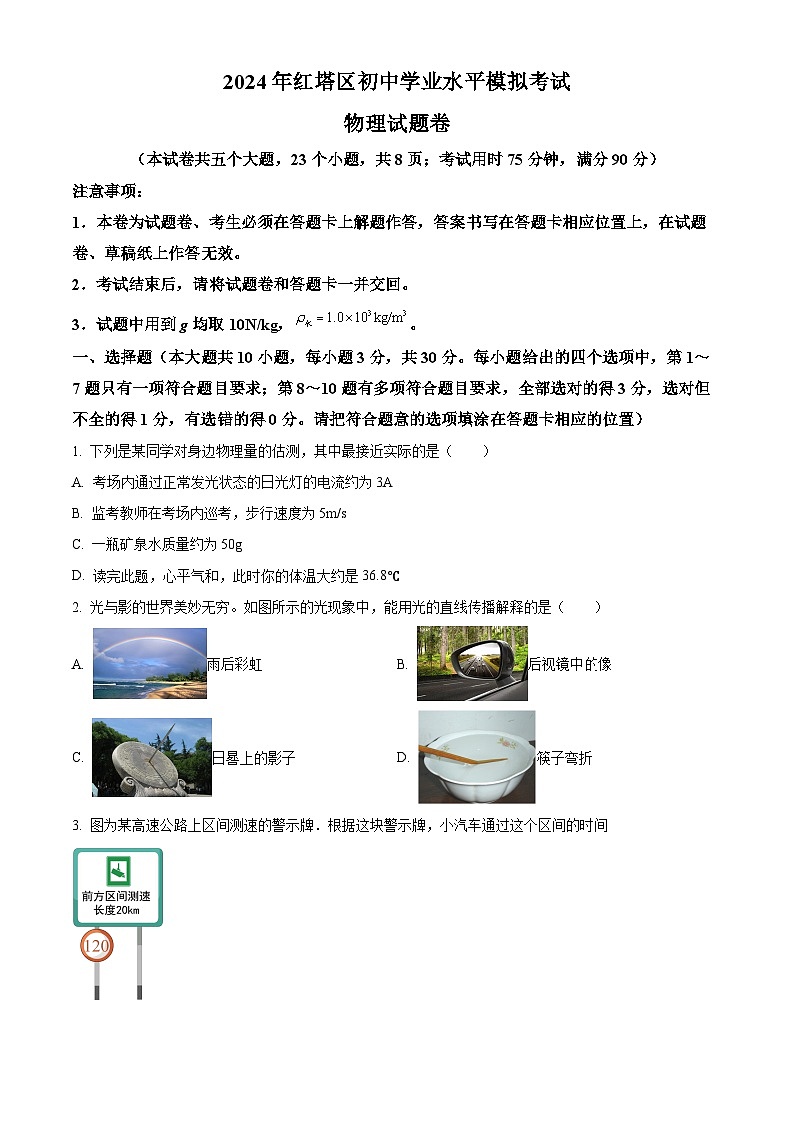

（本試卷共五個大題，23個小題，共8頁；考試用時75分鐘，滿分90分）
注意事項：
1．本卷為試題卷、考生必須在答題卡上解題作答，答案書寫在答題卡相應位置上，在試題卷、草稿紙上作答無效。
2．考試結束后，請將試題卷和答題卡一并交回。
3．試題中用到g均取10N/kg，。
一、選擇題（本大題共10小題，每小題3分，共30分。每小題給出的四個選項中，第1～7題只有一項符合題目要求；第8～10題有多項符合題目要求，全部選對的得3分，選對但不全的得1分，有選錯的得0分。請把符合題意的選項填涂在答題卡相應的位置）
1. 下列是某同學對身邊物理量的估測，其中最接近實際的是（ ）
A. 考場內通過正常發光狀態的日光燈的電流約為3A
B. 監考教師在考場內巡考，步行速度為5m/s
C. 一瓶礦泉水質量約為50g
D. 讀完此題，心平氣和，此時你的體溫大約是36.8℃
【答案】D
【解析】
【詳解】A．日光燈的額定功率在40W左右，正常發光的電流在
左右，故A不符合題意；
B．監考教師在考場內巡考，步行速度較慢，小于正常行走的速度1.1m/s，故B不符合題意；
C．一瓶礦泉水的體積在500cm3左右，質量在
m=ρV=1.0g/cm3×500cm3=500g
左右，故C不符合題意；
D．正常情況下，人的體溫在37℃左右，變化幅度很小，故D符合題意。
故選D。

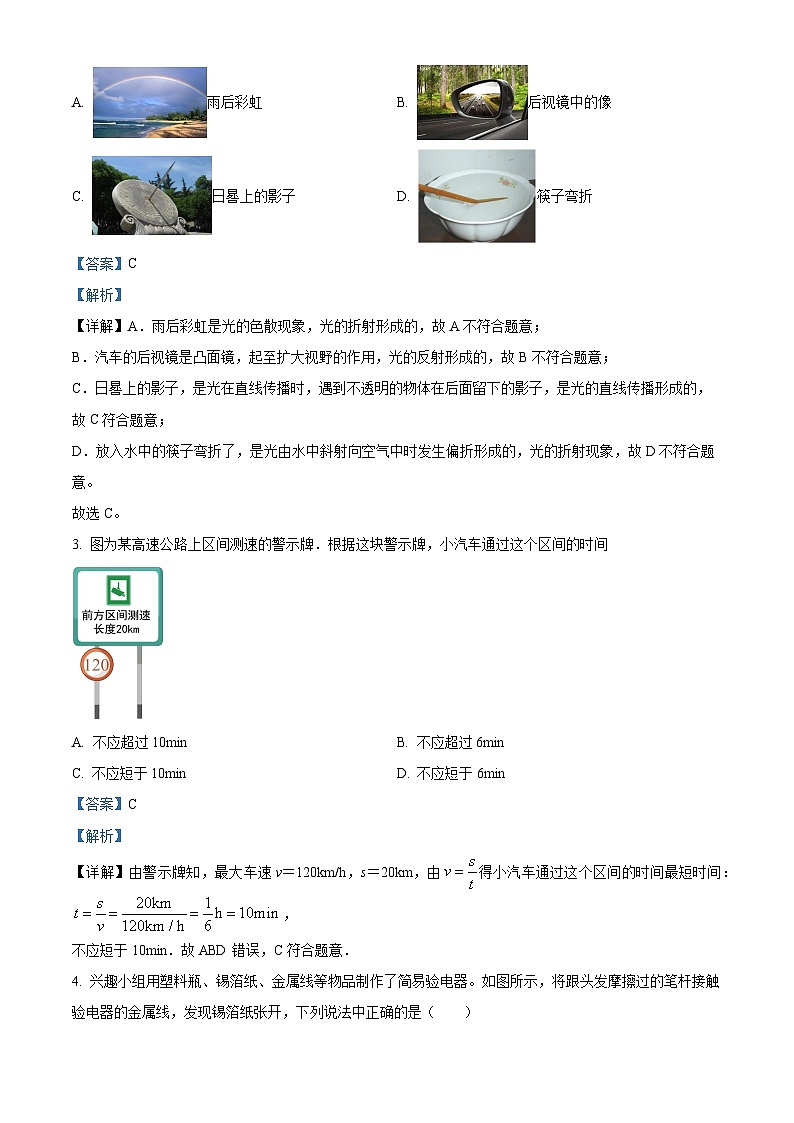

2. 光與影的世界美妙無窮。如圖所示的光現象中，能用光的直線傳播解釋的是（ ）
A. 雨后彩虹B. 后視鏡中的像
C. 日晷上的影子D. 筷子彎折
【答案】C
【解析】
【詳解】A．雨后彩虹是光的色散現象，光的折射形成的，故A不符合題意；
B．汽車的后視鏡是凸面鏡，起至擴大視野的作用，光的反射形成的，故B不符合題意；
C．日晷上的影子，是光在直線傳播時，遇到不透明的物體在后面留下的影子，是光的直線傳播形成的，故C符合題意；
D．放入水中的筷子彎折了，是光由水中斜射向空氣中時發生偏折形成的，光的折射現象，故D不符合題意。
故選C。
3. 圖為某高速公路上區間測速的警示牌．根據這塊警示牌，小汽車通過這個區間的時間

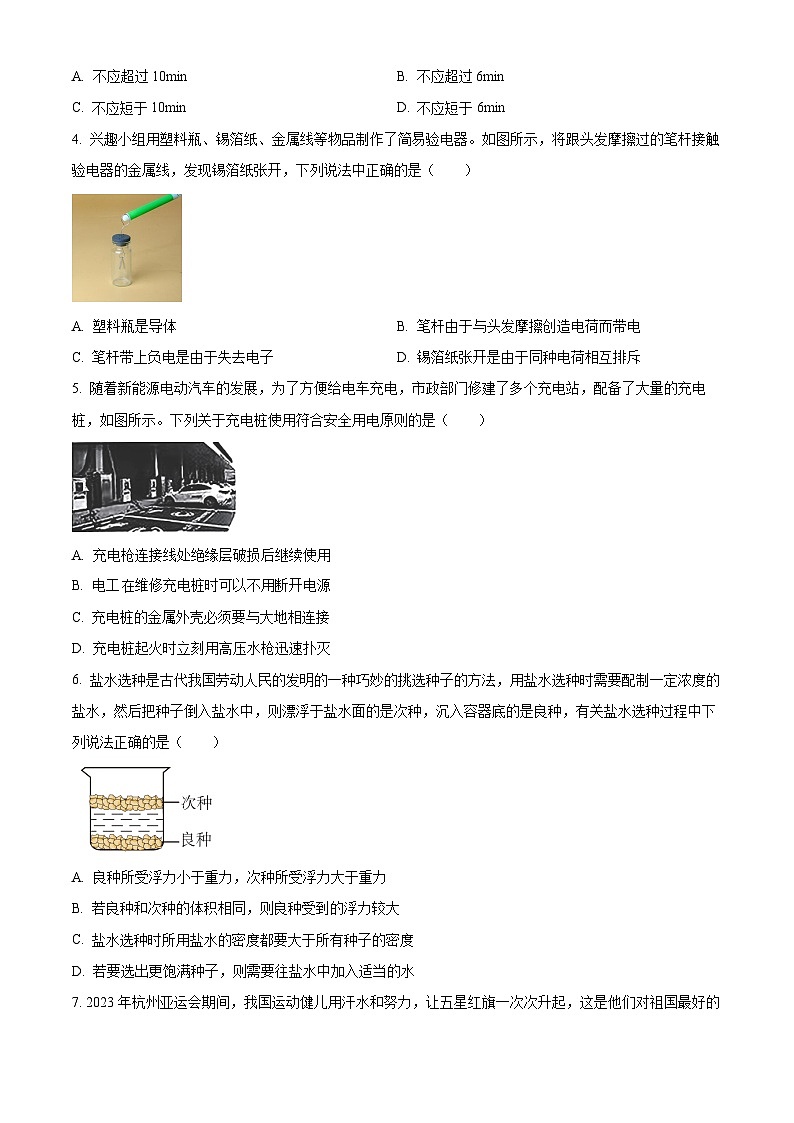

A. 不應超過10minB. 不應超過6min
C. 不應短于10minD. 不應短于6min
【答案】C
【解析】
【詳解】由警示牌知，最大車速v＝120km/h，s＝20km，由得小汽車通過這個區間的時間最短時間：
，
不應短于10min．故ABD錯誤，C符合題意．

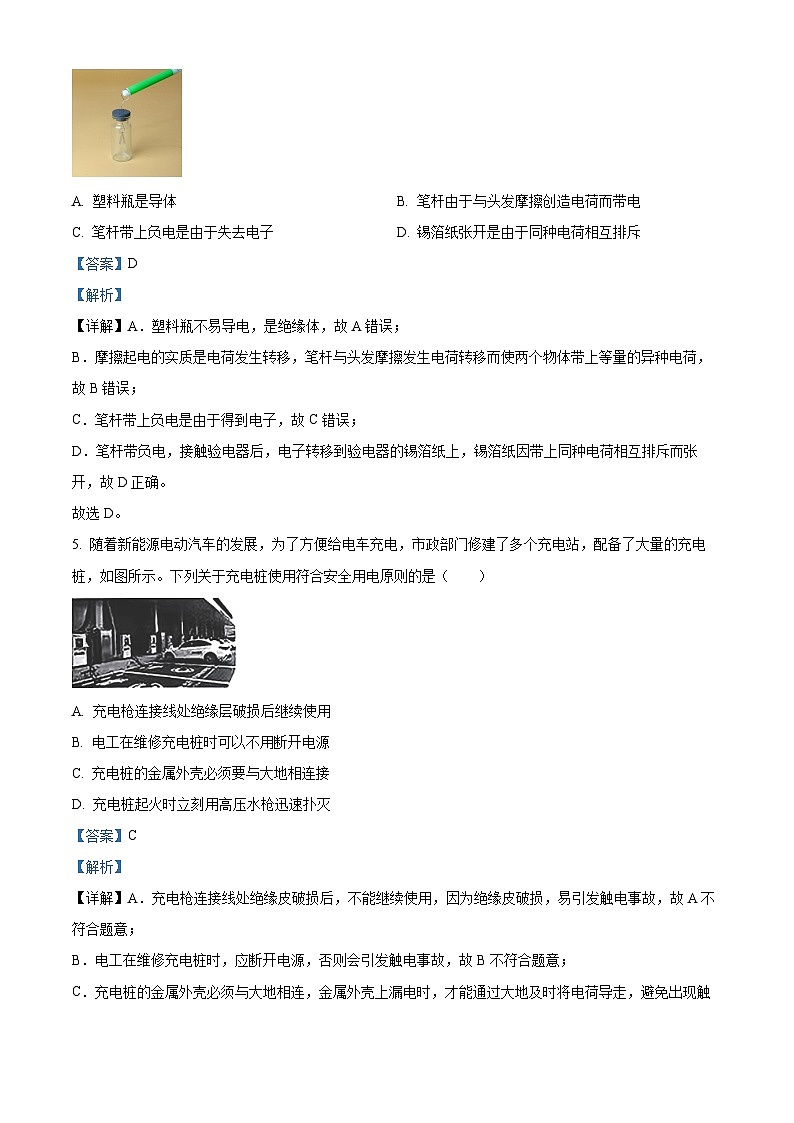

4. 興趣小組用塑料瓶、錫箔紙、金屬線等物品制作了簡易驗電器。如圖所示，將跟頭發摩擦過的筆桿接觸驗電器的金屬線，發現錫箔紙張開，下列說法中正確的是（ ）
A. 塑料瓶是導體B. 筆桿由于與頭發摩擦創造電荷而帶電
C. 筆桿帶上負電是由于失去電子D. 錫箔紙張開是由于同種電荷相互排斥
【答案】D
【解析】
【詳解】A．塑料瓶不易導電，是絕緣體，故A錯誤；
B．摩擦起電的實質是電荷發生轉移，筆桿與頭發摩擦發生電荷轉移而使兩個物體帶上等量的異種電荷，故B錯誤；
C．筆桿帶上負電是由于得到電子，故C錯誤；
D．筆桿帶負電，接觸驗電器后，電子轉移到驗電器的錫箔紙上，錫箔紙因帶上同種電荷相互排斥而張開，故D正確。
故選D。
5. 隨著新能源電動汽車的發展，為了方便給電車充電，市政部門修建了多個充電站，配備了大量的充電樁，如圖所示。下列關于充電樁使用符合安全用電原則的是（ ）
A. 充電槍連接線處絕緣層破損后繼續使用
B. 電工在維修充電樁時可以不用斷開電源
C. 充電樁的金屬外殼必須要與大地相連接
D. 充電樁起火時立刻用高壓水槍迅速撲滅
【答案】C
【解析】
【詳解】A．充電槍連接線處絕緣皮破損后，不能繼續使用，因為絕緣皮破損，易引發觸電事故，故A不符合題意；
B．電工在維修充電樁時，應斷開電源，否則會引發觸電事故，故B不符合題意；
C．充電樁的金屬外殼必須與大地相連，金屬外殼上漏電時，才能通過大地及時將電荷導走，避免出現觸電事故，故C符合題意；
D．因為生活用水是導體，充電樁起火時，用高壓水槍撲滅，會引發觸電事故，故D不符合題意。
故選C。
6. 鹽水選種是古代我國勞動人民的發明的一種巧妙的挑選種子的方法，用鹽水選種時需要配制一定濃度的鹽水，然后把種子倒入鹽水中，則漂浮于鹽水面的是次種，沉入容器底的是良種，有關鹽水選種過程中下列說法正確的是（ ）
A. 良種所受浮力小于重力，次種所受浮力大于重力
B. 若良種和次種的體積相同，則良種受到的浮力較大
C. 鹽水選種時所用鹽水的密度都要大于所有種子的密度
D. 若要選出更飽滿種子，則需要往鹽水中加入適當?shù)乃?br>【答案】B
【解析】
【詳解】A．良種下沉，所受浮力小于重力，次種漂浮，所受浮力等于重力，故A錯誤；
B．若良種和次種的體積相同，良種排開的水的體積大，由知道，良種受到的浮力較大，故B正確；
C．若鹽水選種時所用鹽水的密度都大于所有種子的密度，所有種子將漂浮，無法選種，故C錯誤；
D．更飽滿種子密度更大，若要選出更飽滿種子，則需要往鹽水中加入適當?shù)柠}，增大鹽水的密度，故D錯誤。
故選B。

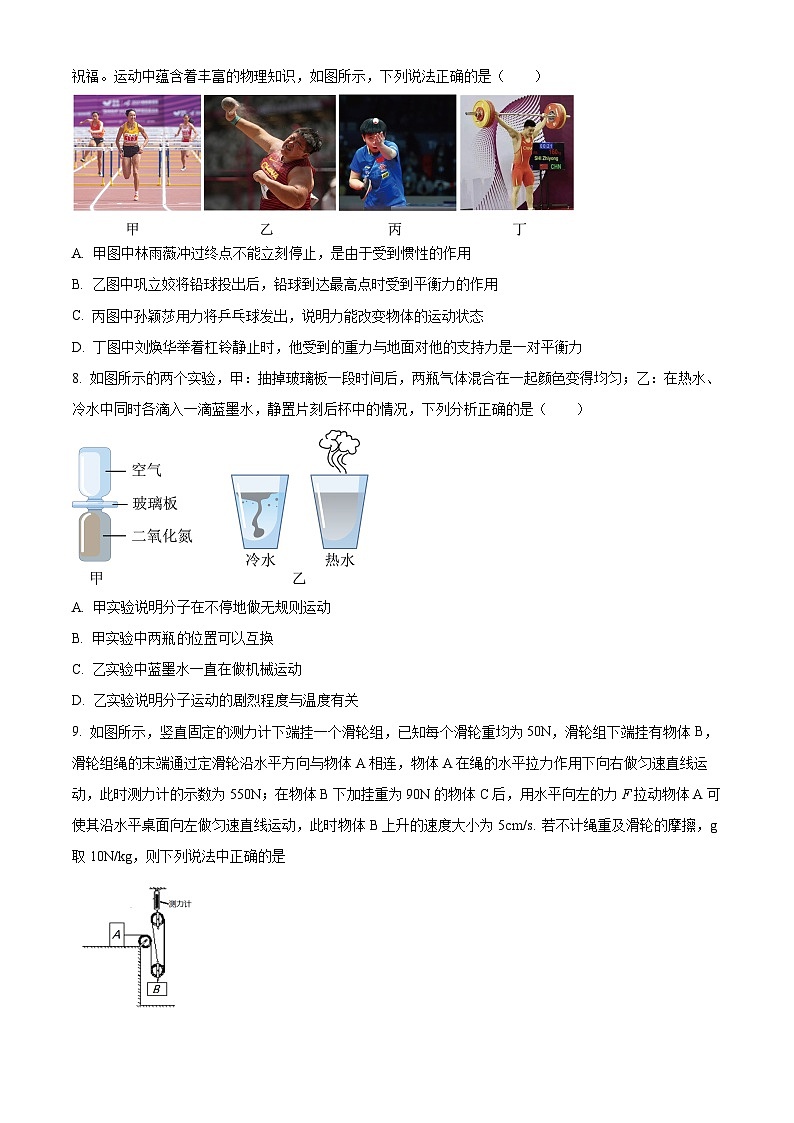

7. 2023年杭州亞運會期間，我國運動健兒用汗水和努力，讓五星紅旗一次次升起，這是他們對祖國最好的祝福。運動中蘊含著豐富的物理知識，如圖所示，下列說法正確的是（ ）
A. 甲圖中林雨薇沖過終點不能立刻停止，是由于受到慣性的作用
B. 乙圖中鞏立姣將鉛球投出后，鉛球到達最高點時受到平衡力作用
C. 丙圖中孫穎莎用力將乒乓球發出，說明力能改變物體的運動狀態
D. 丁圖中劉煥華舉著杠鈴靜止時，他受到重力與地面對他的支持力是一對平衡力
【答案】C
【解析】
【詳解】A．沖過終點不能立刻停止，是由于具有慣性，慣性不是力，不能用“受到作用”來描述，故A錯誤；
B．將鉛球投出后，到達最高點的瞬間，只受重力作用，受到的力是非平衡力，故B錯誤；
C．用力將乒乓球發出，乒乓球的速度由靜止變成運動，這說明力能改變物體的運動狀態，故C正確；
D．根據二力平衡可知，舉著杠鈴不動時，地面對他的支持力和他受到的重力二者大小并不相等，所以不是一對平衡力，故D錯誤。
故選C。
8. 如圖所示的兩個實驗，甲：抽掉玻璃板一段時間后，兩瓶氣體混合在一起顏色變得均勻；乙：在熱水、冷水中同時各滴入一滴藍墨水，靜置片刻后杯中的情況，下列分析正確的是（ ）

A. 甲實驗說明分子在不停地做無規則運動
B. 甲實驗中兩瓶的位置可以互換
C. 乙實驗中藍墨水一直在做機械運動
D. 乙實驗說明分子運動的劇烈程度與溫度有關
【答案】AD
【解析】
【詳解】A．甲實驗是擴散現象，說明分子在不停地做無規則運動，故A正確；
B．二氧化氮的密度大于空氣密度，為了避免重力對實驗結果的影響，甲實驗中兩瓶的位置不可以互換，故B錯誤；
C．乙實驗中藍墨水的分子不斷地做無規則運動，故C錯誤；
D．乙實驗的現象說明溫度越高，分子熱運動越劇烈，說明分子運動的劇烈程度與溫度有關，故D正確。
故選AD。
9. 如圖所示，豎直固定的測力計下端掛一個滑輪組，已知每個滑輪重均為50N，滑輪組下端掛有物體B，滑輪組繩的末端通過定滑輪沿水平方向與物體A相連，物體A在繩的水平拉力作用下向右做勻速直線運動，此時測力計的示數為550N；在物體B下加掛重為90N的物體C后，用水平向左的力F拉動物體A可使其沿水平桌面向左做勻速直線運動，此時物體B上升的速度大小為5cm/s. 若不計繩重及滑輪的摩擦，g取10N/kg，則下列說法中正確的是
A. 物體A所受滑動摩擦力大小為275N
B. F大小為530N
C. F做功的功率為42w
D. B的重力為500N
【答案】B
【解析】
【詳解】設物體A所受摩擦力大小為f，則有2f50N＝550N，所以f＝250N,A錯誤；對于物體B，有3f＝GBG滑，即250N×3＝GB50N，所以GB＝700N，D錯誤；加掛物體C后，有3（F—f）＝GBGCG滑，即3（F250N）＝700N90N50N，解得F＝530N，B正確；物體B上升的速度為5cm/s，則拉力F端移動的速度v＝3×5cm/s＝0.15m/s，F(xiàn)的功率P＝Fv＝530N×0.15m/s＝79.5W，C錯誤．故選B．
點睛：先對彈簧進行受力分析可知，彈簧測力計的示數等于受到豎直向下的力的合力，即兩條繩子向下的拉力和一個定滑輪的重力；然后對與B相連的滑輪進行受力分析，即該滑輪受到豎直向下自身的重力和B的拉力的作用，受到豎直向上三條繩子的拉力，從而求出B的重力；然后根據物體A在繩的水平拉力作用下向左做勻速直線運動，根據二力平衡的條件求出摩擦力的大?。蝗缓蟾鶕?jù)二力平衡條件和功率公式即可求出水平向右的拉力和功率的大?。?br>10. 如圖甲所示的電路中，電源電壓不變，小燈泡的阻值不變，滑動變阻器R的規格是“；1A”。閉合開關，在保證電路元件安全且能使小燈泡正常發光的前提下，最大范圍內移動滑片，繪制了電流表與滑動變阻器阻值關系的圖象，如圖乙所示。下列說法正確的是（ ）
A. 電源電壓為12V
B. 電壓表示數的最大值為10V
C. 小燈泡的額定功率為3.6W
D. 當電路總電功率最小時，10s內電路消耗的電能為12J
【答案】ABD
【解析】
【詳解】A．由圖乙知，當電路的電流為0.3A和0.1A時，滑動變阻器接入電路的阻值分別為20Ω和100Ω，變阻器兩端的電壓分別為
U1=I1R1=0.3A×20Ω=6V，U2=I2R2=0.1A×100Ω=10V
由圖甲知，小燈泡與滑動變阻器串聯在電路中，電壓表測變阻器兩端的電壓，電流表測電路中的電流。據串聯電路的電壓特點及歐姆定律有
U=6V+0.3A×RL，U=10V+0.1A×RL
解以上兩式得，小燈泡的阻值RL=20Ω，電源電壓U=12V。故A正確；
B．滑動變阻器R的最大阻值為100Ω，當其接入電路的阻值最大時，據串聯電路的分壓特點知，變阻器兩端的電壓最大，即電壓表示數最大為10V。故B正確；
C．小燈泡正常發光時，電路中的電流最大，所以小燈泡的額定電流為0.3A，小燈泡的額定功率
PL=I12RL=(0.3A)2×20Ω=1.8W
故C錯誤；
D．當變阻器接入電路的阻值最大時，電路中的電流最小，據P=UI知，此時電路的總電功率最小，10s內電路消耗的電能
W=UI2t=12V×0.1A×10s=12J
故D正確。
故選ABD。
二、填空題（本大題共6小題，11～15題每小題2分，16題4分，共14分。請把答案寫在答題卡指定橫線上。）
11. 在馬路旁我們可以看到如圖甲所示的噪聲監測裝置，該裝置上顯示了噪聲的________（選填“音調”“響度”或“音色”），如圖乙中________（選填“1”或“2”）是這種聲音的波形。
【答案】 ①. 響度 ②. 2
【解析】
【詳解】[1]噪聲監測裝置是用來監測噪聲強弱的儀器，即測定聲音的響度。
[2]圖乙中1波形圖，聲音有一定的規律，是樂音的波形圖。2波形圖，聲音雜亂無章，是噪聲的波形圖。
12. 2024年4月24日是第九個“中國航天日”，迄今為止，我國航天事業創造了“兩彈一星”、“載人航天”、“北斗工程”、“月球探測”等諸多輝煌成就。從能源可持續發展的角度來看，“兩彈”所釋放巨大的能量屬于________（選填“可再生”或“不可再生”）能源；“一星”是指我國發射的第一顆人造衛星“東方紅一號”，其沿橢圓軌道繞地球運動由近地點向遠地點運動時，________（選填“動”或“勢”）能減小。
【答案】 ①. 不可再生 ②. 動
【解析】
【詳解】[1]兩彈核彈與導彈，利用到核能，核能在短期內不能從自然界獲得，是不可再生能源。
[2]東方紅一號衛星沿橢圓軌道繞地球運動由近地點向遠地點運動時，質量不變，高度增大，重力勢能增大，增大的重力勢能由動能轉化而來，所以動能減小。
13. 如圖甲為手機防窺膜結構圖，采用了超細百葉窗光學技術。貼在手機屏幕上的效果如圖乙所示，其原理類似百葉窗，只能透過一定角度的光線，結構簡圖如圖丙。兩側之所以看不清屏幕內容，是由于光的___________ （填寫光現象）；為了讓防窺效果更好（可視范圍減?。梢赃m當?shù)豞__________ （選填“增大”或“減小”）超細百葉窗的間距。
【答案】 ①. 直線傳播 ②. 減小
【解析】
【詳解】[1]由圖丙可知，兩側之所以看不清屏幕內容，是由于光的直線傳播。由于超細百葉窗的窗格的阻擋，屏幕發出的光只能照射在一定范圍內。
[2]由丙圖可知，為了讓防窺效果更好可視范圍減小，可以適當?shù)販p小超細百葉窗的間距。
14. 小剛觀察自家電能表月初時的示數為，到月末時的情況如圖所示，那么他家這個月消耗的電能為________kW·h。他關掉了家里其他用電器，只接通電熱水壺燒水，觀察到電能表轉盤5min內剛好轉動了60轉，則他家的電熱水壺加熱時的電功率為________W。
【答案】 ①. 80 ②. 1200
【解析】
【詳解】[1]電能表月初的示數為1839.8kW?h，月末的示數為1919.8kW?h，則這個月他家消耗的電能為
W=1919.8kW?h?1839.8kW?h=80kW?h
[2]電能表轉盤轉動60轉，電熱水壺消耗的電能
電熱水壺的電功率
15. 將一袋裝純牛奶放入熱水中加熱，這是通過________的方式改變牛奶的內能。已知牛奶的質量為0.25kg，比熱容為，初溫為10℃，當加熱到40℃時它所吸收的熱量為________J。
【答案】 ①. 熱傳遞 ②.
【解析】
【詳解】[1]牛奶放入熱水中，通過吸收熱量，溫度升高，內能增大，是通過熱傳遞的方式改變內能。
[2]牛奶吸收的熱量
16. 閱讀短文，回答問題：
牛頓認為，蘋果熱透掉落在地上和月球懸掛天空上是相同性質的力在起著作用。我們生活在地球上，也像被地球用一根無形的繩子緊緊地拉著。當?shù)厍蛏系奈矬w有很大的速度時，就能掙脫地球引力束縛，實現飛出地球的愿望。牛頓的推理過程是這樣的：在固定高度上水平拋出一個物體，它會向前飛出一段距離下落，那么初始速度的增大，會導致飛行距離的增大，則就會有這樣一個極限，當速度足夠大，這個物體就可能不會掉落下來而繞地球飛行，變成了人造衛星。根據科學家計算，當物體速度達到7.9km/s時，就可以繞地球做圓周運動，叫第一宇宙速度；當物體速度達到11.2km/s時，就會克服地球引力，永遠離開地球，叫第二宇宙速度。牛頓雖然早就預言了人造地球衛星，但因發射需達到很大的速度，這對于人類是一個巨大的挑戰。直到多級火箭的研制成功，才為人造地球衛星的發射創造了條件，如圖所示就是中國空間站繞地球飛行時的場景。
（1）若中國在2025年發射火星飛船，為了掙脫地球引力束縛其速度至少要達到________km/s；
（2）如圖所示，中國空間站繞地球飛行時所受到的力________（選填“是”或“不是”）平衡力。
【答案】 ①. 7.9 ②. 不是
【解析】
【詳解】（1）[1]由文中信息可知，掙脫地球引力束縛的第一宇宙速度為7.9km/s。
（2）[2]中國空間站繞地球飛行時，所做運動的方向改變，不是處于平衡狀態，所受的不是平衡力。
三、作圖題（本大題共1小題，共4分。請把答案寫在答題卡指定位置。）
17. 如圖所示，一束光射向凸透鏡經其折射后，折射光線射到一個平面鏡上。請在圖中畫出射向凸透鏡的這束入射光線和經平面鏡反射的反射光線。
【答案】
【解析】
【詳解】經凸透鏡的折射光線過焦點，則入射光線平行于主光軸；因為入射光線與鏡面的夾角為30°，則入射角為

根據反射角等于入射角可知，反射角 ；過平面鏡的入射點垂直鏡面作出法線，在法線右側作出反射光線，并標出反射角，如圖
18. 如圖所示是在探究流體壓強與流速的關系時可能會做到的一個課堂實驗。從漏斗尖嘴處向下用力吹氣，并將扶住乒乓球的手指移開，看到的現象是乒乓球不會掉落，請畫出此時乒乓球所受的重力。
【答案】
【解析】
【詳解】從漏斗尖嘴處向下用力吹氣，乒乓球上方空氣流速大壓強小，乒乓球下方空氣流速小壓強大，乒乓球受到向上的壓強大于向下的壓強，乒乓球不會掉下來。乒乓球所受的重力方向是豎直向下的，作用點在重心上，如圖所示：
四、實驗探究題（本大題共4小題，共24分。請把答案寫在答題卡指定位置。）
19. 小明用如圖甲所示的裝置探究海波熔化的規律。
（1）這套裝置組裝順序應該________（選填“從上而下”或“從下而上”）；
（2）實驗中，將裝入適量海波的試管放在燒杯內的水中加熱。這項措施主要是為了________（選填“A”或“B”）；
A．均勻受熱 B．縮短實驗時間
（3）實驗記錄的數據如下表，分析可知：海波的熔點為________℃，該物質屬于________（選填“晶體”或“非晶體”）；第9分鐘時，該物質處于________態；海波在固態時的比熱容比液態時________（選填“大”或“小”）；
（4）在海波熔化后，小明繼續加熱，直到燒杯中的水沸騰，用溫度計測得燒杯內水溫如圖乙所示，則此時燒杯內水中的氣泡情況如圖丙中的________（選填“A”或“B”）所示，大試管中的海波________（選填“會”或“不會”）沸騰（已知海波的沸點為100℃）。
【答案】 ①. 從下而上 ②. A ③. 48 ④. 晶體 ⑤. 液 ⑥. 小 ⑦. B ⑧. 不會
【解析】
【詳解】（1）[1]為了保證使用酒精燈的外焰加熱，組裝實驗器材時，先安裝下面器材，再安裝上面器材，便于調節器材間的距離，這套裝置組裝順序應該從下而上。
（2）[2]把碎海波裝在大試管中，將大試管放在燒杯內的水中加熱。這項措施主要是為了使海波均勻受熱，緩慢吸熱更方便觀察實驗現象，故選A。
（3）[3][4]由表中的數據可以看出，從第4分鐘到第7分鐘海波的溫度保持在48℃不變，這個溫度就是海波的熔點。海波有熔點，則海波是晶體。
[5]海波在4~7min溫度保持不變，此過程為海波熔化過程，處于固液共存態。第7min后全部熔化，因此第9min海波處于液態。
[6]由于酒精燈的加熱情況相同，所以在相同的時間內海波吸收的熱量相等，由于海波熔化后升溫比熔化前升溫要緩慢一些，所以海波熔化后的液態時的比熱容要比固態大一些。
（4）[7]圖乙溫度計的分度值為2℃，示數為100℃，此時水已沸騰，水沸騰時，整個容器內水溫相同，氣泡在上升過程中，不斷有水汽化，氣泡越來越大，則此時燒杯內水中的氣泡情況如圖丙中的B。
[8]當大試管中的海波與燒杯中的水均達到沸點后（均為100℃），燒杯中的水可以從酒精燈繼續吸熱，能夠沸騰，大試管中的海波溫度達到沸點，此時與燒杯內的水溫相等，無法從燒杯的水中繼續吸熱，因此大試管中的海波不會沸騰。
20. 如圖1所示，小明利用海綿、小桌、砝碼、木板等探究影響壓力作用效果的因素。
（1）本實驗是通過觀察________來比較壓力作用效果的；
（2）如圖所示，通過比較________兩次實驗，說明壓力一定時，受力面積越小，壓力的作用效果越明顯；
（3）小明在圖丙的基礎上，把海綿換成了木板（如圖?。?，則桌子對兩個物體壓強的大小關系為________（選填“＞”“＜”或“＝”）；
（4）進行實驗后，小明說他還可以用鉛筆探究壓力的作用效果與受力面積的關系，小明分別采用如圖2所示的兩種方法，用兩只手的食指分別壓在鉛筆兩端進行演示。請指出圖中________（選填“甲”或“乙”）的方法更嚴謹。
【答案】 ①. 海綿的形變程度 ②. 乙和丙 ③. ＝ ④. 乙
【解析】
【詳解】（1）[1]本實驗是通過觀察海綿的形變程度來比較壓力作用效果的，形變越大，壓力作用效果越明顯。
（2）[2]通過比較乙和丙兩次實驗，在壓力相同的情況下，乙受力面積越小，海綿的形變程度越大，說明壓力作用效果越明顯。
（3）[3]在圖丙和圖丁中，壓力大小和受力面積均相同，根據壓強公式?可知，小桌對兩個物體（海綿和木板）的壓強是相等的，即p丙?=p丁?。
（4）[4]在用鉛筆探究壓力的作用效果與受力面積的關系時，應控制壓力相同，改變受力面積。在如圖2甲、乙所示的兩種方法中，圖甲鉛筆豎直放置，由于鉛筆自身的重力，使得實驗時上面的手指和下面的手指受到的壓力大小不同，沒有控制壓力大小相等；而圖乙中，鉛筆水平放置，兩個手指對鉛筆的壓力相等，只是受力面積不同，所以圖乙的方法更嚴謹。
21. 某同學在做“測量小燈泡正常發光時的電阻”的實驗時，設計了如圖甲所示的實驗電路，已知標有“3.8V”字樣的小燈泡正常發光時的電阻約為，電源電壓為6V，滑動變阻器（，1A）。
（1）將滑動變阻器調至阻值最大處、閉合開關、發現________（選填“電壓表”或“電流表”）無示數。通過分析發現圖甲中有一根導線連接錯誤，請在錯誤連線上畫“×”并在圖中畫出那一根正確的連線________；
（2）電路改正后，調節滑動變阻器的滑片，當小燈泡正常發光時，電流表的示數如圖乙所示，則小燈泡正常發光時的電阻為________；
（3）在測完小燈泡正常發光時的電阻后，該同學想知道小燈泡非正常發光時的電阻變化規律。于是該同學改變定值電阻兩端電壓大小測得多組數據，此數據正確的處理方法是________（選填“①”或“②”，①求電阻的平均值；②將多次測量的電壓表和電流表的示數繪制成圖象），這樣做的目的是_______；進行測量分析后，會發現小燈泡的燈絲電阻受________的影響；
（4）該同學又取來的定值電阻，設計了如圖丙所示電路圖，閉合開關，調節滑動變阻器滑片，使電流表的示數為________A時，小燈泡正常發光，此時電路的總功率為________W。
【答案】 ①. 電壓表 ②. ③. 9.5 ④. ② ⑤. 見解析 ⑥. 溫度 ⑦. 0.2 ⑧. 3.6
【解析】
【詳解】（1）[1][2]原電路圖中，燈泡和電壓表沒有接入電路，因此閉合開關，發現電壓表無示數；在測小燈泡正常發光時的電阻實驗中，燈泡、滑動變阻器和電流表串聯，電壓表并聯在燈泡兩端，如下圖所示：
（2）[3]電流表的示數如圖乙所示，電流表使用0~0.6A量程，分度值為0.02A，示數為0.4A，則小燈泡正常發光時的電阻為
（3）[4][5][6]燈絲電阻隨溫度的升高而增大，所以小燈泡燈絲電阻隨電壓的變化而變化，不能求平均值，只能繪制成I?U圖象，這樣做的目的是尋找燈絲電阻隨電壓變化的規律；進行測量分析后，會發現小燈泡的燈絲電阻受溫度的影響。
（4）[7][8]當小燈泡兩端電壓為3.8V時，燈泡正常發光，由圖丙知燈泡與電阻R并聯，兩端電壓相等，即U=3.8V； 根據歐姆定律可得通過電阻R的電流為
故調節滑動變阻器的滑片，使電流表的示數為0.2A時，小燈泡正常發光； 根據并聯電路電流規律可知，干路電流為
I=IL+IR=0.4A+0.2A=0.6A
則電路的總功率為
P=UI=6V×0.6A=3.6W
22. 小鳴在看冬奧會冰壺比賽時，觀察到冰壺運動員穿的兩只鞋的鞋底如圖甲所示。
（1）細心的小鳴查資料了解到冰壺運動員穿的兩只鞋的鞋底材質不同，因此，她猜想滑動摩擦方的大小可能與________有關。為了模擬運動員的鞋底，她利用長木板、毛巾、長方體物塊A和B，以及彈簧測力計做了如圖乙、丙、丁所示的實驗。小鳴實驗時，為保證彈簧測力計對物塊A的拉力等于物塊A受到的摩擦力，應使彈簧測力計水平拉動物塊A做________運動；
（2）小鳴通過比較________兩圖的彈簧測力計示數，可以驗證她的猜想；通過比較乙丁兩圖中的測力計示數，可得出結論：________。
【答案】 ①. 接觸面粗糙程度 ②. 勻速直線 ③. 乙和丙 ④. 見解析
【解析】
【詳解】（1）[1]由圖甲知，冰壺運動員所穿的兩只鞋的鞋底所用材質不同，粗糙程度不同，所以滑動摩擦力的大小可能與接觸面的粗糙程度不同。
[2]為了保證彈簧測力計對物塊A的拉力等于A所受的摩擦力，A應處于平衡狀態，在水平方向所受的拉力與摩擦力是平衡力，大小才相等，所以應使彈簧測力計水平拉動物塊A做勻速直線運動。
（2）[3]要探究滑動摩擦力與接觸面粗糙程度的關系，應保持壓力不變，改變接觸面的粗糙程度，所以通過比較圖乙和圖丙可驗證小鳴的猜想。
[4]圖乙和圖丁中，接觸面的粗糙程度相同，壓力不同，丁中的壓力更大，彈簧測力計的示數更大，說明丁中所受的滑動摩擦力更大，所以可得：接觸面的粗糙程度相同時，壓力越大，滑動摩擦力越大。
五、綜合題（本大題共2小題，每小題9分，共18分。請在答題卡指定位置作答。）
23. 如圖所示，是心理學中的薩提亞冰山理論模型，它將人的“行為”和“內在”比作一座漂浮在水面上的巨大冰山。露在水面上的部分指能夠被外界看到的行為表現或應對方式，大約只占冰山整體體積的八分之一；另外藏在水底的八分之七則指長期壓抑并被我們忽略的“內在”。若冰山的質量為900噸，海水的密度為，冰的密度為，g取10N/kg。
（1）求海水下10m深處產生的壓強（不計大氣壓強）；
（2）求此冰山受到的浮力（不計冰熔化）；
（3）按題目所給數據推斷，這樣的冰山是否符合物理規律，并通過必要的計算說明理由。
【答案】（1）；（2）；（3）符合
【解析】
【詳解】解：（1）海水下10m深處產生的壓強
（2）冰山漂浮在水面，所受的浮力等于自身的重力，即
（3）冰山排開海水的體積，即冰山藏在水中的體積
冰山的體積
冰山藏在水中的體積與冰山總體積的比值
則露出水面的冰山約占冰山總體積。所以這樣的冰山符合物理規律。
答：（1）海水下10m深處產生的壓強為；
（2）此冰山受到的浮力為；
（3）這樣的冰山符合物理規律。
24. 如圖所示，電源電壓不變，定值電阻，電流表量程為，小燈泡標有“6V，3W”字樣（不考慮溫度對燈絲電阻的影響）。當開關S閉合，S1、S2斷開，滑動變阻器滑片P從b端滑動到某一位置時，變阻器接入電路中的阻值減小了10Ω，電流表示數變化了0.2A，此時小燈泡恰好正常發光。
（1）電源電壓是多大？
（2）S閉合，S1、S2斷開時，為保證電路安全，滑動變阻器的取值范圍是多少？
（3）S、S1、S2都閉合，為保證電路安全，求滑動變阻器的最大功率。
【答案】（1）7.5V；（2）3Ω-13Ω；（3）16.875W
【解析】
【詳解】答：（1）由得小燈泡正常發光的電流為
由得燈泡的電阻為
當開關S閉合，、斷開，該電路為滑動變阻器R和小燈泡L的串聯電路，電流表測電路中的電流；由題知滑片P從b滑至某一位置時，其接入電路的阻值變小，電路中的電流變大；當滑片P從b端滑至某一位置時，燈泡正常發光，則電路中的電流為
則電源電壓為
①
當滑片P在b端時，電路中的電流為
則電源電壓為
②
聯立①②可解得
（2）S閉合，、斷開時，為保證電路安全，當滑動變阻器接入電路的電阻最小時，燈正常發光，此時接入的電阻
當變阻器接入電路的電阻最大，電路安全，故滑動變阻器的取值范圍。
（3）當開關S、、都閉合時，L被短路，該電路為滑動變阻器R和定值電阻的并聯電路，電流表測干路的電流；通過的電流為
已知電流表量程為，則干路電流最大，由并聯電路的電流特點可知通過R的最大電流為
則滑動變阻器的最大功率為
答：（1）電源電壓是；
（2）滑動變阻器的取值范圍；
（3）當開關S、、都閉合時，調節滑片P，在保證電路安全的前提下，滑動變阻器R的最大功率是。時間t/min
0
1
2
3
4
5
6
7
8
9
10
溫度T/℃
40
42
44
46
48
48
48
48
49
50
51
