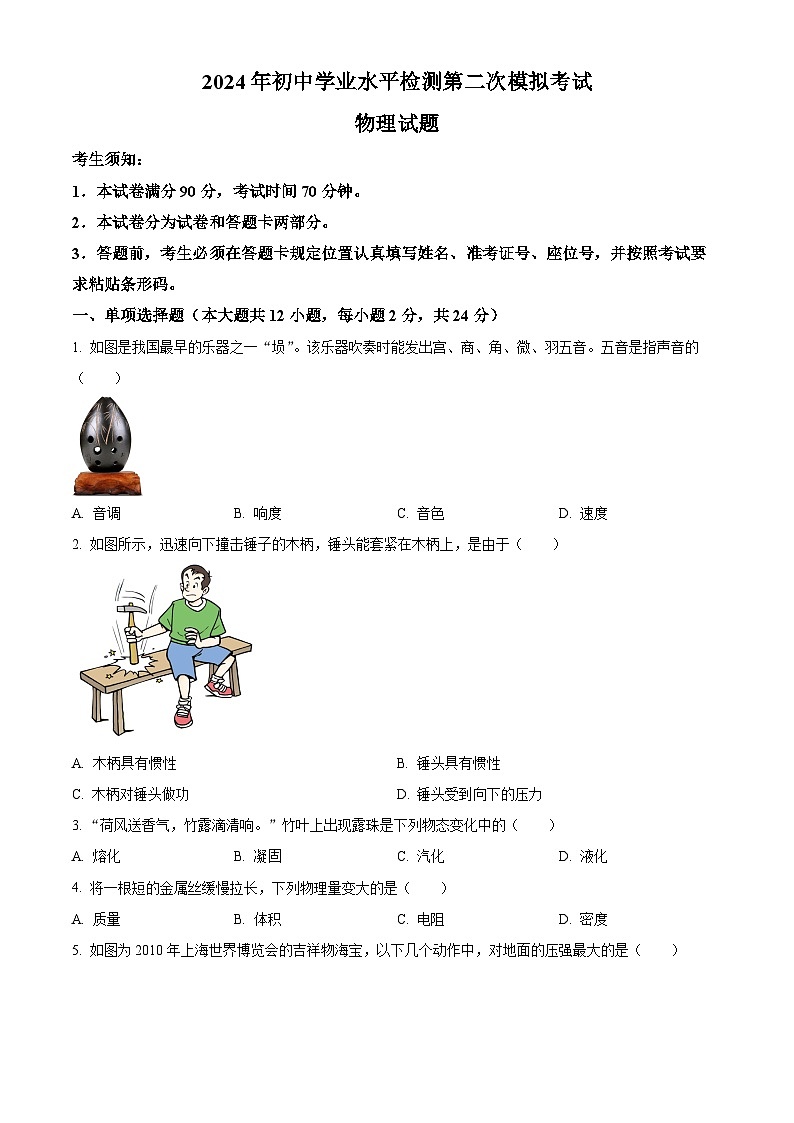

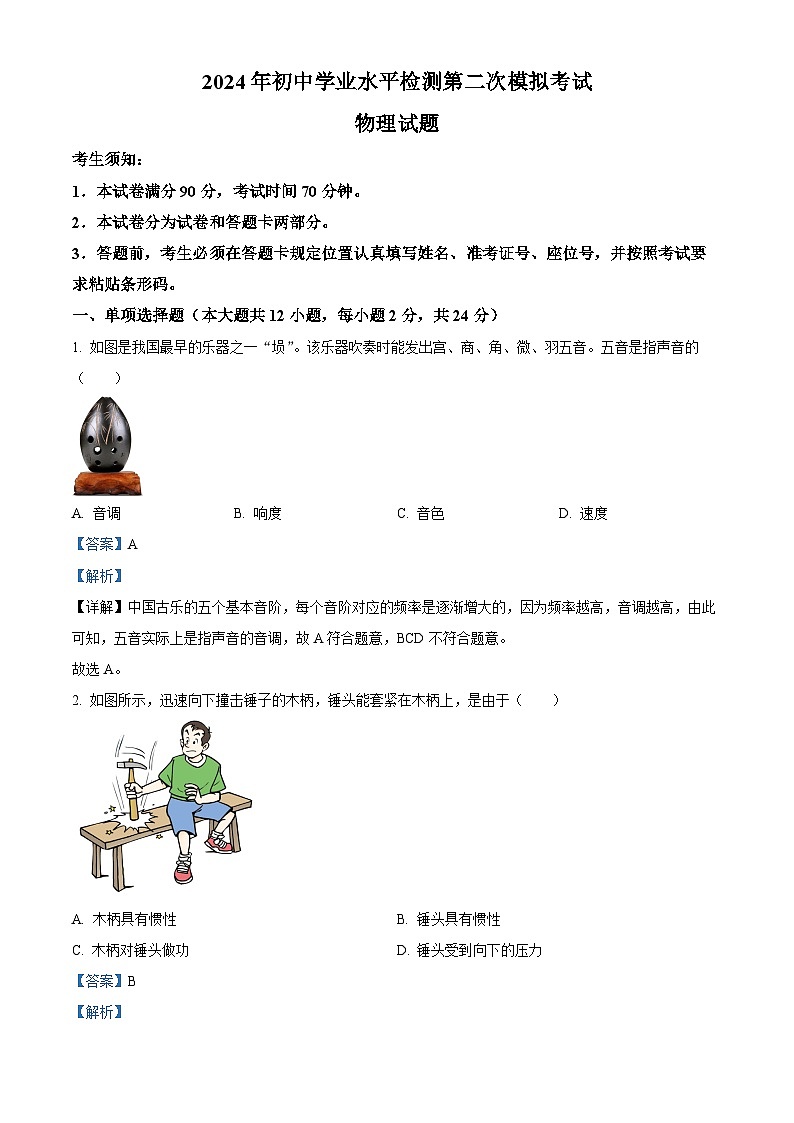

2024年新疆中考二?？荚囄锢碓囶}（原卷版+解析版）

這是一份2024年新疆中考二?？荚囄锢碓囶}（原卷版+解析版），文件包含2024年新疆中考二?？荚囄锢碓囶}原卷版docx、2024年新疆中考二?？荚囄锢碓囶}解析版docx等2份試卷配套教學資源，其中試卷共25頁， 歡迎下載使用。
考生須知：
1．本試卷滿分90分，考試時間70分鐘。
2．本試卷分為試卷和答題卡兩部分。
3．答題前，考生必須在答題卡規定位置認真填寫姓名、準考證號、座位號，并按照考試要求粘貼條形碼。
一、單項選擇題（本大題共12小題，每小題2分，共24分）
1. 如圖是我國最早的樂器之一“塤”。該樂器吹奏時能發出宮、商、角、微、羽五音。五音是指聲音的（ ）
A. 音調B. 響度C. 音色D. 速度
【答案】A
【解析】
【詳解】中國古樂的五個基本音階，每個音階對應的頻率是逐漸增大的，因為頻率越高，音調越高，由此可知，五音實際上是指聲音的音調，故A符合題意，BCD不符合題意。
故選A。
2. 如圖所示，迅速向下撞擊錘子的木柄，錘頭能套緊在木柄上，是由于（ ）
A. 木柄具有慣性B. 錘頭具有慣性
C. 木柄對錘頭做功D. 錘頭受到向下的壓力
【答案】B
【解析】

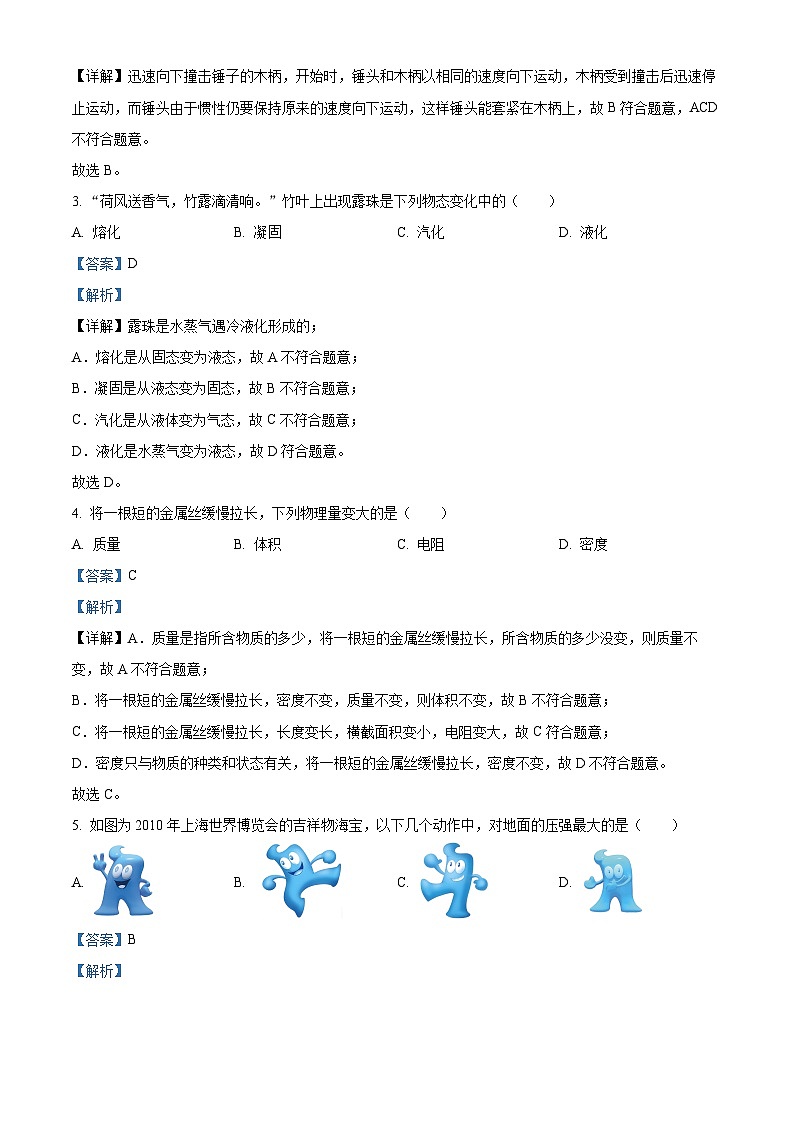

【詳解】迅速向下撞擊錘子的木柄，開始時，錘頭和木柄以相同的速度向下運動，木柄受到撞擊后迅速停止運動，而錘頭由于慣性仍要保持原來的速度向下運動，這樣錘頭能套緊在木柄上，故B符合題意，ACD不符合題意。
故選B。
3. “荷風送香氣，竹露滴清響?！敝袢~上出現露珠是下列物態變化中的（ ）
A. 熔化B. 凝固C. 汽化D. 液化
【答案】D
【解析】
【詳解】露珠是水蒸氣遇冷液化形成的；
A．熔化是從固態變?yōu)橐簯B(tài)，故A不符合題意；
B．凝固是從液態變?yōu)楣虘B(tài)，故B不符合題意；
C．汽化是從液體變?yōu)闅鈶B(tài)，故C不符合題意；
D．液化是水蒸氣變?yōu)橐簯B(tài)，故D符合題意。
故選D。
4. 將一根短的金屬絲緩慢拉長，下列物理量變大的是（ ）
A. 質量B. 體積C. 電阻D. 密度
【答案】C
【解析】
【詳解】A．質量是指所含物質的多少，將一根短的金屬絲緩慢拉長，所含物質的多少沒變，則質量不變，故A不符合題意；
B．將一根短的金屬絲緩慢拉長，密度不變，質量不變，則體積不變，故B不符合題意；
C．將一根短的金屬絲緩慢拉長，長度變長，橫截面積變小，電阻變大，故C符合題意；
D．密度只與物質的種類和狀態有關，將一根短的金屬絲緩慢拉長，密度不變，故D不符合題意。
故選C。
5. 如圖為2010年上海世界博覽會的吉祥物海寶，以下幾個動作中，對地面的壓強最大的是（ ）
A. B. C. D.
【答案】B
【解析】

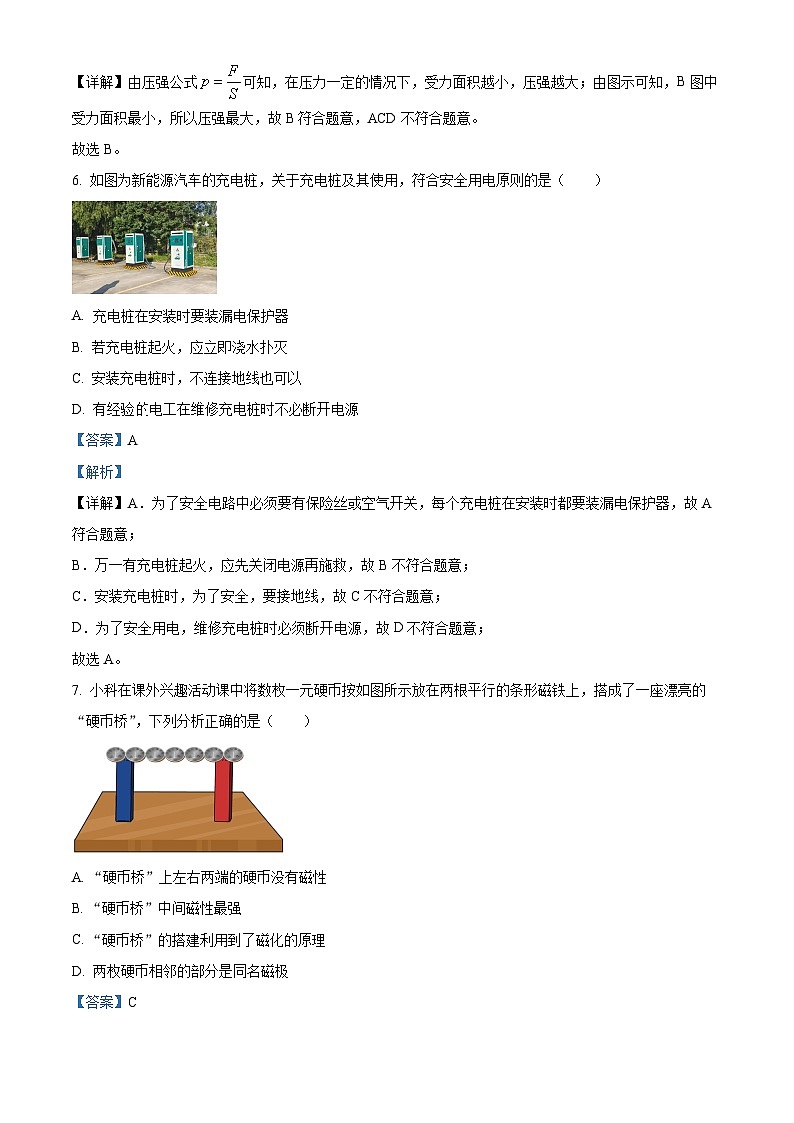

【詳解】由壓強公式可知，在壓力一定的情況下，受力面積越小，壓強越大；由圖示可知，B圖中受力面積最小，所以壓強最大，故B符合題意，ACD不符合題意。
故選B。

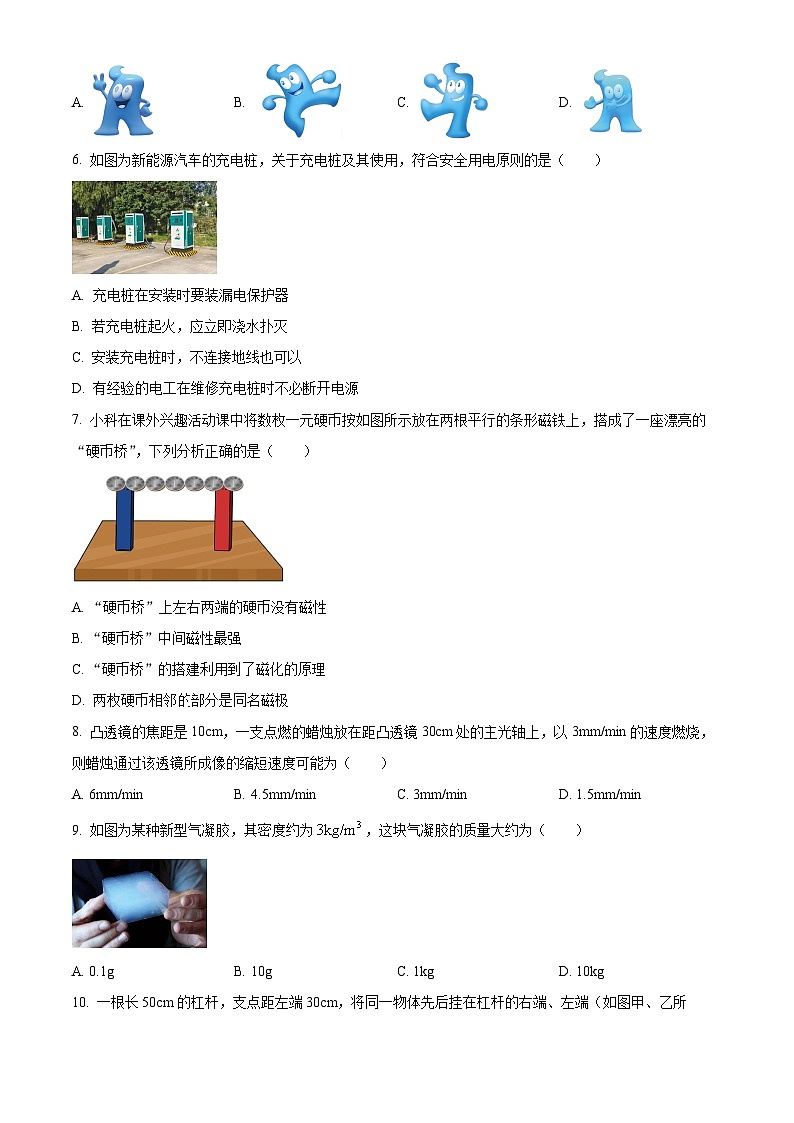

6. 如圖為新能源汽車的充電樁，關于充電樁及其使用，符合安全用電原則的是（ ）
A. 充電樁在安裝時要裝漏電保護器
B. 若充電樁起火，應立即澆水撲滅
C. 安裝充電樁時，不連接地線也可以
D. 有經驗電工在維修充電樁時不必斷開電源
【答案】A
【解析】
【詳解】A．為了安全電路中必須要有保險絲或空氣開關，每個充電樁在安裝時都要裝漏電保護器，故A符合題意；
B．萬一有充電樁起火，應先關閉電源再施救，故B不符合題意；
C．安裝充電樁時，為了安全，要接地線，故C不符合題意；
D．為了安全用電，維修充電樁時必須斷開電源，故D不符合題意；
故選A。
7. 小科在課外興趣活動課中將數枚一元硬幣按如圖所示放在兩根平行的條形磁鐵上，搭成了一座漂亮的“硬幣橋”，下列分析正確的是（ ）
A. “硬幣橋”上左右兩端的硬幣沒有磁性
B. “硬幣橋”中間磁性最強
C. “硬幣橋”的搭建利用到了磁化的原理
D. 兩枚硬幣相鄰的部分是同名磁極
【答案】C
【解析】
【詳解】當硬幣都放在磁體的磁極上時，會被磁體磁化，硬幣也具有N極和S極，因此最外側的硬幣也有磁性，由于異名磁極相互吸引，硬幣便會搭成一座漂亮的“硬幣橋”，搭成的“硬幣橋”相當于條形磁鐵，并且中間磁性最弱，故ABD錯誤，C正確。
故選C。
8. 凸透鏡的焦距是10cm，一支點燃的蠟燭放在距凸透鏡30cm處的主光軸上，以3mm/min的速度燃燒，則蠟燭通過該透鏡所成像的縮短速度可能為（ ）
A. 6mm/minB. 4.5mm/minC. 3mm/minD. 1.5mm/min
【答案】D
【解析】
【詳解】凸透鏡的焦距是10cm，蠟燭放在距凸透鏡30cm處的主光軸上，成倒立縮小的實像，像距在10cm到20cm之間，蠟燭通過該透鏡所成像的縮短速度要小于3mm/min，可能為1.5mm/min，故D符合題意，ABC不符合題意。
故選D。
9. 如圖為某種新型氣凝膠，其密度約為，這塊氣凝膠的質量大約為（ ）
A. 0.1gB. 10gC. 1kgD. 10kg
【答案】B
【解析】
【詳解】ABCD．如圖所示，該氣凝膠長約為10cm，寬約為10cm，高約為20cm，故該氣凝膠的體積為
這塊氣凝膠的質量大約為
10g與6g最接近，故B符合題意；ACD不符合題意。
故選B。

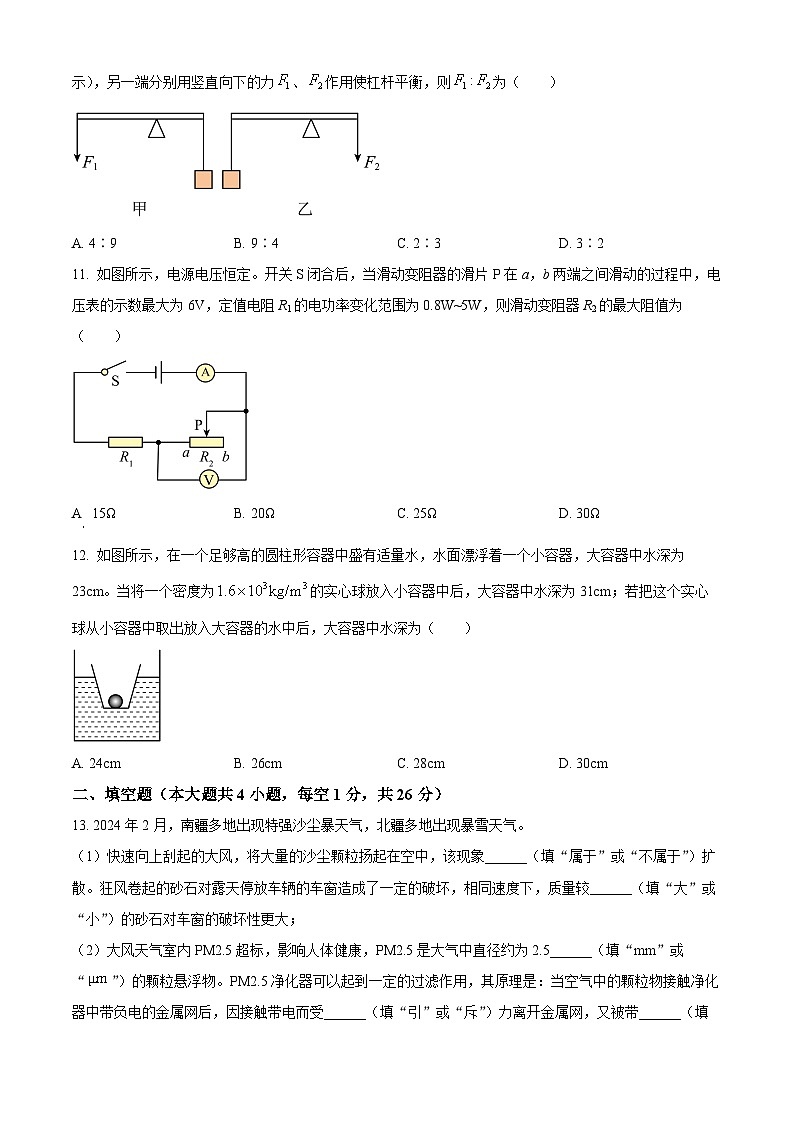

10. 一根長50cm的杠桿，支點距左端30cm，將同一物體先后掛在杠桿的右端、左端（如圖甲、乙所示），另一端分別用豎直向下的力、作用使杠桿平衡，則為（ ）
A. 4∶9B. 9∶4C. 2∶3D. 3∶2
【答案】A
【解析】
【詳解】根據杠桿的平衡條件：左圖中
拉力
右圖中
拉力
所以
一根長50cm的杠桿，支點距左端30cm，即
則支點距右端
所以為
故A符合題意，BCD不符合題意。
故選A。
11. 如圖所示，電源電壓恒定。開關S閉合后，當滑動變阻器的滑片P在a，b兩端之間滑動的過程中，電壓表的示數最大為6V，定值電阻R1的電功率變化范圍為0.8W~5W，則滑動變阻器R2的最大阻值為（ ）
A. 15ΩB. 20ΩC. 25ΩD. 30Ω
【答案】D
【解析】
【詳解】分析電路可知，、串聯，電壓表測電壓，電流表測電路電流。當滑片P在a端時，電路中只有，此時電壓為電源電壓，功率最大為5W，則有
①
當滑片P在b端時，變阻器阻值最大，電路中電流最小，根據可知此時功率最小為0.8W，此時電壓表示數最大為6V，則有
②
聯立①②，解得電源電壓，。則當滑片P在b端，變阻器阻值最大時，電路中電流為
則變阻器最大阻值為
故ABC不符合題意，D符合題意。
故選D。
12. 如圖所示，在一個足夠高的圓柱形容器中盛有適量水，水面漂浮著一個小容器，大容器中水深為23cm。當將一個密度為的實心球放入小容器中后，大容器中水深為31cm；若把這個實心球從小容器中取出放入大容器的水中后，大容器中水深為（ ）
A. 24cmB. 26cmC. 28cmD. 30cm
【答案】C
【解析】
【詳解】設大容器的底面積為S，因為實心球放入小容器中后是漂浮的，所以實心球的重力G球=F浮， 由阿基米德原理可知實心球受到的浮力F浮=G排， 則實心球的重力G球=G排， 因此實心球的質量
m球=m排=ρ水S×(31-23)×10-2m
因為實心球從小容器中取出放入大容器中的水里后，若水面降低了h，則可知V排減小，浮力減小，此時重力大于浮力，所以實心球放入水中后是下沉的，則當實心球放入大容器中后，實心球的體積等于實心球排開水的體積，即
V球=V排′=S×[(31-23)×10-2m-h]
實心球的密度
解得
h=0.03m=3cm
大容器中水面降低3cm，則大容器中水深
h'=31cm-3cm-28cm
故C符合題意，ABD不符合題意。
故選C。
二、填空題（本大題共4小題，每空1分，共26分）
13. 2024年2月，南疆多地出現特強沙塵暴天氣，北疆多地出現暴雪天氣。
（1）快速向上刮起的大風，將大量的沙塵顆粒揚起在空中，該現象______（填“屬于”或“不屬于”）擴散?？耧L(fēng)卷起的砂石對露天停放車輛的車窗造成了一定的破壞，相同速度下，質量較______（填“大”或“小”）的砂石對車窗的破壞性更大；
（2）大風天氣室內PM2.5超標，影響人體健康，PM2.5是大氣中直徑約為2.5______（填“mm”或“”）的顆粒懸浮物。PM2.5凈化器可以起到一定的過濾作用，其原理是：當空氣中的顆粒物接觸凈化器中帶負電的金屬網后，因接觸帶電而受______（填“引”或“斥”）力離開金屬網，又被帶______（填“正”或“負”）電的棉芯吸收；
（3）阿勒泰地區下了場大雪，雪是由空氣中的水蒸氣______形成的。富蘊縣吐爾洪鄉最低氣溫降至－52.3℃，貴州冊亨縣氣溫高達38.0℃，兩地溫度相差______℃。
【答案】 ①. 不屬于 ②. 大 ③. μm ④. 斥 ⑤. 正 ⑥. 凝華 ⑦. 90.3
【解析】
【詳解】（1）[1]擴散現象是分子的運動，而沙塵顆粒的運動是宏觀物體的運動，不屬于擴散。
[2]動能的大小與質量和速度有關，相同速度下，質量較大的砂石對車窗的破壞性更大。
（2）[3]PM2.5是大氣中直徑小于或等于2.5微米的顆粒物，也稱為可入肺顆粒物。
[4][5]PM2.5凈化器可以起到一定的過濾作用，其原理是：當空氣中的顆粒物接觸凈化器中帶負電的金屬網后，因接觸帶電而受斥力離開金屬網，又被帶正電的棉芯吸收。
（3）[6]雪是固態的，是空氣中的水蒸氣遇冷形成的，是凝華現象。
[7]富蘊縣吐爾洪鄉最低氣溫降至－52.3℃，貴州冊亨縣氣溫高達38.0℃，兩地溫度相差
14. 空氣開關是一種當電路中電流超過額定電流時就會自動切斷電路的開關，主體由雙金屬片、電磁線圈和連接結構組成。
（1）空氣開關接在家庭電路中，當電流通過線圈時會產生______（填“穩定”或“變化”）的磁場，讓線圈中間由鐵磁材料制成的活塞桿受力運動，它的原理類似于______（填“電動機”或“發電機”）。磁場對活塞桿施加的力，在正常電流條件下不足以克服彈簧對活塞桿的限制，在短路的情況下這個力將急劇______（填“增大”或“減小”），推動活塞桿切斷電路；
（2）電磁線圈在電路中的總功率過大時產生的磁場比在電路短路時產生的磁場要______（填“強”或“弱”）得多，磁場對活塞桿施加的力不足以克服彈簧對活塞桿的限制，這時雙金屬片就起作用了。雙金屬片由長和寬相同且緊緊地鉚在一起的銅片和鐵片組成，其原理是當環境溫度升高到限定值時，雙金屬片彎曲與固定觸點脫離切斷電路，起到______（填“電源”或“開關”）的作用。已知升高相同溫度，銅比鐵膨脹的長度更多，則圖中雙金屬片下部是______（填“銅”或“鐵”）片。
【答案】 ①. 變化 ②. 電動機 ③. 增大 ④. 弱 ⑤. 開關 ⑥. 銅
【解析】
【詳解】（1）[1][2]空氣開關接在家庭電路中，當電流通過線圈時，會產生變化的磁場，讓線圈中間由鐵磁材料制成的活塞桿受力運動，它的原理類似于電動機，即通電導體在磁場中受力運動。
[3]磁場對活塞桿施加的力，在正常電流條件下不足以克服彈簧對活塞桿的限制，在短路的情況下，由于電流增大，這個力將急劇增大推動活塞桿切斷電路。
（2）[4]影響電磁線圈磁性強弱的因素主要是電流大小，所以電磁線圈在電路中的總功率過大時產生的電流比在電路短路時產生的電流小，因此電磁線圈在電路中的總功率過大時產生的磁場比在電路短路時產生的磁場要弱得多。
[5]根據題意可知，雙金屬片的作用是切斷電路，與開關的作用相同。
[6]根據題意可知，升高相同溫度，銅比鐵膨脹的長度更多，當溫度升高時，由于銅片的熱脹冷縮比鐵片強，雙金屬片上翹脫離固定觸點，則圖中雙金屬片下部是銅片。
15. 2023年4月，長征四號運載火箭成功發射風云三號G星，我國進入降水測量主動探測新階段。
（1）火箭發射時尾焰沖擊發射臺，發出約______（填“60”或“140”）dB震耳欲聾的轟鳴聲，噴水降噪系統在發射臺噴水吸聲，屬于在______（填“聲源處”或“人耳處”）減弱噪聲；
（2）火箭在加速上升時受到的推力和其重力______（填“是”或“不是”）一對平衡力，該過程的能量轉化與汽油機的______沖程相同。已知風云三號G星的質量為3.6t，火箭升空1km克服風云三號G星的重力做功為______J；
（3）風云三號G星搭載“空中雨量計”，它發射的______（填“電磁波”或“超聲波”）信號在空氣中的傳播速度大于在水中傳播速度。某次探測到云層的平均厚度為1000m，每立方米內降水粒子的數量為個，降水粒子的體積均為。若該云層中降水粒子全部豎直降落到地面上，則該云層對應區域的平均降水量（降落在地面上的水層深度）為_______mm。
【答案】 ①. 140 ②. 聲源處 ③. 不是 ④. 做功 ⑤. 3.6×107 ⑥. 電磁波 ⑦. 20
【解析】
【詳解】（1）[1][2]火箭發射時尾焰沖擊發射臺，聲音震耳欲聾，所以發出的聲音頻率高，約140dB的轟鳴聲；在此過程中，噴水降噪系統在發射臺噴水吸聲，減弱噪聲的方式是在聲源處減弱噪聲。
（2）[3][4]火箭在加速上升時受到的推力和其重力，力的大小不同，不是一對平衡力；該過程中，內能轉化為機械能，能量轉化與汽油機的做功沖程相同。
[5]根據題意可知，已知風云三號G星的質量為3.6t，火箭升空1km克服風云三號G星的重力做功為
（3）[6]風云三號G星搭載“空中雨量計”，其傳遞信息主要靠電磁波，且在空氣中的傳播速度大于在水中傳播速度。
[7]假設該云層對應區域面積為S，則該云層每立方米內降水粒子的數量為
雨滴的體積為
所以該云層對應區域的平均降水量
16. 2024年3月4日，中國石油塔里木油田深地塔科1井鉆探深度突破10000m；
（1）根據實測，該井10000m地層上覆巖層壓強高達，這個壓強相當于在______m深的海底承受的水的壓強，若鉆井鉆頭的受力面積為200cm2，該面積承受的壓力相當于約______（填“”“”或“”）個成年人的重力；
（2）技術人員用“破巖比能”（破碎單位體積巖石所消耗機械能，其值越小越優良）反映鉆頭破巖性能。某鉆頭破巖工作時，破巖2m3消耗的機械能為，其“破巖比能”為______。如圖為兩種鉆頭的“破巖比能”隨巖石硬度變化的大致圖象，則______（填“平面齒”或“斧形齒”）鉆頭性能更優良；
（3）深地塔科1井選擇在塔克拉瑪干沙漠進行鉆探是因為該地區地下蘊藏著豐富的石油和天然氣資源，它們都屬于______（填“可再生”或“不可再生”）能源。塔克拉瑪干沙漠已探明的石油儲量高達180億噸，石油的平均熱值約為，這些石油完全燃燒釋放的能量相當于_______億度的電能。
【答案】 ①. 3×104 ②. 104 ③. 3×107 ④. 斧形齒 ⑤. 不可再生 ⑥. 2×106
【解析】
【詳解】（1）[1][2]海水的深度為
若鉆井鉆頭的受力面積為200cm2，該面積承受的壓力為
成年人的重力為600N，故相當于成人的人數為
（2）[3][4]破巖2m3消耗的機械能為，其“破巖比能”為
巖石硬度相同時，斧形齒消耗的機械能比較小，故斧形齒鉆頭性能更優良。
（3）[5][6]石油和天然氣資源，是化石能源，是千百年前動植物體深埋低下形成的，一旦消耗，短時間內不會恢復，它們都屬于不可再生能源；這些石油完全燃燒釋放的能量為
三、作圖題（每圖2分，共6分）
17. 如圖所示，一束光線從水中射向空氣，請畫出反射光線和折射光線。
【答案】
【解析】
【詳解】過入射點作出垂直于界面的法線，根據反射角等于入射角畫出反射光線；根據折射角大于入射角畫出折射光線，折射光線要比原來遠離法線，如圖所示：
18. 如圖所示，物塊在水平面上向左運動，請畫出物塊受的重力和摩擦力的示意圖。
【答案】
【解析】
【詳解】重力、摩擦力的作用點在物塊的重心上，重力的方向豎直向下，摩擦力的方向與運動方向相反，水平向右，如圖所示：
19. 如圖所示，閉合開關后，條形磁體向左偏.請在括號內標出；通電螺線管左側的磁極及電源的左側電極符號。
【答案】
【解析】
【詳解】通過細線懸掛起來的條形磁體向左偏，說明條形磁體N極與通電螺線管右端相互吸引，故通電螺線管右端為S極，左端為N極。根據安培定則可以判定，通電螺線管正面導線的電流方向是向上的，故電源左邊為負極，右邊是正極。答案如下：
四、實驗與探究題（本大題共3小題，每空2分，共24分）
20. 如圖所示是研究光的折射規律的實驗裝置，激光筆射出的光從空氣中斜射入半圓形玻璃磚。
（1）圖中折射角是______度。當入射角增大10°，折射角增大的度數______（填“大于”“等于”或“小于”）；
（2）實驗過程中，折射光線比入射光線_______（填“亮”或“暗”）一些。
【答案】 ① 30 ②. 小于 ③. 暗
【解析】
【詳解】（1）[1]根據圖可知，每一格的讀數是10°，圖中的中間的0的位置是法線，所以圖中的折射角是30度。
[2]折射角隨著入射角的變化而變化，當入射角增大10°，折射角也增大，因為折射角小于入射角，所以增大的度數小于，不是增加相同的度數。
（2）[3]光從玻璃斜射入空氣中時會發生反射和折射，即一部分入射光線被反射，一部分光線會折射，所以折射光線比入射光線暗一些。
21. 某實驗小組利用如圖裝置測量鹽水的密度。
（1）實驗前，把天平放在______桌面上，并將游碼移到標尺左端的零刻度線處。靜止時，天平的指針如圖甲所示，應將平衡螺母向______（填“左”或“右”）調節，直至天平水平平衡；
（2）由于天平砝碼損壞，該實驗小組借助標有刻度的注射器、兩個完全相同的燒杯、水等進行了如下操作：①用注射器向兩個燒杯中分別注入50mL鹽水和50mL水；②將上述裝有鹽水和水的燒杯分別放在天平的左盤和右盤，天平不平衡；③移動游碼至如圖乙所示，天平恰好平衡?？芍蟊P燒杯中鹽水的質量為______g，鹽水的密度為______。若在步驟③移動游碼前，不小心將平衡螺母向左移動了一些，則會使測出鹽水的密度值偏________（填“大”或“小”）。
【答案】 ①. 水平 ②. 右 ③. 52 ④. 1.04 ⑤. 大
【解析】
【詳解】（1）[1]根據天平的使用規則可知，將托盤天平放在水平桌面上，把游碼移到標尺左端的零刻度線處。
[2]由圖甲知，指針靜止時偏左，則應將平衡螺母向右調節使橫梁平衡。
（2）③[3][4]根據題意可知，如圖乙，游碼的讀數是2g，由可得，右盤燒杯中水的質量
由于天平平衡，說明50mL鹽水與52mL水的質量相等，即
即
則
[5]移動游碼前，不小心將平衡螺母向左移動了一些，使得鹽水的質量偏大，根據可知，體積不變，則會使測出鹽水的密度值偏大。
22. 小明設計了如圖甲所示的溫控裝置電路圖，是熱敏電阻，其阻值隨溫度t變化的關系如圖乙所示。電磁繼電器線圈的電阻可忽略，當通過的電流超過25mA時，銜鐵被吸合，加熱器停止加熱，實現溫控。
（1）由圖乙可知，熱敏電阻的阻值隨溫度的升高而______（填“增大”或“減小”）。調試過程中，要把溫控裝置設置為80°C（即80°C時銜鐵被吸合），應先用電阻箱（可顯示阻值的變阻器）替代熱敏電阻，并把電阻箱的阻值調至______Ω；再閉合開關，調節滑動變阻器直至電磁繼電器的銜鐵被吸合；最后斷開開關，重新用熱敏電阻換下電阻箱；
（2）為了使該裝置能對30℃~80℃之間任意溫度進行控制，至少需要______節干電池作為溫控裝置的電源。該溫控裝置設置在_____（填“低溫”或“高溫”）區域時靈敏度更高。
【答案】 ①. 減小 ②. 50 ③. 4 ④. 低溫
【解析】
【詳解】（1）[1]由圖乙可知，隨著溫度的升高，電阻值變小，所以熱敏電阻的阻值隨溫度的升高而減小。
[2]由圖乙可知，把溫控裝置設置為80°C（即80°C時銜鐵被吸合）時，熱敏電阻的阻值為50歐姆，所以用電阻箱替代熱敏電阻，電阻箱的阻值應調至50歐姆。
（2）[3]由于電磁繼電器的銜鐵被吸合的電流
不變，當溫度為30℃時，熱敏電阻的阻值最大，其阻值是200歐姆，由得，熱敏電阻兩端的電壓
由于一節干電池的電壓為1.5V，所以需要的干電池的節數
所以，n取4節， 即電源E用4節干電池。
[4]由圖可知，熱敏電阻的阻值在低溫區隨溫度的變化明顯，所以該溫控裝置在低溫區域靈敏度更高。
五、計算題（本大題共2小題，每小題5分，共10分。解題時要有必要的公式和文字說明，只寫出結果不得分）
23. 如圖所示，電源電壓恒定，電阻、，閉合開關S時，電阻兩端電壓為2V，求：
（1）通過電阻的電流；
（2）電源電壓；
（3）整個電路通電1min產生的熱量。
【答案】（1）0.2A；（2）8V；（3）96J
【解析】
【詳解】解：（1）通過電阻的電流
（2）電源電壓
（3）整個電路通電1min產生的熱量
答：（1）通過電阻的電流0.2A；
（2）電源電壓8V；
（3）整個電路通電1min產生的熱量96J。
24. 小暢用甲、乙兩個滑輪組分別勻速提升A，B兩個物體時，拉力F恰好相等。已知物體A重45N，每個滑輪重9N，甲滑輪組效率為75%，兩滑輪組克服繩重和摩擦做的額外功占總功的比值相同。求：
（1）拉力F的大小；
（2）克服繩重和摩擦做的額外功占總功的比值；
（3）物體B的重力。
【答案】（1）20N；（2）10%；（3）27N
【解析】
【詳解】解：（1）由甲滑輪組效率為75%得
可解得
（2）在甲滑輪組中，克服動滑輪重產生的額外功占總功的比值為
則克服繩重和摩擦做的額外功占總功的比值為
（3）因為克服繩重和摩擦做額外功占總功的比值為10%，所以在乙滑輪組中對物體B和動滑輪做的功占總功的比值為90%，則有
得到
答：（1）拉力F的大小20N；
（2）克服繩重和摩擦做的額外功占總功的比值10%；
（3）物體B的重力27N。
