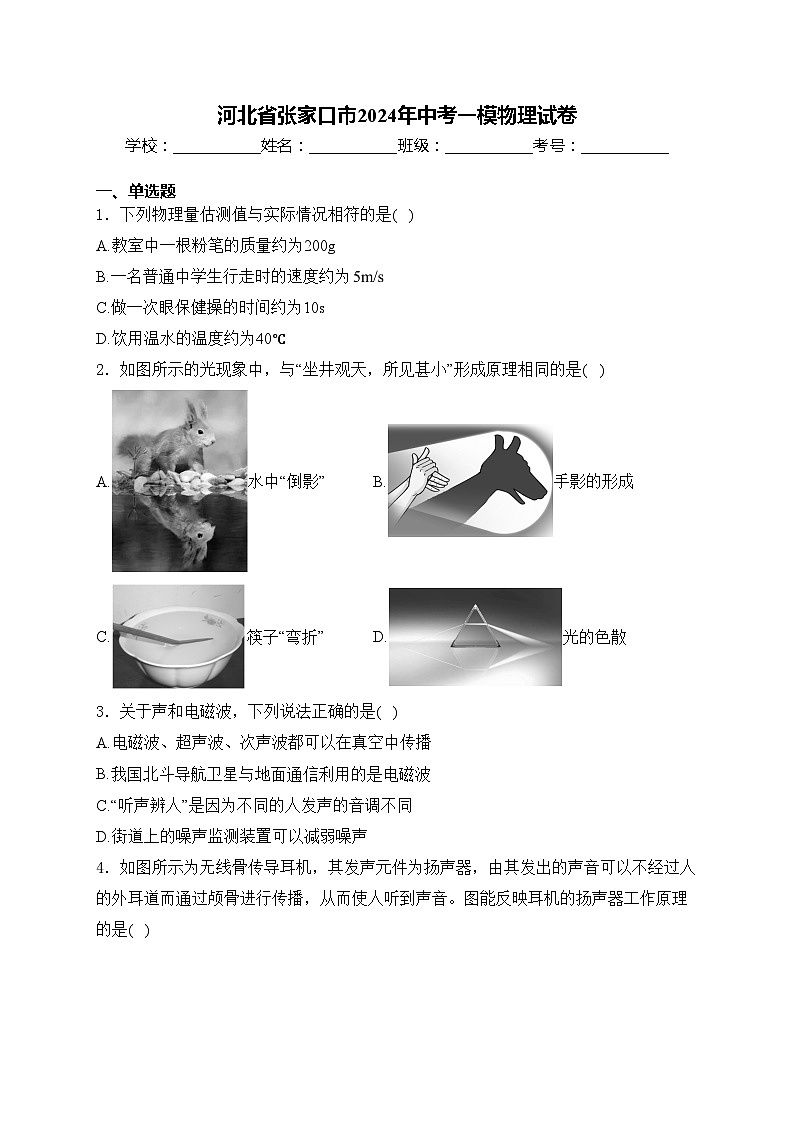

河北省張家口市2024年中考一模物理試卷(含答案)

這是一份河北省張家口市2024年中考一模物理試卷(含答案)，共19頁。試卷主要包含了單選題，多選題，填空題，實驗題，計算題等內容，歡迎下載使用。

一、單選題
1．下列物理量估測值與實際情況相符的是( )
A.教室中一根粉筆的質量約為200g
B.一名普通中學生行走時的速度約為
C.做一次眼保健操的時間約為10s
D.飲用溫水的溫度約為40℃
2．如圖所示的光現象中，與“坐井觀天，所見甚小”形成原理相同的是( )
A.水中“倒影”B.手影的形成
C.筷子“彎折”D.光的色散
3．關于聲和電磁波，下列說法正確的是( )
A.電磁波、超聲波、次聲波都可以在真空中傳播
B.我國北斗導航衛星與地面通信利用的是電磁波
C.“聽聲辨人”是因為不同的人發聲的音調不同
D.街道上的噪聲監測裝置可以減弱噪聲

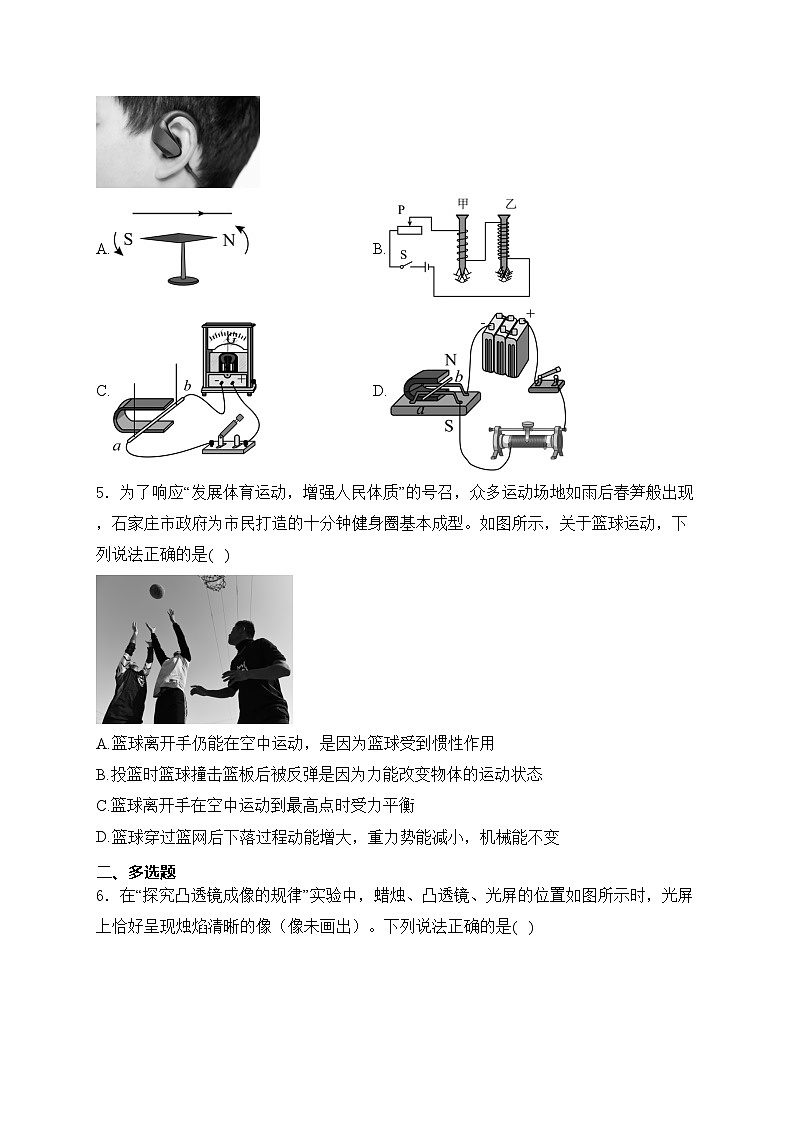

4．如圖所示為無線骨傳導耳機，其發聲元件為揚聲器，由其發出的聲音可以不經過人的外耳道而通過顱骨進行傳播，從而使人聽到聲音。圖能反映耳機的揚聲器工作原理的是( )
A.B.
C.D.
5．為了響應“發展體育運動，增強人民體質”的號召，眾多運動場地如雨后春筍般出現，石家莊市政府為市民打造的十分鐘健身圈基本成型。如圖所示，關于籃球運動，下列說法正確的是( )
A.籃球離開手仍能在空中運動，是因為籃球受到慣性作用
B.投籃時籃球撞擊籃板后被反彈是因為力能改變物體的運動狀態
C.籃球離開手在空中運動到最高點時受力平衡
D.籃球穿過籃網后下落過程動能增大，重力勢能減小，機械能不變
二、多選題

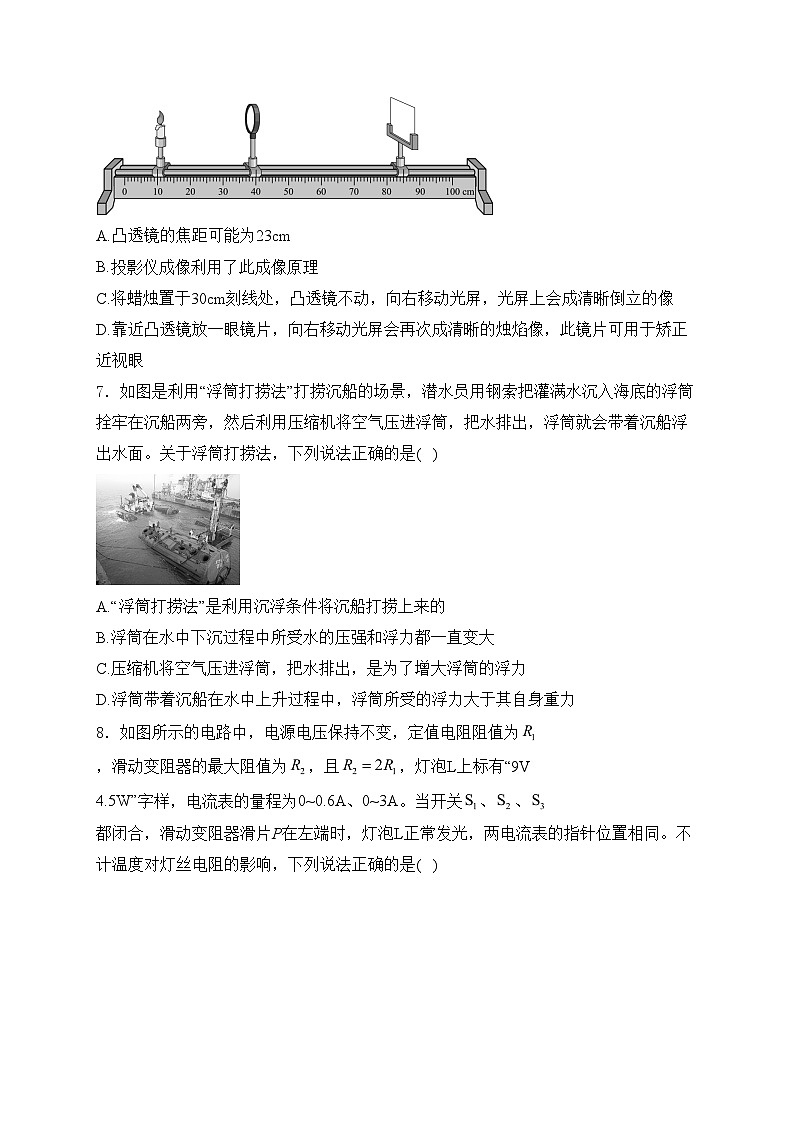

6．在“探究凸透鏡成像的規律”實驗中，蠟燭、凸透鏡、光屏的位置如圖所示時，光屏上恰好呈現燭焰清晰的像（像未畫出）。下列說法正確的是( )
A.凸透鏡的焦距可能為23cm
B.投影儀成像利用了此成像原理
C.將蠟燭置于30cm刻線處，凸透鏡不動，向右移動光屏，光屏上會成清晰倒立的像
D.靠近凸透鏡放一眼鏡片，向右移動光屏?xí)俅纬汕逦臓T焰像，此鏡片可用于矯正近視眼
7．如圖是利用“浮筒打撈法”打撈沉船的場景，潛水員用鋼索把灌滿水沉入海底的浮筒拴牢在沉船兩旁，然后利用壓縮機將空氣壓進浮筒，把水排出，浮筒就會帶著沉船浮出水面。關于浮筒打撈法，下列說法正確的是( )
A.“浮筒打撈法”是利用沉浮條件將沉船打撈上來的
B.浮筒在水中下沉過程中所受水的壓強和浮力都一直變大
C.壓縮機將空氣壓進浮筒，把水排出，是為了增大浮筒的浮力
D.浮筒帶著沉船在水中上升過程中，浮筒所受的浮力大于其自身重力
8．如圖所示的電路中，電源電壓保持不變，定值電阻阻值為，滑動變阻器的最大阻值為，且，燈泡L上標有“9V 4.5W”字樣，電流表的量程為0~0.6A、0~3A。當開關、、都閉合，滑動變阻器滑片P在左端時，燈泡L正常發光，兩電流表的指針位置相同。不計溫度對燈絲電阻的影響，下列說法正確的是( )
A.電源電壓為9V
B.的阻值為72Ω
C.通過任意開關的通斷，電路消耗總功率的最小值為0.75W
D.開關、、都閉合，滑動變阻器的滑片P向右移動時，電流表與電流表的示數之差不變
三、填空題
9．夏天，打開冰箱門時會看到“白氣”，這個物態變化過程需要_________（選填“吸收”或“放出”）熱量；凍肉在冰箱冷凍室儲存時間過長會變干，這是_________（填物態變化名稱）現象。
10．石家莊滹沱河兩岸風景秀美，是人們休閑的好去處。小文乘坐汽車以40km/h的速度勻速通過長為1200m的滹沱河子龍大橋主橋，用時_________h。汽車行進中發現大橋兩側的路燈迅速向后移去，這是以_________為參照物。行駛過程中，油箱中剩余的汽油熱值_________（選填“變大”“變小”或“不變”）。
11．通常情況下，家庭電路中各個用電器的連接方式是_________。如圖甲、乙所示，分別為小明家部分家庭電路示意圖和電能表表盤，他將電吹風插入插座使其單獨工作，測得1min內電能表轉盤轉了75轉，則電吹風消耗的功率為_________W。拔掉電吹風的插頭，只閉合開關S，臺燈不亮，保險絲熔斷，原因是_________.
12．如圖是挖井時從井中提升沙土的杠桿示意圖，杠桿AB可以在豎直平面內繞固定點O轉動，，懸掛在A端的桶與沙土的總重為100N，懸掛在B端的配重的重為90N。當杠桿AB在水平位置平衡時，加在配重下面繩端的豎直向下的拉力_________N（不計杠桿自重和繩重）。其他條件不變，若O點向右移，則杠桿AB再次水平平衡時拉力將_________（選填“變大”“變小”或“不變”）。請在圖中畫出拉力F的力臂_________。
13．隨著科技的發展，新能源汽車逐漸走進我們的生活，我國的新能源汽車技術處于世界領先水平。油電混合動力汽車是新能源汽車的一種，工作模式為：純電模式行駛時，內燃機不工作，由蓄電池提供能量，電能屬于_________（選填“一次能源”或“二次能源”）；混動模式行駛時，內燃機工作，既可以給汽車行駛提供能量，還可以給蓄電池充電。汽車行駛時，通過冷卻液（主要成分為水）在散熱器管道內循環流動，將發動機多余熱量帶走，這是通過_________（選填“做功”或“熱傳遞”）的方式改變發動機內能。某新能源電動汽車的儲液箱容量是5L，若儲液箱中裝滿水，水溫從20℃升高到50℃吸收的熱量是_________J。[水的密度是，水的比熱容是]
四、實驗題
14．在“探究滑動摩擦力大小與哪些因素有關”實驗中，小明做了如圖所示的三次實驗。甲、乙兩幅圖中木板表面的粗糙程度相同，丙圖中木板表面更粗糙。
（1）為測出滑動摩擦力大小，利用_________原理，三次實驗中應用彈簧測力計沿水平方向_________拉動同一木塊；
（2）比較甲、丙兩幅圖，可得出結論：_________；
（3）比較甲、乙兩幅圖所得出的結論在實際生活中的應用有_________（舉出一例即可）。
15．小明和小紅測量醬油的密度：
（1）將托盤天平放在水平桌面上，游碼歸零，指針靜止時如圖甲所示，此時應將平衡螺母向_________調節使天平橫梁水平平衡。
（2）小明調節天平水平平衡后，進行以下操作：
①用天平測得燒杯的質量為87.4g；
②將待測醬油倒入燒杯中，向右盤中加減砝碼，并調節游碼在標尺上的位置，橫梁恢復水平平衡時砝碼和游碼的位置如圖乙所示；
③將燒杯中的醬油全部倒入量筒，量筒中液面達到的位置如圖丙所示。
為減小實驗誤差，正確的操作順序為：_________（填數字序號），待測醬油的密度是_________。
（3）小紅在實驗過程中不小心將量筒打碎，在原有器材的基礎上增加一個小燒杯也測出了醬油的密度。實驗過程如下：
①將小燒杯放到天平上，測出空小燒杯的質量為；
②如圖甲，向大燒杯中倒入適量的水，使小燒杯漂浮在水面上。用記號筆記下水面在小燒杯上對應的位置A：
③倒出大燒杯中的水并擦干凈，向大燒杯中倒入適量的待測醬油；擦干小燒杯外面的水，使小燒杯漂浮在醬油面上（如圖乙）。向小燒杯中倒水，直到醬油液面與_________相平；
④取出小燒杯并擦干小燒杯外壁上的醬油，用天平測出小燒杯及水的總質量為；
⑤醬油密度的表達式為_________（用已知物理量符號表示，水的密度為）；
⑥若在步驟④中，小燒杯外面的醬油未擦干凈，會導致醬油密度的測量值_________（選填“偏大”或“偏小”）。
16．小明同學利用圖甲所示的器材“探究電流與電壓的關系”。已知電源電壓恒為6V，滑動變阻器規格為“40Ω 1.0A”。
（1）用筆畫線代替導線將圖甲中的實物電路連接完整，要求滑動變阻器的滑片向右移時電流表示數變小，且導線不允許交叉；_________
（2）正確連接電路后，閉合開關，移動滑動變阻器的滑片，發現兩電表均無示數，經檢查故障發生在定值電阻或滑動變阻器上，則故障是_________；
（3）排除故障后，閉合開關，移動滑動變阻器的滑片，記錄多組數據填入表1。
表1
①第5次實驗中電壓表的指針位置如圖乙所示，其示數為_________V；
②第_________次實驗數據是編造的。剔除編造的數據后，根據表1數據，得出結論：_________；
③定值電阻的阻值為_________Ω；
（4）小明想測量小燈泡正常發光時的電阻，用額定電壓為3V的小燈泡替換圖甲中的定值電阻，閉合開關，移動滑動變阻器的滑片，記錄多組數據填入表2。根據表2中的實驗數據規律判斷：當小燈泡兩端電壓為3V時，小燈泡的實際電阻可能是_________（填選項前的符號）。
表2
A.6.8ΩB.7.5ΩC.8.9ΩD.9.8Ω
五、計算題
17．車速過快是造成交通事故的重要原因之一，為限制車速，常常在下坡路段設置減速帶。如圖所示，在傾角為的斜坡上安裝有7條減速帶，相鄰兩條減速帶間的距離均為10m?，F(xiàn)有一輛質量為1.8t的小汽車，從斜坡頂端開始向下運動.已知小汽車與水平路面接觸的總面積為，小汽車的長度與減速帶的寬度均不計，g取。求：
（1）小汽車從第1條減速帶行駛到第7條減速帶的過程中，重力所做的功；
（2）汽車在水平路面行駛時，汽車對水平路面的壓強；
（3）若該小汽車正常行駛時發動機額定功率為20kW，效率為36%，使用的乙醇汽油熱值為，該小汽車正常行駛1小時至少消耗乙醇汽油的質量。
18．如圖甲所示的電路中，電源電壓恒定，燈泡標有“2.5V”字樣，燈泡的電阻隨它兩端電壓變化的關系圖像如圖乙所示。將燈泡和滑動變阻器R串聯接入電路中，如圖甲。閉合開關S，移動滑片P，當電壓表示數為2V時，燈泡正常發光。求：
（1）電源電壓；
（2）當電壓表的示數為3V時，小燈泡消耗的實際電功率（結果保留2位小數）；
（3）已知滑動變阻器R的規格為“20Ω 0.5A”，電壓表量程為0~3V，電流表量程為0~0.6A，另取一只額定電壓為4V的燈泡，的電流與電壓變化圖像如圖丙所示。將燈泡、中任意一只接入圖甲虛線框中位置，閉合開關S，移動滑片P，電路均安全。求滑動變阻器允許接入電路的阻值范圍。
參考答案
1．答案：D
解析：A.一根粉筆的質量約為5g，故A不符合題意；
B.一名普通中學生行走時的速度約為，故B不符合題意；
C.做一次眼保健操的時間約為15min，故C不符合題意；
D.正常人體的溫度約為37℃，飲用溫水的溫度稍高于正常人體的溫度，約為40℃，故D符合題意。
故選D。
2．答案：B
解析：“坐井觀天，所見甚小”的原理是光的直線傳播。
A.水中“倒影”的形成是光的反射現象，故A不符合題意；
B.光在均勻空氣中沿直線傳播，手擋住了光的傳播而在光不能到達的區域形成手的影子，故B符合題意；
C.鉛筆“彎折”，是光從水射向空氣發生折射形成的，故C不符合題意；
D.光的色散的原來是光的這是，故D不符合題意。
故選B。
3．答案：B
解析：A.電磁波可以在真空中傳播，超聲波、次聲波屬于聲，聲的傳播需要介質，不可以在真空中傳播，故A錯誤；
B.電磁波的傳播不需要介質，我國北斗導航衛星與地面通信利用的是電磁波，故B正確；
C.“聽聲辨人”是因為不同的人發出聲音的音色不同，故C錯誤；
D.街道上的噪聲監測裝置只能檢測噪聲的強弱，不能減弱噪聲，故D錯誤。
故選B。
4．答案：D
解析：無線骨傳導耳機的揚聲器的原理是磁場對通電導體有力的作用。
A.是奧斯特實驗，證明通電導線周圍存在磁場，故A不符合題意；
B.是探究電磁鐵磁性強弱影響因素的實驗裝置，故B不符合題意；
C.是電磁感應現象實驗裝置原理圖，故C不符合題意；
D.是探究磁場對通電導體有力的作用的實驗裝置，故D符合題意。
故選D。
5．答案：B
解析：A.籃球離開手仍能在空中運動，是因為籃球具有慣性，慣性不是力，不能說“受到慣性作用”，故A錯誤；
B.投籃時籃球撞擊籃板后被反彈是因為籃板對籃球的力改變了籃球的運動狀態，故B正確；
C.籃球離開手在空中運動到最高點時僅受到豎直向下的重力，受力不平衡，故C錯誤。
D.籃球穿過籃網后下落過程中質量不變，速度變大，動能變大；高度減小，重力勢能減小，籃球運動過程中克服空氣阻力做功，部分機械能轉化為內能，機械能減小，D錯誤。
故選B。
6．答案：BD
解析：B.由圖可知，此時物距大于像距，成倒立、放大的實像，投影儀成像利用了此成像原理，故B正確；
A.此時滿足
像距
則凸透鏡焦距滿足
故A錯誤；
C.將蠟燭置于30cm刻線處，此時
成正立、放大的虛像，光屏上無法承接到燭焰的像，故C錯誤；
D.靠近凸透鏡放一眼鏡片，向右移動光屏?xí)俅纬汕逦臓T焰像，說明此鏡片對光起發散作用，是凹透鏡，可用于矯正近視眼，故D正確。
故選BD。
7．答案：AD
解析：ACD.用壓縮機將空氣壓進浮筒，把水排出，浮筒始終浸沒在水中，排開液體的體積不變，所受浮力不變，重力變小，浮筒的重力小于所受浮力，浮筒就會帶著沉船浮出水面，故AD正確，C錯誤；
B.浮筒在水中下沉過程中，浸入液體的深度變大，所受水的壓強變大；排開水的體積不變，所受浮力不變，故B錯誤。
故選AD。
8．答案：ACD
解析：A.當開關、、都閉合，滑動變阻器滑片P在左端時，燈泡L、電阻并聯，此時燈泡L正常發光，則電源電壓等于燈泡的額定電壓，即電源電壓為9V，故A正確；
B.電流表測支路電流，電流表測干路電流，兩電流表的指針位置相同，根據并聯電路電流規律可知
則
根據并聯分流原理可得
燈泡L的電阻
則，且，則，故B錯誤；
C.閉合，斷開，滑片P左端時，電路消耗的總功率最小
故C正確；
D.都閉合時，并聯，電流表與電流表示數之差等于燈泡L的電流，由于燈泡兩端電壓不變，電阻不變，通過燈泡的電流不變，則電流表與電流表的示數之差不變，故D正確。
故選ACD。
9．答案：放出；升華
解析：夏天，打開冰箱門時會看到“白氣”，這是水蒸氣液化產生的小水滴，液化放出熱量。
凍肉在冰箱冷凍室儲存時間過長會變干，是因為凍肉中的冰直接變成水蒸氣，是升華現象。
10．答案：0.03；汽車；不變
解析：汽車速度為，經過的路程為1200m，所用時間
以汽車為參照物，大橋兩側路燈的位置發生了變化，因此以汽車為參照物，大橋兩側路燈是向后運動的。
汽油的熱值只跟燃料的種類有關，與燃料的質量和燃燒程度無關。因此汽車行駛過程中，油箱中剩余的汽油熱值不變。
11．答案：并聯；1500；臺燈短路（電流過大也給分）
解析：根據家庭電路的知識可知，通常情況下，家庭電路中各個用電器的連接方式是并聯。
將電吹風插入插座使其單獨工作，1min內電能表轉盤轉了75轉，則這段時間內電吹風消耗的電能
電吹風消耗的功率
短路和總功率過大都會導致家庭電路中電流過大，保險絲熔斷，根據題意可知，拔掉電吹風的插頭，只閉合開關S，臺燈不亮，保險絲熔斷，原因是臺燈發生短路（電流過大）。
12．答案：60；變大；見解析
解析：由杠桿平衡條件可得
代入數據得
則加在配重下面繩端的豎直向下的拉力
其他條件不變，若O點向右移，杠桿再次平衡時，與第一次水平平衡時相比，阻力不變，阻力臂變大，動力臂變小，由杠桿平衡條件可知，動力將變大，配重不變，則拉力變大。
拉力F的力臂為支點到拉力作用線的距離，用l表示，如圖所示：
13．答案：二次能源；熱傳遞；
解析：電能不能從自然界直接獲取，必須通過消耗一次能源才能得到，屬于二次能源。
冷卻液（主要成分為水）在散熱器管道內循環流動，將發動機多余熱量帶走，這是通過熱傳遞的方式改變發動機內能。
儲液箱容量是5L，若儲液箱中裝滿水，水的質量
水溫從20℃升高到50℃吸收的熱量
14．答案：（1）二力平衡；勻速；（2）壓力一定時，接觸面越粗糙，滑動摩擦力越大；（3）剎車時用力捏車閘、用力擦黑板
解析：（1）用彈簧測力計沿水平方向拉木塊做勻速直線運動時，木塊處于平衡狀態，根據二力平衡的知識，木塊所受的滑動摩擦力和拉力是一對平衡力，則此時滑動摩擦力大小與拉力大小相等。
（2）比較甲、丙兩圖，壓力相同，接觸面的粗糙程度不同，彈簧測力計示數不同，說明在壓力一定時，接觸面越粗糙，滑動摩擦力越大。
（3）比較甲、乙兩圖知道，接觸面粗糙程度一定時，壓力越大，滑動摩擦力越大。實際生活中應用這一結論的有：剎車時用力捏車閘、用力擦黑板（合理即可）。
15．答案：（1）右；（2）②③①；；（3）③位置A；；偏大
解析：（1）靜止時指針指向分度盤中央刻度線左側，左偏右調，將平衡螺母向右調節使天平橫梁平衡。
（2）若先測量空燒杯的質量，將燒杯中的醬油倒入量筒時，因燒杯內壁有醬油殘留，會導致所測醬油的體積偏小，因此為減小誤差，正確的操作順序為②③①。
將待測醬油倒入燒杯中，根據圖乙可知燒杯和醬油的總質量為132.4g，然后將燒杯中的醬油全部倒入量筒，根據圖丙可知醬油的體積，再用天平測得此時燒杯的質量為87.4g。則待測醬油的質量為
體積，待測醬油的密度為
（3）小燒杯在水中漂浮時，浮力等于重力
小燒杯在醬油中漂浮時
向小燒杯中倒水，直到醬油液面與A相平，兩次液面均到達小燒杯同一位置A，則，聯立可得醬油密度表達式為。
⑥若在步驟④中，小燒杯外面的醬油未擦干凈，會導致測得的偏大，由醬油密度表達式可知會導致醬油密度的測量值偏大。
16．答案：（1）見解析；（2）滑動變阻器斷路；（3）2.2；1；當導體的電阻一定時，導體中的電流與導體兩端的電壓成正比；10；（4）C
解析：（1）要求滑動變阻器的滑片向右移時，電流表示數變小，則滑動變阻器的左下接線柱連入電路，電壓表與定值電阻并聯，如圖所示：
（2）電流表無示數，說明電路中存在斷路；電壓表無示數，則電壓表并聯部分短路或者電壓表并聯部分之外的電路斷路，綜上所述，電路故障為滑動變阻器斷路。
（3）①由圖乙可知，電壓表量程為0~3V，分度值是0.1V，示數為2.2V。
②當電壓表示數為1.0V時，電路中電流為0.1A，則此時滑動變阻器連入電路的阻值
滑動變阻器的最大阻值為40Ω，則第1組實驗數據是錯誤的。
根據表1的實驗數據，電壓與電流的比值為定值，可得出結論：當導體的電阻一定時，導體中的電流與導體兩端的電壓成正比。
③定值電阻的阻值是
（4）根據表2數據可求出，第1次實驗中小燈泡的電阻
第2次實驗中小燈泡的電阻
第3次實驗中小燈泡的電阻
AB.由上面的計算可知，小燈泡的阻值隨兩端電壓的增大而增大，因此當小燈泡兩端電壓為3V時，小燈泡的實際電阻一定大于7.8Ω，AB不符合題意；
CD.根據表2數據可知，當小燈泡兩端電壓增大時，電路中電流變大，因此當小燈泡兩端電壓為3V時，電路中電流要大于0.32A。若小燈泡的實際電阻為9.8Ω，此時電路中電流
故C符合題意，D不符合題意。
故選C。
17．答案：（1）；（2）；（3）
解析：（1）根據直角三角形特征，小汽車下降高度為
小汽車的重力為
小汽車重力做功為
（2）小汽車對水平路面的壓力為
受力面積為
小汽車對水平路面的壓強為
（3）該小汽車正常行駛時發動機額定功率為20kW，正常行駛1小時所做的有用功為
汽油機效率為36%，則乙醇汽油完全燃燒放出的熱量為
消耗乙醇汽油的質量為
18．答案：（1）；（2）；（3）8~10Ω
解析：（1）由圖甲可知，閉合開關S，燈泡和滑動變阻器R串聯，當滑動變阻器滑片P在某一位置時，燈泡恰好正常發光，則此時兩端電壓為其額定電壓2.5V。電壓表的示數為2V，根據串聯電路電壓規律，電源電壓
（2）電壓表的示數為3V時，根據串聯電路電壓規律可知，此時兩端電壓
根據圖乙可知此時燈泡電阻為8Ω，則此時小燈泡消耗的實際電功率
（3）①接入電路時，電流表量程為0~0.6A，滑動變阻器R的規格為“20Ω 0.5A”，由圖乙可知，兩端電壓為2.5V時阻值為10Ω，則的額定電流為0.25A，則電路中的最大電流
滑動變阻器連入電路的最小阻值
當電壓表示數為3V時，滑動變阻器連入電路的阻值最大，此時兩端電壓
由圖乙可知，此時阻值為8Ω，由歐姆定律可知，此時電路中電流為0.1875A，滑動變阻器連入電路的最大阻值
則接入電路時，滑動變阻器允許接入電路的阻值范圍8~16Ω；
②接入電路時，由圖丙可知，的額定電流為0.6A，則此時電路中的最大電流
由圖丙可知，此時兩端電壓為3V，滑動變阻器連入電路的阻值最小
當電壓表示數為3V時，滑動變阻器連入電路的阻值最大，此時兩端電壓為1.5V，由圖丙可知，此時電路中電流
滑動變阻器連入電路的最大電阻是
則接入電路時，滑動變阻器允許接入電路的阻值范圍3~10Ω，綜上所述，滑動變阻器允許接入電路的阻值范圍8~10Ω。
實驗次數
1
2
3
4
5
電壓/V
1.0
1.2
1.8
2.0
電流/A
0.10
0.12
0.18
0.20
0.22
實驗次數
1
2
3
電壓U/V
1.5
2
2.5
電流I/A
0.23
0.28
0.32
