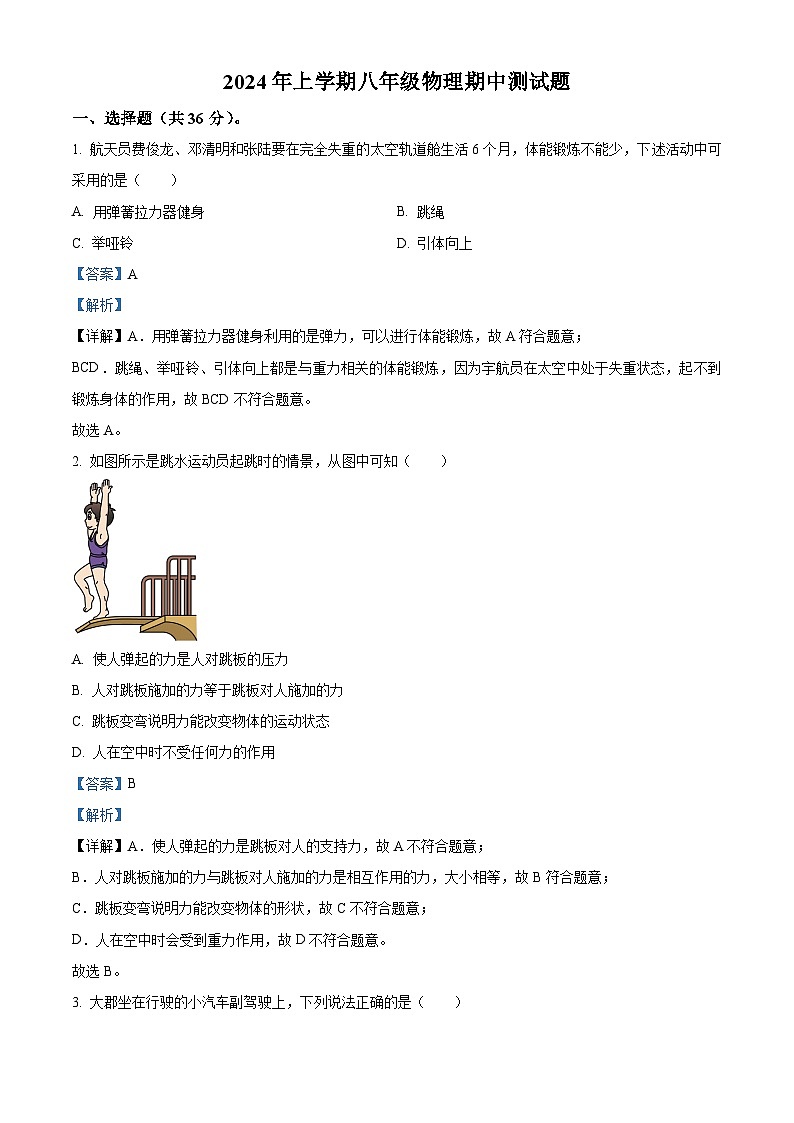

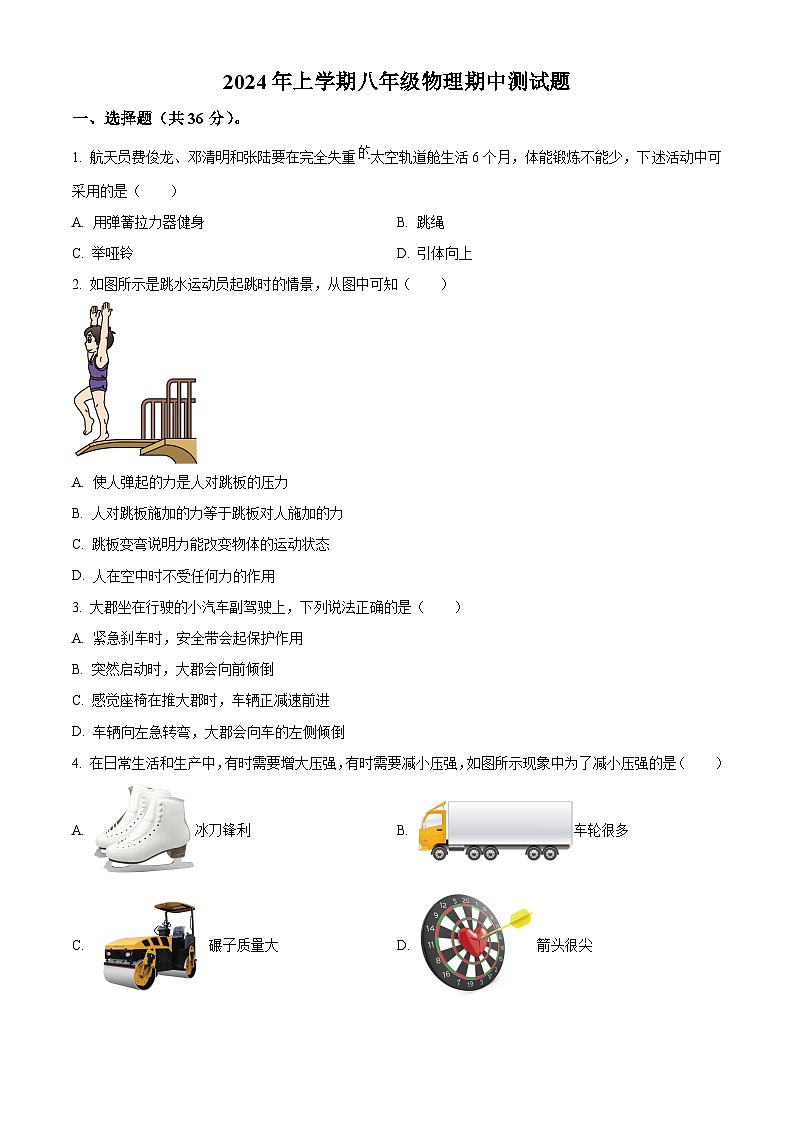

湖南省懷化市洪江市實驗中學2023-2024學年八年級下學期4月期中物理試題（原卷版+解析版）

這是一份湖南省懷化市洪江市實驗中學2023-2024學年八年級下學期4月期中物理試題（原卷版+解析版），文件包含湖南省懷化市洪江市實驗中學2023-2024學年八年級下學期4月期中物理試題原卷版docx、湖南省懷化市洪江市實驗中學2023-2024學年八年級下學期4月期中物理試題解析版docx等2份試卷配套教學資源，其中試卷共24頁， 歡迎下載使用。
1. 航天員費俊龍、鄧清明和張陸要在完全失重的太空軌道艙生活6個月，體能鍛煉不能少，下述活動中可采用的是（ ）
A. 用彈簧拉力器健身B. 跳繩
C. 舉啞鈴D. 引體向上
【答案】A
【解析】
【詳解】A．用彈簧拉力器健身利用的是彈力，可以進行體能鍛煉，故A符合題意；
BCD．跳繩、舉啞鈴、引體向上都是與重力相關的體能鍛煉，因?yàn)橛詈絾T在太空中處于失重狀態，起不到鍛煉身體的作用，故BCD不符合題意。
故選A。
2. 如圖所示是跳水運動員起跳時的情景，從圖中可知（ ）
A. 使人彈起的力是人對跳板的壓力
B. 人對跳板施加的力等于跳板對人施加的力
C. 跳板變彎說明力能改變物體的運動狀態
D. 人在空中時不受任何力的作用
【答案】B
【解析】
【詳解】A．使人彈起的力是跳板對人的支持力，故A不符合題意；
B．人對跳板施加的力與跳板對人施加的力是相互作用的力，大小相等，故B符合題意；
C．跳板變彎說明力能改變物體的形狀，故C不符合題意；
D．人在空中時會受到重力作用，故D不符合題意。
故選B。

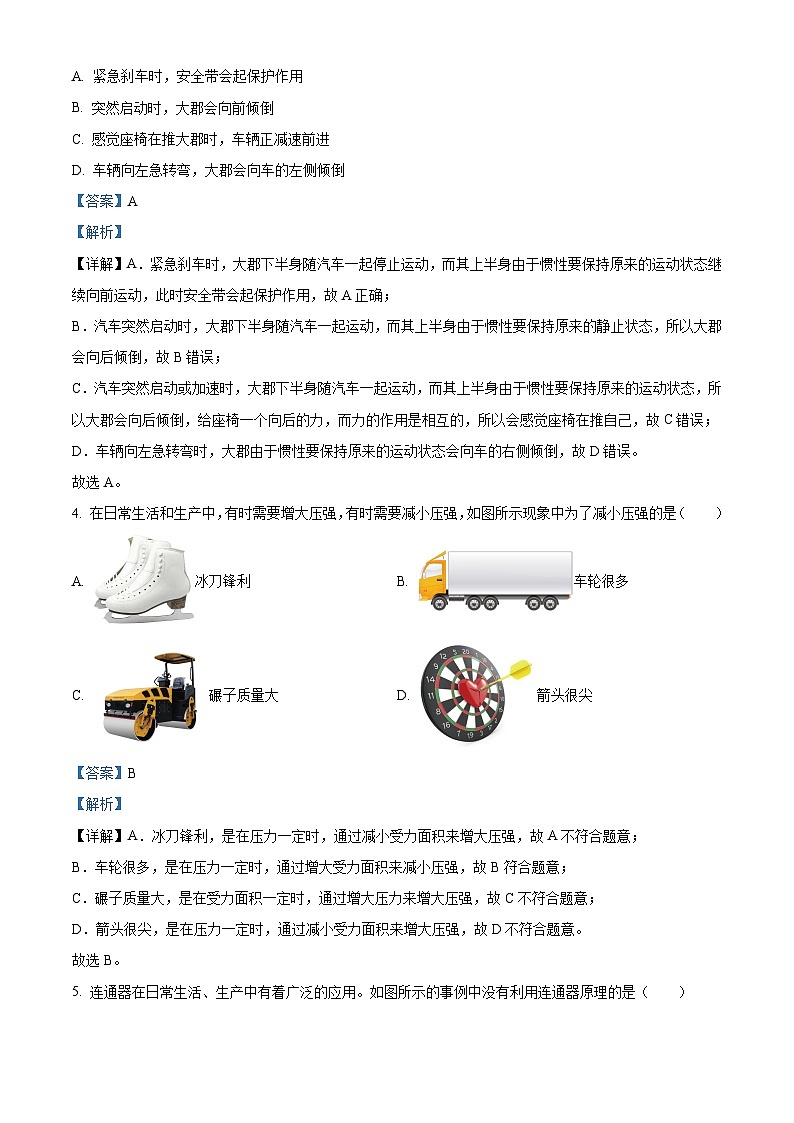

3. 大郡坐在行駛的小汽車副駕駛上，下列說法正確的是（ ）
A. 緊急剎車時，安全帶會起保護作用
B. 突然啟動時，大郡會向前傾倒
C. 感覺座椅在推大郡時，車輛正減速前進
D. 車輛向左急轉彎，大郡會向車的左側傾倒
【答案】A
【解析】
【詳解】A．緊急剎車時，大郡下半身隨汽車一起停止運動，而其上半身由于慣性要保持原來的運動狀態繼續向前運動，此時安全帶會起保護作用，故A正確；
B．汽車突然啟動時，大郡下半身隨汽車一起運動，而其上半身由于慣性要保持原來的靜止?fàn)顟B(tài)，所以大郡會向后傾倒，故B錯誤；
C．汽車突然啟動或加速時，大郡下半身隨汽車一起運動，而其上半身由于慣性要保持原來的運動狀態，所以大郡會向后傾倒，給座椅一個向后的力，而力的作用是相互的，所以會感覺座椅在推自己，故C錯誤；
D．車輛向左急轉彎時，大郡由于慣性要保持原來的運動狀態會向車的右側傾倒，故D錯誤。
故選A。
4. 在日常生活和生產中，有時需要增大壓強，有時需要減小壓強，如圖所示現象中為了減小壓強的是（ ）
A. 冰刀鋒利B. 車輪很多
C. 碾子質量大D. 箭頭很尖
【答案】B
【解析】
【詳解】A．冰刀鋒利，是在壓力一定時，通過減小受力面積來增大壓強，故A不符合題意；
B．車輪很多，是在壓力一定時，通過增大受力面積來減小壓強，故B符合題意；
C．碾子質量大，是在受力面積一定時，通過增大壓力來增大壓強，故C不符合題意；
D．箭頭很尖，是在壓力一定時，通過減小受力面積來增大壓強，故D不符合題意。
故選B。

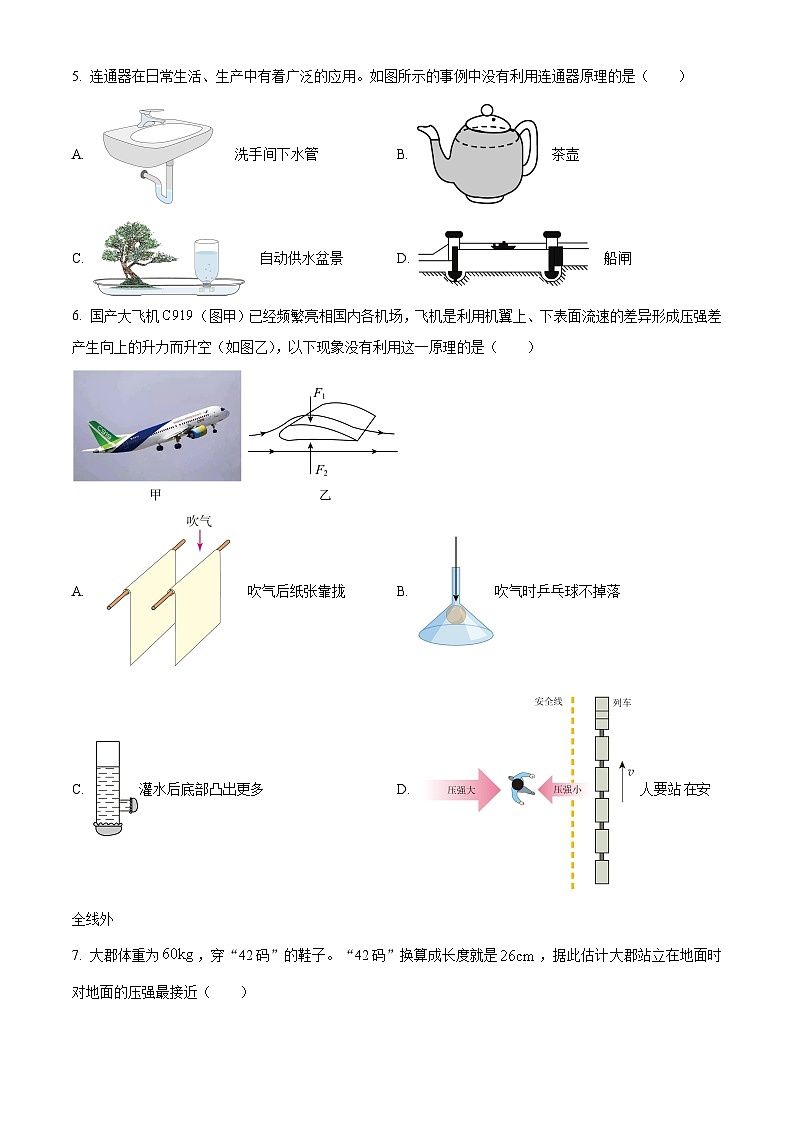

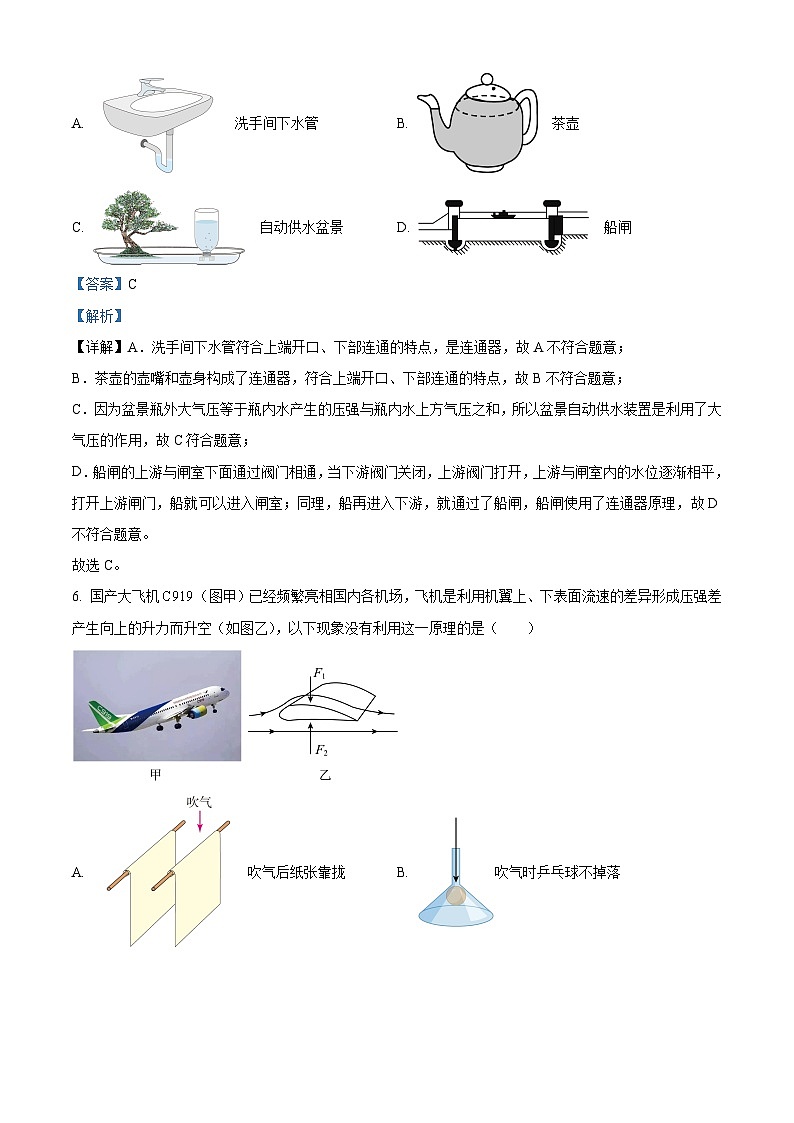

5. 連通器在日常生活、生產中有著廣泛的應用。如圖所示的事例中沒有利用連通器原理的是（ ）
A. 洗手間下水管B. 茶壺
C. 自動供水盆景D. 船閘
【答案】C
【解析】
【詳解】A．洗手間下水管符合上端開口、下部連通的特點，是連通器，故A不符合題意；
B．茶壺的壺嘴和壺身構成了連通器，符合上端開口、下部連通的特點，故B不符合題意；
C．因?yàn)榕杈捌客獯髿鈮旱扔谄績?nèi)水產生的壓強與瓶內水上方氣壓之和，所以盆景自動供水裝置是利用了大氣壓的作用，故C符合題意；
D．船閘的上游與閘室下面通過閥門相通，當下游閥門關閉，上游閥門打開，上游與閘室內的水位逐漸相平，打開上游閘門，船就可以進入閘室；同理，船再進入下游，就通過了船閘，船閘使用了連通器原理，故D不符合題意。
故選C。
6. 國產大飛機（圖甲）已經頻繁亮相國內各機場，飛機是利用機翼上、下表面流速的差異形成壓強差產生向上的升力而升空（如圖乙），以下現象沒有利用這一原理的是（ ）
A. 吹氣后紙張靠攏B. 吹氣時乒乓球不掉落
C. 灌水后底部凸出更多D. 人要站在安全線外
【答案】C
【解析】
【詳解】A．對著兩張平行的紙吹氣，兩紙中間的空氣流速大壓強小，而兩紙的外部空氣流速小壓強大，兩紙受到兩邊向內的壓力差，所以兩張紙被壓到一起，利用的是流體壓強與流速的關系，故A不符合題意；
B．向漏斗口吹氣時，乒乓球上面的空氣流速大，壓強??；下方大氣壓不變，乒乓球在上下壓強差的作用下不會掉下來，利用的是流體壓強與流速的關系，故B不符合題意；
C．灌水后底部凸出更多，是因?yàn)橐后w內部壓強隨著深度的增加而增大，沒有利用流體壓強與流速的關系，故C符合題意；
D．人在列車站臺上候車要站在安全線外，是因?yàn)榱熊囈粋?cè)空氣流速大、壓強小，人身后的空氣流速小、壓強大，會產生向列車一側的壓強差，使人發生危險，利用的是流體壓強與流速的關系，故D不符合題意。
故選C。
7. 大郡體重為，穿“42碼”的鞋子?！?2碼”換算成長度就是，據此估計大郡站立在地面時對地面的壓強最接近（ ）
A. B.
C. D.
【答案】C
【解析】
【詳解】鞋子的寬度約，則“碼”鞋子的面積
大郡的重力
站在地面上時對地面的壓力，對地面的壓強
故選C。
8. 辦公室有一個簡單的抽水機，當用手連續按壓上部塑料筒時，水就會流出來；再按一下水管上方的黃色按鈕，會聽到“哧”的一聲，筒內的水立刻退回到水桶內。如果塑料筒穿孔或者連接部分密封不好，設備無法正常抽水。關于這個設備，下列說法中正確的是（ ）

A. 向下按壓塑料筒時，塑料筒內氣體壓強會變小
B. 水由于塑料筒的吸引力而升上來
C. 按下黃色按鈕，水桶內的氣壓會變大
D. 該設備能抽水是因?yàn)榘磯涸龃罅送皟?nèi)氣壓，利用內外壓強差將水壓出桶外
【答案】D
【解析】
【詳解】A．向下連續按壓上部塑料筒時，塑料筒內氣體壓強會變大，塑料桶內的空氣進入水桶，水桶內氣體質量變大，壓強會變大，故A錯誤；
B．水桶內部氣壓變大，大于外界的氣壓，在內部氣壓的作用下，水被壓上來，故B錯誤；
C．按下黃色按鈕，水桶內的氣壓會變小，水退回桶內，故C錯誤；
D．該設備能抽水是因?yàn)榘磯涸龃罅送皟?nèi)氣壓，使得筒內氣壓大于外界氣壓，利用內外壓強差將水壓出桶外，故D正確。
故選D。
9. 學校體育考試設有米跑、擲實心球、排球、跳遠四個項目，下列說法中正確的是（ ）
A. 跑步到達終點后，人不能立刻停止運動是因?yàn)槭艿綉T性力的作用
B. 向前上方擲出的實心球離開手后，如果不受任何力的作用將保持靜止?fàn)顟B(tài)
C. 沾了水的排球用力砸在地上，地上有一個圓形水印，說明球受地面作用時發生了形變
D. 跳遠時助跑能增大人的慣性
【答案】C
【解析】
【詳解】A．跑步到達終點后，人不能立刻停止運動是因?yàn)槿司哂袘T性，慣性不是力，不能說受到慣性力的作用，故A錯誤；
B．向前上方擲出的實心球離開手后，處于運動狀態，根據牛頓第一定律可知，如果不受任何力的作用將保持勻速直線運動狀態，故B錯誤；
C．力能使物體發生形變，沾了水的排球用力砸在地上，地上有一個圓形水印，說明球受地面作用時發生了形變，故C正確；
D．慣性的大小只與物體的質量有關，質量不變，慣性就不會變，跳遠時助跑人的質量不變，慣性不變，故D錯誤。
故選C。
10. 如圖所示為大郡測量體重時的情景，大郡和體重計受到的重力分別為G1和G2，靜止時體重計對大郡的支持力為F1，地面對體重計的支持力為F2，大郡對體重計的壓力為F3，體重計對地面的壓力為F4，則（ ）
A. 與是一對平衡力
B. 與是一對平衡力
C. 與是一對相互作用力
D. 與是一對相互作用力
【答案】D
【解析】
【詳解】A．的大小等于和之和，即與大小不同，不是一對平衡力，故A不符合題意；
B．與作用在不同的物體上，不是一對平衡力，故B不符合題意；
C．與作用在同一物體上，不是一對相互作用力，故C不符合題意；
D．與大小相等、方向相反、作用在同一直線上、作用在兩個物體上，是一對相互作用力，故D符合題意。
故選D。
11. 如圖所示，完全相同的甲、乙兩個燒杯中分別裝有密度為和的兩種液體，在兩個燒杯中，距杯底同一高度處的A、B兩點液體壓強相等，燒杯甲、乙中液體對燒杯底部的壓強分別為、。下列判斷正確的是（ ）

A. B.
C. D.
【答案】D
【解析】
【詳解】由圖知，A、B所處的深度
hA＞hB
而A、B兩點壓強相等，即
pA=pB
由p=ρgh可知，液體密度ρ甲＜ρ乙；設A、B距離杯底高度為h，燒杯甲底受到的壓強為
燒杯乙底受到的壓強為
因?yàn)?br>所以
所以甲、乙燒杯底受到的壓強關系為
p甲＜p乙
故選D。
12. 如圖甲所示，用水平力F拉著水平桌面上的一木塊向右做直線運動，拉力F的大小與時間的關系如圖乙所示，在第5min時木塊開始做勻速直線運動。則下列判斷正確的是（ ）
A. 木塊在0～15min內所受的摩擦力均為10N
B. 木塊在0～5min內做合力越來越小的減速運動
C. 木塊在5～10min內的平均速度大于木塊在10～15min內的平均速度
D. 木塊在0～5min內的平均速度等于木塊在10～15min內的平均速度
【答案】A
【解析】
【詳解】A．由題意在第5min時木塊開始做勻速直線運動，可知摩擦力等于現在的拉力，即10N，因?yàn)閴毫徒佑|面的粗糙程度一定，所以摩擦力不變，即木塊在0～15min內所受的摩擦力均為10N，故A正確；
B．由圖像知木塊在0～5min內拉力大于摩擦力，所以木塊做加速運動，故B錯誤；
CD．由圖像可知，木塊在0～5min內拉力大于摩擦力，在第5～10min內拉力等于摩擦力，在10～15min內拉力又大于摩擦力，可見木塊先加速后勻速，最后再加速。故木塊在5～10min內和0～5min內都小于木塊在10～15min內的平均速度，故CD錯誤。
故選A。
二、填空題，（每空2分共20分）
13. 如圖是我國冰壺隊參加冬奧會時的比賽情景。在一運動員將冰壺推出之后，冰壺由于具有______繼續向前運動，在冰壺前進過程中，運動員進行刷冰是為了______。
【答案】 ①. 慣性 ②. 減小了冰壺與冰面之間的摩擦力
【解析】
【詳解】[1]運動員將冰壺推出之后，冰壺由于慣性，繼續保持原來的運動狀態向前運動。
[2]運動員在冰壺前進途中，不斷地刷冰，為了使冰面形成一層水面，水的出現使冰壺與冰面分開，從而減小了冰壺與冰面之間的摩擦力。
14. 在玻璃瓶內倒入大半瓶染紅的水，用開孔的橡膠塞封緊瓶口，并插入一根玻璃管，玻璃管與孔緊密結合，然后向瓶內吹一口氣，液柱上升，就做成了如圖的自制氣壓計。用手?jǐn)D壓氣壓計，液柱會上升，這說明了力可以______，手持這個自制氣壓計在電梯中從1升至31樓，液柱會______。
【答案】 ①. 改變物體的形狀 ②. 升高##上升
【解析】
【詳解】[1]力可以使物體發生形變，用雙手?jǐn)D壓玻璃瓶，細玻璃管的液面上升，說明力可以改變物體的形狀。
[2]拿著自制氣壓計在電梯中從樓升至樓，高度在升高，大氣壓會隨高度的增加而減小，外界大氣壓變小，瓶內氣壓大于外界大氣壓，會進一步向外壓水柱，所以水柱將會升高。
15. 如圖為一同學在電梯中進行測量體重的實踐活動。當電梯在樓靜止時，體重計顯示示數為；在電梯從1樓直接運行至樓的過程中，經過2樓時，體重計示數為；經過5樓，體重計示數為；經過9樓，體重計示數為。則他的真實體重應當是______，經過樓時，人受到的支持力______重力（選填“大于”、“等于”或“小于”），經過9樓時，該同學受力______（選填“平衡”或“不平衡”）。
【答案】 ①. 52 ②. 等于 ③. 不平衡
【解析】
【詳解】[1][2]當人體靜止或勻速直線運動時，人體受力平衡，在樓靜止和樓勻速直線運動時，體重計對人體的支持力等于人的重力，所以該同學的真實體重質量為52kg。
人體的重力
[3]經過樓，體重計示數為50kg，體重計對人的支持力

因?yàn)?，根?jù)二力平衡條件可知，經過樓時，該同學受力不平衡。
16. 有、兩個均勻?qū)嵭膱A柱體，的高為、底面積為，的高為、底面積為。若將它們按圖甲、乙的方式放在水平桌面上，對桌面的壓強為，對桌面的壓強為；若按圖丙的方式放置時，對的壓強為，對桌面的壓強變?yōu)?。則受到的重力大小為______，的質量為______，︰=______。（）
【答案】 ①. 2 ②. ③. 35︰12
【解析】
【詳解】[1]將A按圖甲的方式放在水平桌面上，根據可知A對桌面的壓力為
A受力平衡，壓力大小等于重力，即A受到的重力為
[2]若按圖丙的方式放置時，根據可知B對A的壓力為
B受力平衡，重力大小等于壓力，即B受到的的重力為
B的質量
[3]將B按圖乙的方式放在水平桌面上，B對桌面的壓強為
若按圖丙的方式放置時，A對桌面的壓強
則
三、作圖與實驗題（共26分）
17. 鉛球投出后在空中軌跡如圖虛線所示，請畫出其在空中的受力示意圖（不計空氣阻力）。
【答案】
【解析】
【詳解】空中運行的鉛球在不計空氣阻力的情況下，只受重力的作用，作用點為重心，在球的幾何中心處，方向豎直向下，如圖所示：
18. 將一木塊放在斜面上，木塊靜止，請你畫出斜面受到的壓力示意圖。
【答案】
【解析】
【詳解】壓力的作用點在斜面上，從作用點起，垂直斜面畫線段，在線段的末端畫上箭頭表示力的方向，如圖所示：
19. 彈簧測量計不僅可以豎直使用，也可以水平使用，一個豎直用過的彈簧測力計要用于圖甲所示的實驗，首先需要將其水平方向放置后進行______；如圖乙彈簧測力計示數為______。
【答案】 ①. 調零 ②. 3.2
【解析】
【詳解】[1]因?yàn)橐獪y量水平方向的力，所以要在水平方向上進行調零。
[2]由圖乙可知彈簧測力計的量程是，分度值是，此時彈簧測力計的示數為。
20. 在探究“滑動摩擦力的大小與哪些因素有關”的實驗中，如圖所示。

（1）實驗過程中，要求用彈簧測力計拉著木塊沿水平方向做勻速直線運動，根據______ 知識可知，此時摩擦力與拉力二力大小相等，否則彈簧測力計的示數不等于摩擦力；
（2）比較甲、丙兩次實驗現象可得到結論：在壓力一定時，______ ，滑動摩擦力越大；
（3）比較甲、乙兩次實驗現象能得到一個新結論，拔河比賽中應用這個結論的做法是______ 。
A.選體重大的隊員
B.穿嶄新運動鞋
C.選腳更大的隊員
D.清除比賽場地的沙子
【答案】 ①. 二力平衡 ②. 接觸面越粗糙 ③. A
【解析】
【詳解】（1）[1]實驗過程中，要求用彈簧測力計拉著木塊沿水平方向做勻速直線運動，木塊在水平方向上受到平衡力的作用，根據二力平衡的條件，此時摩擦力與拉力二力大小相等，否則彈簧測力計的示數不等于摩擦力。
（2）[2]比較甲、丙兩次實驗可知，壓力相同，丙中接觸面粗糙，測力計示數較大，故可得到結論：在壓力一定時，接觸面越粗糙，滑動摩擦力越大。
（3）[3]比較甲、乙兩次實驗可知，接觸面粗糙程度相同，乙中壓力大，測力計示數也較大，故能得到結論是：接觸面粗糙程度相同時，壓力越大，摩擦力越大。
A．選體重大的隊員，在接觸面粗糙程度相同時，通過增大壓力增大摩擦力，故A符合題意；
B．穿嶄新的運動鞋，新的運動鞋和用久的舊的運動鞋相比，接觸面更粗糙，故B不符合題意；
C．選腳更大的隊員，受力面積大，與摩擦力無關，故C不符合題意；
D．同樣的條件下，變滑動為滾動可減小摩擦，清除比賽場地的沙子，在同樣的條件下可增大摩擦，故D不符合題意。
故選A。
21. 某同學用小桌、海綿、砝碼器材進行了“探究影響壓力作用效果的因素”實驗。
（1）在甲、乙、丙三次實驗中，通過觀察______來比較壓力的作用效果；
（2）比較甲、乙兩次實驗，可說明______，壓力的作用效果越明顯；
（3）該同學將小桌和砝碼按如圖丁所示放在木板桌面上，發現木板沒有發生明顯形變，則圖丙中海綿受到的壓強和圖丁中木板受到的壓強的大小關系為______（選填“”、“”或“”）。
【答案】 ①. 海綿的凹陷程度 ②. 在受力面積一定時，壓力越大 ③.
【解析】
【詳解】（1）[1]在甲、乙、丙三次實驗中，通過觀察海綿的凹陷程度來比較壓力的作用效果，采用了轉換法。
（2）[2]比較甲、乙兩次實驗，可以看出，受力面積相同，壓力不同，作用效果不同，乙的壓力大，海綿凹陷程度大，故可得出：在受力面積一定時，壓力越大，壓力的作用效果越明顯。
（3）[3]圖丙和圖丁相比，壓力大小相同，受力面積相同，只是受壓面的材料不同，根據可知，圖丙中海綿受到的壓強和圖丁中木板受到的壓強的大小關系為。
22. 在探究液體內部壓強實驗中，進行了如圖所示的實驗，其中U形管中裝有染色的清水。
（1）在使用壓強計前，發現U形管左、右兩側水面有一定的高度差，如圖甲所示，可以采用_________的方法（填選項），使U形管左、右兩側的水面相平；
A.將右側支管中高出的水倒出 B.取下軟管重新安裝
（2）比較_________兩次實驗可知：同種液體內部壓強隨深度的增加而_________。
【答案】 ①. B ②. 乙、丙 ③. 增大
【解析】
【詳解】（1）[1]若在使用壓強計前，發現U形管內水面已有高度差，只需要將軟管取下，再重新安裝，這樣U形管中兩管上方的氣體壓強就是相等的，都等于大氣壓，當橡皮膜沒有受壓強時，U形管中的液面就是相平的，故選B。
（2）[2][3]探究同種液體內部壓強隨深度的關系，需控制液體的密度相同，改變探頭在水中的深度，由圖可知，應比較乙、丙兩次實驗。由乙、丙兩次實驗可知，丙實驗中探頭的深度大，U形管液面高度差越大，液體的壓強越大，可得出的結論是：同種液體內部壓強隨深度的增加而增大。
四、計算題（共18分）
23. 一平底玻璃杯放在水平桌面上，內裝150克水，深度如圖所示，杯子與桌面的接觸面積為10cm2．
（1）求出水對杯底的壓強；
（2）若玻璃杯的質量為500g，求玻璃杯對桌面的壓強．（g=10N/kg）
【答案】（1）1.2×103Pa；（2）2.7×103Pa
【解析】
【詳解】解：（1）由題知，杯中水的深度h=12cm=0.12m，所以水對杯底的壓強
，
水對杯底的壓力F=PS=．
（2）玻璃杯對桌面的壓力等于玻璃杯和水的總重力
F=G總=m總g=(015kg+0.12kg)×10N/kg=2.7N，
所以玻璃杯對桌面的壓強.
24. 如圖所示，工件甲由兩個高度相同但底面積不同的實心圓柱形金屬焊接而成，容器乙是一個底面積為200cm2的薄壁圓柱形容器，放置在水平地面上，內有深度為0.3m、密度為1.0×103kg/m3的清洗液體，現將甲緩慢放入乙容器中（液體不溢出）直到最后沉底，將甲下表面到液面的距離Δh和容器乙底部受到的液體的壓強大小p記錄下來并繪制成如圖的p-Δh圖像。（g取10N/kg）
（1）求放入甲之前乙容器中液體對底部的壓強；
（2）求Δh為0.3m時，液體對容器底部的壓力；
（3）操作要求工件碰底后，液體剛好浸沒工件。試分析為達到要求，需要抽出還是倒入液體，抽出或倒入液體的體積是多少？
【答案】（1）3×103Pa；（2）90N；（3）倒入1500cm3
【解析】
【詳解】解：（1）放入甲之前h=0.3m，乙容器中液體對底部的壓強
p=ρgh=1.0×103kg/m3×10N/kg×0.3m=3×103Pa
（2）由圖可知，Δh為0.3m時，p1=4500Pa，液體對容器底部的壓力
F=p1S底=4500Pa×200×10-4m2=90N
（3）當液體對容器底部的壓強為4500Pa時，液體的深度為
由于圖像在Δh為0.3m時彎折，說明此時恰好下部浸沒，上部沒有浸入，則上下部分的高度都是30cm，甲整體的高度為60cm；設甲下部的面積為S，根據總體積等于甲浸入體積和液體體積之和，則
45cm×200cm2=30cm×200cm2+S×30cm
解得S=100cm2；當Δh為0.4m時，p2=4750Pa，液體的深度為
設甲上部的面積為S'，根據總體積等于甲浸入體積和液體體積之和，則
47.5cm×200cm2=30cm×200cm2+30cm×100cm2+ S'×(40cm-30cm)
解得S'=100cm2；操作要求工件碰底后，液體剛好浸沒工件，即h=60cm。根據總體積等于甲總體積和液體總體積V之和，則
60cm×200cm2=V+30cm×100cm2+30cm×50cm2
液體的總體積V=7500cm3；此時總體積大于原來的液體體積
V原=30cm×200cm2=6000cm3
因而還需要倒入液體；則添加的液體體積
ΔV=V-V原=7500cm3=6000cm3=1500cm3
答：（1）放入甲之前乙容器中液體對底部的壓強3×103Pa；
（2）Δh為0.3m時，液體對容器底部的壓力90N；
（3）操作要求工件碰底后，液體剛好浸沒工件，需要倒入液體1500cm3。
