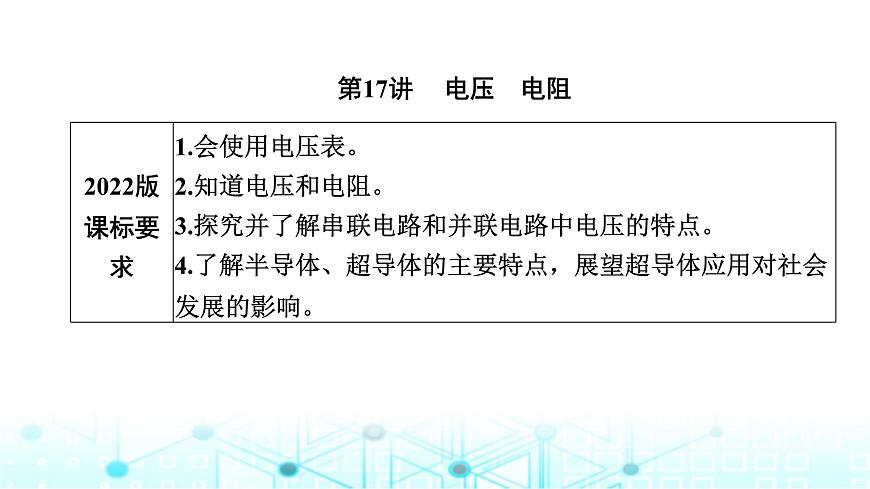

中考物理一輪復習電與磁第17講電壓電阻課件

這是一份中考物理一輪復習電與磁第17講電壓電阻課件，共35頁。PPT課件主要包含了考點回顧，各部分電路兩端的電壓，UU1+U2，各支路兩端的，UU1U2，阻礙作用，橫截面積，半導體，電阻絲的長度，阻值最大等內容，歡迎下載使用。

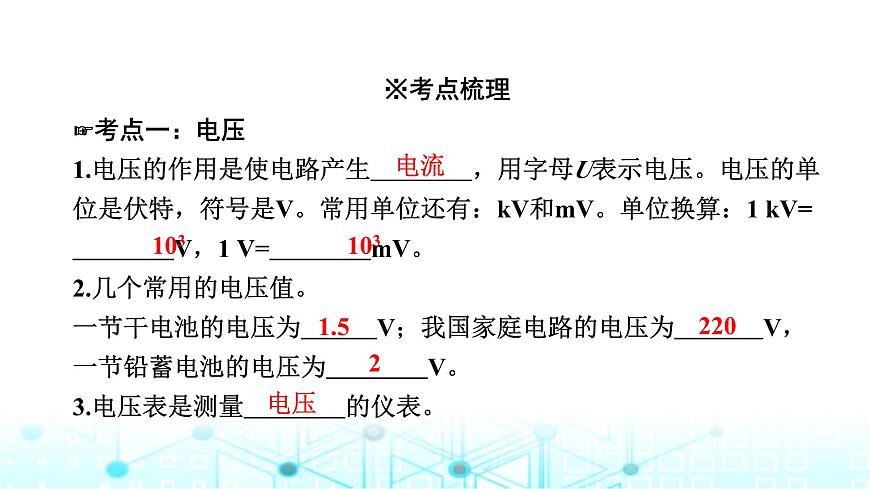

※考點梳理?考點一：電壓1.電壓的作用是使電路產生　　　　，用字母U表示電壓。電壓的單位是伏特，符號是V。常用單位還有：kV和mV。單位換算：1 kV=　　　　V，1 V=　　　　mV。?2.幾個常用的電壓值。一節干電池的電壓為　　　V；我國家庭電路的電壓為　 　V，一節鉛蓄電池的電壓為　　　　V。?3.電壓表是測量　　　　的儀表。?

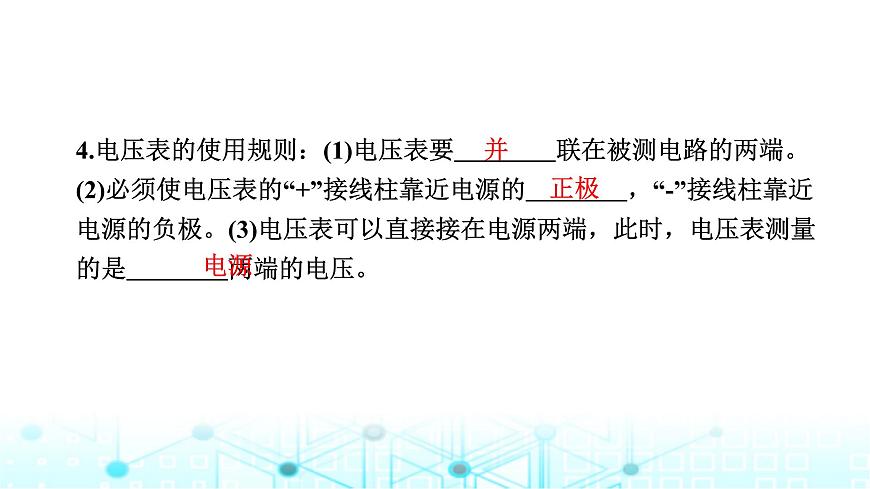

4.電壓表的使用規則：(1)電壓表要　　　　聯在被測電路的兩端。(2)必須使電壓表的“+”接線柱靠近電源的　　　　，“-”接線柱靠近電源的負極。(3)電壓表可以直接接在電源兩端，此時，電壓表測量的是　　　　兩端的電壓。?

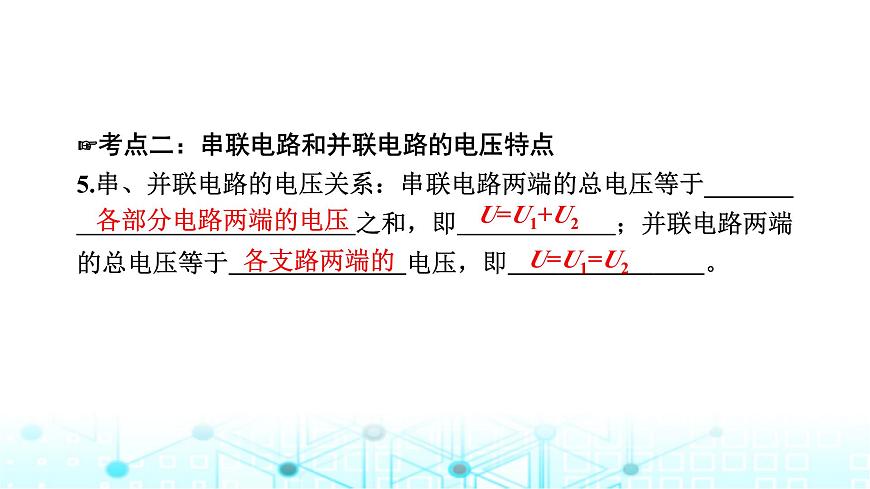

?考點二：串聯電路和并聯電路的電壓特點5.串、并聯電路的電壓關系：串聯電路兩端的總電壓等于_______　　　　　　　　　　　之和，即　　　 　　??；并聯電路兩端的總電壓等于　　　　　　　電壓，即　　 　　。?

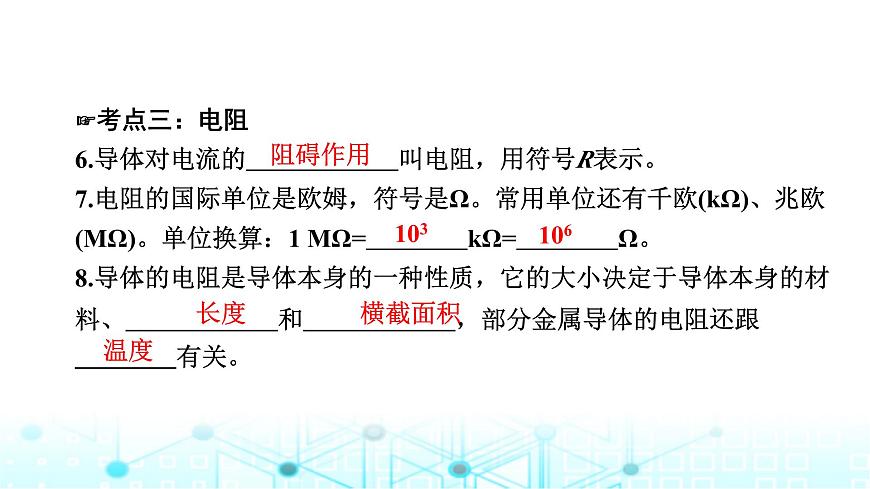

?考點三：電阻6.導體對電流的　　　　　　叫電阻，用符號R表示。?7.電阻的國際單位是歐姆，符號是Ω。常用單位還有千歐(kΩ)、兆歐(MΩ)。單位換算：1 MΩ=　　　　kΩ=　　　　Ω。?8.導體的電阻是導體本身的一種性質，它的大小決定于導體本身的材料、　　　　　　和　　　　　　，部分金屬導體的電阻還跟　　　　有關。?

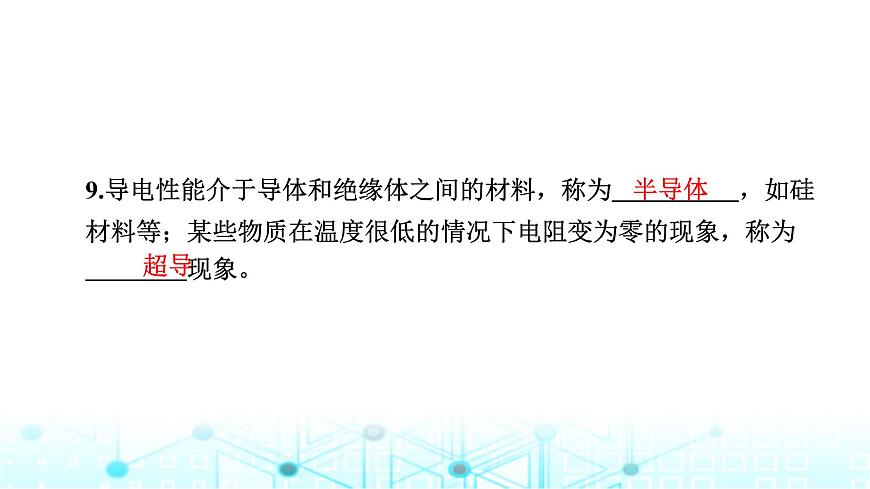

9.導電性能介于導體和絕緣體之間的材料，稱為　　　　　，如硅材料等；某些物質在溫度很低的情況下電阻變?yōu)榱愕默F(xiàn)象，稱為　　　　現象。?
?考點四：滑動變阻器10.滑動變阻器的原理和作用：滑動變阻器是通過改變接入電路中的　　　　　　　　來改變電阻，從而改變電路中的電流。?11.滑動變阻器的使用。(1)連入電路時，應“一上一下”連接接線柱。(2)接入電路的電阻(有效電阻)是滑片到已連接的下接線柱之間的電阻絲。(3)在閉合電路前，應將滑片移到　　　　　　的位置，防止電流過大燒壞電路元件。?
※考點點撥1.電源的作用是給用電器兩端提供電壓，電壓的作用是在電路中產生電流。電路中要形成持續電流要符合兩個條件：(1)有電源。(2)電路通路。2.電壓表使用的注意事項：使用前，一定要看清它的量程，它的指針是否指向零刻度線處，否則要校零；測量時，被測兩端的電壓不能超過電壓表的量程，若無法估計待測值的大小時，則要用較大的量程迅速試觸后，再選擇適當?shù)牧砍獭?.電阻是導體本身的一種性質，與導體的材料、長度和橫截面積有關，與導體兩端的電壓、通過的電流、是否連入電路都無關。
?考點一：電壓　　　考點二：串聯電路和并聯電路的電壓特點1.酸甜多汁的水果不僅可以為我們的身體提供能量，還可以發電呢！如圖所示，幾個水果提供的電力足以點亮一排發光二極管！水果在這里扮演了“電源”的角色，關于這個電路說法不正確的是(　　)A.水果的作用是給電路提供電壓　　　B.此時電路中有電荷在發生定向移動C.水果中的電流方向從正極流向負極　　D.把水果串聯起來可以提高電壓
2.(2021·黑龍江)如圖所示電路中電壓表測量R2兩端電壓，且電路連接正確的是(　　)
3.(2023·綏化)定值電阻R1和R2并聯在如圖甲所示電路中，電流表的示數為0.5 A，通過R1的電流為0.3 A，則通過R2的電流為　　　　A；再將R1和R2串聯在如圖乙所示電路中，電源電壓為5 V，電壓表示數為3 V，則R1兩端的電壓為　　　V。?
4.(2023·長春)在燒杯中加入鹽水，將銅片和鋅片放在鹽水中，這就是一個電池。用電壓表測量這個自制電池的電壓，其現象如圖所示。下列說法正確的是(　　)A.銅片是電池正極　　　B.鋅片是電池正極C.鹽水不導電　　　　　　　D.電壓表正、負接線柱接反了
5.(2023·廣東模擬)在如圖所示電路中，閉合開關S，L1較暗，L2較亮，下列說法正確的是(　　)A.V1示數等于V2示數B.V1示數小于V2示數C.V1示數大于V2示數D.V1示數與V2示數之和等于電源電壓
6.在如圖甲所示電路中，當閉合開關后，兩個電壓表指針偏轉均為圖乙所示，則電燈L1和L2兩端的電壓分別為(　　)A.7.2 V　1.8 V　　B.9 V　1.8 V　　　C.1.8 V　7.2 V　　　　D.9 V　7.2 V
?考點三：電阻　考點四：滑動變阻器7.關于導體的電阻，下列說法正確的是(　　)A.導體容易導電說明它對電流沒有任何阻礙作用B.導體的電阻越大，它對電流的阻礙作用越小C.相同條件下，銅導線比鐵導線的導電性能好，說明導體的電阻和材料有關D.導體的電阻由它兩端的電壓和通過的電流決定
8.(2022·棗莊)小亮想探究“在溫度一定的條件下，導體電阻與長度、橫截面積的關系”。他已選好代號為“a”的導體，他還應選用表中哪兩個導體進行實驗探究(　　)A.b、cB.c、eC.c、dD.b、e
9.(2023·天津)電位器實質是一種變阻器，如圖所示是電位器的結構和連入電路的示意圖，A、B、C是接線柱。當滑片向A端旋轉時，連入電路的電阻(　　)A.變大　　　B.變小　　　　　C.不變　　　　D.先變大后變小
10.某同學在做“用滑動變阻器改變電流”的實驗時，連接如圖所示的電路，將滑動變阻器的滑片移動到最大阻值處，閉合開關S，發現小燈泡不亮，接下來的操作，在以下步驟中最合理的是(　　)A.斷開開關S，更換燈泡重新實驗B.斷開開關S，增加電池的節數重新實驗C.斷開開關S，拆掉導線重新連接電路D.觀察電流表的示數是否為零，判斷電路是否斷路
11.(2022·武漢)某同學利用表格中的幾種導體探究影響導體電阻大小的因素。下列說法正確的是(　　)
A.為檢驗“導體電阻跟導體長度有關”的猜想，應選用導體①與②B.為檢驗“導體電阻跟導體長度有關”的猜想，應選用導體①與③C.為檢驗“導體電阻跟導體橫截面積有關”的猜想，應選用導體①與④D.為檢驗“導體電阻跟導體材料有關”的猜想，應選用導體②與④
12.(2023·阜新)LED(發光二極管)燈的主要材料是　　 　　　(選填“導體”“半導體”或“超導體”)，此材料具有　　　 　性。家用電飯鍋的電阻絲　　　　選用超導材料制作(選填“可以”或“不可以”)。?
13.(2023·哈爾濱)如圖所示的是小明自制的調光臺燈，把一根導線固定在鉛筆芯最左端，然后將另一根導線接觸鉛筆芯右端并逐漸向左滑動，小明會看到的現象是　　　　　 ，產生這種現象的原因是導體的　 　　　減小，引起導體電阻變小。?
14.圖甲是電位器示意圖，滑片可隨轉動旋鈕改變?cè)陔娮杞z的位置，從而改變接入電路中阻值的大小。請將該電位器連入圖乙，要求順時針旋轉滑片時，燈泡變暗。
1.將兩片不同的金屬片A、B浸在鹽水中，這就是一個電池。該電池對外供電時，將　　　　　能轉化為電能，把金屬片A、B分別用導線連接到電壓表接線柱上，電壓表的指針發生如圖所示的偏轉，則金屬片A是　　　(選填“正”或“負”)極。??
2.(2021·阜新)在如圖所示的電路中，閉合開關S后，兩燈均發光，則甲是　　 　表，乙是　　 　表(均選填“電流”或“電壓”)。?
3.(2022·黑龍江)請你仔細觀察并分析如圖所示電路圖，下列說法正確的是(　　)A.兩燈串聯，兩電壓表示數相同 B.兩燈并聯，兩電壓表示數不同C.兩燈串聯，兩電壓表示數不同　　D.兩燈并聯，兩電壓表示數相同
4.(2023·武威)如圖所示的是發光二極管(簡稱LED)。當電流從較長的引腳流入時，發光二極管和小燈泡都發光；當電流從較短的引腳流入時，發光二極管和小燈泡都不發光，根據上述實驗現象判斷，兩種情況下LED的電阻　　　　　(選填“相同”或“不相同”)。其額定電壓通常都比較小，在家庭電路中需要與其他用電器__________　　　　(選填“串聯”或“并聯”)才能正常工作。?
5.(2021·廣西)如圖是一握力計的電路示意圖，a、b、c、d是四個接線柱，儀表及定值電阻R0均未畫出。M、N均為金屬板，N固定不動，當金屬片P向左移動時，R接入電路的阻值變　　　　。若握力F增大時，要求儀表的示數也增大，則a、b之間應接入　　　　，c、d之間應接入　　 　　。(后兩空選填“定值電阻”“電流表”或“電壓表”)?
1.(2022·廣東)某次測量電壓表示數如圖所示，此時電壓表示數是 　　　V。?
