2024年新疆維吾爾自治區中考模擬物理試題（原卷版+解析版）

這是一份2024年新疆維吾爾自治區中考模擬物理試題（原卷版+解析版），文件包含精品解析2024年新疆維吾爾自治區中考模擬物理試題原卷版docx、精品解析2024年新疆維吾爾自治區中考模擬物理試題解析版docx等2份試卷配套教學資源，其中試卷共24頁， 歡迎下載使用。

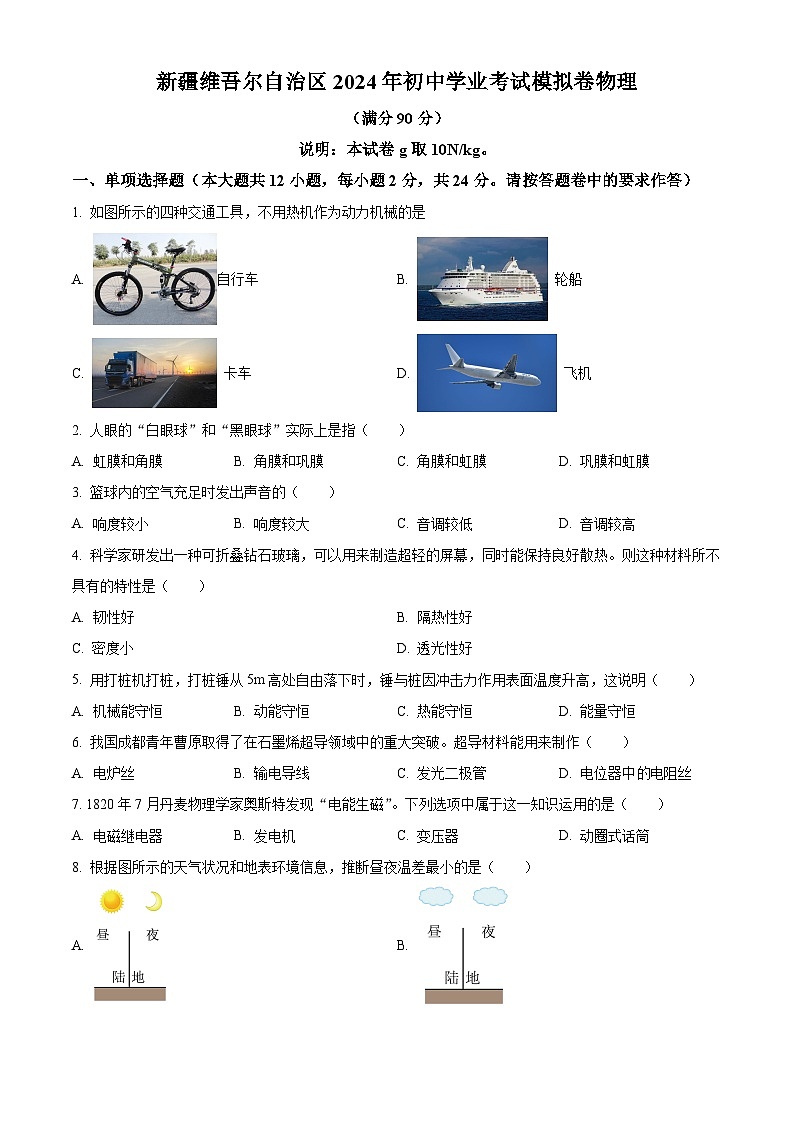

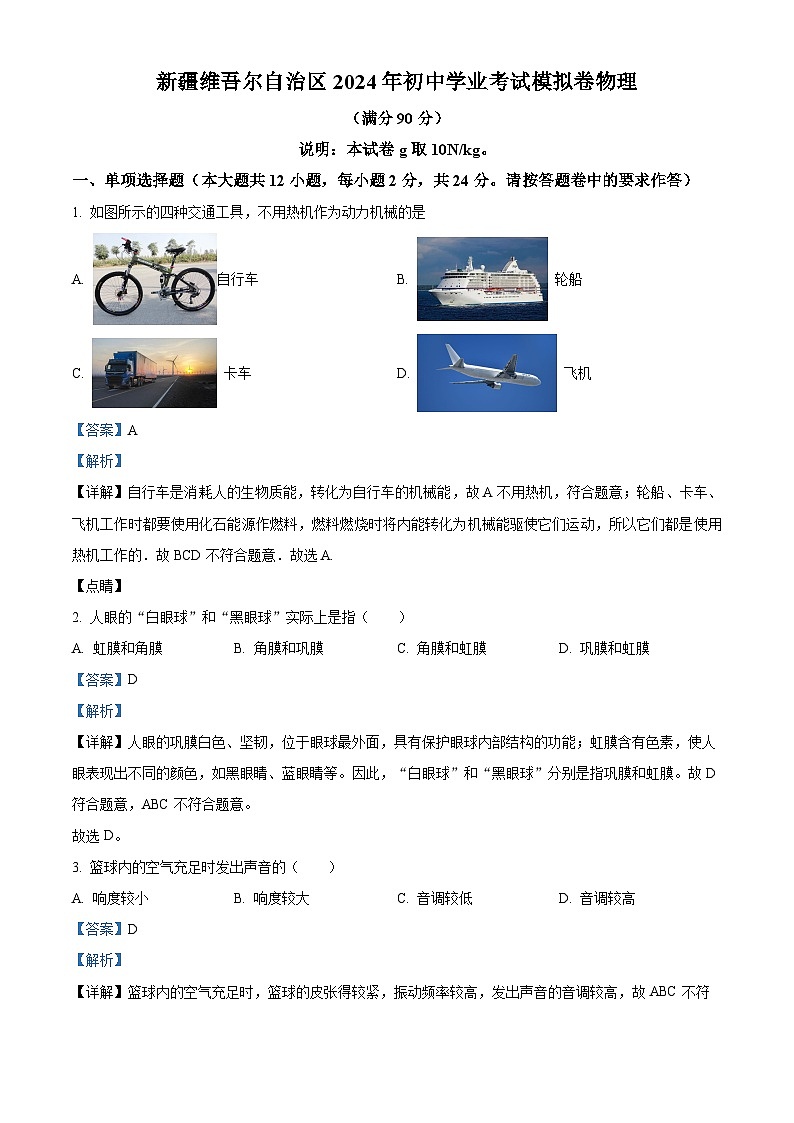

說明：本試卷g取10N/kg。
一、單項選擇題（本大題共12小題，每小題2分，共24分。請按答題卷中的要求作答）
1. 如圖所示的四種交通工具，不用熱機作為動力機械的是
A. 自行車B. 輪船
C. 卡車D. 飛機
【答案】A
【解析】
【詳解】自行車是消耗人的生物質能，轉化為自行車的機械能，故A不用熱機，符合題意；輪船、卡車、飛機工作時都要使用化石能源作燃料，燃料燃燒時將內能轉化為機械能驅使它們運動，所以它們都是使用熱機工作的．故BCD不符合題意．故選A.
【點睛】
2. 人眼的“白眼球”和“黑眼球”實際上是指（ ）
A. 虹膜和角膜B. 角膜和鞏膜C. 角膜和虹膜D. 鞏膜和虹膜
【答案】D
【解析】
【詳解】人眼的鞏膜白色、堅韌，位于眼球最外面，具有保護眼球內部結構的功能；虹膜含有色素，使人眼表現出不同的顏色，如黑眼睛、藍眼睛等。因此，“白眼球”和“黑眼球”分別是指鞏膜和虹膜。故D符合題意，ABC不符合題意。
故選D。
3. 籃球內的空氣充足時發出聲音的（ ）
A. 響度較小B. 響度較大C. 音調較低D. 音調較高
【答案】D
【解析】
【詳解】籃球內的空氣充足時，籃球的皮張得較緊，振動頻率較高，發出聲音的音調較高，故ABC不符合題意，D符合題意。
故選D。

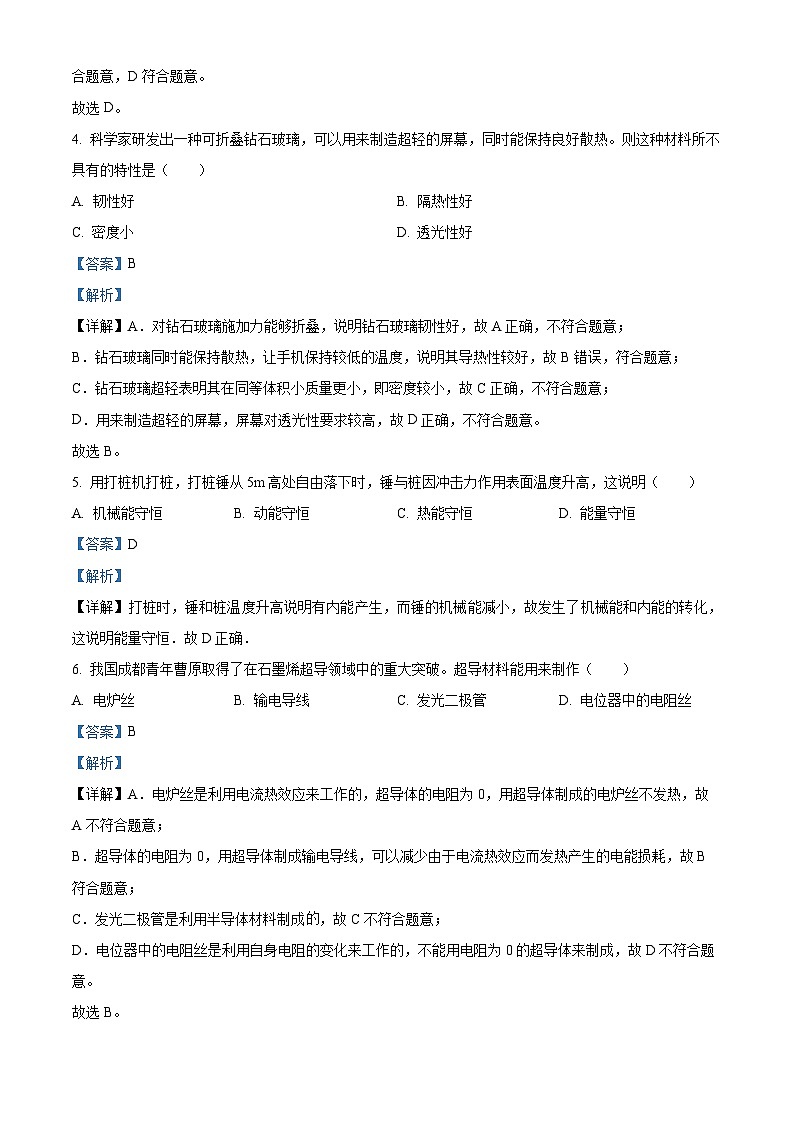

4. 科學家研發出一種可折疊鉆石玻璃，可以用來制造超輕的屏幕，同時能保持良好散熱。則這種材料所不具有的特性是（ ）
A. 韌性好B. 隔熱性好
C. 密度小D. 透光性好
【答案】B
【解析】
【詳解】A．對鉆石玻璃施加力能夠折疊，說明鉆石玻璃韌性好，故A正確，不符合題意；
B．鉆石玻璃同時能保持散熱，讓手機保持較低的溫度，說明其導熱性較好，故B錯誤，符合題意；
C．鉆石玻璃超輕表明其在同等體積小質量更小，即密度較小，故C正確，不符合題意；
D．用來制造超輕的屏幕，屏幕對透光性要求較高，故D正確，不符合題意。
故選B。
5. 用打樁機打樁，打樁錘從5m高處自由落下時，錘與樁因沖擊力作用表面溫度升高，這說明（ ）
A. 機械能守恒B. 動能守恒C. 熱能守恒D. 能量守恒
【答案】D
【解析】
【詳解】打樁時，錘和樁溫度升高說明有內能產生，而錘的機械能減小，故發生了機械能和內能的轉化，這說明能量守恒．故D正確．
6. 我國成都青年曹原取得了在石墨烯超導領域中的重大突破。超導材料能用來制作（ ）
A. 電爐絲B. 輸電導線C. 發光二極管D. 電位器中的電阻絲
【答案】B
【解析】
【詳解】A．電爐絲是利用電流熱效應來工作的，超導體的電阻為0，用超導體制成的電爐絲不發熱，故A不符合題意；
B．超導體的電阻為0，用超導體制成輸電導線，可以減少由于電流熱效應而發熱產生的電能損耗，故B符合題意；
C．發光二極管是利用半導體材料制成，故C不符合題意；
D．電位器中的電阻絲是利用自身電阻的變化來工作的，不能用電阻為0的超導體來制成，故D不符合題意。
故選B。

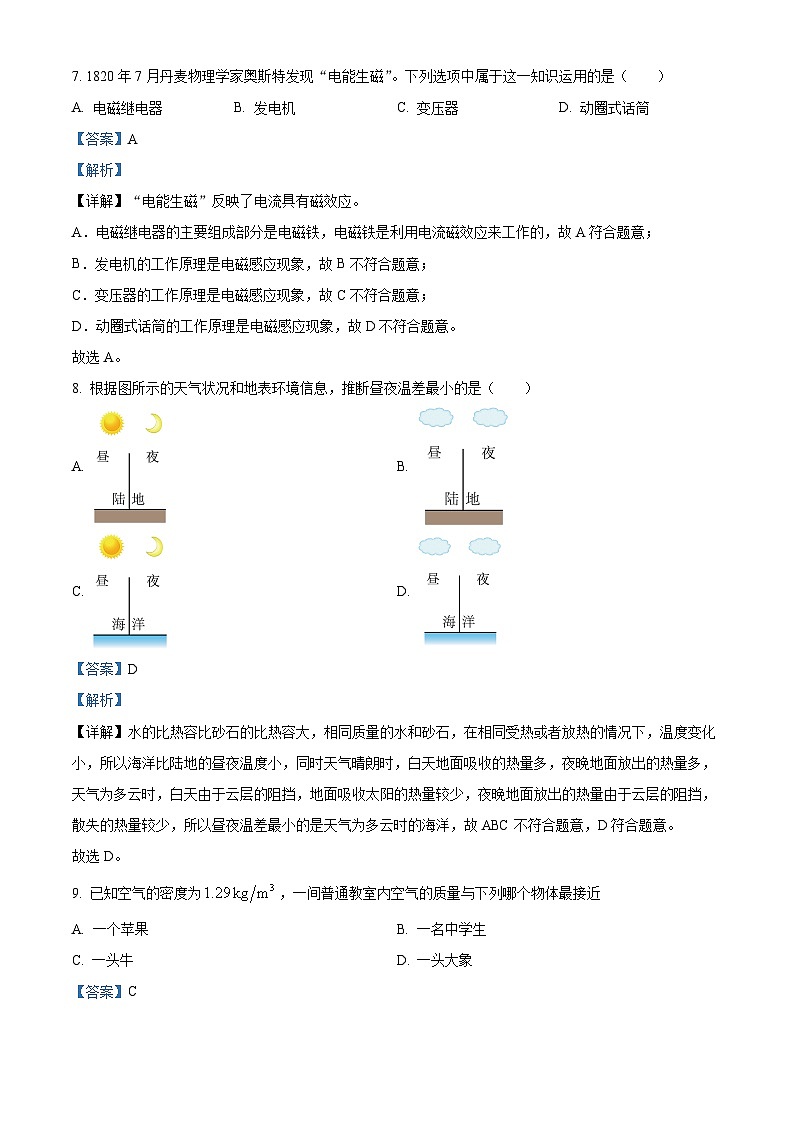

7. 1820年7月丹麥物理學家?jiàn)W斯特發現“電能生磁”。下列選項中屬于這一知識運用的是（ ）
A. 電磁繼電器B. 發電機C. 變壓器D. 動圈式話筒
【答案】A
【解析】
【詳解】“電能生磁”反映了電流具有磁效應。
A．電磁繼電器的主要組成部分是電磁鐵，電磁鐵是利用電流磁效應來工作的，故A符合題意；
B．發電機的工作原理是電磁感應現象，故B不符合題意；
C．變壓器的工作原理是電磁感應現象，故C不符合題意；
D．動圈式話筒的工作原理是電磁感應現象，故D不符合題意。
故選A。

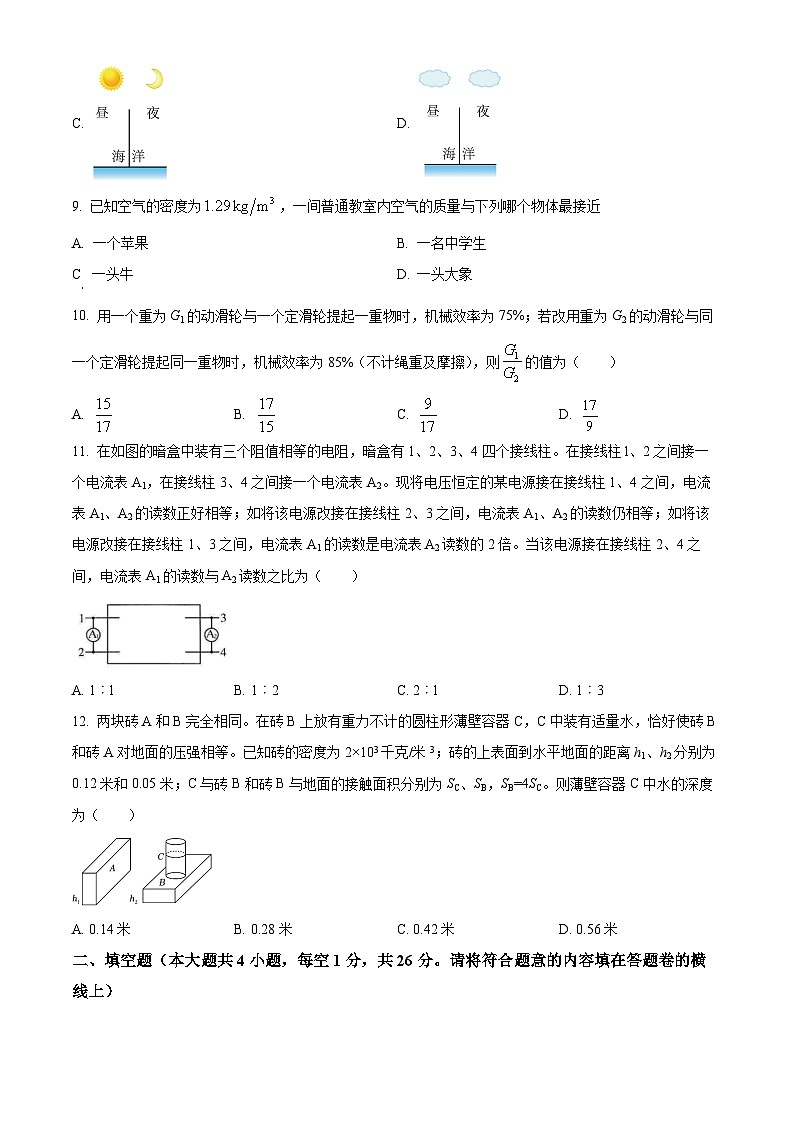

8. 根據圖所示的天氣狀況和地表環境信息，推斷晝夜溫差最小的是（ ）
A. B.
C. D.
【答案】D
【解析】
【詳解】水的比熱容比砂石的比熱容大，相同質量的水和砂石，在相同受熱或者放熱的情況下，溫度變化小，所以海洋比陸地的晝夜溫度小，同時天氣晴朗時，白天地面吸收的熱量多，夜晚地面放出的熱量多，天氣為多云時，白天由于云層的阻擋，地面吸收太陽的熱量較少，夜晚地面放出的熱量由于云層的阻擋，散失的熱量較少，所以晝夜溫差最小的是天氣為多云時的海洋，故ABC不符合題意，D符合題意。
故選D。
9. 已知空氣的密度為，一間普通教室內空氣的質量與下列哪個物體最接近
A. 一個蘋果B. 一名中學生
C. 一頭牛D. 一頭大象
【答案】C
【解析】
【詳解】A．一般情況下，教室長為、寬為、高為，則教室的容積
，
由可得，教室里空氣的質量
．
一個蘋果的質量約，A不符合題意；
B．一名中學生的質量約，故B不符合題意；
C．一頭牛的質量可能是，故C符合題意；
D．一頭大象的質量在以上，故D不符合題意．
10. 用一個重為G1的動滑輪與一個定滑輪提起一重物時，機械效率為75%；若改用重為G2的動滑輪與同一個定滑輪提起同一重物時，機械效率為85%（不計繩重及摩擦），則的值為（ ）
A. B. C. D.
【答案】D
【解析】
【詳解】因?yàn)椴挥?jì)繩重及摩擦，機械效率
所以，機械效率為75%時所用動滑輪的重力
機械效率為85%時所用動滑輪的重力
因此兩動滑輪的重力之比
故選D。
11. 在如圖的暗盒中裝有三個阻值相等的電阻，暗盒有1、2、3、4四個接線柱。在接線柱l、2之間接一個電流表A1，在接線柱3、4之間接一個電流表A2?，F(xiàn)將電壓恒定的某電源接在接線柱1、4之間，電流表A1、A2的讀數正好相等；如將該電源改接在接線柱2、3之間，電流表A1、A2的讀數仍相等；如將該電源改接在接線柱1、3之間，電流表A1的讀數是電流表A2讀數的2倍。當該電源接在接線柱2、4之間，電流表A1的讀數與A2讀數之比為（ ）
A. 1︰lB. 1︰2C. 2︰lD. 1︰3
【答案】B
【解析】
【詳解】畫出滿足：接線柱1、3之間時，電流表A1的讀數是電流表A2讀數的2倍；電源接在接線柱1、4或2、3之間時兩電流表的示數相等條件的電路圖如圖所示：
圖1：當該電源接在接線柱2、4之間時，三電阻并聯，電流表A1測其中一條支路電阻的電流，A2兩條支路的電流之和；因?yàn)椴⒙?lián)電路各支路兩端的電壓相等，且三電阻的阻值相等，根據可知，通過三電阻的電流相等，所以電流表A1的讀數與電流表A2讀數之比為1︰2；
圖2：當該電源接在接線柱2、4之間時，兩電阻串聯后與另一電阻并聯，電流表A1測兩電阻串聯支路的電流，A2測一個電阻支路的電流；因?yàn)椴⒙?lián)電路各支路兩端的電壓相等，所以電流表A1的讀數與電流表A2讀數之比為
故選B。
12. 兩塊磚A和B完全相同。在磚B上放有重力不計的圓柱形薄壁容器C，C中裝有適量水，恰好使磚B和磚A對地面的壓強相等。已知磚的密度為2×103千克/米3；磚的上表面到水平地面的距離h1、h2分別為0.12米和0.05米；C與磚B和磚B與地面的接觸面積分別為SC、SB，SB=4SC。則薄壁容器C中水的深度為（ ）
A. 0.14米B. 0.28米C. 0.42米D. 0.56米
【答案】D
【解析】
【詳解】柱形物體對水平地面的壓強
所以A對水平地面的壓強
pA=ρgh1
容器C的重力不計，則B對水平地面的壓強
由題知pA=pB，所以
則
故選D。
二、填空題（本大題共4小題，每空1分，共26分。請將符合題意的內容填在答題卷的橫線上）

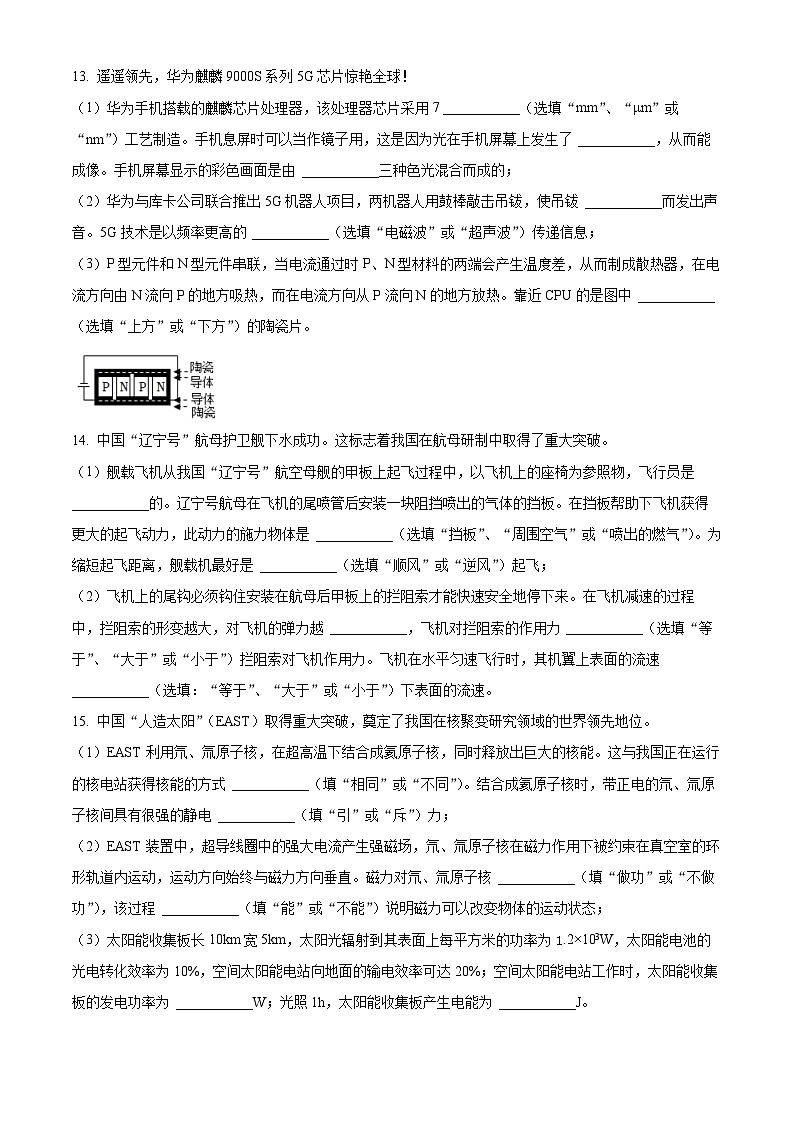

13. 遙遙領先，華麒麟9000S系列5G芯片驚艷全球！
（1）華為手機搭載的麒麟芯片處理器，該處理器芯片采用7 ___________（選填“mm”、“μm”或“nm”）工藝制造。手機息屏?xí)r可以當作鏡子用，這是因?yàn)楣庠谑謾C(jī)屏幕上發生了 ___________，從而能成像。手機屏幕顯示的彩色畫面是由 ___________三種色光混合而成的；
（2）華為與庫卡公司聯合推出5G機器人項目，兩機器人用鼓棒敲擊吊鈸，使吊鈸 ___________而發出聲音。5G技術是以頻率更高的 ___________（選填“電磁波”或“超聲波”）傳遞信息；
（3）P型元件和N型元件串聯，當電流通過時P、N型材料的兩端會產生溫度差，從而制成散熱器，在電流方向由N流向P的地方吸熱，而在電流方向從P流向N的地方放熱?？拷麮PU的是圖中 ___________（選填“上方”或“下方”）的陶瓷片。
【答案】 ①. nm ②. 反射 ③. 紅綠藍 ④. 振動 ⑤. 電磁波 ⑥. 下方
【解析】
【詳解】（1）[1]華為麒麟990芯片采用世界先進頂級7nm工藝制造，其中“芯片”所用的材料是半導體。
[2]平面鏡成像是由于光的反射，所以手機息屏?xí)r可以當作鏡子用，是因?yàn)楣庠谑謾C(jī)屏幕上發生了反射，從而成像。
[3]光的三原色是紅綠藍，因此手機屏幕顯示的彩色畫面是由紅綠藍三種色光混合而成的。
（2）[4]聲音是由物體振動產生的，因此兩機器人用鼓棒敲擊吊鈸，使吊鈸振動而發出聲音。
[5]電磁波可以傳遞信息，5G技術是以頻率更高的電磁波傳遞信息。
（3）[6]由圖可知，此圖相當于一個串聯電路，靠近上面陶瓷片的電流方向是由P流向N，靠近下面陶瓷片的電流方向是由N流向P，由于在電流方向由N流向P的地方吸熱，而在電流方向從P流向N的地方放熱，所以靠近電腦發熱體的是下方陶瓷片。
14. 中國“遼寧號”航母護衛艦下水成功。這標志著我國在航母研制中取得了重大突破。
（1）艦載飛機從我國“遼寧號”航空母艦的甲板上起飛過程中，以飛機上的座椅為參照物，飛行員是 ___________的。遼寧號航母在飛機的尾噴管后安裝一塊阻擋噴出的氣體的擋板。在擋板幫助下飛機獲得更大的起飛動力，此動力的施力物體是 ___________（選填“擋板”、“周圍空氣”或“噴出的燃?xì)狻保?。為縮短起飛距離，艦載機最好是 ___________（選填“順風”或“逆風”）起飛；
（2）飛機上的尾鉤必須鉤住安裝在航母后甲板上的攔阻索才能快速安全地停下來。在飛機減速的過程中，攔阻索的形變?cè)酱?，?duì)飛機的彈力越 ___________，飛機對攔阻索的作用力 ___________（選填“等于”、“大于”或“小于”）攔阻索對飛機作用力。飛機在水平勻速飛行時，其機翼上表面的流速 ___________（選填：“等于”、“大于”或“小于”）下表面的流速。
【答案】 ①. 靜止 ②. 噴出的燃?xì)? ③. 逆風 ④. 大 ⑤. 等于 ⑥. 大于
【解析】
【詳解】（1）[1]以飛機上的座椅為參照物，飛行員的相對位置沒有發生改變，因此是靜止的。
[2]飛機的尾部噴出氣體，飛機對噴出的氣體有一個向后的作用力，由于物體間力的作用是相互的，所以噴出的氣體也會對飛機施加向前的推力，在這個推力作用下飛機就能起飛，因此使飛機獲得起飛動力的施力物體是噴出的燃?xì)狻?br>[3]艦載機逆風起飛時空氣相對流速更快，產生的升力更大，所以艦載機起飛時逆風最好。
（2）[4][5]彈力的大小與物體形變程度有關，形變程度越大，彈力越大，所以在飛機減速的過程中，攔阻索的形變?cè)酱?，?duì)飛機的彈力越大，飛機對攔阻索的作用力與攔阻索對飛機作用力為相互作用力，大小相等，故飛機對攔阻索的作用力等于攔阻索對飛機作用力。
[6]飛機在水平勻速飛行時，其機翼上表面的流速大于下表面的流速，所以上表面的壓強小于下表面的壓強，可以產生向上的壓強差使飛機獲得向上的升力。
15. 中國“人造太陽”（EAST）取得重大突破，奠定了我國在核聚變研究領域的世界領先地位。
（1）EAST利用氘、氚原子核，在超高溫下結合成氦原子核，同時釋放出巨大的核能。這與我國正在運行的核電站獲得核能的方式 ___________（填“相同”或“不同”）。結合成氦原子核時，帶正電的氘、氚原子核間具有很強的靜電 ___________（填“引”或“斥”）力；
（2）EAST裝置中，超導線圈中的強大電流產生強磁場，氘、氚原子核在磁力作用下被約束在真空室的環形軌道內運動，運動方向始終與磁力方向垂直。磁力對氘、氚原子核 ___________（填“做功”或“不做功”），該過程 ___________（填“能”或“不能”）說明磁力可以改變物體的運動狀態；
（3）太陽能收集板長10km寬5km，太陽光輻射到其表面上每平方米的功率為1.2×103W，太陽能電池的光電轉化效率為10%，空間太陽能電站向地面的輸電效率可達20%；空間太陽能電站工作時，太陽能收集板的發電功率為 ___________W；光照1h，太陽能收集板產生電能為 ___________J。
【答案】 ①. 不同 ②. 斥 ③. 不做功 ④. 不能 ⑤. 6×109 ⑥. 2.16×1013
【解析】
【詳解】（1）[1]核電站是利用核能發電，利用了核裂變?cè)?。它的核心設備是核反應堆。核反應堆中發生的鏈?zhǔn)椒磻?yīng)，是可加控制的。與氘、氚原子核，在超高溫下結合成氦原子核的核聚變方式不同。
[2]由于同種電荷相互排斥，故帶正電的氘、氚原子核間具有很強的靜電斥力。
（2）[3]由材料知，氘、氚原子核運動方向始終與磁力方向垂直，沒有在磁力方向上移動距離，故磁力對氘、氚原子核不做功。
[4]氘、氚原子核在磁力作用下被約束在真空室的環形軌道內運動，運動方向時刻在變化，故該過程能說明磁力可以改變物體的運動狀態。
（3）[5]已知太陽光輻射到其表面上每平方米的功率為1.2×103W，收集板的面積為
S=ld=10×103m×5×103m=5×107m2
太陽能電池的光電轉化效率為10%，故它的發電功率
P=P1S×10%=1.2×103W/m2×5×107m2×10%=6×109W
[6]光照1h，太陽能收集板產生電能為
W=Pt=6×109W×3600s=2.16×1013J
16. 我國探索宇宙的腳步從未停止。
（1）2023年3月24日“月掩金星”現身天宇，金星 ___________（選填“是”或“不是”）光源。金星被光學望遠鏡觀測到，是由于金星將太陽光 ___________（選填“反射”或“折射”）到光學望遠鏡。金星表面的大氣壓約為地球表面的90倍，在火星表面一塊A4紙張大小的表面受到的大氣壓力約為 ___________（選填“6×103”“6×105”或“6×107”）N；
（2）如果在飛船上劃燃火柴，火焰會立即熄滅，這是由于 ___________（選填“氧氣不夠”“在失重的情況下，空氣不對流”或“達不到著火點”），宇航員在月球表面附近受到的引力約等于物體在地球表面附近受到的引力的，在地球上重600N的人，在月球上他的重力為_(kāi)__________；
（3）嫦娥五號返回器著陸過程的部分軌跡簡化為如圖所示。CD段返回器動能增加量 ___________（選填“大于”“等于”或“小于”）重力勢能的減小量；
（4）已知地球半徑為R，空間站位于地球赤道上空且離地面的高度約為，已知空間站繞地球運行一圈的時間約為90min。春分那天在24小時的時間內，太陽光照射不到空間站的時間約為 ___________（選填“1h”、“8h”或“16h”）。從近日點到遠日點的過程中，空間站的慣性 ___________。（選填“變大”“變小”或“不變”）。
【答案】 ①. 不是 ②. 反射 ③. 6×105 ④. 氧氣不夠 ⑤. 100N ⑥. 小于 ⑦. 8h ⑧. 不變
【解析】
【詳解】（1）[1]能自行發光的物體叫做光源，金星本身不發光，不是光源。
[2]金星被光學望遠鏡觀測到，是因?yàn)榻鹦欠瓷涮?yáng)光，進入到光學望遠鏡被人看到。
[3]一張A4紙的面積約為0.06m2，地球表面大氣壓強約為p=1.01×105Pa，則金星表面大氣壓強約為
p'=90 ×1.01×105Pa=9.09×106Pa
則在火星表面一塊A4紙張大小的表面受到的大氣壓力約為
F=pS=9.09×106Pa ×0.06m2≈6×105N
（2）[4]燃燒的條件是有可燃物、有氧氣、達到著火點，而太空是真空環境，因此在飛船上劃燃火柴，火焰會立即熄滅，這是由于氧氣不夠。
[5]由題意知，在月球表面附近受到的引力約等于物體在地球表面附近受到的引力的，因此在地球上重600N的人，在月球上他的重力為
（3）[6]由圖可知，返回器在CD段將重力勢能轉化為動能，但因?yàn)榕c空氣摩擦做功機械能還轉化為內能，因此返回器動能增加量小于重力勢能的減小量。
（4）[7]由于春分時晝夜等長，地球有一半時間照射不到太陽，而離地面移動空間站，在轉動到太陽光正好是地球的切線位置時，就可以照射到太陽，因而小于一半的時間照射不到太陽，由于地球離地面高度較小，不可能小很多，故太陽光照射不到空間站的時間約為8h。
[8]慣性的唯一衡量標準是質量，因此從近日點到遠日點的過程中，空間站的慣性不變。
三、作圖題（每圖2分，共6分）
17. 光通過透鏡會發生折射，請將圖中的入射光線或折射光線補畫完整。

【答案】
【解析】
【詳解】圖中透鏡是凸透鏡，凸透鏡有三條特殊光線：過焦點的光線經凸透鏡折射后平行于主光軸；穿過光心的光線傳播方向不變；與主光軸平行的光線折射后穿過凸透鏡的焦點，光路圖如圖所示：

18. 圖中，用直棒提升重物，畫出圖示位置所用最小力和阻力的力臂。

【答案】
【解析】
【詳解】據杠桿的平衡條件，力最小，則力臂最大，連接OB為最大力臂，過B點作垂直于OB向上的力F1即為最小力；將F2的作用線反向延長，過O點作力F2的作用線的垂直線即為力臂L2。作圖如下：

19. 如圖所示，標出通電螺線管外部的磁感線方向并在括號內標出電源的“+”“﹣”極。
【答案】
【解析】
【詳解】由圖可知，小磁針上端為N極、下端為S極，由磁極間的相互作用規律可知，螺線管的上端為N極，下端為S極，根據右手螺旋定則，螺線管中的電流應由下方流進，上方流出，所以電源下端為正極，上端為負極；螺線管外部磁感線由N極出發回到S極，故作圖如下：
四、實驗與探究題（本大題共3小題，每空2分，連圖2分，共24分）
20. 探究“平面鏡成像特點”實驗中，器材：兩個相同蠟燭、玻璃板、白紙、刻度尺、火柴。
（1）用兩個相同的蠟燭用到的是科學研究中的 ___________；
（2）在水平桌面上鋪一張白紙，可以在白紙上標記平面鏡、物和 ___________的位置；
（3）如果要使像更清楚，可以在 ___________（選填“物”或“像”）一側鋪上黑紙。
【答案】 ①. 等效替代法 ②. 像 ③. 像
【解析】
【詳解】（1）[1]等效替代法是在保證某種效果相同的前提下，將實際的、復雜的物理問題和物理過程轉化為等效的、簡單的、易于研究的物理問題和物理過程來研究和處理的方法。在豎立的玻璃板前點燃蠟燭，拿未點燃的另一支蠟燭豎直在玻璃板后面移動，人眼一直在玻璃板的前側觀察，直至它與點燃的蠟燭的像完全重合，是為了比較像與物的大小關系，這里用到的是科學研究中的等效替代法。
（2）[2]為研究像與物的位置關系，在水平桌面上鋪一張白紙，可以在白紙上標記平面鏡、物和像的位置。
（3）[3]在同樣的實驗環境下，可以在像一側鋪上黑紙，可使像更清楚，主要原因是：黑色物體吸收光。
21. 在“測量小燈泡的電阻”的實驗中，電源電壓6V恒定不變，小燈泡的額定電壓為2.5V。
（1）請用筆畫線代替導線，將圖甲的電路連接完整（滑片向左移動時電壓表示數變大）；（ ）
（2）閉合開關，發現燈泡不亮，電流表沒有示數，電壓表示數超量程，原因是 ___________；
（3）小燈泡正常發光時的電流如圖乙，有規格為“10Ω 2A”“20Ω 1A”和“50Ω 0.2A”的A、B、C三個滑動變阻器，小明應選擇 ___________（選填“A”“B”或“C”）滑動變阻器接入電路；
（4）利用圖甲裝置 ___________（選填“能”或“不能”）探究通過定值電阻的電流與電壓的關系。
【答案】 ①. ②. 燈泡斷路 ③. B ④. 不能
【解析】
【詳解】（1）[1]由題意知，滑片向左移動時電壓表示數變大，電流變大，電阻減小，故滑動變阻器應選左下接線柱與燈泡串聯，如圖所示：
（2）[2]若電流表沒有示數，說明電路可能斷路；電壓表有示數且超量程，說明電壓表與電源連通，則與電壓表并聯的支路以外的電路是完好的，所以與電壓表并聯的燈泡斷路。
（3）[3]由圖乙可知，電流表選用0~0.6A量程，分度值為0.02A，此時示數為0.3A；實驗中，要測量小燈泡正常發光時的電阻，電路中的電流為0.3A，小燈泡的額定電壓為2.5V，則滑動變阻器的阻值為
所以該選擇“20Ω 1A”乙滑動變阻器，而“50Ω 0.2A”變阻器的電流太小，不合適。
故選B。
（4）[4]要探究電流與電壓的關系，需保持電阻不變，而燈絲電阻隨溫度的升高而增大，不是定值，所以不能探究電流與電壓的關系。
22. 籃球運動員傳球時，小明好奇籃球撞擊地面后反彈方向與哪些因素有關，與同學討論后，他們覺得可以用彈性小球代替籃球，對小球撞擊水平地面后的反彈方向進行探究，并提出了三種猜想。
猜想1：與小球撞擊地面前是否旋轉有關；
猜想2：與小球撞擊地面時的入射方向有關；
猜想3：與地面的粗糙程度有關。
（1）聯想旋轉的乒乓球打到臺面后，反彈的路線發生明顯變化，由此判斷猜想1是___________的；
（2）同學們?cè)O(shè)計圖甲所示的裝置，每次都讓彈性小球從壓縮相同長度的彈簧的下端，由靜止彈出并撞擊地面，記錄數據如下表：
①分析數據可得到β與α的定性關系：當?shù)孛娴拇植诔潭纫欢〞r(shí)，小球入射方向與地面的夾角α越大，小球撞擊地面后的反彈方向與地面的夾角β就越___________，說明猜想2是正確的；
②對于猜想3，小明認為表中α一定時，各次測得的β不等，這是由于測量誤差引起的，所以猜想3是錯誤的。你___________（選填“贊成”或“不贊成”）小明的觀點；
（3）用每隔s曝光一次的頻閃照相機拍攝到某次小球從地面O位置反彈至D位置的照片，如圖乙所示，小球是從圖乙中的___________（選填“A”“B”或“C”）位置開始入射的；
（4）當α一定時，隨著地面粗糙程度變小，β與α越接近，由此推理，如果地面沒有摩擦，則β與α應相等，請寫出一個用此思想方法研究物理問題的實例：___________。
【答案】 ①. 正確 ②. 大 ③. 不贊成 ④. C ⑤. 探究阻力對物體運動的影響
【解析】
【詳解】（1）[1]聯想旋轉的乒乓球打到臺面后，反彈的路線發生明顯變化，即反彈方向發生變化，由此判斷猜想1：與小球撞擊地面前是否旋轉有關是正確的。
（2）[2]從表格中的數據可知道，小球入射方向與地面的夾角α越大，小球撞擊地面后的反彈方向與地面的夾角β，不管是玻璃地面、木板地面、水泥地面，這夾角都是越大的，說明猜想2是正確。
[3]不贊成；如果是由誤差引起的，則不管地面的粗糙程度如何變化，小球撞擊地面后的反彈方向與地面的夾角β可能偏大也可能偏小，但分析表中數據發現，當小球的入射方向與地面的夾角α一定時，接觸面越粗糙，小球撞擊地面后的反彈方向與地面的夾角β越大，說明β是受接觸面粗程度的影響，而不是誤差造成的。
（3）[4]從表格中的數據可知，反彈方向與地面的夾角β，總是大于入射方向與地面的夾角α，從圖乙可以看到，反彈方向與地面的夾角為50°，那么入射方向與地面的夾角是小于50°的，小球是從圖乙中的C位置開始入射的。
（4）[5]探究阻力對物體運動的影響時發現，水平面越光滑，小車受到的阻力越小，小車在水平面上運動的距離越遠，由此推理如果水平面絕對光滑，小車受到的阻力為零，小車將做勻速直線運動，這個實例也用到了科學推理的方法。
五、計算題（本大題共2小題，每小題5分，共10分）
23. 在如圖所示的電路中，電源電壓可以調節。調節電源電壓為4V，閉合開關S，電流表A、A1的示數分別為1.2A和0.8A．求：
（1）此時通過電阻R2的電流；
（2）電阻R1的阻值；
（3）1min內電流通過電阻R1產生的熱量。
【答案】（1）0.4A；（2）5Ω；（3）192J
【解析】
【詳解】解：（1）由電路圖可知，R1與R2并聯，電流表A測干路電流，電流表A1測R1支路的電流。因并聯電路中干路電流等于各支路電流之和，所以，此時通過電阻R2的電流
I2=I-I1=1.2A-0.8A=0.4A
（2）因并聯電路中各支路兩端的電壓相等，電阻R1的阻值
（3）1min內電流通過電阻R1產生的熱量
Q1=I12R1t=(0.8A)2×5Ω×60s=192J
答：（1）此時通過電阻R2的電流是0.4A；
（2）電阻R1的阻值是5Ω；
（3）1min內電流通過電阻R1產生的熱量是192J。
24. 將一底部貼有橡皮膜的物體放入裝有水的柱形容器中，物體靜止時有的體積浸入水中，容器中水深h1為15cm，如圖甲所示。已知物體的質量為0.24kg，圓柱形容器底面積S為100cm2?，F(xiàn)通過注射器向物體底部的橡皮膜內注滿某種配制液體后，物體在水中的位置如圖乙所示，此時容器中水深h2為18.6cm，整個過程容器中的水未溢出，橡皮膜未破裂（ρ水=1.0×103 kg/m3）。求：
（1）圖甲中物體受到水的浮力；
（2）圖甲中圓柱形容器底部受到水的壓力；
（3）注入橡皮膜內液體的密度。

【答案】（1）2.4N；（2）15N；（3）1.8×103 kg/m3
【解析】
【詳解】解：（1）圖甲中物體漂浮在水面上，物體受到水的浮力等于物塊的重力，則物體受到水的浮力為
F浮=G=mg=0.24kg×10N/kg=2.4N
（2）圖甲中圓柱形容器底部受到水的壓強為
p=ρ水gh1 =1.0×103kg/m3×10N/kg×15×10-2m=1500Pa
圓柱形容器底部受到水的壓力為
F=pS=1500Pa×100×10-4m2=15N
（3）甲圖中物體排開水體積為
由于物體靜止時有的體積浸入水中，所以物體的體積為
乙圖中，物體在水中增加的體積和橡皮膜內液體的體積為
V排′=S（h2-h1)=100cm2×(18.6cm-15cm)=360cm3
橡皮膜內液體的體積為
乙圖物體和橡皮膜內的液體懸浮，受到的浮力等于總重力，所以橡皮膜內液體和物體的總重力為
G總=F浮′=ρ水g（V+V液）=1.0×103kg/m3×10N/kg×(4×10-4m3+2×10-4m3)=6N
液體的重力為
G液=G總-G=6N-2.4N=3.6N
橡皮膜內液體的質量為
橡皮膜內液體的密度為
答：（1）圖甲中物體受到水的浮力為2.4N；
（2）圖甲中圓柱形容器底部受到水的壓力為15N；
（3）注入橡皮膜內液體的密度為1.8×103 kg/m3。夾角α
20.0°
30.0°
45.0°
60.0°
70.0°
夾角β
玻璃地面
25.5°
34.7°
49.2°
63.5°
72.8°
木板地面
28.6°
37.3°
51.6°
65.4°
74.1°
水泥地面
30.9°
39.2°
53.9°
67.5°
76.6°
