    初中物理人教版八年級上冊第五章 透鏡及其應用第3節 凸透鏡成像的規律同步達標檢測題

    展開

    這是一份初中物理人教版八年級上冊第五章 透鏡及其應用第3節 凸透鏡成像的規律同步達標檢測題,共17頁。試卷主要包含了4m等內容,歡迎下載使用。
    凸透鏡成像的規律:
    記憶口訣: 一倍焦距分虛實,二倍焦距分大??;實像異側倒,虛像同側正;物近像遠像變大,物遠像近像變?。ㄈ缥锝镞h(yuǎn)參考對象都是焦點,改口訣成實像與虛像都適用)。
    基礎鞏固
    1.(2022·重慶一中八年級階段練習)禮讓斑馬線,文明伴我行。隨著“禮讓斑馬線”新交規實施以來,全國各地都在加大對機動車違章行駛的監控力度,如圖所示是某重要交通路口安裝的監控?cái)z像頭,拍下的禮讓行人照片,下列說法正確的是( )
    A.汽車的后視鏡中形成的像是實像
    B.監控?cái)z像頭成像的原理與照相機的成像原理相同
    C.照片中斑馬線上的行人是縮小的虛像
    D.照片中車的外觀很清晰,但幾乎看不見車內的人,這是因?yàn)檐噧?nèi)沒有光

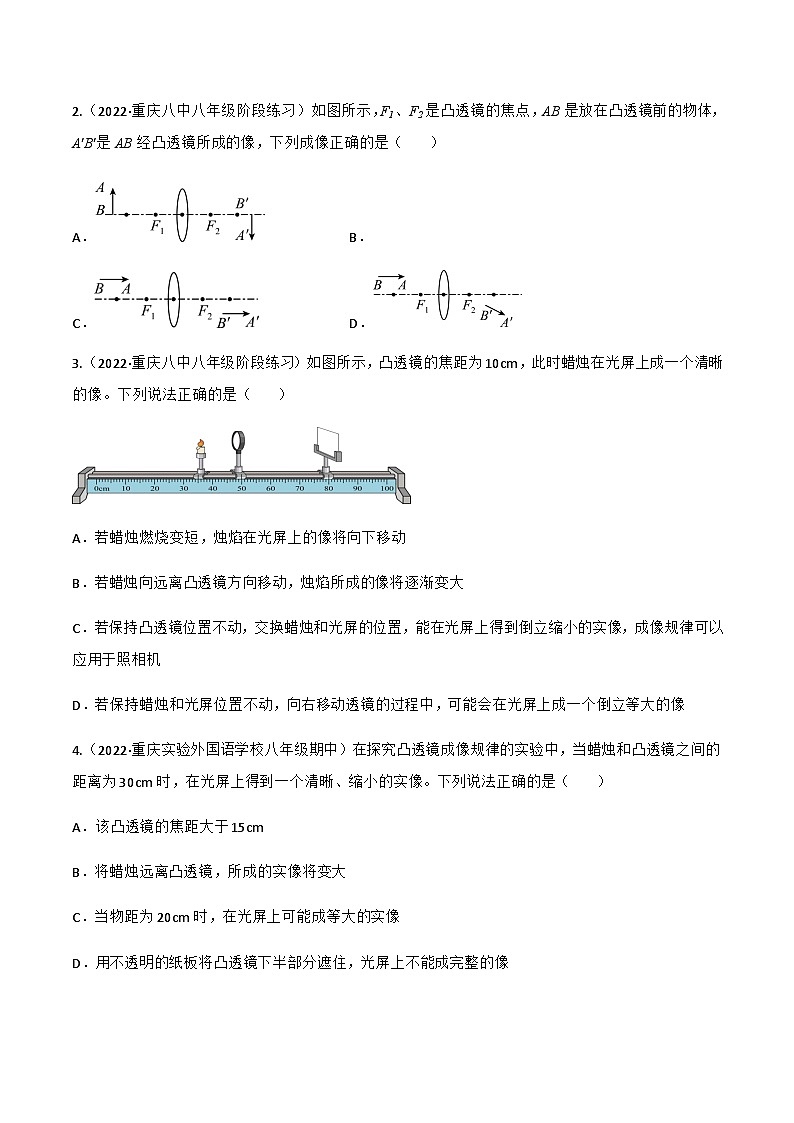

    2.(2022·重慶八中八年級階段練習)如圖所示,F(xiàn)1、F2是凸透鏡的焦點,AB是放在凸透鏡前的物體,A′B′是AB經凸透鏡所成的像,下列成像正確的是( )
    A.B.
    C.D.
    3.(2022·重慶八中八年級階段練習)如圖所示,凸透鏡的焦距為10cm,此時蠟燭在光屏上成一個清晰的像。下列說法正確的是( )
    A.若蠟燭燃燒變短,燭焰在光屏上的像將向下移動
    B.若蠟燭向遠離凸透鏡方向移動,燭焰所成的像將逐漸變大
    C.若保持凸透鏡位置不動,交換蠟燭和光屏的位置,能在光屏上得到倒立縮小的實像,成像規律可以應用于照相機
    D.若保持蠟燭和光屏位置不動,向右移動透鏡的過程中,可能會在光屏上成一個倒立等大的像
    4.(2022·重慶實驗外國語學校八年級期中)在探究凸透鏡成像規律的實驗中,當蠟燭和凸透鏡之間的距離為30cm時,在光屏上得到一個清晰、縮小的實像。下列說法正確的是( )
    A.該凸透鏡的焦距大于15cm
    B.將蠟燭遠離凸透鏡,所成的實像將變大
    C.當物距為20cm時,在光屏上可能成等大的實像
    D.用不透明的紙板將凸透鏡下半部分遮住,光屏上不能成完整的像

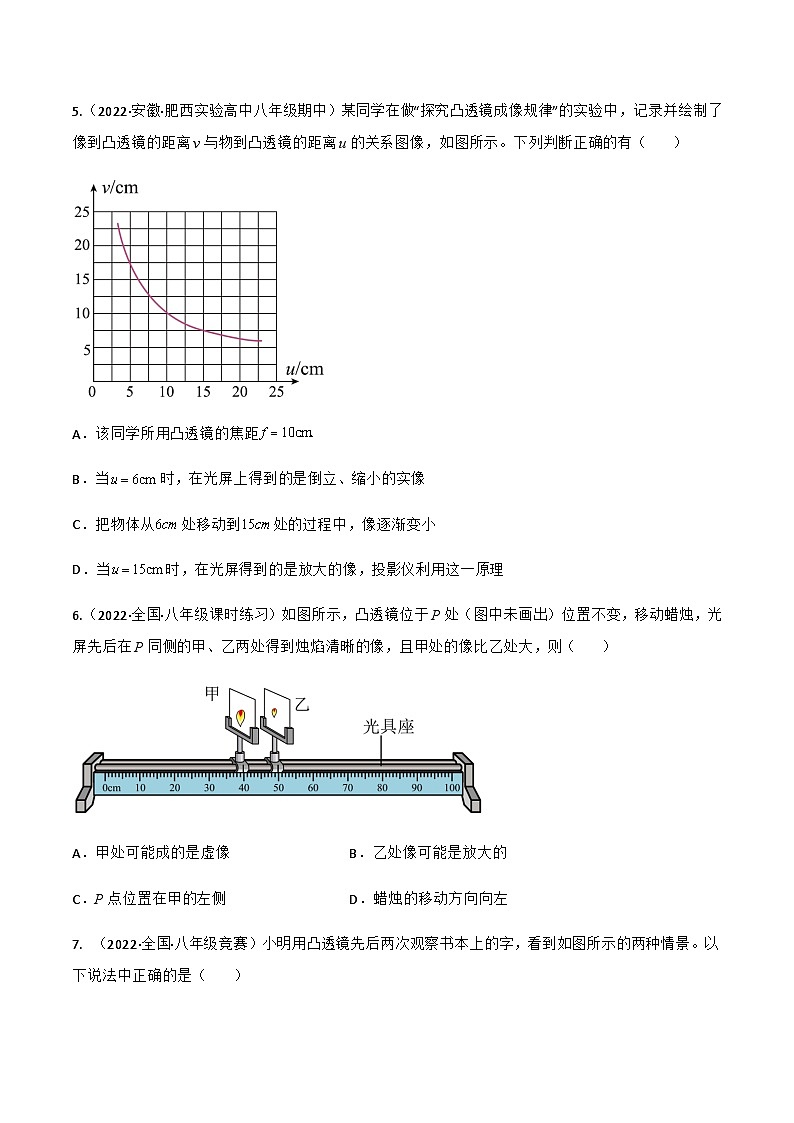

    5.(2022·安徽·肥西實驗高中八年級期中)某同學在做“探究凸透鏡成像規律”的實驗中,記錄并繪制了像到凸透鏡的距離v與物到凸透鏡的距離u的關系圖像,如圖所示。下列判斷正確的有( )
    A.該同學所用凸透鏡的焦距
    B.當時,在光屏上得到的是倒立、縮小的實像
    C.把物體從處移動到處的過程中,像逐漸變小
    D.當時,在光屏得到的是放大的像,投影儀利用這一原理
    6.(2022·全國·八年級課時練習)如圖所示,凸透鏡位于P處(圖中未畫出)位置不變,移動蠟燭,光屏先后在P同側的甲、乙兩處得到燭焰清晰的像,且甲處的像比乙處大,則( )
    A.甲處可能成的是虛像B.乙處像可能是放大的
    C.P點位置在甲的左側D.蠟燭的移動方向向左
    (2022·全國·八年級競賽)小明用凸透鏡先后兩次觀察書本上的字,看到如圖所示的兩種情景。以下說法中正確的是( )
    A.甲圖中成的是虛像;乙圖中成的是實像
    B.甲圖中書本在凸透鏡倍焦距以外;乙圖中書本在凸透鏡倍焦距以內
    C.甲圖中成像規律可應用于投影儀;乙圖中成像規律可應用于照相機
    D.甲圖中凸透鏡靠近書本,所成的像變??;乙圖中凸透鏡遠離書本,所成的像也變小
    8.(2022·江西省豐城中學八年級期中)在探究凸透鏡成像規律時,如圖甲所示,將A凸透鏡固定在光具座上35cm刻線處,將點燃的蠟燭放置在光具座上5cm刻線處,移動光屏,使?fàn)T焰在光屏上成清晰的像。由A凸透鏡成像中物距和像距的變化關系畫出圖像如圖乙所示;接著他保持蠟燭的位置不變,將凸透鏡A換為凸透鏡B并保持位置不變,移動光屏,使?fàn)T焰在光屏上成清晰的像,如圖丙所示。
    (1)實驗前就先調節燭焰、透鏡和光屏三者的中心大致在______,目的是______;
    (2)實驗一段時間后,蠟燭因燃燒變短,要使像能夠在光屏的中央,應將凸透鏡向 ______(選填“上”或“下”)調整;
    (3)請根據上述實驗現象和凸透鏡成像規律判斷:凸透鏡A的焦距是______cm,凸透鏡A的焦距______凸透鏡B的焦距(選填“大于”、“小于”或“等于”);
    (4)在甲圖中,保持凸透鏡不動,把蠟燭向右移動5cm,要想在光屏上再次得到清晰的像,應該把光屏向______(選填“左”或“右”)移動一段距離,像將______(選填“變大”、“變小”或“不變”);
    (5)圖丙所示的實驗現象可以說明______的成像特點(選填“照相機”、“幻燈機”或“放大鏡”);若保持透鏡位置不動,將光屏和蠟燭對調,在光屏上______(選填“能”或“不能”)成像。
    能力提升
    9.(2022·全國·八年級課時練習)有些轎車的可視倒車影像系統是在車尾牌照的上方裝一個攝像頭(圖中圈內),當汽車掛上倒擋時,倒車影像系統自動啟動,攝下的圖像顯示在屏上。若攝像頭焦距為0.5m,某次倒車,車后2m處的物體要能清晰成像,則下列說法正確的是( )
    A.車后的物體成放大的像
    B.與小孔成像原理一致
    C.鏡頭相當于凸透鏡,像距可以為0.4m
    D.倒車過程中,顯示在屏中的像越來越大
    10.(2022·全國·八年級課時練習)如圖所示,某同學用自制的水凸透鏡做凸透鏡成像實驗,在光屏上得到了清晰的像,關于下列現象分析,正確的是( )
    A.此時在光屏上得到的是倒立、放大的實像
    B.如果利用注射器繼續向水凸透鏡內注水,發現光屏上的像不清晰了,這時將光屏向透鏡方向移動,又能得到一個清晰更小的實像
    C.保持蠟燭和光屏不變,向左移動水凸透鏡到適當?shù)奈恢煤?,在光屏上可以得到一個倒立、等大的實像
    D.水凸透鏡內有一個小正方形紙片,則在光屏上不會得到蠟燭完整的像
    11.(2022·全國·八年級期末)探究凸透鏡成像的實驗中,蠟燭、凸透鏡和光屏的位置如圖所示,燭焰在光屏上恰好成一清晰的像。下列正確的是( )
    A.凸透鏡的焦距是 20cm
    B.將蠟燭和光屏都向右移動,光屏上可成清晰的像,該成像規律應用在照相機上
    C.在凸透鏡的左側放凹透鏡,要使光屏上成清晰縮小的像,則向左移動光屏
    D.用 f=15cm 的凸透鏡替換圖中透鏡,向右移動光屏,可在光屏上成清晰的像
    12.(2022·全國·八年級競賽)在用焦距為10cm的凸透鏡來探究其成像規律的實驗中:
    (1)當燭焰、凸透鏡位于圖甲中刻度對應的位置時,光屏上得到一個清晰的像,該像是一個倒立、______(選填“放大”或“縮小”)的實像。此時所成的像與______所成的像性質相同(填“照相機”、“投影儀”或“放大鏡”);
    (2)對于焦距相同的凸透鏡,一個物距應該對應唯一的一個像距,但從各組匯報數據中發現,物距均為12.00cm時,有三個小組所測像距分別為23.00cm,24.00cm,26.00cm.若他們的數據差別不是因?yàn)殚L(zhǎng)度測量誤差導致的,你認為出現這種情況的操作原因是______;
    (3)實驗一段時間后,發現蠟燭漸漸變短了,要使?fàn)T焰的像仍然成在光屏的中心,應該將光屏向______移動;
    (4)把圖甲中的凸透鏡看作眼睛的晶狀體,光屏看作視網膜。給“眼睛”戴上近視眼鏡,使?fàn)T焰在“視網膜”上成一清晰的像,如圖乙所示。若取下近視眼鏡,為使光屏上得到清晰的像,應將光屏______(選填“遠離”或“靠近”)透鏡。

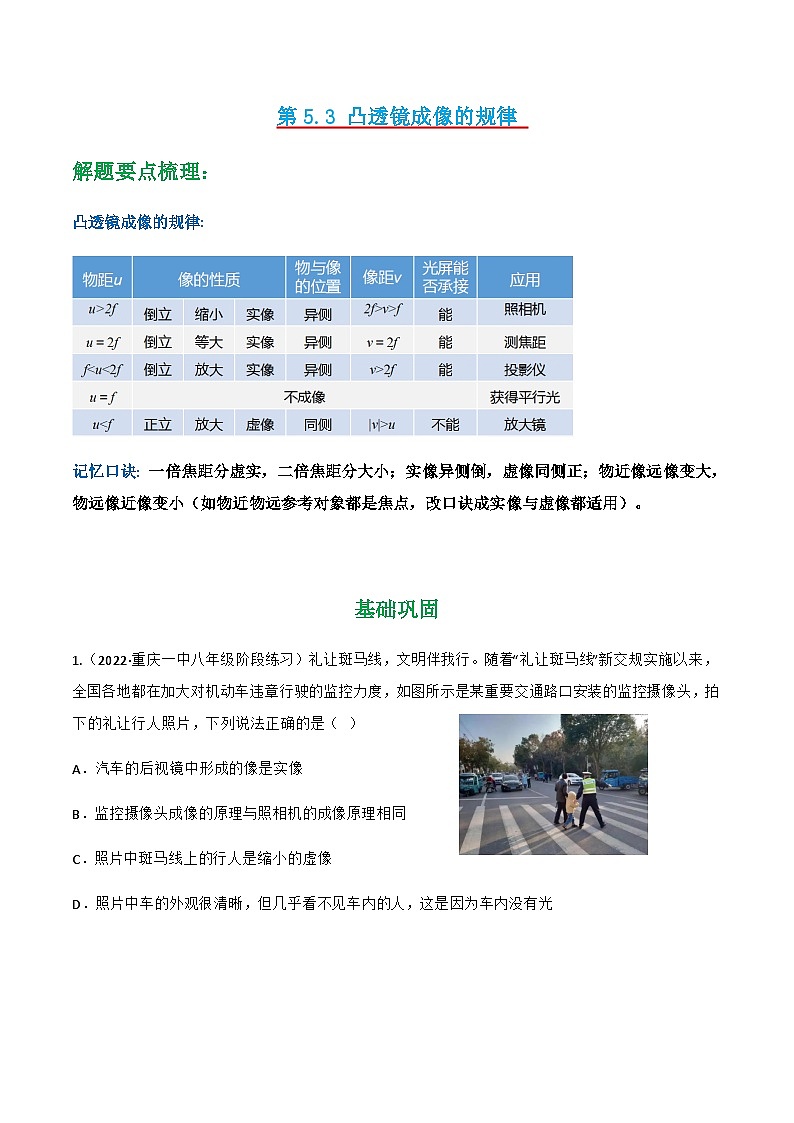

    第5.3 凸透鏡成像的規律
    解題要點梳理:
    凸透鏡成像的規律:
    記憶口訣: 一倍焦距分虛實,二倍焦距分大?。粚?shí)像異側倒,虛像同側正;物近像遠像變大,物遠像近像變小(如物近物遠參考對象都是焦點,改口訣成實像與虛像都適用)。
    基礎鞏固
    1.(2022·重慶一中八年級階段練習)禮讓斑馬線,文明伴我行。隨著“禮讓斑馬線”新交規實施以來,全國各地都在加大對機動車違章行駛的監控力度,如圖所示是某重要交通路口安裝的監控?cái)z像頭,拍下的禮讓行人照片,下列說法正確的是( )
    A.汽車的后視鏡中形成的像是實像
    B.監控?cái)z像頭成像的原理與照相機的成像原理相同
    C.照片中斑馬線上的行人是縮小的虛像
    D.照片中車的外觀很清晰,但幾乎看不見車內的人,這是因?yàn)檐噧?nèi)沒有光
    【答案】B
    【詳解】A.汽車后視鏡使用的是凸面鏡,形成的像是虛像,故A錯誤;B.監控?cái)z像頭的鏡頭和照相機的鏡頭都相當于一個凸透鏡,物距都大于二倍焦距,成的是倒立縮小的實像,成像原理是相同的,故B正確;C.照片是攝像頭拍到的,因?yàn)楸O(jiān)控?cái)z像頭的鏡頭相當于一個凸透鏡,根據凸透鏡的成像原理可得,照片中斑馬線上的行人是縮小的實像,故C錯誤;D.觀察照片發現,幾乎看不見車內的人,是因?yàn)檐噧?nèi)的人反射的光很弱,攝像頭幾乎無法成像,而不是因?yàn)檐噧?nèi)沒有光。故D錯誤。故選B。
    2.(2022·重慶八中八年級階段練習)如圖所示,F(xiàn)1、F2是凸透鏡的焦點,AB是放在凸透鏡前的物體,A′B′是AB經凸透鏡所成的像,下列成像正確的是( )
    A.B.
    C.D.
    【答案】D
    【詳解】A.物體在2倍焦距以外,像距在一倍焦距和二倍焦距之間,成倒立縮小的實像,圖中物體在2倍焦距以外,像距在2倍焦距以外,像不是縮小的,故A錯誤;B.物距在一倍焦距和2倍焦距之間,成倒立放大的實像,圖中像是正立的,故B錯誤;CD.從A點畫一條平行于主光軸的光線,經凸透鏡折射后過焦點,還有一條過凸透鏡的光心不改變方向的光線,兩條折射光線會聚于像點A'。同理,從B'點畫一條平行于主光軸的光線,經凸透鏡折射后過焦點,還有一條過光心不改變方向的光線,兩條折射光線會聚于像點B',連接A'B'就是AB的像,如圖所示:
    故D正確,C錯誤。故選D。
    3.(2022·重慶八中八年級階段練習)如圖所示,凸透鏡的焦距為10cm,此時蠟燭在光屏上成一個清晰的像。下列說法正確的是( )
    A.若蠟燭燃燒變短,燭焰在光屏上的像將向下移動
    B.若蠟燭向遠離凸透鏡方向移動,燭焰所成的像將逐漸變大
    C.若保持凸透鏡位置不動,交換蠟燭和光屏的位置,能在光屏上得到倒立縮小的實像,成像規律可以應用于照相機
    D.若保持蠟燭和光屏位置不動,向右移動透鏡的過程中,可能會在光屏上成一個倒立等大的像
    【答案】C
    【詳解】A.根據光線經過凸透鏡的光心將沿直線傳播的特點可知,若蠟燭燃燒變短,燭焰在光屏上的像將向上移動,故A錯誤;B.根據凸透鏡成像特點可知,物遠像近像變小,所以若蠟燭向遠離凸透鏡方向移動,燭焰所成的像將逐漸變小,故B錯誤;C.由圖可知,此時凸透鏡成倒立放大的實像,若交換蠟燭和光屏的位置,根據光路是可逆的可知,能在光屏上得到倒立縮小的實像,照相機就是利用這一成像規律,故C正確;D.根據凸透鏡成像特點可知,光屏上成一個倒立等大的像的要求是,物距像距都等于2倍焦距,即20cm,由圖可知,蠟燭與光屏之間的距離為45cm,所以向右移動透鏡的過程中,不可能會在光屏上成一個倒立等大的像,故D錯誤。故選C。
    4.(2022·重慶實驗外國語學校八年級期中)在探究凸透鏡成像規律的實驗中,當蠟燭和凸透鏡之間的距離為30cm時,在光屏上得到一個清晰、縮小的實像。下列說法正確的是( )
    A.該凸透鏡的焦距大于15cm
    B.將蠟燭遠離凸透鏡,所成的實像將變大
    C.當物距為20cm時,在光屏上可能成等大的實像
    D.用不透明的紙板將凸透鏡下半部分遮住,光屏上不能成完整的像
    【答案】C
    【詳解】A.當蠟燭和凸透鏡之間的距離為30cm時,在光屏上得到一個清晰、縮小的實像,所以物距u=30cm>2f,f
