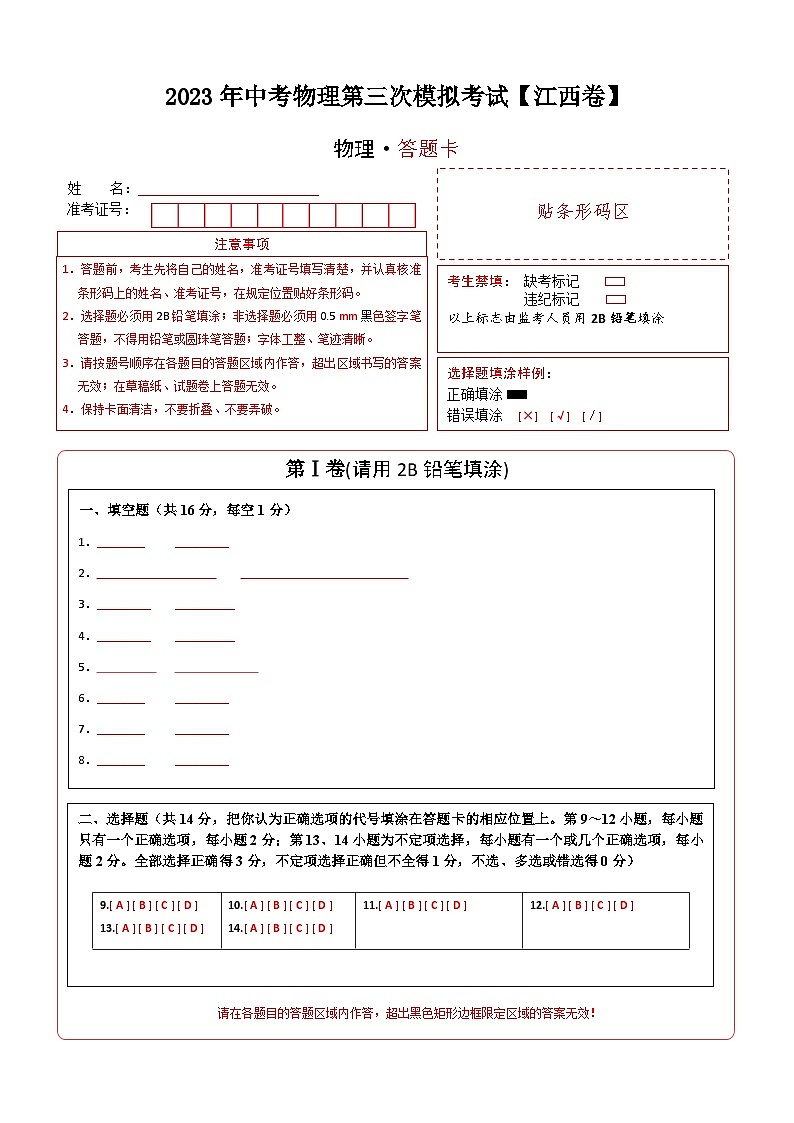

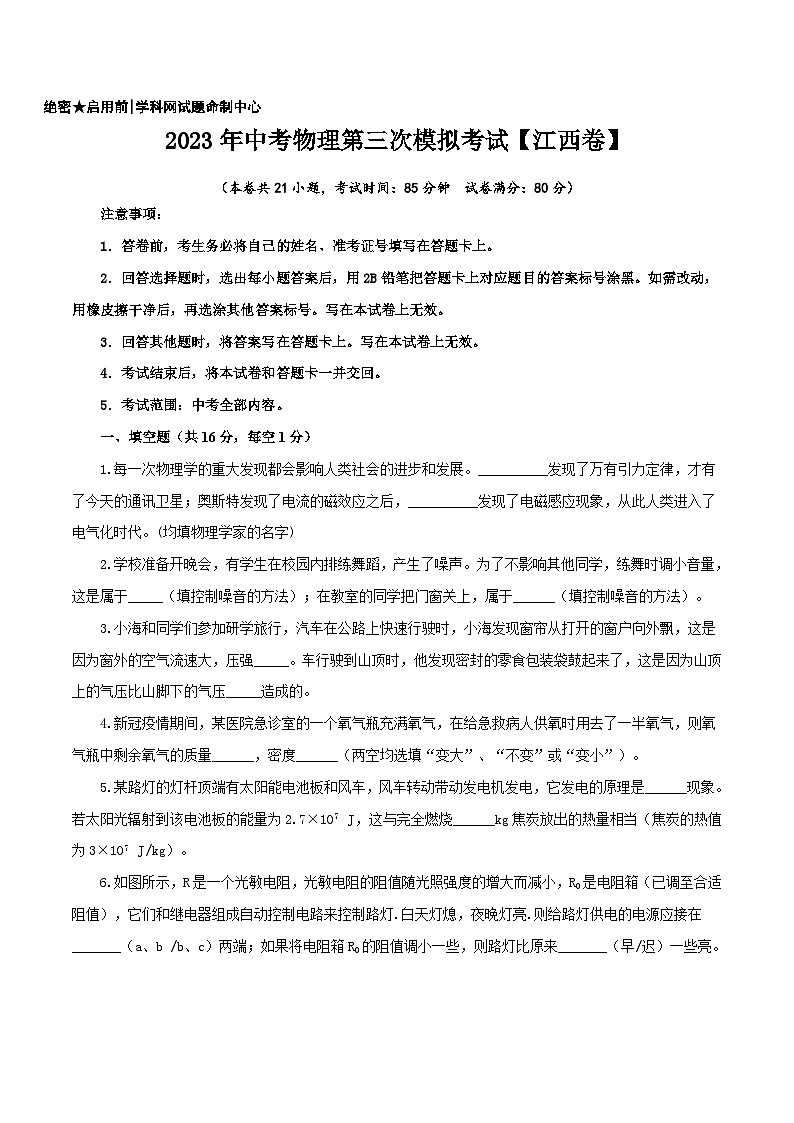

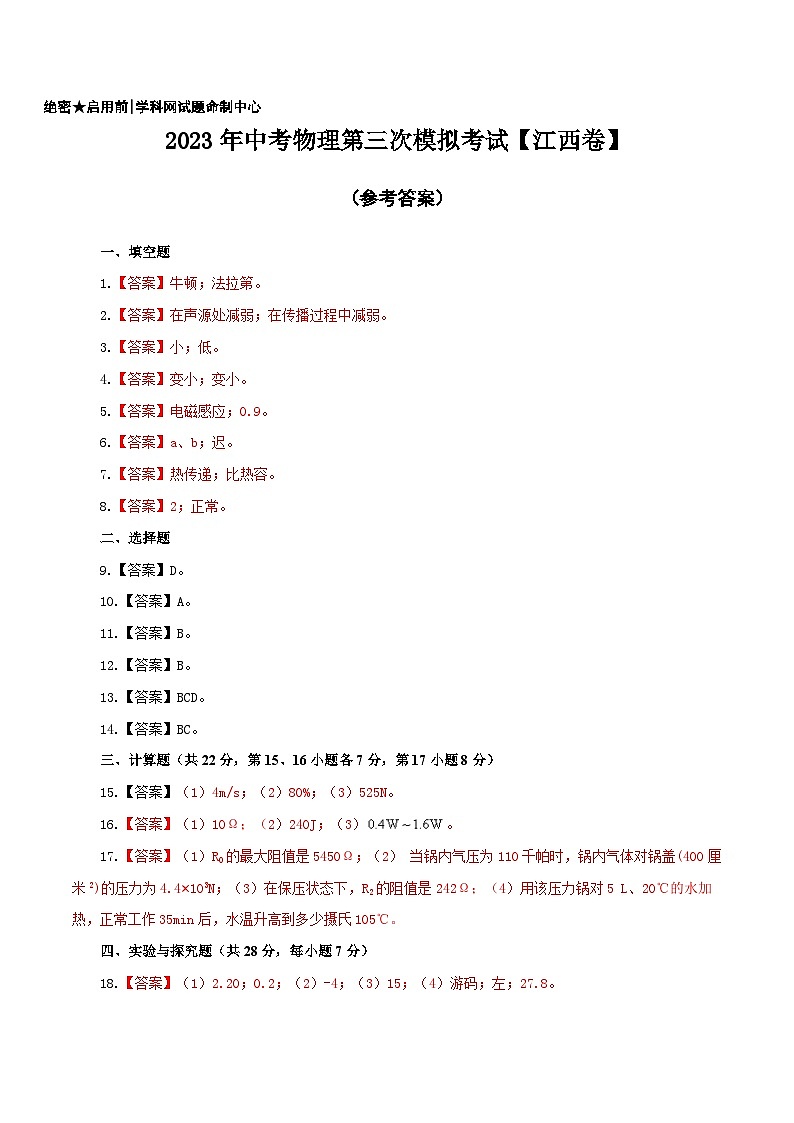

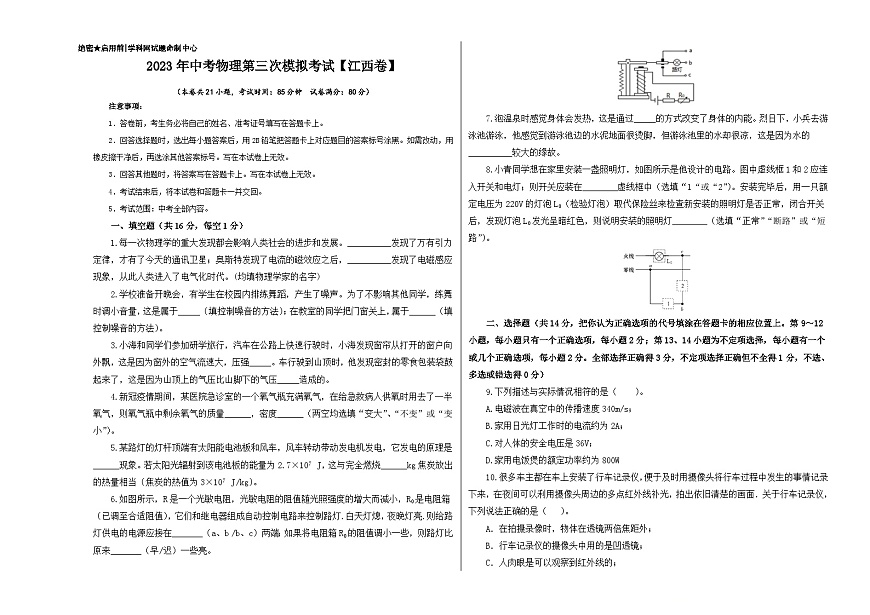

（江西卷）2023年中考物理第三次模擬考試（含考試版+答題卡+全解全析+參考答案）

這是一份（江西卷）2023年中考物理第三次模擬考試（含考試版+答題卡+全解全析+參考答案），文件包含江西卷2023年中考物理第三次模擬考試全解全析docx、江西卷2023年中考物理第三次模擬考試A4考試版docx、江西卷2023年中考數學第三次模擬考試A3考試版docx、江西卷2023年中考物理第三次模擬考試答題卡docx、江西卷2023年中考物理第三次模擬考試參考答案docx等5份試卷配套教學資源，其中試卷共35頁， 歡迎下載使用。

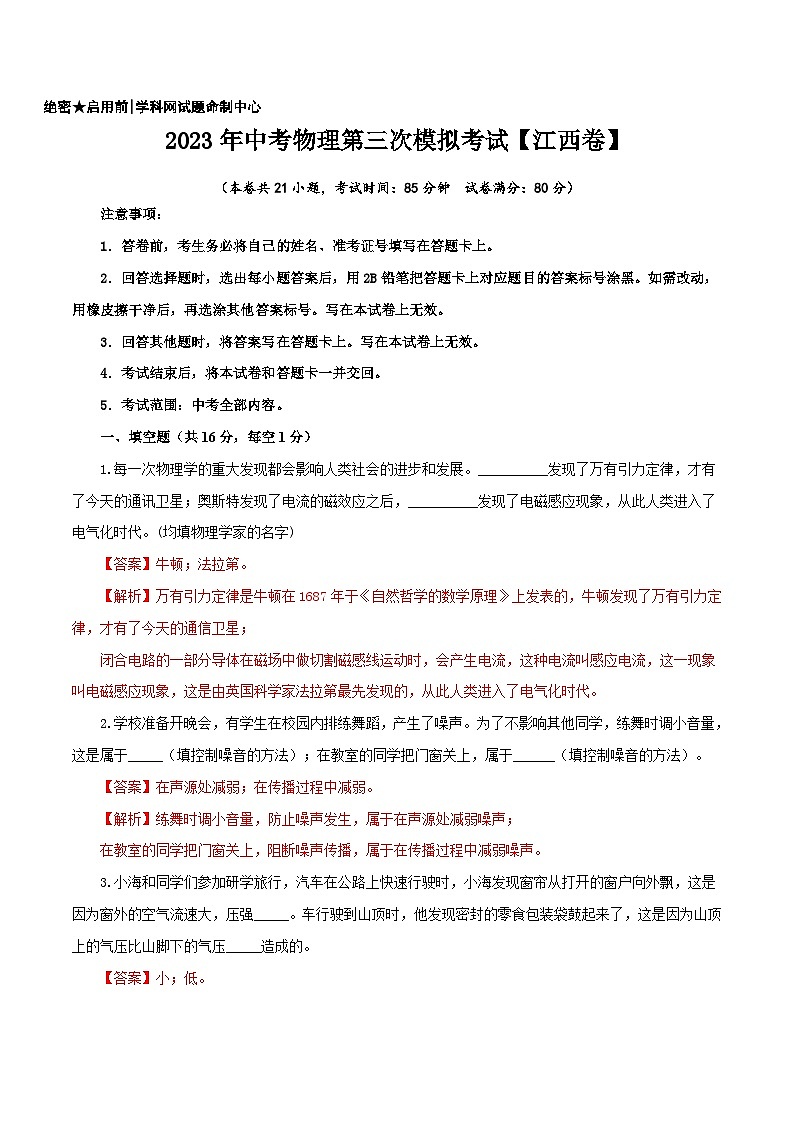

（本卷共21小題，考試時間：85分鐘 試卷滿分：80分）
注意事項：
1．答卷前，考生務必將自己的姓名、準考證號填寫在答題卡上。
2．回答選擇題時，選出每小題答案后，用2B鉛筆把答題卡上對應題目的答案標號涂黑。如需改動，用橡皮擦干凈后，再選涂其他答案標號。寫在本試卷上無效。
3．回答其他題時，將答案寫在答題卡上。寫在本試卷上無效。
4．考試結束后，將本試卷和答題卡一并交回。
5．考試范圍：中考全部內容。
一、填空題（共16分，每空1分）
1.每一次物理學的重大發現都會影響人類社會的進步和發展。__________發現了萬有引力定律，才有了今天的通訊衛星；奧斯特發現了電流的磁效應之后，__________發現了電磁感應現象，從此人類進入了電氣化時代。(均填物理學家的名字)
【答案】牛頓；法拉第。
【解析】萬有引力定律是牛頓在1687年于《自然哲學的數學原理》上發表的，牛頓發現了萬有引力定律，才有了今天的通信衛星；
閉合電路的一部分導體在磁場中做切割磁感線運動時，會產生電流，這種電流叫感應電流，這一現象叫電磁感應現象，這是由英國科學家法拉第最先發現的，從此人類進入了電氣化時代。
2.學校準備開晚會，有學生在校園內排練舞蹈，產生了噪聲。為了不影響其他同學，練舞時調小音量，這是屬于_____（填控制噪音的方法）；在教室的同學把門窗關上，屬于______（填控制噪音的方法）。
【答案】在聲源處減弱；在傳播過程中減弱。
【解析】練舞時調小音量，防止噪聲發生，屬于在聲源處減弱噪聲；
在教室的同學把門窗關上，阻斷噪聲傳播，屬于在傳播過程中減弱噪聲。
3.小海和同學們參加研學旅行，汽車在公路上快速行駛時，小海發現窗簾從打開的窗戶向外飄，這是因為窗外的空氣流速大，壓強_____。車行駛到山頂時，他發現密封的零食包裝袋鼓起來了，這是因為山頂上的氣壓比山腳下的氣壓_____造成的。
【答案】??；低。
【解析】根據流體壓強和流速的關系知道，車行駛時，打開車窗，窗外的空氣流速大壓強小，窗內的空氣流速小壓強大，窗簾受到向外的壓強大于向內的壓強，把窗簾壓向窗外；
因為大氣壓隨高度增加而減小，所以山頂上的氣壓比山腳下的氣壓低，車行駛到山頂時，外界大氣壓變小，而密封的零食包裝袋內氣壓不變，袋內的氣壓大于外部大氣壓，所以，包裝袋會鼓起來。
4.新冠疫情期間，某醫院急診室的一個氧氣瓶充滿氧氣，在給急救病人供氧時用去了一半氧氣，則氧氣瓶中剩余氧氣的質量______，密度______（兩空均選填“變大”、“不變”或“變小”）。
【答案】變小；變小。
【解析】[1]充滿氧氣的氧氣瓶，在給急救病人供氧時用去了一半氧氣，氧氣質量減半，故氧氣瓶中剩余氧氣的質量變小。
[2]剩余氧氣還充滿整個氧氣瓶，故剩余氧氣體積不變，而氧氣瓶中剩余氧氣的質量變小，根據，剩余氧氣的密度變小。
5.某路燈的燈桿頂端有太陽能電池板和風車，風車轉動帶動發電機發電，它發電的原理是______現象。若太陽光輻射到該電池板的能量為2.7×107 J，這與完全燃燒______kg焦炭放出的熱量相當（焦炭的熱值為3×107 J/kg）。
【答案】電磁感應；0.9。
【解析】(1)將閉合回路的一部分導線在磁場中做切割磁感線運動時，電路中會產生感應電流，這個現象叫電磁感應現象，發電機就是根據這個原理制成的。
(2)由可知，焦炭的質量。
6.如圖所示，R是一個光敏電阻，光敏電阻的阻值隨光照強度的增大而減小，R0是電阻箱（已調至合適阻值），它們和繼電器組成自動控制電路來控制路燈.白天燈熄，夜晚燈亮.則給路燈供電的電源應接在_______（a、b /b、c）兩端；如果將電阻箱R0的阻值調小一些，則路燈比原來_______（早/遲）一些亮。
【答案】a、b；遲。

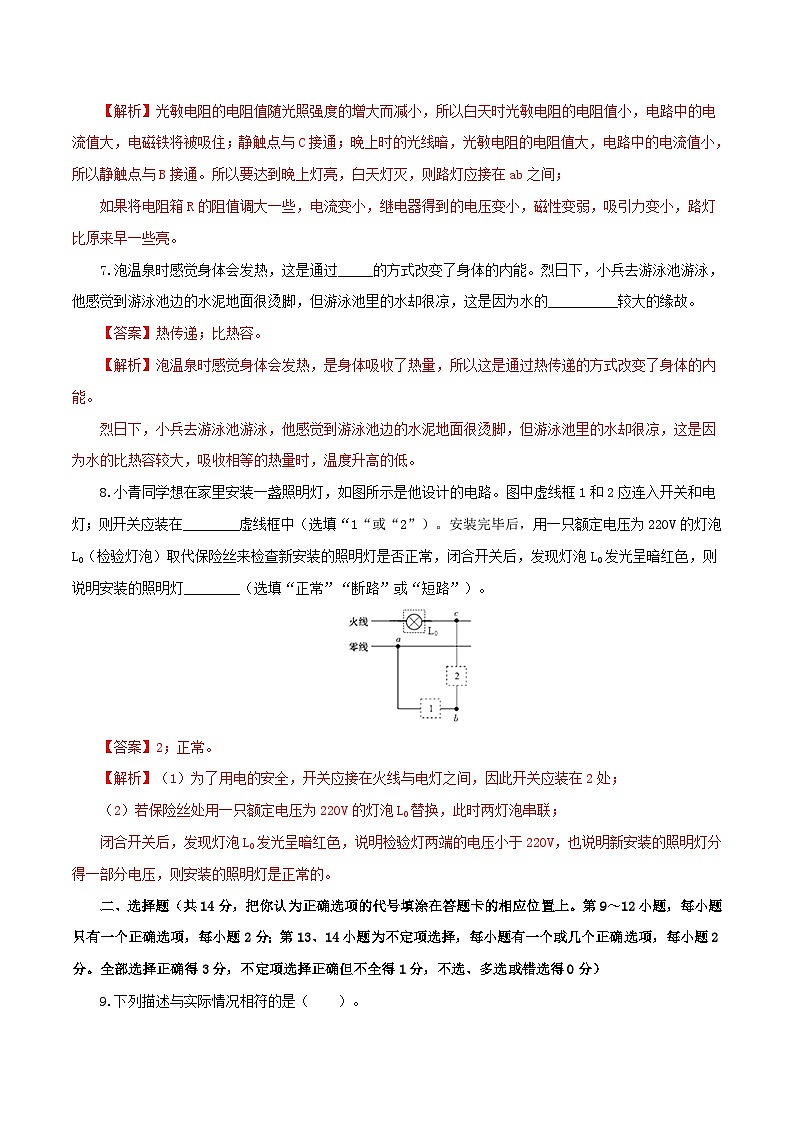

【解析】光敏電阻的電阻值隨光照強度的增大而減小，所以白天時光敏電阻的電阻值小，電路中的電流值大，電磁鐵將被吸住；靜觸點與C接通；晚上時的光線暗，光敏電阻的電阻值大，電路中的電流值小，所以靜觸點與B接通。所以要達到晚上燈亮，白天燈滅，則路燈應接在ab之間；
如果將電阻箱R的阻值調大一些，電流變小，繼電器得到的電壓變小，磁性變?nèi)?，吸引力變小，路燈比原來早一些亮?br>7.泡溫泉時感覺身體會發熱，這是通過_____的方式改變了身體的內能。烈日下，小兵去游泳池游泳，他感覺到游泳池邊的水泥地面很燙腳，但游泳池里的水卻很涼，這是因為水的__________較大的緣故。
【答案】熱傳遞；比熱容。
【解析】泡溫泉時感覺身體會發熱，是身體吸收了熱量，所以這是通過熱傳遞的方式改變了身體的內能。
烈日下，小兵去游泳池游泳，他感覺到游泳池邊的水泥地面很燙腳，但游泳池里的水卻很涼，這是因為水的比熱容較大，吸收相等的熱量時，溫度升高的低。
8.小青同學想在家里安裝一盞照明燈，如圖所示是他設計的電路。圖中虛線框1和2應連入開關和電燈；則開關應裝在________虛線框中（選填“1“或“2”）。安裝完畢后，用一只額定電壓為220V的燈泡L0（檢驗燈泡）取代保險絲來檢查新安裝的照明燈是否正常，閉合開關后，發現燈泡L0發光呈暗紅色，則說明安裝的照明燈________（選填“正?！薄皵嗦贰被颉岸搪贰保?。
【答案】2；正常。
【解析】（1）為了用電的安全，開關應接在火線與電燈之間，因此開關應裝在2處；
（2）若保險絲處用一只額定電壓為220V的燈泡L0替換，此時兩燈泡串聯；
閉合開關后，發現燈泡L0發光呈暗紅色，說明檢驗燈兩端的電壓小于220V，也說明新安裝的照明燈分得一部分電壓，則安裝的照明燈是正常的。
二、選擇題（共14分，把你認為正確選項的代號填涂在答題卡的相應位置上。第9～12小題，每小題只有一個正確選項，每小題2分；第13、14小題為不定項選擇，每小題有一個或幾個正確選項，每小題2分。全部選擇正確得3分，不定項選擇正確但不全得1分，不選、多選或錯選得0分）
9.下列描述與實際情況相符的是（ ）。
A.電磁波在真空中的傳播速度340m/s；
B.家用日光燈工作時的電流約為2A；
C.對人體的安全電壓是36V；
D.家用電飯煲的額定功率約為800W
【答案】D。
【解析】A.電磁波在真空中的傳播速度最大，為3.0×108 m/s，故A不符合題意；
B.家用日光燈的額定功率約為25W，額定電壓是220V，由P=UI知道，額定電流是0.11A，故B不符合題意；
C.對人體的安全電壓不高于36V，故C不符合題意；
D.家用電飯煲正常工作的電流在4A左右，額定功率大約為P=UI=220V×4A=880W，
接近800W，故D符合題意。故選D。
10.很多車主都在車上安裝了行車記錄儀，便于及時用攝像頭將行車過程中發生的事情記錄下來，在夜間可以利用攝像頭周邊的多點紅外線補光，拍出依舊清楚的畫面．關于行車記錄儀，下列說法正確的是（ ）。
A．在拍攝錄像時，物體在透鏡兩倍焦距外；
B．行車記錄儀的攝像頭中用的是凹透鏡；
C．人肉眼是可以觀察到紅外線的；
D．在拍攝錄像時，物體在透鏡一倍焦距內
【答案】A。
【解析】攝像機的鏡頭與照相機的鏡頭類似，應用的凸透鏡成實像時u＞2f，成倒立縮小的實像；故A正確，D錯誤；
行車記錄儀的攝像頭中用的是凸透鏡，故B錯誤；
紅外線屬于不可見光，人肉眼是不可以觀察到紅外線的，故C錯誤；故應選A。

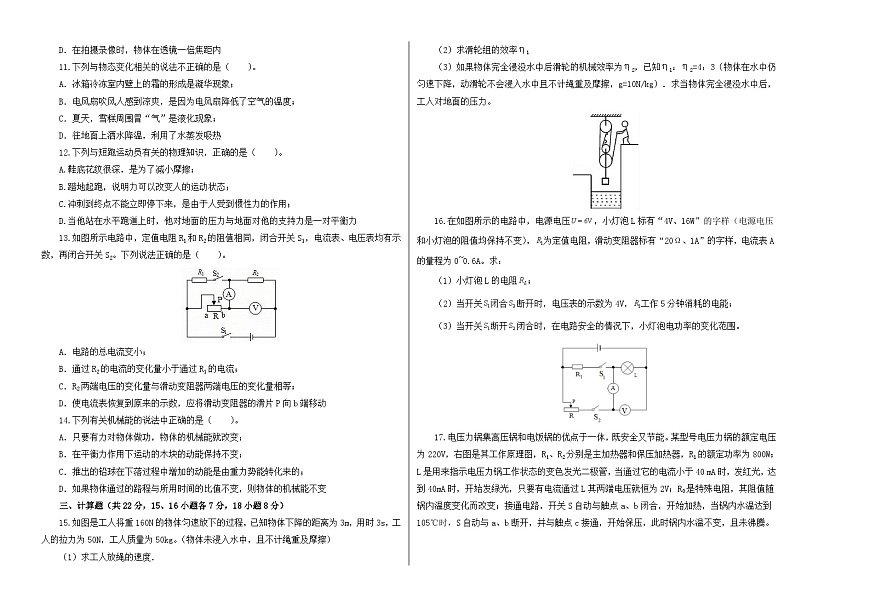

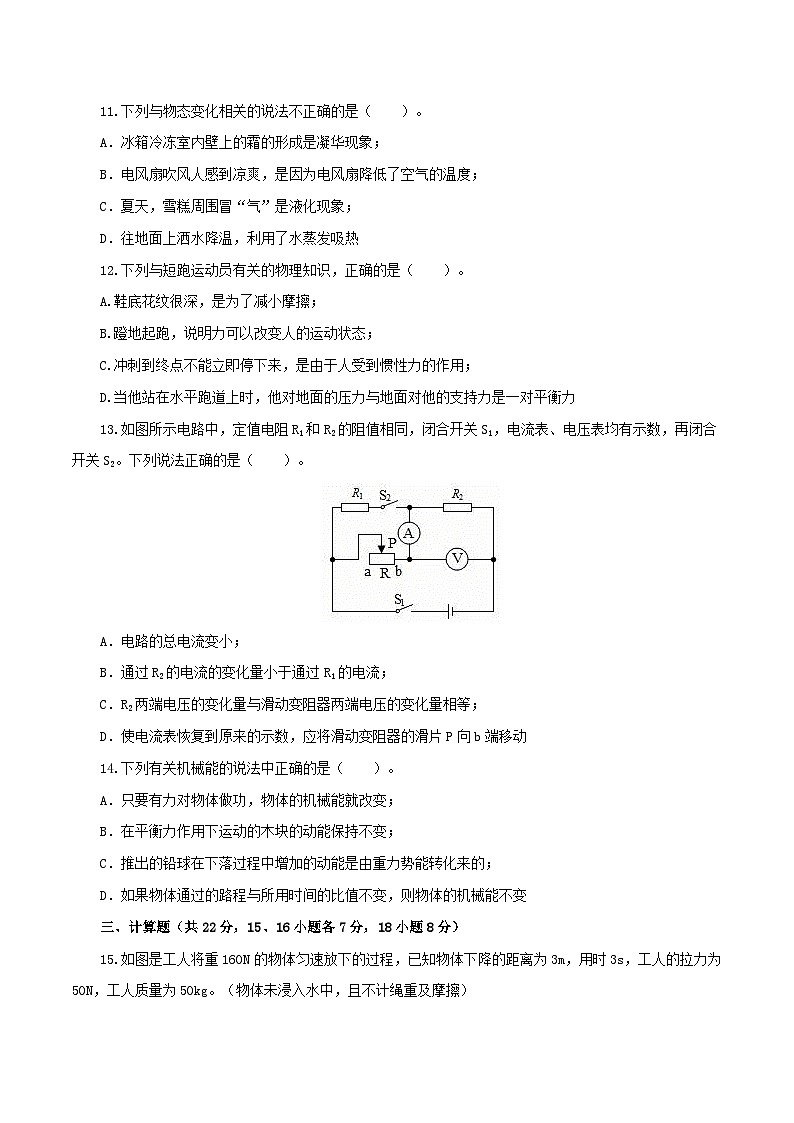

11.下列與物態變化相關的說法不正確的是（ ）。
A．冰箱冷凍室內壁上的霜的形成是凝華現象；
B．電風扇吹風人感到?jīng)鏊且驗殡婏L扇降低了空氣的溫度；
C．夏天，雪糕周圍冒“氣”是液化現象；
D．往地面上灑水降溫，利用了水蒸發吸熱
【答案】B。
【解析】A．冰箱冷凍室內的霜，是空氣中的水蒸氣形成的小冰晶，這是凝華現象，A正確，不合題意；
B．電風扇吹風人感到?jīng)鏊且驗殡婏L扇加快人體表面空氣的流速，人體表面的液體蒸發吸收熱量，使人感到?jīng)鏊?，不是電風扇降低了空氣的溫度，B錯誤，符合題意；
C．夏天，雪糕周圍冒“氣”是因為周圍的水蒸氣遇冷，放熱，液化成小水珠，這是液化現象，C正確，不合題意；
D．往地面上灑水降溫，利用了水蒸發吸收熱量，D正確，不合題意。故選B。
12.下列與短跑運動員有關的物理知識，正確的是（ ）。
A.鞋底花紋很深，是為了減小摩擦；
B.蹬地起跑，說明力可以改變?nèi)说倪\動狀態；
C.沖刺到終點不能立即停下來，是由于人受到慣性力的作用；
D.當他站在水平跑道上時，他對地面的壓力與地面對他的支持力是一對平衡力
【答案】B。
【解析】A.運動員的鞋底花紋很深，是采用了增大接觸面粗糙程度的方法，可以增大與地面間摩擦，故A錯誤；
B.運動員用力蹬地起跑，由靜止變?yōu)檫\動，說明力可以改變物體的運動狀態，故B正確；
C.運動員到達終點前，以較快的速度向前運動，運動員由于慣性還要保持原來的運動狀態向前運動，不能立即停下來，慣性是物體的一種性質，慣性不是力，故C錯誤；
D.當他站在水平跑道上時，他對地面的壓力與地面對他的支持力作用在兩個物體上，不是一對平衡力，故D錯誤。故選B。
13.如圖所示電路中，定值電阻R1和R2的阻值相同，閉合開關S1，電流表、電壓表均有示數，再閉合開關S2。下列說法正確的是（ ）。
A．電路的總電流變?。?br>B．通過R2的電流的變化量小于通過R1的電流；
C．R2兩端電壓的變化量與滑動變阻器兩端電壓的變化量相等；
D．使電流表恢復到原來的示數，應將滑動變阻器的滑片P向b端移動
【答案】BCD。
【解析】（1）由電路圖可知，閉合開關S1時，R與R2串聯，電流表測電路中的電流，電壓表測R2兩端的電壓，
再閉合開關S2后，R1與R并聯后再與R2串聯，電流表測R支路的電流，電壓表測R2兩端的電壓，
因并聯電路中總電阻小于任何一個分電阻，
所以，R1與R并聯后的總電阻小于R的阻值，則電路的總電阻變小，
由I＝可知，電路的總電流變大，故A錯誤；
由串聯電路的分壓特點可知，并聯部分的電壓變小，R兩端的電壓變小，
由I＝可知，R的阻值不變時，通過R的電流變小，即電流表的示數變小，
因并聯電路中干路電流等于各支路電流之和，且干路電流變大，通過R的電流變小，
所以，通過R1的電流變大，且通過R1電流的增加量大于通過R2電流的增加量，故B正確；
因R2兩端電壓和滑動變阻器兩端電壓的電壓之和等于電源的電壓，
所以，R2兩端電壓的變化量與滑動變阻器兩端電壓的變化量相等，故C正確；
（2）當滑片P向a端移動時，接入電路中的電阻變大，并聯部分的總電阻變大，
由串聯電路的分壓特點可知，并聯部分電壓變大，R2兩端的電壓變小，
則通過R1的電流變大，干路電流變小，
由并聯電路的電流特點可知，通過R的電流變小，即電流表的示數變??；
同理可知，當滑片P向b端移動時，通過R1的電流變小，干路電流變大，通過R的電流變大，電流表的示數變大，
所以，要使電流表恢復到原來的示數，應將滑動變阻器的滑片P向b端移，故D正確。故選：BCD。
14.下列有關機械能的說法中正確的是（ ）。
A．只要有力對物體做功，物體的機械能就改變；
B．在平衡力作用下運動的木塊的動能保持不變；
C．推出的鉛球在下落過程中增加的動能是由重力勢能轉化來的；
D．如果物體通過的路程與所用時間的比值不變，則物體的機械能不變
【答案】BC。
【解析】A、力對物體做功，物體的機械能不一定改變，如給輪胎打氣時，對打氣筒做功，打氣筒發熱，即打氣筒的內能增加，機械能不變，故A錯誤；
B、在平衡力作用下運動的木塊，質量和速度均不變，因此動能保持不變；故B正確；
C、推出的鉛球在下落過程中，質量不變，速度增加，高度減小，因此重力勢能減小、動能增加，即增加的動能是由重力勢能轉化來的；故C正確；
D、物體通過的路程與所用時間的比值等于速度，物體的質量和速度不變，說明動能不變，機械能等于動能和勢能之和，因此機械能可能增加，可能減小，也可能不變，故D錯誤。故選BC。
三、計算題（共22分，15、16小題各7分，18小題8分）
15.如圖是工人將重160N的物體勻速放下的過程，已知物體下降的距離為3m，用時3s，工人的拉力為50N，工人質量為50kg。（物體未浸入水中，且不計繩重及摩擦）
（1）求工人放繩的速度．
（2）求滑輪組的效率η1
（3）如果物體完全浸沒水中后滑輪的機械效率為η2，已知η1：η2=4：3（物體在水中仍勻速下降，動滑輪不會浸入水中且不計繩重及摩擦，g=10N/kg）．求當物體完全浸沒水中后，工人對地面的壓力。
【答案】（1）4m/s；（2）80%；（3）525N。
【解析】（1）根據題意知道，物體下降速度是：v=h/t=3m/3s=1m/s；
由圖知道滑輪組的有效繩子段數是n=4，所以工人放繩的速度是：v繩 =4v物 =4×1m/s=4m/s；
（2）因為n=4，所以繩子運動距離是：s=4h=4×3m=12m；
工人放繩子的有用功是：W有用=Gh=160N×3m=480J；
放繩子的總功是：W總 =Fs=50N×12m=600J；
所以，滑輪組的效率是：η1 =W有用/W總×100%=480J/600J×100%=80%；
（3）物體未浸入水中時，不計繩重及摩擦，動滑輪受到重物對它的拉力、本身的重力、繩子的拉力，由F=（G動+G）/n知道，動滑輪重力是：G動=4F-G=4×50N-160N=40N；
又因為η1：η2 =4：3，所以物體完全浸沒水中后滑輪組的機械效率是：η2=3η1/4 =3/4×80%=60%；
物體完全浸沒水中后，滑輪組對物體的拉力做的功為有用功，不計繩重及摩擦，克服動滑輪重力做的功為額外功，則此時滑輪組的機械效率是：η2=W′有用/W′總=F拉物h/F拉物h+G動h=F拉物/F拉物+40N=60%，解得F拉物 =60N；
當完全入水后，動滑輪受到重物向下的拉力、自身向下的重力、4段繩子向上的拉力，由力的平衡條件可知：4F繩=F拉物+G動，故人對繩子的拉力是：F繩=（F拉物+G動）/4=（60N+40N）/4=25N，
此時人受豎直向下的重力、豎直向下的拉力、豎直向上的支持力，由于物體間力的作用是相互的，所以繩子對人的拉力也為25N；而人的重力是：G人=m人g=50kg×10N/kg=500N，
人受到豎直向上的支持力是：F支 =G人+F繩=500N+25N=525N，根據物體間力的作用是相互的知道，則人對地面的壓力是525N。
16.在如圖所示的電路中，電源電壓，小燈泡L標有“4V、16W”的字樣（電源電壓和小燈泡的阻值均保持不變），為定值電阻，滑動變阻器標有“20Ω、1A”的字樣，電流表A的量程為0~0.6A。求：
（1）小燈泡L的電阻；
（2）當開關閉合斷開時，電壓表的示數為4V，工作5分鐘消耗的電能；
（3）當開關斷開閉合時，在電路安全的情況下，小燈泡電功率的變化范圍。
【答案】（1）10Ω；（2）240J；（3）。
【解析】（1）小燈泡的電阻為
（2）當開關閉合斷開時，電阻與小燈泡L串聯，電壓表V測量的是小燈泡兩端的電壓，
電阻兩端的電壓，
流過的電流；
工作5分鐘消耗的電能；
（3）當開關斷開閉合時，小燈泡L與滑動變阻器串聯。小燈泡的額定電流
滑動變阻器允許通過的最大電流為1A，電流表允許通過的最大電流為0.6A，燈泡允許通過的最大電流0.4A，此時電路允許通過的最大電流，小燈泡的最大功率；
當滑動變阻器阻值最大時，整個電路的電阻；
此時通過小燈泡的最小電流；
小燈泡的最小功率。
答：（1）小燈泡L的電阻為10Ω；（2）工作5分鐘消耗的電能為240J；（3）小燈泡電功率的變化范圍為。
17.電壓力鍋集高壓鍋和電飯鍋的優點于一體，既安全又節能。某型號電壓力鍋的額定電壓為220V，右圖是其工作原理圖，R1、R2分別是主加熱器和保壓加熱器，R1的額定功率為800W；L是用來指示電壓力鍋工作狀態的變色發光二極管，當通過它的電流小于40 mA時，發紅光，達到40mA時，開始發綠光，只要有電流通過L其兩端電壓就恒為2V；R0是特殊電阻，其阻值隨鍋內溫度變化而改變；接通電路，開關S自動與觸點a、b閉合，開始加熱，當鍋內水溫達到105℃時，S自動與a、b斷開，并與觸點c接通，開始保壓，此時鍋內水溫不變，且未沸騰。

（1）電壓力鍋正常工作時，若指示燈L發綠光，求R0的最大阻值；
（2） 當鍋內氣壓為110千帕時，鍋內氣體對鍋蓋(400厘米2)的壓力多大?
（3）在保壓狀態下，加熱器正常工作1h耗電0.2kWh，求R2的阻值；
（4）用該壓力鍋對5 L、20℃的水加熱，正常工作35min后，求水溫升高到多少攝氏度?（已知消耗的電能有90％被有效利用，水的比熱容為4.2×103J／(kg·℃)。
【解析】（1）要使指示燈發綠光，電路中的最小電流I為40mA，L兩端電壓恒為2V，
則R0兩端電壓U0=U額－UL=220V－2V=218V，R0===5450Ω；
（2）根據公式，得400cm2受到的壓力：；
（3）保壓時，加熱器R2工作，加熱器電功率P2===0.2KW=200W，
R2===242Ω；
（4）假設電壓力鍋在35min內一直處于加熱狀態，則水吸收的熱量：Q吸=η（P1+P2）t
Q吸=90％×（800W+200W）×35×60s=1.89×106J；
Q吸=c水m水（t－t0）=c水ρ水V水（t－t0）
1.89×106J=4.2×103J/（kg?℃）×103kg/m3×5×10－3m3×（t－20℃）；
t=110℃，
由于鍋內水溫達到105℃時，壓力鍋處于保壓狀態，溫度保持不變，所以吸熱后水溫升高到105℃。
答：（1）R0的最大阻值是5450Ω；（2） 當鍋內氣壓為110千帕時，鍋內氣體對鍋蓋(400厘米2)的壓力為4.4×103N；（3）在保壓狀態下，R2的阻值是242Ω；（4）用該壓力鍋對5 L、20℃的水加熱，正常工作35min后，水溫升高到多少攝氏105℃。
四、實驗與探究題（共28分，每小題7分）
18.親愛的同學：你會使用下面的基本實驗儀器嗎？
(1)如圖所示，用A、B兩把刻度尺測同一木塊的長度，其中放置正確的刻度尺，讀數為______cm；放置不正確的刻度尺的分度值為______cm。
(2)如圖甲、乙所示，是用同一支溫度計測量某地當天正午與晚上的氣溫時的示數，則晚上氣溫示數是______℃；
(3)如圖所示，用量筒測一小石塊的體積，該小石塊的體積為______cm3。
(4)用天平測物體質量：①調節天平平衡時，將天平放在水平桌面上，再將______移至標尺左端的零刻線處，發現天平指針靜止時如下圖甲所示，此時應將平衡螺母向______（選填“左”或“右”）調節，使天平平衡。②圖乙中被測物體的質量是______g。
【答案】（1）2.20；0.2；（2）-4；（3）15；（4）游碼；左；27.8。
【解析】(1)[1][2]使用刻度尺時刻度線越貼近物體誤差越小，所以A刻度尺的放置方法正確，A刻度尺1cm又分為10個小刻度，故最小刻度值為1mm；刻度尺測長度時，從零刻線開始測起，物體的長度即A刻度尺的讀數為2.20cm，B刻度尺1cm分為5個小刻度，故B刻度尺的分度值為0.2cm。
(2)[3]實驗室常用液體溫度計是利用測溫液體的熱脹冷縮性質制成的；由圖知：在溫度計上，10℃之間有10個小格，一個小格代表1℃，所以溫度計的分度值都為1℃；甲溫度計上液柱最高處在0℃以上，說明溫度高于0℃，為4℃；乙溫度計液柱最高處在0℃以下，說明溫度低于0℃，為-4℃，即晚上氣溫示數是-4℃。
(3)[4]如圖所示，量筒中水的體積為V1=25 cm3，小石塊和水的總體積為V2=55 cm3，小石塊的體積為
V=V2-V1=55cm3-40cm3=15cm3
(4)①[5][6]調節天平平衡時，首先把天平放在水平臺上，游碼移到標尺左端的零刻度線處。如圖，指針指到分度盤的右側，說明天平的左端上翹，平衡螺母應向上翹的左端移動。
②[7]圖乙中被測物體的質量m=20g+5g+2.8g=27.8g。
19.小亮在“探究電流與電阻的關系”實驗中，使用的實驗器材有：電池組、電流表、電壓表、開關、5Ω、10Ω、15Ω、20Ω的定值電阻、滑動變阻器各一個、導線若干。
（1）先將5Ω的電阻接入如圖甲所示電路中，將滑動變阻器的滑片放到______端；小亮在檢查電路時，發現錯接了一根導線，請你在這根導線上打“×”，并補畫出正確的那根導線______。
（2）電路正確后，閉合開關，同時調節滑動變阻器，當電壓表示數如圖乙所示時，此時記下的電流表示數應為______A。
（3）斷開開關，將電阻由5Ω換成10Ω；再閉合開關，同時調節滑動變阻器，______，記下電流表示數（將實驗過程補充完整）；更換不同阻值電阻重復實驗。
（4）小亮用如圖丙所示電路，測量額定電壓為U額 的小燈泡正常發光時的電阻，（U額 小于電源電壓），電阻R0 已知，將下面實驗步驟補充完整。
①只閉合開關______，移動滑動變阻器滑片使電壓表示數為U額 ；
②只閉合開關______，保持滑動變阻器滑片位置不變，讀出電壓表示數為U1 ；
③小燈泡電阻RL =______。（用物理量符號表示）
【答案】左；如圖；0.44；保持電壓表示數不變；S、S2 ；S、S1；。
【解析】（1）在連接電路時，應將滑動變阻器的滑片移動到阻值最大處以保護電路，即將滑動變阻器的滑片放到左端，由圖甲的電路可知，電流表并聯接入而電壓表串聯接入，改正如下圖所示：
（2）由圖乙可知，電壓表的量程為0～3V，分度值為0.1V，故此時電壓表示數應為2.2V，故由歐姆定律可知，此時電流表的示數應為；
（3）因探究的是電流與電阻的關系，故應控制電阻兩端電壓不變，將電阻由5換成10后，應調節滑動變阻器，保持電壓表示數不變，記下電流表示數，更換不同阻值電阻重復實驗。
（4）只閉合開關S、S2 ，此時電壓表測小燈泡兩端電壓，移動滑動變阻器滑片使電壓表示數為U額 ，則由歐姆定律可得，此時電路中的電流為
只閉合開關S、S1 ，此時電壓表測小燈泡與電阻R0 兩端電壓之和，此時電路中的電流為
因電路中的電流不變，故有
解得小燈泡電阻 。
20.在探究“杠桿的平衡條件”實驗中，所用的實驗器材有：杠桿（杠桿上每小格長為2cm）支架、彈簧測力計、刻度尺、細線和質量相同的鉤碼若干個。
（1）實驗時，使杠桿在水平位置平衡，應將如圖甲所示杠桿左端的平衡螺母適當往________調，或將杠桿右端的平衡螺母適當往________（均選填“左”或“右”）調；
（2）如圖乙所示，調節好杠桿后在杠桿左邊距離支點4格的A處掛了2個鉤碼，為使杠桿平衡，應在杠桿右邊距離支點8格的B處掛________個鉤碼；
（3）完成探究后小明又提出新的問題：“若支點不在杠桿的中點，杠桿的平衡條件是否仍然成立？”于是小明利用如圖丙所示裝置進行探究，在杠桿D點處掛上2個鉤碼，用彈簧測力計在C點處豎直向上拉，使杠桿在水平位置平衡，此時彈簧測力示數為________N。以彈簧測力計的拉力為動力F1，鉤碼處繩子拉力為阻力F2，多次調整力和力臂的大小進行測量，當杠桿水平平衡時發現：F1L1總是________F2L2，其原因是________；
（4）小明將圖丙中彈簧測力計拉力的作用點從C點移到E點，使杠桿仍在水平位置平衡，如圖丁所示，此時彈簧測力計的拉力是________N。
【答案】（1）右；右；（2）1；（3）3.3；大于；杠桿的重心沒有通過支點，杠桿的自重對杠桿平衡有影響；（4）1.1。
【解析】（1）實驗時，杠桿左端下沉，說明杠桿的重心在支點的左則，故重心應向右移動，因此應將如圖甲所示杠桿左端的平衡螺母適當往右調，或將杠桿右端的平衡螺母適當往右調，直到杠桿在水平位置平衡；
（2）如圖乙所示，調節好杠桿后在杠桿左邊距離支點4格的A處掛了2個鉤碼，設每個鉤碼質量為m，每格長度為L，杠桿左邊4格處掛2個鉤碼，設在杠桿右邊距離支點8格的B處掛n個鉤碼，由杠桿的平衡條件：2mg×4L＝nmg×8L，n＝1，即為使杠桿平衡，應在杠桿右邊距離支點8格的B處掛1個鉤碼；
（3）由圖可以知道，彈簧測力計的刻度值為0.1N，指針在3N以下三格處，示數為3.3N；用如圖丙所示裝置進行探究，杠桿的重心沒有通過支點，杠桿的自重對杠桿平衡有影響，故F1L1總是大于F2L2；
（4）小明將圖丙中彈簧測力計拉力的作用點從C點移到E點，則現在的動力臂為12L（原來動力臂為4L），動力臂為原來的3倍，由杠桿的平衡條件，因阻力和阻力臂大小不變，故動力為原來的三分之一，即如圖丁所示，此時彈簧測力計的拉力是：F＝＝1.1N。
21.浸沒在液體中的物體受到的浮力，實質上是由于液體對其上、下表面的壓力不 同造成的。在液體中，深度越深，液體壓強越大，物體受到的壓力也越大。浸沒在液體中的物體所受到的浮力大小與浸沒在液體中的深度是否有關呢？為探究這個問題，實驗室準備了彈簧測力計、天平、石塊、木塊、細線、燒杯、水。請你根據需要選擇器材，完成以下題目。
（1）提出問題：
（2）實驗器材：
（3）實驗步驟：
（4）分析與論證：
（5）交流與合作：與同學進行交流時，有同學提出實驗過程中未保證物體“浸沒”在水中，你認為他能不能得到正確的結論？為什么？
【答案】（1）提出問題：探究浸沒在液體中的物體所受浮力的大小與浸沒的深度是否有關；
（2）實驗器材：彈簧測力計、石塊、細線、燒杯、水；
（3）實驗步驟：
①在燒杯中加適量水
②用細線拴好石塊，用彈簧測力計測出石塊的重力
③將石塊浸沒在水中，記錄彈簧測力計的示數
④多次改變石塊浸沒在水中的深度，分別記錄彈簧測力計的讀數
（4）分析與論證：計算出石塊浸沒在水中不同深度所受的浮力，比較它們的大小。若相等，說明浸沒在液體中的物體所受浮力與浸沒深度無關；若不相等，說明浸沒在液體中的物體所受浮力與浸沒深度有關。
