2023年江西省贛州市會昌縣中考物理模擬試題（含解析）

這是一份2023年江西省贛州市會昌縣中考物理模擬試題（含解析），共18頁。試卷主要包含了填空題，單選題，多選題，計算題，實驗題等內容，歡迎下載使用。

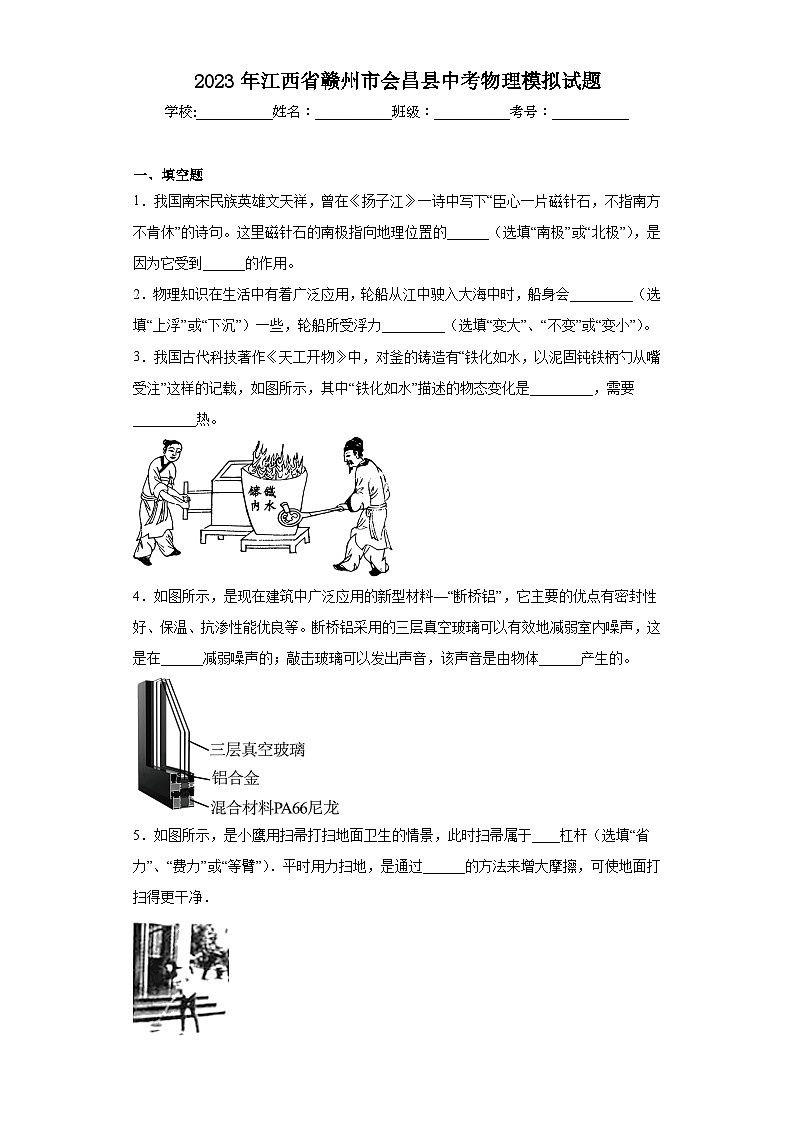

?2023年江西省贛州市會昌縣中考物理模擬試題
學校:___________姓名：___________班級：___________考號：___________

一、填空題
1．我國南宋民族英雄文天祥，曾在《揚子江》一詩中寫下“臣心一片磁針石，不指南方不肯休”的詩句。這里磁針石的南極指向地理位置的______（選填“南極”或“北極”），是因為它受到______的作用。
2．物理知識在生活中有著廣泛應用，輪船從江中駛?cè)氪蠛Ｖ袝r，船身會_________（選填“上浮”或“下沉”）一些，輪船所受浮力_________（選填“變大”、“不變”或“變小”）。
3．我國古代科技著作《天工開物》中，對釜的鑄造有“鐵化如水，以泥固鈍鐵柄勺從嘴受注”這樣的記載，如圖所示，其中“鐵化如水”描述的物態變化是_________，需要_________熱。
??
4．如圖所示，是現在建筑中廣泛應用的新型材料—“斷橋鋁”，它主要的優點有密封性好、保溫、抗?jié)B性能優良等。斷橋鋁采用的三層真空玻璃可以有效地減弱室內噪聲，這是在______減弱噪聲的；敲擊玻璃可以發出聲音，該聲音是由物體______產生的。

5．如圖所示，是小鷹用掃帚打掃地面衛生的情景，此時掃帚屬于____杠桿（選填“省力”、“費力”或“等臂”）．平時用力掃地，是通過______的方法來增大摩擦，可使地面打掃得更干凈．

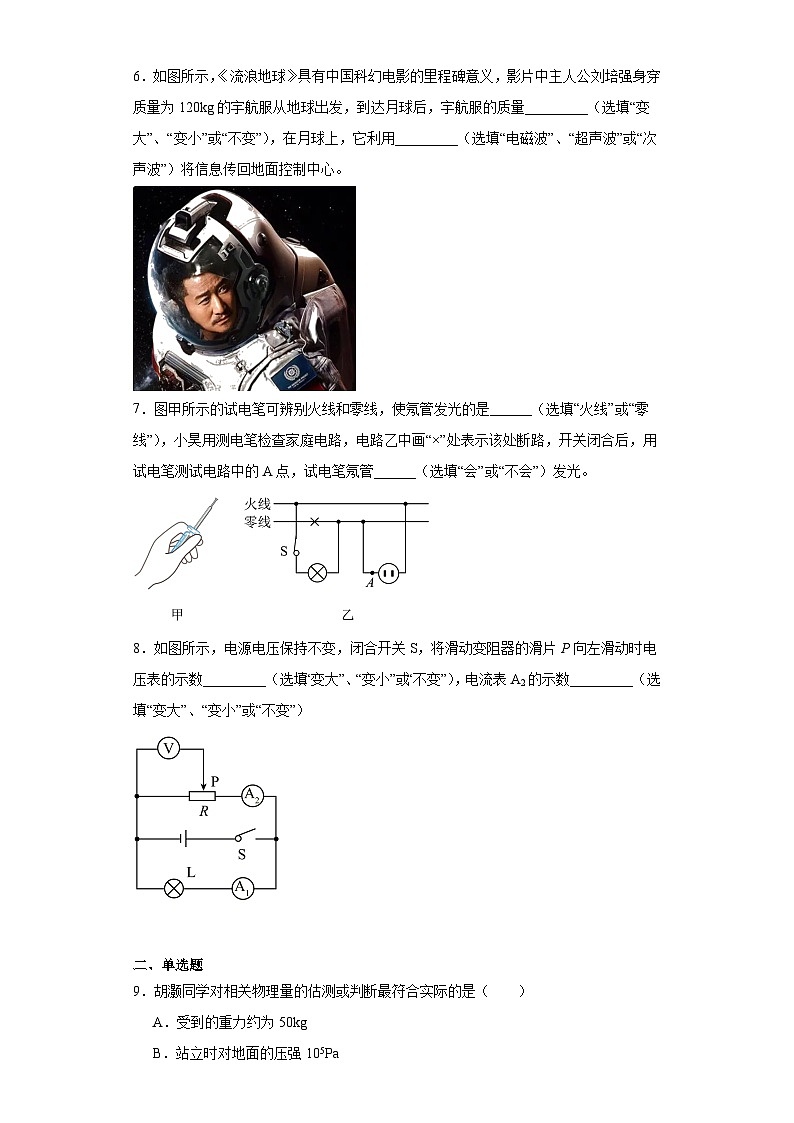

6．如圖所示，《流浪地球》具有中國科幻電影的里程碑意義，影片中主人公劉培強身穿質量為120kg的宇航服從地球出發，到達月球后，宇航服的質量_________（選填“變大”、“變小”或“不變”），在月球上，它利用_________（選填“電磁波”、“超聲波”或“次聲波”）將信息傳回地面控制中心。

7．圖甲所示的試電筆可辨別火線和零線，使氖管發光的是______（選填“火線”或“零線”），小昊用測電筆檢查家庭電路，電路乙中畫“×”處表示該處斷路，開關閉合后，用試電筆測試電路中的A點，試電筆氖管______（選填“會”或“不會”）發光。

8．如圖所示，電源電壓保持不變，閉合開關S，將滑動變阻器的滑片P向左滑動時電壓表的示數_________（選填“變大”、“變小”或“不變”），電流表A2的示數_________（選填“變大”、“變小”或“不變”）
??

二、單選題
9．胡灝同學對相關物理量的估測或判斷最符合實際的是（　?。?br /> A．受到的重力約為50kg
B．站立時對地面的壓強105Pa
C．正常體溫約為38.2℃
D．每分鐘心臟跳動次數約為70次

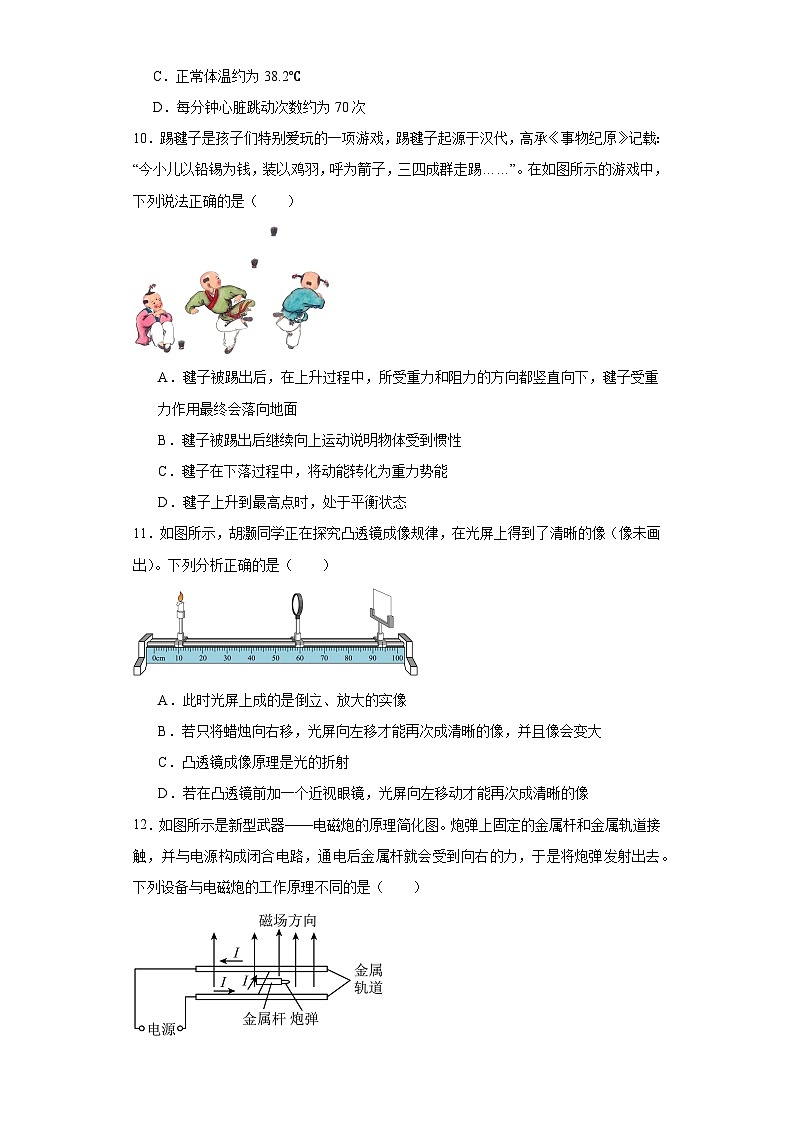

10．踢毽子是孩子們特別愛玩的一項游戲，踢毽子起源于漢代，高承《事物紀原》記載：“今小兒以鉛錫為錢，裝以雞羽，呼為箭子，三四成群走踢……”。在如圖所示的游戲中，下列說法正確的是（　　）
??
A．毽子被踢出后，在上升過程中，所受重力和阻力的方向都豎直向下，毽子受重力作用最終會落向地面
B．毽子被踢出后繼續向上運動說明物體受到慣性
C．毽子在下落過程中，將動能轉化為重力勢能
D．毽子上升到最高點時，處于平衡狀態
11．如圖所示，胡灝同學正在探究凸透鏡成像規律，在光屏上得到了清晰的像（像未畫出）。下列分析正確的是（　?。?br /> ??
A．此時光屏上成的是倒立、放大的實像
B．若只將蠟燭向右移，光屏向左移才能再次成清晰的像，并且像會變大
C．凸透鏡成像原理是光的折射
D．若在凸透鏡前加一個近視眼鏡，光屏向左移動才能再次成清晰的像
12．如圖所示是新型武器——電磁炮的原理簡化圖。炮彈上固定的金屬桿和金屬軌道接觸，并與電源構成閉合電路，通電后金屬桿就會受到向右的力，于是將炮彈發射出去。下列設備與電磁炮的工作原理不同的是（　?。?br /> ??
A．我國第三艘航母“福建號”上的電磁彈射裝置
B．唱K用的“動圈式話簡”
C．教室里的電風扇里的“電動機”
D．物理實驗室里測量電壓的“電壓表”

三、多選題
13．下列說法中正確的有（　?。?br /> A．座椅用軟質材料包裹，是為了減小壓力
B．用吸管喝飲料時，瓶里的飲料是被嘴“吸”上來的
C．汽油機工作的四個沖程中，將內能轉化為機械能的是做功沖程
D．水的比熱容大，供暖效果好，并且冷卻效果也好
14．下列是胡灝同學在生活和學習中觀察到的現象，其中對應解釋不合理的有（　?。?br /> ??
A．甲圖：用水壺?zé)瑥膲刈靽姵龃罅康陌讱?，這些白氣是壺外的水蒸氣液化形成的
B．乙圖：胡灝用力推箱子不動，推力小于箱子受到的摩擦力
C．丙圖：重物勻速上升時，彈簧測力計對動滑輪的拉力等于鉤碼重力的一半
D．丁圖：寒冷的冬天，小麗和胡灝分別采用熱傳遞和做功方式給手取暖

四、計算題
15．胡灝同學從贛州乘車去南昌游玩，某時刻他所乘坐汽車的速度計如圖甲所示，同時他看見路邊一個交通標志牌如圖乙所示。
（1）胡灝乘坐的汽車此時的行駛速度是多少？該汽車是否超速。
（2）胡灝從圖乙的標志牌位置開始計時，到南昌花了12min的時間，求該車從交通標志牌處到南昌的平均速度。
（3）若人和車總重力為16000N，汽車在水平路面上勻速行駛時受到的阻力恒為360N，求汽車以速度表上速度行駛時的功率。
??
16．題圖甲是一種帶手勢感應和智能觸摸調光功能的臺燈，燈泡上標有“6V；6W”字樣。其原理簡化如圖乙：電源電壓為12V且保持不變，R1是光敏電阻，當光線被遮住時光敏電阻的阻值變大，圖丙為電流表的示數隨光線強弱的變化規律，當光線沒有被遮擋時，燈泡L正常發光（燈泡電阻不隨溫度變化）。求：
（1）燈泡正常發光時的電阻；
（2）當光線沒有被遮擋時，光敏電阻兩端的電壓；
（3）當光線被遮擋時，燈泡L的實際功率。

17．胡灝同學家的豆?jié){機銘牌和簡化電路如圖所示。豆?jié){機工作時加熱器先加熱，待水溫達到64℃時溫控開關閉合，電動機開始打磨且加熱器繼續加熱，直到產出豆?jié){成品，電源開關自動斷開。該同學用初溫20℃，體積2L的水和少量豆子制作豆?jié){（豆子的質量可以忽略不計），設電源電壓為220V恒定不變，不計導線的電阻。求：
豆?jié){機銘牌
最大容積
3L
額定頻率
50Hz
額定電壓
220V
加熱器功率
880W
電動機功率
120W
（1）加熱器的電阻R多大？
（2）體積為2L的水從20℃加熱到64℃需要吸收的熱量？[c水＝4.2×103J/（kg?℃）]
（3）如果在溫控開關閉合前加熱器產生的熱量70%被水吸收，則加熱器單獨工作的時間是多少？
（4）本次制作豆?jié){共計用了18min，則本次制作豆?jié){共消耗的電能是多少？
??

五、實驗題
18．物理是一門注重實驗的自然學科。請同學們根據掌握的實驗操作技能，解答下列問題。
??
（1）如圖甲所示的鐘表，顯示的時刻為_________h9min30s；
（2）為了增強身體素質，很多學校都在校園中增加了各種鍛煉器材，如圖乙是某校新增的摸高器，測量范圍是_________；
（3）室驗室常用溫度計是利用_________的性質來測量溫度的，如圖丙所示是某種測量儀器的一部分，仔細觀察可知，此時其讀數為_________；
（4）如圖丁所示，正確使用天平時，將天平放在水平臺面上，先_________，接下來的操作是_________，調節平衡螺母直到指針在分度盤中央兩側擺動的幅度相同。胡灝用已調好的天平測量物體質量時，天平平衡后，左盤中砝碼的質量和游碼的位置如圖戊所示，則右盤中的物體的質量是_________g。
??
19．【實驗名稱】測量定值電阻
【實驗器材】待測電阻Rx、三節新干電池、電流表、電壓表、滑動變阻器、開關及導線若干。
??
（1）用筆畫線代替導線將圖甲所示實驗電路連接完整_________（滑動變阻器的滑片向左移動時，電流表的示數變大）。
（2）閉合開關后，無論怎樣移動滑片，發現電流表始終無示數，電壓表有示數，其原因可能是_________。
（3）閉合開關，調節滑片至某位置時，電流表的示數如圖乙所示，則電流表的示數為_________A，若此時電壓表的示數為2V，則電阻Rx的測量值為_________Ω。
（4）胡灝在測量定值電阻實驗中獲得三組數據如下表所示，分析實驗數據可以得出結論：電阻一定時，_________；表格中缺少的欄目①內容是：_________。
實驗次數
電壓U/V
電流I/A
電阻R/Ω
①
1
1
0.10


2
1.5
0.15

3
3.0
0.30

【拓展】利用電源（電壓未知且恒定不變）、阻值已知為R0的定值電阻、電壓表、開關等器材，設計了如圖丙所示的電路，也能測出了Rx的阻值，請你補充完成下列實驗步驟：
①閉合開關S1，斷開S2，讀出電壓表的示數U1；
②閉合開關S1、S2，讀出電壓表的示數U2；
③待測電阻的阻值Rx=_________（用已知量和測得量的字母表示）。
20．如圖甲所示，是胡灝同學在一次研學活動中發現人站在哈哈鏡前，會由于哈哈鏡的特殊形狀而使人體不同部位的像或被拉長或被壓短而變形，令人發笑。這個現象引發了胡灝同學探究鏡面成像規律的興趣。
??
【實驗器材】茶色玻璃板、兩個相同的棋子A和B、一張方格紙、一張白紙、鉛筆、豎起玻璃板的支架；需要添加的測量器材是_________；實驗裝置如圖甲所示。
【進行實驗與收集數據】
（1）選用茶色玻璃板代替日常生活中的鏡子做實驗的目的是_________；
（2）把棋子A放在玻璃板前面，再拿棋子B在玻璃板后面移動，直到看上去它跟棋子A的像完全重合。
（3）改變棋子A的位置，進行三次實驗，分別測出棋子B和棋子A到鏡面的距離，并記錄在下表格中。
序號
1
2
3
A到玻璃板的距離/cm
4.00
6.00
9.00
B到玻璃板的距離/cm
4.00
6.00
9.00
（4）為了驗證平面鏡所成的是虛像，用白紙代替棋子B，按照圖丙中_________（選填“①”“②”或“③”）的方式觀察白紙，根據實驗現象可以說明平面鏡成的是虛像；
【結論】根據上述實驗數據及現象可以總結得出：平面鏡所成的像，像與物的大小__，像到平面鏡的距離_____物體到平面鏡的距離。
【應用】根據平面鏡成像知識及胡灝同學研學活動中的發現，回答問題：市場上有一種化妝鏡，它可以幫助化妝者看清所照部分的細微之處；分析可知，化妝鏡屬于_____（選填“凸面鏡”或“凹面鏡”或“凸透鏡”），它的成像原理是應用了光的____。
21．10909米！“奮斗者”號創造中國載人深潛新紀錄，標志著我國在載人深潛領域達到世界領先水平。這激發了胡灝同學探究液體內部壓強的興趣，實驗如圖所示。
??
（1）實驗前，胡灝檢查實驗裝置時發現：按壓探頭的橡皮膜，U形管兩邊液面高度變化_________（“明顯”或“不明顯”），說明這套實驗裝置不漏氣；從結構來看_________（選填“是”或“不是”）連通器。
（2）調節好裝置，進行實驗，比較圖甲、乙可知，液體內部壓強與_________有關。
（3）在圖乙中保持探頭的位置不變，改變探頭的方向，U形管兩液面的高度差不變，表明在相同條件下，液體內部向各個方向的壓強_________（選填“相等”或“不相等”）。
（4）如圖丙所示，橡皮管和玻璃管側壁管口相連通，當向玻璃管中吹氣時：U形管內液面較高的是_________（選填“a”或“b”）側。
（5）胡灝自制另一套裝置探究液體壓強與什么因素有關。如圖丁所示，在一個右側開孔并貼上橡皮膜的塑料瓶中裝入部分水，然后將瓶子放入裝有鹽水的燒杯中，內外液面相平，發現橡皮膜內凹，說明當深度相同時，液體的_________越大，液體壓強越大。
（6）學完了液體壓強的知識后，胡灝想到可以用這套裝置來測量液體密度。如圖戊所示，將裝有水的瓶子放入裝有酒精的燒杯中，使橡皮膜變平，然后測量了水面到橡皮膜中心的距離為h1，酒精液面到橡皮膜中心的距離為h2，則酒精的密度為_________（用h1、h2、ρ水表示）。

參考答案：
1． 南極 地磁場
【詳解】[1][2]因為地磁北極在地理南極附近，地磁南極在地理北極附近，磁針石就是一個小磁體，放在地磁場中靜止時，由于受到地磁場的作用，磁針石的北極指向地磁場的南極，磁針石的南極指向地磁場的北極，也就是地理的南極。
2． 上浮 不變
【分析】輪船在水中都為漂浮狀態，由物體的浮沉條件可知受到的浮力與輪船受到的重力的關系，據此得出受到浮力的大小關系，知道江水和海水的密度關系，根據阿基米德原理分析排開江水和海水體積的大小關系可知船身會上浮還是下沉。
【詳解】[1][2]因輪船始終處于漂浮狀態，受到的浮力等于自身的重力，重力不變，所以輪船從江中駛?cè)氪蠛Ｖ袝r浮力是不變的；由于江水的密度小于海水的密度，根據可知船從江中駛?cè)氪蠛Ｖ信砰_水的體積要減小，故船身要上浮一些。
【點睛】本題考查了阿基米德原理和物體浮沉條件的應用，屬于基礎題。
3． 熔化 吸
【詳解】[1][2]物質從固態變?yōu)橐簯B(tài)的過程叫做熔化?！拌F化如水”是指鐵從固態變?yōu)橐簯B(tài)，是熔化過程，鐵在熔化過程中不斷吸熱。
4． 傳播過程中 振動
【詳解】[1]減弱噪聲有三種途徑：在聲源處減弱噪聲、在傳播過程中減弱噪聲、在人耳處減弱噪聲。斷橋鋁采用的三層真空玻璃主要是阻斷噪聲的傳播，在傳播過程中減弱噪聲。
[2]敲擊玻璃，玻璃振動發出聲音，聲音是由物體的振動產生的。
5． 費力 增大壓力
【詳解】杠桿分為省力杠桿、費力杠桿和等臂杠桿，用掃帚打掃地面衛生時，其動力臂小于阻力臂，故此時掃帚屬于費力杠桿．滑動摩擦力的大小與壓力大小和接觸面的粗糙程度有關，題中用力掃地，是通過增大壓力的方法來增大摩擦的．
6． 不變 電磁波
【詳解】[1]質量是物體的一種屬性，與形狀、位置、溫度、狀態無關，因此宇航服的質量不變。
[2]月球表面是真空，超聲波和次聲波不能在真空中傳播，電磁波可以在真空中傳播；因此在月球上，他利用電磁波將信息傳回地面控制中心。
7． 火線 會
【詳解】[1]筆體中有一氖泡，測試時如果氖泡發光，說明導線有電或為通路的火線。
[2]從圖中可以看出，零線開路了，開關閉合后，用試電筆測試電路中的A點，A點與火線相連通，試電筆氖管會發光。
8． 變小 不變
【詳解】[1]由電路圖可知，閉合開關S，燈泡L與滑動變阻器并聯，電流表A1測燈泡L支路的電流，電流表A2測滑動變阻器支路電流，電壓表測滑片左側電阻兩端的電壓；因電壓表在電路中相當于斷路，所以將滑片P向左移動時，變阻器始終以最大阻值接入電路（即變阻器接入電路的電阻不變），由并聯電路的電壓特點可知變阻器兩端的電壓始終等于電源電壓，所以根據歐姆定律可知該支路的電流不變，即電流表A2的示數不變。
[2]將滑片P向左移動時，滑片左側的電阻變小，且該支路的電流不變，則根據U＝IR可知電壓表的示數變小。
9．D
【詳解】A．該同學的質量約為50kg，受到的重力約為

故A不符合題意；
B．該同學雙腳站立時對地面的壓力等于其受到的重力，其與水平地面的接觸面積約為400cm2＝0.04m2，站立時對水平地面的壓強約為

故B不符合題意；
C．正常情況下，人的體溫在37℃左右，變化幅度很小，故C不符合題意；
D．人體心臟1min跳動次數約為70次，故D符合題意。
故選D。
10．A
【詳解】A．毽子被踢出后，在豎直上升過程中，所受重力的方向豎直向下，所受阻力的方向與物體相對運動的方向相反，豎直向下；當下降過程，阻力豎直向上，但由于重力豎直向下，所以毽子最終會落向地面，故A正確；
B．毽子被踢出后繼續向上運動表明物體具有慣性，仍會保持原來的運動狀態，故B錯誤；
C．毽子在下落過程中，質量不變，高度降低，重力勢能變小；速度增大，動能變大，是重力勢能轉化為動能，故C錯誤；
D．毽子上升到最高點時，只受到重力作用，處于非平衡狀態，故D錯誤。
故選A。
11．C
【詳解】A．由上圖可知，因物距大于像距，成倒立、縮小的實像，故A錯誤；
B．若只將蠟燭向右移，物距變小，像距變大，像變大，故光屏向右移才能再次成清晰的像，并且像會變大，故B錯誤；
C．凸透鏡成像是光線經過凸透鏡發生折射形成的，故原理是光的折射，故C正確；
D．若在凸透鏡前加一個近視眼鏡，因近視眼鏡對光線有發散作用，延遲像的會聚，故光屏向右移動才能再次成清晰的像，故D錯誤。
故選C。
12．B
【詳解】A．由題意可知，電磁彈射器的彈射車與飛機前輪連接，并處于強磁場中，當彈射車內的導體通以強電流時，即可受到強大的推力，由此可知其原理是通電導體在磁場中受力而運動，我國第三艘航母“福建號”上的電磁彈射裝置的工作原理是通電導體在磁場中受力運動，故A不符合題意；
B．動圈式話筒的工作原理是電磁感應現象，故B符合題意；
CD．教室里的電風扇里的“電動機”、物理實驗室里測量電流的“電壓表”，都是利用通電導體在磁場中受力而運動的原理工作的，故CD不符合題意；
故選B。
13．CD
【詳解】A．座椅用軟質材料包裹，是在壓力一定時，通過增大受力面積來減小壓強，故A錯誤；
B．用吸管喝飲料時，吸管內壓強減小，在大氣壓的作用下把飲料壓入嘴里，所以用吸管吸飲料是大氣壓作用的結果，故B錯誤；
C．汽油機的做功沖程將內能轉化成機械能，故C正確；
D．水的比熱容較大，相同質量的水和其它物質相比，升高或降低相同溫度時，水吸收或放出的熱量多，所以利用水供暖或冷卻效率都比其他物質好，故D正確。
故選CD。
14．ABC
【詳解】A．水燒開后壺嘴處噴出的“白氣”，是壺中高溫的水汽化形成的水蒸氣，噴出壺嘴后遇到溫度較低的空氣液化形成的，故A錯誤，符合題意；
B．人用水平力推靜止在水平地面上的箱子，沒有推動，所以箱子處于靜止?fàn)顟B(tài)；箱子在水平方向上所受的推力與摩擦力是一對平衡力，所以摩擦力等于推力，故B錯誤，符合題意；
C．圖中使用的是動滑輪，重物勻速上升時，由于摩擦力，彈簧測力計對動滑輪的拉力大于鉤碼和動滑輪重力的一半，故C錯誤，符合題意；
D．寒冷的冬天，小麗手捧熱水杯，采用熱傳遞的方式給手取暖；胡灝搓手，采取做功的方式給手取暖，故D正確，不符合題意。
故選ABC。
15．（1）110km/h；沒有超速；（2）100km/h；（3）11000W
【詳解】解：（1）由圖甲可知，汽車的速度為110km/h，由圖乙可知，該路段汽車的最大限速為120km/h，所以汽車沒有超速。
（2）由圖可知，從標志牌處到南昌的路程為20km，該車從交通標志牌處到南昌的平均速度


（3）汽車在水平路面上勻速行駛時受到牽引力等于的阻力，即
F＝f＝360N
汽車以速度表上速度行駛時的功率


答：（1）汽車此時的行駛速度是110km/h；沒有超速；
（2）該車從交通標志牌處到南昌的平均速度為100km/h；
（3）汽車以速度表上速度行駛時的功率為11000W。
16．（1）；（2）6V；（3）1.5W
【詳解】解：（1）燈泡正常發光時電阻

（2）當光線沒有遮擋時，燈泡正常發光，R1與L串聯，R1兩端電壓

（3）當光線被遮擋時，電路中電流為0.5A，燈泡的實際功率

答：（1）燈泡正常發光時的電阻6Ω；
（2）當光線沒有被遮擋時，光敏電阻兩端的電壓為6V；
（3）當光線被遮擋時，燈泡L的實際功率為1.5W。
17．（1）55Ω；（2）3.696×105J；（3）600s；（4）1.008×106J
【詳解】解：（1）由電路圖可知，只閉合電源開關時，只有加熱器工作，由可知，加熱器的電阻為


（2）水的體積
V＝2L＝2dm3＝2×10﹣3m3
水的質量
m＝ρ水V＝1.0×103kg/m3×2×10﹣3m3＝2kg
水從20℃加熱到64℃需要吸收的熱量
Q吸＝c水m(t﹣t0)＝4.2×103J/(kg?℃)×2kg×(64℃﹣20℃)＝3.696×105J
（3）在溫控開關閉合前，即豆?jié){機內水溫升高到64℃前，只有加熱器工作，加熱器單獨工作時消耗的電能


加熱器單獨工作的時間


（4）本次制作豆?jié){共用時
t總＝18min＝1080s
加熱器和電動機一起工作的時間為
t混＝t總﹣t＝1080s﹣600s＝480s
加熱器和電動機一起工作消耗的電能
W混＝(P電動+P加熱)t混＝(120W+880W)×480s＝4.8×105J
所以本次制作豆?jié){共消耗的電能
W總＝W+W混＝5.28×105J+4.8×105J＝1.008×106J
答：（1）加熱器的電阻R為55Ω；
（2）體積為2L的水從20℃加熱到64℃需要吸收的熱量為3.696×105J；
（3）加熱器單獨工作的時間是600s；
（4）本次制作豆?jié){18min共消耗的電能是1.008×106J。
18． 10 1.80~3.00m 液體熱脹冷縮 25℃ 取下橡膠墊圈 將游碼歸零 172
【詳解】（1）[1]由圖甲可知，表盤上有60個小格，對分針而言，60個小格為1h，則每個小格為1min；對秒針，一圈由60小格，每一個小格為1s；顯示的時刻為10h9min30s。
（2）[2]根據圖乙可知，此摸高器的最下端為1.80m，最上端為3.00m，所以測量范圍為1.80~3.00m。
（3）[3]實驗室常用溫度計是根據液體熱脹冷縮的規律制成的。
[4]由圖丙可知，該儀器的單位“℃”，說明這是一個溫度計，由圖可知，它的分度值是1℃，指針?biāo)鶎Φ目潭戎禐?5℃。
（3）[5][6]將天平放在水平臺面上，在天平使用前，先取下墊圈，再把游碼歸零，調節平衡螺母直到指針在分度盤中央或指針兩側擺動的幅度相同。
（4）[7]由題意可知，砝碼放在左盤，天平標尺的分度值是0.2g，游碼所對的刻度值為3g，物體質量

19． ???? 電阻斷路 0.2 10 通過導體的電流與導體兩端的電壓成正比 電阻的平均值R測/Ω
【詳解】（1）[1]滑動變阻器的滑片向左移動時，電流表的示數變大，可知變阻器連入電路的電阻變小，故變阻器左下接線柱連入電路中，如下所示
??
（2）[2]閉合開關后，無論怎樣移動滑片，發現電流表始終無示數，電路可能斷路，電壓表有示數，則電壓表與電源連通，其原因可能是電阻斷路。
（3）[3][4]閉合開關，調節滑片至某位置時，電流表的示數如圖乙所示，則電流表的示數為0.2A，若此時電壓表的示數為2V，則電阻Rx的測量值為

（4）[5][6]分析實驗數據可知，電壓增大為原來的幾倍，通過的電流也增大為原來的幾倍，可以得出結論：電阻一定時，通過導體的電流與導體兩端的電壓成正比；為減小誤差，取平均值作為測量結果，故表格中缺少的欄目①內容是：電阻的平均值R測/Ω。
【拓展】③[7]在①中，電壓表與待測電阻串聯，電壓表測電源電壓U1；
在②中，兩電阻串聯，電壓表測定值電阻的電壓U2，根據串聯電壓電壓的規律，待測電阻的電壓為
Ux=U1-U2
由分壓原理有

待測電阻的阻值為

20． 刻度尺 便于確定像的位置 ② 相等 等于 凹面鏡 反射
【詳解】[1]實驗中，為了探究像與物體到鏡面的距離的大小關系，需要用到刻度尺。
[2]選用茶色玻璃可以減小環境光線對成像的影響，使成像更清晰，因為玻璃是透明的，便于確定像的位置。
[3]移去棋子B，在其原來的位置上放一張白紙，應在②處觀察，白紙上不能承接到棋子A的像，這說明平面鏡所成的像是虛像。
[4][5]平面鏡所成的像，像與物的大小是相同的；根據表格中的數據可知，像到鏡面的距離與物體到鏡面的距離相等。
[6][7]有一種化妝鏡是凹面鏡，可以幫助化妝者看清所照部分的細微之處，凹面鏡可以反射光線，能成放大的虛像。
21． 明顯 不是 深度 相等 a 密度 水
【詳解】（1）[1][2]實驗前，依依檢查實驗裝置時發現：按壓探頭的橡皮膜，U形管兩邊液面高度變化明顯，說明這套實驗裝置不漏氣；壓強計的底部連通，上端不都是開口的，不是連通器。
（2）[3]調節好裝置，進行實驗，比較圖甲、乙可知，液體密度相同，深度不同，根據轉換法，產生的壓強不同，故液體內部壓強與深度有關。
（3）[4]在圖乙中保持探頭的位置不變，改變探頭的方向，U形管兩液面的高度差不變，表明在相同條件下，液體內部向各個方向的壓強相等。
（4）[5]流速大位置壓強小，如圖丙所示，橡皮管和玻璃管側壁管口相連通，當向玻璃管中吹氣時；U形管內左側氣壓變小，液面較高的是a側。
（5）[6]如圖丁所示，在一個右側開孔并貼上橡皮膜的塑料瓶中裝入部分水，然后將瓶子放入裝有鹽水的燒杯中，內外液面相平，發現橡皮膜內凹，則鹽水產生的壓強大，而鹽水密度大于水，說明當深度相同時，液體密度越大，液體壓強越大；
（6）[7]如圖戊所示，將裝有水的瓶子放入裝有酒精的燒杯中，使橡皮膜變平，根據液體壓強公式p=ρgh，故有：ρ水gh1=ρ酒精gh2；則酒精的密度為：。
