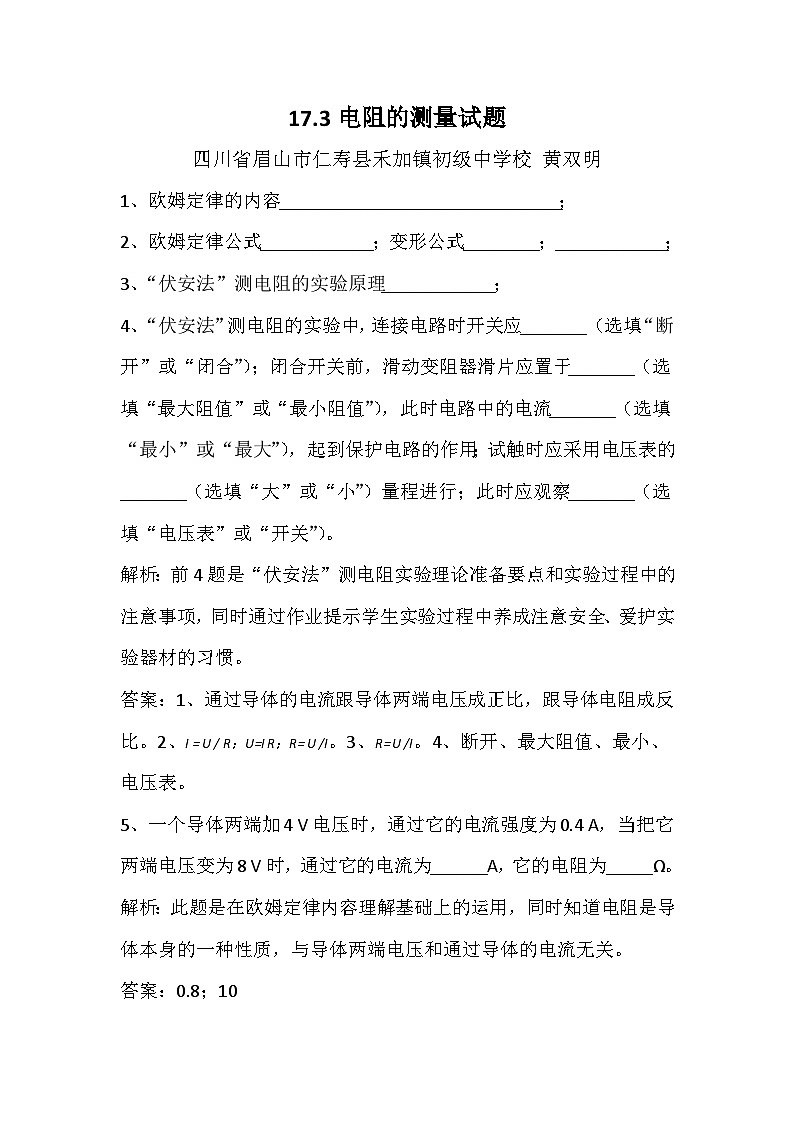

人教版九年級全冊第3節 電阻的測量同步訓練題

這是一份人教版九年級全冊第3節 電阻的測量同步訓練題，共4頁。
1、歐姆定律的內容______________________________；
2、歐姆定律公式____________；變形公式________；____________；
3、“伏安法”測電阻的實驗原理____________；
4、“伏安法”測電阻的實驗中，連接電路時開關應_______（選填“斷開”或“閉合”）；閉合開關前，滑動變阻器滑片應置于_______（選填“最大阻值”或“最小阻值”），此時電路中的電流_______（選填“最小”或“最大”），起到保護電路的作用；試觸時應采用電壓表的_______（選填“大”或“小”）量程進行；此時應觀察_______（選填“電壓表”或“開關”）。
解析：前4題是“伏安法”測電阻實驗理論準備要點和實驗過程中的注意事項，同時通過作業提示學生實驗過程中養成注意安全、愛護實驗器材的習慣。
答案：1、通過導體的電流跟導體兩端電壓成正比，跟導體電阻成反比。2、I = U / R；U=I R；R= U /I。3、R= U /I。4、斷開、最大阻值、最小、電壓表。
一個導體兩端加4 V電壓時，通過它的電流強度為0.4 A，當把它兩端電壓變?yōu)? V時，通過它的電流為______A，它的電阻為_____Ω。
解析：此題是在歐姆定律內容理解基礎上的運用，同時知道電阻是導體本身的一種性質，與導體兩端電壓和通過導體的電流無關。
答案：0.8；10

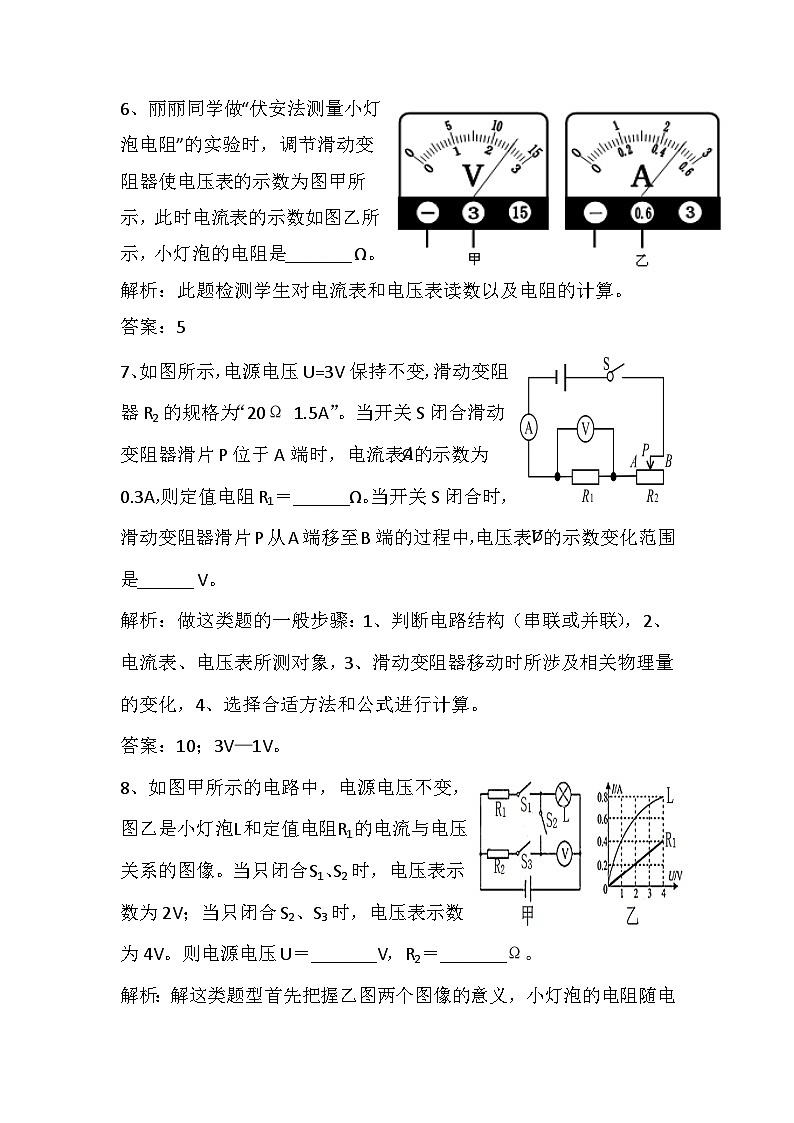

麗麗同學做“伏安法測量小燈泡電阻”的實驗時，調節滑動變阻器使電壓表的示數為圖甲所示，此時電流表的示數如圖乙所示，小燈泡的電阻是_______ Ω。
解析：此題檢測學生對電流表和電壓表讀數以及電阻的計算。
答案：5
如圖所示，電源電壓U=3V保持不變，滑動變阻器R2的規格為“20Ω 1.5A”。當開關S閉合滑動變阻器滑片P位于A端時，電流表 EQ \\ac(○,A)的示數為0.3A，則定值電阻R1＝______Ω。當開關S閉合時，滑動變阻器滑片P從A端移至B端的過程中，電壓表 EQ \\ac(○,V)的示數變化范圍是______ V。
解析：做這類題的一般步驟：1、判斷電路結構（串聯或并聯），2、電流表、電壓表所測對象，3、滑動變阻器移動時所涉及相關物理量的變化，4、選擇合適方法和公式進行計算。
答案：10；3V—1V。
如圖甲所示的電路中，電源電壓不變，圖乙是小燈泡L和定值電阻R1的電流與電壓關系的圖像。當只閉合S1、S2時，電壓表示數為2V；當只閉合S2、S3時，電壓表示數為4V。則電源電壓U＝_______V，R2＝_______Ω。
解析：解這類題型首先把握乙圖兩個圖像的意義，小燈泡的電阻隨電壓、電流增大溫度升高而增大，圖像為曲線，定值電阻的電流跟它兩端電壓成正比，圖像為直線。其次通過開關的通斷按照上題步驟可解。
答案：8V；5Ω。
9、如圖所示的電路中，電源電壓保持不變，閉合開關S后，當滑片P向右移動時，下列說法正確的是（ ）
A．電流表示數變小，電壓表示數變小，燈泡變亮
B．電流表示數變小，電壓表示數變大，燈泡變暗
C．電流表示數變大，電壓表示數變大，燈泡變亮
D．電流表示數變大，電壓表示數變小，燈泡變亮
解析：該題型主要考查學生對于滑動變阻器的移動，使滑動變阻器接入電路電阻的變化，從而利用串并聯電路特點及歐姆定律判斷電壓表、電流表、燈泡亮度的變化。
答案：選D
10、小明用“伏安法”測未知電阻的阻值實驗如圖所示。
(1)用筆畫線表示導線，將圖甲所示的實物連接成完整電路．要求：滑動變阻器的滑片P向右移動時，電流表示數變小。
(2)連接電路前，開關應_______，電路接通前，滑動變阻器的滑片P應該移至圖中____(選填“A”或“B”)處。
(3)閉合開關后，發現電流表示數為零，但電壓表有示數，此時電路中的一處故障是待測電阻Rx_______(選填“短路”或“斷路”)．
(4)小明排除故障后，用滑動變阻器改變接入電路中的電阻，并將電流值和相應的電壓值記錄到表格中，有一次測量電流表的指針如圖乙所示，其示數為_______A；另一次測量電壓表的指針如圖丙所示，其示數為______V，小林根據幾組實驗數據計算出Rx的值，為了進一步減小誤差，繪制了Rx的U－I圖象。
(5)小陽用相同的器材進行實驗，并根據自己所記錄的實驗數據繪制了如圖丁所示的U－I圖象．小明發現小陽繪制的U－I圖象和自己繪制的U－I圖象不同，你認為其原因是小陽____________________________；小明根據小陽的U－I圖象也可計算出待測電阻Rx＝_____Ω。(電源電壓不變)
解析：該題是用“伏安法”測未知電阻的阻值實驗的綜合運用題，主要考查學生對于“伏安法”測電阻的實物圖連線、連線過程中的注意事項；電壓表、電流表的讀數；會對簡單故障做出準確判斷；對函數圖像的判斷和理解；會利用公式正確計算待測電阻。
答案：（1）如圖：
斷開、B
短路
0.28；2.6
將電壓表并聯在滑動變阻器兩端；10
