物理中考復習考點研究 模塊四 力學 命題點19 滑輪、滑輪組及其機械效率（10年6考） PPT課件

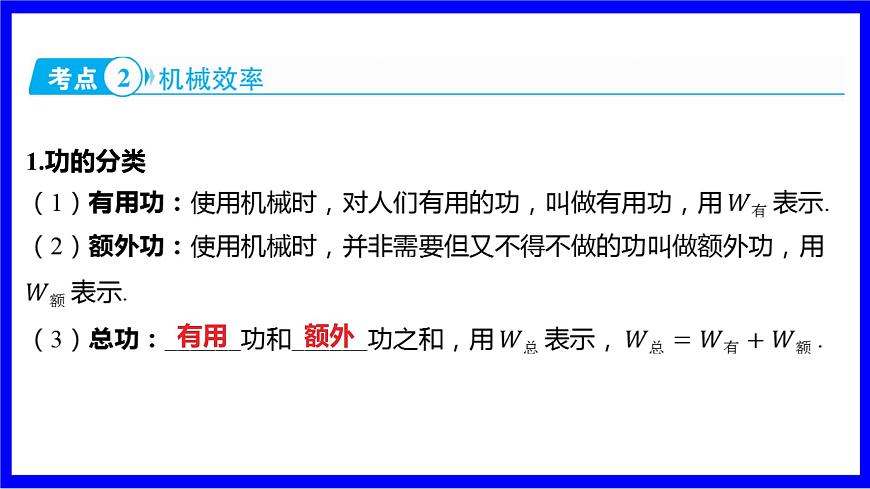

這是一份物理中考復習考點研究 模塊四 力學 命題點19 滑輪、滑輪組及其機械效率（10年6考） PPT課件，共24頁。PPT課件主要包含了力的方向，改變力的方向，功的分類，機械效率，有用功，第1題圖，不可以，第2題圖，第3題圖，第4題圖等內容，歡迎下載使用。

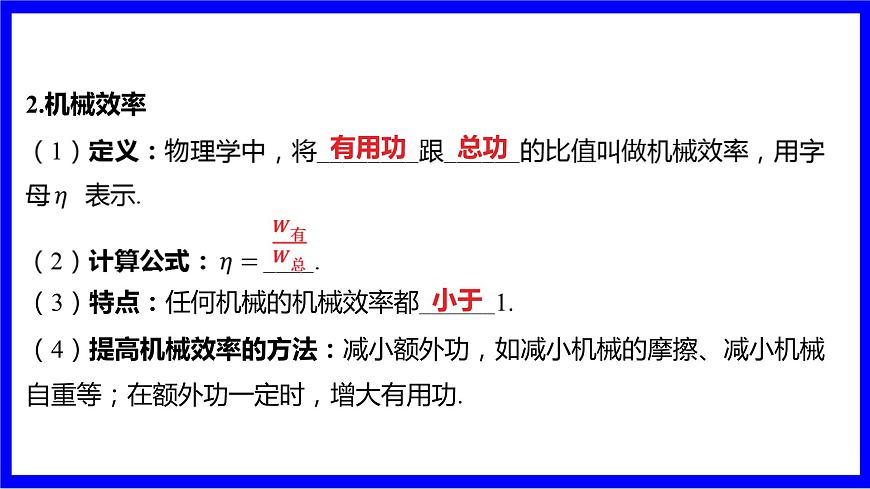

（3）特點：任何機械的機械效率都______1.
（4）提高機械效率的方法：減小額外功，如減小機械的摩擦、減小機械自重等；在額外功一定時，增大有用功.
3. 滑輪、滑輪組的機械效率
1.如圖所示是古代人利用滑輪打水的場景.井架上安裝一個滑輪，繞過滑輪的繩索一端懸吊水桶，當人拉或放繩索的另一端即可讓水桶升降.井架上的滑輪是____（選填“動”或“定”）滑輪，利用這個滑輪________（選填“可以”或“不可以”）省力；手拉繩子所做的功是____（選填“有用”“額外”或“總”）功.
2.如圖所示，利用滑輪分別拉同一物體沿同一水平地面做勻速直線運動，其中屬于定滑輪的裝置是圖____；能夠省距離的裝置是圖____.

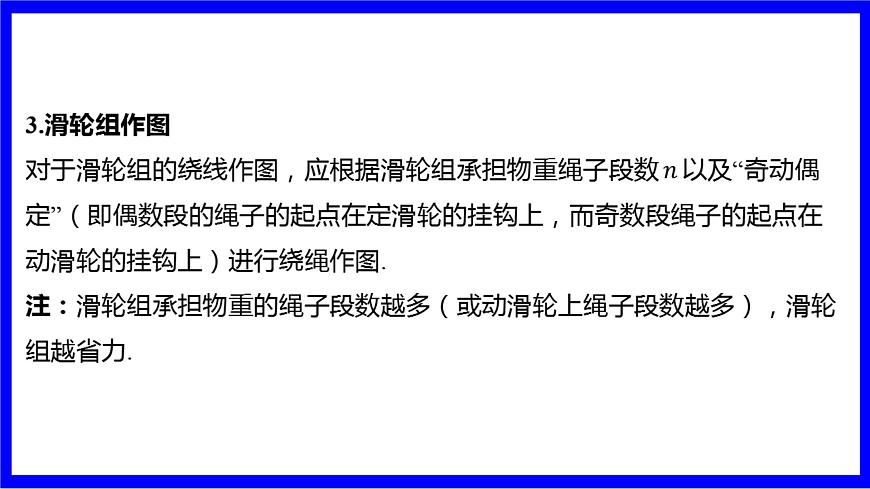

7.如圖所示，用滑輪組提升重物，請?jiān)趫D中畫出最省力的繩子繞法.
1.教材實驗裝置圖（如右圖所示）
（1）實驗器材：滑輪（若干）、細線、鉤碼（若干）、彈簧測力計、刻度尺.
（2）器材的作用彈簧測力計的作用：測量繩端拉力的大小；刻度尺的作用：測量鉤碼、繩自由端移動的距離.
①?gòu)椈蓽y(cè)力計的拉動要求（豎直向上勻速拉動，保證拉力的大小等于彈簧測力計的示數）.
3.實驗中用到的物理研究方法——__________法
（1）探究滑輪組的機械效率與物重關系時，控制動滑輪的重力或數量相同，只改變所吊鉤碼的數量.（2）探究滑輪組的機械效率與動滑輪的重力或數量關系時，控制滑輪組所吊鉤碼數量相同，只改變動滑輪的重力或數量.
（1）在實驗表格中記錄數據
