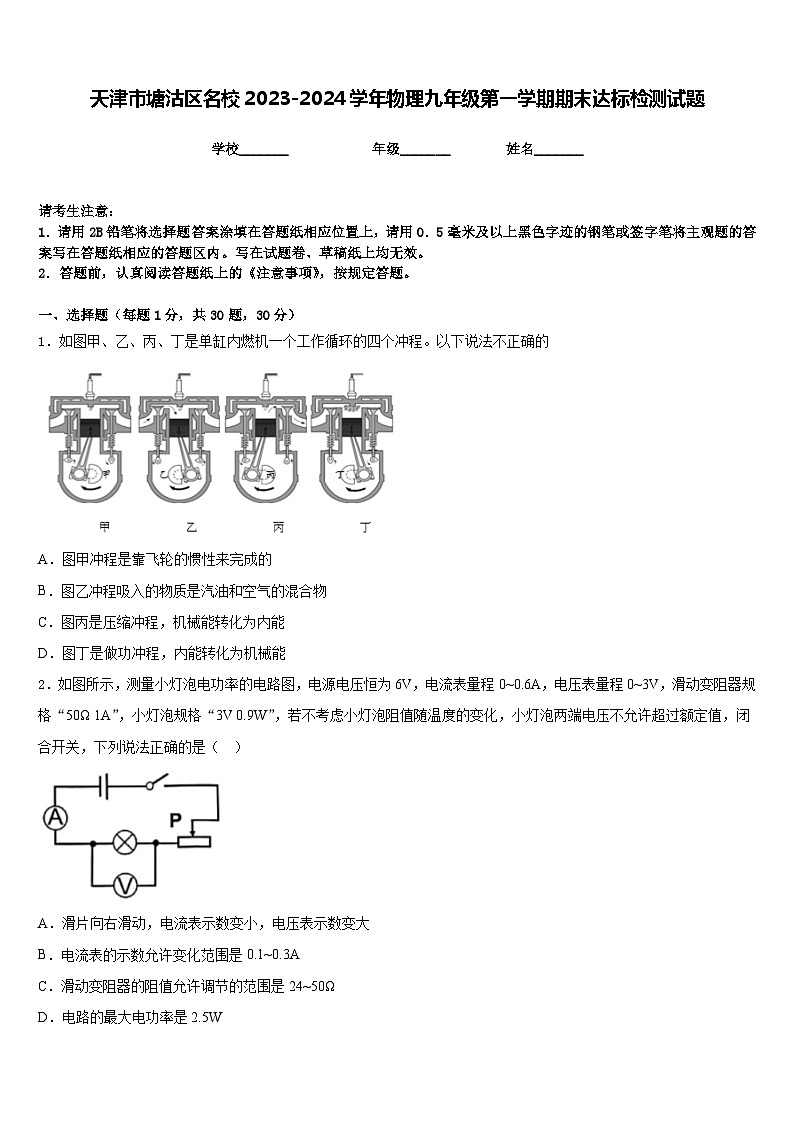

天津市塘沽區名校2023-2024學年物理九年級第一學期期末達標檢測試題含答案

這是一份天津市塘沽區名校2023-2024學年物理九年級第一學期期末達標檢測試題含答案，共8頁。
學校_______ 年級_______ 姓名_______
請考生注意：
1．請用2B鉛筆將選擇題答案涂填在答題紙相應位置上，請用0．5毫米及以上黑色字跡的鋼筆或簽字筆將主觀題的答案寫在答題紙相應的答題區內。寫在試題卷、草稿紙上均無效。
2．答題前，認真閱讀答題紙上的《注意事項》，按規定答題。
一、選擇題（每題1分，共30題，30分）
1．如圖甲、乙、丙、丁是單缸內燃機一個工作循環的四個沖程。以下說法不正確的
A．圖甲沖程是靠飛輪的慣性來完成的
B．圖乙沖程吸入的物質是汽油和空氣的混合物
C．圖丙是壓縮沖程，機械能轉化為內能
D．圖丁是做功沖程，內能轉化為機械能
2．如圖所示，測量小燈泡電功率的電路圖，電源電壓恒為6V，電流表量程0~0.6A，電壓表量程0~3V，滑動變阻器規格“50Ω 1A”，小燈泡規格“3V 0.9W”，若不考慮小燈泡阻值隨溫度的變化，小燈泡兩端電壓不允許超過額定值，閉合開關，下列說法正確的是（ ）
A．滑片向右滑動，電流表示數變小，電壓表示數變大
B．電流表的示數允許變化范圍是0.1~0.3A
C．滑動變阻器的阻值允許調節的范圍是24~50Ω
D．電路的最大電功率是2.5W

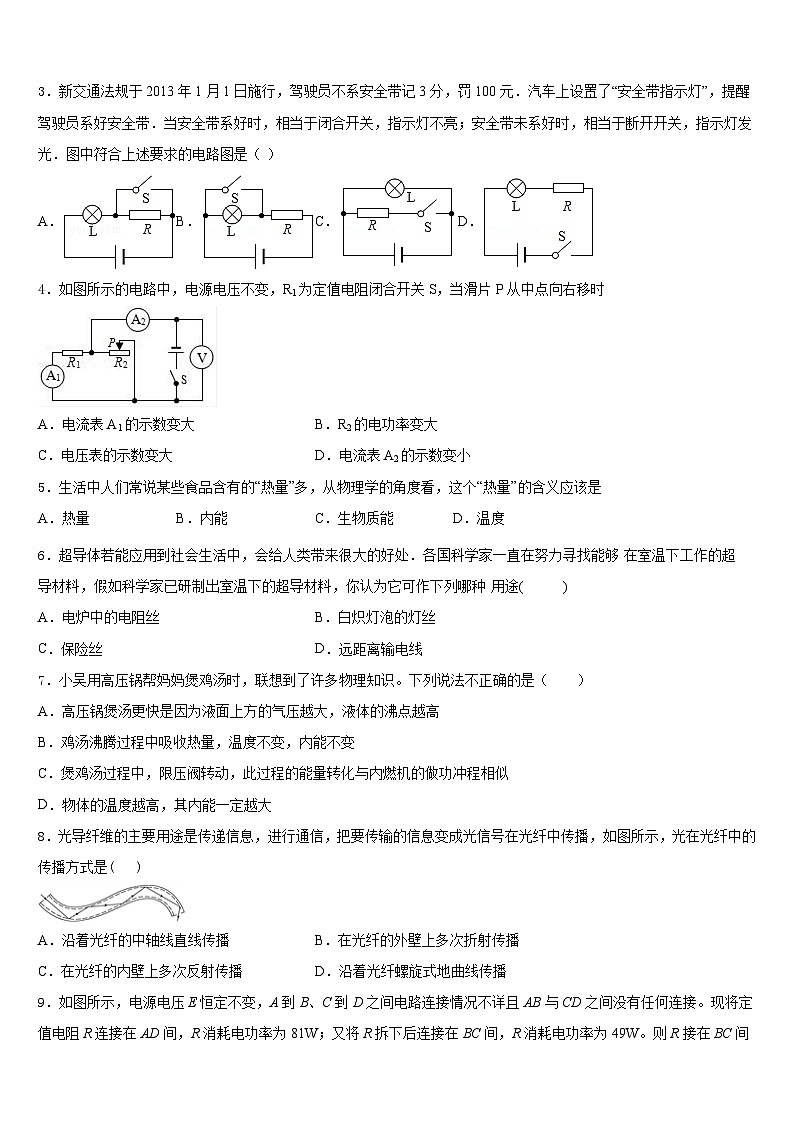

3．新交通法規于2013年1月1日施行，駕駛員不系安全帶記3分，罰100元．汽車上設置了“安全帶指示燈”，提醒駕駛員系好安全帶．當安全帶系好時，相當于閉合開關，指示燈不亮；安全帶未系好時，相當于斷開開關，指示燈發光．圖中符合上述要求的電路圖是（ ）
A．B．C．D．
4．如圖所示的電路中，電源電壓不變，R1為定值電阻閉合開關S，當滑片P從中點向右移時
A．電流表A1的示數變大B．R2的電功率變大
C．電壓表的示數變大D．電流表A2的示數變小
5．生活中人們常說某些食品含有的“熱量”多，從物理學的角度看，這個“熱量”的含義應該是
A．熱量B．內能C．生物質能D．溫度
6．超導體若能應用到社會生活中，會給人類帶來很大的好處．各國科學家一直在努力尋找能夠 在室溫下工作的超導材料，假如科學家已研制出室溫下的超導材料，你認為它可作下列哪種 用途( )
A．電爐中的電阻絲B．白熾燈泡的燈絲
C．保險絲D．遠距離輸電線
7．小吳用高壓鍋幫媽媽煲雞湯時，聯想到了許多物理知識。下列說法不正確的是（ ）
A．高壓鍋煲湯更快是因?yàn)橐好嫔戏降臍鈮涸酱?，液體的沸點越高
B．雞湯沸騰過程中吸收熱量，溫度不變，內能不變
C．煲雞湯過程中，限壓閥轉動，此過程的能量轉化與內燃機的做功沖程相似
D．物體的溫度越高，其內能一定越大
8．光導纖維的主要用途是傳遞信息，進行通信，把要傳輸?shù)男畔⒆兂晒庑盘栐诠饫w中傳播，如圖所示，光在光纖中的傳播方式是( )
A．沿著光纖的中軸線直線傳播B．在光纖的外壁上多次折射傳播
C．在光纖的內壁上多次反射傳播D．沿著光纖螺旋式地曲線傳播

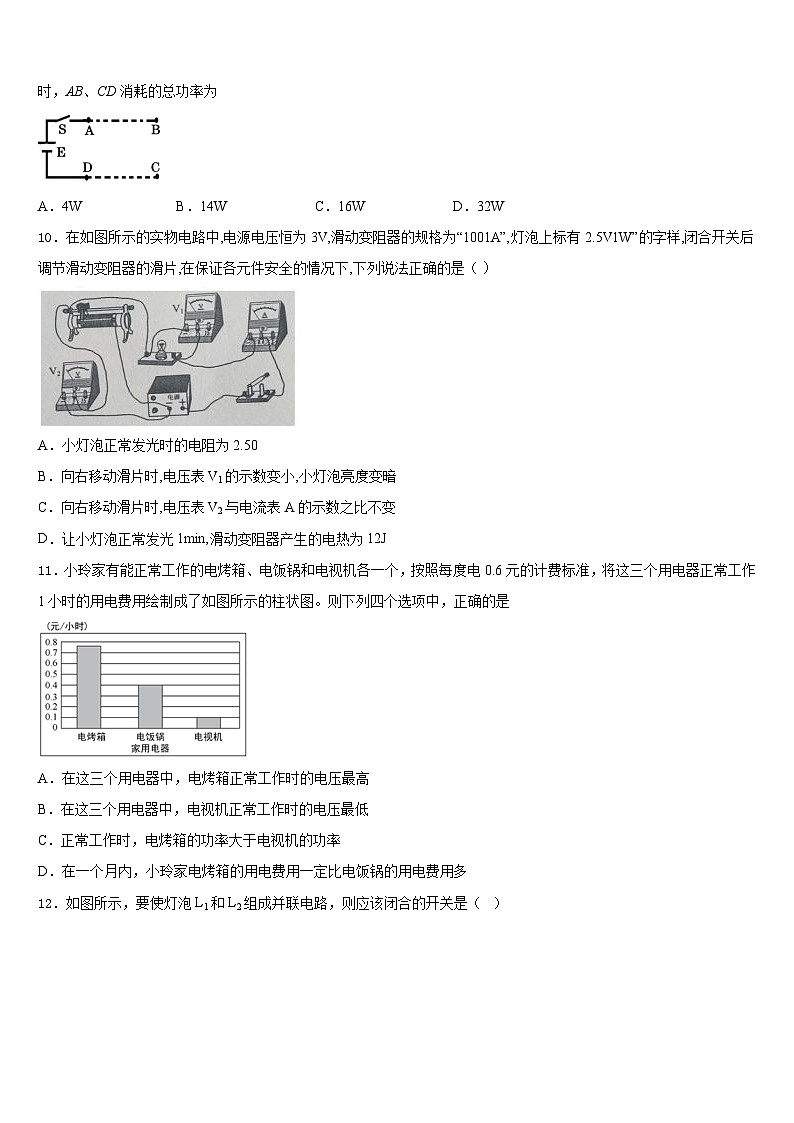

9．如圖所示，電源電壓E恒定不變，A到B、C到D之間電路連接情況不詳且AB與CD之間沒有任何連接。現將定值電阻R連接在AD間，R消耗電功率為81W；又將R拆下后連接在BC間，R消耗電功率為49W。則R接在BC間時，AB、CD消耗的總功率為
A．4WB．14WC．16WD．32W
10．在如圖所示的實物電路中,電源電壓恒為3V,滑動變阻器的規格為“1001A”,燈泡上標有2.5V1W”的字樣,閉合開關后調節滑動變阻器的滑片,在保證各元件安全的情況下,下列說法正確的是（ ）
A．小燈泡正常發光時的電阻為2.50
B．向右移動滑片時,電壓表V1的示數變小,小燈泡亮度變暗
C．向右移動滑片時,電壓表V2與電流表A的示數之比不變
D．讓小燈泡正常發光1min,滑動變阻器產生的電熱為12J
11．小玲家有能正常工作的電烤箱、電飯鍋和電視機各一個，按照每度電0.6元的計費標準，將這三個用電器正常工作1小時的用電費用繪制成了如圖所示的柱狀圖。則下列四個選項中，正確的是
A．在這三個用電器中，電烤箱正常工作時的電壓最高
B．在這三個用電器中，電視機正常工作時的電壓最低
C．正常工作時，電烤箱的功率大于電視機的功率
D．在一個月內，小玲家電烤箱的用電費用一定比電飯鍋的用電費用多
12．如圖所示，要使燈泡L1和L2組成并聯電路，則應該閉合的開關是（ ）
A．只閉合S2B．只閉合S3
C．同時閉合S1和S2D．同時閉合S1和S3
二、填空題（每題5分，共4題，20分）
13．鏡面反射和漫發射是光的兩種反射，日常生活中，我們能從各個角度看到物理課本上的文字是光的_____反射，而大城市高層建筑安裝整體玻璃造成的光污染是屬于光的_____反射?？丛拕r，一位演員穿紅色上衣，白色褲子，在藍色燈追光燈的照射下，觀眾看到她的上衣是_____色，褲子是_____色。
14．如圖所示，用毛皮摩擦過的橡膠棒A去接觸驗電器的金屬球B，金屬箔張開一定的角度，金屬箔所帶______電荷（選填正或負）及瞬時電流的方向是______（選填由 A流到B或由B流到A）
15．質量和初溫相同的甲乙兩種液體，經同一加熱器加熱相同的時間后甲的溫度大于乙的溫度，則甲液體的比熱容__________乙液體的比熱容（填“大于”、“等于”或“小于”）．如果液體乙的質量為1 kg，初溫為20 ℃，加熱一段時間后，溫度升高30 ℃，吸收了1.26×105 J的熱量，則乙液體的比熱容為__________ J/（kg·℃）．
16．絲綢摩擦過的玻璃棒帶正電荷，原因是在摩擦過程中玻璃棒________（選填“得到”或“失去”）電子。金屬導體中自由電子定向移動的方向與電流的方向____________ 。
三、實驗題（共12分）
17．（4分）圖甲是探究“通過導體的電流與電壓、電阻的關系”的電路，電源電壓恒為3V。
（1）探究電流與電壓的關系時，應保持_____不變（選填“R1”或“R2”）。
（2）探究電流與電阻的關系時，當R1的阻值是2Ω，電流表示數是1.0 A；要使電流表示數是0.5A，R1的阻值是____Ω；多次測量后，作出的I—R1圖像是圖乙中的____。
（3）該同學為研究可變電阻功率的變化規律，他將R1換成阻值為5Ω的定值電阻，把R2換成阻值范圍是0～10Ω的電阻箱。實驗中R2從lΩ逐漸調大到10Ω，實驗數據如下表，當R2消耗的功率最大時，其電阻約為（__________）
A．4Ω B．5Ω C．6Ω D．4Ω和6Ω
18．（4分）如圖是小明連接的實驗電路，各電路元件連接正確，電源電壓恒定為6V，R=5Ω，R′為標有“50Ω 1A”的滑動變阻器；
(1)閉合開關后，發現電流表無示數，電壓表有示數，若電路只有一處故障，則故障可能是_____；
(2)解決故障后，再次閉合開關，若要使電壓表示數變大，則應該將滑動變阻器滑片向_____移動（選填：左、右）；
(3)小明用該電路探究“電流與電壓的關系”，移動滑動變阻器滑片_____（填操作目的），記錄數據，分析得出結論。做完上述實驗后，小明想：若是將R換成阻值不同的定值電阻，就可以探究“電流與電阻”的關系。他斷開開關，保持R′滑片位置不動，將5Ω的定值電阻換成10Ω，閉合開關后，小明應該將滑動變阻器滑片向_____移動才能達到目的（選填：左、右）。
19．（4分）如圖甲所示，兩個相同的燒瓶中裝有質量和溫度都相同的煤油，煤油中各有一段電阻絲（R甲>R乙）。
(1)利用裝置圖甲探究的問題是____________________________。 通電一段時間后，小明發現甲燒瓶中溫度計的示數比乙的大，則可得到的結論是_______________________；
(2)如圖乙所示，小明把甲圖中的乙燒瓶撤去，增加了電流表和電壓表，其它器材不變，利用改變后的裝置“探究電流做功與哪些因素有關”， 正確連接電路后，閉合開關，移動滑片，發現相同時間內電流表和電壓表的示數越大，煤油的溫度升高得越高，則可得到的定性結論是___________________；
(3)上述兩個實驗中，運用了多種科學的研究方法 ，例如_____________________。
四、作圖題（共16分）
20．（8分）如圖所示，請按照電源的正負極在圖中標注出磁感線的方向、小磁針的N、S極。
21．（8分）如圖中電路圖所示，電路接通后，電流表的示數為0.8A，請用筆畫線代替導線把右邊的實物連接起來（導線不要交叉）。
（____）
五、計算題（共22分）
22．（10分）如圖所示電路中，電源電壓不變，燈L標有“6V、0.5A”字樣，定值電阻R的阻值為20Ω.閉合開關S，燈L正常發光.則
（1）電流表的示數是多少？
（2）電源電壓是多大？
23．（12分）如圖所示，電源電壓恒定，滑動變阻器的規格為“30Ω 1A”，閉合開關，當滑動變阻器的滑片滑到最左端或最右端時，都會有一只電表恰好滿偏。已知電壓表的量程為“0~3V”，電流表的量程為“0~0.6A”。求：
（1）電源電壓；
（2）定值電阻R1的阻值。
參考答案
一、選擇題（每題1分，共30題，30分）
1、C
2、B
3、B
4、D
5、C
6、D
7、B
8、C
9、B
10、D
11、C
12、D
二、填空題（每題5分，共4題，20分）
13、漫 鏡面 黑 藍
14、負 由B流到A
15、小于 4.2×103
16、失去 相反
三、實驗題（共12分）
17、R1 4 D B
18、電阻R斷路 左 改變定值電阻兩端的電壓 右
19、電流通過導體產生的熱量與電阻的關系 在電流和通電時間相同時，導體的電阻越大，電流通過導體產生的熱量越多 在導體的電阻和通電時間相同時，通過導體的電流越大，電流通過導體產生的熱量越多 控制變量法、轉換法
四、作圖題（共16分）
20、
21、
五、計算題（共22分）
22、（1）0.5A；（2）16V
23、（1）3.6V；（2）6Ω
次數
1
2
3
4
5
6
R2/Ω
1
2
4
6
8
10
I/A
0.50
0.43
0.33
0.27
0.23
0.20
P2/W
0.25
0.37
0.44
0.44
0.24
0.40
