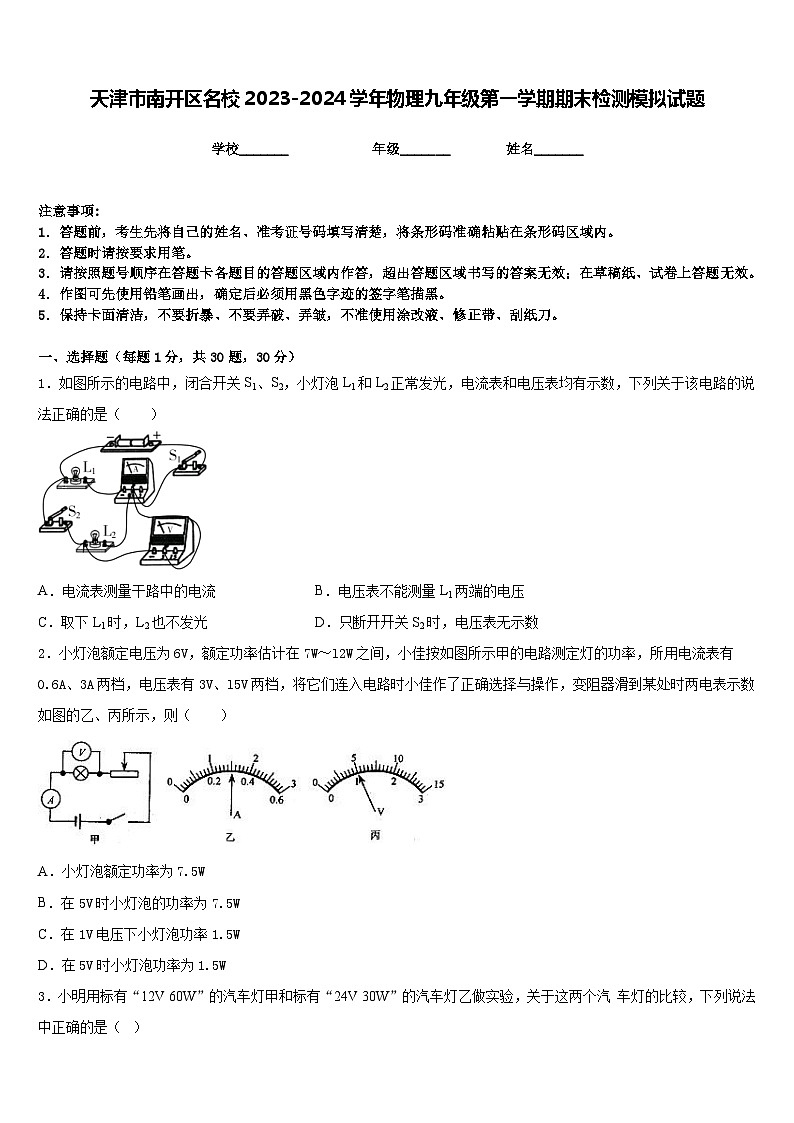

天津市南開區名校2023-2024學年物理九年級第一學期期末檢測模擬試題含答案

這是一份天津市南開區名校2023-2024學年物理九年級第一學期期末檢測模擬試題含答案，共10頁。試卷主要包含了答題時請按要求用筆等內容，歡迎下載使用。
學校_______ 年級_______ 姓名_______
注意事項:
1．答題前，考生先將自己的姓名、準考證號碼填寫清楚，將條形碼準確粘貼在條形碼區域內。
2．答題時請按要求用筆。
3．請按照題號順序在答題卡各題目的答題區域內作答，超出答題區域書寫的答案無效；在草稿紙、試卷上答題無效。
4．作圖可先使用鉛筆畫出，確定后必須用黑色字跡的簽字筆描黑。
5．保持卡面清潔，不要折暴、不要弄破、弄皺，不準使用涂改液、修正帶、刮紙刀。
一、選擇題（每題1分，共30題，30分）
1．如圖所示的電路中，閉合開關S1、S2，小燈泡L1和L2正常發光，電流表和電壓表均有示數，下列關于該電路的說法正確的是（ ）
A．電流表測量干路中的電流B．電壓表不能測量L1兩端的電壓
C．取下L1時，L2也不發光D．只斷開開關S2時，電壓表無示數
2．小燈泡額定電壓為6V，額定功率估計在7W～l2W之間，小佳按如圖所示甲的電路測定燈的功率，所用電流表有0.6A、3A兩檔，電壓表有3V、l5V兩檔，將它們連入電路時小佳作了正確選擇與操作，變阻器滑到某處時兩電表示數如圖的乙、丙所示，則（ ）
A．小燈泡額定功率為7.5W
B．在5V時小燈泡的功率為7.5W
C．在1V電壓下小燈泡功率1.5W
D．在5V時小燈泡功率為1.5W
3．小明用標有“12V 60W”的汽車燈甲和標有“24V 30W”的汽車燈乙做實驗，關于這兩個汽 車燈的比較，下列說法中正確的是（ ）

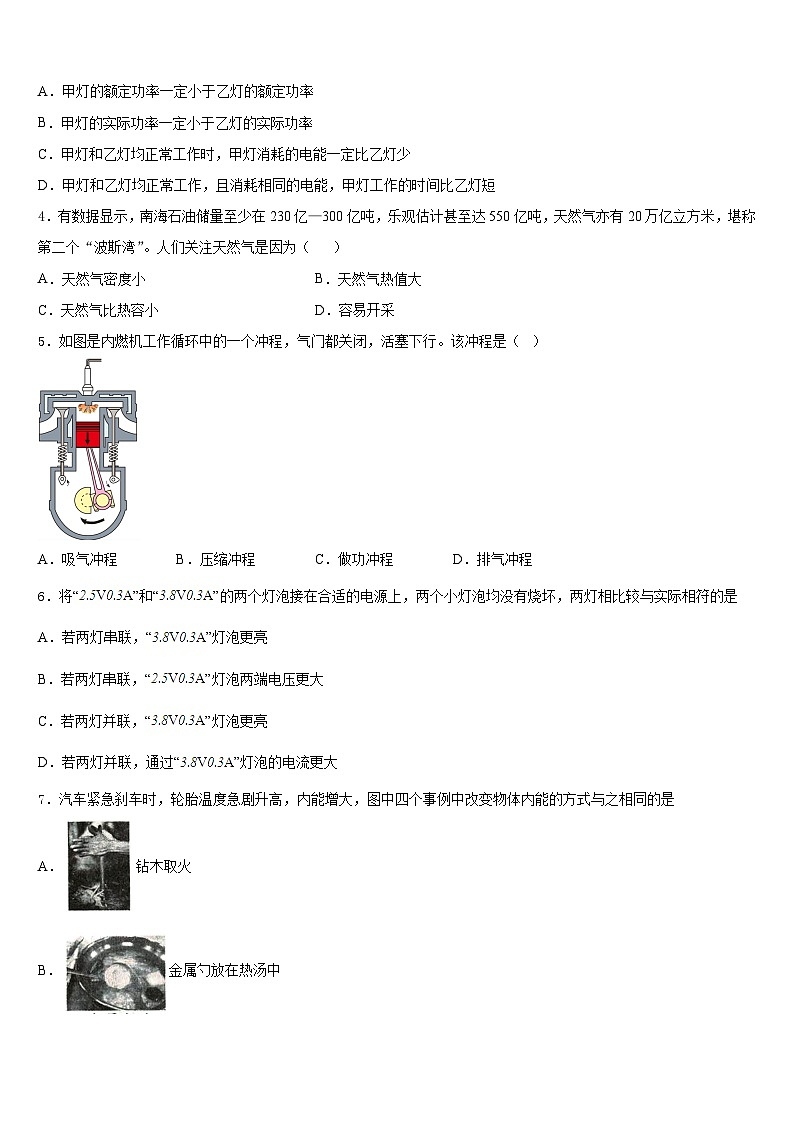

A．甲燈的額定功率一定小于乙燈的額定功率
B．甲燈的實際功率一定小于乙燈的實際功率
C．甲燈和乙燈均正常工作時，甲燈消耗的電能一定比乙燈少
D．甲燈和乙燈均正常工作，且消耗相同的電能，甲燈工作的時間比乙燈短
4．有數據顯示，南海石油儲量至少在230億—300億噸，樂觀估計甚至達550億噸，天然氣亦有20萬億立方米，堪稱第二個“波斯灣”。人們關注天然氣是因?yàn)椋? ）
A．天然氣密度小B．天然氣熱值大
C．天然氣比熱容小D．容易開采
5．如圖是內燃機工作循環中的一個沖程，氣門都關閉，活塞下行。該沖程是（ ）
A．吸氣沖程B．壓縮沖程C．做功沖程D．排氣沖程
6．將“”和“”的兩個燈泡接在合適的電源上，兩個小燈泡均沒有燒壞，兩燈相比較與實際相符的是
A．若兩燈串聯，“”燈泡更亮
B．若兩燈串聯，“”燈泡兩端電壓更大
C．若兩燈并聯，“”燈泡更亮
D．若兩燈并聯，通過“”燈泡的電流更大
7．汽車緊急剎車時，輪胎溫度急劇升高，內能增大，圖中四個事例中改變物體內能的方式與之相同的是
A．鉆木取火
B．金屬勺放在熱湯中

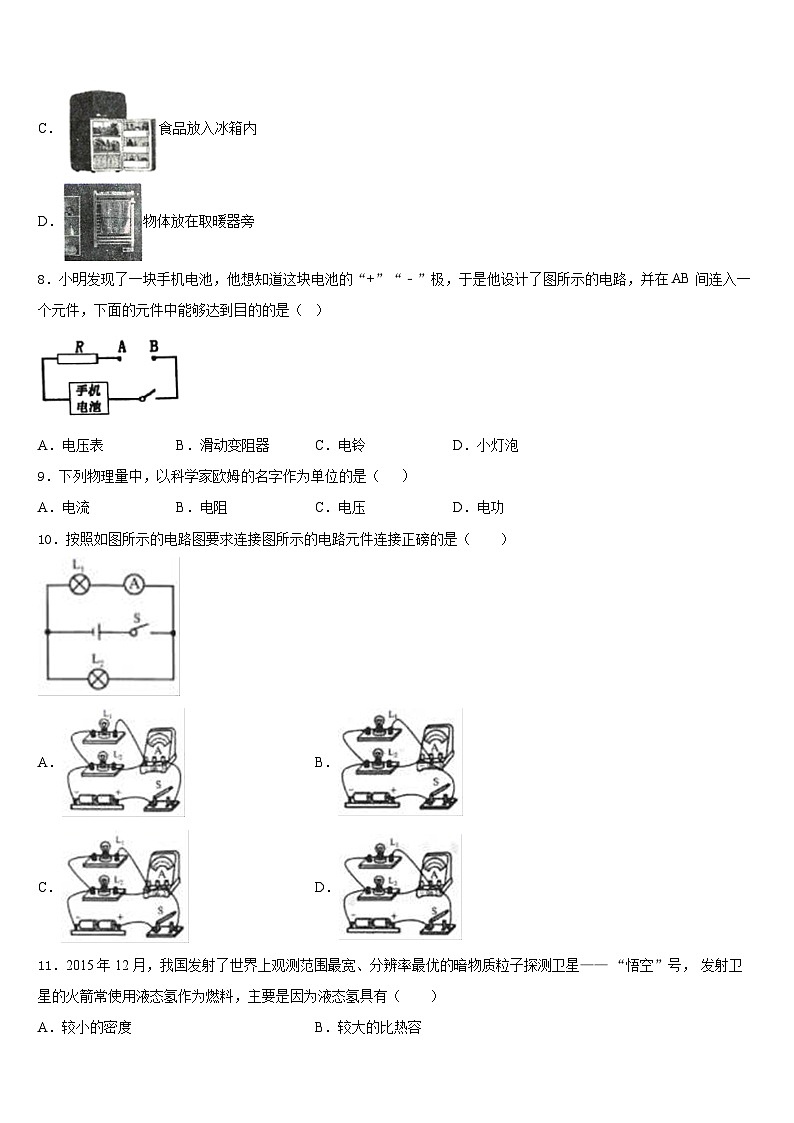

C．食品放入冰箱內
D．物體放在取暖器旁
8．小明發現了一塊手機電池，他想知道這塊電池的“+”“﹣”極，于是他設計了圖所示的電路，并在AB間連入一個元件，下面的元件中能夠達到目的的是（ ）
A．電壓表B．滑動變阻器C．電鈴D．小燈泡
9．下列物理量中，以科學家歐姆的名字作為單位的是（ ）
A．電流B．電阻C．電壓D．電功
10．按照如圖所示的電路圖要求連接圖所示的電路元件連接正磅的是（ ）
A．B．
C．D．
11．2015年12月，我國發射了世界上觀測范圍最寬、分辨率最優的暗物質粒子探測衛星—— “悟空”號， 發射衛星的火箭常使用液態氫作為燃料，主要是因?yàn)橐簯B(tài)氫具有（ ）
A．較小的密度B．較大的比熱容
C．較低的沸點D．較高的熱值
12．園藝師傅使用如圖所示的剪刀修剪樹枝時，常把樹枝盡量往剪刀軸O靠近，這樣做的目的是為了（ ）
A．增大阻力臂，減小動力移動的距離
B．減小動力臂，減小動力移動的距離
C．增大動力臂，省力
D．減小阻力臂，省力
二、填空題（每題5分，共4題，20分）
13．天然氣是目前使用的清潔能源之一，天然氣燃燒是將______能轉化為內能，完全燃燒的天然氣，若釋放的能量有80%被水吸收，在一個標準大氣壓下可將______的水從20℃加熱至沸騰。 [，]
14．雅安市榮膺第四屆四川省文明城市稱號，生態文明城市需要我們共同關注環境。某校興趣小組為了檢測空氣質量指數，設計了如圖甲所示的檢測電路。R為氣敏電阻，其電阻的倒數與空氣質量的關系如圖乙所示，已知電源電壓為6V保持不變，R0＝5Ω；當電壓表示數為2V時，通過R的電流是_____A，此時空氣質量指數為_(kāi)____，分析可知，圖甲中電壓表示數越大，表明空氣質量指數越_____（選填“高”或“低”）。
15．2018 年 12 月 8 日，我國在西昌衛星發射中心用長征三號乙運載火箭成功發射嫦娥四號探測器（圖甲），首次開啟人類探索月球背面奧秘的旅程?；鸺牡谌?jí)用液態氫做燃料，是因?yàn)橐簯B(tài)氫具有較大的_______。若液態氫的熱值為 1.4×108J/kg，則 500kg 液態氫完全燃燒放出的熱量是______J。升空后，探測器會打開它的太陽能電池板為電子設備供電，太陽能屬于__________（選填“不可再生”或“可再生”）能源，它是太陽內部氫原子核______（選填“核聚變”或“核裂變”）時釋放的核能?！谤o橋”中繼衛星（圖乙）通過接收或發射的______________（選填“電磁波”或“超聲波”）在月球背面與地球之間建立信號鏈接。
16．單位換算：12MΩ=____________Ω， 0.2kW·h=_____________J。
三、實驗題（共12分）
17．（4分）小麗利用圖（乙）所給實驗器材測量小燈泡在不同電壓下的電功率”,已知電源電壓恒為6V,小燈泡正常工作時的電壓為2.5V ,電阻約為8Ω,滑動變阻器規格為“20Ω 2A" .
（1）請根據實驗要求設計電路圖,并畫在圖（甲）框內.
（________）
（2）請用筆畫線代替導線,在圖（乙）中完成實物電路的連接.
（________）
（3）閉合開關前,滑動變阻器的滑片應該置于__________（選填"A"或"B" ）端.
（4）連接電路后,用開關試觸,燈泡不亮,電壓表示數接近6V ,電流表指針幾乎不動,電路中的故障是___ . （ 電路中只有一處故障）
（5）排除故障后,繼續實驗,閉合開關,移動滑片,當電壓表的指針指在某電壓值時小燈泡正常發光（請?jiān)趫D甲中標出相應的電壓值） ,
（________）
電流表的示數如圖乙所示,電流表的示數是_____A, 小燈泡的額定功率是___ W ,此時燈泡的電阻是____Ω.
（6）閉合開關,改變滑動變阻器的阻值,得到了幾組電壓和電流的數據并計算相應的電功率,如下表所示.
根據表,歸納小燈泡電功率變化的規律:______
用該實驗裝置還可以進行什么實驗? ____________________。
18．（4分）一組同學在“探究并聯電路電流特點”：
（1）閉合開關后，兩燈泡都亮，由于連線較亂，一時無法確定電路是串聯還是并聯，以下兩種判斷方法中可行的是________；
（2）繼續探究，他們分別測量A、B、C三處的電流，并把電流值寫在電路圖上，分析圖中的數據，明顯錯誤的數值是________，錯誤的原因是________。
（3）另一小組進行了多次實驗，他們測量了三組數據并記入了下表，分析表格，你能夠發現他們的不足之處嗎？不足之處是________。
19．（4分）為了探究電動機為什么會轉動，小明制作了一臺簡易電動機，如圖。他用回形針做成兩個支架，分別與電池的兩極相連，用漆包線繞一個矩形線網，以線圈引線為軸，并用小刀刮去軸的一端全部漆皮，另一端只刮去半周漆皮。將線圈放在支架上，磁體放在線圈下方，閉合開關，用手輕推一下線圈，線圈就會不停地轉動起來。
（1）通電線圈在磁場中受到_______的作用會轉動；
（2）要想改變線圈的轉動方向，可采用的措施是： _______ 、_______；(寫出兩點)；
（3）開關閉合后，如果電動機不轉，可能的原因是：_______；(寫出一點)
（4）要使實驗裝置能調節電動機轉速，還需要增加一個主要器材是：_______。
（5）電動機工作時把_______轉化為機械能。
四、作圖題（共16分）
20．（8分）如圖，根據圖中小磁針N極指向，標出磁體的N、S極和磁感線的方向（黑端為小磁針的N極）
（______）
21．（8分）如圖所示，用電壓表測量一全新干電池兩端的電壓，其表盤如圖所示，請選擇合適量程并標出此時指針的位置，圖中O點為指針的軸心點。
（______）
五、計算題（共22分）
22．（10分）如圖，將標有“6V 3W”字樣的燈泡L1和標有“6V 6W”字樣的燈泡L2串聯在電路中，使其中一個燈泡正常發光，另一個燈泡的實際功率不超過其額定功率，不考慮溫度對電阻的影響。求：
(1)燈泡L1正常工作時的電流；
(2)燈泡L2的電阻；
(3)電源電壓；
(4)此電路工作2分鐘消耗的電能。
23．（12分）小麗家新買了一臺電熱水器，下表是該熱水器的一些技術參數。
現將水箱中裝滿水，通電后正常工作10min，水溫從25℃上升到15℃．在此過程中，求：
(1)熱水器中電熱絲的電阻；
(2)水所吸收的熱量[c水=1．2×103J／(kg·℃)]；
(3)熱水器的效率．
參考答案
一、選擇題（每題1分，共30題，30分）
1、D
2、B
3、D
4、B
5、C
6、A
7、A
8、A
9、B
10、C
11、D
12、D
二、填空題（每題5分，共4題，20分）
13、化學 20
14、0.4 25 高
15、熱值 7×1010J 可再生 核聚變 電磁波
16、1.2×107Ω 0.2kW·h=7.2×105J
三、實驗題（共12分）
17、 A 燈泡斷路 0.3 0.75 8.33 當燈泡兩端的電壓增大時,燈泡的電功率增大 測量小燈泡的電阻實驗
18、方法1 1.5A 看錯了電表的量程 表格電流欄處沒有單位
19、力 改變電流方向 改變磁場方向 線圈中沒有電流 滑動變阻器 電能
四、作圖題（共16分）
20、
21、
五、計算題（共22分）
22、 (1)0.5A；(2)6Ω；(3)6V；(4)540J
23、（1）21.2Ω；（2）1.2×10６J；（3）87.5％
實驗次數
第一次
第二次
第三次
電壓/V
2.0
2.8
3.0
電流/A
0.34
0.40
0.44
電功率/W
0.64
1.12
1.32
方法
操作
現象
結論
方法1
把其中一燈泡從燈座中取下
另一燈未熄滅
兩燈一定是并聯
方法2
把其中一根導線斷開
兩燈熄滅
兩燈一定是串聯
次數
A處的電流IA
B處的電流IB
C處的電流IC
測量1
0.10
0.12
0.22
測量2
0.20
0.24
0.44
測量3
0.25
0.30
0.55
型號
FED—H50
額定電壓
220V
最大水量
50kg
額定功率
2000W
