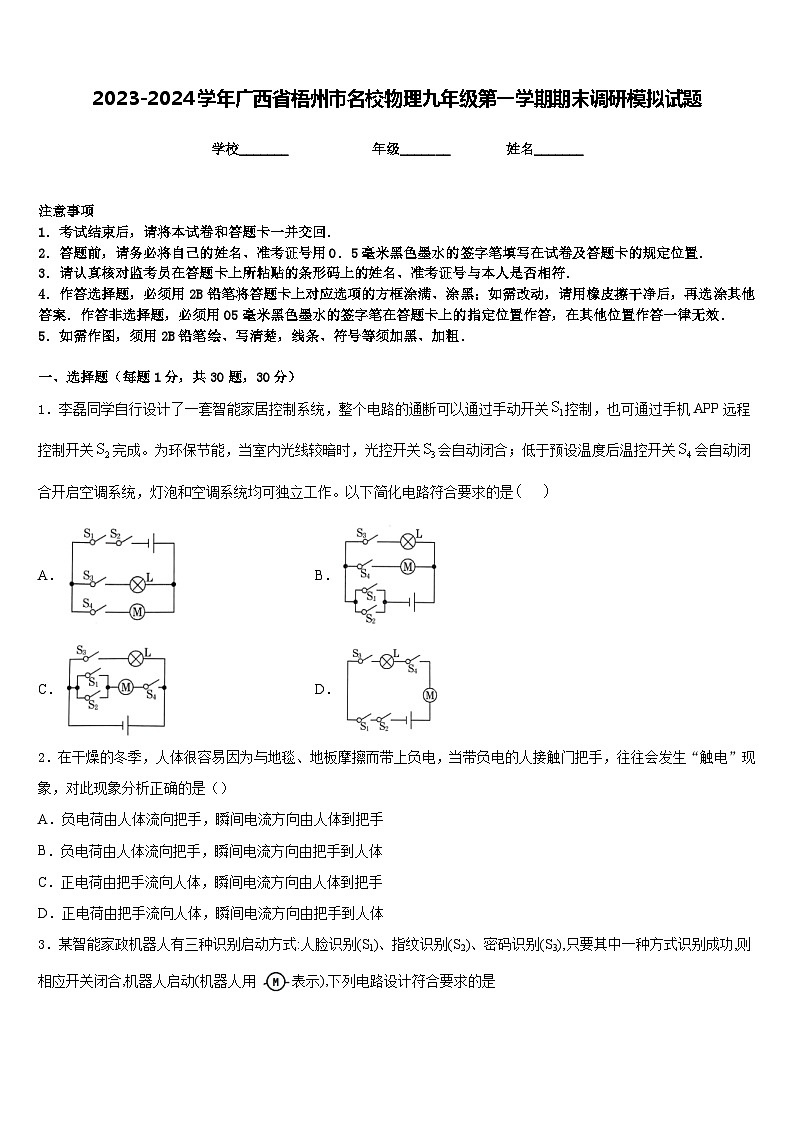

2023-2024學年廣西省梧州市名校物理九年級第一學期期末調研模擬試題含答案

這是一份2023-2024學年廣西省梧州市名校物理九年級第一學期期末調研模擬試題含答案，共9頁。
學校_______ 年級_______ 姓名_______
注意事項
1．考試結束后，請將本試卷和答題卡一并交回．
2．答題前，請務必將自己的姓名、準考證號用0．5毫米黑色墨水的簽字筆填寫在試卷及答題卡的規定位置．
3．請認真核對監考員在答題卡上所粘貼的條形碼上的姓名、準考證號與本人是否相符．
4．作答選擇題，必須用2B鉛筆將答題卡上對應選項的方框涂滿、涂黑；如需改動，請用橡皮擦干凈后，再選涂其他答案．作答非選擇題，必須用05毫米黑色墨水的簽字筆在答題卡上的指定位置作答，在其他位置作答一律無效．
5．如需作圖，須用2B鉛筆繪、寫清楚，線條、符號等須加黑、加粗．
一、選擇題（每題1分，共30題，30分）
1．李磊同學自行設計了一套智能家居控制系統，整個電路的通斷可以通過手動開關控制，也可通過手機APP遠程控制開關完成。為環保節能，當室內光線較暗時，光控開關會自動閉合；低于預設溫度后溫控開關會自動閉合開啟空調系統，燈泡和空調系統均可獨立工作。以下簡化電路符合要求的是
A．B．
C．D．
2．在干燥的冬季，人體很容易因為與地毯、地板摩擦而帶上負電，當帶負電的人接觸門把手，往往會發生“觸電”現象，對此現象分析正確的是（）
A．負電荷由人體流向把手，瞬間電流方向由人體到把手
B．負電荷由人體流向把手，瞬間電流方向由把手到人體
C．正電荷由把手流向人體，瞬間電流方向由人體到把手
D．正電荷由把手流向人體，瞬間電流方向由把手到人體
3．某智能家政機器人有三種識別啟動方式:人臉識別(S1)、指紋識別(S2)、密碼識別(S3),只要其中一種方式識別成功,則相應開關閉合,機器人啟動(機器人用表示),下列電路設計符合要求的是

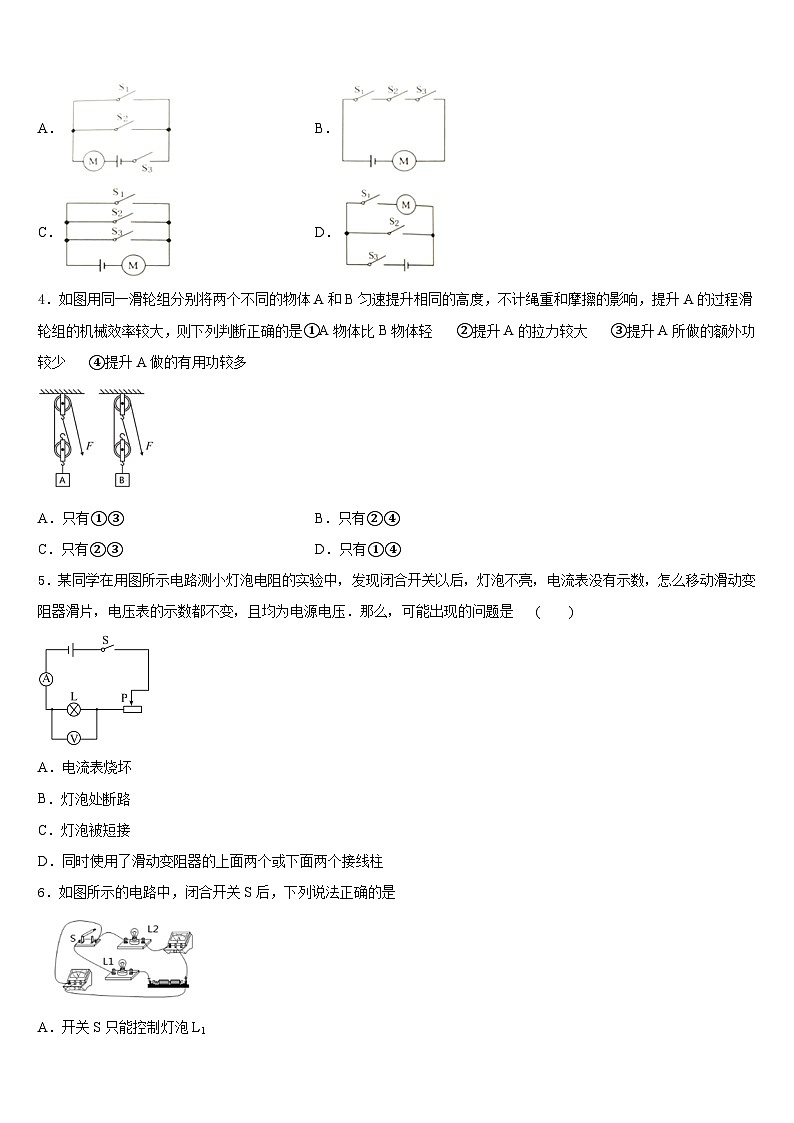

A．B．
C．D．
4．如圖用同一滑輪組分別將兩個不同的物體A和B勻速提升相同的高度，不計繩重和摩擦的影響，提升A的過程滑輪組的機械效率較大，則下列判斷正確的是①A物體比B物體輕 ②提升A的拉力較大 ③提升A所做的額外功較少 ④提升A做的有用功較多
A．只有①③B．只有②④
C．只有②③D．只有①④
5．某同學在用圖所示電路測小燈泡電阻的實驗中，發現閉合開關以后，燈泡不亮，電流表沒有示數，怎么移動滑動變阻器滑片，電壓表的示數都不變，且均為電源電壓．那么，可能出現的問題是 ( )
A．電流表燒壞
B．燈泡處斷路
C．燈泡被短接
D．同時使用了滑動變阻器的上面兩個或下面兩個接線柱
6．如圖所示的電路中，閉合開關S后，下列說法正確的是
A．開關 S 只能控制燈泡 L1
B．燈泡 L1和 L2并聯在電路中
C．電流表可以測量燈泡L1的電流
D．電壓表測量燈泡 L1兩端的電壓

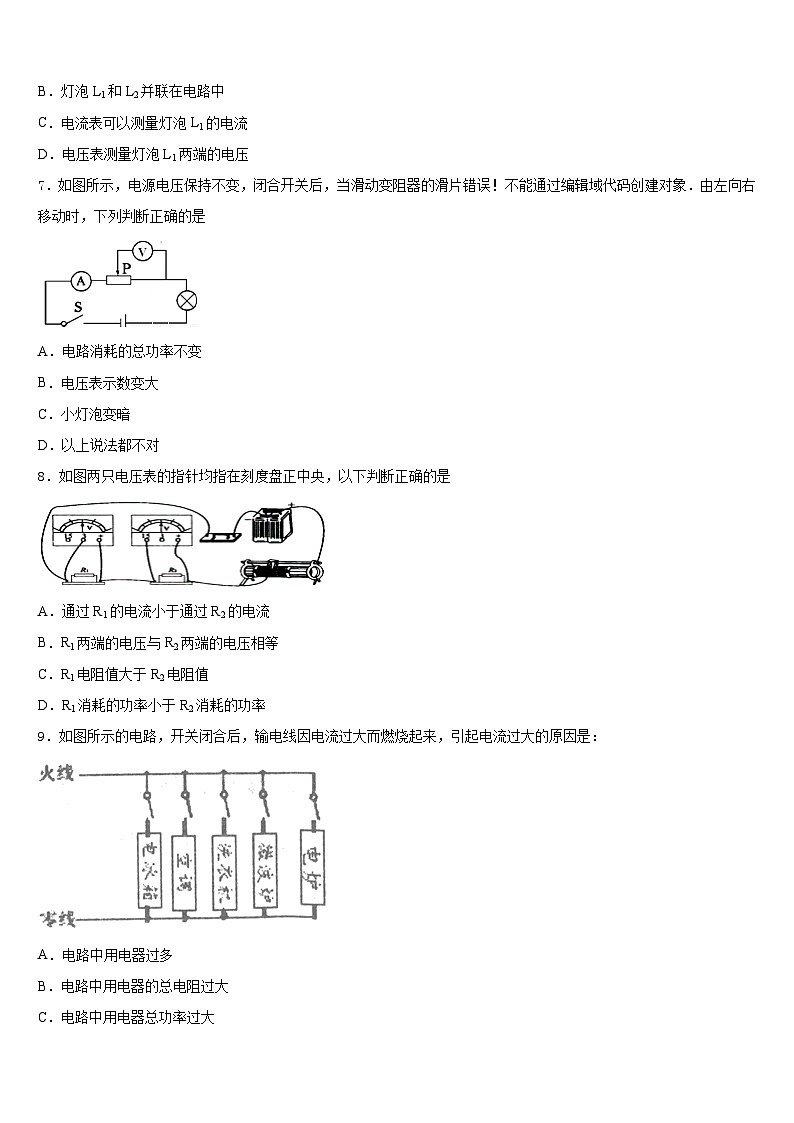

7．如圖所示，電源電壓保持不變，閉合開關后，當滑動變阻器的滑片錯誤！不能通過編輯域代碼創建對象．由左向右移動時，下列判斷正確的是

A．電路消耗的總功率不變
B．電壓表示數變大
C．小燈泡變暗
D．以上說法都不對
8．如圖兩只電壓表的指針均指在刻度盤正中央，以下判斷正確的是
A．通過R1的電流小于通過R2的電流
B．R1兩端的電壓與R2兩端的電壓相等
C．R1電阻值大于R2電阻值
D．R1消耗的功率小于R2消耗的功率
9．如圖所示的電路，開關閉合后，輸電線因電流過大而燃燒起來，引起電流過大的原因是：
A．電路中用電器過多
B．電路中用電器的總電阻過大
C．電路中用電器總功率過大
D．電路中支路太多
10．如圖所示的電路，閉合開關S，當滑片P向左移動時，不考慮燈絲電阻受溫度影響。下列說法正確的是（ ）
A．小燈泡變亮B．電流表示數變小
C．電壓表示數變小D．電路的總功率不變
11． “關愛生命,快樂成長”，下列關于安全用電的說法正確的是（ ）
A．電燈的開關可以接在零線和燈座之間
B．使用測電筆時，手指不能接觸筆尾金屬體
C．選用插座時，所有家用電器都使用兩孔插座
D．一旦發生觸電事故，應先切斷電源再進行搶救
12．小夏將n個“3V，0.3W”的小燈泡，按照甲、乙兩種連接方式分別接入電壓為U的電路中（如圖所示），通過分別調節滑動變阻器R1和R2，使所有燈泡均正常發光．則甲、乙兩電路中的總電流與總功率的關系正確的是（ ）
A．I甲=I乙B．I甲=I乙C．P甲=nP乙D．P甲=n2P乙
二、填空題（每題5分，共4題，20分）
13．如圖所示的電路中，電源電壓保持不變，燈泡L上標有“6V 6W”的字樣，只閉合開關S1時，電流表示數為0.3A；再將開關S2閉合時，電流表示數為0.4A。假設燈絲電阻不隨溫度改變，此時燈L的實際功率為_________W；R的阻值為________?。
14．用均勻的電阻絲圍成一個正方形ABCD，如圖所示，其中E為CD的中點。當A、C兩點接入電路中時，阻值為16Ω；那么將D、E兩點接入電路時，阻值為________Ω。
15．在家庭電路中，因電流過大導致空氣開關“跳閘”的原因有：（1）_____，（2）_____
16．在我們學習“電阻”的時候，物理老師常說“如果有人能發明出一種常溫狀態下的超導材料，就可以顛覆整個世界．．．．”，年僅23歲的中國青年曹原被這句話深深吸引，并通過自己的不懈努力，終于發現，當兩層石墨烯以一個“魔角”疊加在一起時，再加入一定數量的電子，石墨烯的電阻突然變?yōu)開__，常溫狀態下的超導體誕生了！超導材料可應用于___。(寫出一條即可)
三、實驗題（共12分）
17．（4分）小麗利用如圖甲電路測定小燈泡的功率，被測小燈泡的額定電壓為2.5V，電阻約為10Ω．實驗室有如下器材：電源（電壓為6V），電流表（0﹣0.6A、0﹣3A），電壓表（0～3V、0～15V），開關，導線若干，滑動變阻器兩只：R1（10Ω、0.5A），R2（20Ω、0.5A）。
（1）連接電路時，開關應該_____；
（2）電路接通后，電流表指針如圖乙，則此時通過小燈泡的電流是_____；
（3）移動滑動變阻器的滑片多次測量，其目的是_____；（選填字母符號），
A．計算電功率的平均值 B．改變電路中的電流和小燈泡兩端的電壓
（4）為了滿足測量要求，實驗電路應該選用滑動變阻器_____；（選填“R1“或“R2”）
（5）小麗根據記錄的多組I﹣U數據，畫出了小燈泡中電流隨其兩端電壓變化的關系圖象（如圖丙），則小燈泡的額定功率為_____W；
（6）在多次測量中，小麗還發現：當電壓表的示數增大時，電壓表與電流表的示數之比_____（選填“變大”“變小”或“不變”）；
（7）小麗又取了一個規格、型號完全相同的舊燈泡進行實驗，發現在額定電壓下工作時，燈泡亮度明顯偏暗，小麗仔細觀察，發現燈絲經過長時間發生升華己變細，其電阻_____；消耗的實際功率_____的緣故。（均選填“變大“或變?。?；
（8）滑動變阻器滑片P滑動過程中滑動變阻器連入電路中的變化量大小為△R1，小燈泡值的變化量大小為△R2，則這兩個量的大小關系是：△R1_____△R2（選填“大于”“小于”或“等于”）。
18．（4分）如圖所示，兩個相同的驗電器A和B，A帶負電，B不帶電．驗電器A的金屬箔張開，是因為_____；用金屬棒把A和B連接起來的瞬間，金屬棒中的電流方向從_____（選填“A到B”或“B到A”）．
19．（4分）如圖是小明“探究串聯電路電流特點”的實驗電路圖：
（1）上表是某同學在實驗中測得的三個不同位置的電流值，有一個位置的電流測量明顯有誤，其電流值是___，造成錯誤的原因是___.
（2）甲、乙兩位同學在分組實驗中，閉合開關前，他們的電流表指針均指在零刻度處。當閉合開關試觸時，發現電流表指針擺動分別出現了如圖甲、乙所示的兩種情況。則甲的問題是___； 乙的問題是：___.
（3）實驗中某同學發現兩個串聯的小燈泡中，一個發光，一個不發光，造成其中一個小燈泡不發光的原因可能是（______）
A．通過不發光的燈泡的電流比發光的小
B．燈泡的燈絲斷了
C．燈泡被短路
D．小燈泡靠近負極
四、作圖題（共16分）
20．（8分）按要求作圖。
(1)如圖甲輕桿OB在外力作用下保持靜止(O為支點)，請在圖中畫出動力臂和阻力臂。
（_______________）
(2)請在乙圖中的兩個虛線框內，選填“電源”和“開關”的符號，并滿足當開關都閉合時兩燈組成并聯電路。
（_______________）
21．（8分）在下圖中：（1）標出小磁針B的N、S極；（2）用箭頭標出條形磁鐵三條磁感線的方向。
（________）
五、計算題（共22分）
22．（10分）在冬季，有的家庭會選用一些小型電暖器過冬，如圖甲乙所示是某電暖器與其電路原理圖，它的銘牌見F表（“中溫檔”功率空出）。圖中R1>R2， S是自我保護開關，當電暖器傾倒時S自動斷開，切斷電源保證安全。通過S1、S2的組合使用，可以使電暖器工作在“高溫、中溫、低溫”三檔。求：
(1)R1的阻值：
(2)“中溫”檔 正常工作時電路中的電流：
(3)用該電暖器的“高溫"檔正常工作30 min，消耗的電能。
23．（12分）小燈泡甲上標有“3.6V 0.75A”，小燈泡乙上標有“4.8V 0.5A”。 將甲、乙兩個小燈泡并 聯接在一個電源兩端，使兩燈都能發光，且其中一個小燈泡恰好正常發光，另一個實際 功率小于額定功率。不計小燈泡電阻隨溫度的變化，求：
（1）小燈泡乙的電阻值；
（2）此時兩個小燈泡的總功率。
參考答案
一、選擇題（每題1分，共30題，30分）
1、B
2、B
3、C
4、B
5、B
6、C
7、A
8、D
9、C
10、D
11、D
12、C
二、填空題（每題5分，共4題，20分）
13、0.96 2
14、7
15、短路 用電器的總功率過大
16、零 輸送電能（或制造微型電子設備、電動機、發電機的線圈等）
三、實驗題（共12分）
17、斷開 0.14A； B R2 0.625 變大 變大 變小 大于
18、同種電荷相互排斥 B到A
19、1.5A 接的電流表的小量程卻按照大量程讀數 電流表正負接線柱接反 電流表量程選大了 C
四、作圖題（共16分）
20、
21、
五、計算題（共22分）
22、 (1) 110Ω；(2) 5.5A；(3) 2.97×106J
23、（1）9.6Ω（2）4.05W
電流表的位置
a
b
c
電流I/A
0.3
0.3
1.5
