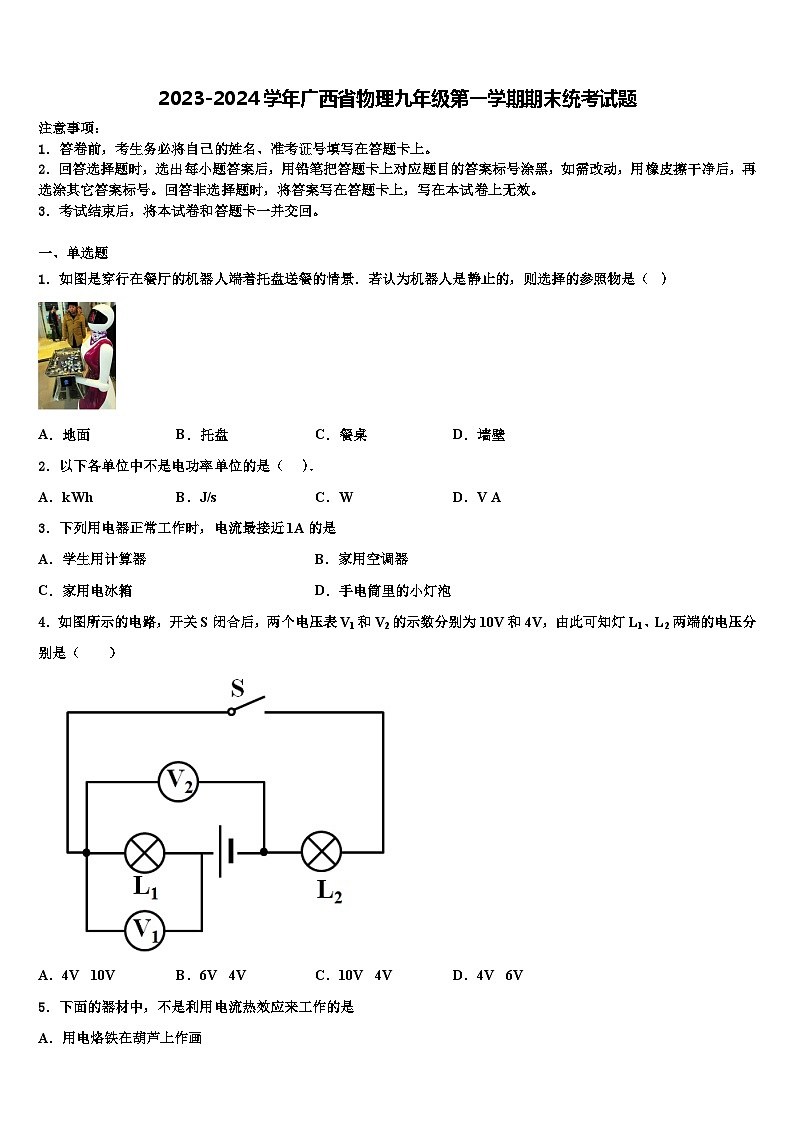

2023-2024學年廣西省物理九年級第一學期期末統考試題

這是一份2023-2024學年廣西省物理九年級第一學期期末統考試題，共12頁。
2．回答選擇題時，選出每小題答案后，用鉛筆把答題卡上對應題目的答案標號涂黑，如需改動，用橡皮擦干凈后，再選涂其它答案標號?；卮鸱沁x擇題時，將答案寫在答題卡上，寫在本試卷上無效。
3．考試結束后，將本試卷和答題卡一并交回。
一、單選題
1．如圖是穿行在餐廳的機器人端著托盤送餐的情景．若認為機器人是靜止的，則選擇的參照物是（ ）
A．地面B．托盤C．餐桌D．墻壁
2．以下各單位中不是電功率單位的是（ ）．
A．kWhB．J/sC．WD．V A
3．下列用電器正常工作時，電流最接近1A的是
A．學生用計算器B．家用空調器
C．家用電冰箱D．手電筒里的小燈泡
4．如圖所示的電路，開關S閉合后，兩個電壓表V1和V2的示數分別為10V和4V，由此可知燈L1、L2兩端的電壓分別是（ ）

A．4V 10VB．6V 4VC．10V 4VD．4V 6V
5．下面的器材中，不是利用電流熱效應來工作的是
A．用電烙鐵在葫蘆上作畫
B．用電熨斗熨衣服
C．用電熱刀裁剪塑料繩帶

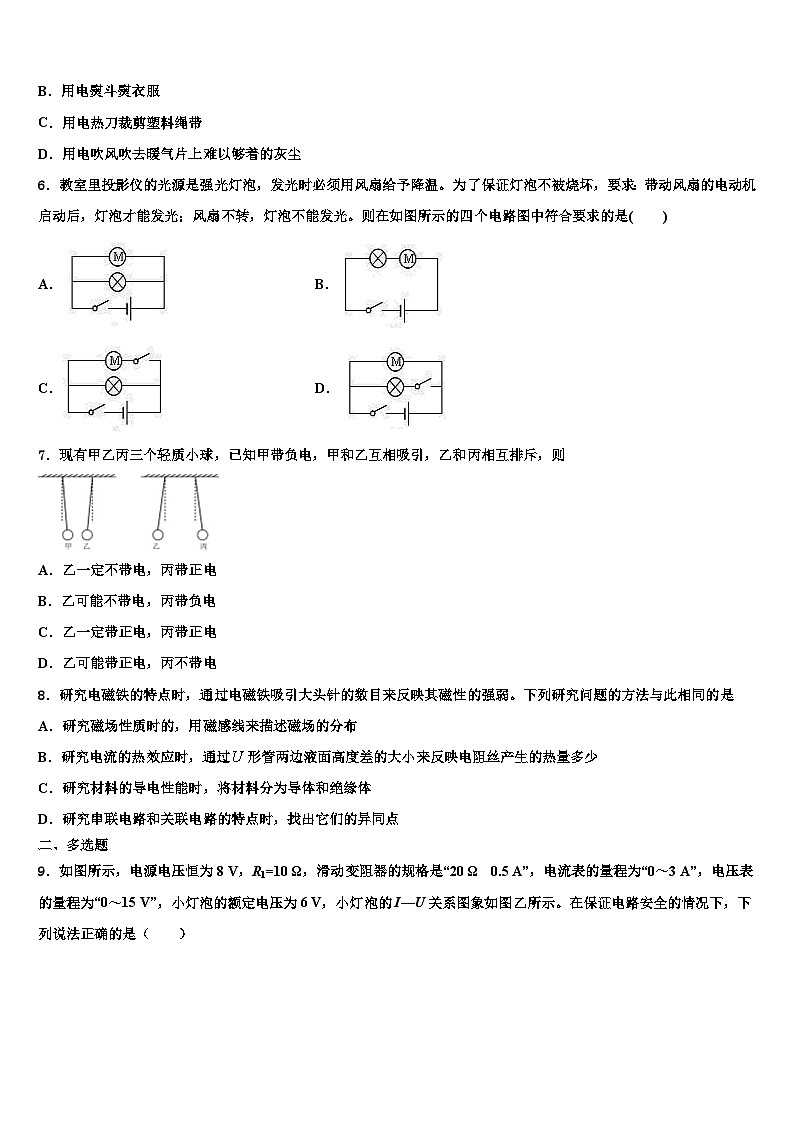

D．用電吹風吹去暖氣片上難以夠著的灰塵
6．教室里投影儀的光源是強光燈泡，發光時必須用風扇給予降溫。為了保證燈泡不被燒壞，要求：帶動風扇的電動機啟動后，燈泡才能發光；風扇不轉，燈泡不能發光。則在如圖所示的四個電路圖中符合要求的是( )
A．B．
C．D．
7．現有甲乙丙三個輕質小球，已知甲帶負電，甲和乙互相吸引，乙和丙相互排斥，則
A．乙一定不帶電，丙帶正電
B．乙可能不帶電，丙帶負電
C．乙一定帶正電，丙帶正電
D．乙可能帶正電，丙不帶電
8．研究電磁鐵的特點時，通過電磁鐵吸引大頭針的數目來反映其磁性的強弱。下列研究問題的方法與此相同的是
A．研究磁場性質時的，用磁感線來描述磁場的分布
B．研究電流的熱效應時，通過形管兩邊液面高度差的大小來反映電阻絲產生的熱量多少
C．研究材料的導電性能時，將材料分為導體和絕緣體
D．研究串聯電路和關聯電路的特點時，找出它們的異同點
二、多選題

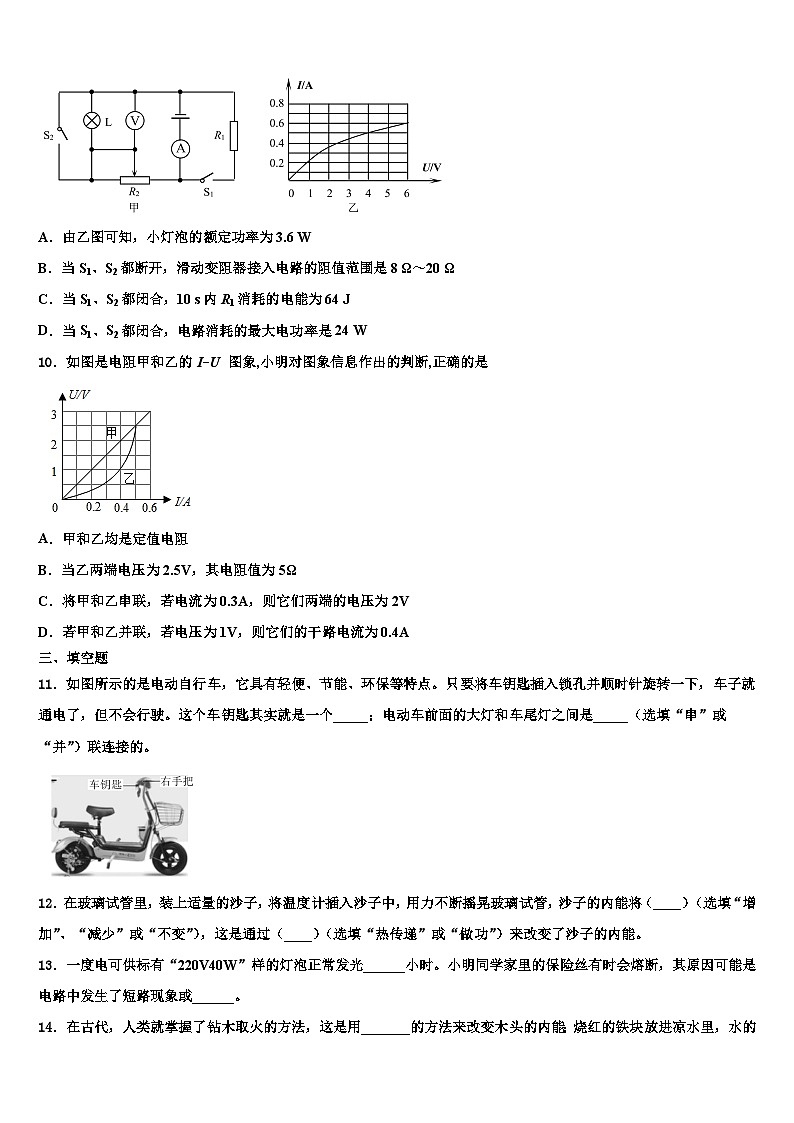

9．如圖所示，電源電壓恒為8 V，R1=10 Ω，滑動變阻器的規格是“20 Ω 0.5 A”，電流表的量程為“0～3 A”，電壓表的量程為“0～15 V”，小燈泡的額定電壓為6 V，小燈泡的I—U關系圖象如圖乙所示。在保證電路安全的情況下，下列說法正確的是（ ）
A．由乙圖可知，小燈泡的額定功率為3.6 W
B．當S1、S2都斷開，滑動變阻器接入電路的阻值范圍是8 Ω～20 Ω
C．當S1、S2都閉合，10 s內R1消耗的電能為64 J
D．當S1、S2都閉合，電路消耗的最大電功率是24 W
10．如圖是電阻甲和乙的 I?U 圖象,小明對圖象信息作出的判斷,正確的是
A．甲和乙均是定值電阻
B．當乙兩端電壓為2.5V，其電阻值為5Ω
C．將甲和乙串聯，若電流為0.3A，則它們兩端的電壓為2V
D．若甲和乙并聯，若電壓為1V，則它們的干路電流為0.4A
三、填空題
11．如圖所示的是電動自行車，它具有輕便、節能、環保等特點。只要將車鑰匙插入鎖孔并順時針旋轉一下，車子就通電了，但不會行駛。這個車鑰匙其實就是一個_____；電動車前面的大燈和車尾燈之間是_____（選填“串”或“并”）聯連接的。
12．在玻璃試管里，裝上適量的沙子，將溫度計插入沙子中，用力不斷搖晃玻璃試管，沙子的內能將（____）（選填“增加”、“減少”或“不變”），這是通過（____）（選填“熱傳遞”或“做功”）來改變了沙子的內能。
13．一度電可供標有“220V40W”樣的燈泡正常發光______小時。小明同學家里的保險絲有時會熔斷，其原因可能是電路中發生了短路現象或______。
14．在古代，人類就掌握了鉆木取火的方法，這是用_______的方法來改變木頭的內能；燒紅的鐵塊放進涼水里，水的溫度升高了，這是用_______的方法來改變水的內能.
15．如圖所示，在吹氣球時，吹大了的氣球沒握住，它叫嘯著飛跑了！你及時撿起氣球會發現它的嘴部溫度_____（選填“變高”“變低”或“無變化”），球內氣體噴出來時和圖_____（選填“乙”或“丙”）汽油機的工作過程中能量的轉化是一致的。
16．電工用如圖方法檢驗家庭電路是否有短路情況，他先在進戶線的干路上串聯一個標有“220 V 40 W”的白熾燈L1， 然后斷開房間的所有開關，ab間加220 V電壓， 發現L1正常發光， 說明家庭電路____(選填“有”或“沒有”)短路情況，若閉合開關S，燈泡L2___(選填“能”或“不能” )正常發光，若此時用試電筆接觸A點處，氖管_______會或不會)發光．
四、作圖、實驗探究題
17．如圖甲所示是小明常用的一個插線板，他在使用中發現，插線板的指示燈在開關斷開時不發光，插孔不能提供工作電壓；而在開關閉合時指示燈發光，插孔可以提供工作電壓，如果指示燈損壞，開關閉合時插孔也能提供工作電壓，根據上述現象，請?jiān)趫D乙中畫出開關、指示燈和插孔的連接方式，并把接線板與電源線接通。
18．要在教室內安裝2盞“220V 40W”的電燈和1個插座，要求開關S只控制兩盞燈，且每盞燈都能正常發光．其中部分電路已經連接，請你用筆畫線代替導線將電路連接完整．
（__________）
19．（10分）某小組同學在“測量小燈泡的電功率”的實驗中，所測小燈泡的額定電壓為2.5V。
（1）如圖甲所示是該組同學連接的實驗電路，其中有一根導線連接錯誤，請你在錯誤的導線上畫“×”，并用筆畫線代替導線畫出正確的連線（導線不能交叉）。
（__________）
（2）電路連接正確后，該組同學改變滑片P的位置，獲得多組對應的電壓、電流值，繪制得如圖乙所示的圖像。由圖像可知：
①當小燈泡兩端的電壓增大時，燈絲的電阻_______，小燈泡的實際功率_________（以上兩空選填“增大”、“不變”或“減小”）；
②小燈泡的額定功率為________W；
③該實驗中滑動變阻器除了保護電路外，還有_________的作用。
（3）為了比較發光二極管和小燈泡哪個更節能，接下來他們用一個發光二極管替換電路中的小燈泡，進一步測量發光二極管的電功率。閉合開關后，無論怎樣調節滑動變阻器的滑片，發現此二極管都不發光，且電流表無示數，電壓表有示數。經檢查整個電路連接及元件均完好，則故障原因是：________。故障排除后，經測量和分析可知發光二極管比小燈泡更加節能。
五、計算題
20．（6分）某同學家買了一臺電熱水壺，下表是電熱水壺的一些技術參數。裝滿水通電后正常工作5min，把水從20°C加熱至沸騰。求∶
(1)水吸收的熱量；(c水=4.2×103J/(kg·°C))
(2)電熱水壺的效率。
21．（6分）如圖甲是一種新型插座，它能即時顯示接在該插座上的用電器的工作電壓和所耗電費等（插座本身消耗電能由內部電池提供）。小明將裝有質量為2.4kg、初溫為10℃水的電水壺插在該插座上，這時插座屏幕上顯示如圖乙所示，當水燒開至100℃時，屏幕顯示如圖丙所示。[已知電費單價： 0.57元/(kW?h)；c水=4.2×103J/（kg·℃）]
（1）這段時間內水吸收的熱量為多少焦？
（2）電水壺的實際功率為多少瓦？
（3）電水壺?zé)男蕿槎嗌伲?br>參考答案
一、單選題
1、B
【詳解】以地面、餐桌、墻壁為參照物，機器人的位置在不斷的變化，所以機器人是運動的，故ACD不符合題意；以托盤為參照物，機器人的位置沒有改變，機器人是靜止的，故B符合題意．故選B.
【點睛】
判斷物體的運動和靜止，首先選擇一個參照物，被研究的物體和參照物之間如果發生了位置的變化，被研究的物體是運動的，否則是靜止的．
2、A
【解析】A．kWh，俗稱“度”，是電功的單位，故A符合題意為答案．
B．由可知，功的單位是“J”，時間的單位是s，所以J/s是電功率的單位，故B不符合題意．
C．W是電功率的單位，故C不符合題意．
D．由P=UI可知，電壓的單位為“V”，電流的單位為“A”，因此VA是電功率的單位，故D不符合題意．
3、C
【詳解】A、學生用計算器的電流大約是100μA，故A錯誤；
B、家用空調的電流大約是5A，故B錯誤；
C、家用電冰箱的電流大約是1A，故C正確．
D、手電筒里的小燈泡電流大約是200mA，故D錯誤；
故選C．
4、C
【詳解】由圖可知，燈泡L1和L2串聯，電壓表V1測量燈泡L1兩端的電壓，電壓表V2測量燈泡L2兩端的電壓，兩個電壓表V1和V2的示數分別為10V和4V，所以燈泡L1兩端的電壓為10V，燈泡L2兩端的電壓為4V。
故選C。
5、D
【詳解】電流流過導體時，導體要發熱，這種現象是電流的熱效應，此時，電能轉化為內能．用電烙鐵在葫蘆上作畫、用電熨斗熨衣服、用電熱刀裁剪塑料繩帶時，都將電能轉化為內能，故是利用電流的熱效應工作的，故ABC都不符合題意，用電吹風吹去暖氣片上難以夠著的灰塵時，是電能轉化為機械能，不是利用電流熱效應來工作，故D符合題意，故選D．
6、D
【詳解】AB．開關閉合后，電動機和燈泡同時工作，因此A、B不符合題意；
C．干路中開關閉合，燈泡立刻工作，電動機會在支路開關作用下工作，因此C不符合題意；
D．干路中開關閉合，電動機立刻工作，而燈泡會在支路開關的作用下工作，因此D符合題意。
7、C
【解析】甲帶負電，甲乙相互吸引，乙可能帶正電，也可能不帶電；丙和乙相互排斥，說明丙乙都帶電，且一定帶正電．故只有選項C說法正確．
故選C．
8、B
【詳解】A．研究磁場性質時的，用磁感線來描述磁場的分布，應用的是理想模型法，故A不符合題意；
B．研究電流的熱效應時，通過 形管兩邊液面高度差的大小來反映電阻絲產生的熱量多少，屬于轉換法，故B符合題意；
C ．研究材料的導電性能時，將材料分為導體和絕緣體，屬于分類法。故C不符合題意；
D．研究串聯電路和關聯電路的特點時，找出它們的異同點，屬于比較法，故D不符合題意。
二、多選題
9、ABC
【詳解】A．小燈泡的額定電壓為6V，由乙圖知道，燈泡的額定電流為0.6A，則小燈泡的額定功率
PL =UL IL =6V×0.6A=3.6W
故A正確；
B．當S1、S2都斷開，燈泡和滑動變阻器串聯，電壓表測燈泡兩端的電壓，電流表測電路中的電流，由于串聯電路中各處的電流相等，且小燈泡的額定電流為0.6A、變阻器允許通過的最大電流為0.5A、電流表的量程為0～3A，所以，電路中的最大電流是I大 =0.5A，此時滑動變阻器接入電路中的電阻最小，由圖乙知道，此時燈泡兩端的電壓是UL′=4V，又因?yàn)榇?lián)電路中總電壓等于各分電壓之和，所以，滑動變阻器R2 兩端的電壓
U2 =U-UL ′=8V-4V=4V
由知道，滑動變阻器接入電路中的最小阻值
當滑動變阻器接入電路中的阻值最大為20Ω時，電路中的電流最小，電壓表示數最小，各元件是安全的，所以，滑動變阻器接入電路的阻值范圍是8Ω～20Ω，故B正確；
C．當S1、S2都閉合時，R1與R2并聯，電流表測干路電流，由于并聯電路中各支路兩端的電壓相等，所以，通過R1 的電流
所以，10s內R1 消耗的電能
W1 =UI1t=8V×0.8A×10s=64J
故C正確；
D．由于并聯電路中干路電流等于各支路電流之和，所以，當滑動變阻器R2 通過的電流最大I2 =0.5A時，干路電流
I=I1 +I2 =0.8A+0.5A=1.3A＜3A
電路消耗的最大電功率
P大 =UI=8V×1.3A=10.4W
故D錯誤。
故選ABC。
10、BC
【解析】A．由圖象可知，甲對應的電流與電壓成正比，而乙對應的電流與電壓不成正比，根據歐姆定律可知甲為定值電阻，乙電阻的阻值變化，故A錯誤；
B．由圖象可知，當乙兩端電壓為2.5V時，通過甲的電流為0.5A，則
，
故B正確；
C．甲、乙串聯在電路中，當電路電流為0.3A時，通過甲、乙的電流均為0.3A，由圖象可知，U甲=1.5V，U乙=0.5V，由串聯電路中總電壓等于各分電壓之和可知，電源的電壓
U=U甲+U乙=1.5V+0.5V=2V，
故C正確；
D．甲、乙并聯在1V電源時，根據并聯電路的電壓特點可知兩燈泡兩端的電壓為1V，由圖象可知，I甲=0.2A，I乙=0.4A，由并聯電路中干路電流等于各支路電流之和可知，干路電流
I=I甲+I乙=0.2A+0.4A=0.6A，
故D錯誤。
三、填空題
11、開關 并
【詳解】[1][2]只要將車鑰匙插入鎖孔并順時針旋轉一下，車子就通電了，說明電路接通，故這個車鑰匙就相當于一個開關；大燈和車尾燈可以同時亮，也可以單獨亮，故大燈和車尾燈之間是并聯的。
12、增加 做功
【詳解】[1] 用力不斷搖晃玻璃試管，會把沙子的機械能轉化為內能，故沙子的內能將增加；
[2]改變內能有兩種方式：做功和熱傳遞，用力不斷搖晃玻璃試管，把沙子的機械能轉化為內能，說明是通過做功來改變沙子內能的。
13、25 總功率過大
【詳解】[1]一度電可供標有“220V40W”樣的燈泡正常發光
[2]保險絲熔斷的原因是電流過大，電流過大的原因是短路或用電器的總功率過大。
14、做功 熱傳遞
【詳解】[1]鉆木取火時鉆與木頭相互摩擦做功，機械能轉化為木頭的內能，是通過做功的方式改變物體的內能；
[2]燒紅的鐵塊放進涼水里，是利用熱傳遞的方式把熱量轉移給了水，使水的內能增大，溫度升高。
15、變低 丙
【解析】氣球內的氣體向外噴出，氣體對外做功，球內氣體的內能轉化為球的機械能，則球內氣體的溫度降低；圖乙中，進氣門和排氣門都關閉，活塞向上運動，因此是壓縮沖程，活塞的機械能轉化為氣缸內物質的內能。圖丙中，進氣門和排氣門都關閉，活塞向下運動，是做功沖程，汽油機在做功沖程中，高溫高壓的燃?xì)馔苿踊钊龉?，也是?nèi)能轉化為機械能，與甲實驗過程中的能量轉化是一致的。
16、有 不能 不會
【解析】由圖知道，在進戶線的干路上串聯一個標有“220V 40W”的白熾燈L1 ，然后斷開房間里的所有開關，當ab間加220V電壓時，由于所有開關都斷開，則正常情況下，火線和零線是不接觸的，但此時發現L1 正常發光，則說明家庭電路有短路的地方，只有L1工作，且正常發光，所以由于此時有短路的地方，即使閉合開關S，燈泡L2 也不能發光；由圖知道，接入L1后其正常發光，L1左側接火線，其右側接零線，所以此時用測電筆接觸A點，氖管不會發光．
四、作圖、實驗探究題
17、
【詳解】插線板的指示燈在開關斷開時不發光、插孔不能提供工作電壓，而在開關閉合時指示燈發光、插孔可以提供工作電壓，說明開關同時控制指示燈和插孔；如果指示燈損壞，開關閉合時插孔也能提供工作電壓，說明指示燈和插孔可以獨立工作、互不影響即為并聯，且開關位于干路，如圖所示：
18、
【詳解】由于教室內要安裝2盞“220V 40W”的照明燈，且開關S控制兩盞燈，所以，兩燈泡并聯，開關應在干路上，開關S接火線，然后分別進入兩燈泡；零線直接接入燈泡；兩孔插座的接法，左邊接零線，右邊接火線，如圖：
19、 增大 增大 0.625 改變燈兩端電壓 發光二極管接反了
【解析】(1)[1]電壓表負接線柱與滑動變阻器的連線錯誤，將電壓表的負接線柱與燈泡的右接線柱相連，如下圖所示：
；
(2)①[2]當小燈泡兩端的電壓增大時，由圖知，此時燈的溫度升高，因燈的電阻隨溫度的升高而變大，故燈絲的電阻增大；
[3]通過燈的電流隨電壓的增大而變大，根據，小燈泡的實際功率增大；
②[4]由圖像知，在額定電壓下，通過燈泡的電流為I=0.25A，所以燈泡的額定功率為：
；
③[5]實驗中，滑動變阻器除保護電路外，還可以改變小燈泡兩端的電壓，從而測出多組不同數據。
(3)[6]電流表無示數，說明電路斷路；電壓表有示數，說明電壓表的正負接線柱與電源兩極相連，因此電路故障為發光二極管正負接線柱接反了。
五、計算題
20、（1）；（2）
【詳解】
(1)設一標準大氣壓下，水吸收的熱量
(2)熱水器消耗的電能，由得
電熱水壺的效率
答：(1)水吸收的熱量；
(2)電熱水器的效率。
21、 (1) 9.072×105J； (2)1500W；(3)84%。
【詳解】(1)水吸收的熱量為：
Q=cmΔt=4.2×103J/（kg?℃）×2.4kg×（100℃-10℃）=9.072×105J；
(2)電費單價為：0.5元/kW?h，由圖丙可知，這段時間內的電費為0.15元，則這段時間內消耗的電能為：
W=kW?h =0.3kW?h=1.08×106J，
由圖可知，所用時間為12分鐘，則電水壺的實際功率為：
P==1500W；
(3)燒水的效率為：
η==84%。
答：(1)這段時間內水吸收的熱量為9.072×105J；
(2)電水壺的實際功率為1500W；
(3)電水壺?zé)男蕿?4%。
型號
最大水量
額定電壓
額定功率
FED-H50
1.5kg
220V
2000W
