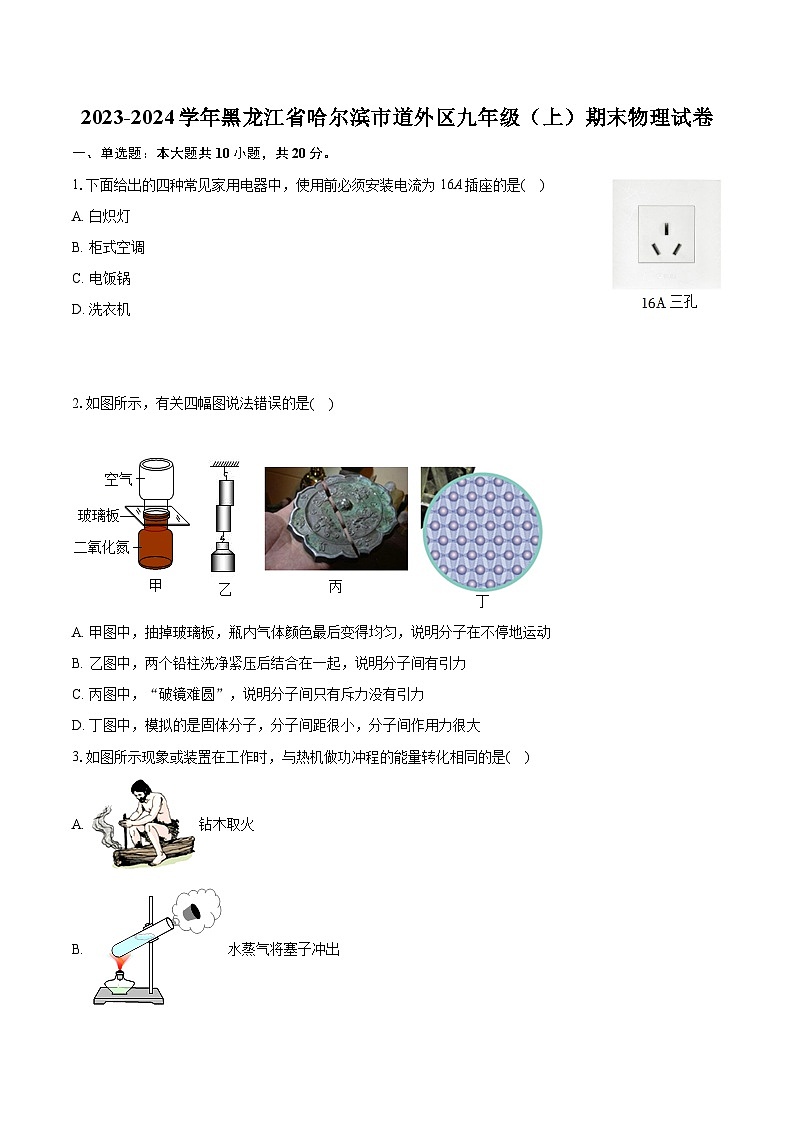

2023-2024學年黑龍江省哈爾濱市道外區九年級（上）期末物理試卷（含詳細答案解析）

這是一份2023-2024學年黑龍江省哈爾濱市道外區九年級（上）期末物理試卷（含詳細答案解析），共22頁。試卷主要包含了單選題，多選題，填空題，作圖題，實驗探究題，計算題等內容，歡迎下載使用。
1.下面給出的四種常見家用電器中，使用前必須安裝電流為16A插座的是( )
A. 白熾燈
B. 柜式空調
C. 電飯鍋
D. 洗衣機
2.如圖所示，有關四幅圖說法錯誤的是( )
A. 甲圖中，抽掉玻璃板，瓶?jī)?nèi)氣體顏色最后變得均勻，說明分子在不停地運動
B. 乙圖中，兩個鉛柱洗凈緊壓后結合在一起，說明分子間有引力
C. 丙圖中，“破鏡難圓”，說明分子間只有斥力沒有引力
D. 丁圖中，模擬的是固體分子，分子間距很小，分子間作用力很大
3.如圖所示現象或裝置在工作時，與熱機做功沖程的能量轉化相同的是( )
A. 鉆木取火
B. 水蒸氣將塞子沖出

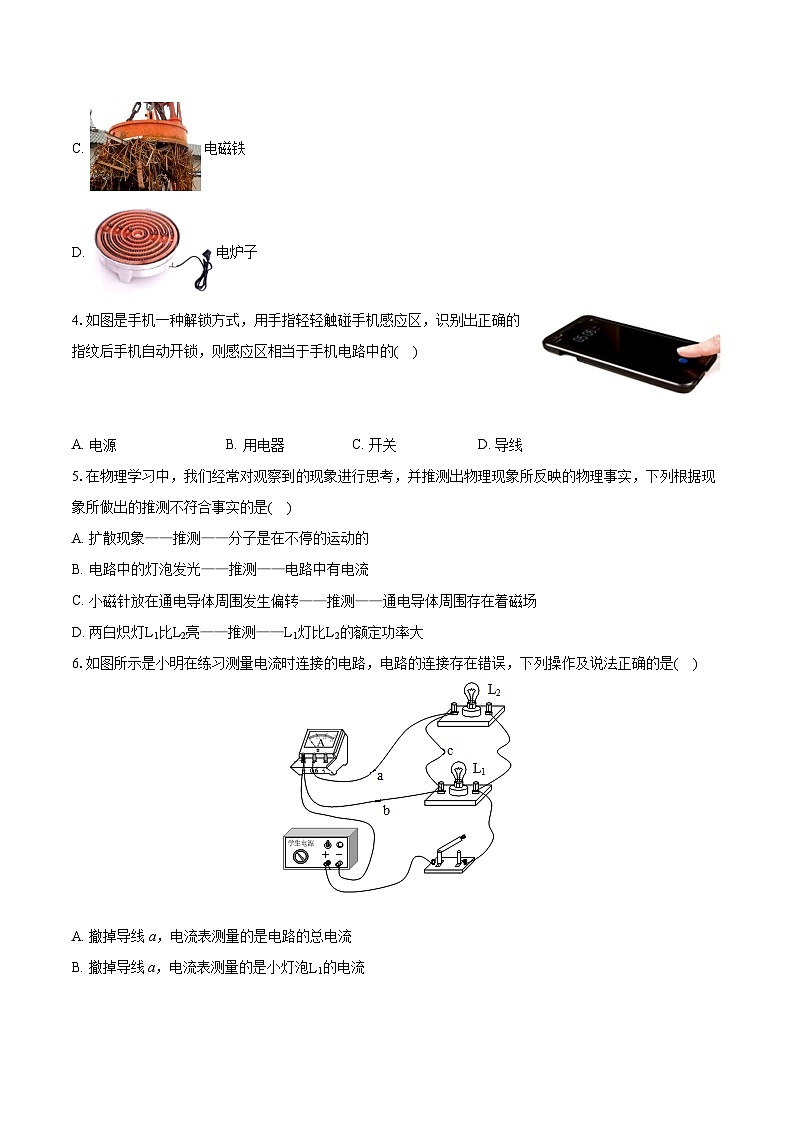

C. 電磁鐵
D. 電爐子
4.如圖是手機一種解鎖方式，用手指輕輕觸碰手機感應區，識別出正確的指紋后手機自動開鎖，則感應區相當于手機電路中的( )
A. 電源B. 用電器C. 開關D. 導線
5.在物理學習中，我們經常對觀察到的現象進行思考，并推測出物理現象所反映的物理事實，下列根據現象所做出的推測不符合事實的是( )
A. 擴散現象——推測——分子是在不停的運動的
B. 電路中的燈泡發光——推測——電路中有電流
C. 小磁針?lè)旁谕妼?dǎo)體周圍發生偏轉——推測——通電導體周圍存在著磁場
D. 兩白熾燈L1比L2亮——推測——L1燈比L2的額定功率大

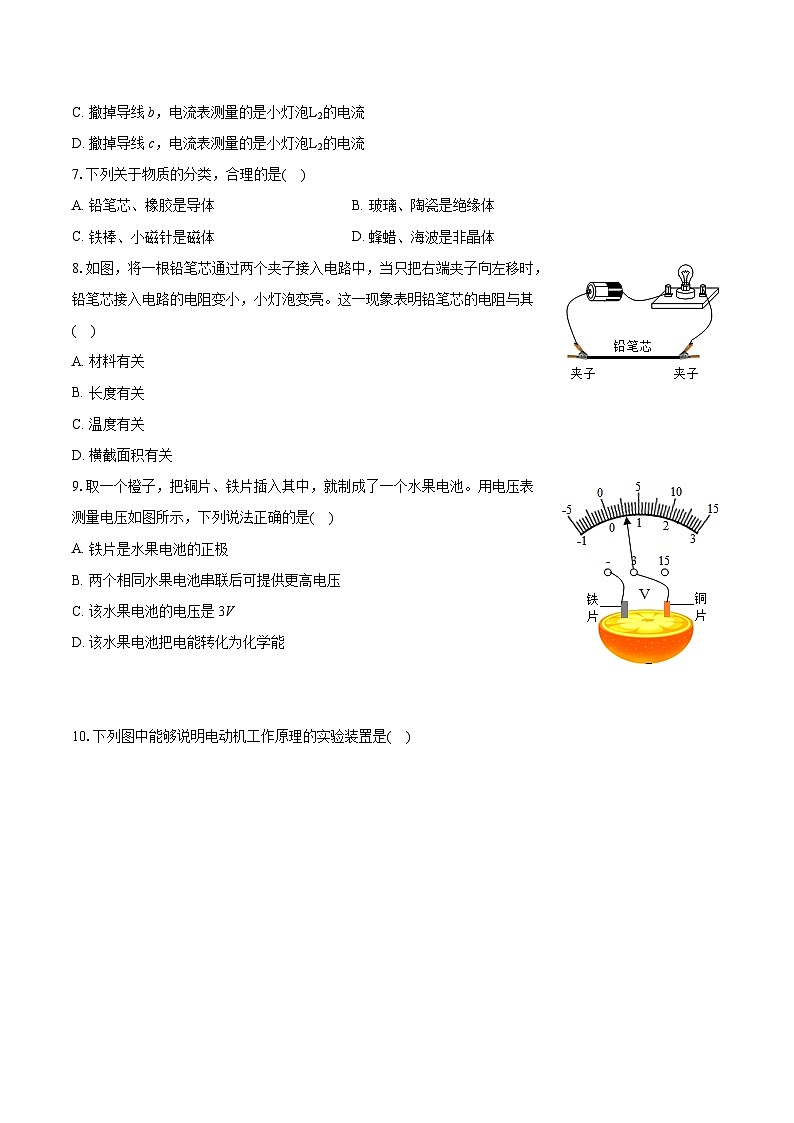

6.如圖所示是小明在練習測量電流時連接的電路，電路的連接存在錯誤，下列操作及說法正確的是( )
A. 撤掉導線a，電流表測量的是電路的總電流
B. 撤掉導線a，電流表測量的是小燈泡L1的電流
C. 撤掉導線b，電流表測量的是小燈泡L2的電流
D. 撤掉導線c，電流表測量的是小燈泡L2的電流
7.下列關于物質的分類，合理的是( )
A. 鉛筆芯、橡膠是導體B. 玻璃、陶瓷是絕緣體
C. 鐵棒、小磁針是磁體D. 蜂蠟、海波是非晶體
8.如圖，將一根鉛筆芯通過兩個夾子接入電路中，當只把右端夾子向左移時，鉛筆芯接入電路的電阻變小，小燈泡變亮。這一現象表明鉛筆芯的電阻與其( )
A. 材料有關
B. 長度有關
C. 溫度有關
D. 橫截面積有關
9.取一個橙子，把銅片、鐵片插入其中，就制成了一個水果電池。用電壓表測量電壓如圖所示，下列說法正確的是( )
A. 鐵片是水果電池的正極
B. 兩個相同水果電池串聯后可提供更高電壓
C. 該水果電池的電壓是3V
D. 該水果電池把電能轉化為化學能
10.下列圖中能夠說明電動機工作原理的實驗裝置是( )
A. B.
C. D.
二、多選題：本大題共2小題，共4分。
11.取口香糖錫紙，剪成如圖1所示形狀，其中AB和CD段等長。戴好防護手套，將錫紙條(帶錫的一面)兩端連接電池正、負極，如圖2所示，發現錫紙條很快開始冒煙、著火。下列分析正確的是( )
A. 通過AB和CD段的電流相等B. AB和CD段兩端的電壓相等
C. AB和CD段的電阻相等D. 正常情況下，AB段會先著火
12.圖甲是小燈泡L1和L2的電流隨電壓變化的圖像。將它們按圖乙所示接入電路中，閉合開關S時，小燈泡L1的實際功率為1W。則下面的說法中正確的是( )
A. 燈泡L1比L2暗B. 電流表的示數為0.5A
C. 電源電壓為2VD. 燈泡L2的實際功率為0.6W
三、填空題：本大題共10小題，共20分。
13.如圖所示的疙瘩湯口感鮮香滑爽，是小涵擼串之后最愛吃的主食。在熬湯時是通過______ 的方式改變物體的內能。隨著溫度升高，疙瘩湯的香氣更加濃郁，這是因?yàn)闇囟仍礁撸肿幼鯻_____ 運動越劇烈。
14.如果質量為m的某種物質從外界吸收熱量Q，溫度升高了Δt，則______ 即是這種物質的比熱容。用符號c表示，單位是______ 。
15.滑動變阻器是通過滑片改變接入電路中電阻絲的______ 來改變連入電路中的電阻值從而控制電路中電流的變化。在如圖中，要使滑片P向右移動時電燈變暗，則M接C，N接______ 。
16.做眼操時各班級有線廣播同時開播同時停播，他們是______ 聯的，因?yàn)樗鼈僟_____ (選“能”或“不能”)獨立工作。
17.圖甲所示電路的電源電壓為3V，閉合開關后，兩電流表的指針偏轉均如圖乙所示，則電路的總電阻為______ Ω；斷開開關后，電阻R2的阻值為______ Ω。
18.小涵家電能表的表盤如圖所示，該電能表允許接的用電器最大電功率為______ W，若單獨使用“220V 20W”的燈泡正常工作10小時，則在這段時間內電能表的表盤轉了______ 轉。
19.一段導體中的電流，跟這段導體______ 成正比，跟這段導體______ 成反比，這個規律叫做歐姆定律．
20.如圖，說明磁體的周圍存在______ ，它會對放入其中的______ 有磁力的作用。
21.POS刷卡機的刷卡位置有一個繞有線圈的小鐵環制成的檢測頭，如圖所示，在使用時，將帶有磁條的信用卡在刷卡位置刷一下，檢測頭的線圈中就會產生變化的電流，刷卡機便可讀出磁條上的信息。在這個過程中利用了______ 原理，利用這一原理的裝置還有______ 。(例舉一例)
22.如圖甲所示的電路，電源電壓保持不變，R0為定值電阻。閉合開關S，滑動變阻器R的滑片P從a端滑到b端的過程中，電流表和電壓表示數變化的規律如圖乙所示。則電源電壓為______ V，在滑片P在滑動的過程中，R0的最小功率為______ W。
四、作圖題：本大題共2小題，共4分。
23.小磁針在通電螺線管產生的磁場中靜止時，指向如圖所示。請將電源符號填入虛線框內并畫出該通電螺線管導線的繞法。
24.如圖中，根據標出的電流方向，從電池、電流表、電壓表三個元件中選出兩個元件，并將所選的元件符號填入電路的空缺處．要求：燈L1和L2串聯，且都能發光．
五、實驗探究題：本大題共3小題，共16分。
25.用如圖所示裝置做“比較不同物質吸熱能力”的實驗。
(1)小涵和小樂先后用如圖甲所示的相同器材做加熱水和煤油的實驗。若托盤天平缺少砝碼，______ (填“能”或“不能”)完成相關探究，圖中還需補充的測量器材是______ 。
(2)小涵用該裝置實驗，為縮短實驗時間，她減少相同體積的水和煤油，小樂認為她的操作不恰當，理由是______ ；實驗結束時，發現水升高的溫度比煤油少，小涵思考后判斷依然可以認定水吸熱能力比煤油強，理由是______ 。
(3)對實驗反思時，她們認為可用圖乙所示的裝置改進實驗方案。與原方案相比，該方案的優點是______ 。(答出一個即可)
26.某實驗小組用如圖所示的電路探究“電流與電阻的關系”。
(1)連接電路時應______ 開關。
(2)小涵將5Ω的定值電阻接入電路，閉合開關，調節滑動變阻器的滑片至恰當位置，并將數據記錄在表中。換用10Ω電阻后，應使定值電阻兩端的電壓保持U0=______ V不變。
(3)將5Ω的定值電阻換為10Ω后，小涵認為應先閉合開關，再將滑片向左移動，使電壓表示數為U0；小樂思考后認為小涵的操作方法不正確。請寫出正確的操作______ 。
27.在測量額定電壓為2.5V小燈泡的電功率實驗中，電源是三節新干電池。
(1)請用筆畫線代替導線，將圖1的電路連接完整；閉合開關，移動滑片，當電壓表的示數為2.5V時，讀出電流表示數，可測得小燈泡的______ 功率。
(2)繼續移動滑片，電壓表示數如圖2所示，此時電流表示數為0.24A，小燈泡的實際功率為______ W；為了研究小燈泡發光情況與電功率的關系，除了表格中記錄的電表示數和電功率，還需要增加記錄的內容是______ 。
(3)完成上述實驗后，小涵設計了如圖3所示的電路，用原來的電源和電壓表測量原小燈泡的額定功率。方案如下：
①把定值電阻R0接入電路，調節滑動變阻器使小燈泡正常發光；
②保持滑片位置不變，將電壓表改接在R0兩端，讀出電壓表示數；
③算出小燈泡的額定功率。
現有阻值為5Ω、10Ω、20Ω的定值電阻，為了能測出小燈泡的額定功率，結合題中的數據分析，小涵選擇的定值電阻R0是哪個？請說明理由。
六、計算題：本大題共1小題，共6分。
28.如圖1所示，電水壺簡化電路圖中，R1和R2為發熱電阻，S1為總開關，S2為溫度開關，有1、2兩個觸點，控制壺的“加熱”和“保溫”兩擋，表中數據為電水壺的部分工作參數。
(1)S1閉合，S2接1時，電水壺處于______ 擋。電水壺的保溫功率是多少？
(2)電水壺中裝進1kg水正常工作，用溫度計測得水溫隨時間變化的圖像，則加熱2～4min內水吸收熱量是多少？這段時間內電水壺加熱效率η是多少？c水=4.2×103(本次測試此單位你要自己想呦)
(3)電水壺4～6min內的加熱效率為η2，根據圖像可判斷η1______ η2。(選填“大于”、“等于”或“小于”)。
答案和解析
1.【答案】B
【解析】解：
該插座允許用電器的最大功率P=UI=220V×16A=3520W。
A、白熾燈的功率在40W左右，故A不符合題意；
B、柜式空調的功率在3000W左右，故B符合題意；
C、電飯鍋的功率在1000W左右，故C不符合題意；
D、洗衣服的功率約為200W，故D不符合題意。
故選：B。
家庭電路電壓是220V，已知插座允許最大電流，由P=UI求出最大功率；然后根據對家用電器功率的了解逐一分析，做出選擇。
本題考查了對家用電器功率和電功率公式的了解與掌握，家用電器的電流，我們不是很熟悉，我們對用電器的功率了解多一些，我們可以先算出用電器的功率，根據功率大小做出選擇。
2.【答案】C
【解析】解：A、甲圖中，抽掉玻璃板，瓶?jī)?nèi)氣體顏色最后變得均勻，說明分子在不停地運動，故A正確；
B、乙圖中，兩個鉛柱洗凈緊壓后結合在一起，說明分子間有引力，故B正確；
C、分子之間存在相互作用的引力和斥力，由于鏡子破裂處的絕大多數分子間距離較大，大于分子直徑的10倍，分子間的作用力就十分微弱，所以“破鏡不能重圓”，故C錯誤；
D、圖丁中，分子間距很小，分子間作用力很大，因此模擬的是固體分子，故D正確。
故選：C。
(1)兩種物質相互接觸時，彼此進入對方的現象叫擴散，擴散現象是分子運動的結果。
(2)分子間有間隙，存在著相互作用的引力和斥力，當分子間距離增大時，表現為引力，當分子間距離減小時，表現為斥力，當分子間距等于平衡位置時，引力等于斥力，即分子力等于零。
本題主要考查學生對分子動理論知識的了解和掌握，是一道基礎題。
3.【答案】B
【解析】解：熱機的做功沖程中，是內能轉化為機械能；
A、鉆木取火是克服摩擦做功，機械能轉化為內能，故A錯誤；
B、加熱試管中的水，試管內水蒸氣內能增大，當水蒸氣將塞子沖出時，水蒸氣內能轉化為機械能，故B正確；
C、電磁鐵工作時消耗電能，得到機械能，電能轉化為機械能，故C錯誤；
D、電爐子工作時消耗電能，得到內能，電能轉化為內能，故D錯誤。
故選：B。
(1)熱機的做功沖程將內能轉化為機械能。
(2)做功和熱傳遞都可以改變物體的內能，做功是能量的轉化，熱傳遞是能量的轉移。
本題的關鍵是明確做功的實質是能量的轉化，物體對外做功是將內能轉化為機械能，對物體做功是將機械能轉化為內能。
4.【答案】C
【解析】解：手指輕輕觸碰感應區，識別出正確的指紋后手機自動開鎖，感應區相當于電路中的開關，對手機起控制作用；
故選：C。
一個完整的電路由導線、電源、開關和用電器組成；根據感應區的作用判斷感應區相當于手機電路中的什么元件。
本題考查的是電路的組成，知道電路元件的作用是解題的關鍵。
5.【答案】D
【解析】解：A、擴散現象說明分子在不停地做無規則運動，故A符合事實；
B、有電流通過燈泡時，燈泡就可能發光，所以可推測發光的燈泡中有電流，故B符合事實；
C、當小磁針受到力的作用時可發生偏轉，所以可推測通電導體周圍存在著磁場，故C符合事實；
D、白熾燈的亮度取決于白熾燈的實際功率，因此白熾燈L1比L2亮只能說明L1燈比L2的實際功率大，不能推測L1燈比L2的額定功率大，故D不符合事實。
故選：D。
本題用到物理學方法“推理法”，即：規律不能直接用實驗驗證，只能在實驗的基礎上經過概括、抽象、推理得出。
本題的解題關鍵是先了解“推理法”的實驗過程，然后回憶所學內容，得到答案。
6.【答案】D
【解析】解：
AB、由圖可知，撤掉導線a，燈L1和L2并聯，電流表沒有接入電路，所以電流表既不是測總電流，也不是測小燈泡L1的電流，故AB錯誤；
C、由圖可知，撤掉導線b，燈L1和L2并聯，電流表串聯在干路中，即電流表測量的是電路的總電流，故C錯誤；
D、由圖可知，撤掉導線c，燈L1和L2并聯，電流表串聯在L2的支路中，即電流表測量的是小燈泡L2的電流，故D正確。
故選：D。
電流表使用時與被測電路串聯，電流從“+”接線柱流入，從“-”接線柱流出，據此分析電路即可解答。
本題主要考查了對電路的分析、電流表測量對象的判斷，明確電流表與用電器串聯是關鍵。
7.【答案】B
【解析】解：A.鉛筆芯是導體，橡膠是絕緣體，故A錯誤；
B.玻璃和陶瓷都是絕緣體，故B正確；
C.小磁針有磁性是磁體，鐵棒無磁性不是磁體，故C錯誤；
D.蜂蠟是非晶體，海波是晶體，故D錯誤。
故選：B。
根據導電性的不同，材料可分為導體，半導體，絕緣體三大類，容易導電的物體叫導體，不容易導電的物體叫絕緣體，導電性能介于導體與絕緣體之間的叫半導體；具有磁性(能夠吸引鐵鈷鎳)的物體是磁體，晶體和非晶體根據否有熔點判斷。
本題考查了材料的分類：導體和絕緣體是根據導電性來分類的，晶體和非晶體是根據是否有熔點分類的。
8.【答案】B
【解析】解：
當只把右端夾子向左移時，鉛筆芯接入電路中的長度變小，鉛筆芯接入電路的電阻變小，電路中電流增大，小燈泡變亮；所以，可得出鉛筆芯電阻和鉛筆芯的長度有關，長度越小，電阻越小，故只有B正確。
故選：B。
當導線夾向左移動時燈泡亮度增大，燈泡亮度變大說明了通過燈泡的電流變大，根據歐姆定律說明電阻小了，導線夾向左移動就改變了鉛筆芯接入電路的長度，從而得出導體電阻和長度的關系。
此題考查我們對于實驗現象的分析能力，我們要能夠根據實驗現象得出結論。
9.【答案】B
【解析】解：A、電壓表使用時，電流從電壓表的正接線柱流入、負接線柱流出，即電壓表的正接線柱與電源的正極相連接，因此銅片為正極，故A錯誤；
B、兩個相同水果電池串聯后，電池的總電壓等于各個水果電池的電壓之和，所以可以提供更高電壓，故B正確；
C、電壓表可以直接測量電源電壓，由圖知電壓表的量程為0～3V，分度值為0.1V，該水果電池的電壓為0.6V，故C錯誤；
D、該水果電池把化學能轉化為電能，故D錯誤。
故選：B。
(1)根據電壓表的正確使用方法(電流從電壓表的正接線柱流入、負接線柱流出)確定電源的正負極；
(2)電池串聯時，得到的電壓是每個電池的電壓之和；
(3)先確定電壓表的量程和分度值，再根據指針位置讀數；
(4)水果電池是將化學能轉化為電能。
本題考查利用電壓表的使用方法來判斷電源的正負極、電池的電壓，能量的轉化等知識，知識點較多，屬于中等題。
10.【答案】D
【解析】解：A、閉合電路的部分導體在磁場中做切割磁感線運動，導體中就會產生電流，發電機是利用該原理制成的，故A不符合題意；
B、該裝置說明通電導體的周圍存在磁場，電磁鐵是利用該原理工作的，故B不符合題意；
C、該裝置是電鈴的基本構造，是利用電流的磁效應來工作的，故C不符合題意；
D、該裝置說明通電導體在磁場中會受到力的作用，電動機是利用該原理來工作的，故D符合題意。
故選：D。
(1)奧斯特實驗說明通電導體的周圍存在磁場，電磁鐵就是利用該原理制成的。
(2)通電導體在磁場中會受到力的作用，電動機就是利用該原理制成的。
(3)閉合電路的部分導體在磁場中做切割磁感線運動時，導體中會產生感應電流，這種現象叫電磁感應現象，發電機就是利用該原理制成的。
本題考查的是電動機的基本原理；知道電流的磁效應、電磁感應、通電導體在磁場中受到力的作用。
11.【答案】AD
【解析】解：A、AB和CD段錫紙串聯電路中，由于串聯電路中的電流處處相等，所以通過AB和CD段的電流相等，故A正確；
CD、在材料和長度相同時，導體的橫截面積越小，電阻越大，由圖知，AB段的橫截面積小于CD段的橫截面積，所以AB段的電阻大于CD段的電阻，根據Q=I2Rt可知，在電流和通電時間一定時，AB段產生的熱量多，溫度高，先著火，故D正確，C錯誤；
B、AB段的電阻大于CD段的電阻，根據串聯電路的分壓原理可知，AB段的電壓大于CD段的電壓，故B錯誤。
故選：AD。
(1)串聯電路中，電流處處相等；
(2)導體電阻的大小跟導體的長度、橫截面積、材料和溫度有關；根據Q=I2Rt分析判斷ab段產生熱量的多少；
(3)AB段的電阻大于和CD段的電阻，根據串聯分壓原理得，AB的電壓大于CD段的電壓。
本題考查了串聯電路的特點、影響電阻大小的因素、焦耳定律等的應用，是理論聯系實際的好題。
12.【答案】CD
【解析】解：由圖乙可知，兩燈泡并聯，電流表測干路電流；
C、由圖像可知，當L1兩端的電壓U1=2V，通過的電流I1=0.5A時，L1的實際功率為P1=U1I1=2V×0.5A=1W，符合題意，
因?yàn)椴⒙?lián)電路中各支路兩端的電壓相等，所以電源的電壓：U=U2=U1=2V，故C正確；
AD、由圖像可知，當U2=2V時，通過L2的電流I2=0.3A，
所以L2的實際功率：P2=U2I2=2V×0.3A=0.6W，
則L1的實際功率為P1大于L2的實際功率，因此燈泡L1比L2亮，故A錯誤，D正確；
B、由并聯電路干路上的電流等于各支路電流之和可得，干路電流即電流表示數：I=I1+I2=0.5A+0.2A=0.7A，故B錯誤。
故選：CD。
由圖乙可知，兩燈泡并聯，電流表測干路電流；
(1)根據P=UI結合圖像讀出小燈泡L1的實際功率為1W時L1兩端的電壓和通過的電流，根據并聯電路的電壓特點得出電源的電壓和L2兩端的電壓；
(2)從圖像中讀出通過L2的電流，根據P=UI求出L2的實際功率，進而判斷兩燈泡的亮度；
(2)根據并聯電路的電流特點求出干路電流表的示數。
本題考查了并聯電路的特點和歐姆定律、電功率公式的靈活應用，關鍵是根據圖像得出電壓和對應的電流。
13.【答案】熱傳遞 無規則
【解析】解：熬湯時，湯從火焰中吸收熱量，是通過熱傳遞的方式改變物體的內能；
一切物質的分子都在不停地做無規則運動，所以隨著溫度升高，湯的香氣更加濃郁，這是因?yàn)闇囟仍礁撸肿幼鰺o(wú)規則運動越劇烈。
故答案為：熱傳遞；無規則。
改變物體內能的方式有做功和熱傳遞；分子的無規則運動與溫度有關，溫度越高，分子的無規則運動越劇烈。
本題考查了對分子動理論的應用，改變物體內能方法的理解，屬基礎知識的考查，體現了物理與生活的聯系。
14.【答案】QmΔt J/(kg?℃)
【解析】解：由比熱容的定義可知，單位質量的某種物質溫度升高1℃時吸收的熱量叫做這種物質的比熱容，所以這種物質的比熱容為：QmΔt；用符號c表示，單位是J/(kg?℃)。
故答案為：QmΔt；J/(kg?℃)。
比熱容的定義：?jiǎn)挝毁|(zhì)量的某種物質溫度升高(或降低)1℃時，吸收(或放出)的熱量叫做這種物質的比熱容。
本題考查了比熱容的物理意義，滲透了研究物理問題的方法，牢固掌握比熱容的概念是解決此題的關鍵。
15.【答案】長度 A
【解析】解：滑動變阻器的原理是通過改變連入電路中導線的長度來改變電阻，從而改變電路中的電流。
圖中，要使滑片P向右滑動時，燈泡變暗，說明電路中的電阻變大，電阻絲接入的部分應該變長，應接入的接線柱為AC兩個或AD兩個接線柱，則M接C，N接A。
故答案為：長度；A。
滑動變阻器是通過改變電阻絲接入電路的長度來改變電阻大小的。電阻絲接入電路的長度越長，電路中的電阻就越大；反之就越小。
滑動變阻器的正確使用方法是上面的接線柱和下面的接線柱各選取一個，即一上一下。決定滑片移動時變阻器接入電路的阻值是變大還是變小的關鍵是下面的哪個接線柱接入了電路。
16.【答案】并 能
【解析】解：做眼操時各班級有線廣播同時開播同時停播，但各班級的有線揚聲器互不影響、并且能夠單獨工作，因此它們之間的連接方式是并聯；
故答案為：并；能。
串聯電路的特點：各用電器之間相互影響，有一處有問題則整個電路都處于斷路狀態；
并聯電路的特點：并聯電路中的各用電器可以單獨工作、互不影響。
此題是考查對串并聯電路特點的理解情況，知道并聯電路各用電器是可以獨立工作的，互不影響。
17.【答案】22.5
【解析】解：由電路圖可知，兩電阻并聯，電流表A1測R1支路的電流，電流表A2測干路電流。
因并聯電路中干路電流等于各支路電流之和，所以電流表A2示數大于電流表A1的示數，所以電流表A2的量程為0～3A，分度值為0.1A，示數為1.5A，即I=1.5A；
根據歐姆定律可得電路總電阻R=UI=3V1.5A=2Ω；
電流表A1的量程為0～0.6A，分度值為0.02A，示數為0.3A，即I1=0.3A，
根據并聯電路電流的規律知，通過L2的電流為：I2=I?I1=1.5A?0.3A=1.2A；
并聯電路各支路兩端電壓相等，電阻R2的阻值：R2=UI2=3V1.2A=2.5Ω。
故答案為：2；2.5。
由電路圖可知，兩電阻并聯，電流表A1測R1支路的電流，電流表A2測干路電流。
因并聯電路中干路電流等于各支路電流之和，所以電流表A2示數大于電流表A1的示數，所以電流表A2的量程為0～3A，分度值為0.1A，示數為1.5A，即I=1.5A；
根據歐姆定律計算電路總電阻；
電流表A1的量程為0～0.6A，分度值為0.02A，示數為0.3A，即I1=0.3A，
根據并聯電路電流的規律計算通過L2的電流，根據并聯電路電壓特點結合歐姆定律計算電阻R2的阻值，定值電阻的阻值不變。
本題考查了并聯電路的電流特點、電流表的讀數以及歐姆定律的應用，會確定兩電流表的量程是關鍵。
18.【答案】2200 360
【解析】解：(1)“220V”表示電能表應該接在220V的電路中；
“10A”是指電能表平時工作時允許通過的最大電流，則該同學家同時使用的用電器最大總電功率：
P最大=UI最大=220V×10A=2200W；
(2)燈泡正常工作時的電功率P=P額=20W，
正常工作10h消耗的電能：
W=Pt=20×10?3W×10h=0.2kW?h，
電能表上標有“1800r/(kW?h)”表示電路中用電器每消耗1kW?h的電能，電能表的轉盤轉1800轉；
則燈正常工作10h，電能表轉盤的轉數：
n=1800r/(kW?h)×0.2kW?h=360r。
故答案為：2200；360。
(1)表盤上“220V”是指電能表的工作電壓；10A是指電能表平時工作時允許通過的最大電流，利用P=UI求該同學家同時使用的用電器最大總電功率；
(2)燈泡正常工作時的電功率等于其額定功率，利用W=Pt求正常工作10h消耗的電能；電能表上標有“1800r/(kW?h)”表示電路中用電器每消耗1kW?h的電能，電能表的轉盤轉1800轉；據此求出電能表轉盤的轉數。
本題考查了消耗電能和電功率的計算，理解電能表相關參數的含義是關鍵。
19.【答案】?jī)啥说碾妷?；的電?
【解析】解：
歐姆定律的內容是：一段導體中的電流跟這段導體兩端的電壓成正比，跟這段導體的電阻成反比．
故答案為：兩端的電壓；的電阻．
根據歐姆定律的內容：電阻一定時，導體中的電流與導體兩端的電壓成正比；當導體兩端的電壓一定時，通過導體的電流與導體的電阻成反比．進行解答．
本題考查了歐姆定律的內容，是我們必須掌握的內容，一定要注意歐姆定律適用的條件是對同一段導體．
20.【答案】磁場 磁體
【解析】解：磁體的周圍存在磁場，它會對放入其中的磁體有磁力的作用。
故答案為：磁場；磁體。
磁場雖然是看不見、摸不著的，但它會對放入它中的磁體產生力的作用。
本題考查磁場的性質，比較簡單，是一道基礎題。
21.【答案】電磁感應 發電機
【解析】解：如圖電路中沒有電源，當閉合開關，閉合電路的一部分導體在磁場中進行切割磁感線運動時，導體中有感應電流產生，這是電磁感應；將帶有磁條的信用卡在刷卡位置刷一下，檢測頭的線圈中就會產生變化的電流，POS刷卡機讀出信息原理就是電磁感應現象；發電機是利用這一原理制成的。
故答案為：電磁感應；發電機。
電磁感應現象：閉合電路的一部分導體在磁場中做切割磁感線運動時，導體中會產生電流；POS刷卡機讀出信息原理就是電磁感應現象。
本題考查了電磁感應現象在生活中應用，明確電磁感應的原理是解答此題的關鍵。
22.【答案】60.1
【解析】解：由電路圖可知，當滑片P位于a端時，電路為R的簡單電路，電壓表測電源的電壓，電流表測電路中的電流，且此時電路中的電流最大；
由圖像可知，電路中的最大電流0.6A時，根據歐姆定律可知，電源電壓：U=0.6A×R0----------①
當滑片P位于b端時，定值電阻R與滑動變阻器的最大阻值串聯，此時電路中的電流最小，由圖像可知，電路中的最小電流0.1A，電壓表示數為5V，
根據串聯電路電壓特點和歐姆定律可知，電源電壓：U=0.1A×R0+5V-----②
聯立①②可得：R0=10Ω，U=6V；
根據P=I2R可知R0的最小功率P=I小2R0=(0.1A)2×10Ω=0.1W。
故答案為：6；0.1。
當滑片P位于a端時，電路為R的簡單電路，電壓表測電源的電壓，電流表測電路中的電流，此時電路中的電流最大，根據圖像讀出最大電流，利用歐姆定律表示出電源電壓；
當滑片P位于b端時，定值電阻R0與滑動變阻器的最大阻值串聯，此時電路中的電流最小，根據圖像讀出電路中的最小電流，根據串聯電路電壓規律和歐姆定律表示出電源電壓，聯立關系式可求出定值電阻和電源電壓；
根據P=I2R可知R0的最小功率。
本題考查了串聯電路的特點和歐姆定律、電功率公式的應用，關鍵是根據圖像讀出相關的信息。
23.【答案】解：①根據小磁針的指向結合磁極間的相互作用可知，通電螺線管的右端為S極，左端為N極。
②根據電流表的接法：電流從電流表的正接線柱流入，可知電源的左端為正極，電源符號如下圖所示。
③由②可知，電流由螺線管的左端流入，并且螺線管的左端為N極，根據右手定則，伸出右手使大拇指指示螺線管的左端，則四指彎曲的方向?yàn)殡娏鞯姆较?，?jù)此畫出正確的繞線。如圖所示：

【解析】本題考查了磁極間的相互作用規律和右手螺旋定則的作用。利用右手螺旋定則既可由電流的方向判定磁極磁性，也能由磁極極性判斷電流的方向和線圈的繞法。要注意由右手螺旋定則理解電流、繞向及磁極的關系。
24.【答案】解：
已知需要兩只燈泡串聯，所以只有一個通路。由電路圖知，經過燈泡L1的電流必須經過L2，所以左側應接入電源且下端為正極；為避免燈泡L2短路，右側必須接入電壓表。
電路連接如下圖：

【解析】根據電流的方向進行分析，即電流總是從電源的正極出發，最后回到電源的負極。
在電路中，電流表相當于導線，電阻接近于零；電壓表相當于斷路，電阻特別大。
解決此類問題需要會根據電流的方向選擇合適的元件，會識別串聯電路和并聯電路。
25.【答案】能 秒表 沒有控制水和煤油的質量相等 此時水的質量小、升溫慢，若兩者的質量相同，水升溫更慢 用“水浴法”加熱，受熱更均勻，不需要攪拌
【解析】解：(1)用天平量取相同質量的水和煤油時，若天平上沒有砝碼，可以將兩燒杯放在左右盤中，一杯放上煤油，一杯放上水，通過反復增減液體，能讓天平平衡；實驗中需要用溫度計測量溫度、天平測量質量、秒表測量時間，故實驗中還缺少秒表來測量時間；
(2)在實驗中要比較不同物質的吸熱能力，需要控制液體的質量相同、初溫度相同、加熱時間相同，改變液體的種類，所以應控制3個量不變；
減少相同體積的水和煤油時，因水的密度大于煤油，則由m=ρV可知，水的質量減少得多，則她沒有控制水和煤油的質量相等，所以為縮短實驗時間，她減少相同體積的水和煤油的操作是不正確的；
實驗中小麗減少相同體積的水和煤油，水的質量減少的多，剩余水的質量小、水升溫慢，若兩者的質量相同，水升溫更慢，所以小明依然認定水吸熱升溫比煤油慢；
(3)對比圖甲和圖乙所示實驗器材可知，乙實驗的優點是：用“水浴法”加熱，受熱更均勻，不需要攪拌。
故答案為：(1)能；秒表；(2)沒有控制水和煤油的質量相等；此時水的質量小、升溫慢，若兩者的質量相同，水升溫更慢；(3)用“水浴法”加熱，受熱更均勻，不需要攪拌。
(1)用天平取相同質量的水和煤油，若沒有砝碼，可以將兩燒杯放在左右盤中讓天平平衡；
實驗中需要用溫度計測量溫度、天平測量質量、秒表測量時間；
(2)實驗時需要控制液體的質量相同、加熱設備相同，加熱相同的時間，看液體溫度的變化；
根據密度公式判斷出體積相同的水和煤油的質量；減少相同的體積，水的質量減小的多，水的質量小、升溫慢，若兩者的質量相同，水升溫更慢；
(3)分析圖示實驗，根據圖示實驗裝置分析答題。
本題比較不同物質的吸熱能力，考查控制變量法、轉換法的應用和比較吸熱能力的方法及對實驗方案的改進，為熱學中的重要實驗。
26.【答案】斷開 3 先將滑片移到最左端，再閉合開關，再根據電壓表的示數情況向右調節滑動變阻器的滑片，直至電壓表的示數為U0
【解析】解：(1)為保護電路，連接電路時應斷開開關；
(2)把實驗序號1中的電阻和電流數據代入歐姆定律可以得到定值電阻兩端的電壓U0=I1R1=0.6A×5Ω=3V，當更換換用10歐電阻后，應該使定值電阻兩端的電壓保持3V不變。
(3)若先閉合開關，由于定值電阻阻值變大，根據串聯分壓原理可知定值電阻兩端電壓變大，會超過3V，即超過電壓表選用的最大量程，會損壞電壓表，因此小涵的操作方法不正確，正確的操作應是：先將滑片移到最左端(即阻值最大端)，再閉合開關，再根據電壓表的示數情況向右調節滑動變阻器的滑片，直至電壓表的示數為U0。
故答案為：(1)斷開；(2)3；(3)先將滑片移到最左端，再閉合開關，再根據電壓表的示數情況向右調節滑動變阻器的滑片，直至電壓表的示數為U0。
(1)為保護電路，連接電路時開關要斷開；
(2)在研究電流與電阻的關系時，滑動變阻的作用除了保護電路外，還起到通過調節滑動變阻器，來保持更換定值電阻的兩端電壓不變的作用，由此可知把實驗序號1中的電阻和電流數據代入歐姆定律即可以得到定值電阻兩端的電壓。
(3)在操作過程中，要保護電路的安全，確保所有用電器和電表在安全范圍內，從而判斷小涵的操作方法中存在的問題并給出正確的操作。
本題考查探究電流與電阻的關系，要掌握實驗的操作流程、電路的保護措施、要注意控制變量法的應用、能夠?qū)Σ煌膶?shí)驗方案做出評價，難度一般。
27.【答案】額定 0.528燈泡的亮度
【解析】解：(1)小燈泡額定電壓為2.5V，故電壓表選用小量程并聯在燈泡兩端；滑動變阻器上下各選一個接線柱與燈泡串聯在電路中，如下圖所示：
；
當電壓表的示數為2.5V，此時燈泡正常發光，讀出電流表示數，可測得小燈泡的額定功率；
(2)由圖1可知，電壓表選用小量程；移動滑片，電壓表示數如圖2所示，電壓表分度值0.1V，其示數為2.2V，此時電流表示數為0.24A，則小燈泡的實際功率為：
P實=U實I實=2.2V×0.24A=0.528W；
研究小燈泡發光情況與電功率的關系時需要比較燈泡的亮度與燈泡的電功率，因此表中還需要增加記錄的內容為燈泡的亮度；
(3)電源為3節新干電池組成，電源電壓為4.5V，燈泡正常發光時電流為I=0.26A，
由串聯電路的電壓特點可知，定值電阻和滑動變阻器兩端的總電壓：U′=U?U額=4.5V?2.5V=2V，
由歐姆定律可知，定值電阻和滑動變阻器的總電阻：R′=U′I=2V0.26A≈7.7Ωη2。
答：(1)加熱；電水壺的保溫功率為220W；
(2)加熱2～4min內水吸收熱量是8.4×104J；這段時間內電水壺加熱效率η1是63.6%；
(3)>。
(1)當開關S1閉合、S2接1時，只有R2工作，當開關S1閉合、S2接2時，R1、R2串聯，根據串聯電路特點和P=U2R可知各狀態下的電路連接；
利用P=U2R求出R2的阻值；根據P=U2R和保溫?fù)鯐r(shí)的電路連接求出電水壺的保溫功率；
(2)由圖2可知2～4min內水的溫度變化，利用Q吸=cm(t?t0)求出水吸收的熱量；利用P=Wt求出2～4min內電水壺消耗的電能；利用效率公式求出這段時間內電水壺加熱效率η1；
(3)由圖2可知4～6min內水的溫度變化，水的溫度變化小于2～4min內水變化的溫度20℃，即4～6min水吸收的熱量更少，而兩個階段都是2分鐘內消耗的電能一樣，由η=Q吸W比較可知效率的大小關系。
本題是一道電熱綜合題，主要考查串聯電路特點、電功率公式的靈活運用、密度公式、吸熱公式、電功公式以及效率公式的應用。實驗序號
電阻R/Ω
電流I/A
1
5
0.6
2
10
3
20
實驗次數
電壓U/V
電流I/A
電功率P/W
1
2.5
0.26
2
0.24
3
2.8
0.28
水壺容量
1L
額定電壓
220V
加熱功率
1100W
電熱絲R1阻值
176Ω
