2022-2023學年黑龍江省哈爾濱市南崗區九年級（上）期末物理試卷（含詳細答案解析）

這是一份2022-2023學年黑龍江省哈爾濱市南崗區九年級（上）期末物理試卷（含詳細答案解析），共20頁。試卷主要包含了單選題，填空題，作圖題，實驗探究題，計算題等內容，歡迎下載使用。

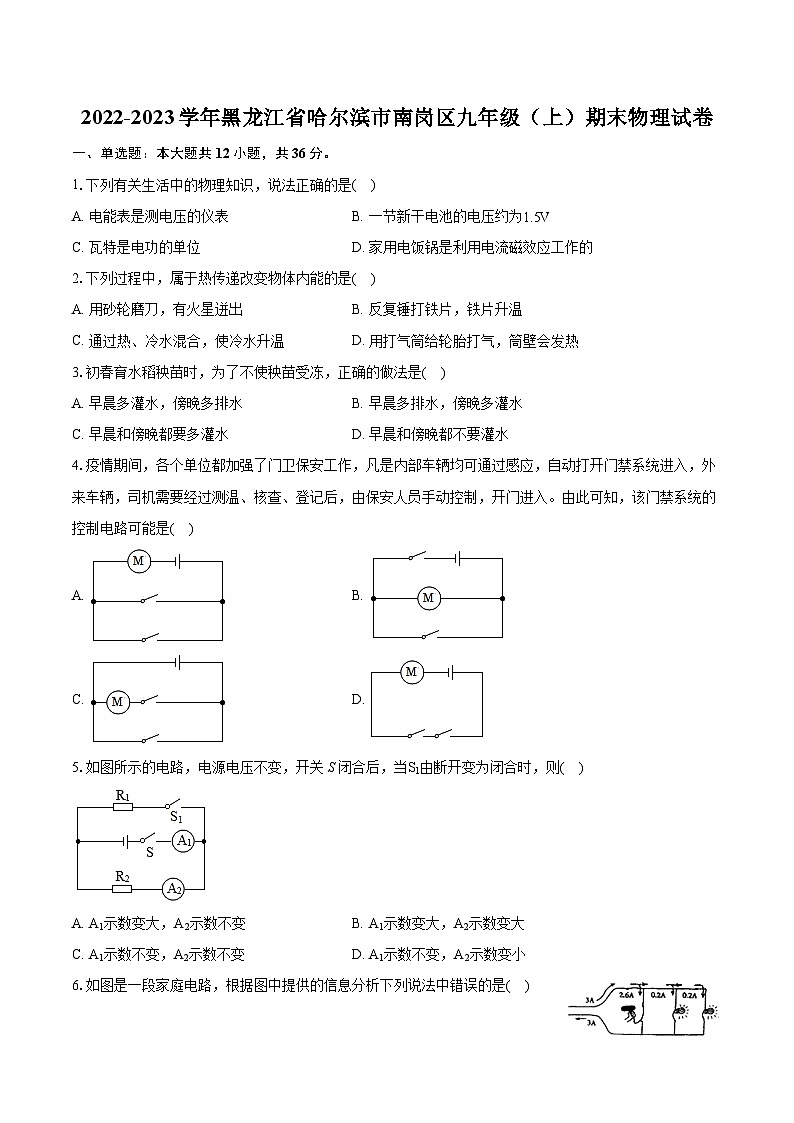

1.下列有關生活中的物理知識，說法正確的是( )
A. 電能表是測電壓的儀表B. 一節新干電池的電壓約為1.5V
C. 瓦特是電功的單位D. 家用電飯鍋是利用電流磁效應工作的
2.下列過程中，屬于熱傳遞改變物體內能的是( )
A. 用砂輪磨刀，有火星迸出B. 反復錘打鐵片，鐵片升溫
C. 通過熱、冷水混合，使冷水升溫D. 用打氣筒給輪胎打氣，筒壁會發熱
3.初春育水稻秧苗時，為了不使秧苗受凍，正確的做法是( )
A. 早晨多灌水，傍晚多排水B. 早晨多排水，傍晚多灌水
C. 早晨和傍晚都要多灌水D. 早晨和傍晚都不要灌水
4.疫情期間，各個單位都加強了門衛保安工作，凡是內部車輛均可通過感應，自動打開門禁系統進入，外來車輛，司機需要經過測溫、核查、登記后，由保安人員手動控制，開門進入。由此可知，該門禁系統的控制電路可能是( )
A. B.
C. D.
5.如圖所示的電路，電源電壓不變，開關S閉合后，當S1由斷開變?yōu)殚]合時，則( )
A. A1示數變大，A2示數不變B. A1示數變大，A2示數變大
C. A1示數不變，A2示數不變D. A1示數不變，A2示數變小
6.如圖是一段家庭電路，根據圖中提供的信息分析下列說法中錯誤的是( )
A. 并聯電路干路電流等于各支路電流之和B. 圖中各用電器兩端的電壓相等
C. 圖中兩盞燈泡工作時的電阻相同D. 若吹風機斷路，兩盞燈都將會變亮

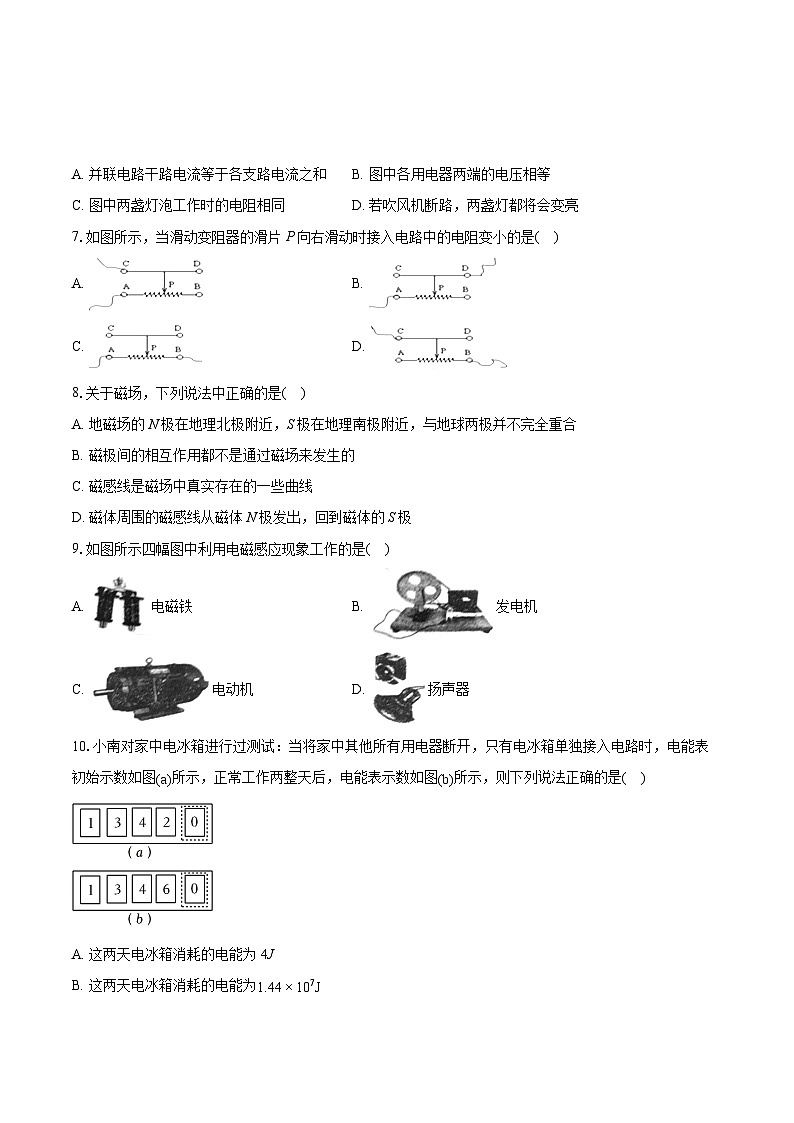

7.如圖所示，當滑動變阻器的滑片P向右滑動時接入電路中的電阻變小的是( )
A. B.
C. D.
8.關于磁場，下列說法中正確的是( )
A. 地磁場的N極在地理北極附近，S極在地理南極附近，與地球兩極并不完全重合
B. 磁極間的相互作用都不是通過磁場來發生的
C. 磁感線是磁場中真實存在的一些曲線
D. 磁體周圍的磁感線從磁體N極發出，回到磁體的S極
9.如圖所示四幅圖中利用電磁感應現象工作的是( )
A. 電磁鐵B. 發電機
C. 電動機D. 揚聲器
10.小南對家中電冰箱進行過測試：當將家中其他所有用電器斷開，只有電冰箱單獨接入電路時，電能表初始示數如圖所示，正常工作兩整天后，電能表示數如圖所示，則下列說法正確的是( )
A. 這兩天電冰箱消耗的電能為4J
B. 這兩天電冰箱消耗的電能為1.44×107J
C. 這兩天電冰箱實際工作時間為48h
D. 電冰箱工作時，消耗的電能主要轉化為內能

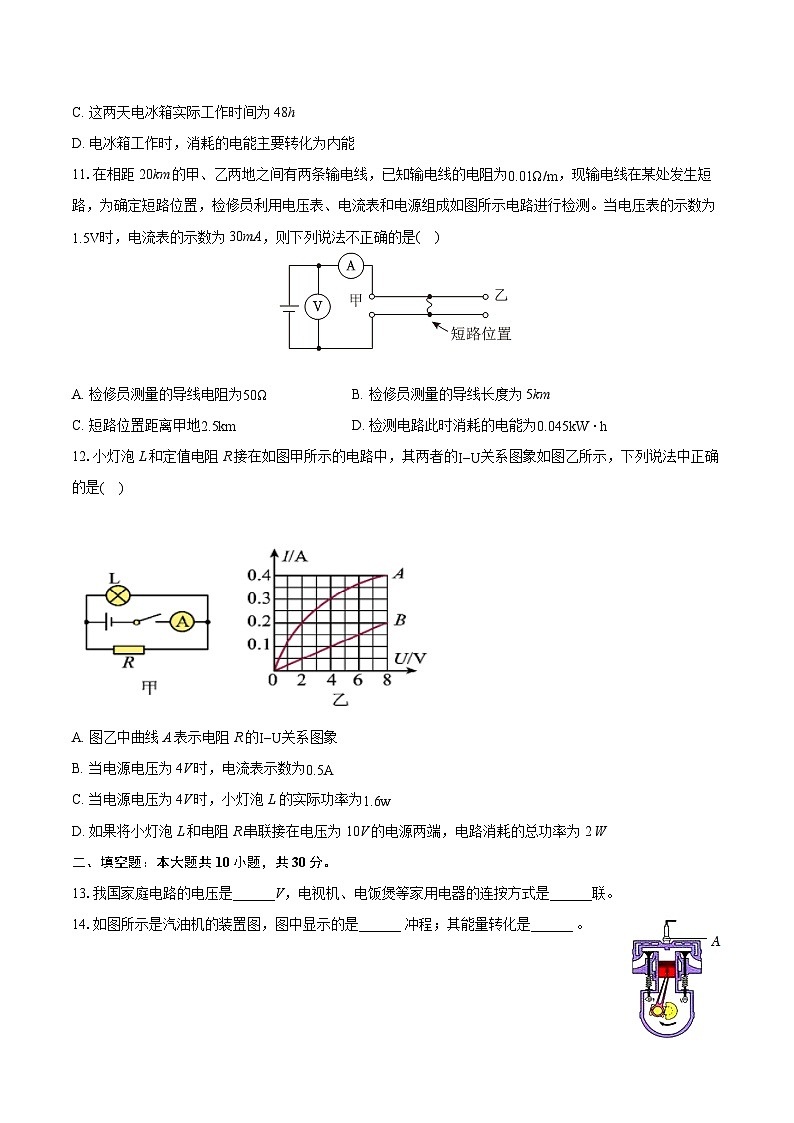

11.在相距20km的甲、乙兩地之間有兩條輸電線，已知輸電線的電阻為0.01Ω/m，現輸電線在某處發生短路，為確定短路位置，檢修員利用電壓表、電流表和電源組成如圖所示電路進行檢測。當電壓表的示數為1.5V時，電流表的示數為30mA，則下列說法不正確的是( )
A. 檢修員測量的導線電阻為50ΩB. 檢修員測量的導線長度為5km
C. 短路位置距離甲地2.5kmD. 檢測電路此時消耗的電能為0.045kW?h
12.小燈泡L和定值電阻R接在如圖甲所示的電路中，其兩者的I?U關系圖象如圖乙所示，下列說法中正確的是( )
A. 圖乙中曲線A表示電阻R的I?U關系圖象
B. 當電源電壓為4V時，電流表示數為0.5A
C. 當電源電壓為4V時，小燈泡L的實際功率為1.6w
D. 如果將小燈泡L和電阻R串聯接在電壓為10V的電源兩端，電路消耗的總功率為2 W
二、填空題：本大題共10小題，共30分。
13.我國家庭電路的電壓是______V，電視機、電飯煲等家用電器的連按方式是______聯。
14.如圖所示是汽油機的裝置圖，圖中顯示的是______ 沖程；其能量轉化是______ 。
15.將質量為10kg的水由10℃加熱到30℃，吸收的熱量是______ J，若這些熱量由酒精完全燃燒提供，至少需要______ kg酒精。[水的比熱容是4.2×103J/(kg?℃)，酒精的熱值是3×107J/kg]
16.驗電器的工作原理是______ ；電流是由電荷的______ 形成的。
17.如圖所示，開關閉合時，小鳥______ 觸電，開關斷開時，小鳥______ 觸電。(填“甲”、“乙”、“都不會”、“都會”)
18.如圖所示的電路中，AB間分別接入細銅線和塑料尺，能夠使燈泡發光的是______ 。導體的電阻是導體本身的一種性質，導體電阻的大小不僅跟導體的材料有關，還與導體的長度和______ 有關。
19.甲、乙兩個電阻的U?I圖線如圖所示，若把兩個電阻串聯接在同一電路中，甲、乙兩個電阻的阻值之比是______ ，通過甲、乙兩個電阻的電流之比是______ 。
20.如圖所示，在探究“電流熱效應與電阻的關系”時，用細玻璃管中紅色液柱上升的______ 來反映電流產生的熱量的大小，在相等時間內，______ 相同時，電阻越大，產生的熱量越多。
21.小南在用伏安法測電阻的實驗中，該實驗的原理是______ 。將實物連成如圖所示電路，每節干電池電壓為1.5V，估計被測電阻為10Ω左右，根據上述信息可知：電流表的______ 選擇不當。
22.小南利用家中標有“3000r/(kW?h)”的電能表測量家用電水壺一段時間內消耗的電能，電水壺消耗1kW?h時此電能表轉了______ r，發現電能表在3min轉了180轉，則3min內電水壺的電功率是______ W。
三、作圖題：本大題共2小題，共6分。
23.如圖是小明同學設計的門鈴電路，請你幫他畫出電路圖。
24.如圖，請根據磁感線的方向，標出靜止小磁針的N極和電源的正極。
四、實驗探究題：本大題共3小題，共9分。
25.小南和小崗進行復習實驗“探究電流與電壓、電阻的關系”時：
(1)小南采用了如圖所示電路進行實驗，其中電源電壓4.5V、定值電阻阻值5Ω、最大阻值為10Ω和30Ω的滑動變阻器各一只；
①用筆畫線代替導線，將電路連接完整；(要求：滑動變阻器的滑片向左移動時，電流表示數變小)
②正確連接電路后進行“探究電流與電壓的關系”的實驗，數據記錄如表一：
表一
表一中沒有記錄的數據是______ ，為了完成該實驗，根據題中信息并結合表一的數據，小南選用的滑動變阻器的最大阻值是______ (填“10Ω”或“30Ω”)；
(2)小崗利用此實驗電路，探究“電流與電阻的關系”時，他分別將5Ω、10Ω、20Ω的定值電阻接入電路，記錄數據如表二：
表二
①當小崗用5Ω的電阻進行實驗后，再換10Ω的電阻接入電路，應向左移動滑片，直到電壓表示數達到______ V；
②分析表二中數據，得出該實驗的結論是：______ 。
26.小南和小崗用如圖所示裝置探究“比較不同物質的吸熱能力”。
(1)小南通過生活中的燒水過程得出：
①用______ 反映物質的吸熱多少；
②同種物質的物體，吸收熱量的多少與溫度升高的多少及______ 有關；
(2)①小南和小崗設計了記錄完成多次實驗數據的表格，請你幫助他們將實驗表格中A、B、C三處的相關內容補充完整；______ 、______ 、______ ；
②根據表格中信息，請你寫出他們比較“不同物質的吸熱能力”的方法______ 。
27.某物理實驗小組連接了如圖甲所示的電路，其中電源電壓恒為4.5V，額定電壓分別為2.5V和3.8V且阻值不等的燈泡若干，電流表的量程為0～0.6A，電壓表的量程為0～3V，進行電學實驗復習。
(1)小南選用了額定電壓2.5V的燈泡進行“研究燈泡電功率”實驗；
①連接電路時開關應該是______ 的，正確連接電路后，將滑動變阻器的阻值調到最大，閉合開關，發現電流表無示數，電壓表的示數接近4.5V，小燈泡不發光，其原因可能是電壓表所測的支路______ (填“短路”或“開路”)；
②排除故障后，移動滑動變阻器的滑片，直到電壓表示數為2.5V，此時電流表的示數如圖乙所示，則小燈泡的額定功率為______ W；
(2)小崗利用該電路探究“燈泡的燈絲電阻與溫度的關系”，請你幫助他寫出得出結論需要收集的證據：______ ；
(3)小南和小崗借助該電路，利用題中的實驗器材，進行了“電功率跟電壓的關系”實驗。請你幫助他們寫出完成該實驗的思路。______
五、計算題：本大題共1小題，共8分。
28.南崗物理愛心團隊去養老院送電暖氣，電暖氣有低、中、高三擋，已知R1=55Ω，R2=44Ω，如圖所示。
(1)請你分別說出使用該電暖器處于“低溫擋”、“高溫擋”時，開關處于的狀態？
(2)請計算出使用該電暖器處于“低溫擋”正常工作時的電流？
(3)使用該電暖器處于“中溫擋”正常工作1分鐘，產生的熱量是多少？
答案和解析
1.【答案】B
【解析】解：A、電能表是測電能的儀表，故A不正確；
B、一節新干電池的電壓約為1.5V，故B正確；
C、瓦特是電功率的單位，故C不正確；
D、家用電飯鍋是利用電流的熱效應工作的，工作時將消耗的電能轉化成內能，故D不正確；
故選：B。
電能表是測電能的儀表；一節干電池的電壓約為1.5V；瓦特是電功率的單位；家用電飯鍋是利用電流的熱效應工作的。
生活中常見的現象蘊含了豐富的物理道理，體現了物理與生活的緊密聯系，這些知識值得我們好好掌握。
2.【答案】C
【解析】解：A.用砂輪磨刀時，有火星迸出，是機械能轉化成內能，是做功改變物體的內能，故A錯誤；
B.反復錘打鐵片，鐵片升溫，是機械能轉化成內能，是做功改變物體的內能，故B錯誤；
C.通過熱、冷水混合，使冷水升溫，是熱、冷水之間熱量發生了傳遞，導致冷水升溫，屬于熱傳遞改變內能，故C正確；
D.用打氣筒給輪胎打氣，是壓縮空氣做功，筒壁內能增加，屬于做功改變物體的內能，故D錯誤。
故選：C。
改變物體內能的方法有兩種：做功和熱傳遞，做功是能量的轉化，熱傳遞是內能的轉移。
此題是考查對做功和熱傳遞改變物體內能的辨別，是中考熱點，屬于易錯題目。
3.【答案】B
【解析】【分析】
水的比熱容最大，吸收或放出相同熱量時，水的溫度變化小，防止秧苗凍傷。泥土的比熱容小，吸收相同的熱量，溫度升高比較快，有利于秧苗生長。
本題利于農業生產中的實際操作考查物理知識，體現了生產和物理的密切關系，體現了物理服務于生活生產。
【解答】
初春培育水稻秧苗時，為了不使秧苗受凍，傍晚多灌水，當夜晚溫度降低時，因為水的比熱容大，水放出熱量，水的溫度降低的比較少，不至于使秧苗受凍。
在早晨把稻田內的水排出，稻田接受太陽光的照射，泥土的比熱容小，泥土吸收熱量，溫度升高快，有利于秧苗的生長。
故選：B。
4.【答案】A
【解析】【分析】
本題結合生活實際考查根據要求設計電路圖，關鍵是確定兩開關的連接。
根據題意確定兩開關的連接方式；開關控制電動機時，應與電動機串聯。
【解答】
小區內部車輛門禁系統可以自動識別將門打開，外部車輛需要門衛人員按動按鈕才能將門打開，若將門禁系統看做一個自動開關，按鈕看做一個手動開關，則兩個開關單獨都能打開大門，即兩開關并聯后再與電動機串聯，只有A正確。
故選A。
5.【答案】A
【解析】解：由電路圖可知，兩電阻并，開關S控制干路，開關S1控制電阻R1所在支路，電流表A1測干路電流，電流表A2測通過電阻R2的電流；
∵并聯電路各支路獨立工作、互不影響，
∴S1由斷開變?yōu)殚]合時，通過支路R2的電流不變，即電流A2示數不變；
∵并聯電路中干路等于各支路電流之和，
∴干路電流變大，即電流A1的示數變大。
故選：A。
由電路圖可知，兩電阻并，開關S控制干路，開關S1控制電阻R1所在支路，電流表A1測干路電流，電流表A2測通過電阻R2的電流；根據并聯電路中各支路獨立工作、互不影響可知S1由斷開變?yōu)殚]合時通過R2電路的變化，再根據并聯電路的電流特點判斷干路電流的變化。
本題是一道閉合電路的動態分析題，分析清楚電路結構、熟練并聯電路電流的規律即可正確解題。
6.【答案】D
【解析】解：A、由并聯電路中電流的規律可知，并聯電路干路電流等于各支路電流之和；故A選項說法正確。
B、右圖為家庭電路中的用電器，家庭電路中各用電器為并聯連接，各用電器的額定電壓等于家庭電路兩端電壓，因此各用電器兩端的電壓相等，故B選項說法正確。
C、因為電阻是阻礙電流的作用，從圖中可以看出通過兩個燈泡的電流相等，因此兩個燈泡的電阻相等，故C選項說法正確。
D、從圖中可以看出，吹風機、兩燈泡并聯，根據并聯電路的特點，各支路互不影響，因此若吹風機斷路，兩盞燈都亮度不受影響，故D選項說法錯誤。
故選：D。
家庭電路中各用電器為并聯連接；并聯電路中干路電流等于各支路電流之和；
并聯電路中各用電器兩端的電壓相等；
根據并聯電路的特點，各支路互不影響，從而判斷出兩盞燈亮度的變化。
本題考查并聯電路中電流、電壓以及電阻的特點，熟練掌握電學中三個基本物理量的關系。
7.【答案】D
【解析】解：A、此圖中，變阻器向右移動，有效阻值變大，故錯誤；
B、此圖中，滑片向右移動，有效阻值變大，故錯誤；
C、此時電阻全部接入電路，故移動滑片時，有效阻值不變，故錯誤；
D、此圖中，滑片向右移動，有效阻值變小，故正確；
故選：D。
滑動變阻器有四個接線柱，選擇一上一下接線柱接入電路，滑動變阻器接入電路的部分取決于接入的下面接線柱。移動滑片時，改變連入電路的電阻絲的長度，從而改變連入電路電阻的大小。
滑動變阻器連入電路的電阻取決于接入電路的下面接線柱，和上面接入電路的接線柱無關。因此必須明確接入電路的部分，然后判斷滑片移動時，連入電路的電阻絲長度的變化，來判斷電阻的變化。
8.【答案】D
【解析】解：A.地磁場的N極在地理南極附近，S極在地理北極附近，與地球兩極并不完全重合，故A錯誤；
B.磁極間的相互作用是通過磁場而發生的，故B錯誤；
C.磁感線是科學家為了研究起來形象、直觀，是通過想象而描繪出來的，所以不是真實存在的，故C錯誤；
D.磁體外部的磁感線是從N極出發，回到S極的，磁體內部的磁感線是從S極出發，回到磁體N極的，故D正確。
故選：D。
(1)地磁場的北極在地理南極附近，地磁場南極在地理北極附近；
(2)根據磁場的特點進行分析，即磁極間的相互作用是通過磁場作用發生的；
(3)根據理想模型方法的思路進行分析，即為了人們可以形象直觀的認識磁場，科學家通過想象引入了磁感線；
(4)在磁體外部，磁感線從N極出發，回到S極。
本題考查了磁現象的有關知識，關于磁場要知道磁極間的相互作用是通過磁場產生的，知道磁感線的由來，以及磁感線方向的確定。
9.【答案】B
【解析】解：A、電磁鐵的特點是有電流，有磁性，沒有電流就沒有磁性，是利用電流的磁效應原理，故A錯誤；
B、發電機將機械能轉化為電能，是根據電磁感應現象原理制成的，故B正確；
C、電動機是利用通電導線在磁場中受力的作用的原理制成的，故C錯誤；
D、揚聲器把電信號轉化為聲信號，利用通電導體在磁場中受力原理，故D錯誤。
故選：B。
電磁感應現象的內容是：閉合電路的一部分導體在磁場中做切割磁感線運動時，會產生感應電流；明確選擇項中提到的這四個電學設備的制成原理，然后與題目要求對應，從而可以得到答案。
在電和磁這一部分中，學到了很多電學設備，每個設備的制成原理是經常考查的知識點。一般來說，有電磁鐵的儀器是電流的磁效應原理，發電機和動圈式話筒是電磁感應現象原理，電動機和揚聲器是通電導體在磁場中受力原理。
10.【答案】B
【解析】解：A、他家消耗的電能：W=1346.0kW?h?1342.0kW?h=4kW?h，故錯誤；
B、這兩天電冰箱消耗的電能為W=4×3.6×106J=1.44×107J，故B正確；
C、電冰箱在工作時，壓縮機并不是一天24h不停工作的，而是間歇性的工作，故C錯誤；
D、電冰箱工作時，主要是將電能轉化為電動機的動能，故D錯誤。
故選：B。
(1)電能表的讀數方法：①月末的減去月初的示數；②最后一位是小數；③單位kW?h；
(2)1kW?h=3.6×106J；
(3)電冰箱在工作時，壓縮機并不是一天24h不停工作的，而是間歇性的工作；
(4)電冰箱工作時，主要是將電能轉化為電動機的動能。
知道電能表的讀數方法、電冰箱的工作過程、電能單位的換算和電功率的計算方法是解決該題的關鍵。
11.【答案】D
【解析】解：A、已知電流I=30mA=0.03A，根據歐姆定律可知：
測量的導線電阻R=UI=Ω；故A正確；
B、已知輸電線的電阻為0.01Ω/m，則測量的導線總長度L=50Ω0.01Ω/m=5000m=5km，故B正確；
C、短路的地點離甲地的距離s=12×L=12×5000m=2500m=2.5km，故C正確；
D、檢測電路消耗的電功率：P=UI=1.5V×0.03A=0.045W，由W=Pt可知由于不知道消耗的時間，無法得到消耗的電能，故D不正確。
故選：D。
(1)知道電壓表和電流表的示數，利用歐姆定律求出連接短路位置到甲地的兩段輸電線的電阻值；
(2)已知1m導線的電阻值，然后讓總電阻除以一米導線的電阻即可求出導線的長度；
(3)根據甲、乙兩地之間的距離和測量的導線長度，確定出短路的地點離甲地的距離；
(4)根據P=UI求消耗的電功率，但時間未知，無法得到消耗的電能。
本題考查了學生對歐姆定律的掌握和運用，知道短路的地點離甲地的距離為導線總長度的一半是本題的關鍵。
12.【答案】D
【解析】解：A、定值電阻R的I?U關系圖象是一條直線，故A錯誤；
BC、由圖甲可知小燈泡L和定值電阻R并聯在電壓為4V的電源上時，
因并聯電路中各支路兩端的電壓相等，所以，它們兩端的電壓均為4V，
由圖象可知對應的電流：IL=0.3A，IR=0.1A，
因并聯電路中干路電流等于各支路電流之和，所以干路電流：I=IL+IR=0.3A+0.1A=0.4A；
小燈泡L的實際功率：PL=UIL=4V×0.3A=1.2W，故B、C錯誤；
D、如果把小燈泡L和定值電阻R串聯在10V電源上，由乙圖可知當通過電路的電流為0.2A時，燈泡兩端的電壓為2V，電阻兩端的電壓為8V，串聯電路總電壓等于各部分電壓之和，此時電路總電壓U=UL+UR=2V+8V=10V，恰好等于電源電壓，即把小燈泡L和定值電阻R串聯在10V電源上，電路中的電流等于0.2A，所以電路消耗的總功率是：P=U′I′=10V×0.2A=2W，D正確。
故選：D。
(1)根據定值電阻的阻值與其兩端的電壓、通過的電流無關或得出結論；
(2)由圖甲可知燈泡與定值電阻并聯，根據并聯電路的電壓特點結合圖象讀出對應的電流，根據并聯電路的電壓特點得出干路電流；
(3)根據串聯電路電壓規律和電流特點讀出正確的電流和電壓，根據P=UI計算燈泡的電功率和電路的總功率。
本題考查了并聯電路的特點以及歐姆定律、電功率公式的應用，關鍵是根據圖象得出有用的信息。
13.【答案】220 并
【解析】解：我國家庭電路的電壓是220V.電視機、電飯鍋的額定電壓都是220V，為了使各用電器正常工作且互不影響，各用電器之間是并聯的。
故答案為：220；并。
(1)家庭電路的電壓是220V。
(2)家庭電路中，各家用電器之間是并聯的，為了用電器正常工作而且互不影響。
記住家庭電路的電壓，掌握家庭電路中各用電器之間，開關和用電器之間的連接方法。
14.【答案】壓縮 機械能轉化為內能
【解析】解：根據圖示可知，進氣閥和排氣閥都關閉，活塞向上運動，屬于汽油機的壓縮沖程，該過程活塞對缸內的氣體做功，將機械能轉化為內能。
故答案為：壓縮；機械能轉化為內能。
內燃機的四個沖程有吸氣沖程、壓縮沖程、做功沖程、排氣沖程，其中在做功沖程中，是內燃機的內能轉化為機械能，在壓縮沖程中是機械能轉化為內能；判斷沖程名稱可用口訣：“先看氣門開關情，再看活塞上下行；開下吸氣開上排，關上壓縮關下功”進行分析。
本題考查了內燃機的工作過程和能量的轉化，屬于基礎題。
15.【答案】8.4×105 0.028
【解析】解：由題意及比熱容公式可得，水吸收的熱量為：
Q吸=cm水(t?t0)
=4.2×103J/(kg?℃)×10kg×(30℃?10℃)
=8.4×105J。
由題意可知，Q放=Q吸=8.4×105J，
根據熱值計算公式Q放=mq可得，若這些能量由酒精完全燃燒提供，需要酒精為：
m酒精=Q放q酒精=8.4×105J3×107J/kg=0.028kg。
故答案為：8.4×105；0.028。
知道水的質量、水的比熱容、水的初溫和末溫，利用吸熱公式Q吸=cm(t?t0)求水吸收的熱量；
由題意可知，Q放=Q吸，根據Q放=mq求出需要酒精的質量。
本題考查了吸熱公式、燃料完全燃燒放熱公式的應用，屬于基礎題。
16.【答案】同種電荷相互排斥 定向移動
【解析】解：驗電器的工作過程中，用帶電物體接觸小球，一部分電荷發生轉移，使金屬箔帶上同種電荷而相互排斥，張角越大說明物體帶電量越大。故驗電器是利用同種電荷相互排斥的原理制成的。
電荷的定向移動形成電流。
故答案為：同種電荷相互排斥；定向移動。
驗電器是根據同種電荷相互排斥的原理制作的，其作用是檢驗物體是否帶電。電荷的定向移動形成電流。
本題考查了驗電器的工作原理、電流的形成，屬于基礎題。
17.【答案】乙 都不會
【解析】解：閉合開關，甲小鳥的兩腳在同一根電線上，兩點之間沒有電壓，沒有電流流過，甲鳥不會觸電；乙小鳥的兩腳分別接觸了電燈的兩端(并聯)，有一定的電壓，有電流流過小鳥身體，則會觸電。開關斷開時，電路中沒有電流，兩個小鳥都不會觸電。
故答案為：乙；都不會。
當小鳥的兩腳間有電壓時，會有電流流過身體，會觸電，當沒有流過身體或電流太小時，不會觸電。
本題考查了觸電的條件：當有一定大小的電流流過時，就會觸電，當沒有電流或電流過小時，就不會觸電。
18.【答案】細銅線 橫截面積與溫度
【解析】解：塑料尺不容易導電，是絕緣體，所以將塑料尺接入電路后，燈泡不發光，細銅線是導體，接入電路后，燈泡發光。
影響電阻大小的因素是導體的材料、長度、橫截面積和溫度，導體的電阻是導體本身的一種性質，導體電阻的大小不僅跟導體的材料有關，還與導體的長度和橫截面積及溫度有關。
故答案為：細銅線；橫截面積與溫度。
導體容易導電，絕緣體不容易導電；電阻是導體本身的一種性質，電阻與導體的材料、長度、橫截面積等因素有關，與電壓和電流無關?；瑒幼冏杵魇峭ㄟ^改變連入電路電阻絲的長度來改變電阻的。
本題考查了導體、影響電阻大小的因素，屬于基礎題。
19.【答案】2：1 1：1
【解析】解：(1)由圖象可知，通過兩電阻的電流與兩端的電壓成正比即兩電阻是定值電阻，且U甲=U乙=3V時，I甲=0.3A，I乙=0.6A，
由I=UR可得，兩電阻的阻值分別為：
R甲=U甲I甲=3V0.3A=10Ω，R乙=U乙I乙=3V0.6A=5Ω，
則甲、乙兩個電阻的阻值之比是2：1；
根據串聯電路的電流規律可知，串聯電路中電流處處相等，
則甲、乙兩電阻串聯時，通過兩個電阻的電流之比是1：1。
故答案為：2：1；1：1。
(1)由圖象可知通過兩電阻的電流與兩端的電壓成正比即兩電阻是定值電阻，從圖象中讀出任意一點的電流和電壓值，根據歐姆定律求出兩電阻的阻值；
(2)根據串聯電路的電流特點可知通過兩電阻的電流關系。
本題考查了串并聯電路的特點和歐姆定律的應用，關鍵是根據圖象判斷出兩電阻為定值電阻并讀出相關的信息。
20.【答案】高度 電流
【解析】解：在探究“電流熱效應與電阻的關系”時，通過玻璃管中紅色液柱上升的高度來反映電流產生的熱量的大小，紅色液柱上升越高，說明電流產生的熱量越多。
從圖中可知，甲和乙兩根電阻絲串聯，通過它們的電流和通電時間相等，甲、乙兩燒瓶中的電阻絲阻值不相等。裝有10Ω電阻絲的紅色液柱上升較高，說明產生的熱量較多，可以得到在相等時間內，電流相同時，電阻越大，產生的熱量越多。
故答案為：高度；電流。
電流產生的熱量跟電流大小、電阻大小、通電時間有關，實驗中要采用控制變量法；電流通過導體產生熱量的多少不能直接觀察，但吸熱多少可以通過液面高度差的變化來反映，這種研究方法叫轉換法。
本題考查了學生對焦耳定律的認識，注重了探究實驗的考查，同時在該實驗中利用了控制變量法和轉換法，是中考物理常見題型。
21.【答案】R=UI 量程
【解析】解：用伏安法測電阻，需要用電壓表測量電阻兩端的電壓，電流表測量通過電阻的電流，由R=UI得到電阻的阻值，實驗原理是R=UI。
由圖可知電源由兩節干電池串聯組成，1節干電池的電壓約1.5V，所以電源電壓約為3V，電路中最大電流：I=UR=3V10Ω=0.3A，
所以電流表應使用0～0.6A的量程，圖中電流表選擇0～3A的量程是不當?shù)摹?br>故答案為：R=UI；量程。
伏安法測電阻實驗原理是R=UI；
根據電源電壓和燈泡的電阻，結合歐姆定律判斷電表的量程選擇是否合適。
本題是伏安法測電阻的實驗，要知道此實驗的原理、學會選擇電表的合適量程。
22.【答案】3000 1200
【解析】解：3000r/(kW?h)表示電水壺消耗1kW?h的電能，電能表的轉盤轉3000轉；
3min內電水壺消耗的電能：W=1803000kW?h=0.06kW?h，
該電水壺的電功率：P=Wt=0.06kW?h360h=1.2kW=1200W；
故答案為：3000；1200。
“3000r/(kW?h)”是指接在這個電能表上的用電器，每消耗1kW?h的電能，電能表上的轉盤轉過3000轉。先求出電能表的轉數為30轉時消耗的電能，還知道工作時間，根據公式P=Wt可求用電器的功率。
本題考查消耗電能的計算和功率的計算，關鍵是公式及其變形的應用，要學會對電能表參數的理解。
23.【答案】解：由圖知，電路中只有電鈴一個用電器，門上有一個開關，電路圖如圖所示：

【解析】由實物圖可知，電路由開關、電源和電鈴組成，根據實物圖可畫出電路圖。
本題考查根據實物圖畫電路圖，關鍵是分析出實物圖中用電器的連接情況。
24.【答案】解：在磁體外部，磁感線總是從磁體的N極發出，最后回到S極。所以螺線管的左端為N極，右端為S極；根據磁極間的相互作用可以判斷出小磁針的右端為S極，左端為N極；
根據安培定則，伸出右手，使右手大拇指指示通電螺線管的N極(右端)，則四指彎曲所指的方向為電流的方向，即電流是從螺線管的右端流入的。所以電源的右端為正極，左端為負極。如圖：

【解析】根據圖中磁感線方向，先判斷螺線管的兩個磁極，根據磁極間的相互作用再判斷小磁針的磁極。最后根據安培定則判斷螺線管中電流的方向，標出電源的正負極。
本題既考查了通電螺線管、小磁針磁極的判斷，又考查了電流方向的判斷，一環扣一環，也是易錯題，要求學生步步仔細才行。
25.【答案】0.230Ω2在電壓一定時，通過導體的電流與電阻的電阻成反比
【解析】解：(1)滑動變阻器的滑片向左移動時，電流表示數變小，說明滑片向左移動時，滑動變阻器接入電路的電阻變大，連線如圖所示：
探究電流與電壓的關系時，應該控制電阻不變，即有：R=3V0.6A=2V0.4A=1VI小=5Ω，
解得：I小=0.2A，
由歐姆定律可得，電路中電流最小時，滑動變阻器接入電路的電阻最大，由題意有：R+R滑=R總=UI小=Ω，
R滑=17.5Ω>10Ω，所以小南選用的滑動變阻器的最大阻值為30Ω。
(2)探究“電流與電阻的關系”時，應該保持燈泡兩端的電壓不變，由表中數據可得，電壓：U=IR=0.4A×5Ω=2V，
由表二中數據可得，在電壓一定時，通過導體的電流與電阻的電阻成反比。
故答案為：(1)①如上圖所示；②0.2；30Ω；(2)2；在電壓一定時，通過導體的電流與電阻的電阻成反比。
(1)①電路為串聯電路，滑片向左移動時，滑動變阻器接入電路的電阻變大；
②探究電流與電壓的關系時，應該控制電阻不變分析表格數據；
由歐姆定律可得，電路中電流最小時，滑動變阻器接入電路的電阻最大，判斷小南選用的滑動變阻器的最大阻值；
(2)探究“電流與電阻的關系”時，應該保持燈泡兩端的電壓不變，由表中數據可得電壓；
由表二中數據可得，在電壓一定的條件下，電流的大小與電阻成反比。
本題考查了電流與電壓、電阻的關系實驗，綜合性較強。
26.【答案】加熱時間的長短 質量 質量/kg升高10℃所需時間/s升高15℃所需時間/s相同質量的不同物質，升高相同的溫度，比較加熱時間長短
【解析】解：(1)①生活中燒水時用相同的加熱源加熱，則通過加熱時間的長短來反映物質吸熱的多少，加熱時間越長，表明水吸收的熱量越多。
②同種物質的物體，比熱容相同，吸收熱量的多少與溫度升高的多少及物體的質量有關。
(2)①為了比較物質的吸熱能力，需要控制不同物質的質量相同，比較兩種物質升高相同溫度所需的時間，所以A處應為質量/kg、B處為升高10℃所需時間/s、C處為升高15℃所需時間/s。
②由表格中的數據可知，質量相等的水和鐵砂升高相同的溫度，對水和鐵砂的加熱時間不同，所以它們比較“不同物質的吸熱能力”的方法：質量相同的不同物質，使其升高相同的溫度，比較加熱時間。
故答案為：(1)①加熱時間的長短；②質量；(2)①質量/kg；升高10℃所需時間/s；升高15℃所需時間/s；②相同質量的不同物質，升高相同的溫度，比較加熱時間長短。
我們使用相同的加熱器通過加熱時間的長短來比較吸熱多少，這種方法叫轉換法；
比較物質吸熱能力的2種方法：
①使相同質量的不同物質升高相同的溫度，比較吸收的熱量(即比較加熱時間)，吸收熱量多的吸熱能力強；
②使相同質量的不同物質吸收相同的熱量(即加熱相同的時間)，比較溫度的變化，溫度變化小的吸熱能力強。
本題比較不同物質的吸熱能力，考查控制變量法、轉換法的應用和比較吸熱能力的方法，為熱學中的重要實驗。
27.【答案】斷開 開路 0.7通過燈泡的電流、燈泡兩端的電壓和燈泡亮度 控制電流不變，改變電壓的大小，并記錄，比較不同電壓下燈泡的亮度。
【解析】解：(1)連接電路時，電路中的開關應該處于斷開狀態，以免電路中瞬時電流過大，燒毀電氣元件。
電流表無示數，表明電路中出現斷路，電壓表的示數為電源電壓，表明電壓表所測的支路開路。
電流表量程為0～0.6A，分度值為0.02A，示數為0.28A，由P=UI可得，額定功率：P=UI=2.5V×0.28A=0.7W
(2)探究“燈泡的燈絲電阻與溫度的關系”時，應該收集通過燈泡的電流和燈泡兩端的電壓，以此計算燈絲的電阻，同時，燈絲的溫度可以通過亮度來體現，所以需要收集電壓、電流和燈泡亮度。
(3)探究“電功率跟電壓的關系”實驗時，根據控制變量法原則，應該控制電流不變，改變電壓的大小，并記錄，比較不同電壓下，燈泡的亮度。
故答案為：(1)斷開；開路；0.7；(2)通過燈泡的電流、燈泡兩端的電壓和燈泡亮度；(3)控制電流不變，改變電壓的大小，并記錄，比較不同電壓下燈泡的亮度。
(1)①連接電路時，電路中的開關應該處于斷開狀態；根據電表示數情況分析故障原因；
②根據電流表量程和分度值讀數，由P=UI可得額定功率；
(2)探究“燈泡的燈絲電阻與溫度的關系”時，應該收集通過燈泡的電流和燈泡兩端的電壓，來計算燈絲的電阻，同時燈絲的溫度可以通過亮度來體現；
(3)探究“電功率跟電壓的關系”實驗時，根據控制變量法原則分析。
實驗中采用了控制變量法的思想，電功率的變化是通過燈泡亮度的變化體現的，這里還采用了轉換法的思想。
28.【答案】解：(1)由圖可知，當S1、S2都閉合時，R1與R2并聯，電路總電阻最小，只閉合S1時，只有R1接入電路，只閉合S2時，只有R2接入電路，又因為R1>R2，在電源電壓一定時，由P=U2R可知，當S1、S2都閉合時，電路為“高溫擋”，只閉合S1時，電路為“低溫擋”，只閉合S2時，電路為“中溫擋”。
(2)根據題意可知，由P=UI得，電暖器處于“低溫擋”正常工作時的電流為：I=PU=880W220V=4A；
(3)根據題意可知，中溫擋正常工作，R2接入電路，1分鐘產生的熱量為：W=P′t=1100W×60s=6.6×104J。
答：(1)“低溫擋”S1閉合；“高溫擋”S1、S2閉合；
(2)電暖器處于“低溫擋”正常工作時的電流為4A；
(3)產生的熱量為6.6×104J。
【解析】(1)根據電路的連接方式，利用P=U2R分析電暖器處于不同擋位時開關的狀態；
(2)根據P=UI求出電暖器處于“低溫擋”正常工作時的電流；
(3)根據W=Pt求出電暖器處于“中溫擋”正常工作1分鐘時產生的熱量。
本題考查了電路的連接方式、電功率計算公式的應用、電功計算公式的應用，屬于綜合題。U/V
3.0
2.0
1.0
I/A
0.60
0.40
R/Ω
5
10
20
I/A
0.40
0.20
0.10
物質
A
升高5℃所需時間/s
B
C
水
鐵砂
品牌
型號
HY2215?11E
額定電壓
220V
擋位
3擋
額定功率
低溫880W
中溫1100W
高溫1980W
