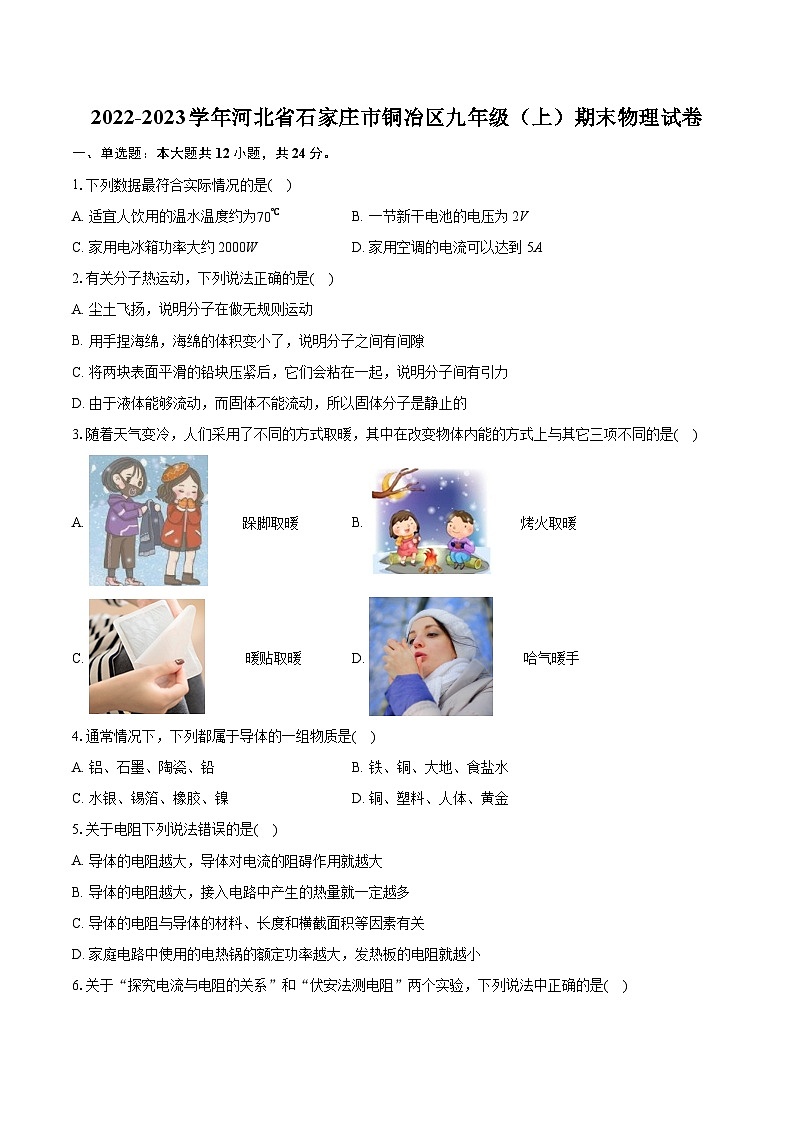

2022-2023學年河北省石家莊市銅冶區九年級（上）期末物理試卷（含詳細答案解析）

這是一份2022-2023學年河北省石家莊市銅冶區九年級（上）期末物理試卷（含詳細答案解析），共23頁。試卷主要包含了單選題，多選題，填空題，作圖題，實驗探究題，計算題等內容，歡迎下載使用。
1.下列數據最符合實際情況的是( )
A. 適宜人飲用的溫水溫度約為70℃B. 一節新干電池的電壓為2V
C. 家用電冰箱功率大約2000WD. 家用空調的電流可以達到5A
2.有關分子熱運動，下列說法正確的是( )
A. 塵土飛揚，說明分子在做無規則運動
B. 用手捏海綿，海綿的體積變小了，說明分子之間有間隙
C. 將兩塊表面平滑的鉛塊壓緊后，它們會粘在一起，說明分子間有引力
D. 由于液體能夠流動，而固體不能流動，所以固體分子是靜止的
3.隨著天氣變冷，人們采用了不同的方式取暖，其中在改變物體內能的方式上與其它三項不同的是( )
A. 跺腳取暖B. 烤火取暖
C. 暖貼取暖D. 哈氣暖手
4.通常情況下，下列都屬于導體的一組物質是( )
A. 鋁、石墨、陶瓷、鉛B. 鐵、銅、大地、食鹽水
C. 水銀、錫箔、橡膠、鎳D. 銅、塑料、人體、黃金
5.關于電阻下列說法錯誤的是( )
A. 導體的電阻越大，導體對電流的阻礙作用就越大
B. 導體的電阻越大，接入電路中產生的熱量就一定越多
C. 導體的電阻與導體的材料、長度和橫截面積等因素有關
D. 家庭電路中使用的電熱鍋的額定功率越大，發熱板的電阻就越小
6.關于“探究電流與電阻的關系”和“伏安法測電阻”兩個實驗，下列說法中正確的是( )
A. 都采用了控制變量的研究方法B. 多次測量的目的是相同的
C. 實驗電路圖是相同的D. 使用滑動變阻器的目的是完全相同的

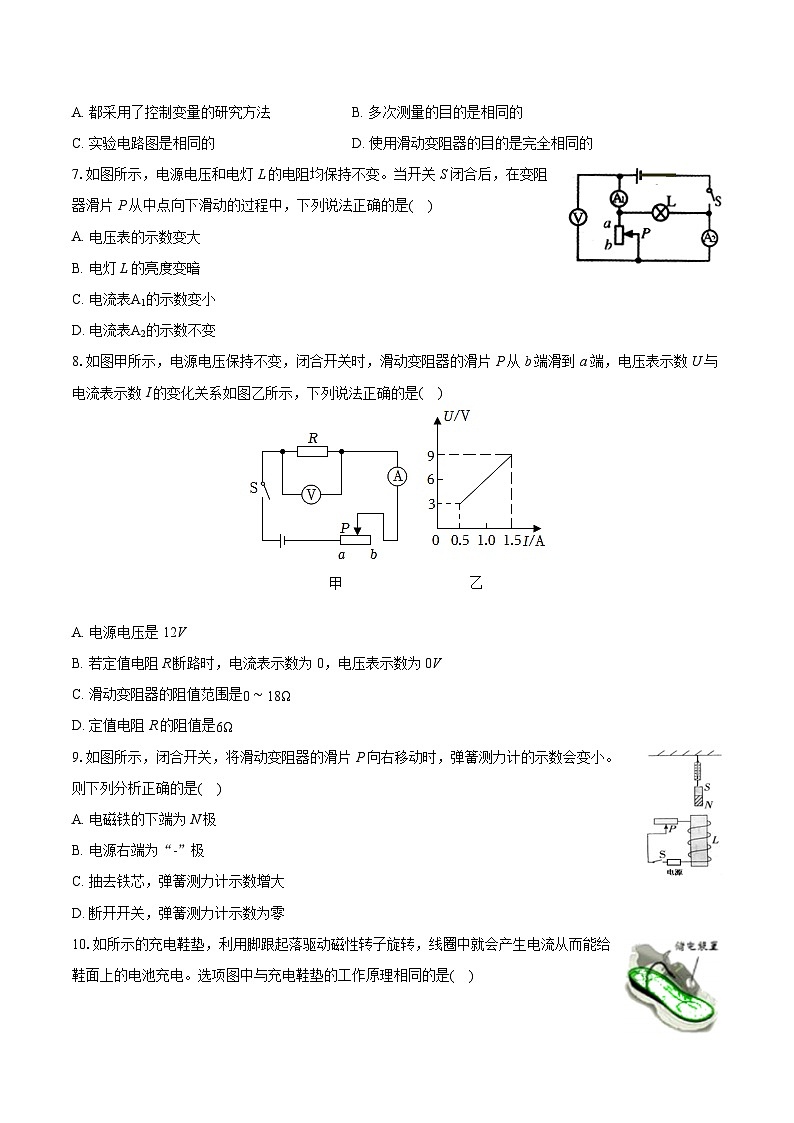

7.如圖所示，電源電壓和電燈L的電阻均保持不變。當開關S閉合后，在變阻器滑片P從中點向下滑動的過程中，下列說法正確的是( )
A. 電壓表的示數變大
B. 電燈L的亮度變暗
C. 電流表A1的示數變小
D. 電流表A2的示數不變
8.如圖甲所示，電源電壓保持不變，閉合開關時，滑動變阻器的滑片P從b端滑到a端，電壓表示數U與電流表示數I的變化關系如圖乙所示，下列說法正確的是( )
A. 電源電壓是12V
B. 若定值電阻R斷路時，電流表示數為0，電壓表示數為0V
C. 滑動變阻器的阻值范圍是0～18Ω
D. 定值電阻R的阻值是6Ω
9.如圖所示，閉合開關，將滑動變阻器的滑片P向右移動時，彈簧測力計的示數會變小。則下列分析正確的是( )
A. 電磁鐵的下端為N極
B. 電源右端為“-”極
C. 抽去鐵芯，彈簧測力計示數增大
D. 斷開開關，彈簧測力計示數為零

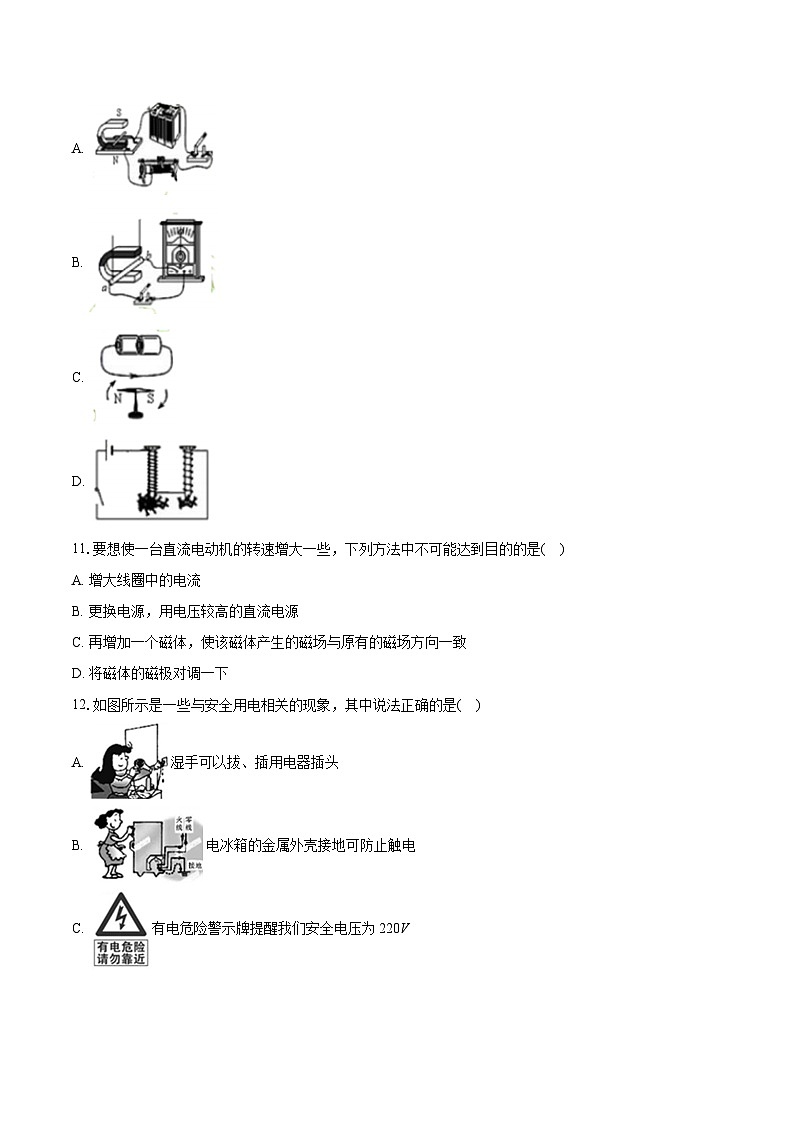

10.如所示的充電鞋墊，利用腳跟起落驅動磁性轉子旋轉，線圈中就會產生電流從而能給鞋面上的電池充電。選項圖中與充電鞋墊的工作原理相同的是( )
A.
B.
C.
D.
11.要想使一臺直流電動機的轉速增大一些，下列方法中不可能達到目的的是( )
A. 增大線圈中的電流
B. 更換電源，用電壓較高的直流電源
C. 再增加一個磁體，使該磁體產生的磁場與原有的磁場方向一致
D. 將磁體的磁極對調一下
12.如圖所示是一些與安全用電相關的現象，其中說法正確的是( )
A. 濕手可以拔、插用電器插頭
B. 電冰箱的金屬外殼接地可防止觸電
C. 有電危險警示牌提醒我們安全電壓為220V
D. 甲情況漏電保護器不起作用，乙情況漏電保護器起作用切斷電路，從而保護人身安全
二、多選題：本大題共3小題，共9分。
13.小亮同學想設計一個通過電表示數反映壓敏電阻所受壓力大小的電路，要求壓力增大時電表示數增大。已知壓敏電阻的阻值是隨所受壓力的增大而減小的。以下電路不符合要求的是( )
A. B.
C. D.
14.如圖所示，電源電壓恒為4V，電壓表量程為“0～3V”，電流表量程為“0～0.6A”，滑動變阻器規格為“20Ω1A”，小燈泡L標有“”的字樣，燈絲電阻不變。若通過小燈泡L的電流不超過額定電流，電流表、電壓表不能超過量程，則移動滑動變阻器的滑片，下列說法中正確的是( )
A. 電流表示數變化范圍為0～0.5A
B. 電壓表示數變化范圍為1.5V～3V
C. 小燈泡的實際電功率變化范圍為0.2W～1.25W
D. 滑動變阻器連入電路的阻值變化范圍為5Ω～15Ω
15.如圖甲所示電路圖中，電源電壓保持不變，R1為定值電阻，調節滑動變阻器R2的阻值，使滑片從a端向b端滑動，R2消耗的電功率P與其兩端電壓U的關系圖象如圖乙，下列說法正確的是( )
A. R1的阻值為10ΩB. 滑動變阻器所消耗的最大功率為0.9W
C. 電源電壓為6VD. 該電路消耗的最大電功率為0.9W
三、填空題：本大題共4小題，共8分。
16.ipad已成為了越來越多同學的新寵，它的彩色液晶顯示屏上面極易“落”滿灰塵，是因?yàn)閹щ婓w具有______的性質；它的集成電路的部分元件利用了______(選填“半導體”或“超導體”)材料；使用一段時間后，機殼會發燙，這是由于內部發熱的元件通過______的方式使機殼的內能______的。
17.如圖所示電路，電源電壓保持不變，在甲、乙兩處分別接入電壓表，閉合開關S，甲、乙電壓表的示數之比為1：3，則電阻R1：R2=______；斷開開關S，仍要使R1和R2都能工作，甲、乙兩處均只能接入______(選填“電流”或“電壓”)表，此時甲、乙兩表的示數之比為______。
18.圖是測量______的儀表，該儀表的示數是______kW?h若家庭電路中只有一臺熱水器在工作，該表中的金屬條在4min內轉過240圈，則該熱水器在這段時間內消耗的電能為______kW?h，實際功率為______W。
19.有一臺電動機，額定電壓3V，額定電流1A，電動機線圈電阻0.5Ω.這臺電動機正常工作1min，消耗的電能為______ J。
四、作圖題：本大題共1小題，共2分。
20.如圖甲所示是家用插線板。在圖乙中畫出插線板內部開關和兩插座的連線，并接入家庭電路，要求：
①插線板上的開關可同時控制兩插座的通、斷；
②開關接通時兩插座都能提供220V電壓。
五、實驗探究題：本大題共2小題，共12分。
21.小麗同學手里有一個標有“3.8V”字樣小燈泡，她想知道小燈泡正常工作時的電阻，于是在學校實驗室找來一些器材想進行試驗，電源電壓6V恒定不變。
(1)小麗測小燈泡電阻的實驗原理是______。
(2)按照電路圖連接實物時，開關應該處于______狀態。閉合開關前滑片位于______(最左端/最右端)。
(3)按照電路圖正確連接實物后，閉合開關，移動滑動變阻器滑片，她發現燈泡始終不亮，電流表有示數，電壓表無示數，其故障原因是______。
(4)故障排除后，調節滑動變阻器使小燈泡正常發光，此時電流表的示數如圖乙所示，示數為______ A，小燈泡正常工作時的電阻是______Ω。
(5)實驗中有兩個滑動變阻器分別為“10Ω0.5A”滑動變阻器A和“5Ω1A”的滑動變阻器B，為了完成本實驗應選擇______(填“A”或“B”)滑動變阻器。
(6)小麗完成實驗后小明想繼續實驗，發現電壓表0?15V量程已壞，如果想用現有的器材完成本實驗，他應該進行的具體操作步驟是______。
22.如圖所示，將一根導體棒ab的兩端用細導線與靈敏電流計組成一個閉合電路，并用絕緣細線懸掛起來放在U形磁鐵的磁場中。
(1)讓導體棒ab水平向左運動時，靈敏電流計指針向右偏轉；導體棒ab水平向右運動時，指針向左偏轉，說明感應電流的方向與______有關；
(2)讓導體棒ab水平向右緩慢運動時，靈敏電流計的指針向左偏轉的角度較?。粚?dǎo)體棒ab水平向右快速運動時，靈敏電流計的指針向左偏轉的角度較大。說明感應電流的大小與______有關。
(3)讓導體棒ab沿豎直方向上下運動時，電路中______感應電流產生；
(4)下列電器中，應用電磁感應原理制成的是______。
A.電鈴；B.電風扇；C.動圈式話筒；D.動圈式揚聲器。
六、計算題：本大題共3小題，共24分。
23.有一只小燈泡上標有“6V 3W”字樣，若要把它接到9V電源上，為使其正常發光，應串聯一個______ Ω的電阻。若通電10s，電流所做的功為______ J。
24.太陽能路燈的電源是由太陽能電池板和蓄電池構成。它能將太陽能轉化為電能后給蓄電池充電，充電時電能被轉化為化學能儲存起來，夜晚再為路燈供電。設在一定時間內，太陽輻射到太陽電池板的能量為2.7×107J，求：
(1)這些能量與完全燃燒多少千克的煤放出的熱量相當？(煤的熱值為3.0×107J/kg)
(2)若這些能量經轉化后，可供功率為35W的路燈工作60h，求該太陽能供電裝置的能量轉化效率。
25.如圖所示，小燈泡L標有“6V 3W”字樣，不考慮燈絲電阻的變化，滑動變阻器標有“40Ω1A”字樣，電流表的量程為0～3A，電源電壓保持不變。當S閉合，S1、S2斷開，滑片P滑到中點時，小燈泡恰好正常發光。保持滑片P的位置不變，閉合S、S1、S2，發現電流表的示數變化了1.3A。求：(1)小燈泡正常發光時的電流；
(2)電源電壓；
(3)R0的阻值；
(4)當開關S、S1、S2都閉合，在保證電路安全前提下，電路消耗總功率的最小值和最大值。
答案和解析
1.【答案】D
【解析】解：A.人的正常體溫在37℃左右，適宜飲用的溫水溫度略高于體溫，在40℃左右，故A不符合實際；
B.一節新干電池的電壓為1.5V，故B不符合實際；
C.家用電冰箱工作電流在1A左右，其功率在P=UI=220V×1A=220W左右，故C不符合實際；
D.家用空調功率可達1100W，其工作電流可達I=PU=1100W220=5A，故D符合實際。
故選：D。
首先對題目中涉及的物理量有個初步的了解，對于選項中的單位，可根據需要進行相應的換算或轉換，排除與生活實際相差較遠的選項，找出符合生活實際的答案。
物理學中，對各種物理量的估算能力，是我們應該加強鍛煉的重要能力之一，這種能力的提高，對我們的生活同樣具有很大的現實意義。
2.【答案】C
【解析】解：A、塵土飛揚是機械運動，不是分子的運動，故A錯誤；
B、用手捏海綿，海綿的體積變小了，這是因?yàn)楹＞d內有很多空隙，里面充滿了空氣，不能說明分子之間有間隙，故B錯誤；
C、將兩塊表面平滑的鉛塊壓緊后，它們會粘在一起，說明分子間有引力，故C正確；
D、固體不能流動，但固體分子也是不停運動的，故D錯誤。
故選：C。
一切物體的分子都在不停地做無規則運動，溫度越高，分子的運動越劇烈，分子的運動肉眼看不到；
分子之間存在著相互作用的引力和斥力。
本題綜合考查了有關分子動理論的內容，屬于基礎知識，難度不大，要熟記。
3.【答案】A
【解析】解：A、跺腳取暖是通過做功使內能增加；
BCD、烤火取暖、暖貼取暖和哈氣暖手都是通過熱傳遞使內能增加的。
由此可知，A選項與其它三個選項在改變物體內能的方式上是不同的。
故選：A。
改變物體內能的方式有兩種：做功和熱傳遞。做功的實質是能量轉化的過程，即：內能和其他形式能的相互轉化；熱傳遞的實質是能量轉移的過程，發生熱傳遞的條件是有溫度差。
本題考查了改變物體內能有兩種方式，結合生活實際解決問題，比較簡單。
4.【答案】B
【解析】解：
A、鋁、石墨、陶瓷、鉛中，陶瓷是很好的絕緣體，其它都是導體，故A錯誤；
B、鐵、銅、大地、食鹽水都是導體，故B正確；
C、水銀、錫箔、橡膠、鎳中，橡膠是很好的絕緣體，其它都是導體，故C錯誤；
D、銅、塑料、人體、黃金中，塑料是很好的絕緣體，其它都是導體，故D錯誤。
故選：B。
(1)容易導電的物體叫做導體，常見的導體有各種金屬、人體、大地、石墨、酸堿鹽的水溶液等；
(2)不容易導電的物體叫做絕緣體，常見的絕緣體有橡膠、陶瓷、石蠟、瀝青等。
本題考查了導體和絕緣體的區分，屬于基礎知識的考查，難度較小。
5.【答案】B
【解析】解：A、導體的電阻是導體的一種性質，反映了導體對電流阻礙作用的大?。还蕦?dǎo)體的電阻越大，導體對電流的阻礙作用就越大；故A正確；
B、根據焦耳定律Q=I2Rt可知，電流通過導體產生的熱量多少與電流、電阻、時間都有關，由于不知道電流和通電時間的關系，所以導體的電阻越大，接入電路中產生的熱量不一定越多，故B錯誤；
C、電阻大小與導體的材料、長度、橫截面積有關，與導體中的電流、導體兩端的電壓大小無關，故C正確；
D、由P=U2R可得：發熱板電阻R=U2P，電壓U保持220V不變，若電功率越大，則電阻越小，故D正確。
故選：B。
(1)電阻表示導體對電流的阻礙作用的大??；
(2)根據焦耳定律Q=I2Rt可知，電流通過導體產生的熱量多少與電流、電阻、時間都有關；
(3)導體的電阻是導體的一種性質，導體電阻大小與導體的材料、長度、橫截面積和溫度有關，與導體中的電流、導體兩端的電壓大小無關；
(4)根據P=U2R可分析P的大小與R的大小關系。
本題考查對電阻概念的理解、導體電阻的影響因素、焦耳定律以及電功率公式的應用，是一道電學綜合題，難度不大。
6.【答案】C
【解析】解：AB、探究電流跟電阻的關系時，根據控制變量法，要控制電壓不變，為得出普遍性的規律，要多次測量；
而伏安法測量電阻時，為提高測量的準確程度，減小誤差，要多次測量取平均值，故AB錯誤；
C、兩個實驗的電路如下所示，
電路圖是相同的，故C正確；
D、探究電流跟電阻的關系時，根據控制變量法，要控制電阻的電壓不變，故變阻器的作用是控制電阻的電壓不變；
伏安法測量電阻時，要多次測量，故變阻器的作用是改變電阻的電壓和通過的電流，故D錯誤。
故選：C。
探究電流跟電阻的關系時，根據控制變量法，要控制電阻的電壓不變，為得出普遍性的規律，要多次測量；
而伏安法測量電阻時，為提高測量的準確程度，減小誤差，要多次測量取平均值，據此分析。
本題探究電流跟電阻的關系和伏安法測量電阻”兩個實驗對比，考查實驗的相同和不同之處及多次測量的不同目的，為易錯題。
7.【答案】C
【解析】解：因?yàn)殡妷罕頊y的是電源電壓，且電源電壓不變，所以電壓表示數不變；
當滑片從中點向下滑動時，滑動變阻器接入電路的阻值變大，根據I=UR可知，通過滑動變阻器的電流變小，而電流表A2與滑動變阻器串聯，故電流表A2的示數變小；又因?yàn)闊襞輧啥说碾妷汉碗娮杈蛔?，所以通過燈泡的電流不變，燈泡的亮暗不變；根據并聯電路中干路電流等于各支路電流之和可知，滑片從中點向下滑動時，干路電流減小，電流表A1的示數減小。
故選：C。
燈泡與滑動變阻器并聯，電壓表測量電源電壓，電流表A1測量干路電流，A2測量通過滑動變阻器的電流；根據并聯電路電流、電壓特點和歐姆定律分析滑片P從中點向下滑動的過程中電流表示數的變化。
本題考查的是由滑動變阻器引起的變化電路的分析，分析的前提是先搞清楚電路的連接情況，然后再根據歐姆定律進行判斷。
8.【答案】D
【解析】解：A、由電路圖可知，當滑片P位于a端時，電路為R的簡單電路，電壓表測電源的電壓，電流表測電路中的電流，且此時電路中的電流最大，由圖象可知，電路中的最大電流1.5A時，電壓表的示數為9V，即電源的電壓為9V，故A錯誤；
B、當定值電阻R斷路時，則串聯電路斷路，電流表示數為0，此時電壓表串聯在電路中，相當于測量電源電壓，其示數為9V，故B錯誤；
C、當滑片P位于b端時，定值電阻R與滑動變阻器的最大阻值串聯，此時電路中的電流最小，
由圖象可知，電路中的最小電流I′=0.5A，
則電路中的總電阻：R總=UI最小=9V0.5A=18Ω，
因串聯電路中總電阻等于各分電阻之和，所以，滑動變阻器的最大阻值：R滑大=R總?R=18Ω?6Ω=12Ω，則滑動變阻器的阻值范圍是0～12Ω，故C錯誤；
D、由I=UR可得，定值電阻R的阻值：R=UI=9V1.5A=6Ω，故D正確。
故選：D。
(1)當滑片P位于a端時，電路為R的簡單電路，電壓表測電源的電壓，電流表測電路中的電流，此時電路中的電流最大，根據圖象讀出最大電流和電壓表的示數，據此可知電源的電壓；
(2)當定值電阻R斷路時，則串聯電路斷路，電壓表相當于串聯在電路中，測量電源電壓；
(3)當滑片P位于b端時，定值電阻R與滑動變阻器的最大阻值串聯，此時電路中的電流最小，根據圖象讀出電路中的最小電流，根據歐姆定律求出電路中的總電阻，利用電阻的串聯求出滑動變阻器的最大阻值；滑動變阻器連入電路中的阻值最小時，電路中的電流最大，根據圖象中的最大電流和對應電壓值求出滑動變阻器連入電路的最小阻值；
(4)根據歐姆定律求出定值電阻R的阻值。
本題考查了串聯電路的特點和歐姆定律的應用，關鍵是根據圖象讀出電流和電壓的對應值。
9.【答案】C
【解析】解：
A、滑動變阻器的滑片P向右移動時，電路中的電阻變小，則電路中的電流變大，從而可以確定電磁鐵的磁性變強；
而磁體的下端為N極，并且彈簧測力計的示數變小，異名磁極相互吸引，同名磁極相互排斥，電磁鐵的上端為N極。故A不符合題意。
B、電磁鐵的上端為N極，下端為S極，由安培定則可知，電流電磁鐵的下端流入，故電源右側為正極，左端為負極。故B不符合題意。
C、抽去鐵芯后，電磁鐵的磁性變?nèi)?，而電磁鐵的上端為N極，并且同名磁極相互排斥，對條形磁鐵的排斥力減小，故彈簧測力計的示數將變大。故C符合題意。
D、斷開開關，電路中沒有電流，所以電磁鐵磁性無磁性，即電磁鐵對條形磁鐵即不吸引也不排斥，但條形磁體有重力，故彈簧測力計有示數。故D不符合題意。
故選：C。
首先要明確電磁鐵磁性強弱的影響因素：有無鐵芯、電流大小、線圈匝數的多少。
A、首先判斷出滑動變阻器的滑片P向右移動時，電路中電阻的變化，從而可以確定電路中電流大小的變化，再確定電磁鐵磁性強弱的變化；知道磁體的下端為N極和彈簧測力計的示數變小，根據磁體間的相互作用規律，從而可以判斷出電磁鐵的磁極極性。判斷A是否符合題意。
B、知道電磁鐵的磁極極性，可利用安培定則判斷出電磁鐵中電流的方向，從而可以確定電源的正負極。判斷B是否符合題意。
C、首先判斷出抽去鐵芯后，電磁鐵磁性強弱的變化，再根據磁體間的相互作用規律，可以確定彈簧測力計示數的變化。判斷C是否符合題意。
D、電磁鐵的磁性的有無可以通過電流的通斷來控制，首先判斷出斷開開關，如何引起電流的變化，再判斷出電磁鐵磁性強弱的變化，可從而以確定彈簧測力計示數的變化。
本題考查了學生對電磁鐵磁性強弱的影響因素、磁體間的相互作用規律、安培定則的理解和應用，都是基礎內容，要想很好的解決此題，就需要學生很好地掌握這些基礎知識。
10.【答案】B
【解析】解：充電鞋墊是利用電磁感應現象制成的，磁性轉子旋轉，切割磁感線，給鞋面上的充電電池充電；
A、閉合開關，通電導體在磁場中受到力的作用而運動，與充電鞋墊原理無關，故A錯誤；
B、閉合開關，磁場中的導體做切割磁感線運動，電路中會產生感應電流，電流表指針發生偏轉，與充電鞋墊原理相同，故B正確；
C、圖中是奧斯特實驗，是電流的磁效應，利用電來獲得磁，與充電鞋墊原理無關，故C錯誤；
D、此圖探究的是電磁鐵磁性強弱的影響因素，研究電磁鐵磁性強弱與線圈匝數的關系，與充電鞋墊的制成原理無關，故D錯誤。
故選：B。
充電鞋墊是利用電磁感應現象制成的，利用鞋跟起落驅動磁性轉子旋轉，切割磁感線，從而產生了感應電流，給電池充電；分析各選擇項中設備的制成原理，得出結論。
此題考查了電磁感應、通電導體在磁場中受力運動、電流的磁效應、電磁鐵磁性強弱的決定因素等知識點，根據題意明確充電鞋墊的制成原理是解決此題的關鍵。
11.【答案】D
【解析】解：A、增大線圈中通過的電流后，線圈受力將增大，線圈轉動的速度將變大，故A可行；
B、增大電壓后也可增大線圈中的電流，從而增大線圈受力，線圈轉動的速度將變大，故B可行；
C、再增加一個磁體，使該磁體產生的磁場與原有的磁場方向一致，使原磁性更強，可以增大線圈受力，線圈轉動的速度將變大，故C可行；
D、對調磁極只會將線圈受力反向，不會改變線圈受力的大小，線圈轉動的速度將不變，故D不可行。
故選：D。
要解答本題需掌握：直流電動機的轉速和磁場的強弱以及電流的強弱有關。
直流電機的原理為線圈在磁場中受力，故要想增大轉速就應當增大線圈所受磁場力。
12.【答案】B
【解析】解：A、接在電路中的電源插頭屬于帶電體，用濕手拔插頭時，水屬于導體，有可能使電流通過水傳到人體上，使人體觸電；故A說法錯誤；
B、金屬外殼的用電器，外殼一定要接地，防止外殼漏電時發生觸電事故，故B說法正確；
C、有電危險警示牌提醒我們：安全電壓不高于36V，故C說法錯誤；
D、甲圖中電流直接由人體流入大地，造成流過火線與零線的電流不相等，漏電保護器會自動斷開，所以甲情況漏電保護器起作用；
乙圖中電流從火線經過人體流回零線，人體相當于是一個用電器，則流過火線與零線的電流相等，不存在漏電，則漏電保護器不會自動斷開，不能保護人身安全，會造成人體觸電；故D說法錯誤。
故選：B。
(1)水屬于導體；
(2)金屬外殼的用電器，外殼一定要接地；
(3)安全電壓不高于36V。
(4)漏電保護器原理就是檢測火線和零線的電流，一般情況下火線電流應該與零線電流差不多，因?yàn)榇笾聝蓚€接入點可以看成串聯關系。漏電保護器就是利用這個特性，當火線電流比零線電流大太多的話就說明電路的某個地方可能接地漏電，電流從大地跑了。當單線觸電時實際上就是人體加載在了火線和地線之間，火線電流大，零線電流小，漏電保護器工作。而當雙線觸電時實際上就是在負載上并聯了一個人體，實際的火線電流和零線電流的差值并沒有什么變化，所以會起不到保護作用。
本題考查了安全用電的常識，嚴防不該帶電的物體帶了電、本來絕緣的物體導了電，不接觸低壓帶電體、不靠近高壓帶電體。
13.【答案】BD
【解析】解：A.由電路圖可知，壓敏電阻與定值電阻R0并聯，電流表測干路電流；當壓力增大時，壓敏電阻的阻值減小，電路中的總電阻減小，由I=UR可知，干路中的電流增大，即電流表的示數增大，故A符合要求；
B.由電路圖可知，壓敏電阻與定值電阻R0并聯，電流表測R0支路的電流；因并聯電路中各支路獨立工作、互不影響，所以壓力變化時電流表的示數不變，故B不符合要求；
C.由電路圖可知，壓敏電阻與定值電阻R0串聯，電壓表測R0兩端的電壓；當壓力增大時，壓敏電阻的阻值減小，壓敏電阻分得的電壓減小，由串聯電路的分壓特點可知，R0兩端的電壓變大，即電壓表的示數變大，故C符合要求；
D.由電路圖可知，壓敏電阻與定值電阻R0串聯，電壓表測壓敏電阻兩端的電壓；當壓力增大時，壓敏電阻的阻值減小，由串聯電路中電阻越小分得的電壓越小可知，電壓表的示數減小，故D不符合要求。
故選：BD。
①并聯電路中各支路獨立工作、互不影響，根據題意可知壓力變化時壓敏電阻阻值的變化，根據并聯電路的電壓特點和歐姆定律可知兩支路電流的變化；
②在串聯電路中，用電器兩端電壓與其阻值成正比。
本題考查的是電路設計問題，要明確：串聯電路用電器兩端電壓與其阻值成正比；知道并聯電路支路電流與其阻值成反比。
14.【答案】BC
【解析】解：由電路圖可知，燈泡L與滑動變阻器R串聯，電壓表測變阻器R兩端的電壓，電流表測電路中的電流。
(1)燈泡正常發光時的電壓為2.5V，功率為1.25W，
因串聯電路總電壓等于各分電壓之和，所以，燈泡正常發光時電壓表的示數U滑=U?UL=4V?2.5V=1.5V，
因1.5V
