粵教滬科版第七章簡單電路單元測試題及答案

這是一份粵教滬科版第七章簡單電路單元測試題及答案，共4頁。

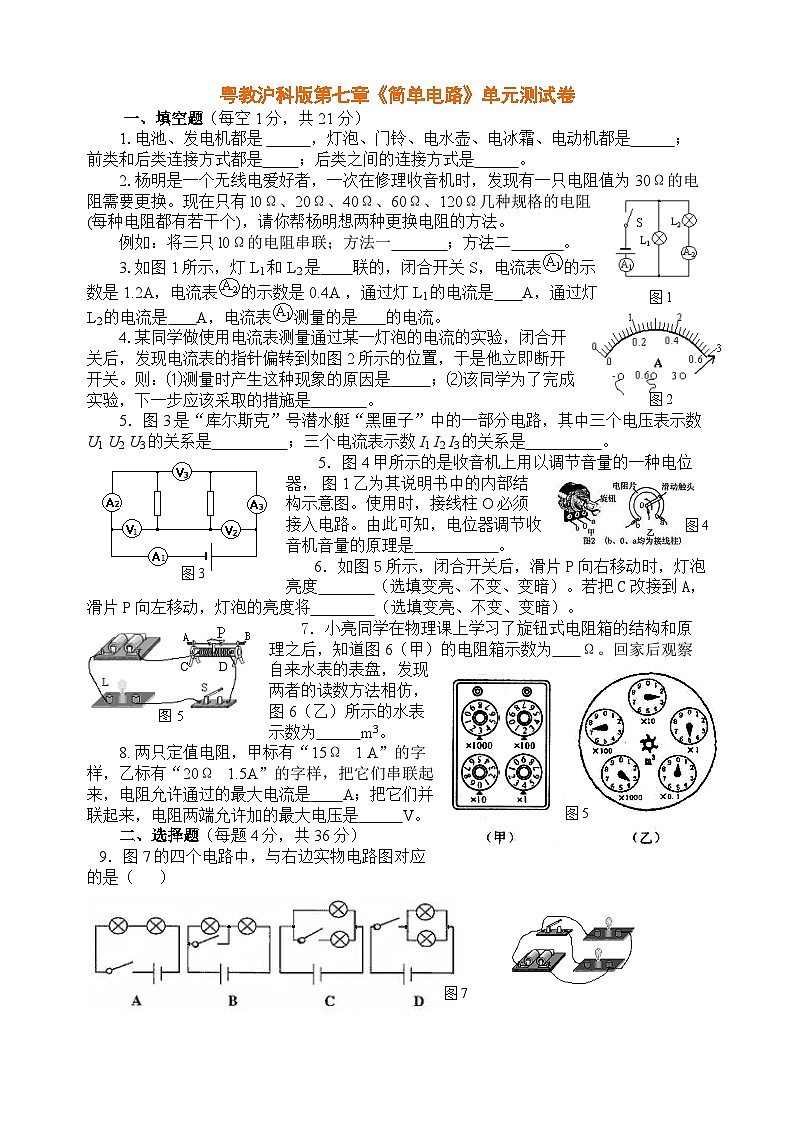

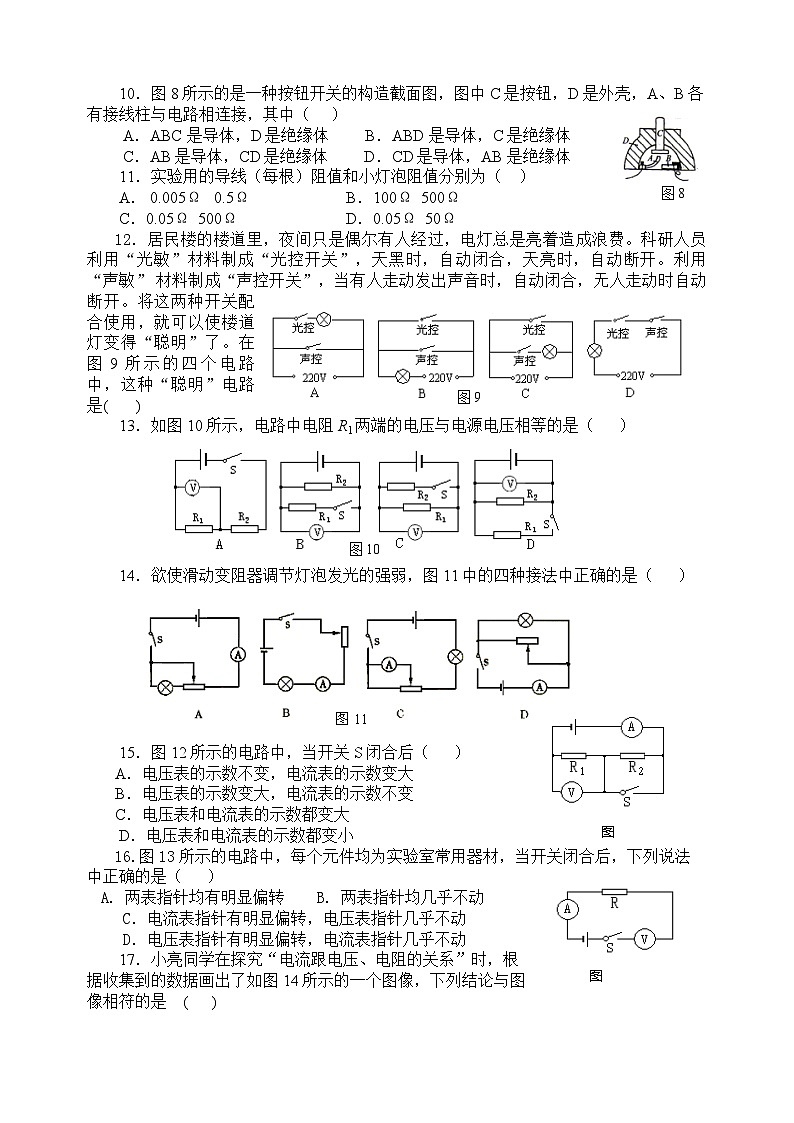

粵教滬科版第七章《簡單電路》單元測試卷 一、填空題（每空1分，共21分） 1. 電池、發電機都是 ，燈泡、門鈴、電水壺、電冰霜、電動機都是 ；前類和后類連接方式都是 ；后類之間的連接方式是 。 S 圖1 2. 楊明是一個無線電愛好者，一次在修理收音機時，發現有一只電阻值為30Ω的電阻需要更換。現在只有l(wèi)0Ω、20Ω、40Ω、60Ω、120Ω幾種規格的電阻(每種電阻都有若干個)，請你幫楊明想兩種更換電阻的方法。 例如：將三只l0Ω的電阻串聯；方法一 ；方法二 。 圖1 3. 如圖1所示，燈L1和L2是 聯的，閉合開關S，電流表的示數是1.2A，電流表的示數是0.4A ，通過燈L1的電流是 A，通過燈L2的電流是 A，電流表測量的是 的電流。 圖2 4. 某同學做使用電流表測量通過某一燈泡的電流的實驗，閉合開關后，發現電流表的指針偏轉到如圖2所示的位置，于是他立即斷開開關。則：⑴測量時產生這種現象的原因是 ；⑵該同學為了完成實驗，下一步應該采取的措施是 。 5．圖3是“庫爾斯克”號潛水艇“黑匣子”中的一部分電路，其中三個電壓表示數U1 U2 U3的關系是 ；三個電流表示數I1 I2 I3的關系是 。 圖4 5．圖4甲所示的是收音機上用以調節音量的一種電位器， 圖1乙為其說明書中的內部結構示意圖。使用時，接線柱O必須接入電路。由此可知，電位器調節收音機音量的原理是 。 圖3 圖4 6．如圖5所示，閉合開關后，滑片P向右移動時，燈泡亮度 （選填變亮、不變、變暗）。若把C改接到A，滑片P向左移動，燈泡的亮度將 （選填變亮、不變、變暗）。 C D 7．小亮同學在物理課上學習了旋鈕式電阻箱的結構和原理之后，知道圖6（甲）的電阻箱示數為 Ω?；丶液笥^察自來水表的表盤，發現兩者的讀數方法相仿，圖6（乙）所示的水表示數為 m3。圖3 圖5 8. 兩只定值電阻，甲標有“15Ω 1 A”的字樣，乙標有“20Ω 1.5A”的字樣，把它們串聯起來，電阻允許通過的最大電流是 A；把它們并聯起來，電阻兩端允許加的最大電壓是 V。 二、選擇題（每題4分，共36分） 9．圖7的四個電路中，與右邊實物電路圖對應的是（ ） 圖7 10．圖8所示的是一種按鈕開關的構造截面圖，圖中C是按鈕，D是外殼，A、B各有接線柱與電路相連接，其中（ ） A．ABC是導體，D是絕緣體 B．ABD是導體，C是絕緣體 C．AB是導體，CD是絕緣體 D．CD是導體，AB是絕緣體 圖8 11．實驗用的導線（每根）阻值和小燈泡阻值分別為（ ） A． 0.005Ω 0.5Ω　 B．100Ω 500Ω C．0.05Ω 500Ω D．0.05Ω 50Ω 圖9 12．居民樓的樓道里，夜間只是偶爾有人經過，電燈總是亮著造成浪費?？蒲腥藛T利用“光敏”材料制成“光控開關”，天黑時，自動閉合，天亮時，自動斷開。利用“聲敏” 材料制成“聲控開關”，當有人走動發出聲音時，自動閉合，無人走動時自動斷開。將這兩種開關配合使用，就可以使樓道燈變得“聰明”了。在圖9所示的四個電路中，這種“聰明”電路是( ) 13．如圖10所示，電路中電阻R1兩端的電壓與電源電壓相等的是（ ） 圖10 14．欲使滑動變阻器調節燈泡發光的強弱，圖11中的四種接法中正確的是（ ） 圖7 15．圖12所示的電路中，當開關S閉合后（ ） A．電壓表的示數不變，電流表的示數變大 B．電壓表的示數變大，電流表的示數不變 圖12 C．電壓表和電流表的示數都變大 D．電壓表和電流表的示數都變小 16.圖13所示的電路中，每個元件均為實驗室常用器材，當開關閉合后，下列說法中正確的是（ ） A. 兩表指針均有明顯偏轉 B. 兩表指針均幾乎不動 C．電流表指針有明顯偏轉，電壓表指針幾乎不動 D．電壓表指針有明顯偏轉，電流表指針幾乎不動 圖13 17．小亮同學在探究“電流跟電壓、電阻的關系”時，根據收集到的數據畫出了如圖14所示的一個圖像，下列結論與圖 像相符的是 ( ) A．電阻一定時，電流隨著電壓的增大而增大 B．電阻一定時，電壓隨著電流的增大而增大 C．電壓一定時，電流隨著電阻的增大而減小 D．電壓一定時，電流隨著電阻的增大而減小 圖14 三、作圖題（每題5分，共10分） 18．小明和父母三人想采用投票的方式?jīng)Q定“五一”黃金周是否外出旅游。如果父母中至少一人同意，同時小明也要去的話，他們就決定去旅游。為此，小明用了三個開關、兩節干電池和一個小燈泡制作一個投票機，三人各自控制一個開關（閉合表示同意，斷開表示不同意），表決后只要燈亮就決定去旅游。請按上述要求畫出此投票機的設計電路（請在開關旁注明控制人）。 19.將圖15中的元件連線。電池組為電路的總電源，S控制兩盞燈，L1、L2并聯，電流表測L2的電流強度，電壓表測L2兩端的電壓，導線不要交叉。 圖15 四、探究實驗題（每題10分，共20分）　　 20.小亮利用如圖16所示的電路進行實驗。已知電源電壓保持不變，L1、L2為電阻恒定的小燈泡，滑動變阻器標有“45Ω 1A”字樣，實驗中各電表均正常。 ⑴小亮將單刀雙擲開關扳向1時，通過調節滑動變阻器的滑片P，得到各電表的示數如表一所示，由表一的數據可歸納出兩條結論： ① ； ②　　　　　　　　。 ⑵小亮將單刀雙擲開關扳向2，緩慢移動滑片P，得到各電表的示數如表二所示，由表二可知，此電路中出現的故障是　　　　　。 （表一） （表二） 21.測未知電阻Rx的阻值：小亮所在的學習小組，在測定未知電阻Rx的實驗中，手邊只有一個未知電壓的電源、一個阻值已知的定值電阻R0、一塊電流表、4個開關、一個待測電阻Rx和若干導線，缺少一塊電壓表，學習小組研究決定，只用現有器材，在不拆卸電流表的條件下，設計出實驗電路圖。經小組成員共同努力，采取巧用開關的辦法，設計出了能滿足上述要求的實驗電路圖(圖17)。 　　 　　 (1)請你根據這個電路圖，寫出實驗步驟： ① ；② 。 (2)被測電阻的表達式Rx = 。 圖17 (3)你對這個實驗電路圖的改進建議是 。 五、計算題（13分） 圖18 22．你用過調光燈嗎？圖18是它的原理圖，燈泡電阻R為1100Ω，R1=R2=R3=200Ω，電源電壓為220V，問：⑴在開關從觸點1旋到4的過程中，通過燈泡的最小電流值是多少？⑵當開關旋到3時，燈泡兩端的電壓是多大？⑶在開關從觸點1旋到4的過程中，通過燈泡的電流、燈泡兩端的電壓以及燈泡的亮度是如何變化的？ 參考答案 1.電源 用電器 串聯 并聯 2. 開放答案只要合理均可3．并 0.8 0.4 干路中的電流 4． ⑴選用的電流表的量程太??；⑵ 改換大量程 5. U3=U1+ U2 I1= I2 =I3 5．通過改變接入電路中電阻片的長度來改變電路中的電流 6．⑴選用的電流表的量程太?。虎?改換大量程 7． 3204 4725 8．1 15 9．C 10．C 11．D 12．D 13．C 14．B 15．C 16．D 17．C （18. 19．）圖略 20.⑴①串聯電路中各處電流相等；②串聯電路的總電壓等于各部分電壓之和。⑵小燈泡L2短路。 21．(1)①斷開S1、S2、S4，閉合S3(或斷開S1、S4，閉合S2、S3).測出R0中的電流I0(或I1) ?、跀嚅_S1、S2、S3，閉合S4(或斷開S2、S3，閉合S1、S4).測出Rx中的電流Ix(或I2) 　　注：這兩個實驗步驟可以顛倒 (2) 　　(3)去掉S1 S2. 　 22．⑴觸點4時0.13A ⑵165V ⑶在開關從觸點1旋到4有過程中，通過燈泡的電流變小、燈泡兩端的電壓降低、燈泡的亮度在變暗 2006年3月25日實驗序號A1A2V1V2V10.5A0.5A7.5V4.5V12V20.6A0.6A9V3V12V實驗序號A1A2V1V2V10.4A0.4A012V12V20.6A0.6A012V12V
