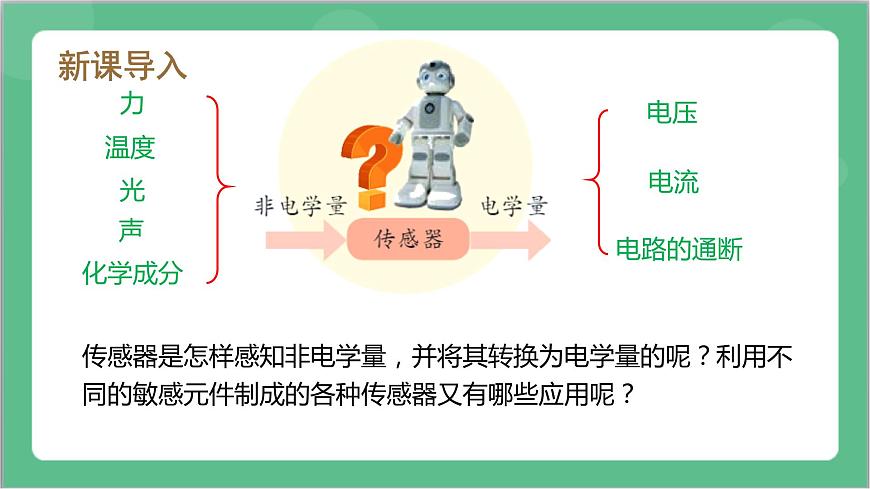

傳感器是怎樣感知非電學量，并將其轉換為電學量的呢？利用不同的敏感元件制成的各種傳感器又有哪些應用呢？

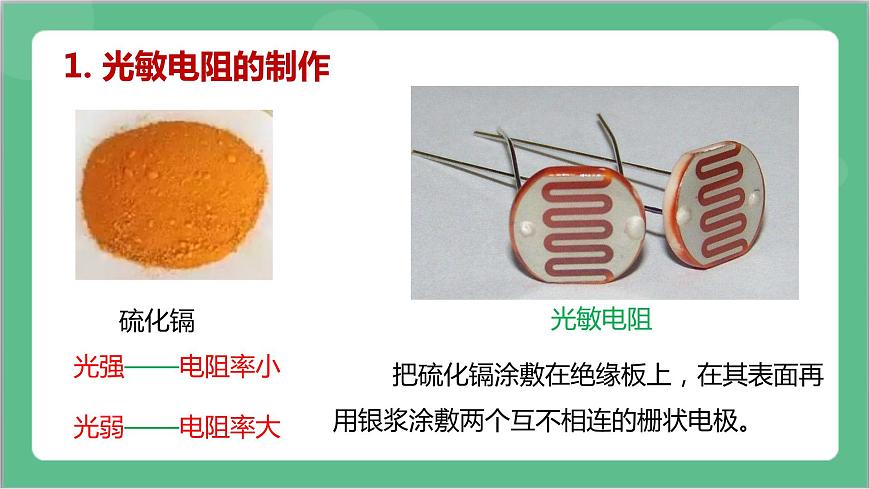

把硫化鎘涂敷在絕緣板上，在其表面再用銀漿涂敷兩個互不相連的柵狀電極。

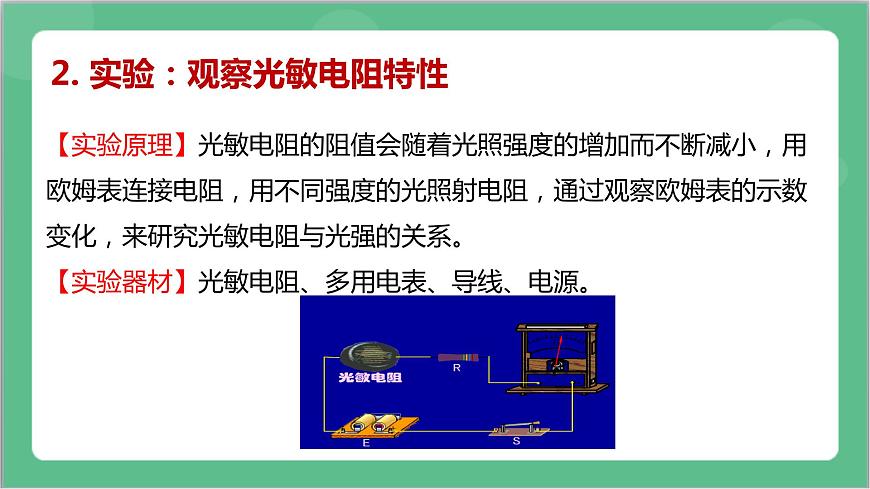

【實驗原理】光敏電阻的阻值會隨著光照強度的增加而不斷減小，用歐姆表連接電阻，用不同強度的光照射電阻，通過觀察歐姆表的示數變化，來研究光敏電阻與光強的關系?！緦?shí)驗器材】光敏電阻、多用電表、導線、電源。
（1）光敏電阻在暗環境下電阻值很大，隨著光強的增加阻值不斷減小，強光照射下電阻值很小;
（2）光敏電阻能夠把光照強弱這個光學量轉換為電阻這個電學量。
光照增強 半導體材料中的載流子（自由電子和空穴）濃度增加 材料的電阻率減小
作用：把光照強弱這個光學量轉換為電阻這個電學量。
規 律： 電阻隨溫度的升高而增大。
優缺點： 熱敏電阻靈敏度高，但化學穩定性較差，測量范圍較??；金屬熱電阻的化學穩定性較好，測量范圍較大，但靈敏度較差。
常用的一種熱電阻是用鉑制作的，可用來做 電阻溫度計。
將多用電表的選擇開關調到電阻擋（注意選擇適當?shù)谋堵剩?，然后仿照圖所示的方法，將一只熱敏電阻連接到多用電表表筆的兩端。分別用手和冷水改變熱敏電阻的溫度，觀察電阻的變化情況。
熱敏電阻放溫水后，電流表讀數明顯增大，
溫度升高，熱敏電阻的阻值顯 著減小。
當液面高于熱敏電阻的高度時，熱敏電阻發出的熱量會被液體帶走，溫度基本不變，阻值較大，指示燈不亮。
給熱敏電阻通以一定的電流，熱敏電阻會發熱。
當液體減少、熱敏電阻露出液面時，發熱導致它的溫度上升、阻值較小，指示燈亮。
通過判斷熱敏電阻的阻值變化，就可以知道液面是否低于設定值。
油位高→電阻大→燈不亮
我們知道，電阻與導體的材料、長度和橫截面積有關。當金屬絲受到拉力時，長度變長、橫截面積變小，導致電阻變大；當金屬絲受到壓力時，長度變短、橫截面積變大，導致電阻變小。
我們怎么根據這個原理制造傳感器？
拉力→L變長→S變小→電阻變大
壓力→L變短→S變大→電阻變小
當單晶半導體材料沿某一軸向受到外力作用時，其電阻率發生變化的現象，稱為壓阻效應。
電阻應變片能夠把物體形變這個力學量轉換為電阻這個電學量。
2. 應用實例——電子秤
在梁的自由端施力F，則梁發生彎曲，上表面拉伸，下表面壓縮，上表面應變片的電阻變大，下表面應變片的電阻變小。力F越大，彎曲形變越大，應變片的電阻變化就越大。
如圖所示，當被測物體在左、右方向發生位移時，電介質板隨之在電容器兩極板之間移動。如果測出了電容的變化，就能知道物體位置的變化。用什么方法可以檢測電容的變化？
電容式位移傳感器能把物體的位移這個力學量轉換為電容這個電學量。
（1）改變S：測量角度θ 、液面高度h等
（2）改變d：測量壓力F
（3）改變ε：測量位移x
在勻強磁場中放置一個矩形截面的載流導體，當磁場方向與電流方向垂直時，導體中能夠自由移動的帶電粒子在洛倫茲力的作用下，會發生什么現象？
①電動車加速器位置→磁場→電壓→控制器控制車速
②霍爾無刷電動機(直流電源)位置→ → →
控制器控制 三個線圈 中的電流

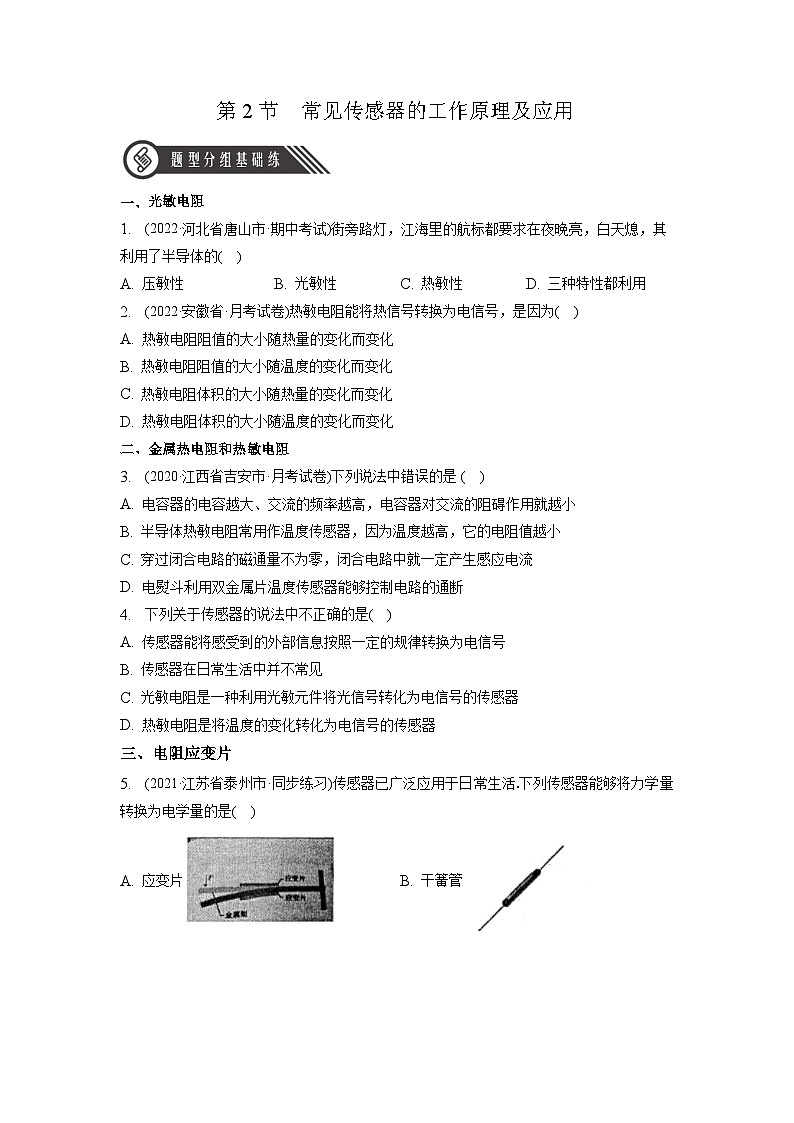

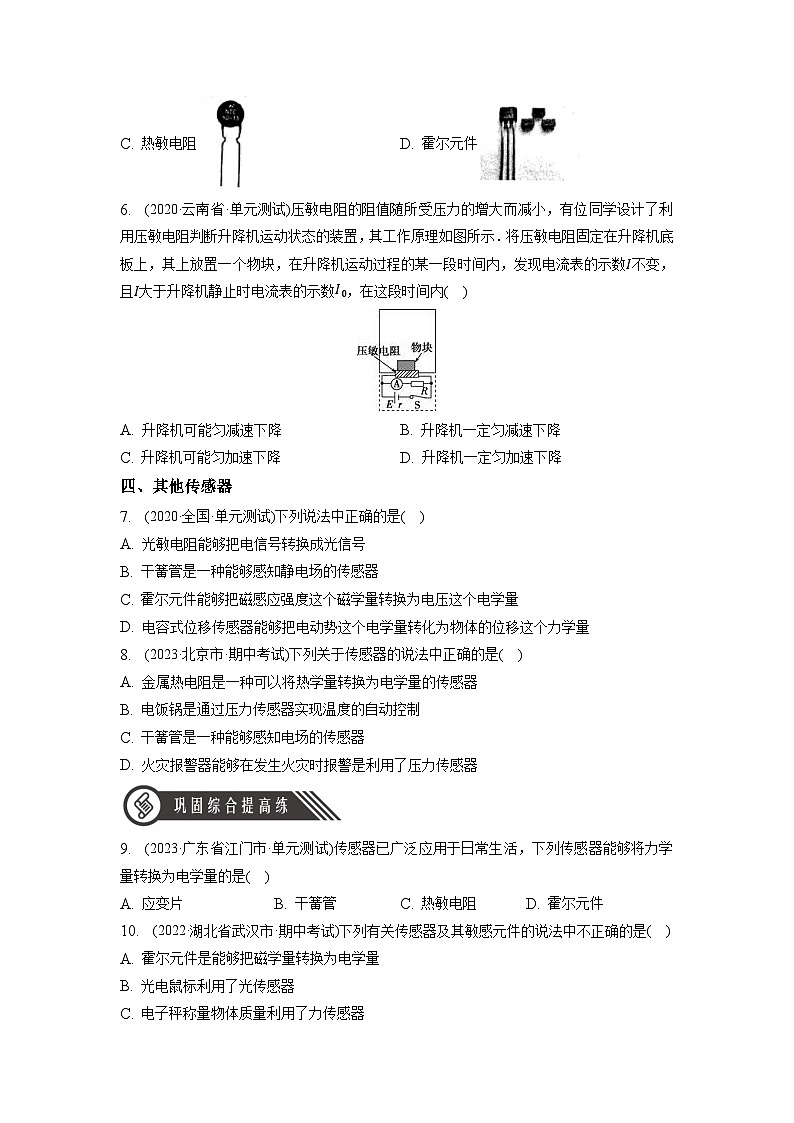

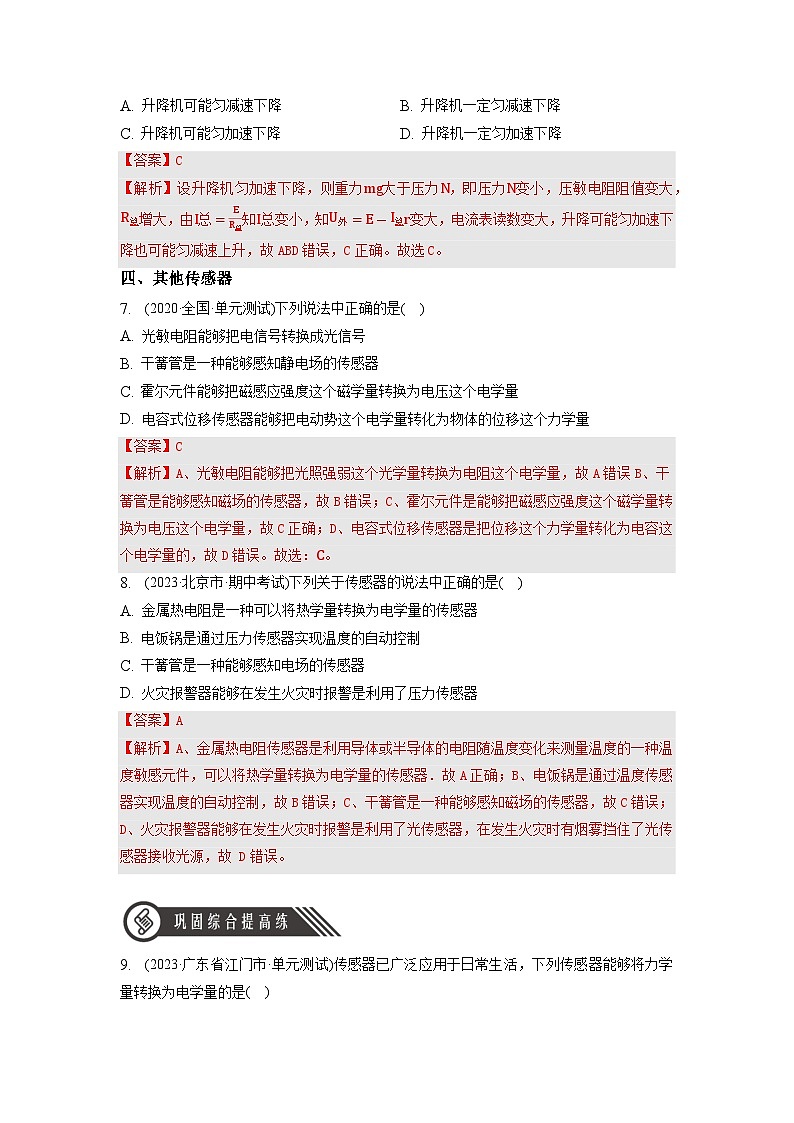

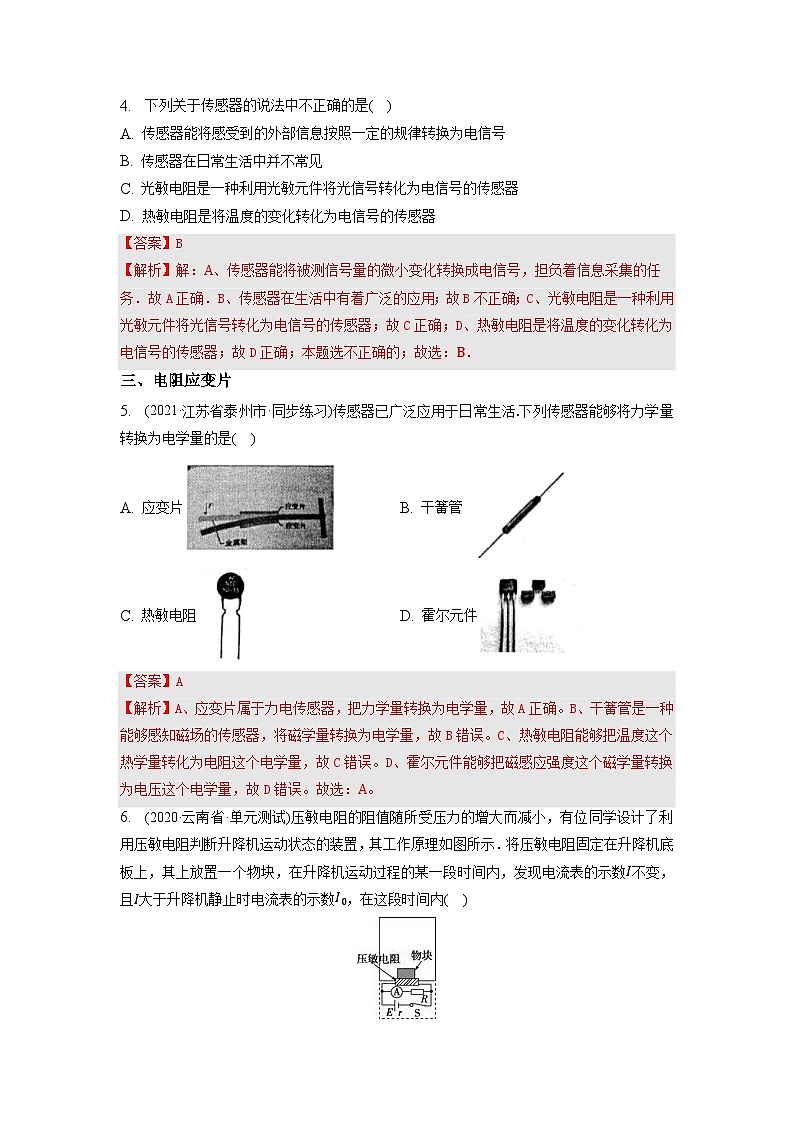

常見傳感器的工作原理及應用
1.非觸摸式自動感應水龍頭如圖所示,其應用的傳感器是(　　)A.壓力傳感器B.光電傳感器C.生物傳感器D.溫度傳感器
答案:B解析:自動感應水龍頭應用的是光電傳感器。
2.如圖甲所示,光敏電阻R2上加上如圖乙所示的光照,那么R2兩端的電壓變化是下列圖中的(　　)
答案:B解析:光敏電阻阻值隨光照的增強而減小,根據題圖知R2兩端的電壓隨光照的增強而減小,但不會是零,所以選B。
3.(多選)在溫控電路中,通過熱敏電阻阻值隨溫度的變化可實現對電路相關物理量的控制。如圖所示電路,R1為定值電阻,R2為半導體熱敏電阻(溫度越高電阻越小),C為電容器。當環境溫度降低時(　　)A.電容器C的帶電荷量增大B.電壓表的讀數增大C.電容器C兩板間的電場強度減小D.R1消耗的功率增大
4.(多選)霍爾元件的示意圖如圖所示,一塊通電的銅板放在磁場中,銅板的前、后板面垂直于磁場,板內通有如圖方向的電流,a、b是銅板上、下邊緣的兩點,則(　　)A.電勢φa>φbB.電勢φb>φaC.B一定,電流增大時,|φa-φb|增大D.其他條件不變,將銅板改為NaCl溶液時,電勢結果仍然一樣
解析:銅板中的自由電荷是電子,電子定向移動的方向與電流的方向相反,由左手定則可判斷出電子因受洛倫茲力作用向b側偏轉,所以φa>φb,A對,B錯;因|φa-φb|=k ,所以B一定,電流增大時,|φa-φb|增大,C對;若將銅板改為NaCl溶液,溶液中的正、負離子均向b側偏轉,|φa-φb|=0,即不產生霍爾效應,故D選項錯誤。答案:AC
