3．電勢差與電場強度的關系
第1課時　電勢差與場強的基本關系

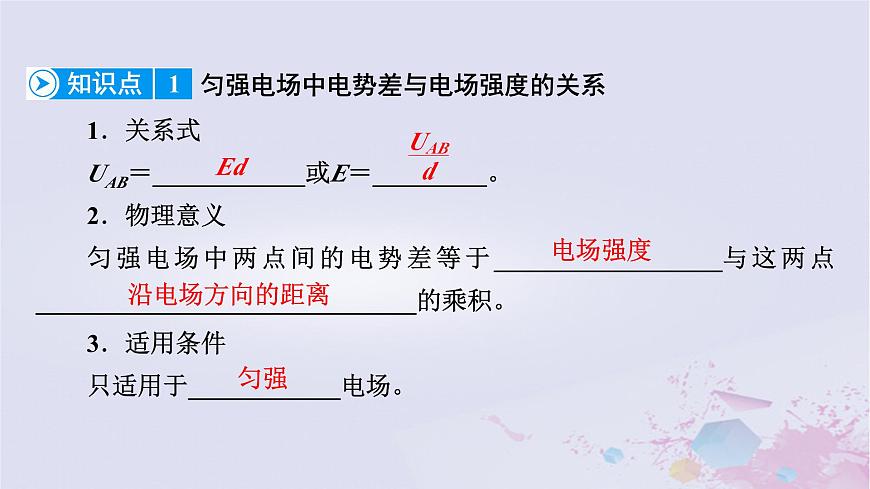

1．關系式UAB＝____________或E＝_________。2．物理意義勻強電場中兩點間的電勢差等于__________________與這兩點______________________________的乘積。3．適用條件只適用于____________電場。
『判一判』(1)公式U＝Ed適用于所有的電場。(　 　)(2)由U＝Ed可知，勻強電場中兩點的電勢差與這兩點的距離成正比。(　 　)(3)沿電場線方向電勢降落得最快。(　 　)
1．表達式_______________。2．物理意義在勻強電場中，電場強度的大小等于兩點間的_______________與兩點沿________________________距離的比值。
解析：電場強度E由電場本身決定，與試探電荷的電荷量無關，與試探電荷的電場力也無關，故A錯誤；公式U＝Ed在進行定量計算時，只適用于勻強電場，故B錯誤；電場強度E由電場本身決定，零電勢點是任意選取的，所以電場強度為零處，電勢不一定為零，故C正確；正電荷在電場中移動時，若電場力做正功，是從電勢高處移到電勢低處，負電荷在電場中移動時，若電場力做正功，是從電勢低處移到電勢高處，故D錯誤。
『想一想』安全用電常識中，有一個涉及“跨步電壓”現象的問題，你知道什么是“跨步電壓”嗎？如果遇到地面有漏電，應該如何避免“跨步電壓”？
解析：地下電纜漏電、高壓電線斷裂后觸地等情況，都會在地面上形成以漏電處為圓心的輻射狀電場，沿電場方向任意兩點之間就會有電勢差。若有人處在其中，在人沿遠離漏電處跨步逃離的情況下，兩腳間就有一電壓，即跨步電壓，人就會觸電。人若不動就不會觸電，若要逃離的話，就要采用袋鼠式走動的方式，即用跳躍的方式逃離，就可以避免“跨步電壓”。
電勢差與電場強度的關系
典例剖析 　(2023·黑龍江省雙鴨山市一中高二上學期月考)如圖所示的勻強電場中，有a、b、c三點，ab＝5 cm，bc＝12 cm，其中ab沿電場線方向，bc和電場線方向成60°角，一個電荷量為q＝4×10－8 C的正電荷從a移到b電場力做功為W1＝1.2×10－7 J。求：(1)勻強電場的電場強度E；(2)電荷從b移到c，電場力做的功W2；(3)a、c兩點間的電勢差Uac。
答案：(1)60 V/m　(2)1.44×10－7 J　(3)6.6 V
如圖所示，MN兩板間存在勻強電場，場強E＝300 V/m，方向豎直向上。電場中A、B兩點相距10 cm，AB連線與電場方向夾角為θ＝60°，A點和M板相距2 cm，求：(1)A、B兩點間的電勢差大?。?2)M板接地(電勢為0)時，A點電勢φA；(3)將點電荷q＝＋4×10－8 C從A移到B，電場力做的功。答案：(1)15 V　(2)－6 V　(3)6×10－7 J
解析：(1)A、B兩點間的電勢差為UAB＝EdABcs θ＝300×0.1×0.5 V＝15 V。(2)A點的電勢等于A點與M板的電勢差，故φA＝－UMA＝－EdMA＝－300×0.02 V＝－6 V。(3)將點電荷q＝＋4×10－8 C從A移到B，電場力做的功W＝UABq＝15×4×10－8 J＝6×10－7 J。
典例剖析 　(多選)(2023·黑龍江牡丹江三中高二上月考)如圖所示是一個勻強電場的等勢面，每?jī)蓚€(gè)相鄰等勢面相距2 cm，由此可以確定電場強度的方向和數值是(　 　)A．水平向左　　　　　B．水平向右C．E＝ 100 V/mD．E＝200 V/m
(2022·天津第二南開中學高二上階段檢測)如圖所示，實線為電場線，虛線為等勢面，φa＝－10 V，φc＝10 V，則a、c連線的中點b的電勢φb(　 　)A．小于0B．等于0C．大于0D．等于20 V
(多選)(2023·四川眉山高二上月考)如圖所示是某電場中的三條電場線，C點是A、B連線的中點。已知A點的電勢φA＝30 V，B點的電勢φB＝－20 V，則下列說法正確的是(　 　)A．C點的電勢φC>5 VB．C點的電勢φCEB，φA>φB，UOA>UAB；EC>ED，φC|UCD|。答案：見解析
一、勻強電場中電勢差與電場強度的關系1．(2023·山東省青州二中)下列關于勻強電場中電場強度和電勢差的關系的說法中，正確的是(　 　)A．任意兩點之間的電勢差，等于電場強度和這兩點間距離的乘積B．在任何方向上，若兩點間的距離相等，則它們之間的電勢差就相等C．沿著電場線方向，任何相等距離上的電勢降低量必定相等D．電勢降落的方向必定是電場強度的方向
解析：根據公式U＝Ed可知，兩點間的電勢差等于場強和這兩點間在電場線方向上距離的乘積，故A錯誤；根據公式U＝Ed可知，沿電場線方向或者同一直線方向，距離相同，電勢差相同，故C正確，B錯誤；電勢降低最快的方向才是電場強度方向，故D錯誤。故選C。
2．(2022·北京高二期末)如圖所示，勻強電場場強為E，A與B兩點間的距離為d，AB與電場夾角為α，則A與B兩點間的電勢差為(　 　)A．Ed　　　　　　　B．Edcs αC．Edsin αD．Edtan α解析：A與B兩點間的電勢差為UAB＝E·dcs α，故選B。
二、電場強度與電勢差關系的另一種表述3．(多選)(2023·安徽蚌埠高二期末)某次閃電前云地之間的電勢差約為1.0×109 V，云地間距離約為1 km，一次短時閃電過程中云地間轉移的電荷量約為6 C，閃電持續時間約為6×10－5 s。假定閃電前云地間的電場是均勻的。根據以上數據，下列判斷正確的是(　 　)A．閃電電流的平均值約為1×105 AB．閃電電流的平均值約為1×104 AC．閃電前云地間的電場強度約為1×106 V/mD．閃電前云地間的電場強度約為1×1012 V/m
4．(多選)電場中某區域的電場線分布如圖所示。a、b、c是電場中的三個點且ab＝bc，a、b、c點的場強分別為Ea、Eb、Ec，a、b、c的點電勢分別為：φa、φb、φc，a、b之間的電勢差Uab，b、c之間的電勢差為Ubc。在下面的判斷中正確的是(　 　)A．φa φcC．Uab > UbcD．Uab < Ubc
