3．電勢差與電場強度的關系
第2課時　電勢差與場強關系的應用　電場中的圖像問題

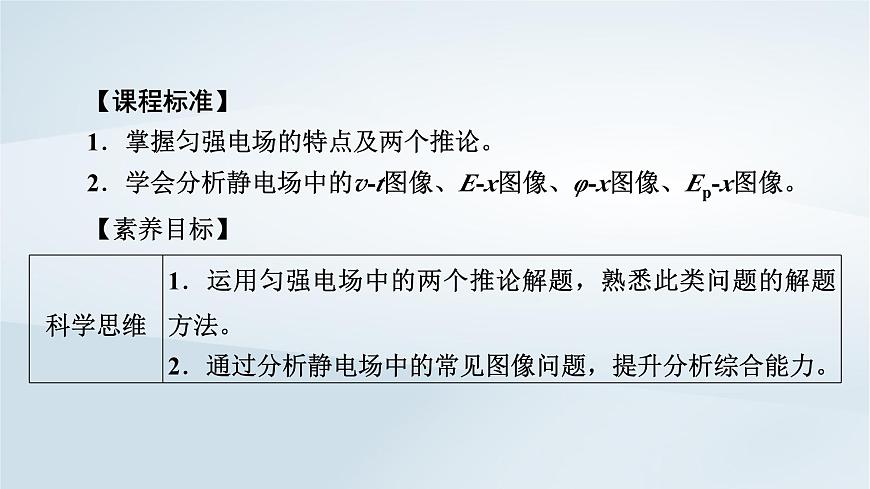

【課程標準】1．掌握勻強電場的特點及兩個推論。2．學會分析靜電場中的v-t圖像、E-x圖像、φ-x圖像、Ep-x圖像?！舅仞B(yǎng)目標】

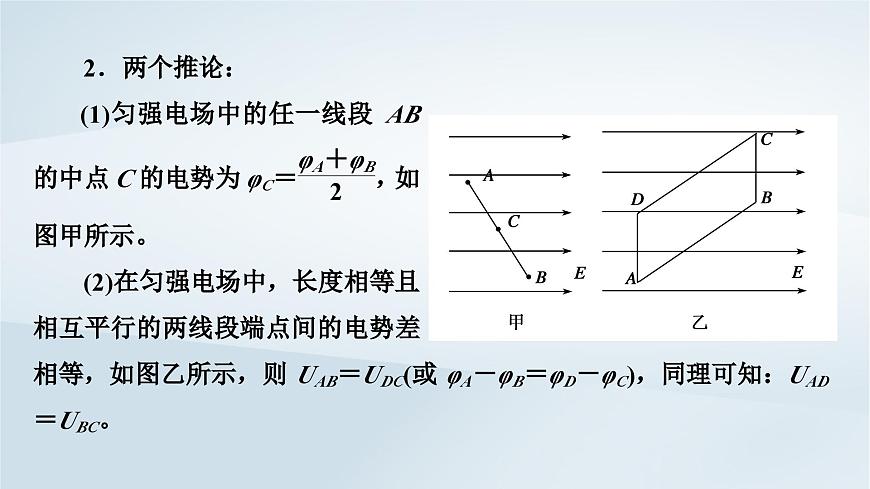

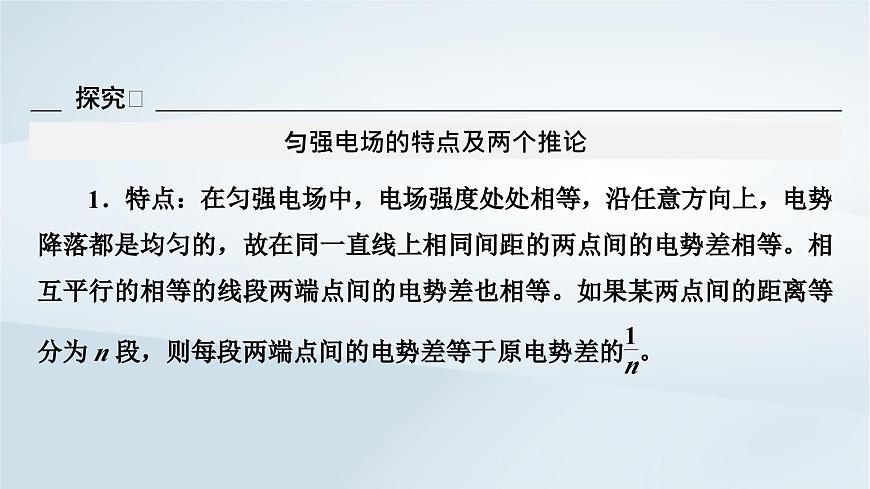

勻強電場的特點及兩個推論
　　　　　如圖所示，ABCD是勻強電場中一正方形的四個頂點，已知A、B、C三點的電勢分別是φA＝15 V，φB＝3 V，φC＝－3 V，由此可以推斷D點電勢φD是多少伏？
解析：由勻強電場的特點知，在勻強電場中，相互平行且相等的線段兩端點的電勢差相等。故有UAB＝UDC＝φA－φB＝φD－φC，所以φD＝9 V。答案：9 V
A．D點電勢大小為4.5 VB．D點電勢大小為3 VC．勻強電場場強大小為150 V/m，場強方向沿BDD．勻強電場場強大小為300 V/m，場強方向沿AC
應用圖像處理物理問題可達到化難為易、化繁為簡的目的，也有利于培養學生數形結合、形象思維、靈活處理物理問題的能力。“靜電場”部分常常涉及v-t圖像、E-t圖像、E-x圖像、φ-x圖像及Ep-x圖像等問題，主要考查學生的受力分析、運動過程分析，臨界條件分析等一系列基本能力，在學習該部分內容時要足夠重視。
靜電場中的常見圖像問題
1．靜電場中的v -t(x)圖像
　　　　　(多選)如圖甲，直線MN表示某電場中一條電場線，a、b是線上的兩點，將一帶負電荷的粒子從a點處由靜止釋放，粒子從a運動到b過程中的v-t圖線如圖乙所示。設a、b兩點的電勢分別為φa、φb，電場強度大小分別為Ea、Eb，粒子在a、b兩點的電勢能分別為Wa、Wb，不計重力，則有(　 　)A．φa＞φbB．Ea＞EbC．Ea＜EbD．Wa＞W(wǎng)b
解析：由v-t 圖像的斜率減小可知由a到b的過程中，粒子的加速度減小，所以電場強度變小，Ea＞Eb；根據動能定理，速度增大，可知電勢能減小，Wa＞W(wǎng)b，因粒子帶負電，則φa＜φb，可得選項B、D正確。
2．在如圖所示的電場中，一負電荷從電場中A點由靜止釋放，只受電場力作用，沿電場線運動到B點，則它運動的v-t圖像可能是選項圖中的(　　)
?解析：負電荷從電場中A點由靜止釋放，只受電場力作用，沿電場線運動到B點，由電場線分布易知，負電荷所受電場力逐漸增大，加速度逐漸增大，則它運動的v-t圖像可能是選項圖中的B。
2．靜電場中的E-x圖像
　　　　　(多選)靜電場在x軸上的場強E隨x的變化關系如圖所示，x軸正向?yàn)閳?chǎng)強正方向，帶正電的點電荷沿x軸運動，則點電荷(　 　)A．在x2和x4處電勢能相等B．由x1運動到x3的過程中電勢能增大
C．由x1運動到x4的過程中電場力先增大后減小D．由x1運動到x4的過程中電場力先減小后增大
解析：由題圖可知，正電荷從x2運動到x4的過程電場力做功不為零，兩點電勢能不相等，A項錯誤；從x1運動到x3的過程電場力沿x軸負方向，電場力做負功，電勢能增大，B項正確；從x1運動到x4的過程場強先增大，后減小，所以電場力先增大后減小，C項正確，D項錯誤。
3．(多選)在x軸上存在與x軸同向的電場，x軸上各點的電場強度E隨位移x變化情況如圖所示。點電荷a和b帶的電荷量分別為＋q和－q，不計a和b間的靜電力。下列敘述正確的是(　 　)A．x1、x2兩處的電勢相同B．點電荷a和b在x1處的電勢能相等
C．將點電荷a沿x軸從x1處移到x2處，電場力一直做正功D．點電荷b在x1處的電勢能小于在x2處的電勢能
解析：根據E-x圖線可知，電場線沿x軸正方向，因沿著電場線電勢逐漸降低，可知x1處的電勢高于x2處的電勢，選項A錯誤；因點電荷a和b帶的電荷量分別為＋q和－q，根據Ep＝qU，可知a和b在x1處的電勢能不相等，選項B錯誤；因電場線沿x軸正方向，則將點電荷a沿x軸從x1處移到x2處，電場力一直做正功，選項C正確；因x1處的電勢高于x2處的電勢，則負點電荷b在x1處的電勢能小于在x2處的電勢能，選項D正確。
3．靜電場中的φ-x圖像
C．NC間電場強度方向指向x軸正方向D．將一負點電荷從N點移到D點，電場力先做正功后做負功
　　　　　兩電荷量分別為q1和q2的點電荷放在x軸上的O、M兩點，兩電荷連線上各點電勢φ隨x變化的關系如圖所示，其中A、N兩點的電勢均為零，ND段中的C點電勢最高，則(　　)A．N點的電場強度大小為零B．A點的電場強度大小為零
解析：φ -x圖像中A、N點的斜率不為零，則電場強度大小不為零，選項A、B錯誤；從N到C電勢升高，N、C間電場強度方向指向x軸負方向，選項C錯誤；從N到C電勢升高，從C到D電勢降低，將一負點電荷從N點移到C點，電場力做正功，從C點到D點，電場力做負功，選項D正確。
4．(多選)在x軸上有兩個點電荷q1、q2，其靜電場的電勢φ在x軸上的分布如圖所示。下列說法正確的有(　 　)A．q1和q2帶有異種電荷B．x1處的電場強度為零
C．負電荷從x1移到x2，電勢能減小D．負電荷從x1移到x2，受到的電場力增大
解析：由題圖可知，兩點電荷q1和q2帶有異種電荷，A正確；在φ－x圖像中，圖像切線的斜率大小表示電場強度大小，則x1處的電場強度不為零，B錯誤；且有x1到x2電場強度逐漸減小，負電荷受到的電場力逐漸減小，D錯誤；由Ep＝φq可知，負電荷在電勢高處的電勢能小，則負電荷從x1移到x2，電勢能減小，C正確。
4．靜電場中的Ep-x圖像
　　　　　(多選)一帶負電的粒子只在電場力作用下沿x軸正方向運動，其電勢能Ep隨位移x變化的關系如圖所示，其中0～x2段是關于直線x＝x1對稱的曲線，x2～x3段是直線，則下列說法正確的是(　 　)A．x1處電場強度為零
B．粒子在0～x2段做勻變速運動，x2～x3段做勻速直線運動C．x2～x3段的電場強度大小方向均不變，為一定值D．在0、x1、x2、x3處電勢φ0、φ1、φ2、φ3的關系為φ3＞φ2＝φ0＞φ1
由題圖看出0～x1段圖像切線的斜率不斷減小，易知場強減小，粒子所受的電場力減小，加速度減小，做非勻變速運動，x1～x2段圖像切線的斜率不斷增大，場強增大，粒子所受的電場力增大，做非勻變速運動。x2～x3段電場強度大小和方向均不變，粒子所受的電場力不變，做勻變速直線運動，故B錯誤；根據電勢能與電勢的關系Ep＝qφ，粒子帶負電，q＜0，可知電勢能越大，粒子所在處的電勢越低，所以有：φ3＜φ2＝φ0＜φ1，故D錯誤。
5．(多選)一帶負電的粒子只在電場力作用下沿x軸正方向運動，其電勢能Ep隨位移x的變化關系如圖所示，則下列說法正確的是(　 　)A．粒子從x1處運動到x2處的過程中電場力做正功
B．x1、x2處電場強度方向沿x軸正方向C．x1處的電場強度大小大于x2處的電場強度大小D．x1處的電勢比x2處的電勢低
