初中人教版第3節 測量小燈泡的電功率授課課件ppt

這是一份初中人教版第3節 測量小燈泡的電功率授課課件ppt，共25頁。PPT課件主要包含了復習提問，探究目標，設計實驗，進行實驗，分析論證，交流評估，探究過程，實驗原理，預習檢測，實驗器材等內容，歡迎下載使用。
1、如圖所示為燈泡的銘牌，說出“220—40”的含義：
燈泡的額定電壓為220V
燈泡的額定功率為40W
2、如圖所示為實驗用小燈泡，上面標有”2.5V”字樣，你知道“2.5V”是什么意思嗎？
燈泡的額定電壓為2.5V
如果想知道小燈泡的額定功率應怎么辦？
用電流表測量小燈泡正常發光時（電壓為2.5V）時的電流，利用P=UI 即可求出它的額定功率
知道實驗原理會用電壓表電流表測小燈 泡電功率理解額定功率和實際功率
2.確定需測量的物理量
分別測量以下三種情況下的實際功率。（1）使小燈泡在額定電壓下發光。（2）使小燈泡兩端電壓低于額定電壓，并觀察小燈泡亮度。（3）使小燈泡兩端電壓是額定電壓的1．2倍，并觀察小燈泡亮度。

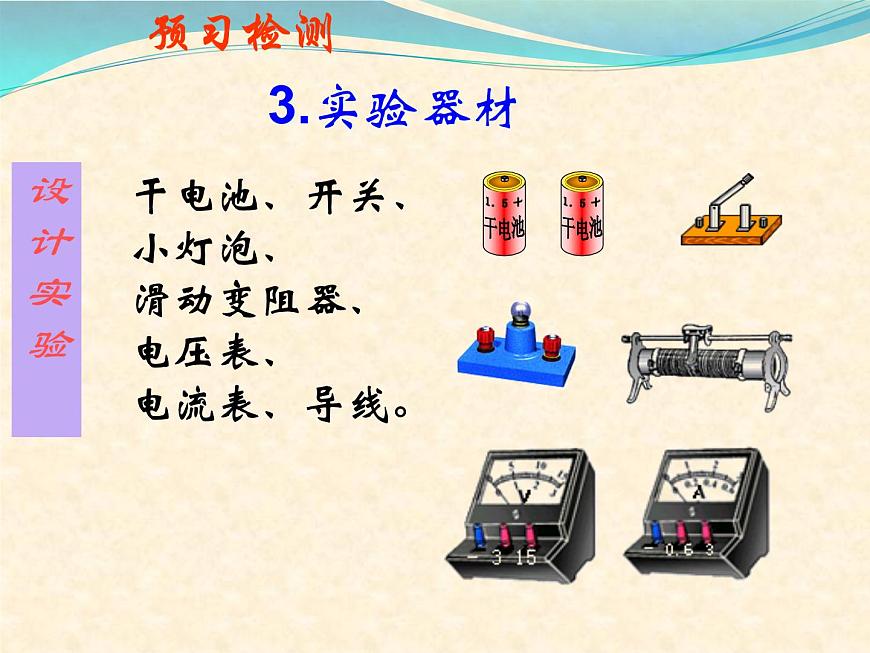

干電池、開關、小燈泡、 滑動變阻器、電壓表、 電流表、導線。
為了能保護電路和連續改變小燈泡兩端的電壓使其達到一定值，于是要加入滑動變阻器。
小燈泡的額定電壓： 2.5 V
根據電路圖連接電路時應注意：
(1)開關應______。(2)小燈泡的額定電壓為2.5V，電阻約8Ω，則電壓表、電流表應選擇的量程分別是_________、___________.(3)閉合開關前，滑動變阻器應調到__________。
1、根據電路圖連接實物電路；2、閉合開關，調節滑動變阻器，使小燈泡兩端電壓等于額定電壓，觀察小燈泡發光情況，記錄電流表、電壓表示數；3、調節滑動變阻器，使小燈泡兩端電壓低于額定電壓，觀察小燈泡發光情況，記錄電流表、電壓表示數；4、調節滑動變阻器，使小燈泡兩端電壓為額定電壓的1.2倍，觀察并記錄。5、實驗結束，斷開開關，整理實驗器材.
1、根據電路圖連接實物電路；2、閉合開關，調節滑動變阻器，使小燈泡兩端電壓為額定電壓，觀察小燈泡發光情況，記錄電流表、電壓表示數；3、調節滑動變阻器，使小燈泡兩端電壓低于額定電壓，觀察小燈泡發光情況，記錄電流表、電壓表示數；4、調節滑動變阻器，使小燈泡兩端電壓為額定電壓的1.2倍，觀察并記錄。5、實驗結束，斷開開關，整理實驗器材.
1. 把你測量的實際功率與小燈泡的額定功率進行比較,它們是否一定相等？
小燈泡實際消耗的電功率不一定等于額定功率。
2. 在不同的實際功率下,燈泡的亮度一樣嗎?
3. 你認為小燈泡的亮暗是由什么決定的？
小燈泡的亮度是由它的實際功率決定的
實驗中最可能出現錯誤的是哪幾個環節？在哪些方面容易出現較大的誤差？在實驗過程中你發現了哪些新問題？
1、滑動變阻器阻值最大的位置放錯。應為最大卻為最小，合上開關就容易使電表偏轉過大。
2、電流表、電壓表的接線柱容易接反，出現指針“反轉”會損壞電表；
測量小燈泡的電功率時，能不能多次測量求平均值？
測小燈泡的電功率不能求平均值，因為測小燈泡電功率的實驗是為了比較在不同電壓下小燈泡的功率和發光情況。不同電壓下小燈泡的發光情況是不一樣的，所以不能求平均值。
思考:測量小燈泡的電功率與測量定值電阻的阻值有什么相同點和不同點?
測量的物理量都是電壓和電流; 測量的電路圖(實驗裝置)。
原理不同：P=UI;R=U/I.
某實驗小組使用下列器材來測定小燈泡的功率：待測小燈泡（額定電流0.5A，額定功率不大于1.5W）、電壓表、電流表、滑動變阻器、電源、開關、導線等，如圖所示：
（2）開關閉合前，滑動變阻器的滑片應移到 端，這樣做能對電路起 作用，在實驗過程中滑動變阻器的另一個作用是 。
（1）請你在實物圖中把電壓表連入電路。
改變小燈泡兩端電壓和電路中的電流
（3）若開關閉合后，小燈泡不亮，電流表示數為零，電壓表示數接近3V，則原因可能是 。
（4）排除故障后，再次閉合開關，移動滑動變阻器的滑片，當電壓表的示數為2 V 時，電流表的示數如圖所示，此時電流為____A，小燈泡的功率為___W。
電壓表、電流表、滑動變阻器的連接和使用
小燈泡的亮度是由它的實際功率決定
