2023九年級物理全冊第十八章電能從哪里來檢測題含解析新版滬科版

這是一份2023九年級物理全冊第十八章電能從哪里來檢測題含解析新版滬科版，共9頁。

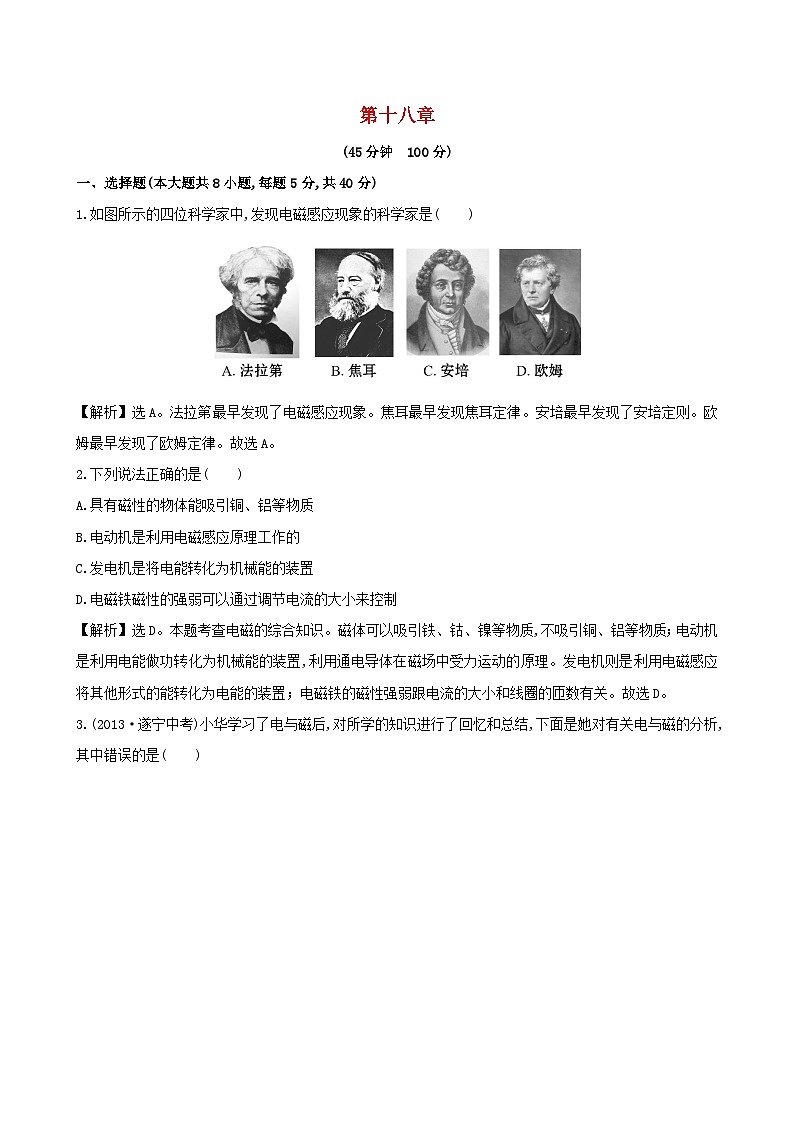

第十八章(45分鐘　100分)一、選擇題(本大題共8小題,每題5分,共40分)1.如圖所示的四位科學家中,發現電磁感應現象的科學家是(　　)【解析】選A。法拉第最早發現了電磁感應現象。焦耳最早發現焦耳定律。安培最早發現了安培定則。歐姆最早發現了歐姆定律。故選A。2.下列說法正確的是(　　)A.具有磁性的物體能吸引銅、鋁等物質B.電動機是利用電磁感應原理工作的 C.發電機是將電能轉化為機械能的裝置D.電磁鐵磁性的強弱可以通過調節電流的大小來控制【解析】選D。本題考查電磁的綜合知識。磁體可以吸引鐵、鈷、鎳等物質,不吸引銅、鋁等物質；電動機是利用電能做功轉化為機械能的裝置,利用通電導體在磁場中受力運動的原理。發電機則是利用電磁感應將其他形式的能轉化為電能的裝置；電磁鐵的磁性強弱跟電流的大小和線圈的匝數有關。故選D。3.(2013·遂寧中考)小華學習了電與磁后,對所學的知識進行了回憶和總結,下面是她對有關電與磁的分析,其中錯誤的是(　　)A.圖甲裝置的原理可用于制作電動機 B.圖乙表明磁體間的引力使列車懸浮起來C.圖丙是研究電磁感應現象的實驗裝置D.圖丁可用來演示通電導體周圍存在磁場【解析】選B。本題主要考查電磁感應現象。甲圖中當閉合開關后,導體運動,說明通電導體在磁場中受力的作用,圖甲可用于制作電動機；乙圖為磁懸浮列車,是利用同名磁極相互排斥工作的,圖乙表明磁體間的斥力使列車懸浮起來；丙圖中當導體運動時,電流表的指針會發生偏轉,即會產生感應電流,故圖丙是研究電磁感應現象的實驗裝置；丁圖是奧斯特實驗,說明了電流的周圍存在磁場。故選B。4.如圖所示,a表示垂直于紙面的一根導體,它是閉合電路的一部分,它在磁場中沿圖示的方向運動時,哪種情況下不會產生感應電流(　　)【解析】選C。本題考查電磁感應現象。產生感應電流的條件是閉合電路的一部分導體在磁場中做切割磁感線運動,才會產生感應電流。選項C中導體雖是閉合電路的一部分,但向下運動時不能做切割磁感線運動,故不能產生感應電流。5.如圖所示,在蹄形磁體的磁場中放置一根與螺線管連接的導體棒a b,當a b棒水平向右運動時,小磁針N極轉至右邊。可使如圖所示位置的小磁針N極轉至左邊的操作是(　　)【解析】選A。本題考查對電磁感應現象的理解。閉合電路的一部分導體在磁場中做切割磁感線運動,就會產生感應電流。則螺線管周圍產生磁場,小磁針轉動,因為感應電流的方向與磁場的方向和導體運動的方向有關,若要改變感應電流的方向只要改變其中一個因素就行。由題意知要使小磁針向不同的方向偏轉,只要改變感應電流方向就行了。A圖中磁場方向不變,只改變導體切割磁感線方向,產生的感應電流的方向會改變,小磁針會向不同的方向偏轉。B、C兩圖中導體上下運動,沒有切割磁感線,不會產生感應電流,小磁針N極不會轉至左邊。D圖中磁場方向和導體切割磁感線方向同時改變,產生的感應電流的方向不變,小磁針偏轉方向不變。故選A。6.對四幅插圖的說明,不正確的是(　　)  A.甲圖：家用電器要裝接地線是為了用電安全B.乙圖：電鈴是利用電磁鐵工作的C.丙圖：導體按圖示方向運動時會產生感應電流D.丁圖：條形磁鐵周圍磁感線分布情況【解析】選D。本題綜合考查電磁感應現象的應用。家用電器裝接地線,可以在發生漏電事故時,電流從地線流向大地,人不會觸電,故A說法正確；電鈴?fù)姇r,電磁鐵吸引銜鐵,帶動小錘敲擊鈴?fù)?此時又?jǐn)嚯?電磁鐵磁性消失,彈簧拉動銜鐵,銜鐵上升,這樣往復運動,是靠電磁鐵工作的,故B說法正確；丙圖電路符合產生感應電流的條件,是閉合電路的一部分導體在做切割磁感線運動,所以會產生電流,故C說法正確。條形磁鐵的磁感線應該是從N極出發,回到S極,D說法錯。7.(2013·雅安中考)同學們做實驗的裝置如圖所示,閉合開關,先將導體a b水平用力向右移動,導體c d也隨之運動起來。則在以上的實驗中下列說法正確的是(　　)A.實驗裝置中的甲裝置運用的原理是電磁感應現象B.實驗裝置中的甲裝置把電能轉化為機械能C.實驗裝置中的乙裝置產生的現象在生活中的應用是發電機D.若將導體a b水平用力向左移動,導體c d的運動方向不變【解析】選A。本題考查發電機、電動機的原理。閉合電路的導體a b在磁場中做切割磁感線運動,從而產生了感應電流,這是一種電磁感應現象,故A正確。在電磁感應現象中,是將機械能轉化為電能,故B錯誤。導體a b產生的感應電流通過位于磁場中的導體c d時,c d在磁場中受力而運動起來,體現了通電導體在磁場中受力的理論,利用該原理制成了電動機,故C錯誤。感應電流的方向與導體的運動方向有關,所以導體a b的運動方向改變,a b中的電流方向也改變,即c d中的電流方向發生了改變；通電導體在磁場中受力的方向與電流的方向有關,所以c d中電流方向的改變,導致了c d受力的方向也改變,故運動方向發生了改變。故D錯誤。故選A。8.如圖所示,用細線將一閉合的鋁環懸掛起來,在條形磁鐵靠近鋁環的過程中,產生的現象是(　　)A.環中將產生感應電流,環不會擺動B.環中將產生感應電流,環將擺動C.環中不產生感應電流,環不會擺動D.環中不產生感應電流,環將擺動【解析】選B。本題考查感應電流產生的條件。當條形磁鐵靠近鋁環時,相當于閉合的鋁環做切割磁感線的運動,因此環中將產生感應電流,電流在磁場中又會受到磁場力的作用,使鋁環擺動。二、填空題(本大題共6小題,每空2分,共26分)9.電動機通電后線圈會在磁場中轉動(如圖),在線圈轉動的過程中　　　(選填“會”或“不會”)產生感應電流。【解析】本題考查感應電流產生的條件。當閉合電路的一部分導體在磁場中做切割磁感線運動時,就會產生感應電流。答案：會10.如圖所示,甲、乙兩圖是電磁學部分的兩個重要實驗。甲圖閉合開關后,會發現直導線在磁場中運動；乙圖閉合開關后,如果用力推動直導線沿左右方向運動,會發現靈敏電流計指針也左右擺動。請判斷：人們是根據　　　　圖的原理制成了發電機,根據　　　　圖的原理制成了電動機。【解析】本題考查電動機和發電機的原理。甲圖說明通電導體在磁場中受到力的作用,這是電動機的原理,乙圖是電磁感應現象,這是發電機的原理。答案：乙　甲11.(2013·新疆生產建設兵團中考)如圖所示是一種動圈式話筒,當你對著話筒說話時,聲音使與膜片相連的線圈振動,線圈在磁場中振動能產生隨聲音變化而變化的　　　　,這是　　　　現象。 【解析】本題考查電磁感應現象。閉合電路的一部分導體在磁場中做切割磁感線的運動就會產生感應電流,這種現象是電磁感應現象。答案：電流　電磁感應12.微型電扇的內部構造如圖所示。在完好的微型電扇的插頭處接一只發光二極管,用手旋轉葉片,將發現二極管發光,這說明　　　　　　　　　　　　　；微型電扇接入電路中能轉動,其工作原理是　　　　　　　　　　　　　。【解析】電風扇實際上是個電動機,如果我們把它接入電路中,給它通電,它就會轉動,這是利用了通電導體在磁場中要受到力的作用；當我們讓電動機轉動時,它也會“發電”,這時它就變成了發電機,所以當用手旋轉葉片時,它能夠產生電流使二極管發光。答案：電路中產生了電流　通電線圈在磁場中受力轉動 13.如圖所示是上海世博會中國館展出的名為“葉子”的小型低碳化未來汽車。車頂部的巨型葉子實際上是一個高效光電轉換器,它可將　　　　能轉化為電能；車輪的輪轂其實是四個風力發電機,可以把捕捉到的風能轉化為　　　　能,充入自身電池儲存起來。同時,它還能將光電轉換中排放的高濃度二氧化碳轉化為電能并供車內照明,或轉化為車內的空調制冷劑,不但是“零排放”,還實現了“負排放”。與傳統汽車相比,葉子汽車的優點是　　　　　　　　　　　。(寫出一點即可)【解析】本題考查能量的轉化。車頂部的巨型葉子——高效光電轉換器是將光能轉化為電能,風力發電機是將風能轉化為電能,“零排放”“負排放”是指環保。答案：光(或太陽)　電　節能環保(降低溫室效應等)14.如圖所示的手搖發電機模型是利用___________________原理發電的。搖動手柄,線圈在_________________中轉動,把　　　　　　　能轉化為電能,供小燈泡發光。 【解析】本題主要考查發電機的原理和能量的轉化。手搖發電機模型是利用電磁感應原理工作的,搖動手柄,線圈在磁場中轉動,將動能轉化成電能。答案：電磁感應　磁場　動三、作圖題(5分)15.(2013·襄陽中考)開關閉合后磁感線的形狀如圖所示,請在圖中標出磁鐵A的兩個磁極。【解析】閉合開關后,根據安培定則,通電螺線管的右端是S極,左端是N極。根據磁感線方向可知磁鐵A左端與螺線管右端為同名磁極,故磁鐵A左端是S極,右端為N極。答案：如圖所示四、實驗探究題(本大題共2小題,共29分)16.(10分)(2013·廣州中考)如圖甲所示,使線圈位于兩磁極間。(1)通電后,圖甲中a b段導線的電流方向是　　　　(選填“由a到b”或“由b到a”)。圖甲中a b段導線受磁場力的方向向上,用箭頭標示出圖丙中a b段導線所受磁場力的方向。(2)線圈轉過圖乙所示位置,用　　　　的辦法可使線圈靠磁場力繼續順時針轉動至少半圈。(3)若把圖甲中的電源換為電阻,快速轉動線圈,電阻發熱。此過程機械能先轉化為　　　　能再轉化為　　　　能。【解析】本題考查電和磁的有關知識。(1)電源外部,電流的方向從正極→負極,故通電后,圖甲中a b段導線的電流方向是由a到b。圖丙中a b段導線中的電流方向依然是由a到b,磁場方向也沒有變化,故所受磁場力的方向和圖甲中相同,方向向上。(2)圖乙中線圈處于平衡位置,改變電流方向可以使線圈繼續轉動。(3)把圖甲中的電源換為電阻,該裝置為發電機模型,快速轉動線圈,線圈做切割磁感線運動,產生感應電流,電流通過電阻,電阻發熱。此過程機械能先轉化為電能再轉化為內能。答案：(1)由a到b(2)改變電流方向　(3)電　內17.(19分)如圖所示是探究電磁感應現象的裝置。(1)閉合開關,讓導體AB沿水平方向左右運動。觀察到靈敏電流計的指針偏轉；若讓導體AB由圖示位置沿豎直方向上下運動,則靈敏電流計的指針　　　　(選填“偏轉”或“不偏轉”)。 (2)利用此裝置,探究感應電流方向與磁場方向和切割磁感線方向之間的關系,觀察到的實驗現象記錄如下：實驗序號磁場方向導體切割磁感線方向靈敏電流計指針偏轉方向①向下向右向左②向上向右向右③向下向左向右④向上向左向左在上述四次實驗中,比較　　　　兩次實驗,可知感應電流方向與磁場方向有關；比較　　　　兩次實驗,可知同時改變磁場方向和切割磁感線方向則感應電流方向不變。(3)在探究中還發觀,導體AB水平向左(或向右)緩慢運動時,靈敏電流計的指針偏轉角度較??；導體AB水平向左(或向右)快速運動時,靈敏電流計的指針偏轉角度較大。說明感應電流的大小與　　　　有關。(4)有同學還想探究感應電流的大小是否與磁場強弱有關。請寫出簡要做法：　　　　　　　　　；如何判斷： ________________________________                                                                             　。(5)如圖所示是實驗室用到的手搖發電機模型,將小電燈換成靈敏電流計,慢慢搖動手柄,觀察到靈敏電流計的指針　　　　　　　　(選填“左右擺動”或“向一側擺動”)。這表明該發電機模型發出的電是　　　　　　(選填“交流電”或“直流電”)。【解析】本題考查電磁感應現象。(1)靈敏電流計指針偏轉說明電路中有感應電流產生,故可得出產生感應電流的條件是閉合電路的一部分導體在磁場中做切割磁感線運動。當導體AB由圖示位置沿豎直方向上下運動時,沒有做切割磁感線運動,不能產生感應電流,故靈敏電流計的指針不偏轉。(2)在探究感應電流方向與磁場方向有關時,要控制導體切割磁感線的方向不變,故選①②或③④。比較①④或②③,同時改變導體做切割磁感線運動的方向和磁場方向時,感應電流的方向不改變。(3)分析實驗現象可得,產生感應電流的大小與切割磁感線運動的速度有關。(4)探究感應電流的大小是否與磁場強弱有關時,利用控制變量法,要控制導體切割磁感線運動的方向和速度不變,只改變磁體的磁性強弱。觀察靈敏電流計指針偏轉角度,偏轉角度越大,產生感應電流就越大,反之則越小。(5)實驗室用到的手搖發電機是交流發電機,電流的方向周期性改變,所以靈敏電流計指針會左右擺動。 答案：(1)不偏轉　(2)①②或③④　①④或②③(3)切割磁感線運動的速度　(4)在實驗中控制其他實驗條件不變(導體、切割磁感線運動的方向和速度不變),分別用磁性強弱不同的磁體提供磁場,讓閉合電路的一部分導體以相同的速度做切割磁感線運動觀察靈敏電流計指針偏轉角度,偏轉角度越大,產生感應電流就越大,反之則越小　(5)左右擺動　交流電
