2023九年級物理全冊第十七章從指南針到磁浮列車單元測試題新版滬科版

這是一份2023九年級物理全冊第十七章從指南針到磁浮列車單元測試題新版滬科版，共7頁。

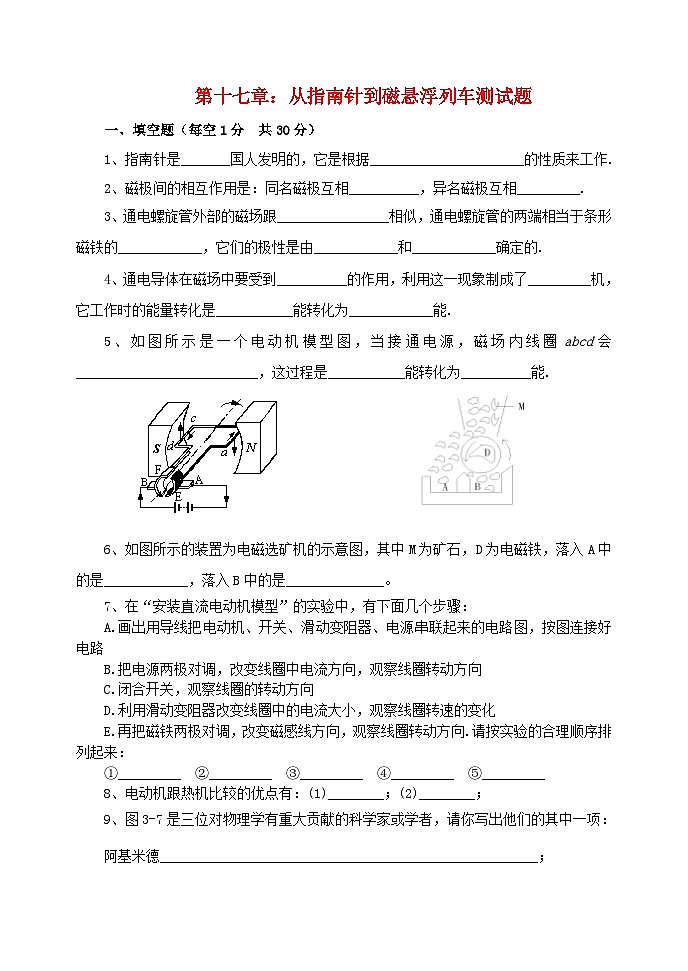

第十七章：從指南針到磁懸浮列車測試題一、填空題（每空1分  共30分）1、指南針是_______國人發明的，它是根據______________________的性質來工作.2、磁極間的相互作用是：同名磁極互相__________，異名磁極互相_________.3、通電螺旋管外部的磁場跟________________相似，通電螺旋管的兩端相當于條形磁鐵的____________，它們的極性是由____________和____________確定的.4、通電導體在磁場中要受到__________的作用，利用這一現象制成了_________機，它工作時的能量轉化是___________能轉化為_(kāi)___________能.5、如圖所示是一個電動機模型圖，當接通電源，磁場內線圈abcd會__________________________，這過程是___________能轉化為_(kāi)_________能.      6、如圖所示的裝置為電磁選礦機的示意圖，其中M為礦石，D為電磁鐵，落入A中的是____________，落入B中的是______________。7、在“安裝直流電動機模型”的實驗中，有下面幾個步驟：A.畫出用導線把電動機、開關、滑動變阻器、電源串聯起來的電路圖，按圖連接好電路B.把電源兩極對調，改變線圈中電流方向，觀察線圈轉動方向C.閉合開關，觀察線圈的轉動方向D.利用滑動變阻器改變線圈中的電流大小，觀察線圈轉速的變化E.再把磁鐵兩極對調，改變磁感線方向，觀察線圈轉動方向.請按實驗的合理順序排列起來：①_________  ②_________  ③_________  ④_________  ⑤_________8、電動機跟熱機比較的優點有：(1)________；(2)________；9、圖3-7是三位對物理學有重大貢獻的科學家或?qū)W者，請你寫出他們的其中一項：阿基米德______________________________________________________；奧斯特_____________________________________________________； 牛頓______________________________________________________.  10、在“安裝直流電動機模型”的實驗中，為了改變電動機的轉動方向，我們通常采用的辦法是：________________或___________________.二、選擇題：（每小題2分，共30分）1、甲、乙兩個外形完全相同的鋼條，若用甲的一端靠近乙的一端時，發現有吸引作用，則：（   ）A、甲一定有磁性；                      B、乙一定有磁性；C、甲、乙可能都有磁性；                D、甲、乙可能都無磁性.2、圖2-1是四個放在條型磁鐵旁的小磁針（黑端為N極），其中錯誤的是：（   ）A、a磁針；     B、b磁針；     C、c磁針；     D、d磁針.                                                 圖2-1                     圖2-2                     圖2-33、通電螺旋管旁的小磁針靜止如圖2-2所示，則以下判斷正確的是：（   ）A、螺旋管a端為N極，電源C端為正極；  B、螺旋管a端為S極，電源C端為負極；C、螺旋管a端為N極，電源C端為負極；  D、螺旋管a端為S極，電源C端為正極.4、如圖2-3所示，閉合開關S后，螺旋管的磁性將：（   ）A、不變；      B、增強；      C、減弱；      D、無法確定.5、在下圖的四個實驗裝置中，能說明電動機工作原理的是：（   ）    A                 B                   C                D6、根據圖2-4中放在磁場里的小磁針的指向（小磁針黑端為N極），各圖中標出的磁感應線的方向和磁體的磁極名稱完全正確的是：（   ）                A                B     圖2-4      C              D 7、某個直流電動機的模型通電后不能轉動，其發生的故障原因可能是：（   ）A、電流方向接反了；                     B、磁鐵磁性太弱；C、換向器和電刷接觸不良；               D、軸與軸架的摩擦太大.8、如圖2-5所示，甲、乙兩個電磁鐵靠近放置，a、b和c、d分別接電源那么：（   ）A、a、c都接正極時甲、乙互相吸引；B、b、c都接正極時甲、乙互相吸引；C、a、c都接正極時甲、乙互相排斥；D、b、d都接正極時甲、乙互相排斥；                       圖2-59、圖2-6所示為四位同學判斷通電螺線管極性時的做法，正確的是：（   ）                  A               B                C             D圖2-610、物理研究中常常用到“等效替代法”、“控制變量法”、“模型法”、“類比法”等方法，下面是初中物理的幾個實例：①利用磁感線來描述磁場;②研究電流時把它與水流對比;③研究電路時引入“總電阻”概念;④研究力學問題時引入“合力”概念.其中用到“等效替代法”的是                                         （   ）A．①②    B．①③    C．②③    D．③④11、如圖2-7所示的自動控制電路中，當開關S斷開時，工作電路的情況是：（   ）A、燈亮，電動機轉動，電鈴響；B、燈亮，電動機轉動，電鈴不響；C、燈不亮，電動機不轉動，電鈴響；D、燈亮，電動機不轉動，電鈴響；                 12、如圖2-8所示，在電磁鐵的上方用彈簧懸掛著一條形鐵棒，開關S閉合后，當滑片P從a端向b端滑動過程中，會出現的現象是：（   ）A、電流表示數變大，彈簧長度變長；B、電流表示數變大，彈簧長度變短；C、電流表示數變小，彈簧長度變長；D、電流表示數變小，彈簧長度變短.                               圖2-813、以下實際應用中沒有用到磁性材料的是：（     ）A、錄音磁帶；     B、電話磁卡；     C、VCD光盤；     D、收音機喇叭.14、關于磁感線下列正確的是：（            ）
 A、磁體周?chē)拇鸥芯€從磁體北極出來回到磁體南極；B、磁場能產生磁感線； C、磁針北極受磁力方向與該點磁感線方向相同；  D、磁感線在磁體附近的空間客觀存在.15、磁性水雷是利用可以繞轉動軸轉動的小磁針來控制起爆電路的，軍艦被地磁場磁化后，就變成一個浮動的磁體，當軍艦接近磁性水雷時，就會引起水雷的爆炸，其依據是（    ）A.磁體的吸鐵性           B.磁極間的相互作用規律C.電荷間相互作用規律    D.磁場對電流的作用原理三、作圖題：（共10分）1、   標出圖2-10中通電螺線管的N、S極.（2分）                  圖2-10                                     圖2-11 2、在圖上標出通過靜止小磁針的磁感線，標明小磁針的N、S極.（4分）   3、按圖2-11兩個圖中給出的條件，在圖中畫出通電螺旋管的繞線情況：（4分）四、探究與實驗題：（30、31每空2分，32題8分 共20分）1、為探究電磁鐵的磁性跟哪些因素有關，小麗同學作出以下猜想：猜想A：電磁鐵通電時有磁性，斷電時沒有磁性；猜想B：通過電磁鐵的電流越大，它的磁性越強；猜想C：外形相同的螺線管，線圈的匝數越多，它的磁性越強；為了檢驗上述猜想是否正確，小麗所在實驗小組通過交流與合作設計了以下實驗方案：用漆包線（表面涂有絕緣漆的導線）在大鐵釘上繞制若干圈，制成簡單的電磁鐵．圖3-12所示的a、b、c、d為實驗中觀察到的四種情況。         a               b               c                 d                                 圖2-12根據小麗的猜想和實驗，完成下面填空：（1）通過觀察電磁鐵吸引大頭針數目多少的不同，來判斷它________________的不同；（2）通過比較______________兩種情況，可以驗證猜想A是正確的；（3）通過比較______________兩種情況，可以驗證猜想B是正確的；（4）通過比較d中兩電磁鐵，發現猜想C不全面，應補充____________________的條件. 2、1991年《新聞晚報》報道一則消息：“上海的信鴿從內蒙古放飛，歷經20余天，返回上海市區鴿巢. 信鴿這種驚人的遠距離辨認方向的本領，實在令人稱奇. ” 人們對信鴿有高超的認識本領提出了如下猜想：  A、信鴿對地形地貌有超強的記憶力；B、信鴿能發射并能接收某種超聲波；C、信鴿能發射并能接收某種次聲波；D、信鴿體內有磁性物質，它能借助地磁場辨別方向.那么信鴿究竟靠什么辨別方向呢？科學家們?cè)鲞^(guò)一個實驗：把幾百只訓練有素的信鴿分成兩組，在一組信鴿的翅膀下各縛一塊小鐵塊，而在另一組信鴿的翅膀下各縛一塊大小相同的銅塊，然后把它們帶到離鴿舍一定距離的地方放飛，結果絕大部分縛銅塊的信鴿都能飛回到鴿舍，而縛著鐵塊的信鴿卻全部飛散了.（1）科學家的實驗結果支持上述哪個猜想？__________（填字母）（2）縛銅塊的信鴿能從很遠的陌生地方飛回鴿巢是因?yàn)殂~_______________磁性物質.五．計算題：（10分）1、一個實驗用的電動機與電流表串聯后接在6V直流穩壓電源上，閉合開關后電動機并沒有轉動，這時電流表的讀數為5A，檢查發現電動機軸上的齒輪被卡住了，排除故障后，讓電動機帶動輕負載轉動，這時電流表的示數為1A，此時電動機能做的機械功的功率為多少？（提示：考慮正常工作時電能轉化成熱能和機械能，電動機不動時只有線圈電阻發熱）                   答案及提示一、填空題：1、中   磁體間相互作用2、相互排斥  相互吸引3、相似   兩極    電流4、力   電動機    電能轉化為機械能5、電動機   轉動      電能轉化為機械能6、石頭    鐵礦7、A C B E D8、效率高   使用方便9、阿基米德原理    通電導體周?chē)嬖谥艌?chǎng)     發現地球引力10、調換磁極   改變電流方向二、選擇題：1、C    2、A        3、C           4、B         5、B          6、C             7、C     8、A          9、B          10、D        11、B          12、D          13、C          14、A         15、B三、作圖題1、略2、略3、略四、實驗與探究題1、（1）磁性強弱   （2）ab （3） bc   （4）電流相同2、（1）D    （2）不是五、計算題1、4．8w
