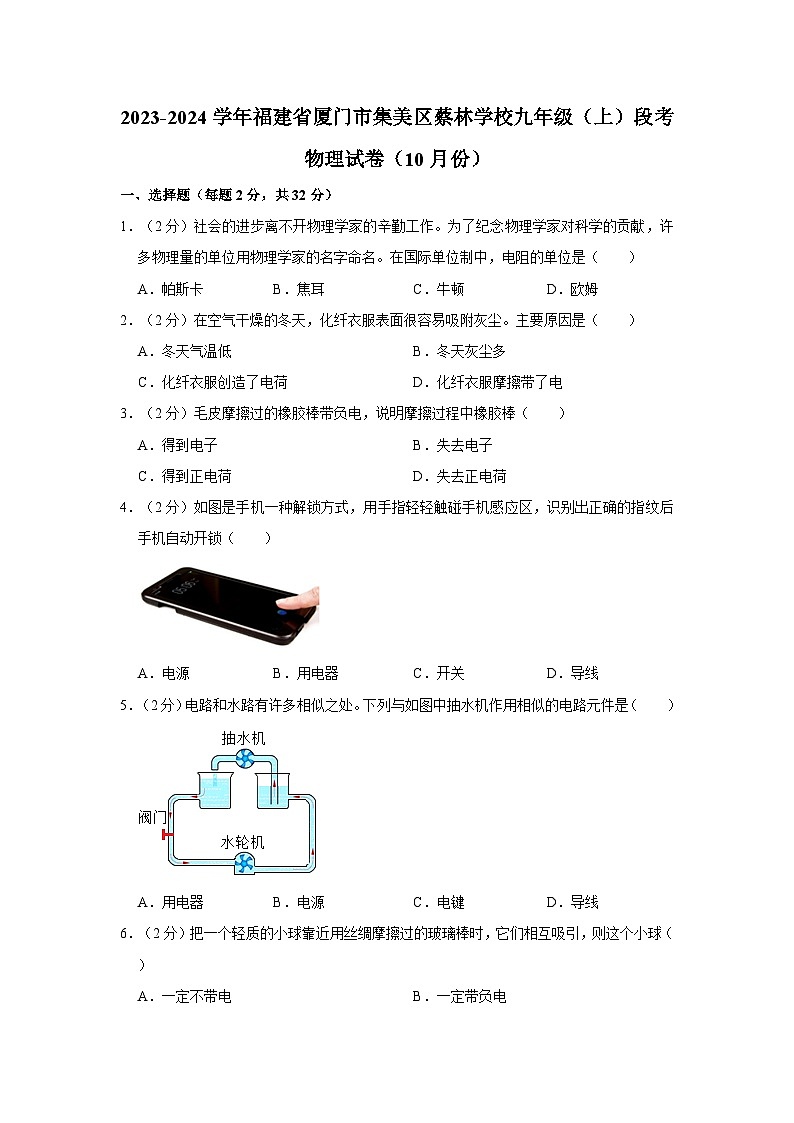

2023-2024學年福建省廈門市集美區蔡林學校九年級（上）段考物理試卷（10月份）

這是一份2023-2024學年福建省廈門市集美區蔡林學校九年級（上）段考物理試卷（10月份），共22頁。試卷主要包含了選擇題，填空題，畫圖題，簡答題，實驗探究題，計算題等內容，歡迎下載使用。
1．（2分）社會的進步離不開物理學家的辛勤工作。為了紀念物理學家對科學的貢獻，許多物理量的單位用物理學家的名字命名。在國際單位制中，電阻的單位是（ ）
A．帕斯卡B．焦耳C．牛頓D．歐姆
2．（2分）在空氣干燥的冬天，化纖衣服表面很容易吸附灰塵。主要原因是（ ）
A．冬天氣溫低B．冬天灰塵多
C．化纖衣服創造了電荷D．化纖衣服摩擦帶了電
3．（2分）毛皮摩擦過的橡膠棒帶負電，說明摩擦過程中橡膠棒（ ）
A．得到電子B．失去電子
C．得到正電荷D．失去正電荷
4．（2分）如圖是手機一種解鎖方式，用手指輕輕觸碰手機感應區，識別出正確的指紋后手機自動開鎖（ ）
A．電源B．用電器C．開關D．導線
5．（2分）電路和水路有許多相似之處。下列與如圖中抽水機作用相似的電路元件是（ ）
A．用電器B．電源C．電鍵D．導線
6．（2分）把一個輕質的小球靠近用絲綢摩擦過的玻璃棒時，它們相互吸引，則這個小球（ ）
A．一定不帶電B．一定帶負電
C．一定帶正電D．可能不帶電

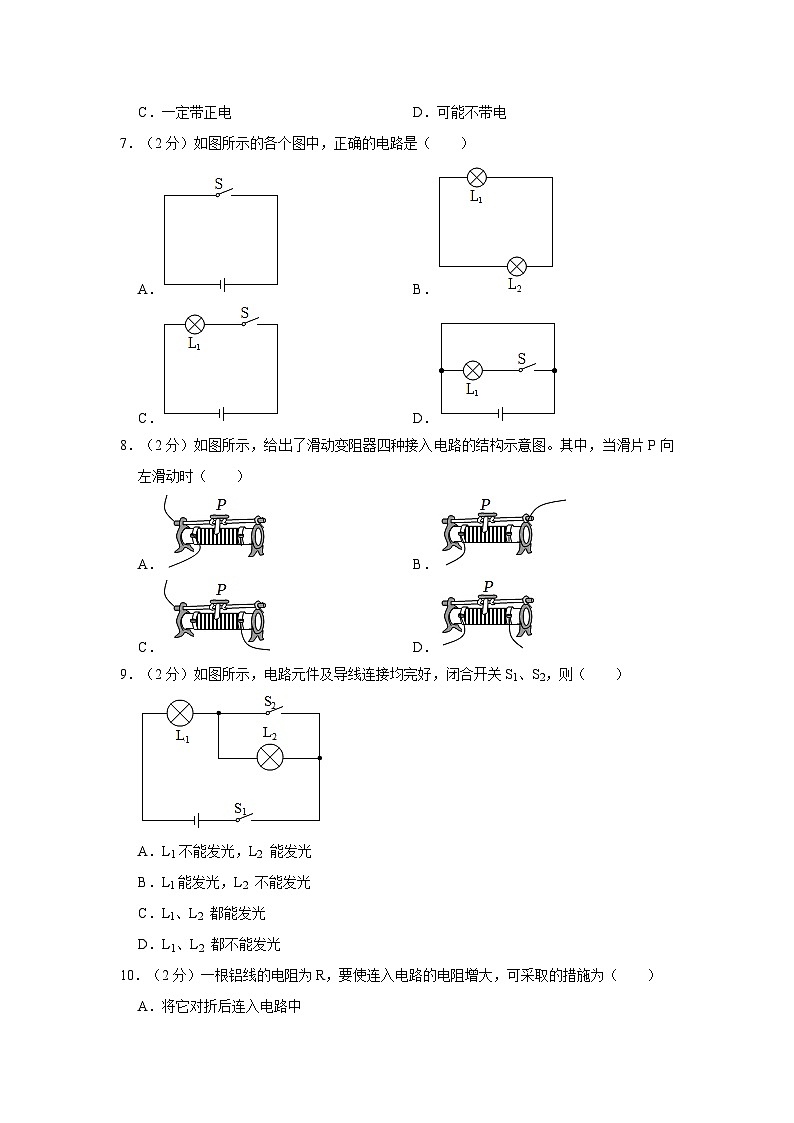

7．（2分）如圖所示的各個圖中，正確的電路是（ ）
A．B．
C．D．
8．（2分）如圖所示，給出了滑動變阻器四種接入電路的結構示意圖。其中，當滑片P向左滑動時（ ）
A．B．
C．D．
9．（2分）如圖所示，電路元件及導線連接均完好，閉合開關S1、S2，則（ ）
A．L1不能發光，L2 能發光
B．L1能發光，L2 不能發光
C．L1、L2 都能發光
D．L1、L2 都不能發光
10．（2分）一根鋁線的電阻為R，要使連入電路的電阻增大，可采取的措施為（ ）
A．將它對折后連入電路中
B．改變兩端的電壓
C．換用形狀相同的銅線
D．將它拉成二倍長度后連入電路中

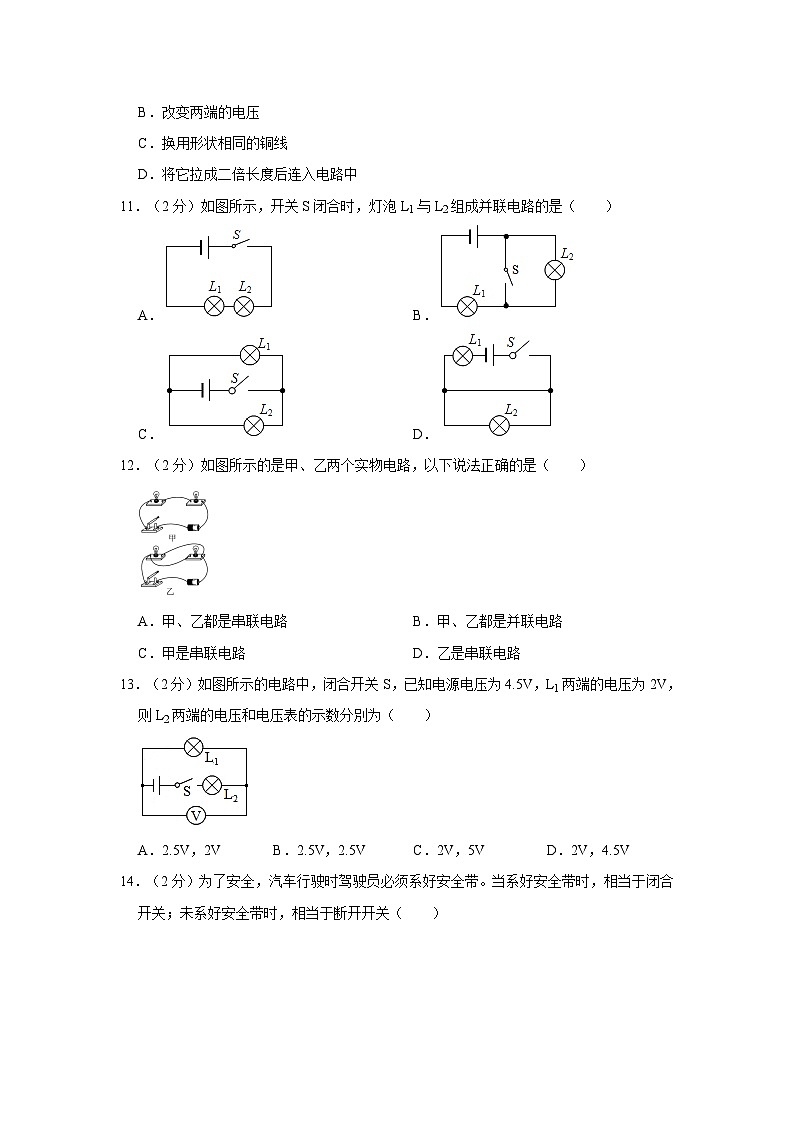

11．（2分）如圖所示，開關S閉合時，燈泡L1與L2組成并聯電路的是（ ）
A．B．
C．D．
12．（2分）如圖所示的是甲、乙兩個實物電路，以下說法正確的是（ ）
A．甲、乙都是串聯電路B．甲、乙都是并聯電路
C．甲是串聯電路D．乙是串聯電路
13．（2分）如圖所示的電路中，閉合開關S，已知電源電壓為4.5V，L1兩端的電壓為2V，則L2兩端的電壓和電壓表的示數分別為（ ）
A．2.5V，2VB．2.5V，2.5VC．2V，5VD．2V，4.5V
14．（2分）為了安全，汽車行駛時駕駛員必須系好安全帶。當系好安全帶時，相當于閉合開關；未系好安全帶時，相當于斷開開關（ ）
A．B．
C．D．
15．（2分）在如圖所示的電路中，下列說法正確的是（ ）
A．閉合開關S，電壓表測燈L1兩端的電壓
B．閉合開關S，電壓表測電源兩端的電壓
C．?dāng)嚅_開關S，電壓表示數為電源兩端的電壓
D．?dāng)嚅_開關S，電壓表示數為零
16．（2分）如圖所示的電路中，R1、R2其中一個電阻發生了故障。開關S從斷開到閉合，電壓表指針的位置不變，下列分析正確的是（ ）
A．若電流表有示數，則R1斷路
B．若電流表有示數，則R2短路
C．若電流表無示數，則R1斷路
D．若電流表無示數，則R2斷路
二、填空題（共6小題，共12分）
17．（2分）一種節日小彩燈是由多個小燈泡串聯而成的，如果電源插頭處電流為200mA，則通過每只小燈泡的電流為 A；如果其中一個小燈泡的燈絲斷了，則其他的小燈泡 （選填“能”或“不能”）發光。
18．（2分）試卷在印刷廠“誕生”時，由于 現象會使印刷機積累大量電荷，為避免出現火花放電，工人會將機器接地。當自由電子從機器流向大地時 （選填“從機器到大地”或“從大地到機器”）。
19．（2分）如圖所示的電路中，若要使燈和電鈴組成串聯電路，只需閉合開關 ；若要使燈和電鈴組成并聯電路，只需閉合開關 。
20．（2分）將一支鉛筆芯接在電壓為6V電源兩端，測出通過鉛筆芯的電流是200mA，則該鉛筆芯的電阻為 Ω；若將這支鉛筆芯兩端的電壓增加到12V，則通過它的電流是 A。
21．（2分）把長短相同、粗細不同的兩根鎳鉻合金線串聯接入電路，電路如圖所示，則電路中粗導體的電阻小于導體的電阻 通過細導體的電流（選填“大于”、“等于”或“小于”）。
22．（2分）在如圖甲所示的電路中，S閉合時，電流表A1與A2的示數分別為如圖乙和圖丙所示，則通過燈L1的電流是 A，通過燈L2的電流是 A。
三、畫圖題（共2小題，共4分）
23．（2分）將圖中電路補充完整，要求兩燈串聯。
24．（2分）根據如圖實物電路，畫出對應的電路圖。
四、簡答題（共1小題，共4分）
25．（4分）夏天教室里的電風扇在給大家?guī)頉鏊耐瑫r(shí)，葉片上也特別容易沾染灰塵，請你解釋吹電風扇時感覺涼爽
五、實驗探究題（共5小題，共28分）
26．（5分）用如圖所示電路探究“電流與電壓、電阻的關系”實驗中：
（1）閉合開關前，滑動變阻器應處于 （選填“A”或“B”）端。
（2）探究“電流與電阻的關系”，所測的數據如表所示：
①依據表格和電路圖分析，將電阻R由5Ω換成10Ω，閉合開關進行實驗時 （選填“A”或“B”）端移動滑片P，使電壓表的示數保持 V不變。
②根據表中數據可得出的結論是： 。
27．（7分）在“探究串聯電路電壓的特點”活動中。
（1）進行測量之前開關需要先 。
（2）測量過程中，小明發現電壓表指針如圖乙所示，L1兩端電壓為 。
（3）實驗中選用的小燈泡的規格 。（選填“相同”“不同”）
（4）在測L1兩端電壓時，閉合開關S，發現電壓表示數為零2 。
（5）小芳保持電壓表的B連接點不動，只斷開A連接點，并改接到C連接點上2兩端電壓。她能否測出L2兩端電壓 （填“能”或“不能”），理由是 。
（6）用電壓表分別測出A與B、B與C、A與C兩點間的電壓為UAB、UBC、UAC，經過多次實驗，將得到的數據記錄在下表中。分析實驗數據，你可得到串聯電路的電壓特點是 （用公式表示）。
28．（5分）在“探究電流與電壓的關系”實驗中，實驗小組用電壓表測得電源電壓為2.8V，并連接了如圖甲所示的部分電路；
（1）觀察圖甲，請指出電路連接過程中的不妥之處是 。
（2）改正后，請用筆畫線代替導線，在圖甲上完成剩余電路的連接（要求：向右移動滑動變阻器的滑片P其阻值增大）。
（3）閉合開關后，觀察電壓表示數接近電源，電流表無示數出現該故障的原因是定值電阻R 。
（4）排除故障后開始測量，并將實驗數據記錄表中，當電壓表示數為2.0V時
（5）根據表中的實驗數據，得出的實驗結論是 。
29．（5分）某實驗小組利用如圖所示的電路探究“影響導體電阻大小的因素”的實驗，將a、b、c、d四段導體分別接入電路，經過測量
（1）實驗中，通過比較電路中 的大小，判斷導體電阻的大小。
（2）為探究導體電阻與導體材料的關系，應控制 和 相同、材料不同的導體進行實驗。
（3）選取導體 （選填導體代號）對比可知：導體電阻大小與導體橫截面積有關。
30．（6分）小明在探究并聯電路的電流規律實驗中，如圖甲是設計的實驗電路圖。
（1）小明連接完最后一根導線，電流表的指針就發生了偏轉，由此可知在連接電路時 。
（2）他先將電流表接A處，閉合開關后，發現電流表的指針偏轉如圖乙所示 ；排除故障后，電流表的示數如圖丙所示，則電流表的示數是 A。
（3）小明將電流表分別接入A、B、C三處，測出一組數據并記錄在表格中，立即得出了并聯電路的電流規律。實驗的改進措施是 。
（4）小明又利用器材設計了如圖丁所示的電路，在不拆電路的情況下，只通過控制開關1和L2的電流大小，他的方案 （選填“可行”或“不可行”），理由是 。
六、計算題（共3小題，共20分）
31．（6分）如圖所示的電路，R1＝20Ω，R＝30Ω，開關S閉合后
（1）電源的電壓；
（2）通過R的電流；
32．（7分）如圖所示，電源電壓為6V，電阻R＝20Ω，閉合開關S后，求：
（1）燈泡中的電流是多少？
（2）R兩端電壓是多少？
33．（7分）如圖1所示是一款用于鍛煉握力的握力器，它的工作原理如圖2所示，其中電源電壓U恒定；力量計由電流表A改裝而成；小燈泡上標有“6V（忽略溫度對燈絲電阻的影響），R是一根長為9cm，阻值為18Ω的均勻電阻絲，力量計的示數為0N；C是一根彈簧，k＝60N/cm。求：
（1）小燈泡的電阻；
（2）當力量計的示數為0N時，電路中的電流；
（3）當電壓表的示數為3.6V時，力量計的示數為多少N？
2023-2024學年福建省廈門市集美區蔡林學校九年級（上）段考物理試卷（10月份）
參考答案與試題解析
一、選擇題（每題2分，共32分）
1．（2分）社會的進步離不開物理學家的辛勤工作。為了紀念物理學家對科學的貢獻，許多物理量的單位用物理學家的名字命名。在國際單位制中，電阻的單位是（ ）
A．帕斯卡B．焦耳C．牛頓D．歐姆
【答案】D
【分析】電阻的單位是歐姆。
【解答】解：電阻的單位是為了紀念物理學家歐姆而命名的；
故選：D。
2．（2分）在空氣干燥的冬天，化纖衣服表面很容易吸附灰塵。主要原因是（ ）
A．冬天氣溫低B．冬天灰塵多
C．化纖衣服創造了電荷D．化纖衣服摩擦帶了電
【答案】D
【分析】用摩擦的方法使物體帶電叫摩擦起電。摩擦起電的實質是電子發生了轉移，得到電子的物體帶負電，失去電子的物體帶正電；
【解答】解：用摩擦的方法可以使物體帶電，實質是電子發生了轉移；帶電體能夠吸引輕小物體。
故選：D。
3．（2分）毛皮摩擦過的橡膠棒帶負電，說明摩擦過程中橡膠棒（ ）
A．得到電子B．失去電子
C．得到正電荷D．失去正電荷
【答案】A
【分析】當兩個束縛電子的能力不同的物體相互摩擦?xí)r，束縛電子能力強的得到電子，因電子比質子數量多而帶負電；束縛電子能力弱的失去電子，因電子比質子數量少而帶正電。
【解答】解：摩擦起電過程是得到和失去電子的過程，因此其實質是電子的轉移，物體的電子比質子少；當?shù)玫诫娮訒r(shí)，帶負電，說明橡膠棒得到電子。
故選：A。
4．（2分）如圖是手機一種解鎖方式，用手指輕輕觸碰手機感應區，識別出正確的指紋后手機自動開鎖（ ）
A．電源B．用電器C．開關D．導線
【答案】C
【分析】一個完整的電路由導線、電源、開關和用電器組成；根據感應區的作用判斷感應區相當于手機電路中的什么元件。
【解答】解：手指輕輕觸碰感應區，識別出正確的指紋后手機自動開鎖，對手機起控制作用；
故選：C。
5．（2分）電路和水路有許多相似之處。下列與如圖中抽水機作用相似的電路元件是（ ）
A．用電器B．電源C．電鍵D．導線
【答案】B
【分析】電路類比水路，電源與水泵作用相似，用電器與水輪機作用相似，開關與閥門作用相似，導線與管道作用相似。
【解答】解：A、用電器與水輪機作用相似，水輪機利用水流工作；
B、電源與水泵作用相似，水泵提供水壓；
C、開關作用與閥門作用相似，閥門控制水路的通斷；
D、導線與水管作用相似，水管是水流的通道；
故選：B。
6．（2分）把一個輕質的小球靠近用絲綢摩擦過的玻璃棒時，它們相互吸引，則這個小球（ ）
A．一定不帶電B．一定帶負電
C．一定帶正電D．可能不帶電
【答案】D
【分析】吸引有兩種情況：異種電荷相互吸引，帶電體吸引輕小物體。
根據上面的情況進行判斷。
【解答】解：絲綢摩擦過的玻璃棒帶正電，玻璃棒吸引輕小物體，可能不帶電。
故選：D。
7．（2分）如圖所示的各個圖中，正確的電路是（ ）
A．B．
C．D．
【答案】C
【分析】電源、開關、用電器，用導線連接起來組成簡單的電路；
將導線未經過用電器直接連在電源的兩極上，即是對電源短路，電路不允許出現短路現象；開關閉合后在電路中相當于導線。
【解答】解：電源、開關，用導線連接起來組成簡單的電路；
A．電路中沒有用電器；
B．電路中沒有開關和電源；
C．電源、用電器，滿足形成電路的條件；
D．導線直接接在電源兩端，故D錯誤。
故選：C。
8．（2分）如圖所示，給出了滑動變阻器四種接入電路的結構示意圖。其中，當滑片P向左滑動時（ ）
A．B．
C．D．
【答案】C
【分析】滑動變阻器使用時，接線柱的選取要一上一下。滑動變阻器接入電路中電阻的大小取決于電阻絲接入電路的長度，當接入電阻絲的長度變大時，電阻變大；當連入電路的電阻絲減小時，電阻變小。
【解答】解：A、由圖知，當滑片向左移動時，接入電路的阻值變??；
B、由圖知，當滑片向左滑動時，滑動變阻器接入電路的阻值變??；
C、由圖知，當滑片向左移動時，接入電路的阻值變大；
D、由圖知，滑動變阻器被接成了定值電阻，接入電路的阻值不變。
故選：C。
9．（2分）如圖所示，電路元件及導線連接均完好，閉合開關S1、S2，則（ ）
A．L1不能發光，L2 能發光
B．L1能發光，L2 不能發光
C．L1、L2 都能發光
D．L1、L2 都不能發光
【答案】B
【分析】根據電路圖可知，閉合開關S1、S2，電路為L1的基本電路，L2被短路。
【解答】解：閉合開關S1、S2，電路為L4的基本電路，L2被短路，故L1能發光，L3不能發光。
故選：B。
10．（2分）一根鋁線的電阻為R，要使連入電路的電阻增大，可采取的措施為（ ）
A．將它對折后連入電路中
B．改變兩端的電壓
C．換用形狀相同的銅線
D．將它拉成二倍長度后連入電路中
【答案】D
【分析】影響電阻大小的因素是導體的材料、長度、橫截面積，并且與長度成正比，與橫截面積成反比；要改變導體的電阻大小，就要從以上三個因素入手考慮。
【解答】解：A．將導線對折后，但長度變小，由于導體的電阻與長度成正比，所以導體的電阻會變??；
B．導體的電阻跟導體兩端的電壓和導體中的電流無關，不能改變導體的電阻；
C．長度和橫截面積相同條件下，用形狀相同的銅導線代替鋁導線，故C不符合題意。
D．將導線拉長后，長度變長，由于導體的電阻與長度成正比，該D符合題意。
故選：D。
11．（2分）如圖所示，開關S閉合時，燈泡L1與L2組成并聯電路的是（ ）
A．B．
C．D．
【答案】C
【分析】串聯電路，電流只有一條路徑，各元件之間相互影響；并聯電路，電流有多條路徑，各元件之間互不影響。據此結合圖片進行判斷。
【解答】解：A、圖中電流只有一條路徑，因此是串聯電路；
B、圖中開關斷開時；開關閉合時2被短路，故該選項不符合題意；
C、圖中開關閉合時，分別經過這兩個燈，故該選項符合題意；
D、圖中開關閉合時2被短路，是只有L3的簡單電路，不符合題意。
故選：C。
12．（2分）如圖所示的是甲、乙兩個實物電路，以下說法正確的是（ ）
A．甲、乙都是串聯電路B．甲、乙都是并聯電路
C．甲是串聯電路D．乙是串聯電路
【答案】C
【分析】串聯電路中電流只有一條路徑，各元件首尾相連；并聯電路中電流有兩條或兩條以上的路徑，各用電器并列連接。
【解答】解：圖甲利用電流流向法分析可知，電流依次流經兩只燈泡，回到電源的負極，故屬于串聯電路；
圖乙中兩只燈泡是并列連接的，電流有兩條路徑，故屬于并聯電路，C正確。
故選：C。
13．（2分）如圖所示的電路中，閉合開關S，已知電源電壓為4.5V，L1兩端的電壓為2V，則L2兩端的電壓和電壓表的示數分別為（ ）
A．2.5V，2VB．2.5V，2.5VC．2V，5VD．2V，4.5V
【答案】A
【分析】由電路圖可知，燈泡L1、L2串聯，電壓表測L1兩端的電壓，即電壓表的示數為L1兩端的電壓；根據串聯電路的電壓特點求出L2兩端的電壓。
【解答】解：燈泡L1、L2串聯，因?yàn)殡妷罕頊yL7兩端的電壓，
所以L1兩端的電壓U1＝7V，即電壓表的示數為2V，
又因?yàn)長1、L8串聯，
所以L2兩端的電壓為U2＝U﹣U5＝4.5V﹣3V＝2.5V。
故選：A。
14．（2分）為了安全，汽車行駛時駕駛員必須系好安全帶。當系好安全帶時，相當于閉合開關；未系好安全帶時，相當于斷開開關（ ）
A．B．
C．D．
【答案】C
【分析】由題意知，未系好安全帶時指示燈亮，系好安全帶燈泡不亮，說明開關斷開指示燈亮，否則燈泡不亮即被短路了。
【解答】解：由題意知，指示燈與S并聯，即電路中有保護電阻；
結合選項可知C符合題意，ABD不符合。
故選：C。
15．（2分）在如圖所示的電路中，下列說法正確的是（ ）
A．閉合開關S，電壓表測燈L1兩端的電壓
B．閉合開關S，電壓表測電源兩端的電壓
C．?dāng)嚅_開關S，電壓表示數為電源兩端的電壓
D．?dāng)嚅_開關S，電壓表示數為零
【答案】C
【分析】電路元件的連接有串聯和并聯兩種方式，串聯電路只有一條電流路徑，并聯電路電流有多條路徑。明確了串并聯，然后再根據電流表與用電器串聯，電壓表與被測用電器并聯來進一步判斷其測量對象。
【解答】解：AB、由圖可知，電流只有一條路徑，電壓表并聯在燈L2的兩端，測量的是燈L2兩端的電壓，故AB錯誤；
CD、由圖可知，電壓表與燈泡L8串聯在電路中，所以電壓表示數為電源兩端的電壓、D錯誤。
故選：C。
16．（2分）如圖所示的電路中，R1、R2其中一個電阻發生了故障。開關S從斷開到閉合，電壓表指針的位置不變，下列分析正確的是（ ）
A．若電流表有示數，則R1斷路
B．若電流表有示數，則R2短路
C．若電流表無示數，則R1斷路
D．若電流表無示數，則R2斷路
【答案】D
【分析】根據電路圖可知，該電路為串聯電路，電壓表測量R1兩端的電壓，電流變測量電路中的電流；開關S斷開時，整個電路斷路，電壓表無示數，電流表無示數；開關S閉合后，電壓表指針的位置不變，電壓表示數為0；根據電流表示數的變化分析電路故障的原因。
【解答】解：根據電路圖可知，該電路為串聯電路1兩端的電壓，電流變測量電路中的電流，整個電路斷路，電流表無示數，電壓表指針的位置不變；
AB、閉合開關后，這說明電路是通路，電壓表示數為05短路，故AB錯誤；
CD、閉合開關后，這說明電路是斷路，說明電壓表的正負接線柱到電源不再相通2斷路，故C錯誤。
故選：D。
二、填空題（共6小題，共12分）
17．（2分）一種節日小彩燈是由多個小燈泡串聯而成的，如果電源插頭處電流為200mA，則通過每只小燈泡的電流為 0.2 A；如果其中一個小燈泡的燈絲斷了，則其他的小燈泡 不能 （選填“能”或“不能”）發光。
【答案】見試題解答內容
【分析】（1）串聯電路中的電流是處處相等的；
（2）各串聯的電路元件相互影響，不能獨立工作，各并聯的電路元件互不影響能獨立工作；
【解答】解：節日小彩燈是由多個小燈泡串聯而成的，如果電源插頭處電流為200mA，即都為0.2A；
由于串聯用電器是可以相互影響的，所以如果其中一個小燈泡的燈絲斷了。
故答案為：8.2；不能。
18．（2分）試卷在印刷廠“誕生”時，由于 摩擦起電 現象會使印刷機積累大量電荷，為避免出現火花放電，工人會將機器接地。當自由電子從機器流向大地時 從大地到機器 （選填“從機器到大地”或“從大地到機器”）。
【答案】見試題解答內容
【分析】摩擦起電的實質是電荷的轉移；正電荷定向移動的方向?yàn)殡娏鞣较?，?fù)電荷定向移動的方向與電流方向相反。
【解答】解：試卷在印刷廠“誕生”時，由于摩擦起電現象會使印刷機積累大量電荷，工人會將機器接地，由于電子帶負電荷，電流方向是從大地到機器。
故答案為：摩擦起電（靜電）；從大地到機器。
19．（2分）如圖所示的電路中，若要使燈和電鈴組成串聯電路，只需閉合開關 S2 ；若要使燈和電鈴組成并聯電路，只需閉合開關 S1、S3 。
【答案】S2；S1、S3。
【分析】串聯電路中電流只有一條路徑，電流依次經過各用電器從正極回到電源負極；并聯電路中電流有多條路徑，電流進行分支、匯合從電源正極回到負極。
【解答】解：若要使燈和電鈴組成串聯電路，則只需閉合開關S2，此時燈與電鈴首尾順次連接；
若要使燈和電鈴組成并聯電路時，則要斷開開關S2，閉合開關S4和S3，此時燈和電鈴并列地連接。
故答案為：S2；S5、S3。
20．（2分）將一支鉛筆芯接在電壓為6V電源兩端，測出通過鉛筆芯的電流是200mA，則該鉛筆芯的電阻為 30 Ω；若將這支鉛筆芯兩端的電壓增加到12V，則通過它的電流是 0.4 A。
【答案】30；0.4。
【分析】已知鉛筆芯兩端的電壓和通過的電流，利用歐姆定律可求出鉛筆芯的電阻；電阻是導體的一種特性，只與導體的材料、長度、橫截面積和溫度有關，因此當鉛筆芯兩端的電壓增加時，其電阻不變；再利用I＝可求出此時通過的電流。
【解答】解：已知鉛筆芯兩端的電壓為U＝6V，通過的電流為I＝200mA＝0.4A，
由I＝可知鉛筆芯的電阻為：
R＝＝＝30Ω；
若鉛筆芯兩端的電壓變?yōu)閁′＝12V，其電阻不變，
則通過它的電流為：
I′＝＝＝0.4A。
故答案為：30；8.4。
21．（2分）把長短相同、粗細不同的兩根鎳鉻合金線串聯接入電路，電路如圖所示，則電路中粗導體的電阻小于導體的電阻 等于 通過細導體的電流（選填“大于”、“等于”或“小于”）。
【答案】等于
【分析】根據串聯電路的電流特點分析。
【解答】解：由題意知，這兩根鎳鉻合金線是串聯的，所以通過粗導體的電流和細導體的電流相等。
故答案為：等于。
22．（2分）在如圖甲所示的電路中，S閉合時，電流表A1與A2的示數分別為如圖乙和圖丙所示，則通過燈L1的電流是 0.48 A，通過燈L2的電流是 0.52 A。
【答案】0.48；0.52。
【分析】由圖甲可知，燈泡L1、L2并聯，電流表A1測量干路的總電流，電流表A2測量題干L2的電流；由圖乙和圖丙可知電流表的量程和分度值，根據指針位置可以讀數電流表的示數；根據并聯電路的電流特點可知干路的總電流以及通過L1和L2的電流。
【解答】解：由圖甲可知，燈泡L1、L2并聯，電流表A5測量干路的總電流，電流表A2測量題干L2的電流；
根據圖乙可知，電流表的量程為3～3A，由電流表的指針位置可知，
根據圖丙可知，電流表的量程為0～3.6A，由電流表的指針位置可知，
根據并聯電路的電流特點可知，干路的總電流大于支路的電流，圖丙中的電流表示數為通過燈L2的電流I8＝0.52A，
則通過燈L1的電流：I3＝I﹣I2＝1A﹣3.52A＝0.48A。
故答案為：0.48；5.52。
三、畫圖題（共2小題，共4分）
23．（2分）將圖中電路補充完整，要求兩燈串聯。
【答案】
【分析】用電器逐個順次連接的電路叫串聯電路，據此連接實物圖。
【解答】解：要求兩燈串聯，即兩燈應順次連接，如圖所示：
24．（2分）根據如圖實物電路，畫出對應的電路圖。
【答案】。
【分析】由圖可知兩燈泡串聯接入電路，電流表測通過電路的電流，電壓表測燈泡L1兩端的電壓。
【解答】解：由圖可知兩燈泡串聯接入電路，電流表測通過電路的電流1兩端的電壓，如圖。。
四、簡答題（共1小題，共4分）
25．（4分）夏天教室里的電風扇在給大家?guī)頉鏊耐瑫r(shí)，葉片上也特別容易沾染灰塵，請你解釋吹電風扇時感覺涼爽
【答案】見試題解答內容
【分析】（1）電風扇工作時，加快了空氣的流動，是空氣的流動造成了人感到?jīng)隹?。此題要從空氣流動加快去考慮。
（2）帶電的物體能夠吸引輕小的物體；
【解答】答：電風扇工作時，加快了室內空氣的流動，蒸發需要吸收熱量。同時電風扇轉動時，由于帶電體能吸引輕小物體。
五、實驗探究題（共5小題，共28分）
26．（5分）用如圖所示電路探究“電流與電壓、電阻的關系”實驗中：
（1）閉合開關前，滑動變阻器應處于 B （選填“A”或“B”）端。
（2）探究“電流與電阻的關系”，所測的數據如表所示：
①依據表格和電路圖分析，將電阻R由5Ω換成10Ω，閉合開關進行實驗時 B （選填“A”或“B”）端移動滑片P，使電壓表的示數保持 2 V不變。
②根據表中數據可得出的結論是： 電壓一定時，通過導體的電流與其電阻成反比 。
【答案】（1）B；（2）①B；2；②電壓一定時，通過導體的電流與其電阻成反比。
【分析】（1）為了保護電路，閉合開關前，應將滑動變阻器的滑片P移到阻值最大處；
（2）根據表中數據利用歐姆定律求出定值電阻兩端所控制的電壓，根據控制變量法，研究電流與電阻的關系時，需控制定值電阻兩端的電壓相同，當換上大電阻時，根據分壓原理確定電壓表示數的變化，由串聯電路電壓的規律結合分壓原理確定滑片移動的方向；
（3）根據表中電流與電阻之積為一定值分析得出結論。
【解答】解：（1）為了保護電路，閉合開關實驗前，由圖知，所以滑片應移到阻值最大的B端；
（2）①由表中數據可知，定值電阻兩端所控制的電壓為UV＝IR＝0.1A×20Ω＝…＝8.4A×5Ω＝8V；根據串聯電路的分壓原理可知，電阻增大；探究電流與電阻的實驗中應控制電壓不變，為了保持定值電阻兩端電壓不變，由串聯分壓的分壓原理可知，所以滑片應向B端移動；
②由表中數據可知，導體的電阻增大，通過導體的電流與導體的電阻的乘積保持不變，通過導體的電流與其電阻成反比。
故答案為：（1）B；（2）①B；2，通過導體的電流與其電阻成反比。
27．（7分）在“探究串聯電路電壓的特點”活動中。
（1）進行測量之前開關需要先 斷開 。
（2）測量過程中，小明發現電壓表指針如圖乙所示，L1兩端電壓為 1.9V 。
（3）實驗中選用的小燈泡的規格 不同 。（選填“相同”“不同”）
（4）在測L1兩端電壓時，閉合開關S，發現電壓表示數為零2 斷路 。
（5）小芳保持電壓表的B連接點不動，只斷開A連接點，并改接到C連接點上2兩端電壓。她能否測出L2兩端電壓 不能 （填“能”或“不能”），理由是 電壓表正負接線柱接反了 。
（6）用電壓表分別測出A與B、B與C、A與C兩點間的電壓為UAB、UBC、UAC，經過多次實驗，將得到的數據記錄在下表中。分析實驗數據，你可得到串聯電路的電壓特點是 UAC＝UAB+UBC （用公式表示）。
【答案】（1）斷開；（2）1.9V；（3）不同；（4）斷路；（5）不能；電壓表正負接線柱接反了；（6）UAC＝UAB+UBC。
【分析】（1）為保護電路，連接電路時，開關要斷開；
（2）根據電壓表選用的量程確定分度值讀數；
（3）用歸納法得出普遍性的結論要滿足2個條件：一是樣本要有代表性，二是樣本數量足夠多；
（4）分析電路的連接，發現電壓表示數為零，可能是整個電路斷路，據此分析；
（5）用電壓表測量電壓時，電流從電壓表正接線流入，從負接線柱流出，否則，電壓表指針反向偏轉；
（6）分析表中數據得出結論。
【解答】解：（1）為保護電路，進行測量之前開關需要先斷開。
（2）測量過程中，小明發現電壓表指針如圖乙所示，分度值為0.1V，L2兩端電壓為1.9V；
（3）為得出普遍性的結論，實驗中選用的小燈泡的規格不同；
（4）兩燈串聯，電壓表測L8的電壓，閉合開關S，可能是整個電路斷路2斷路；
（5）已測出L1兩端的電壓，與A相連的為電壓表正接線柱，小芳保持電壓表的B連接點不動，并改接到C連接點上8兩端電壓。她不能測出L2兩端電壓，理由是電壓表正負接線柱接反了；
（6）分析表中數據有：
0.7V+2.2V＝6.0V；
1.6V+2.0V＝8.0V；
1.6V+1.8V＝7.0V；
分析實驗數據，可得到串聯電路的電壓特點是UAC＝UAB+UBC。
故答案為：（1）斷開；（2）1.8V；（4）斷路；電壓表正負接線柱接反了AC＝UAB+UBC。
28．（5分）在“探究電流與電壓的關系”實驗中，實驗小組用電壓表測得電源電壓為2.8V，并連接了如圖甲所示的部分電路；
（1）觀察圖甲，請指出電路連接過程中的不妥之處是 連接電路時未斷開開關 。
（2）改正后，請用筆畫線代替導線，在圖甲上完成剩余電路的連接（要求：向右移動滑動變阻器的滑片P其阻值增大）。
（3）閉合開關后，觀察電壓表示數接近電源，電流表無示數出現該故障的原因是定值電阻R 斷路 。
（4）排除故障后開始測量，并將實驗數據記錄表中，當電壓表示數為2.0V時
（5）根據表中的實驗數據，得出的實驗結論是 在電阻一定的情況下，通過導體的電流與導體兩端的電壓成正比 。
【答案】（1）連接電路時未斷開開關；（2）見解答圖；（3）斷路；（4）0.20；（5）在電阻一定的情況下，通過導體的電流與導體兩端的電壓成正比。
【分析】（1）為了保護電路，連接電路時開關應該斷開；
（2）向右移動滑動變阻器的滑片P，其阻值增大，據此確定滑動變阻器選用的下端接線柱；
（3）閉合開關后，觀察到電流表無示數，說明電路可能斷路，電壓表示數接近電源電壓，說明電壓表與電源連通，則與電壓表并聯的電路以外的電路是完好的，則與電壓表并聯的電路斷路了；
（4）根據電流表選用量程確定分度值讀數；
（5）根據表中數據分析得出結論。
【解答】解：（1）為了保護電路，連接電路時開關應該斷開，電路連接過程中的不妥之處：連接電路時未斷開開關；
（2）向右移動滑動變阻器的滑片P，其阻值增大，如下圖所示：
；
（3）閉合開關后，觀察到電流表無示數，電壓表示數接近電源電壓，則與電壓表并聯的電路以外的電路是完好的，即出現該故障的原因是定值電阻斷路；
（4）排除故障后，開始測量并將實驗數據記錄在表中，電流表示數如圖乙所示，分度值0.02A；
（5）由表中數據可知，當定值電阻兩端電壓增大為原來的幾倍，故可得出的實驗結論是：在電阻一定的情況下；
故答案為：（1）連接電路時未斷開開關；（2）見解答圖；（4）0.20，通過導體的電流與導體兩端的電壓成正比。
29．（5分）某實驗小組利用如圖所示的電路探究“影響導體電阻大小的因素”的實驗，將a、b、c、d四段導體分別接入電路，經過測量
（1）實驗中，通過比較電路中 電流 的大小，判斷導體電阻的大小。
（2）為探究導體電阻與導體材料的關系，應控制 長度 和 橫截面積 相同、材料不同的導體進行實驗。
（3）選取導體 b、c （選填導體代號）對比可知：導體電阻大小與導體橫截面積有關。
【答案】（1）電流；（2）長度；橫截面積；（3）b、c
【分析】（1）電流表串聯在電路中，電源電壓一定，導體電阻越大，電路電流越小，導體電阻越小，電路電流越大，可以通過電流表示數大小判斷導體電阻大小；
（2）（3）影響導體電阻大小的因素：導體的材料、長度和橫截面積，在研究電阻與其中某個因素的關系時，要采用控制變量法的思想，要研究導體的電阻大小與一個量之間的關系，需要保持其它量不變。
【解答】解：
（1）在探究“影響導體電阻大小的因素”的實驗中，通過觀察電流表示數來比較導體電阻的大?。?br>（2）要探究導體電阻大小與材料是否有關，應控制長度和橫截面積一定；
（3）導線b、c的材料相同，只是橫截面積不同。
故答案為：（1）電流；（2）長度；（3）b、c。
30．（6分）小明在探究并聯電路的電流規律實驗中，如圖甲是設計的實驗電路圖。
（1）小明連接完最后一根導線，電流表的指針就發生了偏轉，由此可知在連接電路時 斷開開關 。
（2）他先將電流表接A處，閉合開關后，發現電流表的指針偏轉如圖乙所示 正負接線柱接反了 ；排除故障后，電流表的示數如圖丙所示，則電流表的示數是 0.24 A。
（3）小明將電流表分別接入A、B、C三處，測出一組數據并記錄在表格中，立即得出了并聯電路的電流規律。實驗的改進措施是 換用不同規格的燈泡測量多組數據 。
（4）小明又利用器材設計了如圖丁所示的電路，在不拆電路的情況下，只通過控制開關1和L2的電流大小，他的方案 不可行 （選填“可行”或“不可行”），理由是 其中一次測量時，電流表的指針會反向偏轉 。
【答案】（1）斷開開關；（2）正負接線柱接反了；0.24；（3）換用不同規格的燈泡測量多組數據；（4）不可行；其中一次測量時，電流表的指針會反向偏轉
【分析】（1）為保護電路，連接電路時，開關要斷開；
（2）（4）電流應從電流表正接線柱流入，從負接線柱流出，否則指針反向偏轉；根據電流表選用小量程確定分度值讀數；
（3）用歸納法得出普遍性的結論要滿足2個條件：一是樣本要有代表性，二是樣本數量足夠多。
【解答】解：（1）在連接電路時，若他剛接好最后一根導線，由此可知在連接電路時；
（2）他在測量B處的電流時，發現電流表的指針偏轉如圖乙所示；電流表的示數如圖丙所示，分度值為0.02A；
（3）只根據一組數據得出的結論有偶然性，實驗方案不正確，應換用不同規格的燈泡測量多組數據；
（4）根據電路圖可知，閉合S1、斷開S2時，電流表測量的是通過燈泡L2的電流；閉合S2、斷開S2時，電流表測量的是通過燈泡L1的電流，這兩種情況下，其中一次測量時，無法測量電流的大小。
故答案為：（1）斷開開關；（2）正負接線柱接反了；（3）換用不同規格的燈泡測量多組數據；其中一次測量時。
六、計算題（共3小題，共20分）
31．（6分）如圖所示的電路，R1＝20Ω，R＝30Ω，開關S閉合后
（1）電源的電壓；
（2）通過R的電流；
【答案】（1）電源的電壓為6V；
（2）通過R的電流為0.2A。
【分析】由圖可知，閉合開關，兩電阻并聯，電流表A測通過R1的電流。
（1）根據并聯電路的電壓特點和歐姆定律可知電源電壓；
（2）根據歐姆定律可知通過R的電流。
【解答】解：由圖可知，閉合開關，電流表A測通過R1的電流。
（1）根據并聯電路的電壓特點和歐姆定律可知電源電壓：
U＝U2＝U2＝I1R1＝6.3A×20Ω＝6V；
（2）根據歐姆定律可知通過R的電流為：
I6＝＝＝5.2A。
答：（1）電源的電壓為6V；
（2）通過R的電流為7.2A。
32．（7分）如圖所示，電源電壓為6V，電阻R＝20Ω，閉合開關S后，求：
（1）燈泡中的電流是多少？
（2）R兩端電壓是多少？
【答案】（1）燈泡中的電流是0.2A；
（2）R兩端電壓是4V。
【分析】（1）由電路圖知小燈泡與R串聯，由串聯電路電阻特點與歐姆定律求出電路電流，根據串聯的電流規律可知燈泡中的電流大?。?br>（2）由U＝IR算出R兩端的電壓。
【解答】解：（1）由電路圖知小燈泡與R串聯，由串聯電路電阻特點和歐姆定律可得，
電路中的電流為：I＝＝＝0.2A，
串聯電路中各處電流相等，所以燈泡中的電流是0.2A。
（2）R兩端電壓是：UR＝IR＝6.2A×20Ω＝4V。
答：（1）燈泡中的電流是4.2A；
（2）R兩端電壓是4V。
33．（7分）如圖1所示是一款用于鍛煉握力的握力器，它的工作原理如圖2所示，其中電源電壓U恒定；力量計由電流表A改裝而成；小燈泡上標有“6V（忽略溫度對燈絲電阻的影響），R是一根長為9cm，阻值為18Ω的均勻電阻絲，力量計的示數為0N；C是一根彈簧，k＝60N/cm。求：
（1）小燈泡的電阻；
（2）當力量計的示數為0N時，電路中的電流；
（3）當電壓表的示數為3.6V時，力量計的示數為多少N？
【答案】（1）小燈泡的電阻為12Ω；
（2）當力量計的示數為0N時，電路中的電流為0.2A；
（3）當電壓表的示數為3.6V時，力量計的示數為300N。
【分析】（1）根據歐姆定律可知小燈泡的電阻；
（2）當力量計的示數為0N時，變阻器R接入的電阻最大，R＝18Ω，根據串聯電路的電阻規律可知電路的總電阻，由歐姆定律可得電路中的電流；
（3）當電壓表的示數為UL'＝3.6V時，根據串聯電路的電壓特點可知變阻器R兩端的電壓，根據串聯電路電壓的分配與電阻成正比可得R的阻值，進而得出R接入電路的長度及力量計的示數。
【解答】解：（1）根據歐姆定律可知；
（2）當力量計的示數為0N時，變阻器R接入的電阻最大，根據串聯電路的電阻規律可知總＝RL+R＝12Ω+18Ω＝30Ω，
由歐姆定律可得電路中的電流：；
（3）當電壓表的示數為UL'＝3.6V時，變阻器R兩端的電壓為：
UR＝U﹣UL'＝6V﹣3.8V＝2.4V，
根據串聯電路電壓的分配與電阻成正比，可得：，
R接入電路的長度：，
所以：△L＝L0﹣L＝5cm﹣4cm＝5cm，
根據F與壓縮量ΔL的關系有：F＝kΔL＝k＝60N/cm×7cm＝300N。
答：（1）小燈泡的電阻為12Ω；
（2）當力量計的示數為0N時，電路中的電流為0.2A；
（3）當電壓表的示數為3.6V時，力量計的示數為300N。U＝2V
電阻/Ω
5
10
20
電流/A
0.4
0.2
0.1
實驗次數
UAB/V
UBC/V
UAC/V
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
電壓U/V
1.0
1.5
2.0
2.5
電流I/A
0.10
0.15

0.25
導體
長度/m
橫截面積/mm2
材料
電流大小/A
a
0.5
0.4
錳銅合金
0.20
b
0.5
0.4
鎳鉻合金
0.16
c
0.5
0.2
鎳鉻合金
0.08
d
1.0
0.2
鎳鉻合金
0.04
U＝2V
電阻/Ω
5
10
20
電流/A
0.4
0.2
0.1
實驗次數
UAB/V
UBC/V
UAC/V
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
電壓U/V
1.0
1.5
2.0
2.5
電流I/A
0.10
0.15
0.20
0.25
導體
長度/m
橫截面積/mm2
材料
電流大小/A
a
0.5
0.4
錳銅合金
0.20
b
0.5
0.4
鎳鉻合金
0.16
c
0.5
0.2
鎳鉻合金
0.08
d
1.0
0.2
鎳鉻合金
0.04
