2021年貴州省安順市中考理綜物理試題（解析版）

這是一份2021年貴州省安順市中考理綜物理試題（解析版），共18頁。試卷主要包含了物理選擇題，物理非選擇題等內容，歡迎下載使用。

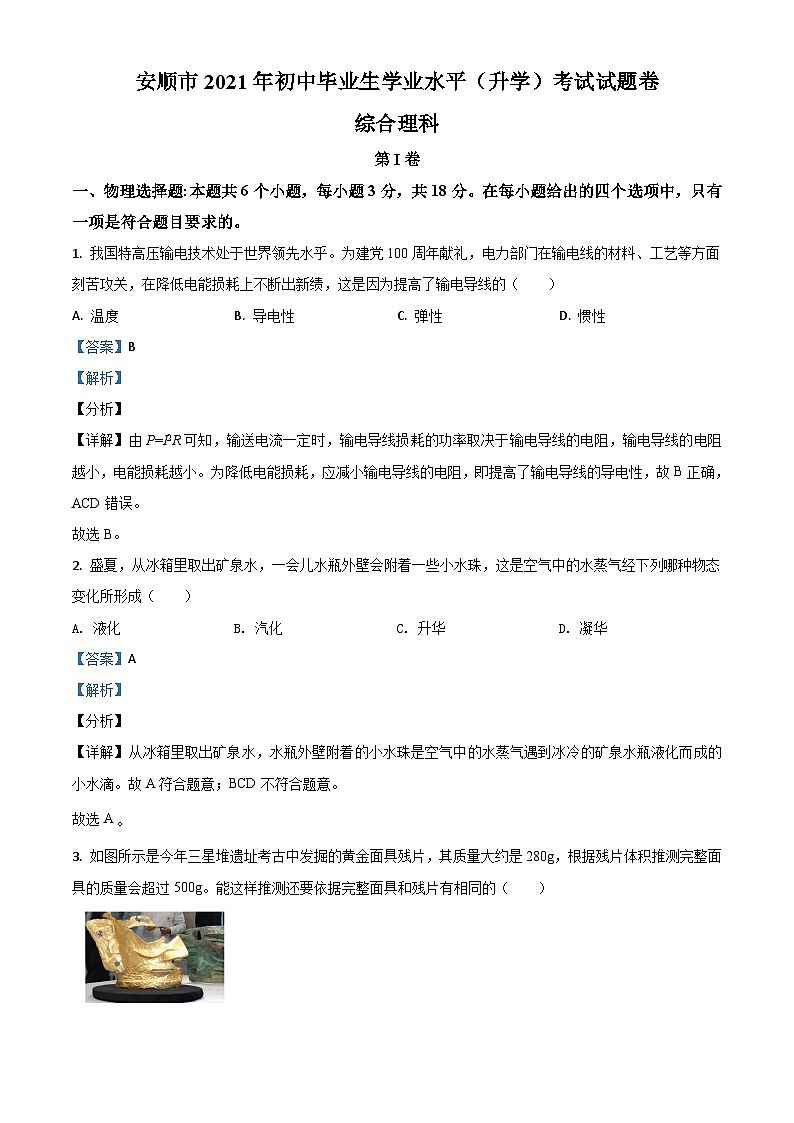

第I卷
一、物理選擇題:本題共6個小題，每小題3分，共18分。在每小題給出的四個選項中，只有一項是符合題目要求的。
1. 我國特高壓輸電技術處于世界領先水乎。為建黨100周年獻禮，電力部門在輸電線的材料、工藝等方面刻苦攻關，在降低電能損耗上不斷出新績，這是因?yàn)樘岣吡溯旊妼?dǎo)線的（ ）
A. 溫度B. 導電性C. 彈性D. 慣性
【答案】B
【解析】
【分析】
【詳解】由P=I2R可知，輸送電流一定時，輸電導線損耗的功率取決于輸電導線的電阻，輸電導線的電阻越小，電能損耗越小。為降低電能損耗，應減小輸電導線的電阻，即提高了輸電導線的導電性，故B正確，ACD錯誤。
故選B。
2. 盛夏，從冰箱里取出礦泉水，一會兒水瓶外壁會附著一些小水珠，這是空氣中的水蒸氣經下列哪種物態變化所形成（ ）
A. 液化B. 汽化C. 升華D. 凝華
【答案】A
【解析】
【分析】
【詳解】從冰箱里取出礦泉水，水瓶外壁附著的小水珠是空氣中的水蒸氣遇到冰冷的礦泉水瓶液化而成的小水滴。故A符合題意；BCD不符合題意。
故選A
3. 如圖所示是今年三星堆遺址考古中發掘的黃金面具殘片，其質量大約是280g，根據殘片體積推測完整面具的質量會超過500g。能這樣推測還要依據完整面具和殘片有相同的（ ）

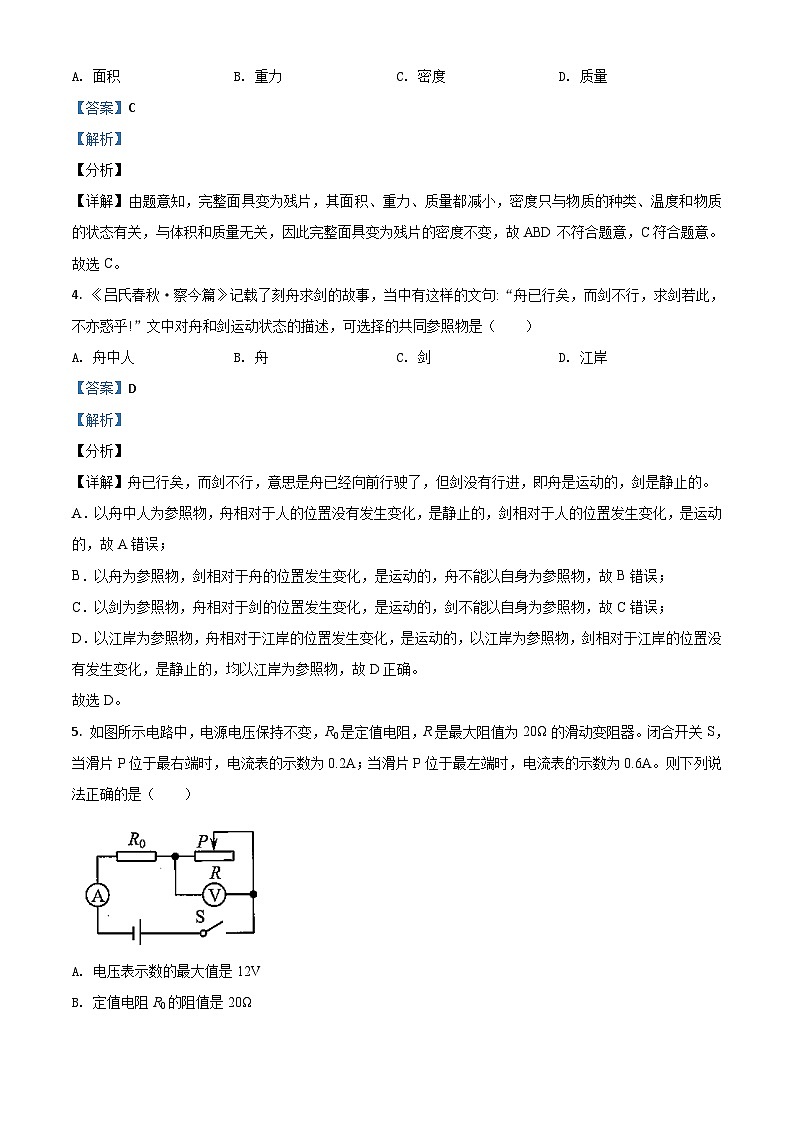

A. 面積B. 重力C. 密度D. 質量
【答案】C
【解析】
【分析】
【詳解】由題意知，完整面具變?yōu)闅埰?，其面積、重力、質量都減小，密度只與物質的種類、溫度和物質的狀態有關，與體積和質量無關，因此完整面具變?yōu)闅埰拿芏炔蛔?，故ABD不符合題意，C符合題意。
故選C。
4. 《呂氏春秋·察今篇》記載了刻舟求劍的故事，當中有這樣的文句:“舟已行矣，而劍不行，求劍若此，不亦惑乎!”文中對舟和劍運動狀態的描述，可選擇的共同參照物是（ ）
A. 舟中人B. 舟C. 劍D. 江岸
【答案】D
【解析】
【分析】
【詳解】舟已行矣，而劍不行，意思是舟已經向前行駛了，但劍沒有行進，即舟是運動的，劍是靜止的。
A．以舟中人為參照物，舟相對于人的位置沒有發生變化，是靜止的，劍相對于人的位置發生變化，是運動的，故A錯誤；
B．以舟為參照物，劍相對于舟的位置發生變化，是運動的，舟不能以自身為參照物，故B錯誤；
C．以劍為參照物，舟相對于劍的位置發生變化，是運動的，劍不能以自身為參照物，故C錯誤；
D．以江岸為參照物，舟相對于江岸的位置發生變化，是運動的，以江岸為參照物，劍相對于江岸的位置沒有發生變化，是靜止的，均以江岸為參照物，故D正確。
故選D。
5. 如圖所示電路中，電源電壓保持不變，R0是定值電阻，R是最大阻值為20Ω的滑動變阻器。閉合開關S，當滑片P位于最右端時，電流表的示數為0.2A；當滑片P位于最左端時，電流表的示數為0.6A。則下列說法正確的是（ ）

A. 電壓表示數的最大值是12V
B. 定值電阻R0的阻值是20Ω
C. 定值電阻R0消耗的最大功率是3.6W
D. 當R接入的阻值為5Ω時，它消耗的功率是1.6W
【答案】C
【解析】
【分析】

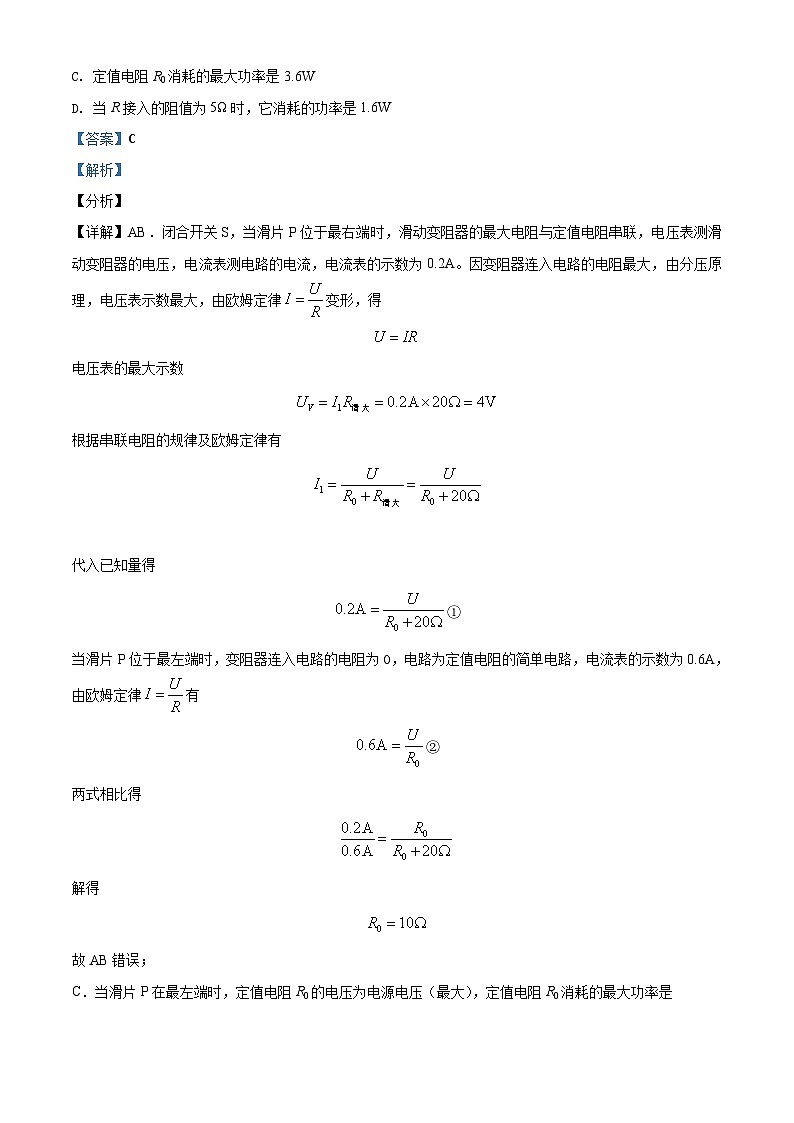

【詳解】AB．閉合開關S，當滑片P位于最右端時，滑動變阻器的最大電阻與定值電阻串聯，電壓表測滑動變阻器的電壓，電流表測電路的電流，電流表的示數為0.2A。因變阻器連入電路的電阻最大，由分壓原理，電壓表示數最大，由歐姆定律變形，得
電壓表的最大示數
根據串聯電阻的規律及歐姆定律有
代入已知量得
①
當滑片P位于最左端時，變阻器連入電路的電阻為0，電路為定值電阻的簡單電路，電流表的示數為0.6A，由歐姆定律有
②
兩式相比得
解得
故AB錯誤；
C．當滑片P在最左端時，定值電阻R0的電壓為電源電壓（最大），定值電阻R0消耗的最大功率是
故C正確；
D．將已知量代入②得電源電壓
當R接入的阻值為5Ω時，由串聯電阻的規律及歐姆定律，電路的電流為
它消耗的功率是
故D錯誤。
故選C。
【點睛】本題考查串聯電路的規律及歐姆定律和電功率公式的運用，關鍵是明確P在不同位置電路的連接。
6. 玻璃杯中裝有半杯水，用一硬紙片蓋住杯口，小心地將杯子倒置于水平位置保持靜止，紙片與水均被大氣壓穩穩地托?。ㄈ鐖D所示），這樣就成功地用半杯水演示了“覆杯實驗”。若不考慮紙片的重力，關于這一實驗下列分析正確的是（ ）
A. 左側杯壁對水的作用力方向向左
B. 大氣對紙片的壓強等于水因重力對紙片產生的壓強
C. 杯中水面上方的氣壓等于外界大氣壓
D. 水受到的重力小于紙片對水的支持力
【答案】D
【解析】
【分析】
【詳解】A．因?yàn)橐后w具有流動性，所以左側杯壁受到液體的壓力向左，根據物體間力的作用是相互的，水受到杯壁的壓力向右，故A錯誤；
B C．對硬紙板，受到向上的大氣壓強，向下的液體壓強和杯內氣體產生的壓強，大氣對紙片的壓強等于水因重力對紙片產生的壓強加上杯內氣體的壓強，故B錯誤，C錯誤；
D．對杯中的水進行受力分析，水受到豎直向上的支持力，豎直向下的重力和杯內氣體的壓力，因?yàn)楸械乃o止，所以支持力等于重力加上氣體壓力，因此水受到的重力小于紙片對水的支持力，故D正確。
故選D。
第Ⅱ卷
三、物理非選擇題
（一）填空題:本題共4個小題，每空2分，共10分。
7. 如圖所示，原子的核式結構模型揭示原子并不是微觀世界中的最小粒子，它是由原子核和繞核運動的_______組成。
【答案】電子
【解析】
【分析】
【詳解】近代物理學家盧瑟福提出了原子核式結構模型，他認為原子是由帶正電的原子核和核外繞原子核運動的電子組成的。
8. 近期報道十幾頭大象集體從云南南部一路向北遷徙了幾百公里。一路上大象的很多活動似乎在“悄無聲息”中進行，實際上它們可以用低于20Hz的______聲波交流。
【答案】次
【解析】
【分析】
【詳解】人們把高于20000Hz的聲叫超聲波，把低于20Hz的聲叫做次聲波。
9. 如圖所示，獨輪車是我國古代優秀的科技發明成果。若車總重為300N、與水平地面接觸的總面積為3×10-3m2，則它對地面的壓強為_(kāi)_____Pa；將車把向上拍起時，獨輪車可視為繞O點轉動的______(填“省力”、“費力”或“等臂”）杠桿。
【答案】 ①. 105 ②. 省力
【解析】
【分析】
【詳解】[1] 已知，車總重為300N、與水平地面接觸的總面積為3×10-3m2，則它對地面的壓強為
[2]如圖所示，將車把向上拍起時，獨輪車可視為繞O點轉動，動力臂大于阻力臂，是一個省力杠桿。
10. 甲、乙兩燈的額定電壓分別為6V和3V，它們的電流隨電壓變化關系的圖像如圖所示。將甲燈與R1串聯后接在電壓恒為U的電源兩端，甲燈正常發光，R1的功率為P1；乙燈與R2串聯接在該電源兩端，乙燈也能正常發光，R2的功率為P2。已知R1+R2=90Ω，則P1:P2=_______。
【答案】25:18
【解析】
【分析】
【詳解】甲燈正常發光，由圖像可知，電路電流為0.5A，甲燈正常發光的電阻為
R甲===12Ω
同理，乙燈正常發光的電阻為
R乙===10Ω
甲燈與R1串聯， 電路電流
I===0.5A……………………①
乙燈與R2串聯， 電路電流
I′===0.3A……………………②
又已知
R1+R2=90Ω……………………③
聯立①②③解得
R1=30Ω，R2=60Ω
則
===
（二）簡答題:本題共3個小題，每小題3分，共9分。
11. 核能的合理開發和利用緩解了能源危機，但核廢料處理不當會對環境造成極大污染。某國政府不顧民眾反對，決定向海洋排放核廢水，請你寫出此行為將對海洋生態環境造成哪些危害。（寫出兩條即可）
【答案】見解析
【解析】
【分析】
【詳解】向海洋排放核廢水，會對海洋生態環境造成嚴重危害，比如：①部分海洋生物死亡；②部分海洋生物變異；③污染后的海產品不能食用；④海洋生態平衡被破壞。（其他合理答案均可）
12. 如圖所示，將生雞蛋浸沒在裝有適量白醋的燒杯中，反應產生的氣泡會附著在蛋殼表面，隨著表面氣泡的增加，雞蛋慢饅上浮。請分析說明附著大量氣泡的雞蛋上浮的原因。（不考慮白醋密度和雞蛋質量的變化）
【答案】見解析
【解析】
【分析】
【詳解】氣泡不斷附著在蛋殼表面，整體（雞蛋）V排增大，ρ液不變，由F浮=ρ液gV排可知，F(xiàn)浮增大，G蛋不變，當F浮>G蛋，雞蛋上浮。（或氣泡不斷附著在蛋殼表面，整體（雞蛋）V總增大，整體（雞蛋）m不變，整體（雞蛋）平均密度ρ減小，ρ液不變，ρ＜ρ液，雞蛋上浮。）
13. 如圖所示，斜面底端的擋板上固定一輕質彈簧，物塊從A點由靜止開始沿斜面自由下滑，最終在斜面上的B點保持靜止。請比較這一過程物塊重力做功W1和克服摩擦力做功W2的大小關系，并從能量轉化的角度說明理由。（不計空氣阻力）
【答案】見解析
【解析】
【分析】
【詳解】不計空氣阻力，說明機械能守恒，W1>W2，物塊通過重力做功（W1），將物體的重力勢能最終轉化為克服摩擦力做功（W2）產生的內能和克服彈簧彈力做功產生的彈性勢能，所以W1>W2。
（三）作圖題:本題共4個小題，每小題2分，共8分。
14. 如圖所示實物電路，請用筆畫線代替導線按要求完成電路連接。要求：燈L1、L2串聯，電壓表只測量L1兩端的電壓，不考慮電壓表量程的選擇，導線不交叉。
【答案】
【解析】
【分析】
【詳解】由題意知，燈L1、L2串聯，所以將燈L1、L2首尾連接，電壓表測燈L1兩端電壓,所以電壓表與L1并聯，電路連接如圖所示：
。
15. 如圖甲所示是我國首創的“吸毒人員瞳孔檢測鑒定儀”，它主要對眼球經凸透鏡成的像進行分析，從而為辨別吸毒人員提供了依據。如圖乙所示是一束來自眼球表面的光，請畫出此光線經凸透鏡后折射光線的大致位置。
【答案】
【解析】
【分析】
【詳解】凸透鏡對光有會聚作用，由此確定折射光線的大致位置，如圖所示：
16. 如圖所示塑料杯中盛有適量水，在杯底開一小孔，水能豎直流下（圖中虛線所示）一帶電玻璃棒靠近細小水流（始終不接觸），請用實線畫出此時水流的路徑。
【答案】
【解析】
【分析】
【詳解】帶電體具有吸引輕小物體的性質，帶電玻璃棒靠近細小水流時，小水流被吸引，水流的路徑向玻璃棒一側發生偏轉，如圖所示：
17. 如圖所示，相同的甲、乙兩木塊用一無彈性的細線相連后靜置于粗糙水平地面，橡皮筋的兩端分別與墻面和甲木塊相連，圖中橡皮筋松弛而細線處于繃直狀態?，F(xiàn)用水平力F拉動乙木塊沿直線向右運動時開始計時，0～t1時間內橡皮筋逐漸被拉直至原長；t2時刻細線恰好被拉斷；t2～t3乙木塊繼續向右運動，整個過程乙木塊的速度始終保持不變。請?jiān)诖痤}卡坐標中畫出0-t3時間內，力F的大小隨時間t變化關系的大致圖像。
【答案】
【解析】
【分析】
【詳解】0～t1時間內，拉力F克服物體甲和乙受到的摩擦力做功，拉力和摩擦力大小相等，故0～t1時間內，拉力大小不變；t1～t2時刻隨著橡皮筋被拉長，拉力F不僅要克服物體甲和乙受到的摩擦力做功，還要克服橡皮筋的拉力做功，隨著橡皮筋逐漸伸長，橡皮筋產生的拉力也逐漸增大，故t1～t2時間內，拉力F逐漸增大；t2時刻細線被拉斷，拉力F只克服乙物體受到的摩擦力做功，所以拉力變小，且t2～t3時間內，拉力大小保持不變。如圖所示：
（四）實驗與科學探究題:本題共3個小題，每小題10分，共30分。
18. 在探究“光的反射規律”的實驗中，為了確定反射光線和入射光線的位置關系，實驗器材有:可旋轉的光屏（如圖甲所示，光屏的A、B兩部分均可繞軸ON旋轉）、平面鏡和激光電筒。如圖乙所示，將光屏立放在水平放置的鏡面上，讓激光電筒發出的光沿光屏A入射到O點。
（1）實驗中，光屏A是用來呈現_______光線的，為了觀察到完整的光路，光屏B需旋轉到圖乙中的位置_______（填序號）；
（2）旋轉光屏A到位置1時，也同時需要旋轉光屏B到位置3才能觀察到完整光路，通過以上操作過程可知，要觀察完整的光路，光屏A、B兩部分旋轉后要處于________；
（3）記錄多次實驗光路，進一步研究發現反射光線和入射光線關于轉軸ON對稱，這條過入射點并_______于鏡面的直線ON叫做________，根據這條線便可以確定反射光線和入射光線的位置關系。
【答案】 ①. 入射 ②. 2 ③. 同一平面 ④. 垂直 ⑤. 法線
【解析】
【分析】
【詳解】（1）[1]由題知，讓激光電筒發出的光沿光屏A入射到O點，因此光屏A是用來呈現入射光線的。
[2]由光的反射定律可知，反射光線與入射光線在同一平面內，因此為觀察到完整的光路，需將光屏B需旋轉到圖乙中的位置2，使光屏A和光屏B在同一平面內。
（2）[3]由圖乙可知，旋轉光屏A到位置1，旋轉光屏B到位置3時，光屏A和光屏B在同一平面內，此時才能觀察到完整光路，說明要觀察完整的光路，光屏A、B兩部分旋轉后要處于同一平面。
（3）[4][5]由光的反射定律可知，反射光線與入射光線分居在法線兩側，反射角等于入射角，即反射光線與入射光線關于法線對稱，研究發現反射光線和入射光線關于轉軸ON對稱，因此轉軸ON即為法線所在位置，法線與鏡面垂直，因此過入射點并垂直于鏡面作直線即為法線。
19. 小明在探究“電流通過導體時產生的熱量與哪些因素有關”的實驗中，提出了下列猜想：
A．與通電時間有關
B．與電阻大小有關
C．與電壓大小有關
D．與電流大小有關
實驗器材有：阻值不同的電阻絲若干、蓄電池、火柴、開關和導線若干。
請回答下列問題
（1）探究猜想A時，將某一電阻絲接入電路，保證安全的情況下使火柴頭充分接觸電阻絲，閉合開關一段時間后火柴頭才燃燒，這一現象說明：
①電阻絲產生的熱量通過______的方式傳遞給火柴頭；
②電阻絲產生的熱量與通電時間______（選填“有關”或“無關”）；
（2）探究猜想B時，如圖所示，將10Ω和20Ω電阻絲串聯接入電路，把兩根相同的火柴頭分別接觸電阻絲（設火柴頭與整根電阻絲接觸）；
①小明思考，若相同時間內僅有一根電阻絲上的火柴頭燃燒，據此能否判斷該電阻絲產生的熱量多？______（選填“能”或“不能”）；
②閉合開關較長時間后，發現兩電阻絲均發熱，但火柴頭都沒有燃燒。在不改變電源電壓的情況下，選擇下列哪組電阻絲進行實驗更可行?______（填字母序號）
A.20Ω 30Ω B.15Ω 15Ω C.5Ω 25Ω
（3）小明通過上述實驗發現：電阻越大，電流產生的熱量越多。評估該實驗時小明認為：串聯電路中不同阻值的電阻兩端所分電壓不同，那么電流產生的熱量與電阻大小有關的結論似乎不可靠。如果改變兩電阻絲的連接方式，能否合理完成對猜想B的方案設計______？請你說明理由______。
【答案】 ①. 熱傳遞 ②. 有關 ③. 能 ④. C ⑤. 不能 ⑥. 兩電阻并聯時，電壓相同，由于電阻不同，電流也不同，不能控制電流相同，所以不能
【解析】
【分析】
【詳解】（1）①[1]火柴頭與電阻絲接觸，閉合開關一段時間后火柴頭燃燒，火柴頭獲得了能量，是電阻絲通過熱傳遞方式傳遞給火柴頭的。
②[2]火柴頭與電阻絲接觸，閉合開關過一段時間后火柴頭才燃燒，說明電阻絲產生的熱量與通電時間有關。
（2）①[3]相同時間內僅有一根電阻絲上的火柴頭燃燒，說明這根電阻絲在相同時間內產生的熱量較多。
②[4]閉合開關較長時間后，發現兩電阻絲均發熱，但火柴頭都沒有燃燒，說明兩根電阻絲產生的熱量都不夠多，可以換用電阻對比更明顯些的電阻絲來進行實驗對比，故C符合題意。
（3）[5][6]改變兩電阻絲的連接方式即將兩電阻絲并聯，這樣雖然控制了兩電阻絲兩端電壓相同，但是卻沒有能控制流過電阻絲的電流相同。
20. 空氣對運動物體有阻礙作用，這就是我們常說的空氣阻力?？諝庾枇Φ拇笮∨c哪些因素有關呢？根據生活經驗發現：無風的環境中，人散步時幾乎感受不到空氣阻力，快跑時就明顯感受到空氣阻力。由此猜想:空氣阻力的大小可能與物體運動的速度有關。
為了驗證這一猜想，準備了如下器材：充氣的氣球、無彈性細線、鉤碼、彈簧測力計、刻度尺、鐵架臺、帶連拍照相功能的手機（該手機每隔相同時間對物體拍攝一次）。
如圖甲所示以氣球?yàn)檠芯繉?duì)象，在氣球下方用細線懸掛鉤碼，保持鉤碼底部與刻度尺的某一刻度線相平，釋放氣球并用手機記錄鉤碼豎直下落過程的位置。（氣球和鉤碼的運動情況相同，可將兩者視為一個整體）
請回答下列問題:
（1）將刻度尺固定在水平放置的鐵架臺上時，如何檢驗刻度尺是否豎直？寫出你的辦法：______；
（2）用不同質量的鉤碼進行實驗，選取相同時間間隔的多張照片組合對比：第一次記錄鉤碼位置如圖乙所示，可判斷鉤碼從位置______（填序號）開始勻速下落；增加鉤碼質量繼續實驗，再次記錄鉤碼位置如圖丙所示。對比乙、丙兩圖可知：在圖______中，氣球勻速下落的速度較大；
（3）若不考慮氣球所受的浮力，氣球和鉤碼勻速下落時，其重力和空氣阻力是一對平衡力，于是用彈簧測力計測量氣球和鉤碼靜止時的總重，便可推導阻力大小。由上述實驗可得：氣球運動的速度越大，受到的空氣阻力______；
（4）以上實驗過程均沒有考慮氣球所受浮力，那么氣球受到的浮力對空氣阻力大小的推導結果是否產生影響? ______請?jiān)诖痤}卡虛線框中分別畫出測量它們重力和勻速下落時的受力情況______、______，并結合受力情況寫出理由。______（不考慮空氣對鉤碼的作用力）
【答案】 ①. 用重垂線，觀察細線與刻度尺是否平行 ②. 3 ③. 乙 ④. 越大 ⑤. 沒有影響 ⑥. ⑦. ⑧. 見解析
【解析】
【分析】
【詳解】（1）[1]在氣球下方用細線懸掛鉤碼可視為重垂線，因重力的方向豎直向下，用重垂線觀察細線與刻度尺是否平行。
（2）[2]根據圖乙可知，前三次實驗時間間隔通過的距離越來越大，從序號3開始相同的時間間隔內通過的路程保持不變，即可判斷鉤碼從位置3開始勻速下落。
[3]對比乙、丙兩圖可知，在相同時間間隔內，圖丙中物體通過的距離較大，根據，在圖丙中，氣球勻速下落的速度較大。
（3）[4]若不考慮氣球所受的浮力，氣球和鉤碼勻速下落時，其重力和空氣阻力是一對平衡力，重力大小等于阻力大小。根據題意知，丙圖中物體的質量較大，物體的重力較大，丙圖中物體受到的阻力較大，而圖丙中氣球勻速下落的速度較大，由上述實驗可得：氣球運動的速度越大，受到的空氣阻力越大；
（4）[5]實驗過程中均沒有考慮氣球所受浮力，氣球受到的浮力對空氣阻力大小的推導結果沒有影響。
[6]用彈簧測力計測量它們（處于靜止?fàn)顟B(tài)）重力時，物體受到測力計豎直向上的拉力和豎直向上的浮力作用及豎直向下的重力作用，如下圖所示：
[7]勻速下落時受到豎直向上的阻力作用和豎直向上的浮力作用及豎直向下的重力作用，如下右圖所示：
[8]兩次實驗受到浮力大小不變，第1個圖中物體處于靜止?fàn)顟B(tài)，受到平衡力的作用
……①
第2個圖中，物體做勻速直線運動，物體受到平衡力的作用
……②
由①②兩式可得
f=F拉
而F拉即為彈簧測力計所測重力的大小，因此，氣球受到的浮力對空氣阻力大小的推導結果不會產生影響。
【點睛】。
（五）綜合應用題:本題共2個小題，第27題6分，第28題9分，共15分。解答時需寫出必要的文字說明、計算公式及過程，若只寫出計算結果將不得分。
21. 如圖所示電路，電源電壓保持不變，燈L標有“3V0.6A”的字樣，定值電阻R的阻值為10Ω。設燈絲電阻不變，求:
（1）燈絲電阻；
（2）當開關S1閉合、S2斷開，電流表示數為0.2A時，燈L兩端電壓；
（3）當開關S1、S2均閉合時，定值電阻R消耗的電功率。
【答案】（1）5Ω；（2）1V；（3）0.9W
【解析】
【分析】
【詳解】（1）燈絲電阻
（2）當開關S1閉合、S2斷開，燈L和電阻R串聯，電流表示數為0.2A時，燈L兩端電壓
（3）由（2）可知R兩端電壓
所以電源電壓
當開關S1、S2均閉合時，電路中只有R接入電路，R消耗的電功率
答：（1）燈絲電阻為5Ω；
（2）燈L兩端電壓為1V；
（3）定值電阻R消耗的電功率為0.9W。
22. 我國第一高樓“上海中心大廈”的建筑高度是632米，為了避免臺風來臨時大廈上部劇烈晃動，大廈上部第125層安裝了總質量上千噸的阻尼器系統，如圖甲所示。
阻尼器系統的鋼索懸掛在大廈頂端，阻尼器類似一個質量巨大的金屬擺，其簡化模型如圖乙所示。臺風來臨迫使大廈晃動，觸發阻尼器產生與大廈晃動方向相反的擺動（如圖丙所示）。阻尼器不停的往復擺動，使大廈上部晃動逐漸減弱，這樣就不斷吸收大廈晃動的能量。
請回答下列問題
（1）若阻尼器所在樓層距大廈底層高580m，乘坐高速電梯從底層到125層用時58s，則這一過程電梯的平均速度是多少?
（2）若阻尼器系統的質量是106kg，則它受到的重力是多少?（取g=10N/kg）
（3）圖丙中，大廈剛開始向左晃動時，內部的阻尼器為什么會相對向右擺動?
（4）阻尼器吸收的能量不斷增加，從安全角度考慮，設計時應使其擺動到最低點時速度不能過大，若在阻尼器下方加裝銅質閉合線圈，結合電磁感應知識，你認為還缺少的器件是什么?請從能量轉化的角度寫出這一新增裝置能減小擺動速度的原因。
【答案】（1）10m/s；（2）107N；（3）見解析；（4）磁鐵；見解析
【解析】
【分析】
【詳解】解：（1）電梯的平均速度
這一過程電梯的平均速度是10m/s。
（2）阻尼器系統的重力
G=mg=106kg×10N/kg=107N
即阻尼器系統受到的重力是107N。
（3）大廈剛開始向左晃動時，阻尼器由于慣性要保持原來的運動狀態，因此會相對大廈向右擺動。
（4）閉合線圈切割磁感線，將機械能轉化為電能，機械能減小，因此需將閉合線圈置于磁場中，故還需磁鐵。
閉合線圈切割磁感線，將機械能轉化為電能，機械能減小，即動能減小，質量一定時，阻尼器速度減小。
答：（1）這一過程電梯的平均速度是10m/s；
（2）阻尼器系統受到的重力是107N；
（3）詳見解析；
（4）還缺少的器件是磁鐵；詳見解析。
