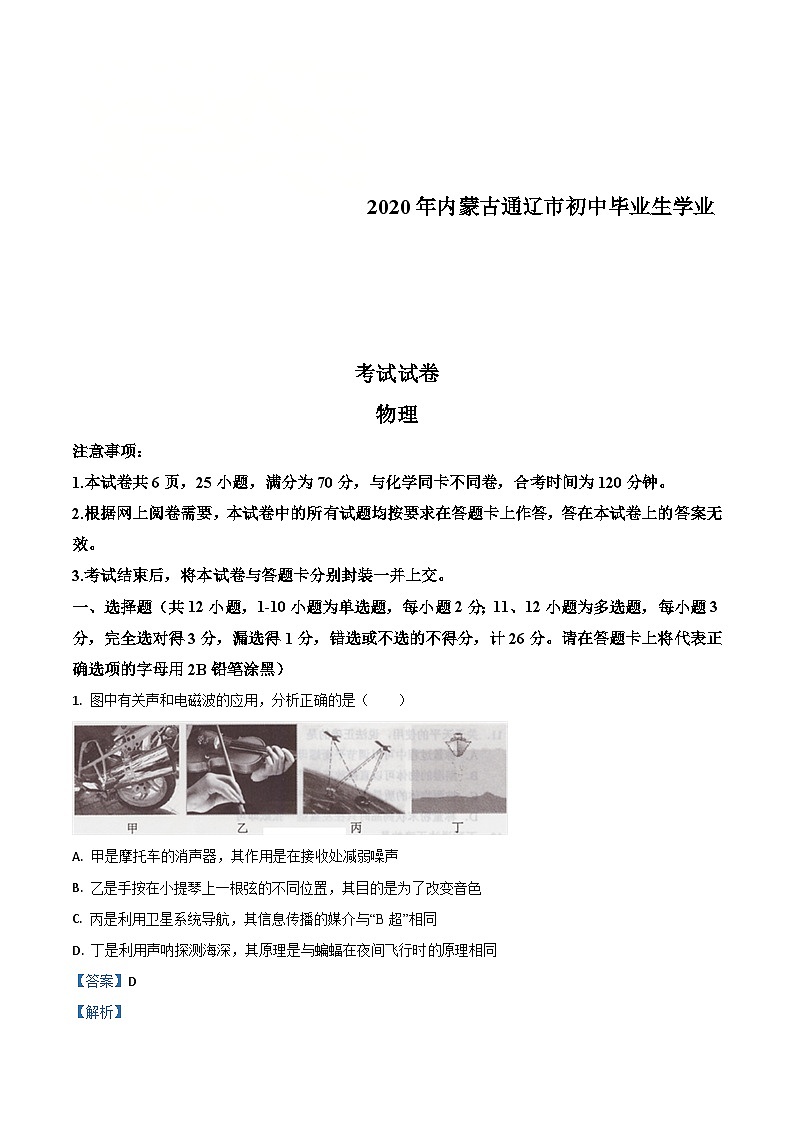

?2020年內蒙古通遼市初中畢業生學業考試試卷
物理
注意事項：
1.本試卷共6頁，25小題，滿分為70分，與化學同卡不同卷，合考時間為120分鐘。
2.根據網上閱卷需要，本試卷中的所有試題均按要求在答題卡上作答，答在本試卷上的答案無效。
3.考試結束后，將本試卷與答題卡分別封裝一并上交。
一、選擇題（共12小題，1-10小題為單選題，每小題2分；11、12小題為多選題，每小題3分，完全選對得3分，漏選得1分，錯選或不選的不得分，計26分。請在答題卡上將代表正確選項的字母用2B鉛筆涂黑）
1. 圖中有關聲和電磁波的應用，分析正確的是（　?。?br />
A. 甲是摩托車的消聲器，其作用是在接收處減弱噪聲
B. 乙是手按在小提琴上一根弦的不同位置，其目的是為了改變音色
C. 丙是利用衛星系統導航，其信息傳播的媒介與“B超”相同
D. 丁是利用聲吶探測海深，其原理是與蝙蝠在夜間飛行時原理相同
【答案】D
【解析】
【詳解】摩托車的消聲器是在聲源處減弱噪聲，A錯；
手按在小提琴上一根弦的不同位置，其目的是為了改變弦的長短，從而改變音調，B錯；
衛星系統導航，是利用電磁波傳遞信息，“B超”是利用超聲波傳遞信息，所以二者所用的媒介不相同，C錯；
聲吶的原理是回聲定位，與蝙蝠在夜間飛行時的原理相同，D對。
故選D。

2. 下列與物態變化相關的說法，正確的是（　　）
A. 出汗時吹風扇感覺涼快，是因?yàn)轱L(fēng)降低了室溫
B. 地面上的水消失，與冬天人呼出的“白氣”形成原理相同
C. 放在衣柜里的樟腦丸消失過程中，需要吸熱
D. 因?yàn)檠┑男纬蛇^程中要吸收熱量，所以下雪時天氣變冷
【答案】C
【解析】
【詳解】A．出汗時吹風扇感覺涼快，是因?yàn)轱L(fēng)加快了汗液的蒸發，蒸發從人體吸熱，使人體的溫度降低，但風不能降低室溫，故A錯誤；
B．地面上的水消失是發生了汽化，冬天人呼出的“白氣”是水蒸氣遇冷液化形成的小水滴，是液化現象，二者形成原理不同，故B錯誤；
C．樟腦變小過程是由于固態直接變成氣態，屬于升華，升華的過程是吸熱的過程，故C正確；
D．下雪時，空氣中的水蒸氣遇冷直接凝華形成雪，凝華是放出熱量的，下雪不冷化雪冷，故D錯誤。
故選C。
3. 戰國時期，《墨經》中記載了影子的形成、平面鏡的反射等光學問題．圖中的光學現象與影子的形成原理相同的是
A. 湖中倒影 B. 日食現象
C. 海市蜃樓 D. 雨后彩虹
【答案】B
【解析】

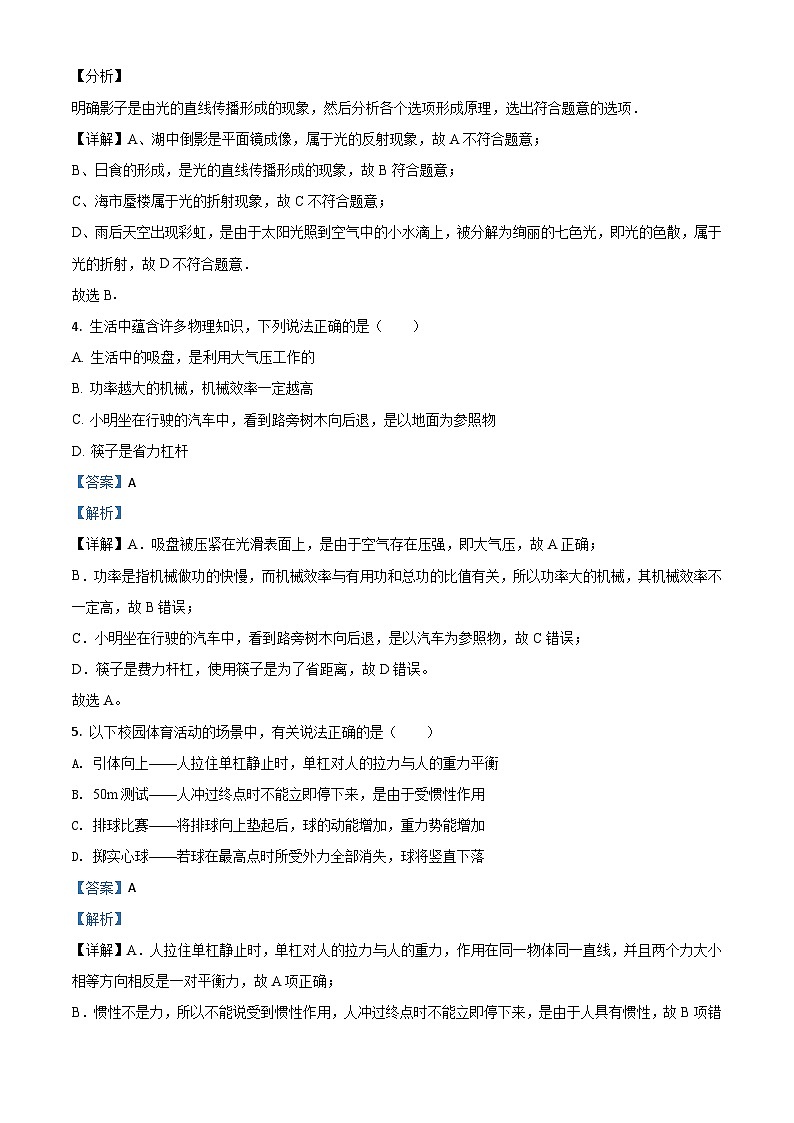

【分析】
明確影子是由光的直線傳播形成的現象，然后分析各個選項形成原理，選出符合題意的選項．
【詳解】A、湖中倒影是平面鏡成像，屬于光的反射現象，故A不符合題意；
B、日食的形成，是光的直線傳播形成的現象，故B符合題意；
C、海市蜃樓屬于光的折射現象，故C不符合題意；
D、雨后天空出現彩虹，是由于太陽光照到空氣中的小水滴上，被分解為絢麗的七色光，即光的色散，屬于光的折射，故D不符合題意．
故選B．
4. 生活中蘊含許多物理知識，下列說法正確的是（　?。?br /> A. 生活中的吸盤，是利用大氣壓工作的
B. 功率越大的機械，機械效率一定越高
C. 小明坐在行駛的汽車中，看到路旁樹木向后退，是以地面為參照物
D. 筷子是省力杠桿
【答案】A
【解析】
【詳解】A．吸盤被壓緊在光滑表面上，是由于空氣存在壓強，即大氣壓，故A正確；
B．功率是指機械做功的快慢，而機械效率與有用功和總功的比值有關，所以功率大的機械，其機械效率不一定高，故B錯誤；
C．小明坐在行駛的汽車中，看到路旁樹木向后退，是以汽車為參照物，故C錯誤；
D．筷子是費力桿杠，使用筷子是為了省距離，故D錯誤。
故選A。
5. 以下校園體育活動的場景中，有關說法正確的是（　?。?br /> A. 引體向上——人拉住單杠靜止時，單杠對人的拉力與人的重力平衡
B. 50m測試——人沖過終點時不能立即停下來，是由于受慣性作用
C. 排球比賽——將排球向上墊起后，球的動能增加，重力勢能增加
D. 擲實心球——若球在最高點時所受外力全部消失，球?qū)⒇Q直下落
【答案】A
【解析】
【詳解】A．人拉住單杠靜止時，單杠對人的拉力與人的重力，作用在同一物體同一直線，并且兩個力大小相等方向相反是一對平衡力，故A項正確；
B．慣性不是力，所以不能說受到慣性作用，人沖過終點時不能立即停下來，是由于人具有慣性，故B項錯誤；
C．將排球向上墊起后，排球上升過程中，球的動能減小，重力勢能增加，故C項錯誤；
D．?dāng)S實心球時，球在最高點具有水平速度，若球在最高點時所受外力全部消失，實心球?qū)⒈３衷瓉淼乃俣群头较蜃鰟蛩僦本€運動，故D項錯誤。
故選A。
6. 下列說法正確的是（　?。?br /> A. 熱量總是從內能大的物體向內能小的物體傳遞
B. 雪花紛飛，說明分子不停地做無規則運動
C. 同一物體，溫度降低得越多，放出的熱量越多
D. 汽油機的壓縮沖程，汽缸內的混合物內能增加，溫度升高
【答案】D
【解析】
【詳解】A．熱傳遞是有方向，熱量總是從溫度高的物體向溫度低的物體傳遞，故A錯誤；
B．雪花是宏觀物體，雪花紛飛是宏觀物體做的機械運動，不能說明分子的熱運動，故B錯誤；
C．同一物體，物體質量一定，溫度降低得多，不一定是放出熱量，還有可能是物體對外做功，使物體溫度降低，但是物體內能減小是一定的，故C錯誤；
D．汽油機的壓縮沖程，曲軸由于慣性，使活塞向上運動，壓縮氣缸內燃?xì)?，汽缸?nèi)的混合物內能增加，溫度升高，故D正確。
故選D。
7. 小玲家的家庭電路簡化后如圖所示，由該電路可知說法正確的是（　?。?br />
A. a線是零線，b線是火線
B. 燈泡L與插座Q是串聯關系
C. c處斷開，洗衣機插頭插入插座P，洗衣機雖能工作，但有安全隱患
D. 臺燈插頭插入插座Q后，空氣開關立刻跳閘，是因?yàn)闊艚z斷路造成的
【答案】C
【解析】
【詳解】A．據題意和圖中的標注可知，用電器的開關應該接在火線上，所以和開關相連的那根線是火線，即a?線是火線，b?線是零線，故A錯誤；
B．燈泡L與插座Q是互不影響的，所以是并聯的關系，故B錯誤；
C．若c處斷開（即三孔插座沒有接地），洗衣機插頭插入插座，洗衣機仍然能工作，但外殼不能接地，當外殼漏電時，人接觸金屬外殼，會有電流流過人體，會發生觸電事故，即有安全隱患，故C正確；
D．電路跳閘可能是電路總功率過大引起的，也可能是發生了短路，不可能是燈絲斷路造成的，故D錯誤。
故選C。
8. 如圖所示，關于甲、乙、丙、丁四幅圖，下列說法不正確的是

A. 甲圖說明電能可以轉化成機械能
B. 乙圖說明閉合電路的部分導體在磁場中運動就會產生電流
C. 丙圖說明電流周圍存在磁場
D. 丁圖說明地磁場的形狀跟條形磁體的磁場相似
【答案】B
【解析】
【詳解】A. 這是電動機的原理模型，因電而動，工作時把電能轉化為機械能，故正確；
B. 這是電磁感應現象實驗裝置，是發電機的原理，故不正確；
C. 這是奧斯特實驗裝置，說明通電導線的周圍存在磁場，故正確；
D. 丁圖中用磁場線形象的描繪出地磁場的形狀，地磁場的形狀跟條形磁體的磁場相似，故正確．
9. 水平面上放有甲，乙兩個完全相同的容器，容器中裝有質量相等的不同液體?，F(xiàn)把質量相等的A、B兩球放入甲容器中后，A漂浮、B沉底；用線把A、B兩球系在一起放入乙容器中（線的質量和體積不計），靜止后的狀態如圖所示，兩容器中液面恰好相平。下列說法不正確的是（　　）

A. B球在甲中排開液體重力小于在乙中排開液體重力
B. A球在甲中所受浮力大于在乙中所受浮力
C 甲容器底所受液體壓強小于乙容器底所受液體壓強
D. 甲容器對水平面壓強等于乙容器對水平面壓強
【答案】B
【解析】
【詳解】A．由圖可知，A、B兩球排開液體的總體積


所以

已知甲、乙兩個完全相同的容器，兩容器中液面恰好相平，則

所以

即甲容器中液體的體積較大；已知容器中的液體質量相等，根據可知

根據阿基米德原理，則B球在甲中和乙中排開液體重力分別為
，
則

故A正確，A不符合題意；
B．由圖可知，A在甲液體中漂浮，根據漂浮條件可知
???????①
A和B在乙液體中一起懸浮，則A球的受力情況是
???????②
由①②可知

故B錯誤，B符合題意；
C．已知兩容器中液面恰好相平，即

因?yàn)?br />
根據可知
，
所以

故C正確，C不符合題意；
D．容器對水平面的壓力等于容器的總重力，即

由于容器和液體質量均相等，A、B兩球的質量不變，所以

即兩容器對水平面的壓力相等，由于甲、乙兩個完全相同的容器，則水平面的受力面積相等，根據可知

即兩容器對水平面的壓強相等，故D正確，D不符合題意。
故選B。
10. 如圖甲所示，R1為定值電阻，滑動變阻器R2的滑片從b端滑到a端的過程中，R2消耗的電功率P與通過的電流I的關系如圖乙所示，下列說法正確的是（　　）

A. 電源電壓為6V
B. R1的阻值為20Ω
C. R2的最大阻值為40Ω
D. 滑片在a端時，1min內R1消耗的電能為2160J
【答案】A
【解析】
【詳解】由圖可知，當電流為0.2A時，即滑動變阻器在b端，全部接入電路時，R2消耗的電功率為0.8W，則由可知，R2最大電阻為

此時電源電壓可表示為

由圖可知，當電流為0.6A時，即滑動變阻器在a端，電路僅R1接入電路，電源電壓可表示為

由以上兩式，可知
，
滑片在a端時，1min內R1消耗的電能為

A．電源電壓為6V，故A項正確；
B．R1的阻值為10Ω，故B項錯誤；
C．R2的最大阻值為20Ω，故C項錯誤；
D．滑片在a端時，1min內R1消耗的電能為216J，故D項錯誤。
故選A。
11. 如圖所示電路中，電源電壓不變，當閉合開關S，滑動變阻器的滑片從A滑向B的過程中，不考慮燈絲電阻隨溫度的變化，下列說法正確的是（　?。?br />

A. 電壓表V2的示數不變，小燈泡L亮度不變
B. 電壓表V2示數變化量與V1示數變化量相同
C. 電壓表V2與電流表A示數之比不變
D. 滑片P移動到B端時電路總功率最大
【答案】BC
【解析】
【詳解】由電路連接圖可知，小燈泡與滑動變阻器串聯，電壓表V1測量滑動變阻器兩端電阻，電壓表V2測量小燈泡兩端電壓；滑動變阻器的滑片從A滑向B的過程中，變阻器接入電阻變大：
A．電路電流變小，不考慮燈絲電阻隨溫度變化，根據功率計算公式P=I2R可知，小燈泡L功率變小，電壓表V2的示數變小，亮度變小，故A錯誤；
B．根據串聯電路電阻分壓特點，小燈泡與滑動變阻器分電源電壓，二者分壓之和等于電源電壓，隨著滑片移動，電阻兩端的電壓線性變化，電壓表V2示數增大、V1示數變小，故電壓表V2示數變化量與V1示數變化量相同，故B正確；
C．根據歐姆定律，電壓表V2與電流表A示數之比為小燈泡的電阻，不考慮燈絲電阻隨溫度的變化，故不變，故C正確；
D．根據功率計算公式P=UI可知，滑片P移動到B端時接入電阻最大，電路電流最小，電源電壓不變，故電路總功率最小，故D錯誤。
故選BC。
12. 中國自主研發無人潛水器“海龍”成功完成下潛任務，潛水器從剛好浸沒時開始計時，到返回水面合計10min，全過程“深度-時間”圖象和“速度-時間”圖象如圖所示，下列對潛水器分析正確的是（　?。?br />
A. 在0~1min，受到水壓強逐漸變大
B. 在1~3min，受到水的浮力不變
C. 在4~6min，處于勻速直線運動狀態
D. 在6~8min，受非平衡力的作用
【答案】ABD
【解析】
【詳解】A．由“深度-時間”圖象知，0~1min內深度變深，受到水的壓強變大，故A正確；
B．由題意知1~3min，潛水器浸沒在水中，排開水的體積不變，則所受的浮力也不變，故B正確；
C．由“速度-時間”圖象知，4~6min潛水器的速度為0，即處于靜止?fàn)顟B(tài)，故C錯誤；
D．由“速度-時間”圖像知，6~8min，潛水器的速度逐漸增大，做加速運動，不是處于平衡狀態，所受的不是平衡力，故D正確。
故選ABD。
二、填空題（共5小題，每小題2分，計10分）
13. 天然氣巳經走進千家萬戶，天然氣的儲存和運輸是在一定溫度下，利用______方法使其液化的；如果用專用運輸車運送天然氣，到達目的地后，車內油箱中剩余汽油熱值______（選填“變小”“變大”或“不變”）。
【答案】 (1). 壓縮體積 (2). 不變
【解析】
【詳解】[1]通過壓縮體積的方法能讓常溫下的氣體液化，所以天然氣也是通過壓縮體積的方法儲存和運輸?shù)摹?br /> [2]物質的熱值只與物質的種類有關，所以油箱中剩余的汽油的熱值不變。
14. 小明家電能表的相關參數如圖所示，他家電路中允許消耗的最大電功率為______W。他選取一個“220V100W”的燈，單獨與電能表接入家庭電路，15min內電能表指示燈閃爍了75次，則電能表的規格為______imp/(kW·h)。

【答案】 (1). 6600W (2). 3000imp/(kW·h)
【解析】
【詳解】[1]電路中允許通過最大電流為30A，則消耗的最大電功率為

[2]15min內，電燈消耗的電能為

則電能表參數為

15. 如圖所示我國設計建造的世界首座半潛式圓筒型海洋生活平臺“希望7號”。主船體直徑60m，型深27m，設計最大吃水深度19m，滿載航行的排水量為2.5×104t，滿載航行時的平臺所受的浮力是______N。若某時平臺底部所受海水的壓強為1.632×105Pa，則此時平臺吃水深度是______m。（已知ρ海水=1.02g/cm3，取g=10N/kg）

【答案】 (1). 2.5×108 (2). 16
【解析】
【詳解】[1]滿載時，平臺的重力
G=mg=2.5×104×103kg×10N/kg=2.5×108N
此時平臺處于漂浮狀態，所受的浮力
F=G=2.5×108N
[2]據p=ρgh得，平臺此時吃水的深度

16. 假期，小明坐客車去旅游。當客車行駛到高速公路保持車距標識牌“0m”處時，恰好后面一輛小汽車行駛到客車旁，此時客車上速度計顯示為“80km/h”。當客車勻速行駛到標識牌“100m”處時，小汽車勻速行駛到了標識牌“200m”處，小汽車______（選填“已經”或“沒有”）超速；若此時小汽車的功率為80kW，它受到的阻力為______N。（此高速路段限定小汽車最高速度為“120km/h”）
【答案】 (1). 已經 (2). 1.8×103N
【解析】
【詳解】[1]由可得，客車從標識牌0m處行駛至100m處所用的時間

由題意可知，小汽車從標識牌0m行駛至200m所用時間

小汽車的速度

高速公路限速120km/h，即小汽車已經超速。
[2]由

可得小汽車此時的牽引力

17. 某電熱水器簡化電路如圖所示，保溫功率為220W，加熱功率為1100W，R1和R2均為定值電熱絲，S為自動開關，電熱絲R1的阻值為______Ω；如果該電熱水器的熱效率為80%，將2L的水從12°C加熱至沸騰，需要______s。[已知，ρ水=1.0g/cm3]

【答案】 (1). 176Ω (2). 840s
【解析】
【詳解】[1]當S斷開時，R1和R2串聯，電路電阻較大，由可知，電路消耗的功率較小，處于保溫狀態；當S閉合時，R1短路，此時只有R2接入電路，電路電阻較小，電路消耗的功率較大，處于加熱狀態。加熱狀態時，則R2的阻值，由可得

保溫狀態時，電路的總電阻，由可得

根據串聯電路電阻特點，R1的阻值

[2]2L水的質量

將2L的水從12°C加熱至沸騰，水吸收的熱量

電熱水器的熱效率為80%，則電熱水器產生的電熱，由得

加熱狀態，產生這些電熱需要的時間，由得

三、作圖題（共2小題，每小題2分，計4分）
18. 如圖所示，有一條經過平面鏡反射過點P的反射光線且平行于主光軸入射到凹透鏡上，S'為像點，請確定點光源S的位置，并補全光路圖。

【答案】
【解析】
【詳解】根據平面鏡成像的規律：像與物關于鏡面對稱，作出像點S'關于平面鏡的對稱點即為點光源S，反射光線與平面鏡的交點O即為入射點，連接SO即為入射光線；對于凹透鏡，平行于主光軸的光線通過凹透鏡折射后光線反向延長通過虛焦點；補全光路圖如圖所示：
。
19. 如圖所示，杠桿提升靜止在地面的重物，請畫出沒有用杠桿拉起重物時，重物在豎直方向上受力的示意圖；當用杠桿拉起重物時，請畫出在杠桿A點施加最小力F的示意圖。

【答案】
【解析】
【詳解】沒有用杠桿拉起重物時，重物在豎直方向上重力和支持力作用，在物體幾何中心作豎直向下的重力和豎直向上的支持力，再連接OA，過A點作垂直于OA、方向斜向下的最小作用力F，F(xiàn)力即當用杠桿拉起重物時，杠桿A點施加最小力，如圖所示：

四、實驗題（共4小題，20、21題各4分，22、23題各6分，計20分）
20. 小強對有關熱現象進行如下探究：

(1)先在探究“冰熔化時溫度變化規律”實驗時畫出了圖象甲，由圖象甲可知冰屬于______（選填“晶體”或“非晶體"）；
(2)完成上述實驗后，小強換用其他裝置繼續探究“水沸騰時溫度變化的特點”。加熱一段時間后，燒杯內的水溫度升高，是通過______方式增加水的內能。由“溫度-時間”圖象乙可知，水的沸點沒有達到100°C，其原因可能是當?shù)卮髿鈮簭?qiáng)______（選填“高于”“低于”或“等于”）1標準大氣壓；
(3)結合兩次實驗圖象可知：冰的熔化過程和水的沸騰過程具有的共同特點是______。
【答案】 (1). 晶體 (2). 熱傳遞 (3). 低于 (4). 繼續吸熱但溫度不變
【解析】
【詳解】(1)[1]先在探究“冰熔化時溫度變化規律”實驗時畫出了圖象甲，由圖象甲可知5~15min期間，冰吸熱但溫度不變，故冰屬于晶體。
(2)[2]改變物體內能的方式有熱傳遞與做功兩種，加熱一段時間后，燒杯內的水溫度升高，是通過熱傳遞方式增加水的內能。
[3]由“溫度-時間”圖象乙可知，水的沸點沒有達到100°C，其原因可能是當?shù)卮髿鈮簭?qiáng)低于1標準大氣壓，大氣壓強越低則水的沸點也越低，而1標準大氣壓下水的沸點是100°C。
(3)[4]結合兩次實驗圖象可知：冰的熔化過程和水的沸騰過程具有的共同特點是繼續吸熱但溫度不變。
21. 如圖所示，請回答下列問題：

(1)如圖甲所示，一束平行光通過凸透鏡在光屏上形成一個最小最亮的光點。若用此凸透鏡探究凸透鏡成像規律，在乙圖的基礎上將蠟燭移至20cm刻度線處，則應將光屏______（選填“遠離”或“靠近”）凸透鏡，再次在光屏成倒立、______（選填“放大”“等大”或“縮小”）的實像；
(2)在乙圖的基礎上，保持蠟燭、凸透鏡位置不動，在蠟燭和凸透鏡之間放置______（選填“遠視鏡"或“近視鏡”），將光屏遠離后，會再次在光屏成清晰的像；
(3)如果將凸透鏡換成平面鏡，保持蠟燭與平面鏡的距離不動，移動光屏到合適位置，______（選填“能”或“不能"）在光屏成清晰的像。
【答案】 (1). 靠近 (2). 縮小 (3). 近視鏡 (4). 不能
【解析】
【詳解】(1)[1][2]由圖甲知，實驗所用的凸透鏡的焦距f=10cm。而乙圖中，蠟燭與透鏡的距離小于二倍焦距大于一倍焦距，此時的像距大于物距，當蠟燭移到20cm刻度線處，此時的物距大于二倍焦距，比第一次的物距大，則像距比第一次的小，所以應將光屏靠近凸透鏡，且所成的像是縮小倒立實像。
(2)[3]若保持圖乙的蠟燭和凸透鏡的位置不變，想將光屏遠離后能再次承接到清晰的像，須讓光線先發散，故在蠟燭和凸透鏡之間放置凹透鏡，即近視鏡。
(3)[4]若將凸透鏡換成平面鏡，保持蠟燭與平面鏡的距離不變，無論怎么移動光屏都得不到像，因?yàn)槠矫骁R成的是虛像，光屏上無法承接。
22. 小亮想測量一個小木塊（不吸水）的密度，他利用天平、圓柱形玻璃杯、適量的水、細針等器材，經過思考，想出了如下的實驗方法：

（1）圖甲是小亮在調節天平時的情景，小麗指出了他在操作上的錯誤，你認為錯誤之處是：_____；
（2）小亮糾正錯誤后調節好天平，按照以下步驟繼續實驗：
①將小木塊放在天平左盤，天平平衡時右盤中所加砝碼和游碼的位置如圖乙所示，則木塊質量為___g；
②將玻璃杯中裝滿水，用細針緩慢地將木塊壓入水中，使之完全浸沒．利用排水法，測出溢出水的質量為30 g，則小木塊的體積為________cm3．
③測出小木塊的密度是____________g/cm3．
（3）受小亮實驗的啟發，小麗在實驗時，又找了一把刻度尺，不用天平也測出了木塊的密度．請你將下列測量步驟補充完整：
①在玻璃杯中裝入適量的水，用刻度尺測出杯中水的深度為h0；
②_______________________________________________________；
③用細針緩慢地把木塊壓入水中，使之完全浸沒，用刻度尺測出杯中水的深度為 h2；
④小木塊密度的表達式：ρ木＝____________．（用測量的物理量和已知量的符號表示）
【答案】 (1). 調節天平平衡前，未將游碼調到“0”刻度線處 (2). 18.6 (3). 30 (4). 0.62 (5). 將木塊放入玻璃杯中，待其漂浮時用該度尺測出水的深度為h1 (6).
【解析】
【分析】
（1）調節平衡前，先將天平放在水平臺上，游碼置于標尺左端的零刻線處，然后調節平衡螺母；天平平衡時，物體的質量等于砝碼的質量加游碼在標尺上所對的刻度值；
（2）物體的質量等于砝碼的質量加游碼對應的刻度值；木塊浸沒時，排開水的體積和木塊的體積相等，根據密度公式的變形求出木塊的體積，再根據密度公式求出木塊的密度；
（3）設燒杯的底面積是S，燒杯中倒入水時，用刻度尺測出燒杯中水的深度h0，可以求出水的體積．把木塊漂浮水面上，測出此時水的深度h1，可以求出木塊排開水的重力，即木塊受到的浮力，木塊漂浮在水面上，木塊受到的浮力等于木塊的重力，求出木塊的質量．當木塊沉入放入燒杯，用刻度尺測出此時燒杯中水的深度h2，可以求出水和木塊的總體積．從而求出木塊的體積，根據密度的公式求出木塊的密度．
【詳解】（1）在調節天平平衡時，應先將天平放在水平臺上，并將游碼撥到標尺左端的零刻線處，該同學未將游碼撥到標尺左端的“0”刻度線處；
（2）如圖乙所示，則小木塊的質量m=10g+5g+3.6g=18.6g；排開水的體積，木塊的密度 ；
（3）實驗步驟：
①將適量的水倒入燒杯中，測出燒杯中水的深度h0；
②將木塊輕放入玻璃杯中，待它漂浮時，用刻度尺測出杯中水的深度為h1；
③用細針緩慢地把木塊壓入水中，使之完全浸沒，用刻度尺測出杯中水的深度為h2；
因?yàn)槟緣K漂浮在水面上受到的浮力等于重力，所以G=F浮=ρ水gV排，
設燒杯的底面積為S，木塊排開水的體積為：V排=S（h1-h0），所以G=F浮=ρ水gS（h1-h0），
木塊的質量：，
當木塊壓入燒杯中，用刻度尺測出此時燒杯中水的深度h2，
小木塊的體積為：V=S（h2-h0）
小木塊的密度：．
23. 實驗老師為測量小燈泡額定功率準備了如下器材：電源（電壓恒為6V）、開關、電壓表和電流表各一只、額定電壓為2.5V的待測小燈泡（電阻約為10Ω）、滑動變阻器（20Ω、1A）、導線若干。

(1)請用筆畫線代替導線，將圖甲中的實物圖連接完整（要求：滑片向右移動，小燈泡變亮）______；
(2)閉合開關前電流表的指針如圖乙所示，其原因是______；
(3)故障排除后，調節滑動變阻器的滑片，并繪制了小燈泡的電流隨其兩端電壓變化的關系如圖丙所示，則小燈泡的額定功率為______W；
(4)小陳同學為了驗證電流跟電阻的關系，他又拿來了一個滑動變阻器（50Ω、0.5A）和五個定值電阻（5Ω、10Ω、15Ω、20Ω、25Ω），其余器材不變。用定值電阻更換甲圖中的小燈泡，得到如圖丁所示的電流隨定值電阻變化的圖象，則實驗中他所選用的滑動變阻器是______（選填字母：A.“20Ω、1A” B.“50Ω、0.5A”）。若某次實驗中滑動變阻器連入阻值為14Ω，則所用定值電阻的阻值為______Ω；
(5)下課前老師布置了課后作業。要求：在只有下列實驗器材的前提下測出未知定值電阻Rx的阻值。實驗器材：電阻Rx、電源（電壓恒定但未知）、滑動變阻器（已知最大阻值為R0）、電流表、開關導線若干。小張同學設計如圖戊所示的電路，用以下步驟測Rx的阻值；
①閉合開關S，移動滑片P到B端，記下電流表示數I1；
②移動滑片P至A端，記下電流表示數I2（I2未超過電流表的量程）；
③寫出Rx的表達式：Rx=______（用字母R0、I1、I2表示）。
【答案】 (1). (2). 電流表指針沒有調零 (3). 0.625 (4). B (5). 10 (6).
【解析】
【詳解】(1)[1]燈泡與滑動變阻器串聯，根據串聯電阻分壓特點，滑片向右移動小燈泡變亮，即小燈泡兩端電壓變大，則滑動變阻器接入阻值變小，連接的電路圖如下所示：
。
(2)[2]閉合開關前電路不通，電流表的指針如圖乙所示在零刻度線左側，說明電流表指針沒有調零。
(3)[3]故障排除后，調節滑動變阻器的滑片，并繪制了小燈泡的電流隨其兩端電壓變化的關系如圖丙所示，待測小燈泡的額定電壓為2.5V，此時電流為0.25A，則小燈泡的額定功率為

(4)[4]用定值電阻更換甲圖中的小燈泡，得到如圖丁所示的電流隨定值電阻變化的圖象，定值電阻兩端電壓保持2.5V不變，當選用25Ω定值電阻時，電路電流為0.1A，則滑動變阻器接入阻值為

則實驗中他所選用的滑動變阻器量程不應低于35Ω，故選B。
[5]若某次實驗中滑動變阻器連入阻值為14Ω，此時電流為

則所用定值電阻的阻值為

(5)[6]閉合開關S，移動滑片P到B端，滑動變阻器接入最大阻值，記下電流表示數I1，此時

移動滑片P至A端，滑動變阻器接入阻值為零，記下電流表示數I2，此時

聯立可得

五、計算題（共2小題，24題4分，25題6分，計10分）
24. 如圖所示，是一輛汽車通過滑輪組提升重物的裝置圖，汽車部分參數如下表。每次重物都以1m/s的速度勻速上升，提升重2400N的物體時，滑輪組的效率為80%，不計汽車所受的摩擦阻力、繩重及滑輪組的摩擦，取g=10N/kg。求：
(1)提升重物時汽車對水平地面的壓強；
(2)汽車?yán)K的力做功的功率。
汽車部分參數
汽車重量
3t
車輪數
4個
每個車輪受力面積
250cm2



【答案】(1)；(2)3000W
【解析】
【詳解】(1)汽車對水平地面的壓力為

提升重物時汽車對水平地面的壓強為

(2)由機械效率公式

可知

汽車?yán)K的力做功的功率

答：(1)提升重物時汽車對水平地面的壓強；
(2)汽車?yán)K的力做功的功率3000W。
25. 如圖甲所示的電路，電源電壓保持不變．小燈泡L標有“2.5 V　0.25 A”字樣，滑動變阻器R1的最大值為30 Ω，定值電阻R2＝30 Ω，電流表的量程為0～0.6 A，電壓表的量程為0～3 V．求：

(1)小燈泡的額定功率是多少？
(2)只閉合S、S2和S3，將變阻器R1的滑片P移到中點時，電流表示數為0.45 A，則電源電壓是多少？
(3)只閉合開關S、S1，移動變阻器的滑片P，小燈泡L的I－U圖象如圖乙所示．在保證各元件安全的情況下，滑動變阻器R1允許的取值范圍是多少？
【答案】(1)0.625 W；(2)4.5 V；(3)8～15 Ω.
【解析】
解：（1）PL＝ULIL＝2.5V×0.25A＝0.625W；（2）只閉合開關S、S2和S3， L被短路，電阻R1與R2并聯，總電阻，R并＝＝10Ω，電源電壓：U＝IR并＝0.45A×10Ω＝4.5V；（3）只閉合開關S、S1時，燈泡L與R1串聯，R1和燈L串聯接入電路，滑片P向左移動時，R1變大，電壓表的示數變大，當電壓表示數為3V時，R1最大，則R1的電壓U1大＝3V，此時小燈泡兩端的電壓為：UL′＝U﹣U1大＝4.5V﹣3V＝1.5V，
由圖乙可知電路中最小電流：I最?。?.2A，所以R1連入電路的電阻：R1＝＝15Ω，當滑片向右移動R1變小，電流表的示數變大，UL也變大，由圖象可知電路中的最大電流：I最大＝0.25A＜0.6A（電流表安全），此時UL′＝2.5V，R1兩端的電壓為：U1′＝U﹣UL′＝4.5V﹣2.5V＝2V，R1連入電路的電阻：R1′＝＝8Ω，所以在保證各元件安全的情況下，滑動變阻器R1允許的取值范圍是8～15Ω．
點睛：解答此題的關鍵是正確識別電路，從圖象中獲取有效的信息．
