?2023年內蒙古通遼市中考物理試題
學校:___________姓名：___________班級：___________考號：___________

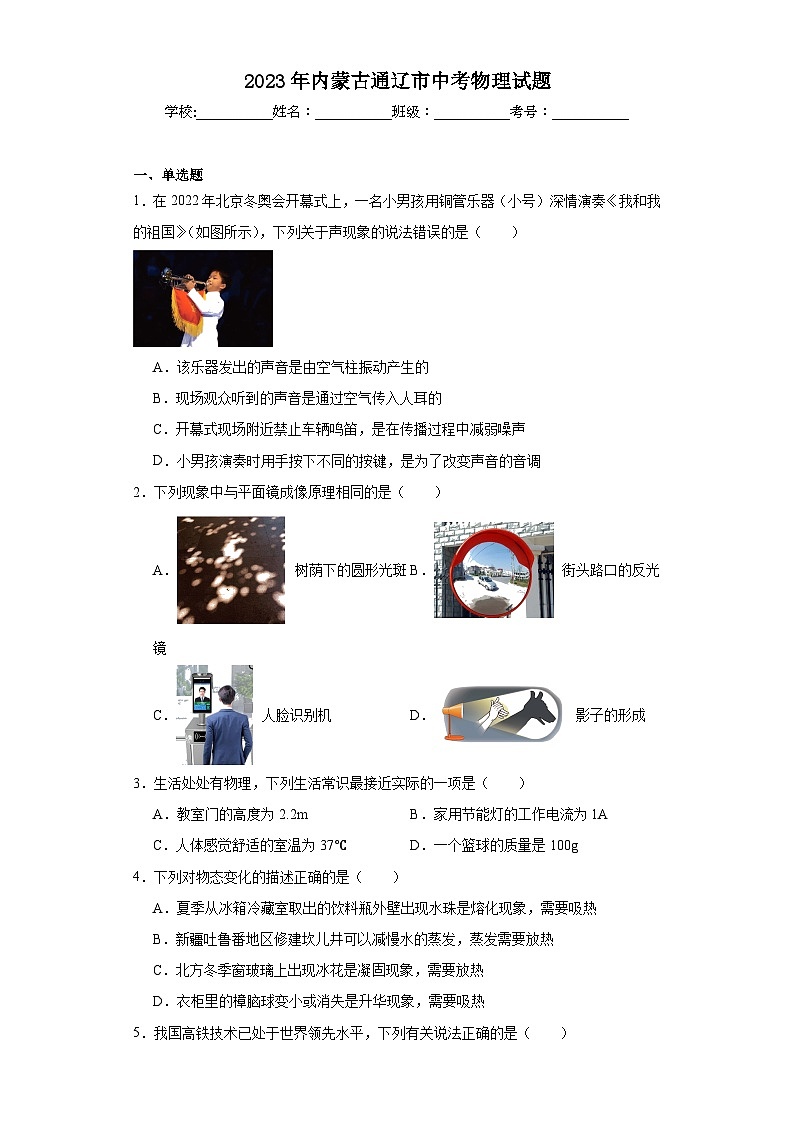

一、單選題
1．在2022年北京冬奧會開幕式上，一名小男孩用銅管樂器（小號）深情演奏《我和我的祖國》（如圖所示），下列關于聲現象的說法錯誤的是（　?。?br /> ??
A．該樂器發出的聲音是由空氣柱振動產生的
B．現場觀眾聽到的聲音是通過空氣傳入人耳的
C．開幕式現場附近禁止車輛鳴笛，是在傳播過程中減弱噪聲
D．小男孩演奏時用手按下不同的按鍵，是為了改變聲音的音調
2．下列現象中與平面鏡成像原理相同的是（　?。?br /> A．??樹蔭下的圓形光斑 B．??街頭路口的反光鏡
C．??人臉識別機 D．??影子的形成
3．生活處處有物理，下列生活常識最接近實際的一項是（　?。?br /> A．教室門的高度為2.2m B．家用節能燈的工作電流為1A
C．人體感覺舒適的室溫為37℃ D．一個籃球的質量是100g
4．下列對物態變化的描述正確的是（　　）
A．夏季從冰箱冷藏室取出的飲料瓶外壁出現水珠是熔化現象，需要吸熱
B．新疆吐魯番地區修建坎兒井可以減慢水的蒸發，蒸發需要放熱
C．北方冬季窗玻璃上出現冰花是凝固現象，需要放熱
D．衣柜里的樟腦球變小或消失是升華現象，需要吸熱

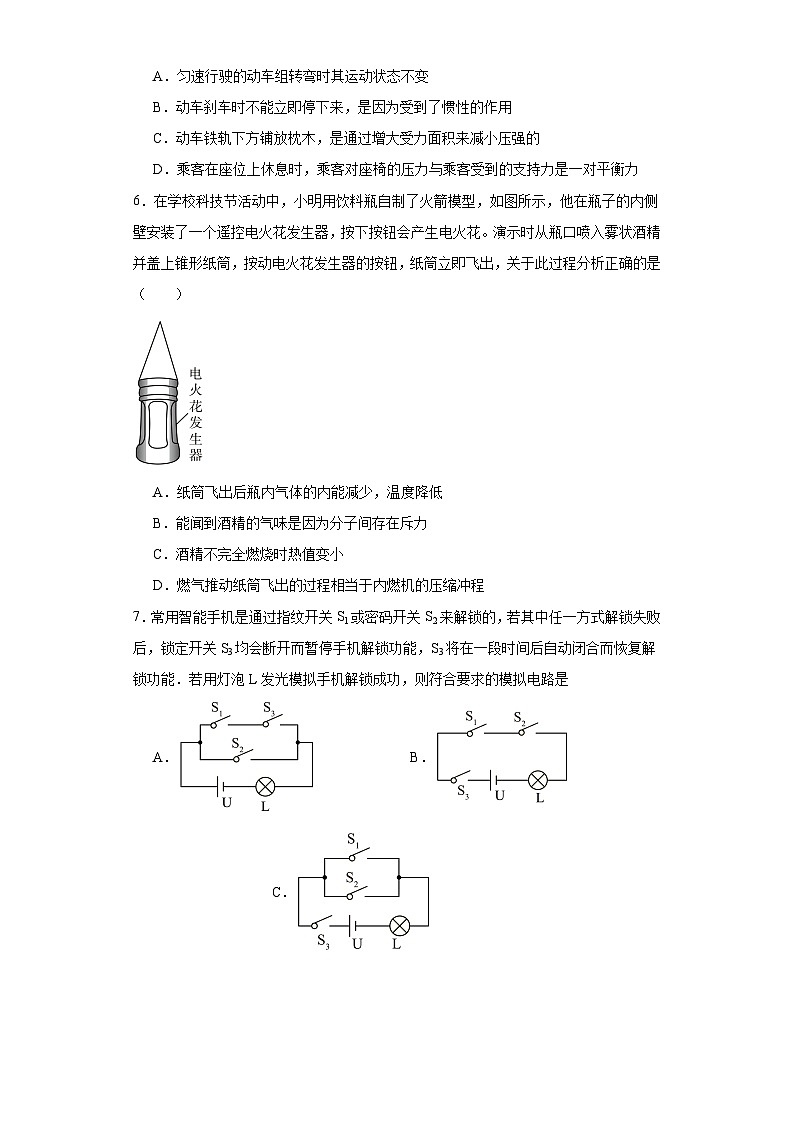

5．我國高鐵技術已處于世界領先水平，下列有關說法正確的是（　?。?br /> A．勻速行駛的動車組轉彎時其運動狀態不變
B．動車剎車時不能立即停下來，是因為受到了慣性的作用
C．動車鐵軌下方鋪放枕木，是通過增大受力面積來減小壓強的
D．乘客在座位上休息時，乘客對座椅的壓力與乘客受到的支持力是一對平衡力
6．在學?？萍脊?jié)活動中，小明用飲料瓶自制了火箭模型，如圖所示，他在瓶子的內側壁安裝了一個遙控電火花發生器，按下按鈕會產生電火花。演示時從瓶口噴入霧狀酒精并蓋上錐形紙筒，按動電火花發生器的按鈕，紙筒立即飛出，關于此過程分析正確的是（　?。?br /> ??
A．紙筒飛出后瓶內氣體的內能減少，溫度降低
B．能聞到酒精的氣味是因為分子間存在斥力
C．酒精不完全燃燒時熱值變小
D．燃?xì)馔苿蛹埻诧w出的過程相當于內燃機的壓縮沖程
7．常用智能手機是通過指紋開關S1或密碼開關S2來解鎖的，若其中任一方式解鎖失敗后，鎖定開關S3均會斷開而暫停手機解鎖功能，S3將在一段時間后自動閉合而恢復解鎖功能．若用燈泡L發光模擬手機解鎖成功，則符合要求的模擬電路是
A． B． C． D．

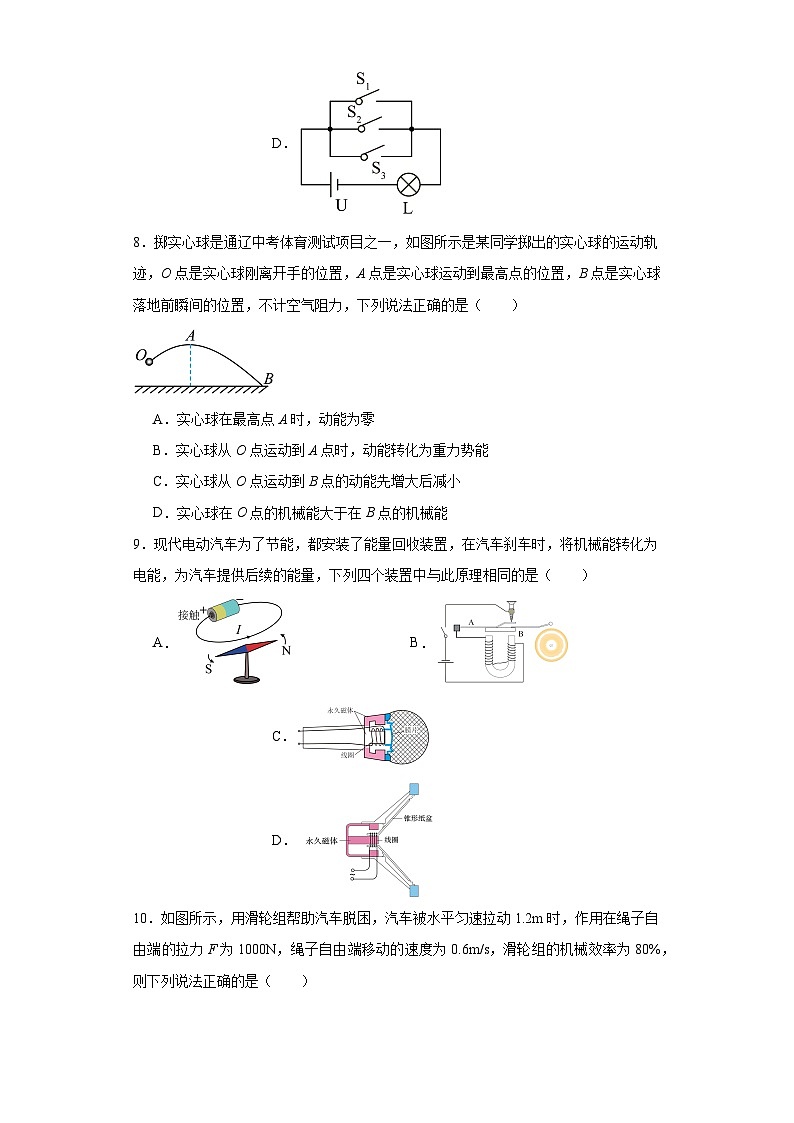

8．?dāng)S實心球是通遼中考體育測試項目之一，如圖所示是某同學擲出的實心球的運動軌跡，O點是實心球剛離開手的位置，A點是實心球運動到最高點的位置，B點是實心球落地前瞬間的位置，不計空氣阻力，下列說法正確的是（　?。?br /> ????
A．實心球在最高點A時，動能為零
B．實心球從O點運動到A點時，動能轉化為重力勢能
C．實心球從O點運動到B點的動能先增大后減小
D．實心球在O點的機械能大于在B點的機械能
9．現代電動汽車為了節能，都安裝了能量回收裝置，在汽車剎車時，將機械能轉化為電能，為汽車提供后續的能量，下列四個裝置中與此原理相同的是（　?。?br /> A．?? B．?? C．?? D．????
10．如圖所示，用滑輪組幫助汽車脫困，汽車被水平勻速拉動1.2m時，作用在繩子自由端的拉力F為1000N，繩子自由端移動的速度為0.6m/s，滑輪組的機械效率為80%，則下列說法正確的是（　　）
??
A．汽車移動的速度為0.4m/s
B．拉力F做的功為1200J
C．汽車受到的摩擦力大小為2000N
D．拉力F所做的有用功的功率為480W

二、多選題
11．放在水平桌面上的容器中裝有一定質量的鹽水，將體積相同的物體A和冰塊B放入該容器中，靜止時的狀態如圖所示，下列說法正確的是（　?。?br /> ??
A．冰塊B完全熔化后，容器中液面會下降
B．冰塊B未熔化時，A受到的浮力比B大
C．冰塊B完全熔化后，A物體所受浮力減小
D．冰塊B完全熔化后，容器對桌面的壓強減小
12．如圖所示，電源電壓不變，定值電阻，小燈泡標有“6V??3W”字樣（燈絲電阻不變），電流表量程為0~3A。當只閉合開關S，滑動變阻器的滑片P從阻值最大處移動到某一位置時，滑動變阻器連入電路中的阻值減小了12，電流表示數變化了0. 1A，此時小燈泡恰好正常發光。在保證電路安全的情況下，下列說法正確的是（　　）
??
A．滑動電阻器的最大阻值為48
B．電源電壓為12V
C．所有開關閉合后，滑動變阻器的最大功率為33. 6W
D．電路消耗的最小功率為9. 6W

三、填空題
13．如圖甲是裝有自動供水裝置的盆景，在__________的作用下可使盆景盤中水位保持一定的高度，圖乙是創意氣壓計，A為玻璃管且上端與大氣相通，B為密閉的厚空心玻璃球，A與B下部相通，該氣壓計__________（選填“屬于”或“不屬于”）連通器。
??
14．如圖所示，用細線懸掛的條形磁體，磁極未知，當閉合電路開關S后，磁體的B端與通電螺線管的左端相互排斥，則B端是磁體的__________極；斷開開關S，磁體靜止時，B端會指向地理的__________（選填“北方”或“南方”）。
??
15．近年來我國在信息和能源等高科技領域取得了巨大成就。華為5G通信是利用__________傳遞信息的，泰山核電站是利用__________（選填“核聚變”或“核裂變”）的鏈?zhǔn)椒磻?yīng)發電的。
16．如圖所示，用6N的水平拉力F拉動木板A在水平地面上向右做勻速直線運動，物體B相對地面靜止不動，彈簧測力計示數為2N，則B所受摩擦力的大小為__________N，方向為__________（選填“水平向左”或“水平向右”），地面對A的摩擦力大小為__________N。
??

四、作圖題
17．如圖所示，物體A與彈簧連接，靜止在光滑的斜面上，請畫出A的受力示意圖。

18．如圖所示，只閉合開關S1，風扇M和燈泡都不工作；只閉合開關S2，燈泡工作；同時閉合開關S1、S2，燈泡和風扇M都工作，請按要求把電路連接完整。
??

五、實驗題
19．如圖所示，在“比較不同物質吸熱情況”的實驗中，各取質量為50g、初溫為20℃的水和食用油分別裝在兩個相同的燒杯中，用兩個相同的酒精燈加熱，每隔1min記錄一次數據，如下表所示。
????
物質
加熱時間/min
消耗酒精/g
末溫度/℃
物質
加熱時間/min
消耗酒精/g
末溫度/℃
食用油
1
0. 5
54
水
1
0. 5
35
2
1. 0
88
2
1. 0
50
3
1. 5
122
3
1. 5
65
（1）分析實驗數據可知，__________（選填“水”或“食用油”）的吸熱能力更強；
（2）實驗中主要用到的科學探究方法有控制變量法和__________法；
（3）根據表中記錄的數據，則2min內食用油吸收的熱量是__________J，所使用的酒精燈的加熱效率為__________（q酒精=3.0×107J/kg，c水=4.2×103J/(kg·℃)）。
20．同學們?yōu)榱颂骄科矫骁R成像的特點，準備了平面鏡、玻璃板、兩支相同的蠟燭A和B、光具座、光屏等實驗器材。
??
（1）如圖所示，將一只點燃的蠟燭A放置在光具座的甲位置，選用__________（選填“平面鏡”或“玻璃板”）豎直放置在乙位置，未點燃的蠟燭B放置在乙位置右側，移動蠟燭B到丙位置時，發現蠟燭B與蠟燭A的像完全重合；
（2）取下蠟燭B，并在丙位置處放一光屏，光屏上不能承接到蠟燭A的像，說明平面鏡成的像是__________（選填“實像”或“虛像”）；
（3）接著同學們想利用上述裝置探究凸透鏡成像規律，將乙處器材換成一個凸透鏡，再將蠟燭A移至35cm刻度線處，丙位置的光屏上恰好出現了燭焰清晰的像，生活中的__________（選填“照相機”“投影儀”或“ 放大鏡”）就是利用這一原理工作的。此時，用直徑相同、焦距更大的凸透鏡替換原凸透鏡，移動光屏也得到了清晰的像，則此時的像較原來的像__________（選填“變大”“變小”或“不變”）；
（4）在上一步實驗的基礎上，小明將一遠視鏡片放在凸透鏡與蠟燭之間，要使光屏上還能呈清晰的像，可將光屏適當向__________（選填“左”或“右”）移動。
21．如圖所示是某實驗小組探究“杠桿平衡條件”的實驗裝置（杠桿刻度均勻，每個鉤碼重0. 5N）。
??
（1）掛鉤碼前，杠桿如圖甲所示，此時正確的操作是向__________（選填“左”或“右”）調節杠桿兩端的螺母，使杠桿在水平位置平衡；
（2）接下來，在A、B兩處掛上如圖乙所示的鉤碼后，杠桿重新在水平位置平衡，若將A處的鉤碼拿掉一個，要便杠桿在水平位置再次平衡，則應將B處所掛鉤碼向__________（選填“左”或“右”）移動__________個格；
（3）某同學用彈簧測力計替代鉤碼，在B點豎直向下拉，然后將彈簧測力計繞B點逆時針旋轉一定角度至如圖丙所示位置，在旋轉過程中，要使杠桿始終在水平位置平衡，則彈測力計的示數將逐漸__________（選填“變大”或“變小”），原因是____________________。
22．小華利用如圖甲所示的電路來測量小燈泡的電功率，已知電源電壓3V且保持不變，小燈泡額定電壓為2.5V。

（1）請在圖甲中用筆畫線代替導線，將實物圖連接完整（要求：滑片P向右端移動時，燈變亮）；( )
（2）閉合開關后，小華發現小燈泡不發光，電流表示數幾乎為零，電壓表示數接近3V，則電路故障可能是____________________；
（3）排除電路故障后，重新開始實驗，小華從滑動變阻器接入電路阻值最大時開始記錄數據，得到小燈泡I-U圖像如圖乙所示，則小燈泡的額定功率為__________W；
（4）測出小燈泡的額定功率后，小華又把燈泡兩端的電壓調為其額定電壓的一半，發現測得的實際功率不等于其額定功率的，此時它的實際功率__________（選填“大于”或“小于”），原因是__________；
（5）實驗中，有甲“15Ω 2A”、乙“25Ω 2A”、丙“30Ω 2A”三種規格的滑動變阻器供選擇，小華在該實驗中選用的是__________（選填“甲”“乙”或“丙”）。

六、計算題
23．如圖所示，某同學用阿基米德原理測量一種未知液體的密度，他把底面積為的圓柱體物塊，用細繩懸掛在彈簧測力計上，讀出示數后，將物塊浸入該液體中，浸入液體中的深度h=10cm，容器底面積為，g取10N/kg。求：
（1）物塊所受的浮力；
（2）液體的密度；
（3）物塊浸入前后，液體對容器底的壓強變化量。
??
24．小華家有一個標有“220V 2200W”的即熱式水龍頭，在使用時發現不能滿足家人對冬夏兩季水溫的需求，于是他增加了兩個相同的發熱電阻R和兩個指示燈（指示燈電阻不計），設計了如圖甲所示的電路進行改進，其中為改進前水龍頭的發熱電阻，開關可以同時與a、b相連或只與c相連，使其具有兩檔工作狀態（忽略發熱電阻阻值的變化）。
（1）請求出的阻值；
（2）改進前，小華關閉家中其他電器，只讓該水龍頭工作，發下家中電能表（如圖乙所示）1min轉20r，請求出此時該水龍頭的實際功率；
（3）改進后，水龍頭正常工作時兩檔電功率之比為4∶1，請求出正常工作時高溫檔的電功率。
??

參考答案：
1．C
【詳解】A．聲音是由物體的振動產生的，該樂器發出的聲音是由空氣柱振動產生的，故A正確，不符合題意；
B．聲音的傳播需要介質，現場觀眾聽到的聲音是通過空氣傳入人耳的，故B正確，不符合題意；
C．開幕式現場附近禁止車輛鳴笛，是為了減少噪聲的產生，是在聲源處減弱噪聲，故C錯誤，符合題意；
D．小男孩演奏時用手按下不同的按鍵，聲音的振動頻率不同，則聲音的音調也不同，故D正確，不符合題意。
故選C。
2．B
【詳解】平面鏡成像的原理是光的反射。
A．樹蔭下的圓形光斑是由光的直線傳播形成的，故A不符合題意；
B．街頭路口的反光鏡的成像原理是光的反射，故B符合題意；
C．人臉識別機的鏡頭是一個凸透鏡，其成像原理是光的折射，故C不符合題意；
D．影子是由光的直線傳播形成的，故D不符合題意。
故選B。
3．A
【詳解】A．教室門的高度高于正常成年男性的身高，約為2.2m，故A符合實際；
B．家用節能燈的工作電流較小，約為0.05A，故B不符合實際；
C．人體的體溫約為37℃，感覺舒適的室溫約為23℃，故C不符合實際；
D．一個籃球的質量約為550g，故D不符合實際。
故選A。
4．D
【詳解】A．夏季從冰箱冷藏室取出的飲料瓶外壁出現水珠是水蒸氣遇冷液化形成的小水珠，需要放熱，故A錯誤；
B．新疆吐魯番地區修建坎兒井可以減慢水的蒸發，蒸發屬于汽化現象，需要吸熱，故B錯誤；
C．北方冬季窗玻璃上出現冰花是水蒸氣由氣態直接變?yōu)楣虘B(tài)，是凝華現象，需要放熱，故C錯誤；
D．衣柜里的樟腦球變小或消失是由固態直接變?yōu)闅鈶B(tài)，是升華現象，需要吸熱，故D正確。
故選D。
5．C
【詳解】A．勻速行駛的動車組轉彎時其速度方向發生了改變，故其運動狀態改變，故A錯誤；
B．慣性不是力，不能說受到慣性的作用，故B錯誤；
C．動車鐵軌下方鋪放枕木，壓力不變時，增大了受力面積從而減小壓強，故C正確；
D．乘客在座位上休息時，乘客對座椅的壓力作用在座椅上，乘客受到的支持力作用在乘客身體上，兩個力作用在不同的物體上，故不是一對平衡力，故D錯誤。
故選C。
6．A
【詳解】A．氣體對紙筒做功，紙筒飛出，瓶內氣體內能減小，溫度降低，氣體內能轉化為紙筒的機械能，故A正確；
B．能聞到酒精的氣味說明酒精分子在永不停息地做無規則運動，故B錯誤；
C．熱值是燃料的一種特性，其大小只與燃料的種類有關，與燃料是否充分燃燒無關，所以酒精不全燃燒時熱值不變，故C錯誤；
D．燃?xì)馔苿蛹埻诧w出去，將內能轉化為機械能，而內燃機的做功沖程也將內能轉化機械能，因此燃?xì)馔苿蛹埻诧w出的過程相當于內燃機的做功沖程，故D錯誤。
故選A。
7．C
【詳解】由題意知開關S1或開關S2均可接通電路，所以S1、S2并聯，開關S3斷開手機解鎖功能暫停，說明S3位于電路干路．故C項符合題意；
8．B
【詳解】A．實心球在最高點時，具有水平方向的速度，故動能不為零，A錯誤。
B．實心球從O點運動到A點時，高度增大，重力勢能增大，速度減小，動能減小，故為動能轉化為重力勢能，故B正確；
C．實心球從O點運動到B點，速度先減小后增大，所以動能先減小后增大，故C錯誤；
D．因為不及空氣阻力，只有動能和重力勢能之間進行轉化，機械能守恒，故D錯誤。
故選BC。
9．C
【詳解】由題意可知，汽車剎車時的能量回收裝置是利用電磁感原理工作的，其工作時閉合電路中的線圈做切割磁感線運動，電路中產生感應電流，將機械能轉化為電能。
A．將通電導線靠近小磁針后，小磁針會發生偏轉，說明電流周圍有磁場，是電流的磁效應，故A不符合題意；
B．電鈴的主要部件是電磁鐵，是利用電流的磁效應工作的，故B不符合題意；
C．對著動圈式話筒說話，聲波引起膜片振動，會帶動線圈做切割磁感線運動，電路中產生感應電流，將機械能轉化為電能，其原理是電磁感應現象，故C符合題意；
D．動圈式揚聲器工作時，通電線圈在磁場中受到力振動，將電能轉化為機械能而發聲，故D不符合題意。
故選C。
10．D
【詳解】A．由題意可知，繩子自由端移動的速度為v=0.6m/s，且動滑輪上有兩股繩子承重，故可得汽車移動的速度為

B．汽車移動的距離為s0=1.2m，故繩子自由端移動的距離為
s=2s0=2×1.2m=2.4m
繩子自由端的拉力為F=1000N，故由W=Fs可得，拉力F做的功為
W總=Fs=1000N×2.4m=2400J
故B錯誤；
C．因滑輪組的機械效率為80%，故可得滑輪組所做的有用功為

由W=Fs可得，汽車受到繩子的拉力為

因汽車在水平方向上受到向左的繩子拉力F0和向右的摩擦力f，由力的平衡可得，汽車受到的摩擦力為
f=F0=1600N
故C錯誤；
D．由P=Fv可得，拉力F所做的有用功的功率為
P有=F0v0=1600N×0.3m/s=480W
故D正確。
故選D。
11．BC
【詳解】A．設冰塊B排開鹽水的體積為V排，故由阿基米德原理可得，冰塊B漂浮時所受浮力為
F浮B=ρ鹽水gV排=GB
設冰塊B完全熔化成水后的體積為V水，因冰熔化成水的質量不變，故由可得
GB=ρ水gV水=ρ鹽水gV排
因鹽水的密度大于水的密度，故可得冰塊B排開鹽水的體積小于冰塊B完全熔化成水后的體積，故冰塊B完全熔化后，容器中液面會上升，故A錯誤；
B．由圖中可知，冰塊B未完全熔化時，物體A排開液體的體積大于冰塊B排開液體的體積，故由阿基米德原理可知，此時A受到的浮力比B大，故B正確；
C．冰塊B完全熔化后，鹽水的密度減小，此時A物體的密度大于鹽水的密度，故A物體會沉底，A物體排開液體的體積不變，而液體的密度減小，故由F浮=ρ液gV排可知，冰塊B完全熔化后，A物體所受浮力減小，故C正確；
D．冰塊B完全熔化前后，整體的重力不變，故由受力分析可知，容器對桌面的壓力不變，且受力面積不變，故由可知，冰塊B完全熔化前后，容器對桌面的壓強不變，故D錯誤。
故選BC。
12．ACD
【詳解】AB．燈泡的額定電流為

燈泡的電阻為

只閉合開關S時，滑動變阻器與燈泡串聯?；瑒幼冏杵鞯幕琍從阻值最大處移動到某一位置時，電阻減小，電流增大，故阻值最大時，電流為I＝0.4A。滑動變阻器電阻最大時

當小燈泡正常發光時

代入數據，聯立以上兩式，解得U=24V，R滑=48Ω，故A正確，B錯誤；
C．所有開關閉合后，R與R0并聯，R0兩端電壓和滑動變阻器兩端電壓均為U=24V，根據P=UI知，當通過滑動變阻器電流最大時，此時電流表示數達到最大，滑動變阻器的功率最大，此時R0通過的電流為

則通過R的電流為

故滑動變阻器的最大功率為

故C正確。
D．根據P=UI知，當電路總電流最小，電阻最大時，電功率最小，此時應將滑動變阻器與燈泡串聯，且滑動變阻器滑片置于阻值最大值處，由AB可知，此時電路中的電流為0.4A，故電路中消耗的最小功率為

故D正確。
故選ACD。
13． 大氣壓 不屬于
【詳解】[1]由圖甲可知，外界大氣壓作用在水面上，會使得瓶中的水保持一定的高度，不會全部流出。
[2]由圖乙可知，B玻璃球上端封閉，故不構成連通器。
14． N 北方
【詳解】[1]當閉合電路開關S后，電流從螺線管右端流入，左端流出，根據安培定則可知，螺線管左端為N極；由于磁體的B端與通電螺線管左端相互排斥，根據同名磁極相互排斥可知，B端是磁體的N極。
[2]由于地磁的N極在地理的南極附近，地磁的S極在地理的北極附近，且磁體受地磁場的影響，所以磁體靜止時，B端（N極）會指向地理的北方。
15． 電磁波 核裂變
【詳解】[1]電磁波可傳遞信息且速度接近于光速。故華為5G通信是利用電磁波傳遞信息的。
[2]目前核聚變技術尚不可控。泰山核電站是利用可控的核裂變的鏈?zhǔn)椒磻?yīng)發電的。
16． 2 水平向右 4

【詳解】[1][2]由圖中可知，物體B相對于木板A向左運動，故可知物體B受到水平向右的木板A的摩擦力f，物體B同時受到水平向左的彈簧測力計的拉力F拉，由力的平衡可得，物體B所受摩擦力的大小為
f=F拉=2N
方向水平向右。
[3]由力的作用的相互性可知，木板A受到水平向左的物體B的摩擦力f′，且對木板A受力分析可知，木板A在水平方向上受到向右的拉力F和向左的地面的摩擦力f地，由力的平衡可得
F=f地+f′
解得地面對木板A的摩擦力為
f地=F-f′=6N-2N=4N
方向水平向左。
17．
【詳解】光滑的斜面，即不計斜面對物體的摩擦力，木塊受到重力、斜面的彈力和彈簧的彈力，重力方向豎直向下，斜面彈力與斜面垂直向上，彈簧彈力平行于斜面向上。如圖所示：

18．??
【詳解】由題意可知，只閉合開關S1，風扇M和燈泡都不工作；只閉合開關S2，燈泡工作；同時閉合開關S1、S2，燈泡和風扇M都工作，因此風扇M和燈泡并聯，開關S1控制風扇M，開關S2控制燈泡，且開關接在火線與用電器之間，如圖所示：
??
19． 水 轉換 6.3×103 21%
【詳解】（1）[1]由表中數據可知，相同質量的水和食用油，吸收相同熱量時，食用油的溫度變化量更大，故可知水的吸熱能力更強。
（2）[2]實驗中為了控制無關變量，應控制水和食用油的質量和初溫相同，故運用了控制變量法，將水和食用油吸收熱量的多少轉化為加熱時間，運用了轉換法。
（3）[3][4]因2min內水和食用油吸收的熱量相同，故由Q=cmΔt可得
Q吸=c水m水Δt水=c油m油Δt油=4.2×103J/(kg·℃)×0.05kg×(50℃-20℃)=6.3×103J
由Q=mq可得，酒精完全燃燒釋放的熱量為
Q放=m酒精q酒精=1×10-3kg×3.0×107J/kg=3.0×104J
故可得所使用的酒精燈的加熱效率為

20． 玻璃板
虛像 投影儀 變大 左
【詳解】（1）[1]玻璃既能透光又能反射光使物體成像，能看到前面物體在玻璃板后面成的像，也能看到玻璃板后面的物體，便于確定像的位置。所以實驗中用玻璃板代替平面鏡。
（2）[2]實像能用光屏承接，虛像不能用光屏承接，光屏上沒有承接到A的像，說明成的是虛像。
（3）[3]由圖可知，將蠟燭A移至35cm刻度線處，此時物距小于像距，成的是倒立、放大的實像，故屬于投影儀的成像原理。
[4]當焦距變大時，光線會聚會晚一些，像距變大，所成的像會變大。
（4）[5]遠視眼鏡片是凸透鏡，對光線有會聚作用，將其放在中間，成像會往左移動，故將光屏適當向左移動。
21． 右 左 2 變大 動力臂逐漸減小
【詳解】（1）[1]由圖甲可知，此時杠桿左端重，右端輕，故此時應向右調節杠桿的平衡螺母，使杠桿水平平衡。
（2）[2][3]設杠桿每格的長度為l，每個鉤碼的重力為G，杠桿重新在水平位置平衡，若將A處的鉤碼拿掉一個，要便杠桿在水平位置再次平衡，則此時杠桿左端的力臂為FA=6l，杠桿右端鉤碼的重力為GB=3G，杠桿水平平衡時，由杠桿的平衡條件可得
G×6l=3G×lB
解得杠桿B端力臂的長度為

故可知應將B處所掛鉤碼向左移動2個格。
（3）[4][5]由圖丙可知，在旋轉過程中，杠桿保持水平平衡，動力臂逐漸減小，而阻力與阻力臂不變，故由杠桿的平衡條件可知，動力逐漸增大，即彈簧測力計的示數將逐漸變大。
22． ?? 小燈泡斷路 0.75 大于 燈泡的電阻隨電壓的增大而增大 乙
【詳解】（1）[1]滑片P向右端移動時，燈變亮，說明此時電路中電流變大，故由歐姆定律可知，此時滑動變阻器接入電路中的阻值變小，故滑動變阻器應接入右下接線柱，電路連接如下圖所示

（2）[2]閉合開關后，小華發現小燈泡不發光，電流表示數幾乎為零，說明電路中存在斷路，而電壓表示數接近3V，說明電路故障可能是小燈泡斷路，此時電壓表直接串聯進電路，相當于測量電源電壓。
（3）[3]由圖丙可知，小燈泡兩端電壓為2.5V時，流過小燈泡的電流為I=0.3A，故由P=UI可得，小燈泡的額定電壓為
P=UI=2.5V×0.3A=0.75W
（4）[4][5]由圖乙可知，小燈泡的電阻隨兩端電壓的減小而減小，把燈泡兩端的電壓調為其額定電壓的一半后，由可知，若小燈泡的電阻不變，則其實際功率應為其額定功率的，而將燈泡兩端電壓調小后，其實際電阻也隨之減小，故可知此時它的實際功率

（5）[6]由題意可知，小燈泡兩端電壓為U燈=0.5V時，由串聯電路的電壓規律可得，此時滑動變阻器兩端電壓為
U滑=U-U燈=3V-0.5V=2.5V
此時電路中的電流最小為I0=0.1A，故由歐姆定律可得，此時滑動變阻器接入電路中的阻值最大為

可知滑動變阻器的最大阻值為25Ω，故應選擇乙滑動變阻器。
23．（1）0.8N；（2）0.8×103kg/m3（3）200Pa
【詳解】解：（1）由第一個圖可知，物塊的重力G=3N，由第二個圖可知，物塊浸入液體中時的拉力F拉=2.2N，則物塊所受的浮力
F浮=G-F拉=3N-2.2N=0.8N
（2）物塊浸入液體中的體積，即排開液體的體積
V排=Sh=10cm2×10cm=100 cm3=1×10-4m3
根據F浮=ρ液gV排得，液體的密度

（3）容器的底面積
S=40cm2=4×10-3m2
物塊浸入后，液面升高的高度

液體對容器底的壓強變化量

答：（1）物塊所受的浮力是0.8N；
（2）液體的密度是0.8×103kg/m3；
（3）物塊浸入前后，液體對容器底的壓強變化量是200Pa。
24．（1）；（2）；（3）
【詳解】解：（1）根據可得，的阻值為

（2）根據圖乙可知，當電能表轉600r時，消耗的電能為，當轉20r時，消耗的電能為

則此時該水龍頭的實際功率為

（3）由電路圖可知，將開關S與a、b相連時，電阻R與R0并聯，電阻較小，根據

可知，此時電路的總功率最大，水龍頭處于高溫狀態，由電路圖可知，將開關S與c相連時，R與R0串聯，總電阻較大，總功率較小，水龍頭處于低溫狀態，因為水龍頭分別處于高溫?fù)跖c低溫?fù)鯐r，兩檔電功率之比為4∶1，則有


由于水龍頭分別處于高溫?fù)跖c低溫?fù)鯐r，兩檔電功率之比為4:1，可得

解得

則高溫?fù)鯐r的電功率為

答：（1）的阻值為；
（2）該水龍頭的實際功率為；
（3）正常工作時高溫檔的電功率為。
