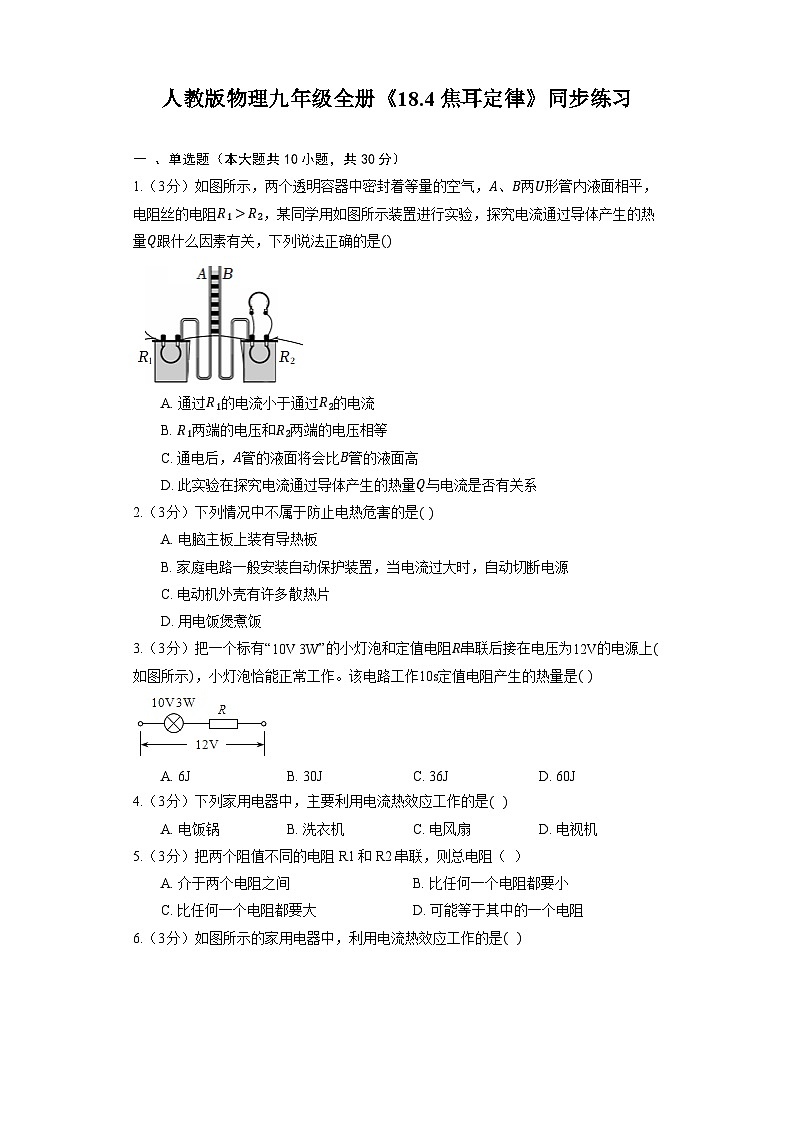

 人教版物理九年級全冊《18.4 焦耳定律》同步練習 一 、單選題（本大題共10小題，共30分）1.（3分）如圖所示，兩個透明容器中密封著等量的空氣，、兩形管內液面相平，電阻絲的電阻，某同學用如圖所示裝置進行實驗，探究電流通過導體產生的熱量跟什么因素有關，下列說法正確的是
 A. 通過的電流小于通過的電流
B. 兩端的電壓和兩端的電壓相等
C. 通電后，管的液面將會比管的液面高
D. 此實驗在探究電流通過導體產生的熱量與電流是否有關系2.（3分）下列情況中不屬于防止電熱危害的是A. 電腦主板上裝有導熱板
B. 家庭電路一般安裝自動保護裝置，當電流過大時，自動切斷電源
C. 電動機外殼有許多散熱片
D. 用電飯煲煮飯3.（3分）把一個標有“”的小燈泡和定值電阻串聯后接在電壓為的電源上如圖所示，小燈泡恰能正常工作。該電路工作定值電阻產生的熱量是
 A.  B.  C.  D. 4.（3分）下列家用電器中，主要利用電流熱效應工作的是A. 電飯鍋 B. 洗衣機 C. 電風扇 D. 電視機5.（3分）把兩個阻值不同的電阻R1和R2串聯，則總電阻（  ）A. 介于兩個電阻之間 B. 比任何一個電阻都要小
C. 比任何一個電阻都要大 D. 可能等于其中的一個電阻6.（3分）如圖所示的家用電器中，利用電流熱效應工作的是A. 筆記本電腦 B. 電冰箱

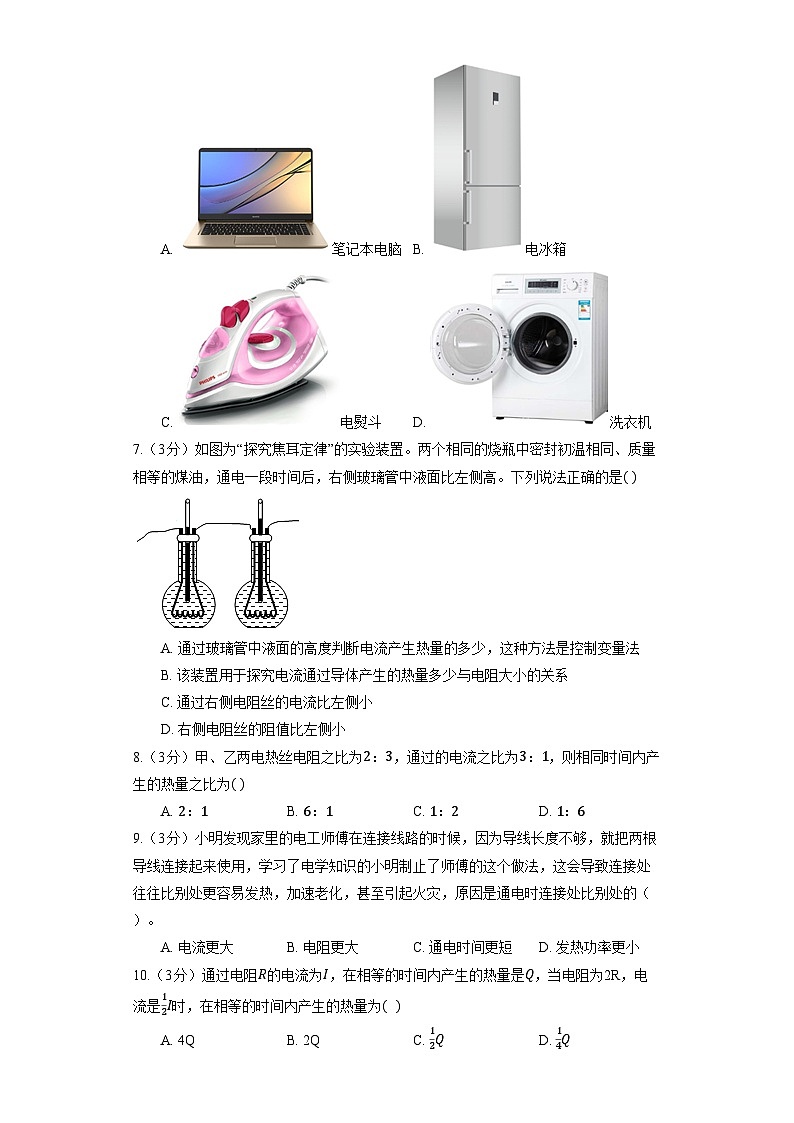

C. 電熨斗 D. 洗衣機7.（3分）如圖為“探究焦耳定律”的實驗裝置。兩個相同的燒瓶中密封初溫相同、質量相等的煤油，通電一段時間后，右側玻璃管中液面比左側高。下列說法正確的是
 A. 通過玻璃管中液面的高度判斷電流產生熱量的多少，這種方法是控制變量法
B. 該裝置用于探究電流通過導體產生的熱量多少與電阻大小的關系
C. 通過右側電阻絲的電流比左側小
D. 右側電阻絲的阻值比左側小8.（3分）甲、乙兩電熱絲電阻之比為：，通過的電流之比為：，則相同時間內產生的熱量之比為A. ： B. ： C. ： D. ：9.（3分）小明發現家里的電工師傅在連接線路的時候，因為導線長度不夠，就把兩根導線連接起來使用，學習了電學知識的小明制止了師傅的這個做法，這會導致連接處往往比別處更容易發熱，加速老化，甚至引起火災，原因是通電時連接處比別處的（    ）。A. 電流更大 B. 電阻更大 C. 通電時間更短 D. 發熱功率更小10.（3分）通過電阻的電流為，在相等的時間內產生的熱量是，當電阻為，電流是時，在相等的時間內產生的熱量為A.  B.  C.  D. 二 、填空題（本大題共5小題，共20分）11.（4分）無水箱式電熱水器具有體積小、加熱快的優點，圖甲是它的工作原理圖。?
?

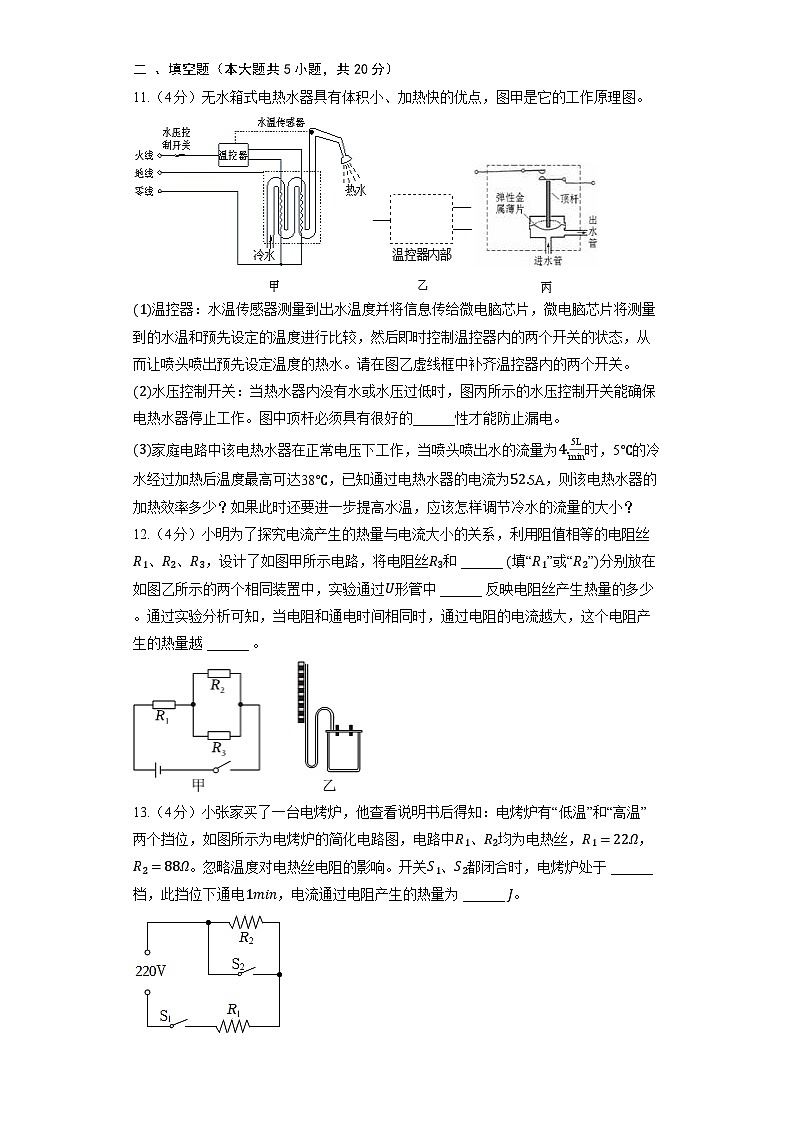

溫控器：水溫傳感器測量到出水溫度并將信息傳給微電腦芯片，微電腦芯片將測量到的水溫和預先設定的溫度進行比較，然后即時控制溫控器內的兩個開關的狀態，從而讓噴頭噴出預先設定溫度的熱水。請在圖乙虛線框中補齊溫控器內的兩個開關。?
水壓控制開關：當熱水器內沒有水或水壓過低時，圖丙所示的水壓控制開關能確保電熱水器停止工作。圖中頂桿必須具有很好的______性才能防止漏電。?
家庭電路中該電熱水器在正常電壓下工作，當噴頭噴出水的流量為時，的冷水經過加熱后溫度最高可達，已知通過電熱水器的電流為，則該電熱水器的加熱效率多少？如果此時還要進一步提高水溫，應該怎樣調節冷水的流量的大?。?/span>12.（4分）小明為了探究電流產生的熱量與電流大小的關系，利用阻值相等的電阻絲、、，設計了如圖甲所示電路，將電阻絲和 ______ 填“”或“”分別放在如圖乙所示的兩個相同裝置中，實驗通過形管中 ______ 反映電阻絲產生熱量的多少。通過實驗分析可知，當電阻和通電時間相同時，通過電阻的電流越大，這個電阻產生的熱量越 ______ 。
 13.（4分）小張家買了一臺電烤爐，他查看說明書后得知：電烤爐有“低溫”和“高溫”兩個擋位，如圖所示為電烤爐的簡化電路圖，電路中、均為電熱絲，，。忽略溫度對電熱絲電阻的影響。開關、都閉合時，電烤爐處于 ______ 檔，此擋位下通電，電流通過電阻產生的熱量為 ______ 。
 14.（4分）圖示電路中，電源電壓不變，電阻，，閉合開關，電流表的示數為，則通電電阻產生的熱量為 ______ 。
 15.（4分）用電熱水器銘牌如圖甲所示把質量為水由加熱到，水吸收的熱量是______J.電熱水器是利用電流的______工作的。若電熱轉化效率為，加熱水的過程中，圖乙所示的電能表的轉盤轉過______轉。?
 三 、簡答題（本大題共2小題，共12分）16.（6分）初春時節，新冠疫情來襲，小征的爸爸是一名志愿者，每天結束忙碌的工作后，為了小區的群眾安全，義務到小區門衛崗亭值夜班，崗亭里沒有暖氣，為了給爸爸取暖，小征把家里的電取暖器送到崗亭使用。接通電源工作一段時間后，小征發現電阻絲熱的發紅，而連接電阻絲的導線卻不怎么熱。請你根據學過的物理知識，幫助小征解釋產生此現象的原因。
 17.（6分）如圖是一個手持電熨斗，它操作方便．通電后用它夾住潮濕衣服的袖口、領口來回拉伸，就可以實現燙熨．請你用學過的知識回答問題： ?
電熨斗的發熱原理是什么？ ?
衣服上方的“白氣“是計么物態變化形成的？ ?
它是通過什么方式改變衣服內能的？
 四 、實驗題（本大題共1小題，共6分）18.（6分）探究電流通過導體產生的熱量的實驗，用圖甲或乙都可以。為了縮短實驗時間，甲圖容器里用的是煤油而不是水，原因是煤油比水的 ______ 小，升溫快；乙圖容器里用的是氣體而不是液體，原因是氣體比液體受熱體積變化 ______ 。若圖乙通電相同時間，。氣球、、、體積由大到小的順序是 ______ 。?
 五 、計算題（本大題共2小題，共24分）19.（12分）一臺電熱水器的銘牌上標有“”字樣，電熱水器中裝有的水，將這些水從加熱到電熱器正常工作了，。求：?
這些水從加熱到需要吸收的熱量；?
該電熱器的效率保留百分號前一位小數。20.（12分）如圖為小穎同學設計的電熱水器的原理圖，該電熱水器具有加熱、保溫功能。圖中電磁繼電器線圈電阻不計、熱敏電阻、保護電阻、電壓恒為的電源、導線等組成控制電路。當電磁鐵線圈中的電流時，繼電器上方觸點和觸點接通；當電磁鐵線圈中的電流時，電磁鐵的銜鐵被吸下，繼電器下方觸點和觸點、接通。熱敏電阻中允許通過的最大電流，其電阻隨溫度變化的規律如圖，熱敏電阻和加熱電路中的三只電阻、、均置于儲水箱中。已知、、、。?
?
銜鐵被吸下時，加熱電路的總電阻是多大？?
保溫狀態下，若加熱電路的發熱功率等于熱水器散熱功率的，求分鐘內熱水器散失的熱量。?
為使控制電路正常工作，保護電阻的阻值至少為多大？若為該值，銜鐵剛好被吸下時儲水箱中水溫是多少？
答案和解析1.【答案】C;【解析】解：、由題知，電阻絲的電阻，裝置中右側兩電阻并聯后再與串聯，并聯電路干路電流等于各支路電流之和，所以，故錯誤；?
根據可知兩端的電壓大于兩端的電壓，故錯誤；?
、電阻絲的電阻，而通過電阻的電流大于的電流，通電時間相同，由可知，容器中電阻產生的熱量多，則管的液面將會比管的液面高，故正確；?
、容器中兩電阻的阻值不同，通過兩電阻的電流不同，根據控制變量法可知此實驗不能探究電流通過導體產生的熱量與電流是否有關，故錯誤。?
故選：。?
在串聯電路中電流處處相等；在并聯電路中干路電流等于支路電流之和；根據比較和兩端的電壓；?
利用焦耳定律分析判斷；?
電流產生的熱量跟電流大小、電阻大小、通電時間有關，根據控制變量法分析可知。?
此題主要考查的是學生對“電流通過導體產生的熱量與電流的關系”實驗的理解和掌握，注意控制變量法和轉換法的運用，同時考查了學生對焦耳定律的理解和應用。
 2.【答案】D;【解析】解：電腦主板上裝有導熱板是為把各電器元件產生的熱量及時散失掉，故不符合題意；?
B.家庭電路一般安裝自動保護裝置，當電流過大時，自動切斷電路，是防止由于電熱而引起火災，故不符合題意；?
C.電動機外殼有許多散熱片，是通過增大散熱面積來防止電熱的危害的，故不符合題意；?
D.用電飯煲煮飯，是應用電熱的例子，故符合題意。?
故選：。?
電流通過導體時，導體本身要發熱，叫做電流的熱效應，產生的電熱有時是有害的，必須及時排出。?
此題主要考查對電熱的應用及預防措施的了解，用電器工作時如果溫度過高，會造成危害，要考慮如何散熱。
 3.【答案】A;【解析】解：燈泡正常發光時的電壓，功率，?
因串聯電路中各處的電流相等，?
所以，由可得，燈泡正常發光時電路中的電流：，?
因串聯電路中總電壓等于各分電壓之和，?
所以，兩端的電壓：，?
該電路工作定值電阻產生的熱量：。?
故選：。?
燈泡正常發光時的電壓和額定電壓相等，根據串聯電路的電流特點和求出電路中的電流，根據串聯電路的電壓特點求出兩端的電壓，根據求出該電路工作定值電阻產生的熱量。?
此題主要考查了串聯電路的特點和歐姆定律、電功率公式、電功公式的應用，要注意燈泡正常發光時的電壓和額定電壓相等。
 4.【答案】A;【解析】解： ?
洗衣機、電風扇主要是把電能轉化為機械能，電視機在工作時，主要將電能轉化為光能和聲能，故不合題意； ?
只有電飯鍋是把電能轉化為內能，是利用電流的熱效應，符合題意． ?
故選A．?
電流的熱效應就是把電能轉化為內能．可從能量轉化的角度分析哪一用電器是利用了電流的熱效應． ?
這道題主要考查學生對：電流的熱效應，以及電能和其它形式能的相互轉化．是一道基礎題．
 5.【答案】C;【解析】解：由串聯電阻規律可知，串聯電阻的總電阻比任何一個分電阻的阻值都大．?
故選 C．
 6.【答案】C;【解析】解： ?
A、電腦主要是把電能轉化為光能和聲能等，不是利用電流熱效應工作的，故A不合題意； ?
B、電冰箱工作時主要是壓縮機消耗電能，主要將電能轉化為機械能，不是利用電流熱效應工作的，故B不合題意； ?
C、電熨斗工作時主要將電能轉化為內能，是利用電流熱效應工作的，故C符合題意； ?
D、洗衣機工作時主要是電動機消耗電能，主要將電能轉化為機械能，不是利用電流熱效應工作的，故D不合題意。 ?
故選：。?
電流通過導體要發熱的現象叫做電流的熱效應，電飯煲、電飯鍋、電爐、電烙鐵等都是利用電流的熱效應制成的加熱設備，工作時消耗電能轉化為內能。?
該題考查了電流的熱效應的應用及其能量轉化，利用熱效應工作的電器特點是把電能主要轉化成內能。
 7.【答案】B;【解析】解：?
、通過玻璃管中液面的高度判斷電流產生熱量的多少，這屬于轉換法，故錯誤；?
、由圖知，兩電阻絲串聯，根據串聯電路的電流特點可知，各處的電流是相同的；通過電阻絲的電流和通電時間均相同，由于左右兩側電阻絲的阻值不同，所以探究的是電流通過導體產生的熱量多少與電阻大小的關系，故正確，錯誤；?
、兩個相同的燒瓶中密封初溫相同、質量相等的煤油，通電一段時間后，右側玻璃管中液面比左側高，說明電流通過右側電阻絲產生的熱量多；電流和通電時間均相同，根據焦耳定律可知，右側電阻絲的阻值大，故錯誤。?
故選：。?
根據轉換法分析；?
根據控制變量法分析；?
在串聯電路中，各處的電流是相同的；?
形管中的液面越高，表明產生的熱量越多，結合焦耳定律進行解答。?
該題考查了控制變量法和轉換法在焦耳定律實驗中的應用，注意兩導體串聯時電流相等，導體產生熱量的多少是通過形管液面的變化來反映的。
 8.【答案】B;【解析】解：由題意可知，：：，：：，?
由可得，在相同時間內產生的熱量之比：，故正確。?
故選：。?
知道兩導體的電阻之比和通過的電流之比，根據焦耳定律求出相同時間內產生的熱量之比。?
此題主要考查了焦耳定律計算公式的應用，是一道常見題目。
 9.【答案】B;【解析】略
 10.【答案】C;【解析】解：原來電阻通電時間為時產生的熱量：?
，?
電阻為，電流是時，在相等的時間內產生的熱量：?
?
故選C．?
知道通過電阻的電流為，根據焦耳定律得出在時間內產生的熱量；當電阻為，電流是時，根據焦耳定律求在相等的時間內產生的熱量．?
該題考查了學生對焦耳定律的掌握和運用，屬于基礎題目．
 11.【答案】絕緣;【解析】解：經分析可知，兩電熱絲可以獨立工作，且各有一個開關控制，故溫控器內的兩個開關如下圖方式連接：?
?
為防止漏電，水壓控制開關的頂桿必須具有很好的絕緣性；?
設加熱時間，則加熱水的體積：?
，?
由可得，加熱水的質量：?
，?
水吸收的熱量：?
?
?
，?
消耗的電能：?
，?
則加熱效率：?
，?
每分鐘消耗的電能一定，即水吸收的熱量一定，要提高水溫，應減小加熱水的質量，即減小進入熱水器的冷水的流量。?
答：如上圖所示；?
絕緣；?
該電熱水器的加熱效率為；進一步提高水溫的可行措施：調小進入熱水器的冷水的流量。?
由甲圖可知，溫控器控制兩個電熱絲的通斷，微電腦芯片通過比較測量到的水溫和預先設定的溫度確定兩電熱絲的工作，當水溫較低時兩個電熱絲均工作，水溫較高時讓其中的一個電熱絲工作即可，水溫高時兩電熱絲均不工作，據此可知兩開關并聯；?
由圖丙可知，頂桿與彈性金屬薄片和開關接觸，為防止漏電應具有很好的絕緣性；?
設加熱時間為，根據水的流量可知加熱水的體積，根據求加熱水的質量，利用求出水吸收的熱量，利用求出消耗的電能，再根據求出加熱效率；水吸收的熱量一定，要提高水溫，應減小加熱水的質量，據此進行解答。?
該題考查了開關電路圖的設計、頂桿性質的判斷和電功與熱量的綜合計算，明白無水箱式電熱水器的工作原理和特點是解答該題的關鍵。
 12.【答案】;【解析】解：圖中右側兩電阻并聯后再與左側電阻串聯，三個電阻大小相等，根據并聯和串聯電路電流的規律，通過左側電阻的電流大于通過右側電阻的電流，而通電時間相同，故可以研究電流產生的熱量與電流的關系；?
實驗中可以通過分別觀察兩個形管中液面高度差變化來比較電流通過電阻絲所產生熱量的多少；?
通過實驗分析可知，在電阻和通電時間一定時，通過導體的電流越大，導體產生的熱量越多。?
故答案為：、液面高度變化；多。?
電流通過導體產生的熱量與通過的電流、導體的電阻和通電時間有關，研究與其中一個因素的關系時，要控制另外兩個因素不變，結合串聯、并聯電路電流的規律分析；?
實驗中可以通過分別觀察兩個形管中液面高度差變化來比較電流通過電阻絲所產生熱量的多少；?
在電阻和通電時間一定時，通過導體的電流越大，導體產生的熱量越多。?
本題探究“導體產生的熱量與什么因素有關”，考查控制變量法、轉換法、串聯和并聯電路的規律及焦耳定律的運用。
 13.【答案】;【解析】解：當閉合，斷開，、串聯；當、閉合時，被短路，電路為的簡單電路；?
因串聯電路中的總電阻大于任一分電阻，所以由可知，電路為的簡單電路時，電路中的電阻最小，電功率最大，電烤爐為高溫擋；、串聯時，電路中的電阻最大，電功率最小，電烤爐為低溫擋；?
當、閉合時，電烤爐處于高溫擋時，電路為的簡單電路，此擋位下通電，電流通過電阻產生的熱量為：?
。?
故答案為：高溫；。?
由可知，當電源電壓一定時，電路電阻越大，功率越小，根據電路圖分析電路結構，結合串并聯電路電阻規律和可知各擋位時電路的連接，根據算出通電，電流通過電阻產生的熱量。?
此題主要考查了串聯電路的特點和歐姆定律、電功率和電功公式的靈活運用，正確的判斷電烤爐處于不同擋位時電路的連接方式是關鍵。
 14.【答案】72;【解析】解：設電源電壓為，根據并聯電路的電壓、電流關系可知：，解得。則通電電阻產生的熱量。?
故答案為：。?
并聯電路中，干路電流等于支路電流之和。?
在純電阻電路中，電阻產生的熱量可用焦耳定律或其變形式進行計算。?
本題我們還可以根據并聯電路的分流特點，用比例法求得通過的電流，然后再用焦耳定律求得其產生的熱量。
 15.【答案】4.2×106 ; 熱效應 ; 5000 ;【解析】解：水吸收的熱量：?
；?
電熱水器工作時把電能轉化為內能，是利用電流熱效應工作的；?
由可得，消耗的電能：?
，?
因“”知道每消耗電能表的轉盤轉圈，?
所以，電能表的轉盤轉過的圈數：?
。?
故答案為：；熱效應；。?
知道水的質量和比熱容以及初溫、末溫，根據求出水吸收的熱量；?
電流流過導體時導體發熱，這種現象是電流的熱效應；?
根據求出消耗的電能，“”知道每消耗電能表的轉盤轉圈，據此求出電能表的轉盤轉過的圈數。?
該題考查了吸熱公式和效率公式的應用以及電熱水器的原理等，明白電能表參數的含義是關鍵。
 16.【答案】答：因為電阻絲和導線是串聯，通過的電流相等。但電阻絲的電阻比導線的電阻大得多，根據Q=I2Rt，在電流和通電時間相同時，電阻越大，產生的熱量越多，所以電阻絲熱的發紅，而連接電阻絲的導線卻不怎么熱。;【解析】?
由焦耳定律知道，電流通過導體產生的熱量跟電流的平方、導體電阻大小和通電時間成正比。電阻絲和連接的導線串聯在電路中通過的電流相等、通電時間是相同的，而電阻絲的電阻比導線的電阻大，據焦耳定律分析判斷。?
此題主要考查對焦耳定律及應用、串聯電路電流關系的了解和掌握，知道電爐絲和相連接的銅導線為串聯是本題的關鍵。
 17.【答案】答： ?
電熨斗主要是利用電流的熱效應工作的； ?
燙熨衣服時，衣服上方的“白氣”是衣服上的水汽化出的水蒸氣，遇冷液化形成的小水滴； ?
在用電熨斗燙熨衣服時，衣服從電熨斗上吸收熱量，溫度升高，是通過熱傳遞改變衣服的內能的．;【解析】?
當電流通過電阻時，電流做功而消耗電能，產生了熱量，這種現象叫做電流的熱效應； ?
“白氣”是指的小液滴，它是水蒸氣遇冷發生液化的結果； ?
改變物體內能的方式有兩種：做功和熱傳遞． ?
本題通過燙熨衣服考查了電流的熱效應、液化現象和改變內能的方式，體現了物理來源于生活，又服務于社會的理念．
 18.【答案】比熱容  明顯  CDBA;【解析】解：?
因為煤油的比熱容較小，在質量和吸熱相同的情況下，溫度變化明顯，實驗效果更明顯；?
同等的氣體和液體，在受熱相同時，氣體的體積變化較明顯，易于觀察體積的變化；?
乙裝置中、并聯，電源電壓不變，時間相同時，根據可知，電阻越小產生的熱量越多，因此。?
甲裝置中、串聯，通過、的電流相同，時間相同時，根據可知，電阻越大產生的熱量越多，因此。?
由于串聯起分壓作用，因此串聯電路中、兩端電壓都小于電源電壓，故由可知，，；?
因此、、、四個氣球脹大的程度從大到小的排列順序是。?
故答案為：比熱容；明顯；。?
水和煤油相比，煤油的比熱容較小，質量相同的兩種物質，吸收相同的熱量，煤油的溫度變化較大；?
空氣受熱膨脹時體積較明顯；?
根據和進行分析，產生的熱量越大，氣球膨脹越大。?
此題通過實驗探究電流通過導體產生的熱量的影響關系、比熱容的應用，難度不大。
 19.【答案】解：?
（1）這些水從20℃加熱到30℃需要吸收的熱量：?
Q吸=cm（t-）?
=4.2×103J/（kg?℃）×50kg×（30℃-20℃）?
=2.1×106J；?
（2）由Q=W=Pt可得，電熱水器正常工作15min所產生的熱量：?
Q放=W=Pt=3000W×15×60s=2.7×106J；?
此熱水器的加熱效率：?
η=×100%=×100%≈77.8%。?
答：（1）這些水從20℃加熱到30℃需要吸收的熱量為2.1×106J；?
（2）此熱水器的加熱效率為77.8%。;【解析】?
知道水的質量和初溫、末溫以及比熱容，根據求出水吸收的熱量；?
電熱水器正常工作時的實際功率和額定功率相等，根據求出電熱水器正常工作所產生的熱量；?
水吸收的熱量和消耗電能產生熱量的比值即為熱水器的加熱效率。?
此題主要考查了電功與熱量的綜合計算，涉及到吸熱公式和電熱公式、效率公式的應用，是一道較為簡單的計算題。
 20.【答案】解：（1）由電路圖知：銜鐵被吸下時，R1、R2并聯，?
由并聯電路的特點知：=+?
電路總電阻R===22Ω；?
（2）由電路圖知，保溫狀態下：R2、R3串聯，?
10min加熱電路產生的熱量Q=t=×600s=1.32×105J，?
10分鐘內熱水器散失的熱量Q′===1.65×105J；?
（3）由圖乙可知，熱敏電阻的最小值是R=200Ω，?
當R最小，控制電路中的電流不超過最大值時，保護電阻R0阻值最小，?
由I0=得：保護電阻R0的最小值R0=-R=-200Ω=200Ω，?
由題意知，銜鐵剛好被吸下時，電路電流I=10mA=0.01A，?
此時電流總電阻R總===600Ω，?
此時熱敏電阻R=R總-R0=600Ω-200Ω=400Ω，?
由圖2可知，此時水溫為60℃。?
答：（1）銜鐵被吸下時，加熱電路的總電阻是22Ω；?
（2）10分鐘內熱水器散失的熱量是1.65×105J；?
（3）保護電阻R0的阻值至少為200Ω，?
銜鐵剛好被吸下時儲水箱中水溫是60℃。;【解析】?
由電路圖知：銜鐵被吸下，繼電器下方觸點和觸點、接通時，加熱電路中電阻最小，由可知電路功率最大，處于加熱狀態；當繼電器上方觸點和觸點接通時，加熱電路電阻較大，由可知電路功率較小，電路處于保溫狀態；?
銜鐵被吸下時，電阻與并聯，由并聯電路特點可以求出加熱電路的總電阻；?
先由功率公式求出加熱電路在保溫狀態下內電路產生的熱量，然后根據題意求出熱水器散失的熱量；?
由熱敏電阻的圖象找出熱敏電阻的最小阻值，此時電路電流最大，根據電路的最大電流求出控制電路保護電阻的最小阻值，這是控制電路正常工作的最小阻值；求出銜鐵剛好被吸下時熱敏電阻的阻值，然后由圖象找出該阻值對應的溫度，這就是儲水箱中水的溫度。?
