初中物理人教版九年級全冊第3節 電阻的測量復習練習題

這是一份初中物理人教版九年級全冊第3節 電阻的測量復習練習題，共13頁。試卷主要包含了3 電阻的測量》同步練習，10等內容，歡迎下載使用。

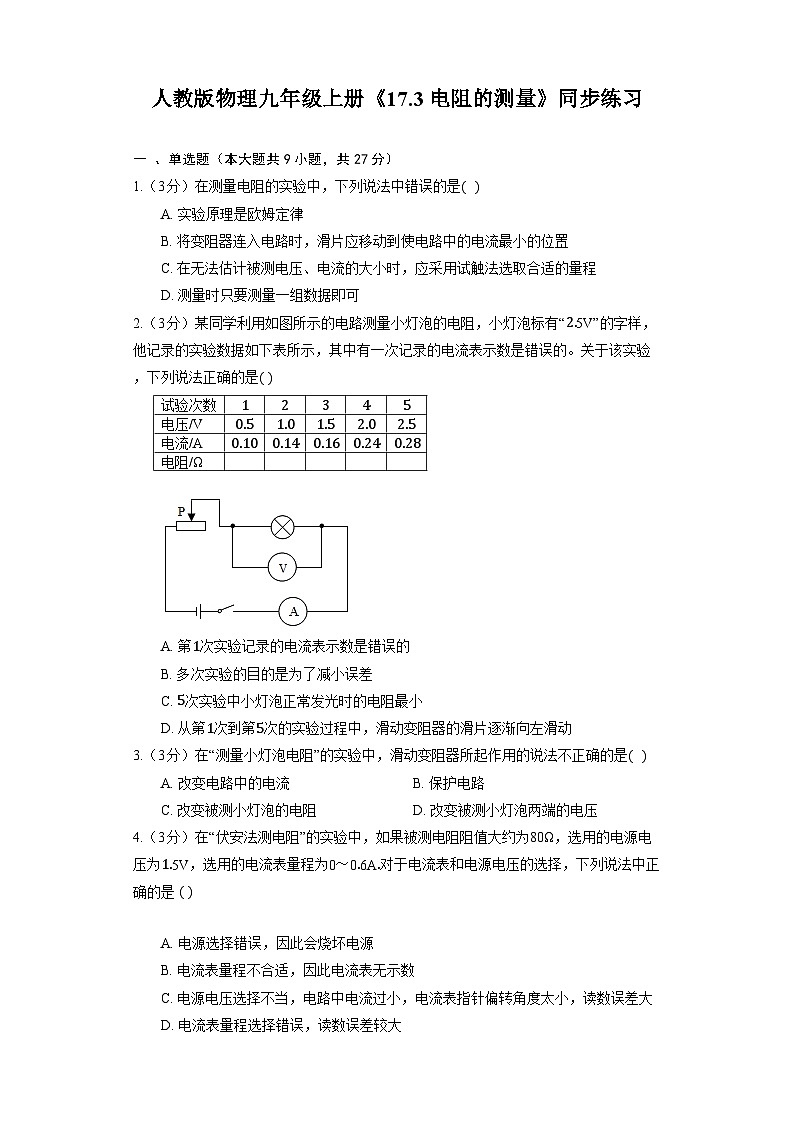

 人教版物理九年級上冊《17.3 電阻的測量》同步練習 一 、單選題（本大題共9小題，共27分）1.（3分）在測量電阻的實驗中，下列說法中錯誤的是A. 實驗原理是歐姆定律
B. 將變阻器連入電路時，滑片應移動到使電路中的電流最小的位置
C. 在無法估計被測電壓、電流的大小時，應采用試觸法選取合適的量程
D. 測量時只要測量一組數據即可2.（3分）某同學利用如圖所示的電路測量小燈泡的電阻，小燈泡標有“”的字樣，他記錄的實驗數據如下表所示，其中有一次記錄的電流表示數是錯誤的。關于該實驗，下列說法正確的是試驗次數電壓電流電阻
 A. 第次實驗記錄的電流表示數是錯誤的
B. 多次實驗的目的是為了減小誤差
C. 次實驗中小燈泡正常發光時的電阻最小
D. 從第次到第次的實驗過程中，滑動變阻器的滑片逐漸向左滑動3.（3分）在“測量小燈泡電阻”的實驗中，滑動變阻器所起作用的說法不正確的是A. 改變電路中的電流 B. 保護電路
C. 改變被測小燈泡的電阻 D. 改變被測小燈泡兩端的電壓4.（3分）在“伏安法測電阻”的實驗中，如果被測電阻阻值大約為，選用的電源電壓為，選用的電流表量程為對于電流表和電源電壓的選擇，下列說法中正確的是  A. 電源選擇錯誤，因此會燒壞電源
B. 電流表量程不合適，因此電流表無示數
C. 電源電壓選擇不當，電路中電流過小，電流表指針偏轉角度太小，讀數誤差大

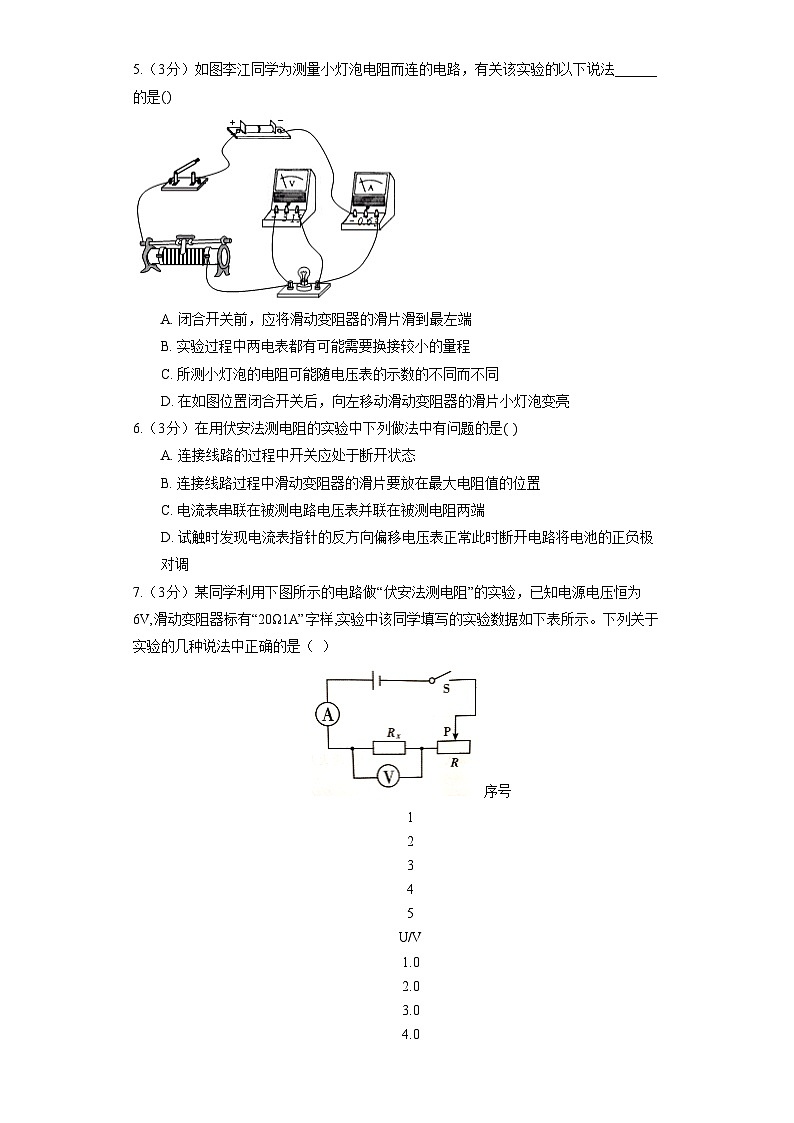

D. 電流表量程選擇錯誤，讀數誤差較大5.（3分）如圖李江同學為測量小燈泡電阻而連的電路，有關該實驗的以下說法______的是
 A. 閉合開關前，應將滑動變阻器的滑片滑到最左端
B. 實驗過程中兩電表都有可能需要換接較小的量程
C. 所測小燈泡的電阻可能隨電壓表的示數的不同而不同
D. 在如圖位置閉合開關后，向左移動滑動變阻器的滑片小燈泡變亮6.（3分）在用伏安法測電阻的實驗中下列做法中有問題的是A. 連接線路的過程中開關應處于斷開狀態
B. 連接線路過程中滑動變阻器的滑片要放在最大電阻值的位置
C. 電流表串聯在被測電路電壓表并聯在被測電阻兩端

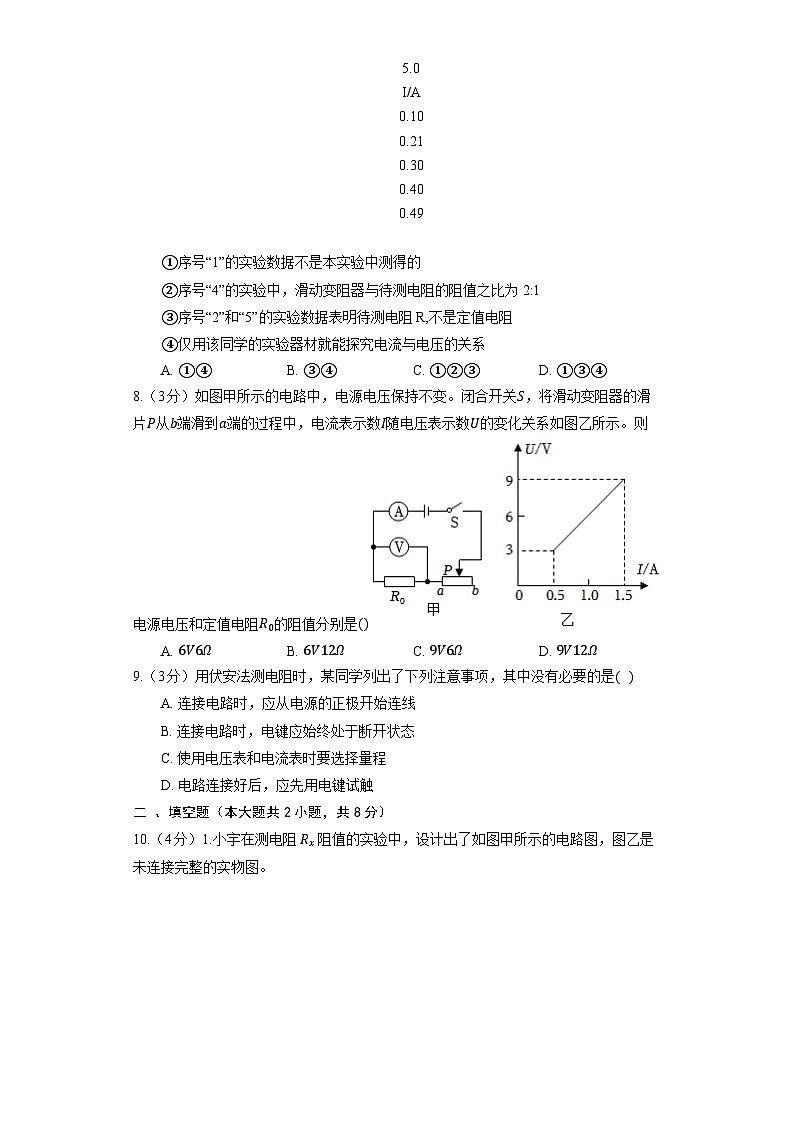

D. 試觸時發現電流表指針的反方向偏移電壓表正常此時斷開電路將電池的正負極對調7.（3分）某同學利用下圖所示的電路做“伏安法測電阻”的實驗，已知電源電壓恒為6V,滑動變阻器標有“20Ω1A”字樣,實驗中該同學填寫的實驗數據如下表所示。下列關于實驗的幾種說法中正確的是（  ）序號12345U/V1.02.03.04.05.0I/A0.100.210.300.400.49 ①序號“1”的實驗數據不是本實驗中測得的②序號“4”的實驗中，滑動變阻器與待測電阻的阻值之比為2:1③序號“2”和“5”的實驗數據表明待測電阻R,不是定值電阻④僅用該同學的實驗器材就能探究電流與電壓的關系A. ①④ B. ③④ C. ①②③ D. ①③④8.（3分）如圖甲所示的電路中，電源電壓保持不變。閉合開關，將滑動變阻器的滑片從端滑到端的過程中，電流表示數隨電壓表示數的變化關系如圖乙所示。則電源電壓和定值電阻的阻值分別是A.  B.  C.  D. 9.（3分）用伏安法測電阻時，某同學列出了下列注意事項，其中沒有必要的是A. 連接電路時，應從電源的正極開始連線
B. 連接電路時，電鍵應始終處于斷開狀態
C. 使用電壓表和電流表時要選擇量程
D. 電路連接好后，應先用電鍵試觸二 、填空題（本大題共2小題，共8分）10.（4分）1.小宇在測電阻 阻值的實驗中，設計出了如圖甲所示的電路圖，圖乙是未連接完整的實物圖。?
?
（1）根據圖甲所示的電路圖，用筆畫線代替導線，將圖乙所示的實物圖連接完整。_____?
（2）連接完整后，閉合開關前，滑動變阻器的滑片應向_____（選填 或 )端移動.?
（3）將滑片移動到某一位置時，分別讀出兩表的示數為和，寫出 的數學表達式: _____?
（4）實驗中進行多次測量并求平均值的目的是：_____。11.（4分）小紅用圖示電路測量未知定值電阻的阻值，圖中為電阻箱，為單刀雙擲開關可置于“”或“”位置，為滑動變阻器。主要實驗操作如下：?
連接實物，將電阻箱的阻值調至最大；?
把開關接______選填“”或“”位置，調節滑動變阻器的滑片后，讀出電流表的示數；?
把開關接另一位置，調節______，使電流表的示數仍為；?
讀出______，即可知道的阻值。
 三 、實驗題（本大題共3小題，共18分）12.（6分）圖甲是測量小燈泡在不同電壓下電阻的實驗電路圖小燈泡額定電壓為。?
?
小明按電路圖連接實物，剛接上最后一根導線，看到電流表的指針立刻有偏轉，若電路連線正確，造成這種異?，F(xiàn)象的原因是 ______。?
實驗中，調節滑動變阻器，分別記錄電壓表和電流表的示數如下：測量次序電壓 電流 ①第次測量對應的電壓表和電流表示數如圖乙所示，此時小燈泡兩端的電壓是 ______，通過它的電流是 ______。?
②小燈泡正常發光時的電阻是 ______。?
③第次測量中，小燈泡不發光，小明斷定是燈絲斷了，這個判斷是 ______選填“正確”或“錯誤”的，理由是 ______。13.（6分）小明同學利用伏安法測電阻。?
請你根據小明設計的如圖所示電路圖甲，用筆畫線代替導線將圖乙的電路連接完整；?
?
小明進行第二次測量時，電表示數如圖丙所示，請你將下表補充完整。實驗次數電壓電流電阻電阻平均值________________________ 14.（6分）【規范操作，精準測量】小冰在測量小燈泡電阻的實驗中，用標有“”的滑動變阻器、電壓表、電流表、開關、導線、節干電池和額定電壓為的小燈泡，進行實驗。?
?
根據電路圖甲，請用筆畫線代替導線，將圖乙中的實物電路補充完整。?
小冰連接好最后一根導線，小燈泡立即發光，請你指出實驗中操作的不當之處 ______。?
排除電路故障后，閉合開關，移動滑片，先后測量得到組數據如下表所示。小冰要繼續測量小燈泡正常發光時的電阻，接下來的操作是 ______。當電壓表示數為時，記錄電流表示數如圖丙所示，為 ______，此時小燈泡的電阻值為 ______保留位小數。次數電壓電流電阻    根據測得的數據，小冰發現小燈泡在不同電壓下的電阻值不相等，其原因是 ______。
答案和解析1.【答案】D;【解析】解：、測量電阻的實驗原理是歐姆定律，A正確；?
B、為保護電路，閉合開關前，將變阻器最大電阻連入電路中，即將變阻器連入電路時，滑片應移動到使電路中的電流最小的位置，B正確；?
C、在無法估計被測電壓、電流的大小時，應采用試觸法選取合適的量程，C正確；?
D、為減小誤差，要多次測量取平均值，D錯誤。?
故選：。?
A、測量電阻的實驗原理是歐姆定律；?
B、為保護電路，閉合開關前，將變阻器最大電阻連入電路中；?
C、在無法估計被測電壓、電流的大小時，應采用試觸法選取合適的量程；?
D、多次測量取平均值可減小誤差。?
本題測量電阻的實驗，考查實驗原理、注意事項和數據處理。
 2.【答案】D;【解析】解：?
由表格數據，根據歐姆定律分別計算次實驗燈泡的電阻：?
；；；；；?
電壓越大，電流越大，燈泡實際功率越大，溫度越高，電阻也越大，所以到次實驗燈泡電阻應逐漸增大，?
但第次實驗中電阻比第、次電阻大，所以第次實驗測得的電流是錯誤的，故錯誤；?
這次實驗中燈泡電阻本就不同，不能取多次測量的平均值減小誤差，故錯誤；?
由表中數據知，從第到第次實驗中，燈泡兩端電壓不斷增大，由串聯電路的分壓原理知，應減小變阻器連入電路的阻值，從而減小變阻器分得電壓，所以滑片應逐漸向左滑動，故正確。?
故選：。?
燈泡的電阻隨溫度升高而增大，由表格數據分別計算次實驗的燈泡電阻，由此可知電流表示數的錯誤記錄；?
多次測量有目的一般是：取多次測量的平均值以減小誤差；使得到結論具有普遍性；?
由串聯電路特點和歐姆定律分析到次實驗滑片的移動方向。?
本題是測燈泡電阻的實驗，考查了數據分析、串聯電路特點和歐姆定律的應用，關鍵是知道燈泡電阻會隨溫度的升高而增大。
 3.【答案】C;【解析】解：、移動滑動變阻器的滑片，改變了連入電路的電阻，改變了電路中的電流，說法正確，不符合題意。 ?
B、滑動變阻器的連入電路時，滑片滑到最大阻值處，電阻最大，電源電壓不變，電流最小， ?
起到保護電路的作用，說法正確，不符合題意。 ?
C、燈泡燈絲的長度、材料、橫截面積有關，實驗過程中三者沒有發生變化， ?
因此小燈泡的電阻不變，說法錯誤，符合題意。 ?
D、移動滑動變阻器的滑片時，改變了電路中電阻的大小，從而改變了電路中的電流， ?
根據可得，燈泡的電阻不變，電流變化，所以被測電阻兩端的電壓變化，說法正確，不符合題意。 ?
故選：。?
電阻大小跟電阻的長度、材料、橫截面積有關，跟電阻中的電流、電阻兩端的電壓無關。 ?
“測量小燈泡電阻”的實驗中，滑動變阻器和被測燈泡串聯在電路中，滑片處于最大阻值處，電源電壓不變，電流中的電流最小，起到保護作用。移動變阻器的滑片，改變了連入電路的電阻，電源電壓不變，電路中的電流變化，根據知，燈泡兩端的電壓也隨之變化。?
“伏安法測電阻”的實驗中，滑動變阻器的作用：改變電路的電流；改變被測電阻的電壓；保護電路。不同的實驗中滑動變阻器的作用是不同的。
 4.【答案】C;【解析】?
此題主要考查了歐姆定律的簡單計算和電流表的正確使用，在“伏安法”測電阻的實驗中一定要選擇合適的電源和電流表、電壓表的量程，否則會造成實驗誤差太大。?
  當滑動變阻器接入電路中的電阻為時，電路中的最大電流：，所以，在“伏安法”測電阻的實驗中，電源選擇不當，造成通過電阻的電流太小，電流表的指針偏轉角度太小，誤差太大，而不是電流表量程選擇錯誤；也不可能燒壞電源。所以都錯誤。故選。
 5.【答案】D;【解析】解：、由電路圖知，滑片在最左端時滑動變阻器接入電路的阻值最大，因此閉合開關前，滑片應滑到最左端，故正確；?
、由電路圖知，電源有節干電池串聯，電源電壓等于，故電壓表應選擇小量程，燈泡與滑動變阻器串聯，電流表測電路中的電流，電流表的示數會隨滑動變阻器連入電路電阻的增大而減小，故電流表的示數可能在小量程范圍內，因此實驗過程中兩電表都有可能需要換接較小的量程，故正確；?
、隨燈泡電壓變化，燈泡的實際功率發生變化，燈泡溫度發生變化，燈泡電阻受溫度影響而變化，故正確；?
、由電路圖可知，閉合開關后，向左移動滑動變阻器的滑片，滑動變阻器接入電路的阻值變大，電路電流變小，流過燈泡的電流變小，燈泡實際功率變小，燈泡變暗，故錯誤。?
故選：。?
為保護電路，閉合開關前，滑動變阻器接入電路的阻值應為滑動變阻器的最大阻值；?
使用電壓表與電流表時，電表量程的選擇要恰當，不能過大或過?。?/span>?
燈泡電阻受溫度的影響，隨燈泡電壓的變化而變化；?
根據滑動變阻器的接法及滑片的移動方向，判斷電路電流的變化，從而判斷燈泡亮度如何變化。?
本題是一道實驗題，考查了實驗的注意事項、電表量程的選擇、影響燈泡電阻的因素、滑動變阻器的調節，考查內容較多，有一定難度，解題時要認真分析電路圖，結合相關知識答題。
 6.【答案】D;【解析】?
根據電路連接注意事項及電壓表、電流表的使用方法，逐一分析各選項判斷正誤。?
此題主要考查了電路連接的注意事項，連接電路時應注意：、電壓表、電流表正負接線柱不要接錯；、接線時電鍵應斷開；、滑動變阻器接入電路的阻值應為最大。?
?
解：連接實物圖時，開關應斷開，做法正確，不符合題意，故錯誤；?
B.連接實物圖時，滑動變阻器的滑片應放在最大阻值位置，做法正確，不符合題意，故錯誤；?
C.電流表串聯在被測電路中，電壓表并聯在被測電阻兩端，做法正確，不符合題意，故錯誤；?
D.試觸時發現電流表指針向反方向偏移，應斷開電路，將電流表的正負接線柱接線對調，而不應將電源正負極對調，做法錯誤，符合題意，故正確。?
故選。
 7.【答案】A;【解析】
 8.【答案】C;【解析】解：由圖甲可知和滑動變阻器串聯，電流表測電路中的電流，電壓表測兩端的電壓；?
當滑片滑到端時，滑動變阻器接入電路的阻值為，此時電路總電阻最小，由歐姆定律可知電路中的電流最大，由圖乙可知最大電流為，此時對應的電壓表示數為，即電源電壓為，?
由歐姆定律可知定值電阻的阻值為：。?
故選：。?
由圖甲可知和滑動變阻器串聯，電流表測電路中的電流，電壓表測兩端的電壓；?
當滑片在端時，滑動變阻器接入電路的阻值為，電路中只有定值電阻，此時電壓表的示數就是電源電壓；由歐姆定律可知此時電路中的電流最大，由圖乙可知最大電流以及對應的電壓表的示數，即可知道電源電壓；?
歐姆定律結合圖乙中的數據即可求出定值電阻的阻值。?
此題主要考查串聯電路特點和歐姆定律的靈活運用，從圖中讀取相關信息是解答該題的關鍵。
 9.【答案】A;【解析】解：、沒有必要，只要能正常快速連接即可。 ?
B、說法正確，連接電路時，電鍵應始終處于斷開狀態，是為了防止短路。 ?
B、說法正確，使用電壓表和電流表時要選擇量程，是為了準確讀數。 ?
D、說法正確，電路連接好后，應先用電鍵試觸，是為了防止短路的發生。 ?
故選：。?
根據“伏安法”測電阻的實驗中注意的事項分析。主要有開關的狀態、滑動變阻器的滑片位置、電表的量程的選擇、電路的連接順序。?
該題考查了“伏安法”測電阻的實驗中的步驟及注意的事項。
 10.【答案】?
;;;減小誤差;【解析】略
 11.【答案】 ; 電阻箱 ; 電阻箱的示數 ;【解析】解：實驗的主要步驟有： ?
根據電路圖連接電路，電阻箱阻值調到最大； ?
把開關接位置，調節滑動變阻器的滑片后，讀出電流表的示數； ?
把開關接另一位置，調節電阻箱，使電流表的示數仍為； ?
讀出電阻箱的示數，就是未知電阻的阻值。 ?
故答案為：；電阻箱；電阻箱的示數。?
根據實驗電路圖可知，實驗時無電壓表，只有電流表，可根據并聯電路各支路兩端的電壓特點進行實驗，即：連接好電路圖后，用電流表測出通過待測電阻的電流，再將開關與電阻箱連接并調節電阻箱的阻值使電流表的示數不變，根據并聯電路的電壓相等和歐姆定律可知待測電阻的阻值與電阻箱的阻值相等；據此設計實驗步驟。?
該題考查了沒有電壓表測電阻的方法：根據并聯電路各支路兩端的電壓相等這一特點設計實驗，著重體現了等效替代法在實驗中的具體應用。
 12.【答案】開關沒有處于斷開狀態  1.5  0.3  5  錯誤  如果燈絲斷了，整個電路斷路，則電流表無示數，電壓表有示數;【解析】解：連接電路中，開關沒有處于斷開狀態，剛接上最后一根導線，電流表的指針立刻有偏轉；?
①根據圖乙可知，電壓表量程為，每一個大格代表，每一個小格代表，電壓為；電流表使用的，每一個大格代表，每一個小格代表，電流為；?
②小燈泡額定電壓為，第次實驗可知小燈泡額定電流為，小燈泡正常發光時的電阻為：；?
③這個判斷是錯誤的，理由是如果燈絲斷了，整個電路斷路，則電流表無示數，電壓表有示數，小燈泡不發光。?
故答案為：開關沒有處于斷開狀態；①；；②；③錯誤；如果燈絲斷了，整個電路斷路，則電流表無示數，電壓表有示數。?
連接電路中，開關應處于斷開狀態；?
①電壓表和電流表的讀數：首先確定使用的量程，然后確定每一個大格和每一個小格代表的示數；?
②根據求出小燈泡正常發光時的電阻；?
③串聯電路中各部分是相互影響的。?
本題測小燈泡的電阻實驗，涉及電路的連接、常見故障的分析判斷、實驗的過程等，綜合性強，難度較大。
 13.【答案】10.2  2.4  0.24  10.0;【解析】解：根據電路圖知滑動變阻器接左下接線柱，由電源電壓知電壓表選用的量程與定值電阻并聯，見下圖：?
；?
由圖丙知電壓表量程為，由圖所示電壓表可知，其分度值為，其示數為，?
電流表量程為，由圖所示電流表可知，其分度值為，示數為；?
根據歐姆定律得定值電阻的阻值為：?
，?
平均電阻為：?
。?
故答案為：見解答圖；；；；。?
根據電路圖連接實物圖，根據圖丙確定電壓表的量程；?
根據電表量程讀出電壓表和電流表的示數，根據歐姆定律求解電阻，多次測量求平均值減小誤差。?
此題主要考查的是伏安法測電阻的探究過程，包括實物圖的連接、電表的讀數及電阻的計算，包含的內容較多，但難度不大，是一道基礎題。
 14.【答案】連接電路時開關沒有斷開  將滑動變阻器的滑片向左移動，使電壓表的示數為2.5V  0.3  8.3  燈泡的電阻隨溫度的升高而增大;【解析】解：滑動變阻器上下各選一個接線柱與電流表串聯接入電路中，如下圖所示：?
；?
小冰連接好最后一根導線，小燈泡立即發光，說明連接電路時開關沒有斷開，故實驗中操作的不當之處連接電路時開關沒有斷開；?
由表中第組數據可知，電壓表示數為，小于燈泡額定電壓，應增大燈的電壓，根據串聯電路電壓的規律，要減小變阻器分得的電壓，根據分壓原理，應減小變阻器連入電路中的電阻大小，即應將滑動變阻器的滑片向左移動，使電壓表的示數為；?
當電壓表示數為時，記錄電流表示數如圖丙所示，電流表選用小量程，分度值，其示數為，小燈泡正常發光時的電阻為：?
；?
由表中數據可知，當燈泡兩端電壓增大時，通過燈泡的電流也增大，根據可知，燈泡的功率變大，燈絲的溫度升高，燈泡的電阻隨溫度的升高而增大。?
故答案為：見解答圖；連接電路時開關沒有斷開；將滑動變阻器的滑片向左移動，使電壓表的示數為；；；燈泡的電阻隨溫度的升高而增大。?
滑動變阻器上下各選一個接線柱串聯接入電路中；?
為了保護電路，連接電路時開關應該斷開；?
燈在額定電壓下正常發光，根據表中數據，比較電壓表示數與額定電壓的大小，根據串聯電路電壓的規律及分壓原理確滑片移動的方向；?
根據電流表選用量程確定分度值讀數；根據算出小燈泡正常發光的電阻；?
燈泡的電阻隨溫度的升高而增大。?
本題測量小燈泡電阻的實驗，考查了電路連接、電路故障、實驗操作、電流表讀數、電阻的計算以及影響電阻大小因素等知識。
