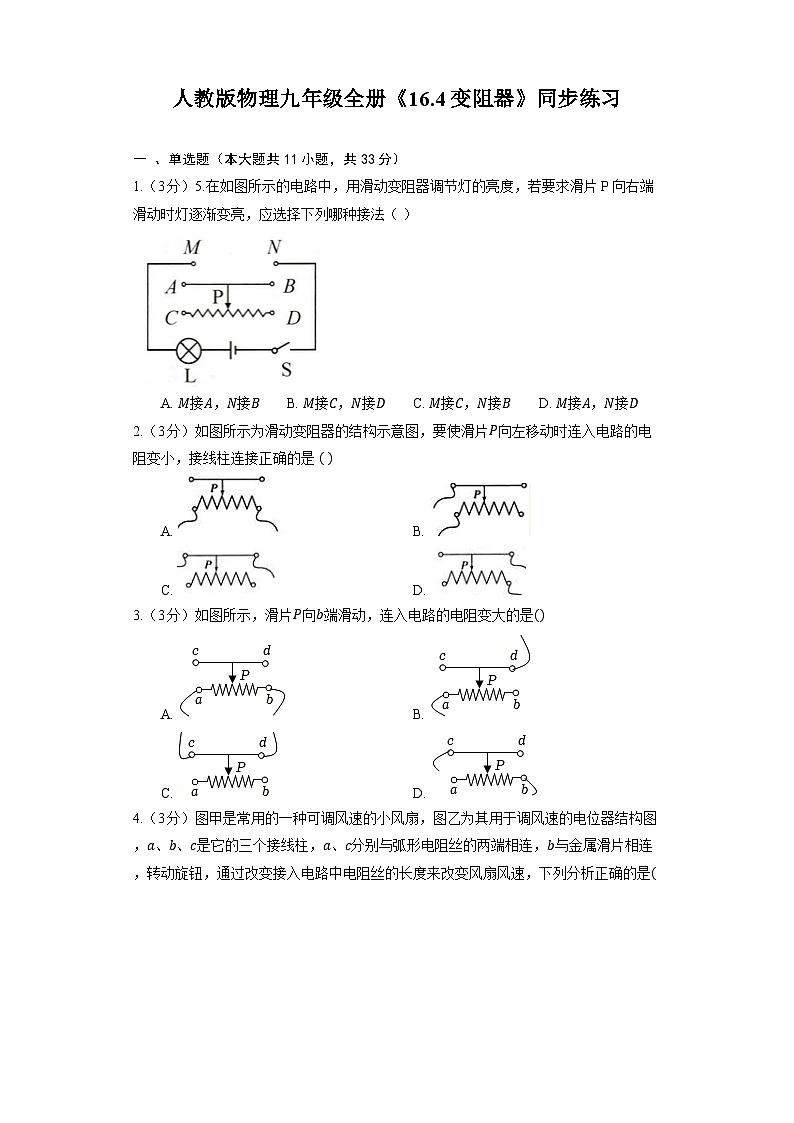

 人教版物理九年級全冊《16.4 變阻器》同步練習 一 、單選題（本大題共11小題，共33分）1.（3分）5.在如圖所示的電路中，用滑動變阻器調節燈的亮度，若要求滑片P向右端滑動時燈逐漸變亮，應選擇下列哪種接法（ ）?
 A. 接，接 B. 接，接 C. 接，接 D. 接，接2.（3分）如圖所示為滑動變阻器的結構示意圖，要使滑片向左移動時連入電路的電阻變小，接線柱連接正確的是 A.  B.
C.  D. 3.（3分）如圖所示，滑片向端滑動，連入電路的電阻變大的是A.  B.

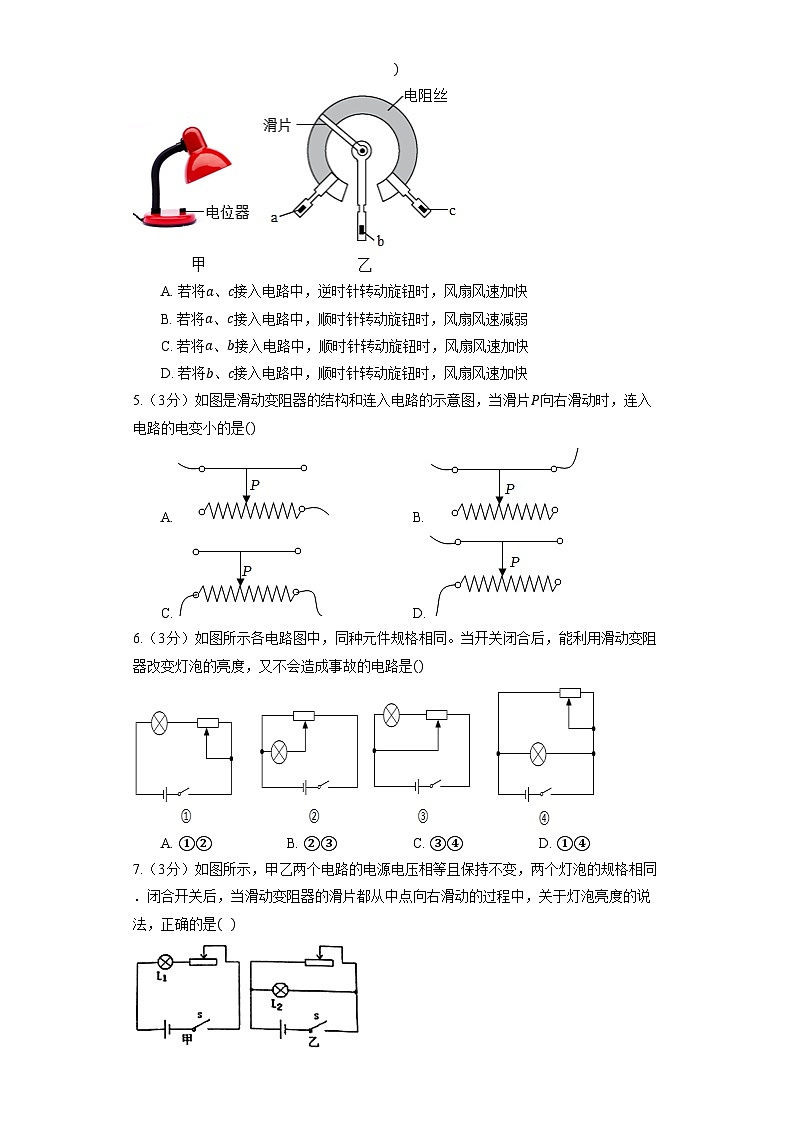

C.  D. 4.（3分）圖甲是常用的一種可調風速的小風扇，圖乙為其用于調風速的電位器結構圖，、、是它的三個接線柱，、分別與弧形電阻絲的兩端相連，與金屬滑片相連，轉動旋鈕，通過改變接入電路中電阻絲的長度來改變風扇風速，下列分析正確的是
 A. 若將、接入電路中，逆時針轉動旋鈕時，風扇風速加快
B. 若將、接入電路中，順時針轉動旋鈕時，風扇風速減弱
C. 若將、接入電路中，順時針轉動旋鈕時，風扇風速加快
D. 若將、接入電路中，順時針轉動旋鈕時，風扇風速加快5.（3分）如圖是滑動變阻器的結構和連入電路的示意圖，當滑片向右滑動時，連入電路的電變小的是A.  B.
C.  D. 6.（3分）如圖所示各電路圖中，同種元件規格相同。當開關閉合后，能利用滑動變阻器改變燈泡的亮度，又不會造成事故的電路是?
 A. ①② B. ②③ C. ③④ D. ①④7.（3分）如圖所示，甲乙兩個電路的電源電壓相等且保持不變，兩個燈泡的規格相同．閉合開關后，當滑動變阻器的滑片都從中點向右滑動的過程中，關于燈泡亮度的說法，正確的是
 A. 燈泡和都變亮 B. 燈泡和都變暗

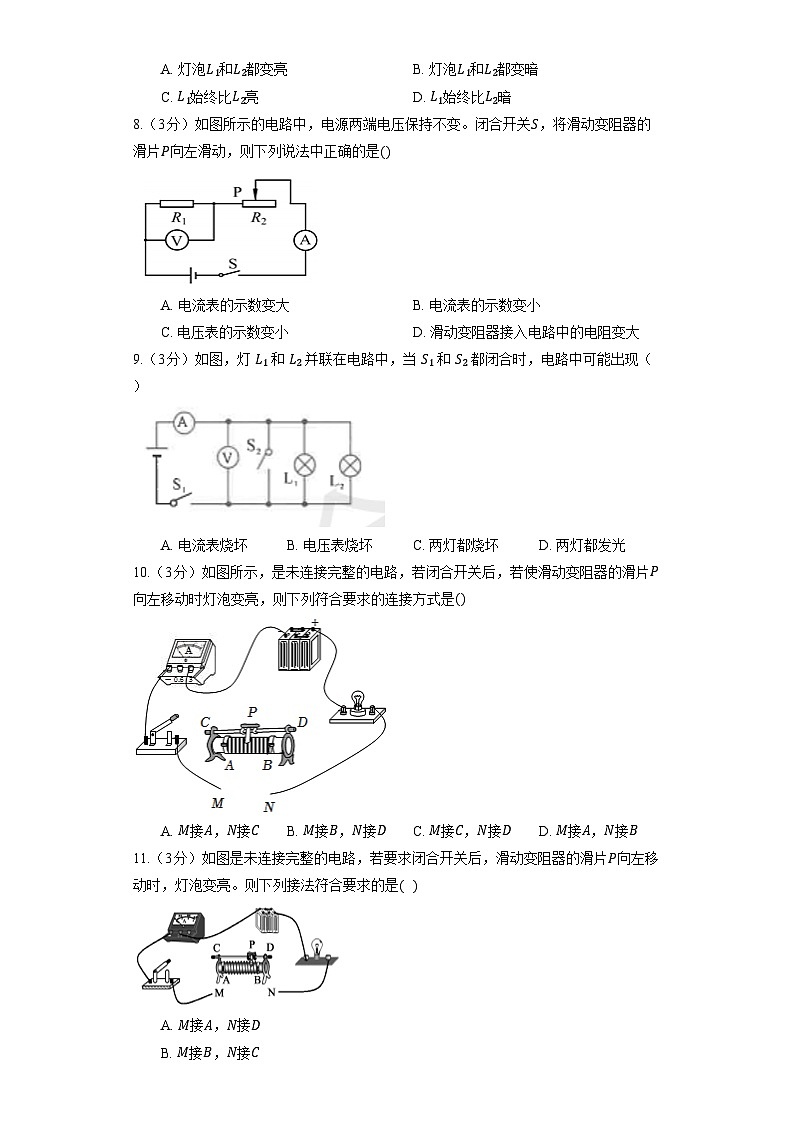

C. 始終比亮 D. 始終比暗8.（3分）如圖所示的電路中，電源兩端電壓保持不變。閉合開關，將滑動變阻器的滑片向左滑動，則下列說法中正確的是
 A. 電流表的示數變大 B. 電流表的示數變小
C. 電壓表的示數變小 D. 滑動變阻器接入電路中的電阻變大9.（3分）如圖，燈 和 并聯在電路中，當 和 都閉合時，電路中可能出現（    ）?
 A. 電流表燒壞 B. 電壓表燒壞 C. 兩燈都燒壞 D. 兩燈都發光10.（3分）如圖所示，是未連接完整的電路，若閉合開關后，若使滑動變阻器的滑片向左移動時燈泡變亮，則下列符合要求的連接方式是
 A. 接，接 B. 接，接 C. 接，接 D. 接，接11.（3分）如圖是未連接完整的電路，若要求閉合開關后，滑動變阻器的滑片向左移動時，燈泡變亮。則下列接法符合要求的是?
 A. 接，接
B. 接，接
C. 接，接
D. 接，接二 、多選題（本大題共2小題，共6分）12.（3分）如圖所示電路，電源電壓保持不變，當閉合開關，調節滑動變阻器使阻值從最大變到最小，兩個電阻的“”關系圖像如圖所示。則?
 A. 電壓表對應的圖線是甲
B. 定值電阻的阻值為
C. 電源電壓為
D. 滑動變阻器的阻值變化范圍為13.（3分）如圖所示是滑動變阻器的示意圖，下列關于滑動變阻器的說法正確的是?
 A. 日常生活中，調臺燈亮度的電位器就是變阻器的應用
B. 滑動變阻器的電阻絲可用銅線代替
C. 滑動變阻器的正確接線方法應該“一上一下”
D. 變阻器最大電阻值取決于 間電阻絲的長度、材料和橫截面積三 、填空題（本大題共6小題，共24分）14.（4分）一滑動變阻器的銘牌上標有“”的字樣，表示滑動變阻器的最大阻值為______，如果將它和電流表“”量程串聯，此時該電路中的最大電流不能超過______。15.（4分）如圖，M、N間接入如圖所示的滑動變阻器，當M與C、N與A相連接時，滑片向右移動，接入電路的電阻將 _______________（選填“變大”“變小”或“不變”）。當M與B、N與A相連接時，滑片向右移動，接入電路的電阻將 _______________（選填“變大”“變小”或“不變”），這是因為將滑動變阻器當成____________________接在電路中。?
 16.（4分）如圖所示，是一種調光臺燈電位器滑動變阻器的內能結構示意圖，、、是它的三個接線柱。電位器要達到調光的作用應與燈泡______聯，若只將、接入電路，閉合開關，順時針轉動旋鈕時燈泡的亮度會 ______。
 17.（4分）如圖所示，在電磁鐵正上方用彈簧掛一條形磁鐵，當開關閉合后，且滑片從端向端滑動的過程中，會出現的現象是小燈泡亮度 ______ 選填“增強”或“減弱”，彈簧長度 ______ 選填“變長”或“變短”
 18.（4分）圖中電阻箱的示數為 ______ 。
 19.（4分）如圖所示，甲為亮度可調的臺燈，電位器是調節其亮度的裝置；乙為電位器的內部結構示意圖，、、是它的三個接線柱，旋鈕帶動滑片轉動。若順時針旋轉旋鈕時燈泡發光變亮，則需將______選填“和”、“和”或“和”接線柱接入電路。關于電位器上電阻絲的材料，應該選用______選填“銅絲”或“鎳鉻合金絲”。
 四 、實驗題（本大題共1小題，共6分）20.（6分）如圖所示，將開關和燈泡引出的兩根導線分別與滑動變阻器的兩個接線柱相連，使滑片向右滑動時通過燈絲的電流增大，應把導線與滑動變阻器的          ????????????? 接線柱相連。填字母分     五 、作圖題（本大題共1小題，共6分）21.（6分）如圖所示，給你以下器材：電磁繼電器一只，紅綠燈各一個均為“ ”，開關一只，電流表一只，滑動變阻器一只最大電阻，干電池，蓄電池，按下列要求連接實物：?
開關作為控制電路開關，開關閉合綠燈亮，開關斷開紅燈亮；?
用滑變器改變控制電路電流并用電流表進行監測。

答案和解析1.【答案】D;【解析】略
 2.【答案】B;【解析】?
此題主要考查了滑動變阻器的原理和作用，能夠正確判斷哪一段電阻絲被連入電路中是本題的解題關鍵所在。?
滑動變阻器的原理是靠改變連入電路中的電阻絲的長度來改變電阻的，它的正確接法是“一上一下”；哪一段電阻絲被接入電路中是由下面的接線柱決定的，若接左下接線柱，滑片向右移動，電阻變大；若接右下接線柱，滑片向左移動，電阻變大。 ?
 ?
A.圖中連入電路中的是一個定值電阻最大電阻，這種接法是不能變阻的，故錯誤；?
B.圖中連入電路中的電阻絲是左半部分，當滑片向左滑動時，連入電路的電阻絲長度變短，電阻變小，故正確；?
C.圖中連入電路的是上面的金屬桿，沒有電阻絲接入電路，這種接法是不能變阻的，故錯誤；?
D.圖中連入電路中的電阻絲是右半部分，當滑片向左滑動時，連入電路的電阻絲長度變長，電阻變大，故錯誤。?
故選。
 3.【答案】B;【解析】解：、圖中連接兩接線柱，相當于接入了定值電阻，滑片移動時不會改變電阻的大小，故不合題意；?
、圖中連接兩接線柱，滑片向端滑動，連接電路的段電阻絲變長，則電阻變大，故符合題意；?
、圖中連接的是兩接線柱，相當于接入了金屬桿，滑片移動時不會改變電阻的大小，故不合題意；?
、圖中連接兩接線柱，滑片向端滑動，連接電路的段電阻絲變短，則電阻變小，故不合題意。?
故選：。?
滑動變阻器是利用改變電阻絲接入電路的長度的原理制成的；要使滑動變阻器接入的電阻增大，就要使其接入電路的電阻絲的長度變長，由此入手考慮此題。?
使用滑動變阻器，其接線柱的選取要一上一下接入才能起到調節作用。由于上面的兩個接線柱是由金屬桿連接在一起，所以相當于一個接線柱。決定滑片向右移動或向左移動電阻變大還是變小的關鍵因素是選取的下面的接線柱。
 4.【答案】D;【解析】解：?
、若只將、接入電路，電位器的全部電阻絲都接入電路，不能改變電路的電流，所以不能改變風扇風速，故錯誤；?
、若只將、接入電路，滑片左邊的電阻絲接入電路；順時針轉動旋鈕時，電位器接入電路的電阻變大，電路中電流變小，風扇風速減弱，故錯誤；?
、將、接入電路中，滑片的右側電阻接入電路，故若順時針轉動旋鈕時，電阻變小，故電流變大，風扇風速加快，故正確。?
故選：。?
電位器的實質是滑動變阻器；?
串聯在電路中能改變電路中電流的大?。?/span>?
若將圖乙中、接入則接入了全部電阻片，不能改變電阻大小，接線時、只能選擇其一接入電路。?
此題主要考查學生對于滑動變阻器的理解和掌握。熟知使用和接線原則是解題關鍵。
 5.【答案】A;【解析】解：?
、圖中滑片右側的電阻絲接入電路，滑片向右移動時，接入電路中電阻絲的長度減小，則連入電路的電阻變小，故符合題意。?
、圖中同時接入上方兩接線柱，相當于接入一導線，滑片移動時，連入電路的電阻為，故不合題意；?
、圖中同時接入下方兩接線柱，相當于接入一定值電阻，滑片移動時，連入電路的電阻不變，故不合題意；?
、圖中滑片左側的電阻絲接入電路，滑片向右移動時，接入電路中電阻絲的長度增大，連入電路的電阻變大，故不合題意。?
故選：。?
滑動變阻器是通過改變接入電路中電阻絲的長度來改變電阻大小的。?
滑動變阻器正確接法是上下接線柱各接一個，若要連入電路的電阻變小，則連入電路的電阻絲長度變短。?
此題主要考查了滑動變阻器的接法；要使滑動變阻器接入電路的電阻變大或變小，關鍵是要看下邊的接線柱接哪個。
 6.【答案】A;【解析】解：?
①燈與滑動變阻器串聯，當滑片左右滑動時，能改變電路中的電流，從而能改變燈泡的亮度，且不會造成短路，符合題意。?
②圖中燈泡和變阻器的左側電阻絲并聯，再與右側電阻絲串聯；滑片移動時，能改變通過燈泡的電流以及燈泡兩端的電壓，所以能改變燈泡的亮度；當滑片移至最左端時，燈被短路而不發光，且此時電路中有電阻即電路是安全的；當滑片移至最右端時，燈泡兩端的電壓最大，燈泡發光較亮，符合題意。?
③由圖知，燈泡和變阻器的左側電阻絲被短路，則無論怎樣移動滑片燈泡都不亮；當滑片移到最右端時，會引起電源短路，不合題意。?
④滑動變阻器與燈泡并聯，當滑片移到最左端時，會引起電源短路，不合題意；?
由此可知，①②兩種接法符合要求。?
故選：。?
滑動變阻器在電路中連接一“上”一“下”兩個接線柱，是通過改變電路中電阻的大小來改變電路中的電流；當將滑動變阻器的下面兩個接線柱和上面一個接線柱接入電路后特殊接法，滑動變阻器可以使部分電阻短路起到調節部分電路兩端電壓的作用。?
此題主要考查了滑動變阻器的使用，需要注意：若滑動變阻器在電路中的連接方式不同，其在各電路中的作用也是不同的。
 7.【答案】D;【解析】?
左圖中燈泡與滑動變阻器串聯，根據滑片的移動可知接入電路中電阻的變化，根據歐姆定律可知電路中電流的變化，根據可知燈泡實際功率的變化，由燈泡的亮暗取決于實際功率的大小可知其亮暗的變化；?
右圖中燈泡與滑動變阻器并聯，根據并聯電路中各支路獨立工作、互不影響可知滑片移動時燈泡實際功率和亮暗的變化；?
根據串聯電路的電壓特點和并聯電路的電壓特點判斷兩燈泡兩端的電壓關系，根據可知兩燈泡實際功率的關系，然后判斷亮暗關系。?
此題主要考查了電路的動態分析，涉及到滑動變阻器和歐姆定律、串并聯電路特點的應用，關鍵是知道燈泡的亮暗取決于實際功率的大小。?
?
甲圖中燈泡與滑動變阻器串聯，當滑動變阻器的滑片都從中點向左滑動的過程中，接入電路中的電阻變大，電路中的總電阻變大，由可知，電路中的電流變小，因燈泡的亮暗取決于實際功率的大小，所以，由可知，燈泡的實際功率變小，燈泡變暗；?
乙圖中燈泡與滑動變阻器并聯，因并聯電路中各支路獨立工作、互不影響，所以，滑片移動時，燈泡的實際功率不變，亮暗不變；?
因并聯電路中各支路兩端的電壓相等，串聯電路中總電壓等于各分電壓之和，所以，兩端的電壓始終小于兩端的電壓，因兩燈泡的規格相同，即電阻相等，?
所以，由可知，的實際功率始終比大，則始終比亮。?
綜上可知，ABC錯誤、D正確．?
故選D．?
?

 8.【答案】A;【解析】略
 9.【答案】A;【解析】略
 10.【答案】A;【解析】解：燈泡變亮，表明通過燈泡的電流變大，由歐姆定律可知電路中的電阻減小，故滑動變阻器的滑片向左移動時，其接入的電阻是減小的，則滑片左側的電阻絲應接入電路，即一定要接接線柱，滑動變阻器采用“一上一下”的接法，故接，接或，故符合題意，不符合題意。?
故選：。?
燈泡變亮，表明通過燈泡的電流變大，即電路中的電阻減小；根據滑動變阻器的滑片的移動方向判定其接法。?
此題主要考查了電路的動態分析、滑動變阻器的接法，屬于基礎知識。
 11.【答案】A;【解析】?
該題考查了電路的動態分析、滑動變阻器的接法，屬于基礎知識。?
燈泡變亮，表明通過燈泡的電流變大，即電路中的電阻減小；根據滑動變阻器的滑片的移動方向判定其接法。?
?
燈泡變亮，表明通過燈泡的電流變大，即電路中的電阻減小，故滑動變阻器的滑片向左移動時，其接入的電阻是減小的，則滑片左側的電阻絲應接入電路即一定要接接線柱，滑動變阻器采用“一上一下”的接法，故接，接或。故A正確，BCD錯誤。?
故選A。?
?

 12.【答案】BD;【解析】解：、滑片在最左端時，接入電路的阻值為零，因此此時電壓表示數為零，由圖象可得，圖線甲反映的是電壓表示數隨電流的變化，圖線乙反映電壓表示數隨電流的變化，故錯誤；?
、閉合開關，兩電阻串聯，當滑動變阻器的阻值最大時，電路中的電流最小：，電阻的電壓，滑動變阻器兩端的電壓；?
根據歐姆定律可知定值電阻的阻值為：，故正確；?
由串聯電路電壓的規律知電源電壓為：，故錯誤；?
根據歐姆定律可知滑動變阻器的阻值最大為：?
，?
所以滑動變阻器的阻值變化范圍為，故正確。?
故選：。?
由圖可知，該電路為串聯電路，電流表測量電路中的電流，電壓表測量的是定值電阻兩端的電壓，電壓表測量的是滑動變阻器兩端的電壓；?
從“”關系圖像可以看出，甲為滑動變阻器的關系圖像，因為最后電壓變?yōu)?/span>，此時滑動變阻器的電阻為；?
乙為電阻的圖像，當滑動變阻器的阻值最大時，兩電阻串聯，電流相等，從圖像可以看出，電流相等時的電流值、滑動變阻器兩端的電壓和電阻的兩端的電壓，根據串聯電路的電壓規律求得電源電壓，根據歐姆定律可求電阻的電阻和滑動變阻器的最大阻值，進而得出滑動變阻器的阻值變化范圍。?
此題主要考查串聯電路電流和電壓的規律以及滑動變阻器的使用，關鍵是歐姆定律的應用，要明白電路各個用電器的連接情況，還要會看“”關系圖像。
 13.【答案】ACD;【解析】解：、調臺燈亮度的電位器的實質就是一個滑動變阻器，故正確；?
、在長度和粗細都相同的情況下，銅絲的電阻很小，若代替電阻絲，在移動滑片改變相同的長度時，起不到明顯改變電阻的目的，故錯誤；?
、在使用時，滑動變阻器的接線應該一上一下，故正確；?
、變阻器最大阻值決定于間電阻絲電阻的大小，即取決于該段電阻絲的材料、長度、橫截面積和溫度，故正確。?
故選：。?
據課本所學的滑動變阻器的構造、原理和使用情況對下面的選項逐個分析判斷即可解決。?
知道并理解滑動變阻器的原理和理解是解決該題的關鍵。
 14.【答案】20  2;【解析】解：變阻器銘牌上標有“”的字樣，表示此變阻器的電阻最大值為，允許通過的最大電流是；?
根據串聯電路電流處處相等且等于小電流知：如果將它和電流表量程串聯，此時該電路中的最大電流不能超過；?
故答案為：；。?
變阻器銘牌上標有“”的字樣，表示變阻器的電阻最大值、允許通過的最大電流；?
串聯電路電流處處相等且等于小電流。?
掌握滑動變阻器銘牌的電阻和電流的含義、串聯電路電流的規律等知識，是一綜合題，難度不大。
 15.【答案】變大;不變;定值電阻;【解析】略
 16.【答案】串  變亮;【解析】解：電位器與燈泡串聯，只將、接入電路，閉合開關，順時針轉動旋鈕時，滑動變阻器接入電路的電阻變小，總電阻變小，根據歐姆定律可知，電路中的電流變大，通過燈泡的電流變大，則燈泡的亮度會變亮。?
故答案為：串；變亮。?
順時針轉動旋鈕時，根據滑動變阻器接入電路中電阻的變化，利用歐姆定律分析通過燈泡電流的變化和燈泡亮度的變化。?
此題主要考查了變阻器的連接方法以及歐姆定律的應用，是一道較為簡單的應用題。
 17.【答案】增強；變短;【解析】解：由電路圖可知，滑動變阻器與燈泡串聯；?
滑片從端向端滑動的過程中，接入電路的電阻變小，電路的總電阻變??；?
根據可知，電路中的電流變大；?
根據可知，燈泡的實際功率變大，燈泡亮度增強．?
根據右手螺旋定則可得，螺線管的上端為極，下端為極，又因為同名磁極相互排斥，所以螺線管對磁鐵的排斥力逐漸增大，彈簧的長度變短．?
故答案為：增強；變短．?
根據滑動變阻器的使用方法確定電路中的電阻的變化，根據歐姆定律可知電路中電流的變化，根據可知燈泡實際功率的變化，再根據燈泡的亮暗取決于實際功率的大小判斷燈泡亮度的變化；?
根據右手螺旋定則確定通電螺線管的、極，然后根據螺線管的磁性變化以及磁極間的相互作用判斷彈簧長度的變化．?
此題主要考查滑動變阻器的使用、歐姆定律的應用以及電磁鐵磁性的決定因素，會根據影響電磁鐵磁性強弱的因素分析電磁鐵磁性強弱的變化是解決本題的關鍵．此題的綜合性和邏輯性都非常強，環環相扣，要仔細分析．
 18.【答案】4658;【解析】解：由圖可知，變阻箱接入電路的電阻為：。?
故答案為：。?
電阻箱的讀數方法：用“刻度線”所對的數字乘以下面的倍數，然后把它們相加。?
此題主要考查的是電阻箱的讀數方法，在計算電阻箱的讀數時不要忘記乘以各指針所對應的倍數，在現實生活中，水表的讀數與之類似。
 19.【答案】b和c ; 鎳鉻合金絲 ;【解析】解： ?
順時針旋轉旋片時，燈泡變亮，原因是電流變大，電源電壓不變，根據歐姆定律可知：電路中電阻變小，則應連接接線柱、與燈泡串聯后接入電路。 ?
在長度和粗細都相同的情況下，鎳鉻合金絲的電阻大，這樣在移動滑片改變相同的長度時，鎳鉻合金絲的阻值會有明顯的變化，起到明顯改變電阻的目的，而用銅絲制作的話，起不到明顯改變電阻的目的。 ?
故答案為：和；鎳鉻合金絲。?
滑動變阻器與燈泡串聯，順時針旋轉旋片可以使燈泡亮度增加，則電流變大，電阻變小，據此確定連接方法； ?
在長度和粗細都相同的情況下，鎳鉻合金絲的電阻大，這樣在移動滑片改變相同的長度時，鎳鉻合金絲的阻值會有明顯的變化?
該題考查了變阻器的連接方法以及變阻器電阻絲的材料特點，屬于基礎題目。
 20.【答案】B;【解析】滑片向右滑動時通過燈絲的電流增大，說明應該連接滑動變阻器的右端下接線柱，滑片離下接線柱越近電阻越小，即把導線與滑動變阻器的接線柱相連。
 21.【答案】解：?
。;【解析】?
本題含有電磁繼電器，電磁繼電器工作時有控制電路和工作電路之分，它們是獨立的，兩個電燈是并聯關系，且滑動變阻器串聯在干路中。?
該題考查了正確連接電路的能力：先要判斷電路的連接形式，再從電源的一極開始連起，先串后并，且在連接時開關的狀態是斷開的。注意在本題中有電磁繼電器，電磁繼電器的控制電路和工作電路不能相連。
