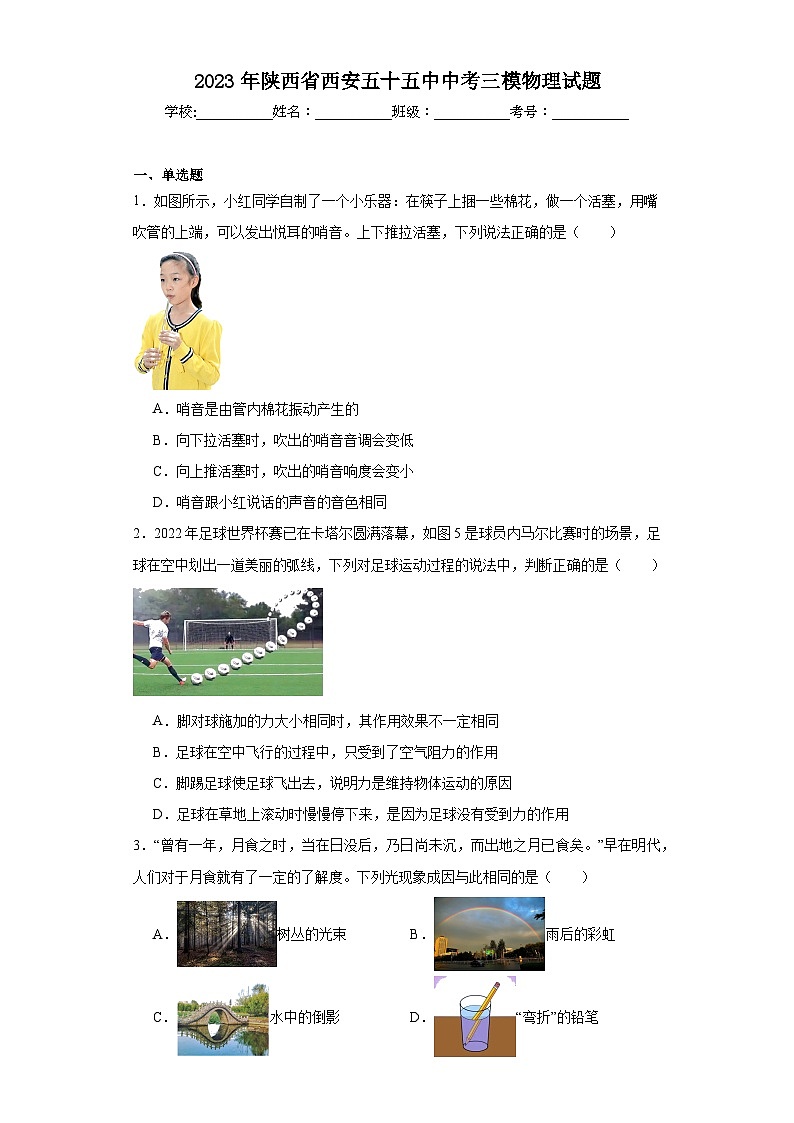

2023年陜西省西安五十五中中考三模物理試題（含解析）

這是一份2023年陜西省西安五十五中中考三模物理試題（含解析），共21頁。試卷主要包含了單選題，填空題，作圖題，實驗題，計算題等內容，歡迎下載使用。

一、單選題
1．如圖所示，小紅同學自制了一個小樂器：在筷子上捆一些棉花，做一個活塞，用嘴吹管的上端，可以發出悅耳的哨音。上下推拉活塞，下列說法正確的是（ ）

A．哨音是由管內棉花振動產生的
B．向下拉活塞時，吹出的哨音音調會變低
C．向上推活塞時，吹出的哨音響度會變小
D．哨音跟小紅說話的聲音的音色相同
2．2022年足球世界杯賽已在卡塔爾圓滿落幕，如圖5是球員內馬爾比賽時的場景，足球在空中劃出一道美麗的弧線，下列對足球運動過程的說法中，判斷正確的是（ ）
A．腳對球施加的力大小相同時，其作用效果不一定相同
B．足球在空中飛行的過程中，只受到了空氣阻力的作用
C．腳踢足球使足球飛出去，說明力是維持物體運動的原因
D．足球在草地上滾動時慢慢停下來，是因?yàn)樽闱驔]有受到力的作用
3．“曾有一年，月食之時，當在日沒后，乃日尚未沉，而出地之月已食矣?！痹缭诿鞔藗儗?duì)于月食就有了一定的了解度。下列光現象成因與此相同的是（ ）
A．樹叢的光束B．雨后的彩虹
C．水中的倒影D．“彎折”的鉛筆

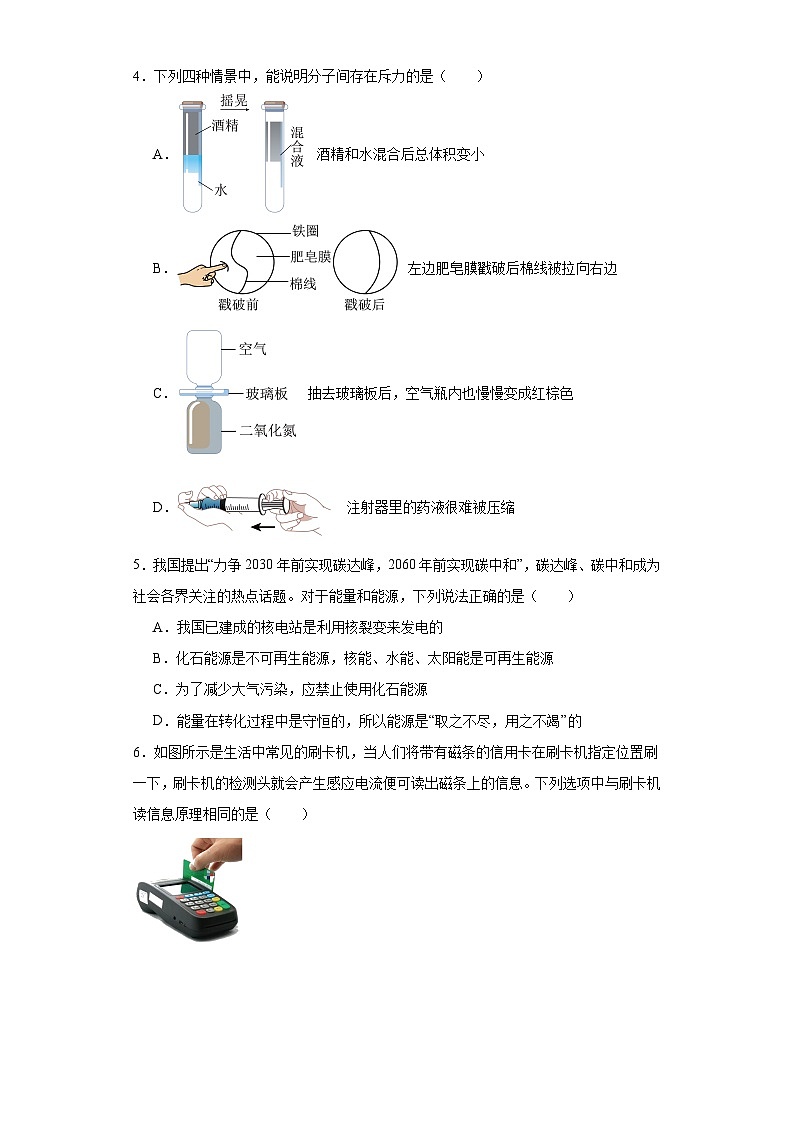

4．下列四種情景中，能說明分子間存在斥力的是（ ）
A． 酒精和水混合后總體積變小
B． 左邊肥皂膜戳破后棉線被拉向右邊
C． 抽去玻璃板后，空氣瓶?jī)?nèi)也慢慢變成紅棕色
D． 注射器里的藥液很難被壓縮
5．我國提出“力爭2030年前實現碳達峰，2060年前實現碳中和”，碳達峰、碳中和成為社會各界關注的熱點話題。對于能量和能源，下列說法正確的是（ ）
A．我國已建成的核電站是利用核裂變來發電的
B．化石能源是不可再生能源，核能、水能、太陽能是可再生能源
C．為了減少大氣污染，應禁止使用化石能源
D．能量在轉化過程中是守恒的，所以能源是“取之不盡，用之不竭”的

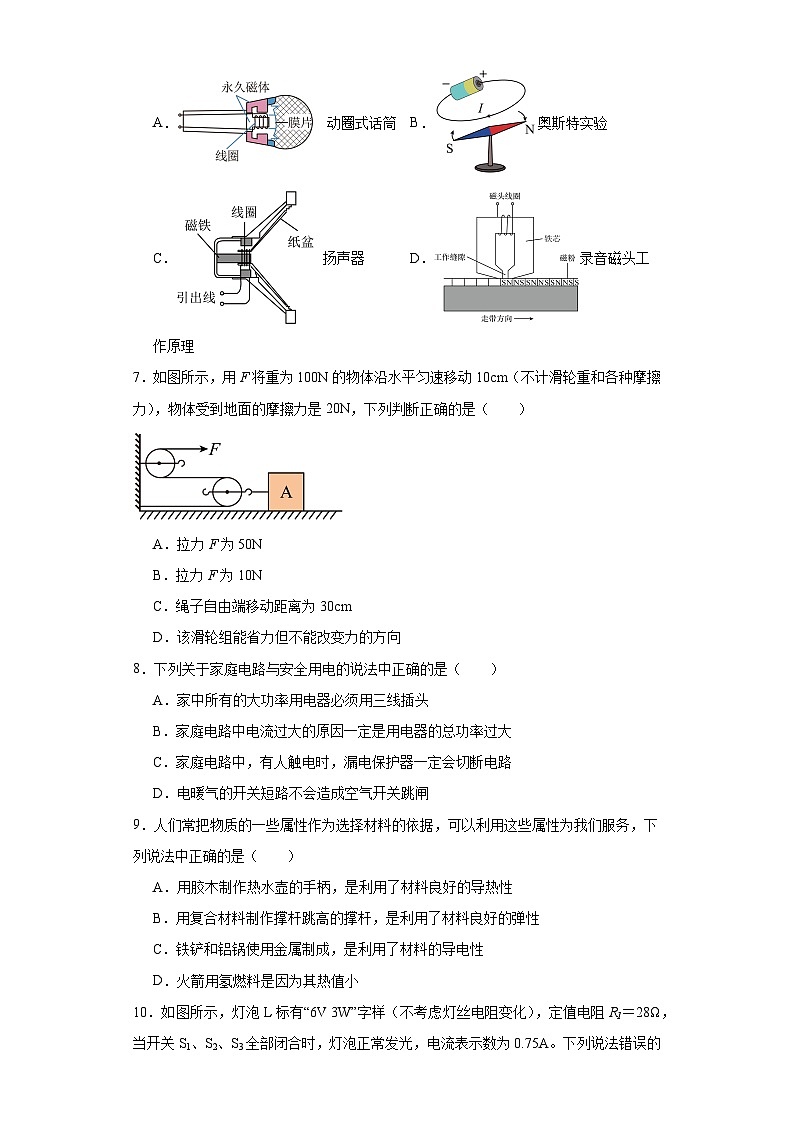

6．如圖所示是生活中常見的刷卡機，當人們將帶有磁條的信用卡在刷卡機指定位置刷一下，刷卡機的檢測頭就會產生感應電流便可讀出磁條上的信息。下列選項中與刷卡機讀信息原理相同的是（ ）
A．動圈式話筒B．奧斯特實驗
C． 揚聲器D．錄音磁頭工作原理
7．如圖所示，用F將重為100N的物體沿水平勻速移動10cm（不計滑輪重和各種摩擦力），物體受到地面的摩擦力是20N，下列判斷正確的是（ ）

A．拉力F為50N
B．拉力F為10N
C．繩子自由端移動距離為30cm
D．該滑輪組能省力但不能改變力的方向
8．下列關于家庭電路與安全用電的說法中正確的是（ ）
A．家中所有的大功率用電器必須用三線插頭
B．家庭電路中電流過大的原因一定是用電器的總功率過大
C．家庭電路中，有人觸電時，漏電保護器一定會切斷電路
D．電暖氣的開關短路不會造成空氣開關跳閘
9．人們常把物質的一些屬性作為選擇材料的依據，可以利用這些屬性為我們服務，下列說法中正確的是（ ）
A．用膠木制作熱水壺的手柄，是利用了材料良好的導熱性
B．用復合材料制作撐桿跳高的撐桿，是利用了材料良好的彈性
C．鐵鏟和鋁鍋使用金屬制成，是利用了材料的導電性
D．火箭用氫燃料是因?yàn)槠錈嶂敌?br>10．如圖所示，燈泡L標有“6V 3W”字樣（不考慮燈絲電阻變化），定值電阻R1＝28Ω，當開關S1、S2、S3全部閉合時，燈泡正常發光，電流表示數為0.75A。下列說法錯誤的是（ ）
A．定值電阻R0的大小為24Ω
B．電源電壓為6V
C．當S1閉合，S2、S3斷開時，小燈泡消耗的功率0.9W
D．當開關S1、S2、S3全部閉合時，電路消耗的總功率為4.5W
二、填空題
11．同步衛星繞地球轉動的周期跟地球自轉的周期相同。在地球的周圍均勻地配置 顆同步通信衛星，就可以覆蓋全球?qū)崿F(xiàn)全球通信。衛星通信是使用 （填“超聲波”或“電磁波”）與地面站進行通信的。
12．如圖所示，用一根細線拴一塊橡皮，甩起來處于 （選填“平衡”或“非平衡”）狀態。若某時刻橡皮受到的所有力突然消失，橡皮由于具有 ，將 （選填“繼續做勻速圓周運動”“沿水平方向做勻速直線運動”或“斜向下落下”）。

13．向云層投撒干冰是人工增雨、緩解旱情的方法之一。投撒到云層中的干冰 為二氧化碳?xì)怏w，并從周圍吸收大量的熱，使空氣中的水蒸氣液化為小水滴或 為小冰晶，下落而形成雨。（兩空均填物態變化名稱）
14．如圖所示，小芳用手將重1.5N，體積為1.6×10﹣4m3的蘋果逐漸壓入水中，直到蘋果剛好浸沒，此過程中水對容器底部的壓強將 （填“增大”“減小”或“不變”），松手后蘋果將 （填“上浮”“懸浮”或“下沉”），最后靜止時，蘋果受到的浮力大小為 N。（ρ水=1.0×103kg/m3，g取10N/kg）
15．如圖所示為某型號的太陽能充電寶，表面貼有太陽能電池板，在陽光照射下為內部鋰電池充電。
（1）此過程中的能量轉化為：太陽能→ 能→ 能；
（2）該充電寶上標明電壓為3.7V，容量為10000mA?h，它充滿電后儲存了 J的電能。
16．如圖甲所示，電源電壓為5V，電流表量程為0~0.6A，電壓表量程為0~15V。在保證所有元件安全的情況下，只閉合開關S、S1，最大范圍移動滑動變阻器滑片，繪制出電流表示數與電壓表示數關系的圖像，如圖乙所示。只閉合開關S、S2，最大范圍移動滑動變阻器滑片，繪制出電壓表示數與滑動變阻器R2接入電路中阻值關系的圖像，如圖丙所示?；瑒?dòng)變阻器R1的最大阻值為 Ω，燈泡的額定功率為 W，以上兩種情況，電路最大功率為 W。
三、作圖題
17．如下圖所示電熱水壺的3條接線，請按照安全用電的原則對應連接到插頭上。
18．建筑工人在A處，使用如圖所示的滑輪組提升物體，試在圖中畫出最省力的繞線方法。
19．如圖所示，某人看到水中A處有一個發光點，但是實際上發光點的位置在B處

四、實驗題
20．按要求填空；

（1）如圖甲，被測物塊的體積是 cm3；
（2）如圖乙所示，將電壓表接入電路，閉合開關后指針偏向零刻度線的左側，是 ；
（3）如圖丙所示利用斜面探究動能的大小與哪些因素有關，讓小車A從斜面的不同高度由靜止開始滑下，是為了探究動能與 的關系，小車的動能是從 能轉化而來的。
21．小明用如圖所示裝置“探究光的反射規律”。
（1）表面粗糙的紙板應 立在水平平面鏡上，讓一束光緊貼紙板A射向鏡面上的O點，在紙板B上呈現出反射光束，以O(shè)N為軸，把紙板B向后翻折，紙板B上反射光束消失，由此可初步得出：反射光線、入射光線和法線 ；
（2）把紙板B翻折至能呈現反射光束的位置后，讓紙板A上的入射光束繞O點順時針轉動，此過程中反射角的大小變化情況是 ；
（3）若將圖中紙板整體以底邊EF為軸向后旋轉45°后，紙板B上 （選填“能”或“不能”）呈現出反射光束，紙板A上的入射光束 （選填“能”或“不能”）在平面鏡中成像。
22．小光用如圖所示裝置探究電流與電阻的關系，滑動變阻器規格為“20Ω 1A”。
（1）閉合開關前應將滑動變阻器滑片移動到最 端。閉合開關，小紅發現電壓表示數接近電源電壓，可能是定值電阻R出現了 （選填“短路”或“斷路”）；
（2）排除故障后，小光需要將5Ω、10Ω、15Ω的電阻分別接入電路，且電阻兩端的電壓要保持1.5V不變，電源電壓不能超過 V；
（3）小光首先將5Ω的電阻接入電路，調節滑動變阻器的滑片使電阻兩端的電壓為1.5V并讀取電流表的示數；當用10Ω的電阻進行實驗時 （選填“A”或“B”）端；完成三次實驗后可以得出的結論是 ；
（4）完成上述實驗后，小光選擇了一個定值電阻探究通過導體的電流與電壓關系。實驗時移動滑動變阻器滑片的目的是 。

23．細心的小軒發現水箱接口處使用不同水管，出水口水流噴射的遠近不同。于是，小軒想探究“水壓相同時，水流速度與哪些因素有關”，他提出了三個猜想：①與水管的長度有關；②與水管的內徑大小有關，小軒設計如圖所示實驗裝置。
（1）實驗過程中，需控制水箱中水的深度不變，從而使接口處水的壓強 （選填“變大”、“變小”或“不變”），保持出水口的高度h不變，通過 來反映出水口水流速度的大小；在接口處接材質相同的不同水管多次實驗，實驗數據如表：
（2）實驗需要的測量工具是 ；
（3）比較序號1、4、7或2、5、8或3、6、9可得到的初步結論是：當材質和內徑一定時，水管長度越長，出水口水流速度 ；比較序號1、2、3可得到的初步結論是：當材質和長度一定時，水管內徑越大，出水口水流速度 ；
（4）為驗證猜想③，接下來的操作應該用內徑和長度相同， 不同的水管多次實驗；
（5）此實驗中進行了多次實驗，其目的與下列實驗中的多次實驗?zāi)康南嗤氖? 。
A．用刻度尺測量物理書的長度
B．測當天西安大氣壓的值選多地多次測量
C．測物體的密度
D．探究電流與電壓的關系時進行多次實驗

五、計算題
24．圖甲是一種新型家用電器－電壓力鍋，圖乙是某型號電壓力鍋工作電路簡圖，表中數據是其部分參數，其中R是主加熱器，R0是保壓加熱器，接通電路后，開關S自動與觸電a、b接通，開始加熱，當鍋內溫度達到105℃，開關S自動與a、b斷開，開始保壓，此時鍋內水溫不高，且未沸騰，現將5kg初溫為25℃的水加入電壓鍋中，接通電路使其正常運行30min，熱量損耗不計，已知水的比熱容為4.2×103J/(kg·℃)，求
（1）電壓力鍋加熱狀態時主加熱器R的電阻；
（2）電壓力鍋多少min后開始保壓？
（3）電壓力鍋在此30min內保壓時所消耗的電能。
25．如圖是某款油電混動小汽車，部分信息如下表。某次測試，質量50 kg的測試員駕駛該車以72 km/h的速度勻速直線行駛0.5h。測試中，汽油機既向車輪提供動力，又向蓄電池充電，同時蓄電池又將部分能量通過驅動電機向車輪輸送。（假設汽油完全燃燒，且忽略蓄電池和電機的熱損失，g=10N/kg，q汽油=4.6×107 J/kg）
測試時：
（1）測試員進入車內未啟動汽車時，求該車對水平地面的壓強。
（2）前進時牽引力為1000N， 求牽引力做的功及功率。
（3）驅動汽車所需能量E1的65%直接來自汽油燃燒，汽油燃燒放出熱量的40%用于汽車行駛和蓄電池充電，其中向蓄電池充電的能量E2為1.34×107 J，求該次測試消耗的汽油質量。
實驗
序號
長度l（cm）
內徑d（cm）
噴射距離s（cm）
1
40
1.0
14
2
1.5
16
3
2.0
20
4
70
1.0
12
5
1.5
15
6
2.0
17
7
100
1.0
11
8
1.5
13
9
2.0
14
額定電壓（V）
220
主加熱器額定功率（W）
880
保壓加熱器額定功率（W）
120
保壓溫度（℃）
105
最大盛水量
6
空車質量
950kg
車輪與地面接觸總面積
0.1m2
參考答案：
1．B
【詳解】A．管樂器是通過空氣柱振動發聲的，因此哨音是由管內空氣柱振動發聲的，故A錯誤；
BC．向下拉“活塞”時，空氣柱變長，振動頻率變慢，吹出的哨音音調變低，向上推活塞時，空氣柱變短，振動頻率變快，吹出的哨音音調會變大，故B正確，C錯誤；
D．音色反映聲音的品質與特色，不同發聲體的音色不同，哨音跟小紅說話的聲音的音色不同，故D錯誤。
故選B。
2．A
【詳解】A．力的作用效果與力的大小、作用點及方向有關，腳對球施加的大小相同的力，但作用點及方向不同，作用效果會不同，故A正確；
B．足球在空中飛行，除了受到阻力，還受到重力的作用，故B錯誤；
C．腳踢足球，足球飛出去，是由于足球受到力的作用，運動狀態發生了改變，所以力是改變物體運動狀態的原因，而不是維持物體運動的原因，故C錯誤；
D．足球在草地上滾動，慢慢停下，是由于受到阻力的作用，運動狀態發生了改變，故D錯誤。
故選A。
3．A
【詳解】月食是光的直線傳播形成的。
A．透過樹叢的光束是直的，表明光在空氣中沿直線傳播的，故A符合題意；
B．雨后的彩虹，是光通過小水珠組成的透鏡分解成七種顏色的光形成的，屬于光的色散現象，故B不符合題意；
C．水中的倒影，屬于平面鏡成像，是由于光的反射形成的，故C不符合題意；
D．“彎折”的鉛筆，是水中鉛筆反射的光斜射入空氣中發生了折射現象，折射角大于入射角，折射光線進入人眼，人眼會逆著折射光線的方向看去，看到的是由折射光線的反向延長線相交而形成的變淺的虛像，故D不符合題意。
故選A。
4．D
【詳解】A．酒精和水混合后總體積變小，說明分子間有間隔，故A不符合題意；
B．左邊肥皂膜戳破后棉線被拉向右邊，說明分子間有引力，故B不符合題意；
C．抽去玻璃板后，說明分子在永不停息地做無故則運動，故C不符合題意；
D．注射器里的藥液很難被壓縮，說明分子間有斥力，故D符合題意。
故選D。
5．A
【詳解】A．核反應堆中發生的是可控制的核裂變，再通過汽輪發電機轉化為電能，故A正確；
B．核能是不可再生能源，水能和太陽能屬于可再生能源，故B錯誤；
C．化石能源在使用過程中會產生大量廢氣，為了減少大氣污染，應盡量減少使用化石能源而不是禁止，故C錯誤；
D．能量雖守恒，但能量的轉化和轉移具有方向性，可以利用的能源是有限的，故D錯誤。
故選A。
6．A
【詳解】A．刷卡機是利用電磁感應來工作的，動圈式話筒是利用電磁感應來工作的，故A符合題意；
B．奧斯特實驗說明電流的周圍存在磁場，故B不符合題意；
C．揚聲器是利用磁場對電流的作用來工作的，故C不符合題意；
D．錄音機錄音是利用磁化原理來記錄信息的，故D不符合題意。
故選A。
7．B
【詳解】AB．由圖示知，滑輪組承重繩子為2根，物體受到地面的摩擦力是20N，不計滑輪重和各種摩擦?xí)r，據滑輪組的特點得，繩端拉力
故A錯誤，B正確；
C．繩子自由端移動的距離
s=2h=2×10cm=20cm
故C錯誤；
D．該滑輪組是動、定滑輪的組合，既能省力，也能改變力的方向，故D錯誤。
故選B。
8．D
【詳解】A．有金屬外殼的用電器用三孔插座，沒有金屬外殼的大功率用電器使用兩孔插座，故A錯誤；
B．家庭電路中電流過大的原因有兩個：短路或用電器的總功率過大，故B錯誤；
C．發生雙線觸電事故時，漏電保護器不能切斷電路，故C錯誤；
D．電暖氣的開關短路時，會造成開關起不到控制作用，但不會造成電流過大，故D正確。
故選D。
9．B
【詳解】A．由于膠木的導熱性差，所以用膠木制作熱水壺的手柄，故A錯誤；
B．由于撐桿需要良好的彈性，所以用復合材料制作撐桿跳高的撐桿，利用了材料良好的彈性，故B正確；
C．由于金屬有良好的導熱性，所以鐵鏟和鋁鍋使用金屬制成，故C錯誤；
D．火箭用氫燃料是因?yàn)槠錈嶂荡?，故D錯誤。
故選B。
10．C
【詳解】B．當開關S1、S2、S3全部閉合時，燈泡與R0并聯，電流表測干路電流，燈泡正常發光，可知電源電壓為
故B正確，不符合題意；
A．由得，燈泡支路電流
則通過定值電阻R0支路的電流
由歐姆定律得，定值電阻
故A正確，不符合題意；
D．電路消耗的總功率為
故D正確，不符合題意；
C．當S1閉合，S2、S3斷開時，R1與燈L串聯，由得，燈泡的電阻
電路的電流
由歐姆定律得，燈泡兩端的電壓
小燈泡消耗的功率
故C錯誤，符合題意。
故選C。
11． 三 電磁波
【詳解】[1]地球同步衛星是指衛星的轉動周期與地球的自轉周期相同，因此，相對于地球上的某一位置，同步衛星的位置是不會發生改變的，也就是靜止的；衛星在通訊當中起到了中繼站的作用，根據科學家的測算，全球只需要3顆同步衛星均勻分布，就可以實現全球通信。
[2]電磁波可以在真空中傳播，衛星通信是使用電磁波與地面站進行通信的。
12． 非平衡 慣性 沿水平方向做勻速直線運動
【詳解】[1]平衡狀態是指靜止或勻速直線運動狀態，橡皮在水平面做勻速圓周運動，運動方向不斷發生變化，處于非平衡狀態。
[2][3]若某時刻橡皮受到的所有力突然消失，橡皮由于具有慣性，將保持原來的運動狀態，速度和方向不發生變化，沿水平方向做勻速直線運動。
13． 升華 凝華
【詳解】[1]干冰是固態的二氧化碳，在常溫下就可以迅速的變?yōu)闅鈶B(tài)，固態變?yōu)闅鈶B(tài)的現象叫升華，升華要吸熱。
[2]干冰升華時要從空氣中吸收熱量，使空氣的溫度降低，水蒸氣受冷就會液化為小水滴或凝華為小冰晶，小冰晶在下落過程中熔化成小水滴，形成雨。
14． 變大 上浮 1.5
【詳解】[1]小芳用手將蘋果逐漸壓入水中，直到蘋果剛好浸沒，由于蘋果排開的水的體積逐漸變大，容器中液面逐漸升高，根據p=ρgh可知，水對容器底部的壓強將變大。
[2]將蘋果全部壓入水中后，蘋果排開水的體積等于蘋果的體積，即
V排=V=1.6×10﹣4m3
蘋果浸沒時受到的浮力為
F浮=G排=ρ水gV排=1.0×103kg/m3×10N/kg×1.6×10﹣4m3=1.6N
而蘋果重力G=1.5N，F(xiàn)浮>G，故松手后蘋果將上浮。
[3]蘋果最后靜止時漂浮在水面上，此時受到的浮力等于蘋果的重力，即：
F浮′=G=1.5N
15． 電 化學 1.332×105
【詳解】（1）[1][2][3] 太陽能充電寶表面貼有太陽能電池板，在陽光照射下為內部鋰電池充電，說明充電寶吸收太陽能，產生電能，給電池充電，所以充電寶現將太陽能轉化為電能，再將電能轉化為化學能儲蓄起來。
（2）[4]依題意得，充電寶充滿電儲存的電能為
16． 20 1.5 2.5
【詳解】[1]只閉合開關S、S1，滑動變阻器R1與燈泡串聯，電壓表測量R1兩端電壓，滑動變阻器R1的最大阻值接入電路時，由圖乙可知，此時電路電流為0.2A，電壓表示數為4V，則滑動變阻器R1的最大阻值
滑動變阻器R1的最大阻值為20Ω。
[2]根據乙圖可知，燈泡的額定電流為0.5A，閉合開關S、S2，滑動變阻器R2與燈泡串聯。由丙圖可知，當滑動變阻器R2兩端電壓最小為2V時，燈泡兩端電壓最大達到額定電壓，則燈泡的額定電壓
則燈泡的額定功率
燈泡的額定功率為1.5W。
[3]以上兩種情況，電路最大電流為燈泡的額定電流0.5A，則以上兩種情況，電路最大功率
電路最大功率為2.5W。
17．
【詳解】如圖所示，帶保險絲的一端與火線連接，中間一條與零線連接，接電熱水壺外殼的一條與地線連接，如下圖所示
。
18．
【詳解】由圖可知，繩子端拉力方向向上，要畫出最省力的繞線方法，則起點在動滑輪上，由3根繩子承擔物重，如下圖所示：
19．
【詳解】由題知，人看到水中A處有一個發光點，A為B點的像，連接人眼與A點，與水面的交點O為折射點；光由B點發出，經水面射入空氣中時發生折射，最后射入人眼。如圖所示

20． 20 電壓表的正負接線柱接反了 速度 重力勢
【詳解】（1）[1]由甲圖知物塊體積為
（2）[2]如圖乙所示，閉合開關后指針偏向零刻度線的左側，這說明電壓表的正負接線柱接反了。
（3）[3]如圖丙所示在利用斜面探究動能的大小與哪些因素有關的實驗中，讓同一小車處在不同的高度，改變了小車的運動速度。根據控制變量法知，是為了探究動能與速度的關系。
[4]小車滑下時，高度變小，重力勢能變小，動能增大，即重力勢能轉化為動能。所以小車的動能是從重力勢能轉化而來的。
21． 豎直 在同一平面內 變小 不能 能
【詳解】（1）[1]在“探究光的反射規律”的實驗中，表面粗糙的紙板應豎直立在水平平面鏡上，目的是使光的傳播路徑能在紙板上顯示。
[2]讓一束光緊貼紙板A射向鏡面上的O點，紙板B上出現反射光束，以O(shè)N為軸，把紙板B向后翻折，紙板A、B不再同一平面內，紙板B上反射光束消失，上述實驗現象說明，反射光線、入射光線和法線在同一平面內。
（2）[3]把紙板B翻折至能呈現反射光束的位置后，讓紙板A上的入射光束繞O點順時針轉動，入射光線與ON的夾角減小，即入射角減??；此過程中反射光線與ON的夾角也減小，即反射角減小。
（3）[4]若將圖中紙板整體以底邊EF為軸向后旋轉45°后，此時法線不在硬紙板上，而反射光線、入射光線、法線在同一平面內，所以此時紙板B上不能呈現出反射光束。
[5]紙板A上的入射光束照射到平面鏡后仍能被平面鏡反射，所以仍能在平面鏡中成像。
22． 左 斷路 3.5 A 電壓一定時，通過導體的電流與導體的電阻成反比 改變定值電阻兩端的電壓和電路中的電流
【詳解】（1）[1]為了保護電路，閉合開關前，根據電路圖判斷滑片應移動到最左端。
[2]根據電壓表的示數接近電源電壓，說明電壓表并聯部分之外是通路，可知定值電阻R斷路。
（2）[3]在探究電流與電阻的關系時，需控制定值電阻兩端的電壓一定，故變阻器兩端電壓也一定，當定值電阻的阻值最大，變阻器的阻值也取最大值時，根據串聯電路中導體兩端電壓與導體電阻成正比得
即
解得U滑=2V，故電源電壓的最大值
U電源=U定+U滑=1.5V+2V=3.5V
（3）[4]因?yàn)?br>左邊為定值，則右邊也為定值，所以當 R定變大時，R滑也變大，才能保持其比值不變，滑動變阻器滑片的位置應更靠近A端。
[5]完成三次實驗后，分析三次實驗得到的數據，可以得出的結論是：電壓一定時，通過導體的電流與導體的電阻成反比。
（4）[6]探究通過導體的電流與導體兩端的電壓的關系時，為得出普遍規律要多次測量，觀察電流的變化，移動滑動變阻器的滑片，改變定值電阻兩端的電壓和電路中的電流。
23． 不變 噴射距離 刻度尺 越小 越大 材質 D
【詳解】（1）[1]由于實驗過程中，需要控制水壓相同，液體壓強與液體深度有關，所以需要控制水箱中水的深度不變。
[2]實驗中運用轉換法，通過測量噴射距離來反映出水口水流速度的大小。
（2）[3]實驗中需要測量水管的長度、內徑、水流噴射距離，所以需要測量長度的刻度尺。
（3）[4]比較序號1、4、7或2、5、8發現，水管內徑相同，水管長度不同，噴射距離也不同，所以可得到的初步結論是：當材質和內徑一定時，水管長度越長，出水口水流速度越小。
[5]比較序號1、2、3發現，水管長度相同，水管內徑不同，噴射距離也不同，所以可得到的初步結論是：當材質和長度一定時，水管內徑越大，出水口水流速度越大。
（4）[6]為驗證猜想③，接下來的操作應該用內徑和長度相同，多次改變水管的材質，觀察水流噴射距離。
（5）[7]探究水流速度與哪些因素有關時，多次實驗，尋找普遍規律，避免規律的偶然性；
A．用刻度尺測量物理書的長度，多次實驗，減小誤差，故A不符合題意；
B．測當天西安大氣壓的值，選多地多次測量是為了求平均值，減小誤差，故B不符合題意；
C．測量物體的密度時，多次測量，是為了求平均值，以減小誤差，故C不符合題意；
D．探究電流與電壓的關系時，進行多次實驗，尋找普遍規律，避免規律的偶然性，故D符合題意。
故選D。
24．（1）55Ω；（2）28min；（3）1.44×104J
【詳解】解：（1）因?yàn)橹骷訜崞黝~定功率是P主加熱=880W，電壓力鍋加熱狀態時主加熱器R的電阻是
（2）根據題意知道，水吸收的熱量
Q吸=cm(t-t0)=4.2×103J/(kg·℃)×5kg×(105℃-25℃)=1.68×106J
此過程消耗的電能是
W加熱=Q吸=1.68×106J
根據W=Pt知道，電壓力鍋從加熱到開始保壓的時間是
（3）30min內保壓的時間是
t保溫=t-t加熱=30×60s-1680s=120s
保壓時消耗的電能是
W保壓=P保壓t保壓=120W×120s=1.44×104J
答：（1）電壓力鍋加熱狀態時主加熱器R的電阻是55Ω；
（2）電壓力鍋28min后開始保壓；
（3）電壓力鍋在此30min內保壓時所消耗的電能是1.44×104J。
25．（1）；（2），；（3）2kg
【詳解】（1）對水平地面的壓力
該車對水平地面的壓強
（2）因汽車勻速行駛時處于平衡狀態，受到的牽引力和阻力是一對平衡力，所以，汽車的牽引力
F牽=f=1000N
由知道，0.5h通過的距離
牽引力做的功
由 知道，牽引力做功的功率
（3）根據題意知道，該次測試消耗的汽油質量
=2kg
答：（1）該車對水平地面的壓強是；
（2）前進時牽引力為1000N， 求牽引力做的功，功率是；
（3）該次測試消耗的汽油質量2kg。
