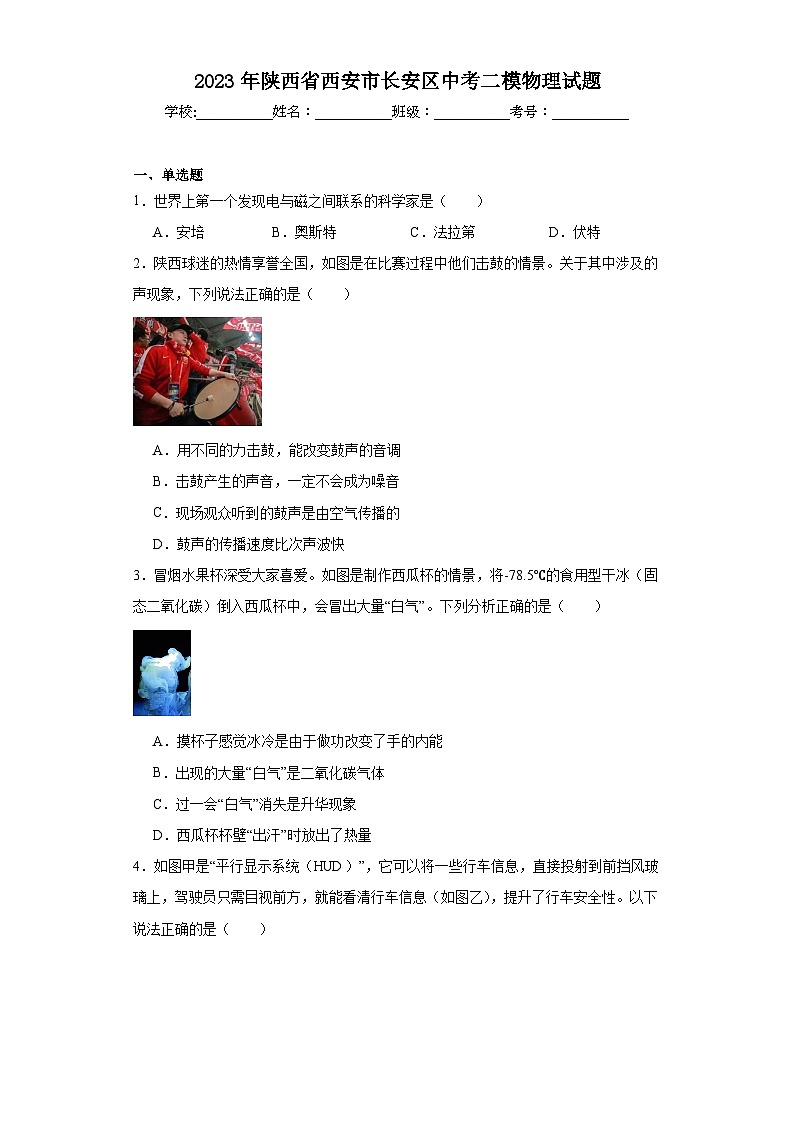

?2023年陜西省西安市長安區中考二模物理試題
學校:___________姓名：___________班級：___________考號：___________

一、單選題
1．世界上第一個發現電與磁之間聯系的科學家是（　　）
A．安培 B．奧斯特 C．法拉第 D．伏特
2．陜西球迷的熱情享譽全國，如圖是在比賽過程中他們擊鼓的情景。關于其中涉及的聲現象，下列說法正確的是（　?。?br /> ??
A．用不同的力擊鼓，能改變鼓聲的音調
B．擊鼓產生的聲音，一定不會成為噪音
C．現場觀眾聽到的鼓聲是由空氣傳播的
D．鼓聲的傳播速度比次聲波快
3．冒煙水果杯深受大家喜愛。如圖是制作西瓜杯的情景，將-78.5℃的食用?型干冰（固態二氧化碳）倒入西瓜杯中，會冒出大量“白氣”。下列分析正確的是（　　）

A．摸杯子感覺冰冷是由于做功改變了手的內能
B．出現的大量“白氣”是二氧化碳氣體
C．過一會“白氣”消失是升華現象
D．西瓜杯杯壁“出汗”時放出了熱量

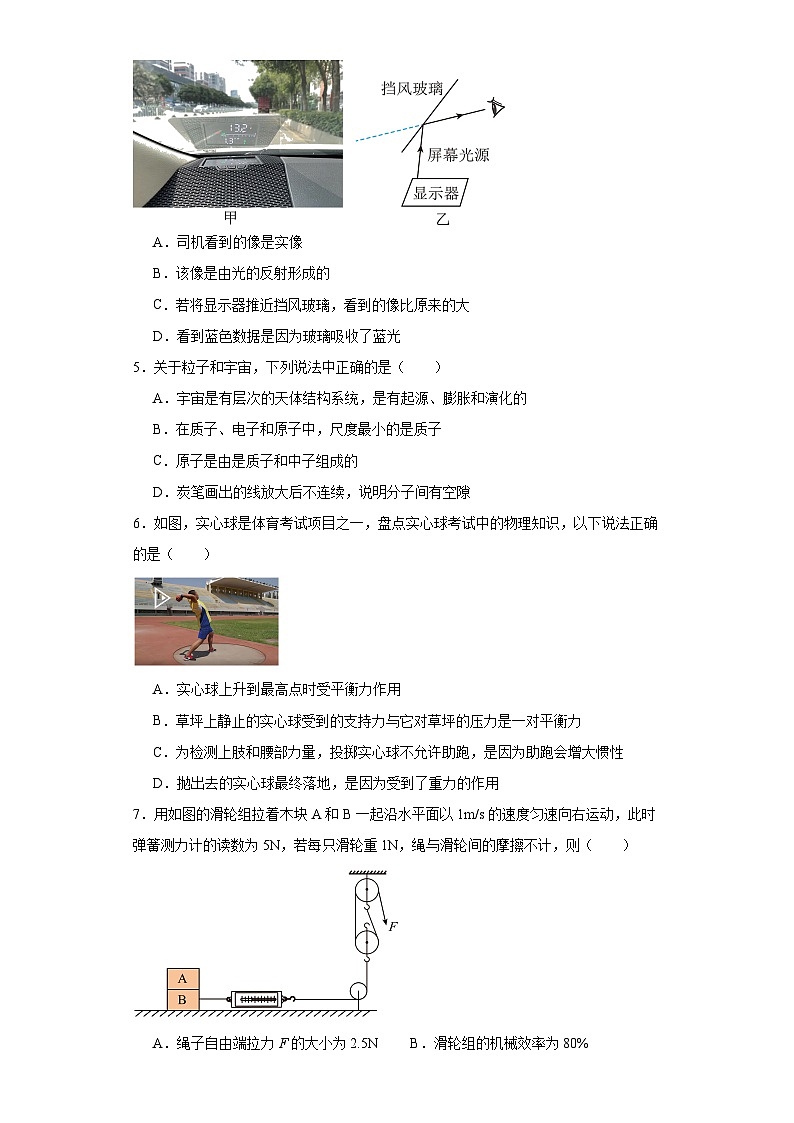

4．如圖甲是“平行顯示系統（HUD）”，它可以將一些行車信息，直接投射到前擋風玻璃上，駕駛員只需目視前方，就能看清行車信息（如圖乙），提升了行車安全性。以下說法正確的是（　　）
??
A．司機看到的像是實像
B．該像是由光的反射形成的
C．若將顯示器推近擋風玻璃，看到的像比原來的大
D．看到藍色數據是因為玻璃吸收了藍光
5．關于粒子和宇宙，下列說法中正確的是（　?。?br /> A．宇宙是有層次的天體結構系統，是有起源、膨脹和演化的
B．在質子、電子和原子中，尺度最小的是質子
C．原子是由是質子和中子組成的
D．炭筆畫出的線放大后不連續，說明分子間有空隙
6．如圖，實心球是體育考試項目之一，盤點實心球考試中的物理知識，以下說法正確的是（　?。?br /> ??
A．實心球上升到最高點時受平衡力作用
B．草坪上靜止的實心球受到的支持力與它對草坪的壓力是一對平衡力
C．為檢測上肢和腰部力量，投擲實心球不允許助跑，是因為助跑會增大慣性
D．拋出去的實心球最終落地，是因為受到了重力的作用
7．用如圖的滑輪組拉著木塊A和B一起沿水平面以1m/s的速度勻速向右運動，此時彈簧測力計的讀數為5N，若每只滑輪重1N，繩與滑輪間的摩擦不計，則（　?。?br /> ??
A．繩子自由端拉力F的大小為2.5N B．滑輪組的機械效率為80%
C．繩子自由端拉力F的功率為6W D．木塊B對A的摩擦力為5N

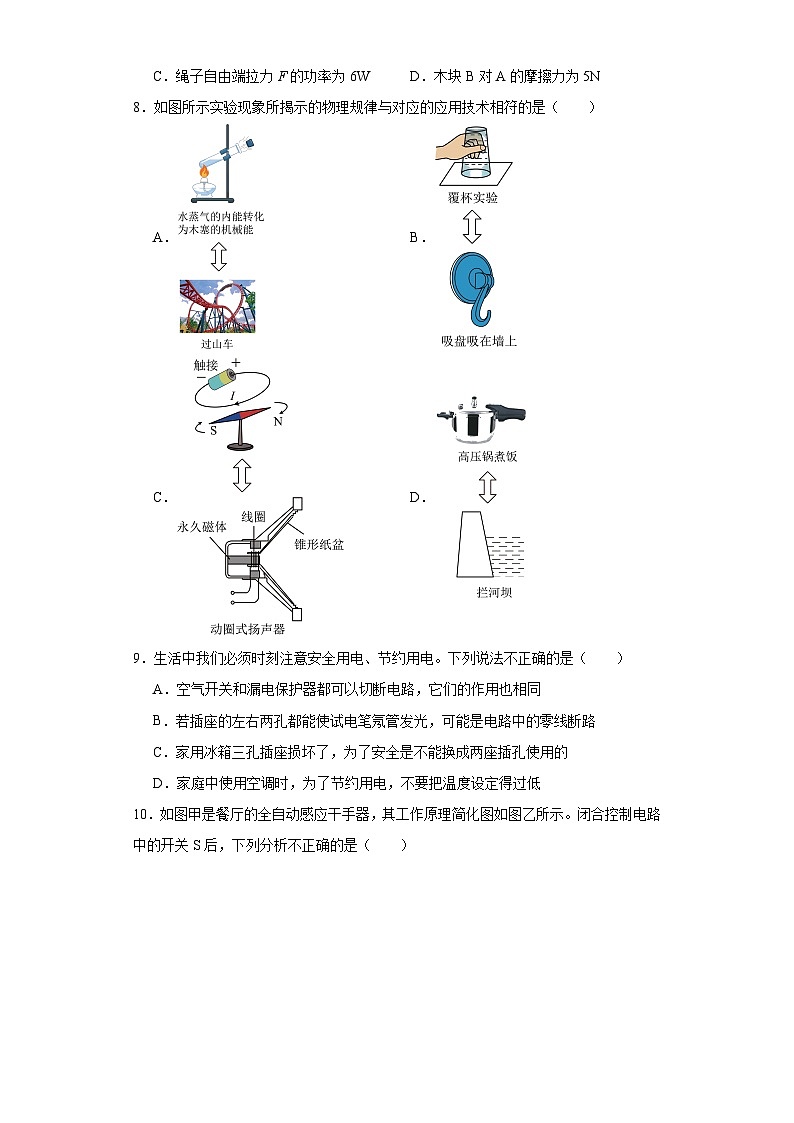

8．如圖所示實驗現象所揭示的物理規律與對應的應用技術相符的是（　?。?br /> A．?? B．??
C．?? D．??
9．生活中我們必須時刻注意安全用電、節約用電。下列說法不正確的是（　?。?br /> A．空氣開關和漏電保護器都可以切斷電路，它們的作用也相同
B．若插座的左右兩孔都能使試電筆氖管發光，可能是電路中的零線斷路
C．家用冰箱三孔插座損壞了，為了安全是不能換成兩座插孔使用的
D．家庭中使用空調時，為了節約用電，不要把溫度設定得過低
10．如圖甲是餐廳的全自動感應干手器，其工作原理簡化圖如圖乙所示。閉合控制電路中的開關S后，下列分析不正確的是（　?。?br /> ??
A．控制電路中的電磁鐵上方為N極
B．若加熱電阻絲阻值為44Ω，加熱電阻絲10s產生的熱量為1.1×104 J
C．控制電路中的電磁鐵主要是利用電流的磁效應工作的
D．工作電路中導線B連接家庭電路中的火線

二、填空題
11．如圖是賽艇比賽時的畫面，用船槳向后劃水，船向前行駛，說明物體間力的作用是_______的，若以岸邊的樹為參照物，比賽中的賽艇是_______的。在某次2000米比賽中，運動員以6分40秒完成比賽，則他們比賽中的平均速度為_____m/s。
??
12．小閆同學想測量臍橙的密度，他先用天平測出臍橙的質量如圖甲所示為 ________g；因臍橙體積較大，放不進量筒，因此他選用一只燒杯，如圖乙所示，用細針將臍橙壓入水中浸沒（水末溢出且不計細針的體積），在水面處做標記，然后將臍橙取出，用裝有700mL水的量筒給燒杯補水至標記處，量筒中剩余520mL的水，則小閆同學測得臍橙的密度是 ____________kg/m3，由于圖乙取出臍橙時帶出部分水，會使密度測量值比真實值 _______（選填“偏大”或“偏小”）。
??
13．在水平推力F的作用下將物體A從圖甲位置勻速推到圖乙位置。在此過程中，物體A對桌面的壓力 _______，桌面受到的摩擦力將 _______，物體A對桌面的壓強將 _______（以上均選填“變大”“變小”或“不變”）。
??
14．如圖是流行于民間的玩具式走馬燈，點燃底部蠟燭，熱空氣上升驅動扇葉轉動，它的能量轉化和四沖程內燃機 _______沖程相同，某單缸四沖程內燃機的飛輪轉速1200r/min，則1s內該內燃機對外做功 _______次；走馬燈轉動時，觀眾驚奇地看到紙片小人的影子動了起來，影子形成的原理是 ___________。
??
15．為保護環境，北京冬奧會使用了氫燃料電池汽車，車在行駛時只排放水而無其它任何有害物質。氫能屬于 _______（選填“清潔”或“非清潔”）能源；已知氫燃料汽車可實現CO2的零排放，而柴油動力汽車每燃燒1kg柴油排放的CO2約3kg。某柴油動力汽車行駛100km耗油20L，這20L柴油完全燃燒釋放熱量 _________J；若改用氫燃料汽車在同一路段行駛相同的距離可減少約 _______kg的CO2排放。（，）
16．如圖是一款爬繩機器人，其主要技術參數如下表，電池的充電電壓和工作電壓一致，電池充滿電儲存電能 ________J；機器人滿載勻速豎直爬升時摩擦力與 _______是一對平衡力；機器人滿載豎直爬升10m的過程中，機器人消耗電能的80%用于爬升做功，則實際工作消耗的電能為 ________J（g取10N/kg）。
技術參數
載重
120kg
自重
10kg
配繩
20m
額定電壓
30V
爬繩速度
6m/min
電池容量
20Ah
??
三、作圖題
17．如圖甲所示是學校里面常用的一種移動指示牌，結構示意圖如圖乙所示，指示牌被風吹倒時可看作杠桿，根據圖乙所示風向，請畫出圖乙中移動指示牌重力的力臂（O點為重心）。
??????
18．如圖所示，分別畫出入射光線ab經凹透鏡折射后的光線及該光線進入水面后的大致方向。
??

四、填空題
19．如圖溫度計的示數為 ________℃。
??
20．如圖所示為小強同學利用天平稱取質量相等的沙子和水的情景，則他在稱取中存在的問題是 __________。
??
21．如圖所示，是比較不同燃料熱值大小的實驗裝置，本實驗是通過比較相同質量的煤油 __________來判斷等質量酒精和碎紙片完全燃燒放出熱量的多少的。
????
22．如圖所示，玻璃板下表面與水面恰好接觸，用彈簧測力計向上提起玻璃板離開水面時的示數大于玻璃板的重力，原因是 _________。
??

五、實驗題
23．張華同學在探究“影響液體內部壓強大小的因素”的實驗中，操作過程如下。
??
（1）實驗中液體壓強是用U形管兩側液面 ______來表示的，為使實驗效果更好，實驗前用手按壓橡皮膜，應選擇U形管的液柱變化 ______（選填“明顯”或“不明顯”）的壓強計來做實驗；
（2）分析圖甲和圖乙，得出結論：在同種液體中，______；
（3）為了證明液體內部的壓強與液體密度是否有關，有同學提出保持圖乙中探頭的位置不變，將一杯濃鹽水倒入燒杯中攪勻后，比較前后兩次實驗，可以得出的結論是液體的密度越大，其內部壓強越大，你認為這個結論可靠嗎？并說出理由 ______；
（4）為了檢驗“液體內部的壓強與液體密度有關”這一結論，他用圖丙的裝置，在容器的左右兩側分別裝入深度相同的不同液體，看到橡皮膜向左側凸起，則 ______側液體的密度較大。（選填“A”或“B”）
24．在探究“電流與電阻的關系”實驗時，提供的器材有：電源（三節新干電池），電流表、電壓表、開關，阻值分別為5Ω、10Ω、20Ω的定值電阻各一個，滑動變阻器和若干導線，設計了如圖甲所示的電路圖。
??
（1）閉合開關前，發現電流表的指針指向零刻度線的左側，原因是 _________；
（2）將5Ω的電阻接入電路后，閉合開關，發現電壓表示數為零、電流表有示數，則故障可能是 ________；
（3）排除故障后，用三個不同的定值電阻進行實驗，每次更換電阻，在移動滑動變阻器滑片的同時，眼睛應觀察 _______表，并使其示數與第一次相同。根據實驗結果繪制了如圖乙所示的I﹣R圖像，分析圖像發現由圖線上的任一點和坐標軸圍成的矩形“面積”大小都相等，由此得出的實驗結論：________；
（4）為了完成本實驗，應選用的滑動變阻器規格為 _____；（選填字母）
A．“20Ω 1A”
B．“40Ω 0.3A”
C．“50Ω 2A”
（5）電流表的電阻雖然很小，但也會影響本實驗中待測電阻Rx的測量結果，小明又設計了如圖丙所示的電路，可以消除這個影響，R0為定值電阻。實驗步驟如下：
①閉合開關S1，斷開S2，移動滑動變阻器滑片到合適位置，讀出電壓表的示數U1和電流表的示數I1；
②閉合S1、S2，移動滑動變阻器滑片到合適位置，讀出電壓表的示數U2，和電流表的示數I2；
③可測得待測電阻Rx＝_________（用 U1、I1、U2、I2表示）。
25．老師在課堂上演示了“手搖發電機發電”（圖甲），小軍發現線圈在磁場中轉動時，小燈泡一閃一閃的發光。他思考感應電流的大小與哪些因素有關呢？小軍提出了自己的疑問以后，學習小組的同學們都很感興趣，迅速展開討論，并提出了以下猜想：
猜想一：感應電流大小與磁場的強弱有關
猜想二：感應電流大小與導體切割磁感線運動的速度有關
猜想三：感應電流大小與導體運動方向和磁感線的夾角有關
為了能夠完成全部探究任務，他們設計了如圖乙所示的實驗裝置進行實驗，并將實驗現象和數據記入如下表格中：
????
次數
滑片P的位置
導體ab移動的方向與水平方向的夾角/度
導體ab移動的速度v/cm?s﹣1
靈敏電流計指針偏轉的最大幅度
1
左
0
5
1格
2
左
0
10
2格
3
左
0
20
4格
4
左
30
10
1.7格
5
左
30
20
3.4格
6
左
60
10
1格
7
中
0
10
2.5格
8
中
0
20
5格
9
右
0
20
6格
（1）為了驗證猜想一，他們用電磁鐵代替了蹄形磁鐵，這樣設計的好處是 ______；
實驗步驟如下：
步驟一：閉合開關S1和S2，將滑動變阻器的滑片P移至左端，并將導體ab以某一速度水平向右移動，觀察并記錄靈敏電流計指針偏轉的最大幅度；
步驟二：將滑片P向右移動，電磁鐵的磁場變 _____，導體ab以同一速度水平向右移動，觀察并記錄靈敏電流計指針偏轉的最大幅度；
步驟三：將滑片P移動至右端，重復步驟二。
①實驗中，通過觀察 ________反映感應電流的大?。?br /> ②通過分析表格中的數據，得出的結論是：___________。
（2）分析 __________三組數據，可以驗證猜想二的結論是正確的；
（3）根據2、4、6三組數據，可得出結論是：在其他條件一定時，導體切割磁感線運動的方向與磁感線的夾角越 _____，感應電流越大；
（4）結合實驗分析，老師在勻速轉動手柄時，通過燈泡的電流忽大忽小的原因是 __________。

六、綜合題
26．福船的出現為中國乃至世界航海史寫下了璀璨的一頁。南京靜海寺《鄭和殘碑》記載：“水樂三年，將領宮軍乘架二千料海船并八櫓船……?！苯泴W術界考證，與北京天壇齊名的二千料海船就是福船。二千料海船滿載時，帆裝、給養、武器、人員、貨物等及船自身質量總共可達1200噸，福船載重量系數（載重量/滿載排水量）0.65。（海水密度取1.0×103kg/m3，g＝10N/kg）
（1）當福船從淡水中駛入海水中時，船受到的浮力將 _______；福船進港減速運動過程中，其動能 _______（以上均選填“增大”“減小”或“不變”）
（2）船體某處離水面3米，該處受到海水的壓強是多少？( )
（3）二千料海船滿載時受到的浮力是多少？( )
（4）與空載時相比，“二千料海船”滿載時排開海水的體積變化了多少？( )
??
27．主動式空氣凈化器在出風口加裝負離子發生器，將空氣不斷電離，產生大量負離子，被微風扇送出，形成負離子氣流，達到清潔、凈化空氣的目的。下表為某型號的主動式空氣凈化器的參數。能效比（η）是凈化空氣量和其輸入功率之比。
額定電壓
220V
工作擋位
待機
1擋
2擋
3擋
功率（W）
0.9
23
44
75
凈化空氣量（m3/h）
﹣
120
240
360
（1）為防止觸電，空氣凈化器的金屬外殼應與三孔插座的 _____線相連；
（2）該空氣凈化器使用2擋位正常工作時，通過的電流為多少？( )
（3）單獨使用該凈化器10min，規格為2400imp/（kW?h）的電能表指示燈閃爍30次，通過計算說明該空氣凈化器在幾擋位工作_____，此時該空氣凈化器的能效比為多少m3/（h?W）？( )
??

參考答案：
1．B
【詳解】A．電流的單位是安培，因此安培對電流的研究作出了貢獻，故A不符合題意；
B．1820年，丹麥物理學家奧斯特發現了電流的磁效應，是世界上第一個發現電與磁之間聯系的科學家，故B符合題意；
C．法拉第在1831年發現了電磁感應現象，故C不符合題意；
D．為紀念伏特對電學的貢獻，把伏特作為電壓的單位，故D不符合題意。
故選B。
2．C
【詳解】A．用不同的力擊鼓，鼓面振動的幅度不同，能改變鼓聲的響度，故A錯誤；
B．從環境保護的角度看，鼓聲影響周圍人們的學習、工作、休息和生活，以及對人們要聽的聲音起干擾作用時就是噪聲，故B錯誤；
C．聲音的傳播需要介質，現場觀眾聽到的鼓聲是由空氣傳播的，故C正確；
D．聲音、超聲波、次聲波在溫度一定的同種介質中的傳播速度相同，故D錯誤。
故選C。
3．D
【詳解】A．摸杯子感覺冰冷是由于熱傳遞改變了手的內能，故A錯誤；
B．“白氣”是水蒸氣遇冷液化成的小水滴，故B錯誤；
C．過一會“白氣”消失屬于汽化現象，故C錯誤；
D．西瓜杯杯壁“出汗”是水蒸氣遇冷液化形成的，液化放熱，故D正確。
故選D。
4．B
【詳解】ABC．“平行顯示系統”，它是應用在汽車行駛過程中的一種新型技術。它應用了平面鏡成像原理，平面鏡成像特點是成正立等大的虛像，屬于光的反射現象，故AC錯誤，B正確；
D．看到藍色數據是因為玻璃反射了藍光，故D錯誤。
故選B。
5．A
【詳解】A．宇宙是有層次的天體結構系統，是有起源、膨脹和演化的，故A正確。
B．原子由原子核和核外電子組成，原子核由質子和中子組成，且電子的尺度很小，則可知原子尺度最大，質子次之，電子最小，故B錯誤。
C．原子是由原子核和核外電子組成，原子核是由質子和中子組成的，故C錯誤。
D．炭黑畫出的線我們可以看到，它肯定是由無數個分子構成的，而單個分子非常小，人的肉眼不能直接看到，因此即使不連續也不能說明分子之間有空隙，故D錯誤。
故選A。
6．D
【詳解】A．實心球上升到最高點時受到重力和空氣阻力的作用，運動狀態在改變，受非平衡力作用，故A錯誤；
B．草坪上靜止的實心球受到的支持力與它對草坪的壓力作用在不同的物體上，不是一對平衡力，故B錯誤；
C．助跑會增大速度和動能，但慣性的大小只與物體的質量有關，與速度無關，故C錯誤；
D．重力的方向豎直向下，拋出去的實心球最終落地，是因為受到了重力的作用，故D正確。
故選D。
7．C
【詳解】A．繩與滑輪間的摩擦不計，從圖中可知n＝2，繩子自由端拉力

故A不符合題意；
B、滑輪組的機械效率

故B不符合題意；
C、繩子自由端移動的速度

繩子自由端拉力F的功率

故C符合題意；
D、木塊A和B一起沿水平面以1m/s的速度勻速向右運動，二者相對靜止，木塊B對A的摩擦力為0N，故D不符合題意。
故選C。
8．B
【詳解】A．過山車利用的是動能和重力勢能的相互轉化，與上圖中內能轉化為機械能不同，兩者不相符，故A不符合題意；
B．覆杯實驗說明了大氣壓的存在，吸盤吸在墻上利用的是大氣壓強，兩者相符，故B符合題意；
C．動圈式揚聲器的原理是通電導體在磁場受力運動，上圖是奧斯特實驗，說明通電導體周圍存在著磁場，兩者不相符，故C不符合題意；
D．攔河壩是根據液體壓強隨深度的增加而增大，高壓鍋煮飯是利用液體的沸點隨氣壓的增大而增大，兩者不相符，故D不符合題意。
故選B。
9．A
【詳解】A．當電路中發生漏電時，漏電保護器會斷開電路；空氣開關是電流過大時切斷電路，利用電流的磁效應工作的；二者作用是不同的，故A錯誤，A符合題意；
B．若插座中有兩孔使試電筆的氖管發光，說明火線正常，且此時插座接零線的左孔也與火線接通，則可能是零線斷路，故B正確，B不符合題意；
C．用冰箱三腳插頭損壞了，換成兩腳插頭，雖然冰箱能工作，但冰箱的外殼漏電時，容易發生觸電事故，為了安全是不能換成兩座插孔使用，故C正確，C不符合題意；
D．夏天把空調的溫度調的很低，會使空調一直處于降溫工作過程，不會有待機狀態，這樣會消耗更多的電能，故D正確，D不符合題意。
故選A。
10．D
【詳解】A．根據圖示可知，電流從電磁鐵的下端流入，根據安培定則可知，控制電路中的電磁鐵上方為N極，故A正確，不符合題意；
B．加熱電阻絲工作10s產生的熱量

故B正確，不符合題意；
C．控制電路中的電磁鐵通電后具有磁性，其主要是利用電流的磁效應工作的，故C正確，不符合題意；
D．工作電路中的觸點相當于開關，為了用電安全，在家庭電路中，開關應接在火線與用電器之間，所以工作電路中導線A連接家庭電路中的火線，故D錯誤，符合題意。
故選D。
11． 相互 運動 5
【詳解】[1]用船槳向后劃水，船槳對水有向后的作用力，船向前行駛，說明水對船槳有向前的作用力，力的作用是相互的。
[2]比賽中的賽艇相對于樹的位置發生了變化，所以若以岸邊的樹為參照物，比賽中的賽艇是運動的。
[3]由題意可知，運動員完成比賽的時間為6分40秒，即400s，由可知，他們比賽中的平均速度

12． 162 0.9×103 偏小
【詳解】[1]用調好的天平測臍橙的質量，當右盤中所加砝碼和游碼位置如圖甲所示時，天平平衡，標尺的分度值為0.2g，則此臍橙的質量為
m=100g+50g+10g+2g=162g
[2]由題意可知，臍橙的體積為
V=700mL-520mL=180mL=180cm3
則臍橙的密度為

[3]由于圖乙取出臍橙時帶出部分水，會使得加入的水的體積變大，即臍橙的體積變大，根據密度公式可知，密度會偏小。
13． 不變 不變 變小
【詳解】[1][2]因水平面上物體的壓力和自身的重力相等，所以，從甲圖位置勻速運動到乙圖位置時，A的重力不變，對桌面的壓力不變。物體A在水平推力作用下從甲圖勻速運動到乙圖，接觸面的粗糙程度不變，所以物體A受到的滑動摩擦力不變。
[3]因從甲圖位置勻速運動到乙圖位置時，接觸面積變大，即此時的受力面積變大，所以，由可知，A對桌面的壓強將變小。
14． 做功 10 光的直線傳播
【詳解】[1]點燃蠟燭時，氣體溫度升高，氣體的密度變小，熱空氣就會向上運動，運動的熱空氣推動扇葉轉動，運動的熱空氣對外做功，將內能轉化為機械能，該過程和四沖程汽油機的做功沖程的能量轉化相同。
[2]飛輪轉速是1200r/min＝20r/s，表示每秒飛輪轉動20圈，內燃機完成10個工作循環，對外做功10次。
[3]光現象中，影子形成的原理是光的直線傳播。
15． 清潔 48
【詳解】[1]清潔能源，即綠色能源，是指不排放污染物、能夠直接用于生產生活的能源，氫燃料電池汽車，車在行駛時只排放水而無其它任何有害物質，故氫能屬于清潔能源。
[2]20L柴油的質量

完全燃燒20L柴油釋放熱量

[3]可減排放的CO2質量
m'=3m=3×16kg=48kg
16． 2.16×106 重力 1.625×104
【詳解】[1]電池充滿電儲存電能為

[2]機器人滿載勻速豎直爬升時，處于平衡狀態，受力平衡，重力與摩擦力是一對平衡力。
[3]機器人滿載時的總重力為

爬升10m的過程中所做的功為

根據可知，機器人消耗的電能

17．??
【詳解】已知O點為重心，從重心O開始豎直向下畫一條帶箭頭的線段，并標出重力的符號G，即為指示牌重力示意圖；根據題意可知，指示牌的模型可以看作杠桿，根據圖乙所示風向，支點為C點，從支點C向重力的作用線作垂線段，即為指示牌重力的力臂L，如圖所示
????
18．
【詳解】延長線過另一側焦點的光線經凹透鏡折射后將平行于主光軸；該折射光線又入射到水面上，先過入射點畫出法線，再在法線左側的水中，根據折射角小于入射角畫出進入水中的折射光線，如圖所示：
??
19．﹣12
【詳解】由圖可知，溫度計的分度值為1℃，溫度計的刻度越往下刻度越大，所以此時的溫度應該是零下，故此時的溫度計的示數為﹣12℃。
20．游碼沒有移到標尺左端零刻度的位置
【詳解】由圖可知，此時游碼沒移到標尺左端的零刻度線處，左盤中水的質量等于右盤中沙子的質量加上游碼在標尺上對應的刻度值，所以稱量的水的質量和沙子的質量不相等。
21．升高的溫度
【詳解】由圖可知，本實驗選用質量相等的酒精和碎紙片完全燃燒來加熱相同質量的煤油，通過溫度計的示數變化來反應酒精和碎紙片放出熱量的多少，溫度計的示數變化越大，說明該燃料放熱越多。
22．分子間存在引力
【詳解】由圖可知。玻璃板接觸水面，用彈簧測力計向上提玻璃板，玻璃板離開水面時，由于水分子之間存在引力，對彈簧測力計產生向下的拉力，所以彈簧測力計示數大于玻璃板的重力。
23． 高度差 明顯 壓強隨深度的增大而變大 不可靠，因為沒有控制深度相同 B
【詳解】（1）[1][2]根據轉換法，實驗中液體壓強是用U形管兩側液面高度差來表示的，為使實驗效果更好，實驗前用手按壓橡皮膜，應選擇U形管的液柱變化明顯，則裝置不漏氣，壓強計的氣密性好，故選擇U形管的液柱變化明顯的壓強計來做實驗。
（2）[3]分析圖甲和圖乙知，液體密度相同，乙中深度大，U形管兩側液面高度差更大，得出結論：在同種液體中，壓強隨深度的增大而變大。
（3）[4]研究液體內部的壓強與液體密度是否有關，要控制液體的深度相同，保持圖乙中探頭的位置不變，將一杯濃鹽水倒入燒杯中攪勻后，鹽水的密度和探頭的深度都增大了，得出的結論是不可靠的，原因是沒有控制深度相同。
（4）[5]為了檢驗“液體內部的壓強與液體密度有關”這一結論，他用圖丙的裝置，在容器的左右兩側分別裝入深度相同的不同液體，看到橡皮膜向左側凸起，可知右側液體產生的壓強大，根據p＝ρgh可知，B側液體的密度較大。
24． 使用前電流表沒有調零 定值電阻短路 電壓 導體兩端的電壓一定時，通過導體的電流與導體的電阻成反比 C
【詳解】（1）[1]實驗前，電流表的指針指在0刻度線的左側，說明開始時電流表的指針沒有在零刻度線處，需要調零。
（2）[2]電流表有示數，說明電路不是斷路，電壓表無示數，可能是與電壓表并聯的電路短路，因此故障可能是與電壓表并聯的定值電阻R短路了。
（3）[3]根據控制變量法，研究電流與電阻的關系時，需控制定值電阻兩端的電壓相同，因此每次更換電阻，在移動滑動變阻器滑片的同時，眼睛應觀察電壓表。
[4]由圖乙可知圖線上的任一點和坐標軸圍成的矩形“面積”大小是電流與電阻的乘積，矩形“面積”大小都相等，說明通過導體的電流與導體的電阻的乘積保持不變，故可得出結論：導體兩端的電壓一定時，通過導體的電流與導體的電阻成反比。
（4）[5]因為電源由三節新干電池組成，所以電源電壓

圖乙可知，定值電阻兩端的電壓始終保持

根據串聯電路電壓的規律，變阻器分得的電壓為

變阻器分得的電壓為電壓表示數的

倍，根據分壓原理，當接入20Ω電阻時，變阻器連入電路中的電阻為

由圖乙可知，電路中的最大電流為0.4A＞0.3A，因此為了完成本實驗，應選用的滑動變阻器規格為：“50Ω 2A”。
故選C。
（5）①閉合開關S1，斷開S2，移動滑動變阻器滑片到合適位置，讀出電壓表的示數U1和電流表的示數I1。
②閉合S1、S2，移動滑動變阻器滑片到合適位置，讀出電壓表的示數U2，和電流表的示數I2。
③[6]在①中，電流表測待測電阻和定值電阻串聯后的電流，電壓表測待測電阻和定值電阻及電流表的總電壓，由歐姆定律和串聯電路的電阻特點可知，測待測電阻和定值電阻及電流表的串聯的總電阻為

在②中，待測電阻短路，電流表測定值電阻的電流，電壓表測電流表和定值電阻的總電壓；移動滑動變阻器滑片，由歐姆定律和串聯電路的電阻特點可知，定值電阻和電流表的總電阻為

由于定值電阻和電流表內阻不變，由②﹣①可知，待測電阻為

25． 磁場的強弱便于調節 強 靈敏電流計指針偏轉的幅度 在其他條件一定時，磁場越強，感應電流越大 1、2、3 大 導體運動方向和磁感線的夾角發生了變化
【詳解】（1）[1]用電磁鐵代替了蹄形磁鐵的好處是磁場的強弱便于調節。
[2]將滑片P向右移動，電源電壓不變，滑動變阻器連入電路的電阻變小，電路電流變大，電磁鐵的磁場變強。
①[3]實驗中，通過觀察靈敏電流計指針偏轉的幅度反映感應電流的大小，靈敏電流計指針偏轉的幅度越大，說明產生的感應電流越大。
②[4]根據控制變量法，分析表格中的數據可知，感應電流大小與磁場的強弱有關，在其他條件一定時，磁場越強，感應電流越大。
（2）[5]1、2、3三組數據中，滑片P的位置不變，導體ab移動的方向與水平方向的夾角不變，導體ab移動的速度不同，可驗證感應電流大小與導體切割磁感線運動的速度是否有關。
（3）[6]2、4、6三組數據中，滑片P的位置不變，導體ab移動的速度一定，導體ab移動的方向與水平方向的夾角不同，靈敏電流計指針偏轉的最大幅度不同，根據控制變量法可得出結論：在其他條件一定時，導體切割磁感線運動的方向與磁感線的夾角越大，感應電流越大。
（4）[7]老師勻速轉動手柄，導體ab移動的速度不變，滑片P的位置也沒有改變，通過燈泡的電流忽大忽小，可能是導體ab移動的方向與水平方向的夾角發生了變化。
【點睛】
26． 不變 減小 3×104Pa 1.2×107N 780m3
【詳解】（1）[1]當福船從淡水中駛入海水中時，浮力始終等于重力，重力不變，船受到的浮力將不變。
[2]福船進港減速運動過程中，質量不變，速度減小，其動能減小。
（2）[3]船體某處離水面3米，該處受到海水的壓強為

（3）[4]二千料海船滿載時，在水面上漂浮，受到的浮力等于它自身的重力，即
F1?。紾滿載＝m滿載g＝1.2×103×103kg×10N/kg＝1.2×107N
（4）[5]空載時的載重量為滿載時的1﹣0.65＝0.35，空載時受到的浮力為
F2浮=0.35F1浮=0.35×1.2×107N=0.42×107N
滿載時與空載時受到的浮力之差為
ΔF浮=F1浮-F2浮=1.2×107N-0.42×107N＝0.78×107N
根據阿基米德原理，與空載時相比，“二千料海船”滿載時排開海水變化的體積為

27． 地 0.2A 3擋 4.8m3/（h?W）
【詳解】（1）[1]凈化器三腳插頭的上腳與用電器的金屬外殼相連，三孔插座的上孔連接地線，凈化器的三腳插頭插入三孔插座，使凈化器的金屬外殼與地線連通，這樣若凈化器的金屬外殼萬一帶電，電流會通過地線導入大地，防止造成觸電事故的發生。
（2）[2]由凈化器的“參數表”得出該空氣凈化器使用2擋位時的電壓為220V、電功率為44W，由P＝UI得通過的電流

（3）[3] 2400imp/（kW?h）表示電路中用電器每消耗1kW?h的電能，電能表的指示燈閃爍2400次，則電能表指示燈閃爍30次，凈化器消耗的電能

工作時間
t′＝10min＝600s
則凈化器消耗的電功率

查表可知，功率為75W時，該空氣凈化器在3擋位工作。
[4]由凈化器能效比的定義可得，此時該空氣凈化器的能效比為
4.8m3/（h?W）
