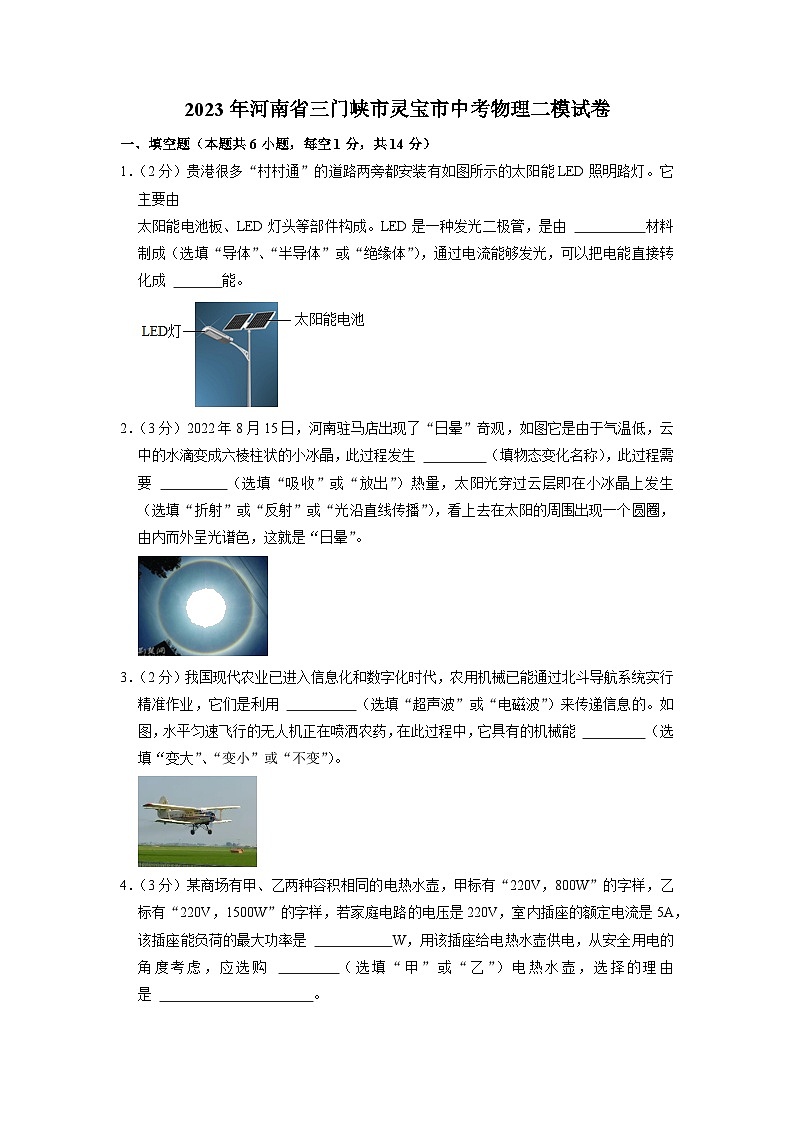

2023年河南省三門峽市靈寶市中考物理二模試卷

這是一份2023年河南省三門峽市靈寶市中考物理二模試卷，共15頁。試卷主要包含了填空題，選擇題，作圖題，實驗探究題，綜合應用題等內容，歡迎下載使用。
?2023年河南省三門峽市靈寶市中考物理二模試卷
一、填空題（本題共6小題，每空1分，共14分）
1．（2分）貴港很多“村村通”的道路兩旁都安裝有如圖所示的太陽能LED照明路燈。它主要由
太陽能電池板、LED燈頭等部件構成。LED是一種發光二極管，是由 　 　材料制成（選填“導體”、“半導體”或“絕緣體”），通過電流能夠發光，可以把電能直接轉化成 　 　能。

2．（3分）2022年8月15日，河南駐馬店出現了“日暈”奇觀，如圖它是由于氣溫低，云中的水滴變成六棱柱狀的小冰晶，此過程發生 　 ?。ㄌ钗飸B(tài)變化名稱），此過程需要 　 　（選填“吸收”或“放出”）熱量，太陽光穿過云層即在小冰晶上發生 　 ?。ㄟx填“折射”或“反射”或“光沿直線傳播”），看上去在太陽的周圍出現一個圓圈，由內而外呈光譜色，這就是“日暈”。

3．（2分）我國現代農業已進入信息化和數字化時代，農用機械已能通過北斗導航系統實行精準作業，它們是利用 　 ?。ㄟx填“超聲波”或“電磁波”）來傳遞信息的。如圖，水平勻速飛行的無人機正在噴灑農藥，在此過程中，它具有的機械能 　 ?。ㄟx填“變大”、“變小”或“不變”）。

4．（3分）某商場有甲、乙兩種容積相同的電熱水壺，甲標有“220V，800W”的字樣，乙標有“220V，1500W”的字樣，若家庭電路的電壓是220V，室內插座的額定電流是5A，該插座能負荷的最大功率是 　 　W，用該插座給電熱水壺供電，從安全用電的角度考慮，應選購 　 ?。ㄟx填“甲”或“乙”）電熱水壺，選擇的理由是 　 　。

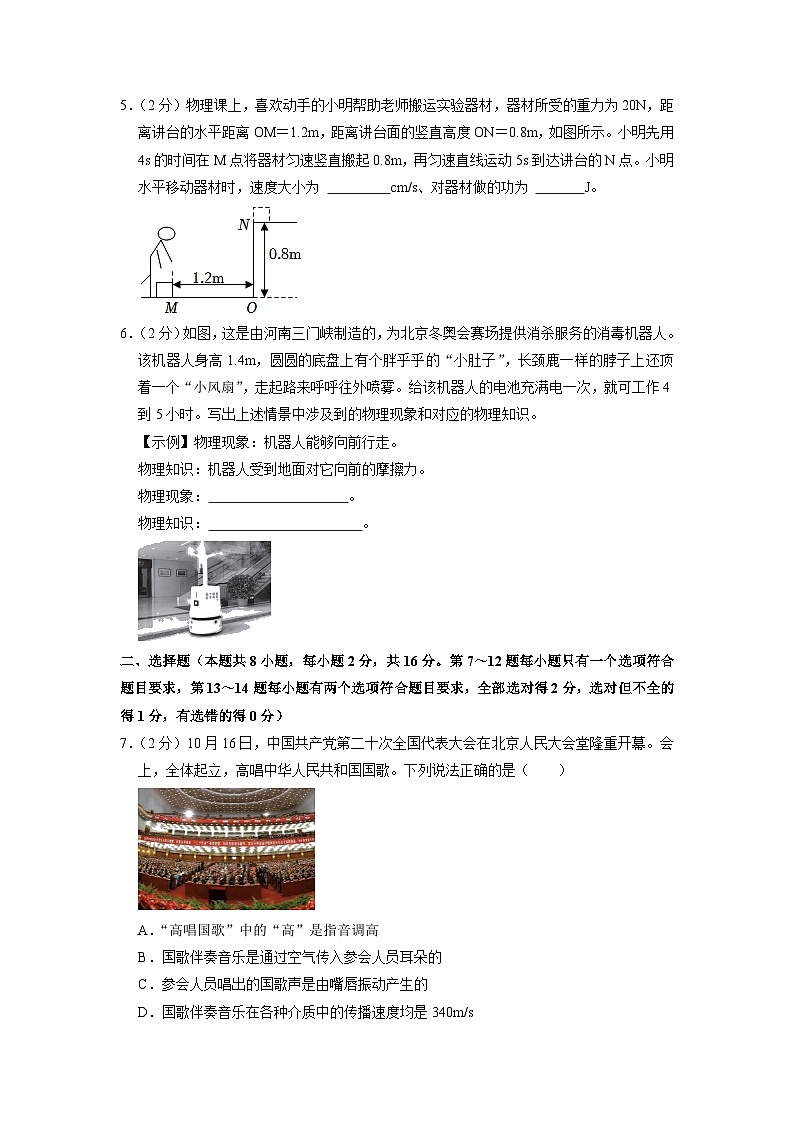

5．（2分）物理課上，喜歡動手的小明幫助老師搬運實驗器材，器材所受的重力為20N，距離講臺的水平距離OM＝1.2m，距離講臺面的豎直高度ON＝0.8m，如圖所示。小明先用4s的時間在M點將器材勻速豎直搬起0.8m，再勻速直線運動5s到達講臺的N點。小明水平移動器材時，速度大小為 　 　cm/s、對器材做的功為 　 　J。

6．（2分）如圖，這是由河南三門峽制造的，為北京冬奧會賽場提供消殺服務的消毒機器人。該機器人身高1.4m，圓圓的底盤上有個胖乎乎的“小肚子”，長頸鹿一樣的脖子上還頂著一個“小風扇”，走起路來呼呼往外噴霧。給該機器人的電池充滿電一次，就可工作4到5小時。寫出上述情景中涉及到的物理現象和對應的物理知識。
【示例】物理現象：機器人能夠向前行走。
物理知識：機器人受到地面對它向前的摩擦力。
物理現象：　 　。
物理知識：　 　。

二、選擇題（本題共8小題，每小題2分，共16分。第7～12題每小題只有一個選項符合題目要求，第13～14題每小題有兩個選項符合題目要求，全部選對得2分，選對但不全的得1分，有選錯的得0分）
7．（2分）10月16日，中國共產黨第二十次全國代表大會在北京人民大會堂隆重開幕。會上，全體起立，高唱中華人民共和國國歌。下列說法正確的是（　?。?br />
A．“高唱國歌”中的“高”是指音調高
B．國歌伴奏音樂是通過空氣傳入?yún)藛T耳朵的
C．參會人員唱出的國歌聲是由嘴唇振動產生的
D．國歌伴奏音樂在各種介質中的傳播速度均是340m/s

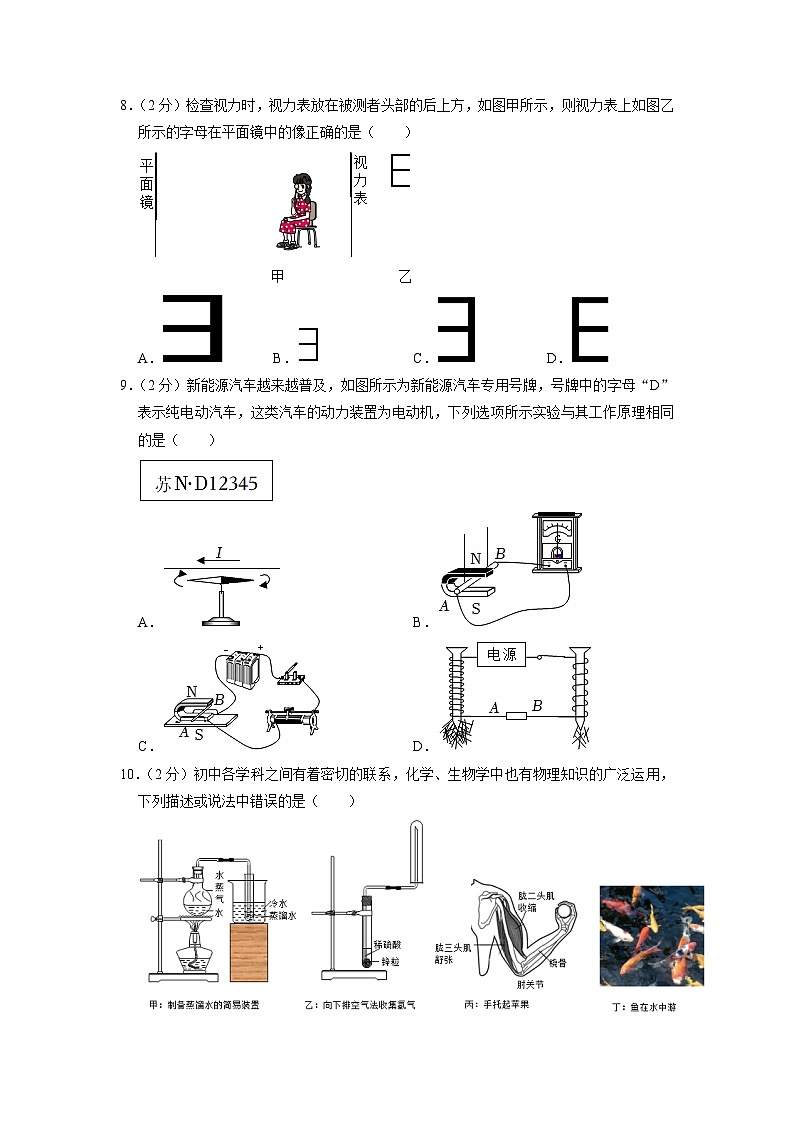

8．（2分）檢查視力時，視力表放在被測者頭部的后上方，如圖甲所示，則視力表上如圖乙所示的字母在平面鏡中的像正確的是（　?。?br />
A． B． C． D．
9．（2分）新能源汽車越來越普及，如圖所示為新能源汽車專用號牌，號牌中的字母“D”表示純電動汽車，這類汽車的動力裝置為電動機，下列選項所示實驗與其工作原理相同的是（　?。?br />
A． B．
C． D．
10．（2分）初中各學科之間有著密切的聯系，化學、生物學中也有物理知識的廣泛運用，下列描述或說法中錯誤的是（　?。?br />
A．甲圖中，蒸餾水的制備是利用水的汽化及水蒸氣的液化
B．乙圖中，向下排空氣法收集氫氣是利用氫氣的密度比空氣的密度大的性質
C．丙圖中，橈骨在肱二頭肌的牽引下繞著肘關節轉動，可視為一種杠桿模型
D．丁圖中，魚主要是利用了尾部和軀干部的擺動與水的相互作用在水中游泳
11．（2分）2022年6月6日，中國“探索二號”科考船搭載深?；镜妊b備順利返航如圖所示。“探索二號”是可搭載萬米級載人潛水器的保障母船，滿載排水量為6832.6t。采用電力發動機組驅動、可行駛15000海里。下列有關科考船海上航行過程的說法正確的是（　?。?br />
A．科考船所受浮力的方向豎直向下
B．潛水器下水后，科考船所受浮力不變
C．科考船停在水面上，當潛水器在豎直下潛的過程中，相對于科考船是運動的
D．航行中，船尾附近海水流速變大，壓強變大
12．（2分）某輸液警報器能在藥液流完時，通過電鈴發聲報警。該報警器內部有一可變電阻R，其阻值隨管內液體的減少而減小。通過電鈴的電流需要達到一定大小時電鈴才能發聲。下列幾個電路中符合報警要求，且當輸液管內液體越少，電表的示數也越小的是（　　）
A． B．
C． D．
（多選）13．（2分）黃河小浪底水利樞紐工程具有防洪、發電、調沙等多項功能。如圖為黃河小浪底水力發電站，下列說法正確的是（　?。?br />
A．按照能源分類，水能是可再生能源
B．水力發電機的工作原理是電磁感應
C．水從高處下落的過程中，動能轉化為重力勢能
D．隨著科技發展，水電站的能源利用率可達100%
（多選）14．（2分）小燈泡L和定值電阻R接在如圖甲所示的電路中，其兩者的I﹣U關系圖象如圖乙所示，下列說法中正確的是（　?。?br />
A．圖乙中曲線A表示電阻R的I﹣U關系圖象
B．當電源電壓為4V時，電流表示數為0.4A
C．當電源電壓為4V時，小燈泡L的實際功率為1.6W
D．如果將小燈泡L和電阻R串聯接在電壓為10V的電源兩端，電路消耗的總功率為2W
三、作圖題（本題共2小題，每小題2分，共4分）
15．（2分）2023年是兔年，“卯兔”是中國十二生肖之一，兔溫順乖巧，深受人們喜愛。如圖是一只斜站在水平地面上的兔子，請你畫出兔子所受力的示意圖（力的作用點畫在重心O上）。

16．（2分）如圖所示、燈泡L標有“220V，40W”、LED燈標有“220V，5W”字樣。請正確連接圖中的家庭電路、使開關S閉合時、燈泡L和LED燈都能正常工作；開關S斷開時、燈泡L和LED燈都不工作。

四、實驗探究題（本題共3小題，第17題3分，第18題6分，第19題9分，共18分）
17．（3分）物理課上，同學們利用壓強計“研究液體內部壓強”，進行了如下的操作。

（1）實驗前，用手指按壓橡皮膜，發現U形管中的液面升降靈活，說明該裝置 　 　（選填“漏氣”或“不漏氣”）。小明沒有按壓橡皮膜時，U形管兩側液面就存在高度差（如圖①所示），接下來的操作是 　 　（選填字母）。
A.從U形管內向外倒出適量水
B.拆除軟管重新安裝
C.向U形管內添加適量水
（2）實驗時，小王將探頭放入水下，U形管兩側水面高度差為8cm，此時U形管內外的氣壓差為 　 　Pa。（ρ水＝1.0×103kg/m3，g取10N/kg）
（3）正確操作后，分析圖②、圖③的實驗現象，得出結論：同種液體中，液體壓強隨液體深度的增加而 　 　。
（4）分析圖③、圖④的實驗現象，得出結論：在深度相同時，液體的 　 　越大，壓強越大。
（5）小王用圖⑤所示的裝置測量未知液體的密度：在左側加入適量的水，在右側緩慢倒入待測液體，直到橡皮膜剛好變平，她測量了以下物理量：
A.右側待測液體到容器底的深度h1
B.右側待測液體到橡皮膜中心的深度h2
C.左側水到容器底的深度h3
D.左側水到橡皮膜中心的深度h4
請你推導出待測液體密度的表達式為ρ＝　 ?。ㄟx擇題中合適的字母和ρ水表示）。
18．（6分）小磊用凸透鏡觀察圖1中的蜻蜓標本。

（1）小磊所看到的像不可能是圖2中的 　 　圖；（選填字母）
（2）小磊若把蜻蜓標本放在距離凸透鏡大于2倍焦距處，他看到的像可能是圖2中的 　 　圖（選填字母）； 　 　（選填“照相機”、“幻燈機”或“放大鏡”）正是應用這一原理制成。
19．（9分）某物理實驗小組正在使用“伏安法”測量未知電阻Rx阻值，實驗電路如圖甲所示（電源電壓3V）。

（1）請你用筆畫線代替導線，將圖甲中電路連接完整，導線不得交叉；閉合開關S前，應將滑動變阻器滑片移到最 　 　端（選填“左”或“右”）。
（2）閉合開關后，發現電流表無示數，電壓表有示數且示數接近3V，則電路故障原因可能是 　 　。
（3）排除故障后，當滑片移到某一位置時，電壓表示數為1.6V，電流表示數如圖乙所示，其讀數為 　 　A，則未知電阻Rx＝　 　Ω。接下來測量多組實驗數據算出Rx平均值，這是為了減小測量帶來的 　 　。
（4）利用圖甲實驗器材還能完成下列探究實驗 　 　。（選填“A”或“B”）
A.探究電流與電壓的關系
B.探究電流與電阻的關系
（5）實驗中電流表突然損壞，小組同學經過討論設計了一種實驗方案，也可測出Rx阻值。電路如圖丙所示，電源電壓未知且恒定不變，a、b為滑動變阻器左右兩個端點，滑動變阻器最大阻值為Rmax，請你把以下測量步驟補充完整。
①閉合開關S，滑片P移到a端時，讀出電壓表示數為U1；
②閉合開關S，　 　，讀出電壓表示數為U2；
③待測電阻Rx＝　 　。（用已知和測量出的物理量符號表示）
五、綜合應用題（本題共2小題，第20題9分，第21題9分，共18分）
20．（9分）自行車騎行是生活中一種環保的出行方式。如圖所示，小明騎自行車出行的途中，沿直線勻速經過一段長100m的平直路面，用時20s。該過程中前后輪與地面的總接觸面積為40cm2。若小明的質量為50kg，自行車的質量為10kg，騎行時受到的阻力為總重的0.04倍。g取10N/kg。
（1）前方有行人時，可以按響車鈴，這是利用聲音傳遞 　 　；要讓自行車更快地停下來，可以用力捏閘，這是通過增大 　 　來增大摩擦力。
（2）求小明騎行時自行對水平地面的壓強。
（3）求騎行過程中動力做的功及功率。

21．（9分）如圖甲所示為某同學家的電中藥壺，有“猛火”和“文火”兩個擋位、工作電路簡化為圖乙所示，其中S為擋位開關，R1、R2為定值電阻，A、B為阻值可忽略不計的指示燈。當電中藥壺處于猛火檔時，紅燈亮；處于文火檔時，綠燈亮。已知電中藥壺額定電壓為220V、猛火檔的額定功率為2420W，R2＝180Ω。

（1）判斷A燈是 　 ?。ㄟx填“紅燈”或“綠燈”）。
（2）求R1的阻值。
（3）求文火檔的額定功率。
（4）暑假的一天晚上、小藝用電中藥壺幫奶奶熬藥，先用猛火加熱沸騰后，再用文火檔慢熬30min，測得文火熬藥消耗了0.1kW?h的電能，求用文火檔慢熬時電中藥壺的實際功率。

2023年河南省三門峽市靈寶市中考物理二模試卷
參考答案與試題解析
一、填空題（本題共6小題，每空1分，共14分）
1．【解答】解：（1）二極管的制作材料為半導體；
（2）LED是一種發光二極管，通過電流時不用經過加熱燈絲、直接能夠發光，即把電能直接轉化成光能。
故答案為：半導體；光。
2．【解答】解：由于氣溫低，云中的水滴變成六棱柱狀的小冰晶，是由液態變成固態，叫凝固，凝固放熱；
太陽光穿過云層進入人的視野發生折射，使人看上去在太陽的周圍出現一個圓圈——這就是“日暈”。
故答案為：凝固；放出；折射。
3．【解答】解：（1）北斗導航系統利用電磁波將探測到的信息傳回地面；
（2）水平勻速飛行的無人機正在噴灑農藥，在此過程中總質量變小，它具有動能和勢能都在變小，因此它的機械能變小。
故答案為：電磁波；變小。
4．【解答】解：插座能負荷的最大功率P＝UI＝220V×5A＝1100W；
甲的額定電流為：I甲＝＝≈3.6A；乙的額定電流為：I乙＝＝≈6.8A；室內插座的額定電流是5A，乙的額定電流大于插座的額定電流，甲的額定電流小于插座的額定電流，所以應該選用甲。
故答案為：1100；甲；乙的額定電流大于插座的額定電流。
5．【解答】解：小明水平移動器材時，速度大小為v＝＝＝0.24m/s＝24cm/s；
距離講臺面的豎直高度ON＝0.8m，
小明水平移動器材，說明在力的方向上沒有移動的距離，所以沒有對實驗器材做功，
故對實驗器材做功為0J。
故答案為：24；0。
6．【解答】解：物理現象：機器人使用一段時間需要充電；
物理知識：充電的過程中，是把電能轉化為化學能。
故答案為：機器人使用一段時間需要充電；充電的過程中，是把電能轉化為化學能（其他合理均可）。
二、選擇題（本題共8小題，每小題2分，共16分。第7～12題每小題只有一個選項符合題目要求，第13～14題每小題有兩個選項符合題目要求，全部選對得2分，選對但不全的得1分，有選錯的得0分）
7．【解答】解：A、“高唱國歌”中的“高”是指響度大，故A錯誤；
B、國歌伴奏音樂是通過空氣傳入?yún)藛T耳朵的，故B正確；
C、參會人員唱出的國歌聲是由聲帶振動產生的，故C錯誤；
D、氣溫為15℃時，國歌伴奏音樂在空氣中的傳播速度是340m/s，故D錯誤。
故選：B。
8．【解答】解：物體在平面鏡中成虛像，像與物大小相等，像與物關于鏡面對稱，如圖乙“E”的像開口向右，則在平面鏡中看到的字母“E”開口向左，故ACD錯誤，B正確。
故選：B。
9．【解答】解：A、是奧斯特實驗圖，小磁針發生偏轉說明通電導體周圍有磁場，故A錯誤；
B、圖中沒有電源，閉合電路的一部分導體在磁場中做切割磁感線運動，會產生感應電流，是將機械能轉化為電能，是發電機的實驗圖，故B錯誤。
C、電路中有電流，通電導體受到磁場力的作用發生運動，是電動機的工作原理，故C正確；
D、該實驗是探究影響電磁鐵磁性大小因素的實驗，是電流的磁效應，故D錯誤。
故選：C。
10．【解答】解：A、甲圖中，水變成水蒸氣是汽化過程，水蒸氣變成水是液化過程，故A說法正確；
B、乙圖中，向下排空氣閥收集氫氣是利用氫氣的密度比空氣的密度小的性質，故B說法錯誤；
C、丙圖中，橈骨在肱二頭肌的牽引下繞著肘關節轉動，可視為一種杠桿模型，故C說法正確；
D、丁圖中，魚主要是利用了尾部和軀干部的擺動與水的相互作用在水中游泳，故D說法正確。
故選：B。
11．【解答】解：
A、科考船所受浮力的方向始終是豎直向上的，故A錯誤；
B、潛水器下水后，科考船的總重力變小，科考船仍然處漂浮狀態，浮力等于自身的重力，所以浮力變小，故B錯誤；
C、科考船停在水面上，當潛水器在豎直下潛的過程中，相對于科考船的位置發生變化，是運動的，故C正確；
D、航行中，船尾附近海水流速變大，壓強變小，故D錯誤。
故選：C。
12．【解答】解：
（1）當輸液管內液體越少，R的阻值越小，能使通過電鈴的電流增大，所以R與電鈴應串聯在電路，而C圖中電鈴與R并聯，故C圖不符合題意；
（2）R與電鈴串聯，R的阻值越小，電路總電阻變小，電源電壓一定，由I＝知電路中電流變大，故A圖不符合題意；
由U＝IR知，此時電鈴兩端電壓變大，由串聯電路的電壓特點知，R兩端電壓變小，故B錯誤，D正確。
故選：D。
13．【解答】解：
A、水能可以從自然界源源不斷地獲得，是可再生能源，故A正確；
B、發電機的工作原理是電磁感應，產生的電流叫做感應電流，故B正確；
C、水從高處下落的過程中，質量不變，高度變小，重力勢能變小，速度變大，動能變大，重力勢能轉化為動能，故C錯誤；
D、能量在利用過程中，總會有一部分能量未被利用而損失掉，所以對能源的利用率不會達到100%，故D錯誤。
故選：AB。
14．【解答】解：A、定值電阻R的I﹣U關系圖象是一條直線，故A錯誤；
BC、由圖甲可知小燈泡L和定值電阻R并聯在電壓為4V的電源上時，
因并聯電路中各支路兩端的電壓相等，所以，它們兩端的電壓均為4V，
由圖象可知對應的電流：IL＝0.3A，IR＝0.1A，
因并聯電路中干路電流等于各支路電流之和，所以干路電流：I＝IL+IR＝0.3A+0.1A＝0.4A；
小燈泡L的實際功率：PL＝UIL＝4V×0.3A＝1.2W，故B正確、C錯誤；
D、如果把小燈泡L和定值電阻R串聯在10V電源上，由乙圖可知當通過電路的電流為0.2A時，燈泡兩端的電壓為2V，電阻兩端的電壓為8V，串聯電路總電壓等于各部分電壓之和，此時電路總電壓U＝UL+UR＝2V+8V＝10V，恰好等于電源電壓，即把小燈泡L和定值電阻R串聯在10V電源上，電路中的電流等于0.2A，所以電路消耗的總功率是：P＝U′I′＝10V×0.2A＝2W，D正確。
故選：BD。
三、作圖題（本題共2小題，每小題2分，共4分）
15．【解答】解：從重心O沿豎直向下的方向和豎直向上的方向畫一條帶箭頭、等長的線段，分別表示重力和支持力，分別用符號G和F表示，如圖所示：
。
16．【解答】解：家庭電路中各個用電器并聯，使開關S閉合時，燈泡L和 LED 燈都能正常工作，開關S斷開時，燈泡L和LED燈都不工作，開關控制整個電路，根據安全用電原則，開關應接在火線和用電器之間，如圖所示：

四、實驗探究題（本題共3小題，第17題3分，第18題6分，第19題9分，共18分）
17．【解答】解：（1）用手輕輕按壓幾下橡皮膜，如果U形管中的液體能靈活升降，則說明裝置不漏氣；
若在使用壓強計前，發現U形管內水面已有高度差，只需要將軟管取下，再重新安裝，這樣U形管中兩管上方的氣體壓強就是相等的（都等于大氣壓），當橡皮膜沒有受到壓強時，U形管中的液面就是相平的，故B正確；
故選B；
（2）U形管左右兩側水面的高度差h＝8cm＝0.08m，
則橡皮管內氣體的壓強與大氣壓之差約為：p＝ρ水gh＝1.0×103kg/m3×10N/kg×0.08m＝800Pa；
（3）分析圖②、圖③的實驗知液體的密度相同，深度不同，深度越深，U形管液面的高度差越大，液體內部壓強越大，得出結論：同種液體中，液體壓強隨液體深度的增加而增加；
（4）分析圖③、圖④的實驗知液體的深度相同，液體的密度不同，且密度越大，U形管液面的高度差越大，液體內部壓強越大，得出結論：在深度相同時，液體的密度越大，壓強越大；
（5）實驗時，橡皮膜兩側受到的壓強容易觀察，所以需要利用水和液體在橡皮膜處的壓強相等來計算液體壓強，因此需要測量待測液體和水到橡皮膜中心的深度，如圖⑤，橡皮膜相平，所以橡皮膜左側和右側的壓強相等，即p左＝p右，根據液體壓強公式得ρ水gh4＝ρgh2，解得待測液體密度的表達式為ρ＝。
故答案為：（1）不漏氣；B；（2）800；（3）增加；（4）密度；（5）。
18．【解答】解：（1）A是倒立放大的像，B是正立放大的像，C是倒立縮小的像，D是正立縮小的像，根據凸透鏡成像規律可知，D不可能看到；
（2）小磊若把蜻蜓標本放在距離凸透鏡大于2倍焦距處，則所成的像是倒立、縮小的實像，故看到的像可能是圖2中的C；照相機正是應用這一原理制成。
故答案為：（1）D；（2）C；照相機。
19．【解答】解：（1）由圖知電源電壓為3V，所以電壓表選用0～3V的量程與定值電阻并聯，如下圖所示：

為保護電路，實驗前應將滑動變阻器的滑片P移到阻值最大處，即最右端；
（2）電流表無示數可能是電路斷路；電壓表示數接近3V，等于電源電壓，說明電壓表、電流表、滑動變阻器、開關與電源兩端相連，所以故障為定值電阻Rx斷路；
（3）由圖乙可知，電流表的量程為0～0.6A，分度值為0.02A，電流為0.16A，
由歐姆定律I＝得未知電阻：
Rx＝＝＝10Ω；
實驗中，多次測量求平均值可以減小誤差；
（4）根據控制變量法可知利用本實驗器材還能完成探究電流與電壓的關系，故選：A；
（5）①閉合開關S，滑片P移到a端時，讀出電壓表示數為U1；
②閉合開關S，滑片P移到b端時，讀出電壓表示數為U2；
③在①中，電壓表測電源電壓U1；
在②中，變阻器的最大電阻與定值電阻串聯，由串聯電路電壓的規律，變阻器的電壓為：
U滑＝U1﹣U2，由歐姆定律，電路中的電流：
I＝＝，
根據串聯電路的規律和歐姆定律得待測電阻：
Rx＝＝＝?Rmax。
故答案為：（1）見解答圖；右；（2）定值電阻Rx斷路；（3）0.16；10；誤差；（4）A；（5）②滑片P移到b端時；③?Rmax。
五、綜合應用題（本題共2小題，第20題9分，第21題9分，共18分）
20．【解答】解：（1）前方有行人時，可以按響車鈴，這是利用聲音傳遞信息；
要讓自行車更快地停下來，可以用力捏閘，這是通過增大壓力來增大摩擦力；
（2）小明的重力G小明＝m小明g＝50kg×10N/kg＝500N，
自行車的重力G自行車＝m自行車g＝10kg×10N/kg＝100N，
小明在平直路面騎行，他和自行車對地面的壓力F＝G小明+G自行車＝500N+100N＝600N，
自行車前后輪與地面的總接觸面積S＝40cm2＝4×10﹣3m2，
騎行時自行車對地面的壓強p＝＝＝1.5×105Pa；
（3）騎行時自行車受到的阻力f＝0.04（G小明+G自行車）＝0.04×（500N+100N）＝24N，
自行車在做勻速直線運動，所受動力與阻力平衡，大小相等，所以動力F′＝f＝24N，
騎行過程中動力做的功W＝F′s＝24N×100m＝2400J，
功率P＝＝＝120W。
答：（1）信息；壓力；
（2）小明騎行時自行對水平地面的壓強是1.5×105Pa；
（3）騎行過程中動力做的功是2400J，功率是120W。
21．【解答】解：指示燈的阻值忽略，當開關S閉合，S′打至觸點M時，電路為兩電阻和指示燈B的串聯的電路，此時電路中總電阻較大，根據P＝UI＝可知總功率較小，電中藥壺處于文火擋；
當開關S閉合，S′打至觸點N時，電路為R1和指示燈A的串聯電路，此時電路中總電阻較小，根據P＝UI＝可知總功率較大，電中藥壺處于猛火擋。
（1）當開關S閉合，S′打至觸點N時，電路為R1和指示燈A的串聯電路，電中藥壺處于猛火擋，此時紅燈亮，故A燈是紅燈；
（2）猛火擋的額定功率為2420W，根據P＝UI＝可知R1＝＝＝20Ω；
（3）當開關S閉合，S′打至觸點M時，電路為兩電阻和指示燈B的串聯的電路，電中藥壺處于文火擋，故電中藥壺文火擋的額定功率P文火＝＝＝＝242W；
（4）文火檔慢熬時電中藥壺的實際功率為P實＝＝200W。
答：（1）紅燈；
（2）R1的阻值為20Ω；
（3）電中藥壺文火擋的額定功率為242W；
（4）電中藥壺文火擋的實際電壓為200W。
