2023年河南省濟源市中考物理二模試卷

這是一份2023年河南省濟源市中考物理二模試卷，共17頁。試卷主要包含了填空題，選擇題，作圖題，實驗探究題，綜合應用題等內容，歡迎下載使用。

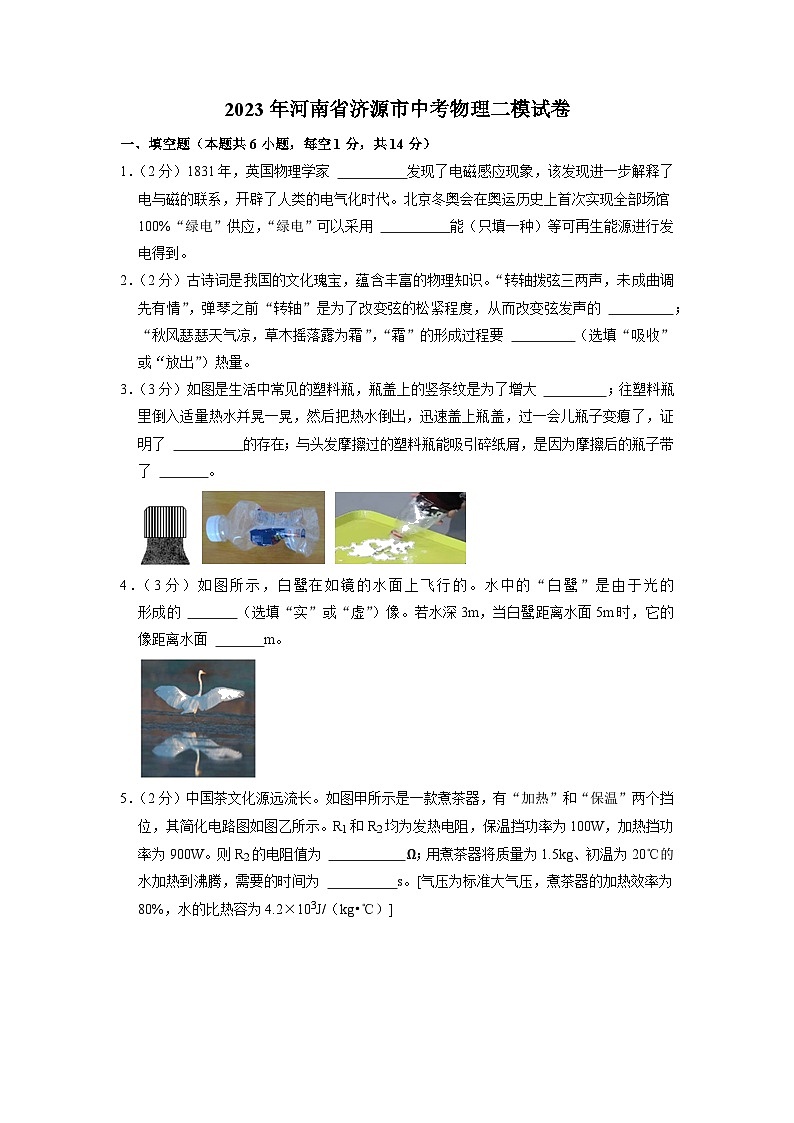

?2023年河南省濟源市中考物理二模試卷
一、填空題（本題共6小題，每空1分，共14分）
1．（2分）1831年，英國物理學家 　 　發現了電磁感應現象，該發現進一步解釋了電與磁的聯系，開辟了人類的電氣化時代。北京冬奧會在奧運歷史上首次實現全部場館100%“綠電”供應，“綠電”可以采用 　 　能（只填一種）等可再生能源進行發電得到。
2．（2分）古詩詞是我國的文化瑰寶，蘊含豐富的物理知識?！稗D(zhuǎn)軸撥弦三兩聲，未成曲調先有情”，彈琴之前“轉軸”是為了改變弦的松緊程度，從而改變弦發聲的 　 　；“秋風瑟瑟天氣涼，草木搖落露為霜”，“霜”的形成過程要 　 ?。ㄟx填“吸收”或“放出”）熱量。
3．（3分）如圖是生活中常見的塑料瓶，瓶蓋上的豎條紋是為了增大 　 ?。煌芰掀坷锏谷脒m量熱水并晃一晃，然后把熱水倒出，迅速蓋上瓶蓋，過一會兒瓶子變癟了，證明了 　 　的存在；與頭發摩擦過的塑料瓶能吸引碎紙屑，是因?yàn)槟Σ梁蟮钠孔訋Я?　 　。

4．（3分）如圖所示，白鷺在如鏡的水面上飛行的。水中的“白鷺”是由于光的 　 　形成的 　 ?。ㄟx填“實”或“虛”）像。若水深3m，當白鷺距離水面5m時，它的像距離水面 　 　m。

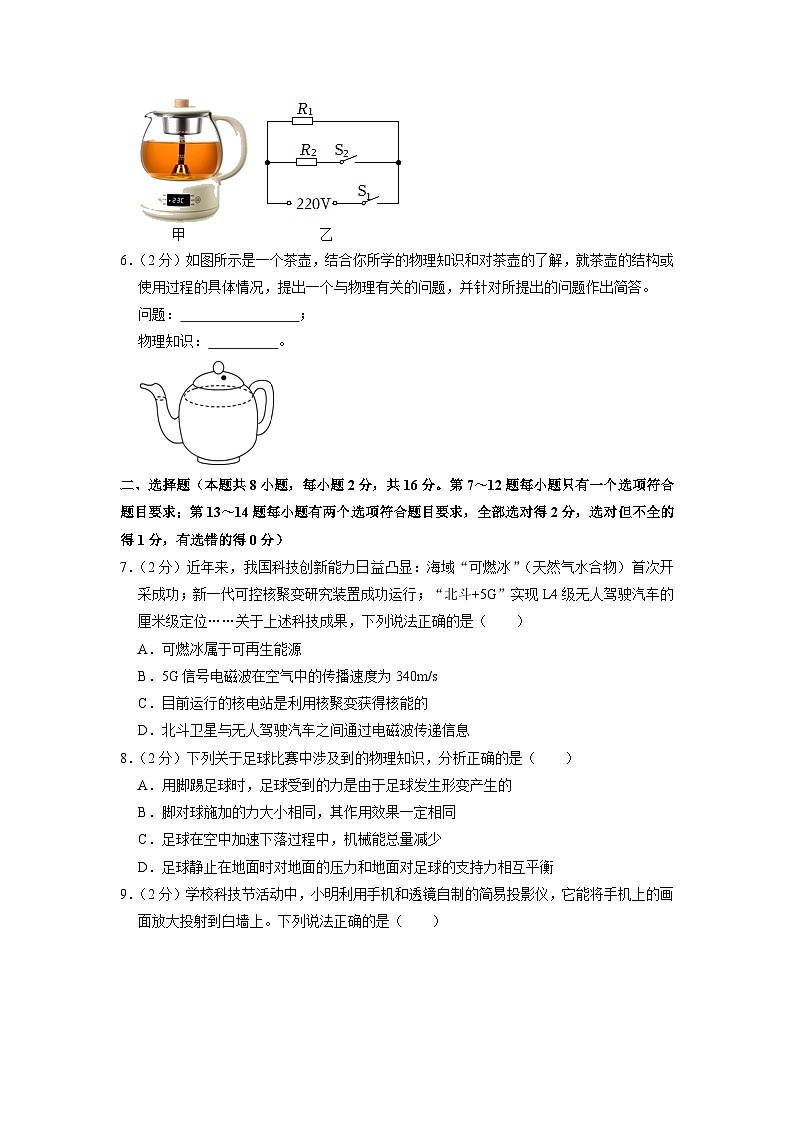

5．（2分）中國茶文化源遠流長。如圖甲所示是一款煮茶器，有“加熱”和“保溫”兩個擋位，其簡化電路圖如圖乙所示。R1和R2均為發熱電阻，保溫?fù)豕β蕿?00W，加熱擋功率為900W。則R2的電阻值為 　 　Ω；用煮茶器將質量為1.5kg、初溫為20℃的水加熱到沸騰，需要的時間為 　 　s。[氣壓為標準大氣壓，煮茶器的加熱效率為80%，水的比熱容為4.2×103J/（kg?℃）]

6．（2分）如圖所示是一個茶壺，結合你所學的物理知識和對茶壺的了解，就茶壺的結構或使用過程的具體情況，提出一個與物理有關的問題，并針對所提出的問題作出簡答。
問題：　 ?。?br /> 物理知識：　 　。

二、選擇題（本題共8小題，每小題2分，共16分。第7～12題每小題只有一個選項符合題目要求；第13～14題每小題有兩個選項符合題目要求，全部選對得2分，選對但不全的得1分，有選錯的得0分）
7．（2分）近年來，我國科技創新能力日益凸顯：海域“可燃冰”（天然氣水合物）首次開采成功；新一代可控核聚變研究裝置成功運行；“北斗+5G”實現L4級無人駕駛汽車的厘米級定位……關于上述科技成果，下列說法正確的是（　?。?br /> A．可燃冰屬于可再生能源
B．5G信號電磁波在空氣中的傳播速度為340m/s
C．目前運行的核電站是利用核聚變獲得核能的
D．北斗衛星與無人駕駛汽車之間通過電磁波傳遞信息
8．（2分）下列關于足球比賽中涉及到的物理知識，分析正確的是（　?。?br /> A．用腳踢足球時，足球受到的力是由于足球發生形變產生的
B．腳對球施加的力大小相同，其作用效果一定相同
C．足球在空中加速下落過程中，機械能總量減少
D．足球靜止在地面時對地面的壓力和地面對足球的支持力相互平衡

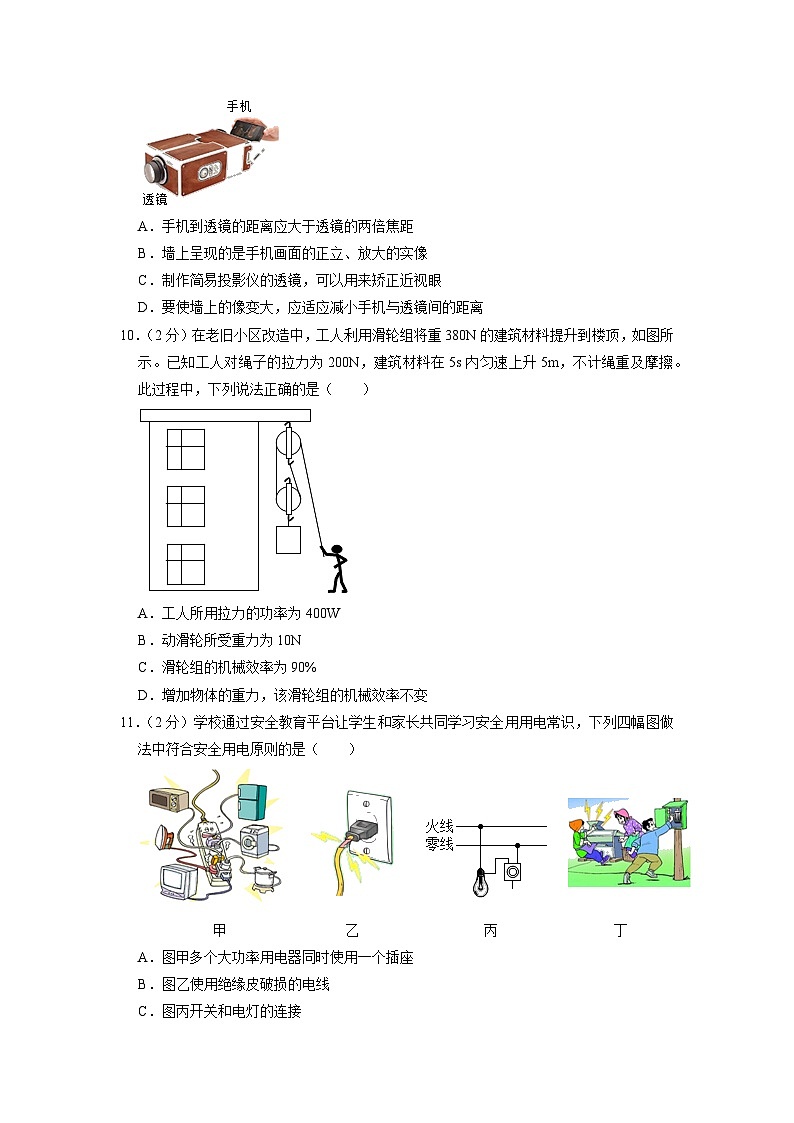

9．（2分）學校科技節活動中，小明利用手機和透鏡自制的簡易投影儀，它能將手機上的畫面放大投射到白墻上。下列說法正確的是（　　）

A．手機到透鏡的距離應大于透鏡的兩倍焦距
B．墻上呈現的是手機畫面的正立、放大的實像
C．制作簡易投影儀的透鏡，可以用來矯正近視眼
D．要使墻上的像變大，應適應減小手機與透鏡間的距離
10．（2分）在老舊小區改造中，工人利用滑輪組將重380N的建筑材料提升到樓頂，如圖所示。已知工人對繩子的拉力為200N，建筑材料在5s內勻速上升5m，不計繩重及摩擦。此過程中，下列說法正確的是（　?。?br />
A．工人所用拉力的功率為400W
B．動滑輪所受重力為10N
C．滑輪組的機械效率為90%
D．增加物體的重力，該滑輪組的機械效率不變
11．（2分）學校通過安全教育平臺讓學生和家長共同學習安全用用電常識，下列四幅圖做法中符合安全用電原則的是（　　）

A．圖甲多個大功率用電器同時使用一個插座
B．圖乙使用絕緣皮破損的電線
C．圖丙開關和電燈的連接
D．圖丁發生觸電事故時要立刻斷開電源
12．（2分）初中各學科之間有著密切的聯系，化學、生物學中也有物理知識的廣泛運用，下列描述或說法中不正確的是（　?。?br />
A．甲圖中，蒸餾水的制備是利用水的汽化及水蒸氣的液化
B．乙圖中，向下排空氣法收集氫氣是利用氫氣的密度比空氣的密度小的性質
C．丙圖中，橈骨在肱二頭肌的牽引下繞著肘關節轉動，可視為一種省力杠桿
D．丁圖中，魚主要是利用了尾部和軀干部的擺動與水的相互作用在水中游泳
（多選）13．（2分）復習到浮力時，老師給同學們留了一個實踐性作業，取兩個相同的杯子盛等質量的水放在水平桌面上。將剝皮前和剝皮后的同一個橘子分別放入其中，觀察橘子靜止時的狀態，并拍圖提交作業。如圖所示為某同學提交的作業，下列分析正確的是（　?。?br />
A．剝皮后的橘子受到的浮力大
B．剝皮前的橘子排開水的重力大
C．剝皮前水對容器底的壓強大于剝皮后水對容器底的壓強
D．兩容器對桌面的壓強相等
（多選）14．（2分）我市邵原鎮的“富硒蘋果”小有名氣。小剛同學設計了一種蘋果自動篩選器，其原理如圖甲，放在水平輕質傳送帶上的蘋果，經過裝有壓敏電阻R的檢測區時，使R的阻值發生變化，其阻值隨壓力F變化的關系如圖乙所示。電源電壓不變，R0為定值電阻，當電路中電壓表示數達到某一設定值時，機械裝置啟動，將質量小的蘋果從側面推出傳送帶，實現自動篩選功能。下列說法中正確的是（　?。?br />
A．當蘋果隨傳送帶一起向右勻速運動時，蘋果受到向左的摩擦力
B．檢測區蘋果質量越大，電路中的總功率越大
C．檢測區蘋果質量越小，電壓表示數越大
D．若電源電壓略有降低，則能通過檢測區的蘋果質量將增大
三、作圖題（本題共2小題，每小題2分，共4分）
15．（2分）如圖，甲圖是漁民叉魚的場景；圖乙所示的A、B兩個位置，一個代表魚的實際位置，一個代表看到的魚的虛像。請?jiān)谝覉D中畫出漁民看到魚在水中的像的光路圖。

16．（2分）如圖所示，將木塊與長木板疊放在水平地面上，用繩子將木塊與墻相連，繩子處于伸直狀態。水平向右拉動長木板，請畫出長木板對木塊作用力的示意圖。（以O(shè)點為力的作用點）

四、實驗探究題（本題共3小題，第17題4分，第18題6分，第19題9分，共19分）
17．（4分）某物理興趣小組探究水沸騰前后溫度變化的特點。

（1）在安裝如圖甲的裝置時應先固定 　 ?。ㄟx填“a”“b”或“c”）的位置；
（2）實驗中，從水溫升到90℃開始，每隔1min讀一次溫度并記入表格，第2min時溫度計示數如圖乙所示，讀數為 　 　℃；由實驗數據可知，水在沸騰過程中溫度 　 ?。ㄟx填“升高”“不變”、“降低”）。
時間/min
0
1
2
3
4
5
6
7
水的溫度/℃
90
92

96
98
99
99
99
（3）實驗完成后熄滅酒精燈，將燒瓶從鐵架臺上取下。拿橡皮塞塞緊瓶口，用冷水噴灑瓶底（如圖丙），里面的水 　 　沸騰（選填“能”或“不能”）。
18．（6分）“63次有效下潛作業，4次下潛深度超萬米”！“奮斗者”號完成環大洋洲載人深潛科考任務。這激發了小聰同學探究液體內部壓強的興趣，實驗如圖1所示。

（1）圖1甲是U形管壓強計，金屬盒上的橡皮膜應該選 　 ?。ㄟx填“薄”或“厚”）一些較好。實驗前，要通過調試，使壓強計U形管兩邊的液面相平。小聰在調試時發現，用手指無論是輕壓還是重壓探頭的橡皮膜時，U形管兩邊液柱的高度差變化都很小，調節的方法是 　 ?。ㄟx填字母）。
A.從U形管中倒出適量水
B.向U形管中加入適量水
C.取下軟管重新安裝
（2）比較圖乙和圖丙，初步得出結論：在同種液體中，液體內部壓強隨 　 　的增加而增大，請列舉出一個與此相關的實例 　 　。
（3）小聰同學查閱資料改裝U形管壓強計，如圖2所示。當兩探頭置于空氣中時，U形管兩側液面相平。現將兩探頭分別放在A、B容器內密度分別為ρ1和ρ2的兩種不同液體中，當兩探頭所處的深度相同時，U形管右側液面比左側高，由此可知：液體的壓強與液體的 　 　有關。還可知ρ1　 　ρ2（選填“＞”、“＜”或“＝”）。
19．（9分）小紅在做“測定小燈泡電阻”的實驗，小燈泡的額定電壓U額＝2.5V。
（1）請你用筆畫線代替導線，將如圖甲所示的實物電路連接完整（導線不能交叉）；
（2）電路連接正確后，閉合開關，發現小燈泡不亮，但電流表和電壓表均有示數，接下來他應進行的操作是 　 　。
（3）小紅繼續進行實驗，記錄的部分?jǐn)?shù)據如表所示，其中第2次實驗時電壓表的示數如圖乙所示，要測量小燈泡正常工作時的電阻，他應將滑片向 　 　（選填“左”或“右”）移動；第3次實驗時電流表的示數如圖丙所示，電流表示數為 　 　A，則小燈泡正常發光時的電阻是 　 　Ω（保留1位小數）。
次數
電壓U/V
電流I/A
電阻R/Ω
1
0.6
0.28

2

0.36

3
2.5


（4）從現有的三組數據中可以看出小燈泡在不同電壓下的電阻值有何特點，請寫出一句具有概括性的結論：　 　。
（5）完成上述實驗后，小紅進一步思考，提出問題：在沒有電流表的情況下，能否測量小燈泡的額定功率？他利用一個定值電阻R0設計的電路圖如圖丁所示。
①調節滑動變阻器滑片使電壓表示數為U額；
②接著保持滑片位置不變，將電壓表 　 ?。ㄟx填“A”或“B”）點的接線改接到C點，記錄電壓表示數為U；
③小燈泡的額定功率為P額＝　 　（用R0、U額、U等物理量符號表示）。
五、綜合應用題（本題共2小題，第20題8分，第21題9分，共17分）
20．（8分）央廣網報道，2023年3月，西北大學李學龍教授和他的研究團隊在“腦控”無人機領域取得突破式進展，中國科技再一次“彎道超車”！4月19日晚，作為2023第二屆中國濟源?國際白銀文化博覽會重要一環，500架無人機組成的方陣為市民奉上了一場科技感、藝術感十足的視覺盛宴。如圖所示是正在航拍的無人機，停在水平面上時與水平面的總接觸面積為10cm2。利用遙控器可控制它運動和工作。機身質量為2.4kg的無人機從地面飛到離地20m高處，求：（g取10N/kg）

（1）它靜止在水平面上時對水平面的壓強是多少？
（2）這一過程無人機克服重力做功是多少？
（3）若該無人機以5m/s的速度水平勻速飛行10min，受到的水平阻力為無人機重力的倍，則該狀態下無人機克服阻力做功的功率是多少？
（4）為增大無人機的飛行時間，請寫出一點解決該問題的合理建議。
21．（9分）小宇查閱資料了解到，飛船在發射前需要檢驗艙體的氣密性。他設計了如圖甲所示的模擬檢測電路，電源電壓15V保持不變，R0為40Ω的定值電阻，R為壓敏電阻，其阻值隨環境氣壓的變化規律如圖乙所示，將R置于真空室的艙體中，艙體內初始?xì)鈮簽?.0×105a。艙體不漏氣時，綠燈亮；艙體漏氣時，若氣壓低于臨界值則電鈴響。

（1）圖甲中電磁鐵的下端為 　 　（選填“N”或“S”）極；電鈴應該接在 　 ?。ㄟx填“AB”或者“CD”）之間。
（2）艙體不漏氣時，通電1min，控制電路消耗的電能是多少？
（3）若艙體發生漏氣，則當電壓表示數為10V時，艙內氣壓值為多少？
（4）如圖是今年“3?15”晚會上曝光的劣質導線，不良商家為了降低成本，將多芯銅導線的根數從國家標準的32根減為26根，導致導線橫截面積減小。請你結合所學的電學知識分析，劣質導線的使用可能存在什么樣的安全隱患。

2023年河南省濟源市中考物理二模試卷
參考答案與試題解析
一、填空題（本題共6小題，每空1分，共14分）
1．【解答】解：1831年，英國物理學家法拉第發現了電磁感應現象，該發現進一步解釋了電與磁的聯系，開辟了人類的電氣化時代。
北京冬奧會在奧運歷史上首次實現全部場館100%“綠電”供應，“綠電”可以采用太陽能等可再生能源進行發電得到。
故答案為：法拉第；太陽能。
2．【解答】解：（1）彈琴之前“轉軸”是為了改變弦的松緊程度，從而改變弦發聲的音調；
（2）“霜”就是由空氣中的水蒸氣遇到比較冷的草木凝華形成的。凝華要放熱。
故答案為：音調；放出。
3．【解答】解：（1）瓶蓋上的豎條紋是在壓力一定時，通過增大接觸面的粗糙程度來增大摩擦力；
（2）往空礦泉水瓶?jī)?nèi)注入少量的熱水，搖晃后倒掉并立即蓋緊瓶蓋，過一會兒瓶?jī)?nèi)水蒸氣液化，體積變小，瓶?jī)?nèi)氣體壓強變小，瓶子在外界大氣壓作用下慢慢向內凹陷，這說明大氣存在壓強；
（3）帶電體能夠吸引輕小物體，所以與頭發摩擦過的塑料瓶能吸引碎紙屑，是因?yàn)槠孔訋Я穗姟?br /> 故答案為：摩擦；大氣壓；電。
4．【解答】解：水中的“白鷺”屬于倒影，屬于平面鏡成像，是由于光的反射形成的虛像，
物體到平面鏡的距離和像到平面鏡的距離相等。當白鷺距離水面5m時，它的像距離水面5m。
故答案為：反射；虛；5。
5．【解答】解：由圖乙可知，當S1、S2都閉合時，R1、R2并聯，根據并聯電路的電阻特點可知，此時電路中的總電阻最小，由P＝可知，電路中的總功率最大，煮茶器處于加熱擋；
當開關S1閉合、S2斷開時，只有R1工作，電路中的總電阻最大，總功率最小，煮茶器處于保溫?fù)酰?br /> R2的電功率：P2＝P加熱﹣P保溫＝900W﹣100W＝800W，
由P＝可知，R2的阻值：R2＝＝＝60.5Ω；
一個標準大氣壓下，水的沸點是100℃，
水吸收的熱量：Q吸＝cm（t﹣t0）＝4.2×103J/（kg?℃）×1.5kg×（100℃﹣20℃）＝5.04×105J，
由η＝可知，煮茶器消耗的電能：W＝＝＝6.3×105J，
由P＝可知，加熱需要的時間：t′＝＝＝700s。
故答案為：60.5；700。
6．【解答】解：（1）問題：茶壺利用的是什么原理？
簡答：從結構上來說，茶壺的壺嘴和壺身上端開口、下部連通屬于連通器；
（2）問題：茶壺蓋上為什么有一個小孔？
簡單：茶壺的蓋上留一小孔，使內外氣壓相等，水才容易倒出來。
故答案為：茶壺利用的是什么原理；連通器。
二、選擇題（本題共8小題，每小題2分，共16分。第7～12題每小題只有一個選項符合題目要求；第13～14題每小題有兩個選項符合題目要求，全部選對得2分，選對但不全的得1分，有選錯的得0分）
7．【解答】解：A、可燃冰屬于化石能源，是在開發利用后就不會在短時間內再次從自然界產生的能源，屬于不可再生能源，故A錯誤；
B、5G信號是電磁波，在空氣中的傳播速度為3×108m/s，故B錯誤；
C、現階段核電站是利用核裂變獲得核能，故C錯誤；
D、北斗衛星與汽車導航系統之間通過電磁波傳播信號，故D正確。
故選：D。
8．【解答】解：A、用腳踢足球時，足球受到的力是由于腳發生形變產生的，故A錯誤；
B、腳對球施加的力大小相同，其作用效果不一定相同，故B錯誤；
C、足球在空中加速下落過程中，重力勢能轉變成動能，同時受到空氣阻力，部分機械能轉化為內能，故機械能總量變小。
D、足球靜止在地面時對地面的壓力和地面對足球的支持力是一對相互作用力，故D錯誤。
故選：C。
9．【解答】解：A、根據投影儀成像的原理可知，手機到透鏡的距離應大于焦距，小于二倍焦距，故A錯誤；
B、投影儀成的像是倒立、放大的實像，故B錯誤；
C、投影儀利用凸透鏡成像的規律工作的，凸透鏡可以矯正遠視眼，故C錯誤；
D、要使墻上的像變大，根據物近像遠像變大的規律可知，應減小手機與透鏡間的距離，故D正確。
故選：D。
10．【解答】解：A、由圖可知n＝2，繩子自由端移動的距離：s＝nh＝2×5m＝10m，
拉力做的總功：W總＝Fs＝200N×10m＝2000J，
拉力做功的功率：P＝＝＝400W，故A正確；
B、因?yàn)椴挥?jì)繩重和摩擦?xí)rF＝（G+G動），所以動滑輪的重力：G動＝nF﹣G＝2×200N﹣380N＝20N，故B錯誤；
C、滑輪組的機械效率：η＝＝＝＝＝×100%＝95%，故C錯誤；
D、由不計繩重和摩擦?xí)rη＝＝＝＝＝可知，動滑輪的重力不變，增加物體的重力，滑輪組機械效率變大，故D錯誤。
故選：A。
11．【解答】解：A、多個大功率用電器同時使用一個插座，接線板負載過多，會造成火災，故A不符合安全用電原則；
B、導線破損后，金屬線裸露在外，非常容易發生觸電事故，故B不符合安全用電原則；
C、連接電燈時，開關要接在燈泡和火線之間，斷開開關時，能切斷火線，觸及燈泡時不會觸電，而圖中開關接在零線上，故C不符合安全用電原則；
D、發現有人觸電，首先要使觸電者盡快脫離電源（斷開電源），然后根據具體情況進行相應的救治，故D符合安全用電原則；
故選：D。
12．【解答】解：A．甲圖中，水變成水蒸氣是汽化過程，水蒸氣變成水是液化過程，故A正確；
B．乙圖中，向下排空氣閥收集氫氣是利用氫氣的密度比空氣的密度小的性質，故B正確；
C．丙圖中，橈骨在肱二頭肌的牽引下繞著肘關節轉動時，動力臂小于阻力臂，可視為一種費力杠桿，故C錯誤；
D．丁圖中，魚主要是利用了尾部和軀干部的擺動與水的相互作用在水中游泳，故D正確。
故選：C。
13．【解答】解：AB、橘子兩次受到的浮力不一樣，剝皮前橘子處于漂浮狀態，浮力等于重力，剝皮后橘子沉底，浮力小于重力，且剝皮后橘子的重力變小，所以剝皮后所受的浮力小于剝皮前所受的浮力，即剝皮前的橘子排開水的重力大，故B正確，A錯誤；
C、剝皮前受到的浮力大，根據阿基米德原理F?。溅裧V排可知，剝皮前橘子排開的水的體積大，水面高度大，根據p＝ρgh可知圖甲中容器底部受到水壓強的，故C正確；
D、剝皮后橘子的重力變小，水的重力相同、杯子的重力相同，所以剝皮前杯子的總重力大于剝皮后杯子的總重力，則剝皮前的壓力大，受力面積相同，根據p＝可知，剝皮前杯子對水平面桌面的壓強大，故D錯誤。
故選：BC。
14．【解答】解：由電路圖可知，壓敏電阻R與定值電阻R0串聯，電壓表測量定值電阻R0兩端的電壓；
A、因?yàn)樘O果隨傳送帶一起向右勻速運動，所以它們之間沒有發生相對運動、也沒有相對運動的趨勢，則蘋果在水平方向上不受摩擦力的作用，故A錯誤；
B、檢測區蘋果量越大，壓敏電阻R受到的壓力越大，由圖乙可知，壓敏電阻R受到的壓力越大，壓敏電阻R的阻值越小，由串聯電路的電阻特點可知，電路中的總電阻越小，電源電壓不變，由P＝UI＝可知，電路中的總功率越大，故B正確；
C、檢測區蘋果質量越小，壓敏電阻R受到的壓力越小，由圖乙可知，壓敏電阻R受到的壓力越小，壓敏電阻R的阻值越大，由串聯電路的電阻特點可知，電路中的總電阻越大，電源電壓不變，由歐姆定律可知，電路中的電流越小，由U＝IR0可知，定值電阻R0兩端的電壓越小，即電壓表的示數越小，故C錯誤；
D、若電源電壓略有降低，機械裝置啟動時電壓表示數不變，根據串聯電路的分壓規律可知，壓敏電阻分擔的電壓變小，由串聯分壓原理可知，壓敏電阻R的阻值應變小，由圖像可知壓敏電阻所受壓力增大，所以能通過檢測區物品的蘋果質量將增大，故D正確。
故選：BD。
三、作圖題（本題共2小題，每小題2分，共4分）
15．【解答】解：人之所以能看到水中的魚，是由魚反射的光線經水面折射后進入人眼，魚的像是人眼逆著折射光線看到的，所以直接連接眼睛與B，與水面的交點即為入射點；連接A和入射點即為入射光線，然后做出法線，法線與入射光線之間的夾角為入射角，如下圖所示：

16．【解答】解：根據題意可知，水平向右拉動長木板，木塊處于靜止?fàn)顟B(tài)，木塊受到水平向右的木板對木塊的摩擦力、豎直向上的木板對木塊的支持力；支持力和摩擦力作用在O點上，力的示意圖如下所示：

四、實驗探究題（本題共3小題，第17題4分，第18題6分，第19題9分，共19分）
17．【解答】解：（1）在安裝如圖甲的裝置時，要保證用酒精燈的外焰加熱，應從下向上固定實驗器材的位置，因此應先固定鐵圈a的位置；
（2）由圖乙可知，溫度計的分度值為1℃，所以溫度計的讀數為94℃；
由表格中數據知，從5到7分鐘，水的溫度保持99℃不變；
（3）由圖可知，用冷水噴灑瓶底，只會降低水的溫度，不能減小上方氣體的壓強，因此此時水的沸點不變，而水的溫度降得更低，故里面的水不能沸騰。
故答案為：（1）a；（2）94；不變；（3）不能。
18．【解答】解：（1）圖1甲是U形管壓強計，金屬盒上的橡皮膜應該選薄一些較好，橡皮膜越容易發生形變，壓強計越靈敏；
實驗前，要通過調試，使壓強計U形管兩邊的液面相平；若壓強計的氣密性很差，用手指不論輕壓還是重壓橡皮膜時，就會有漏氣現象，因此U形管兩邊液柱的高度差變化??；
調節的方法是取下軟管重新安裝，故選：C；
（2）比較圖乙和圖丙可知，液體密度相同，丙中深度大，液體產生的壓強大，初步得出結論：在同種液體中，液體內部壓強隨深度的增加而增大，列舉出一個與此相關的實例：攔河大壩建成上窄下寬的形狀。
（3）由圖2可知，液體密度相同，U形管左側液面高度更低，說明U形管左側的壓強更大，則探頭在A容器中受到的壓強更大，可知液體的壓強與液體的密度有關；
由題意可知，兩側探頭均處于不同液體的同一深度，由p＝ρgh可知，A容器中的液體密度更大，故ρ1＞ρ2。
故答案為：（1）??；C；（2）深度；攔河大壩建成上窄下寬的形狀；（3）密度；＞。
19．【解答】解：（1）電流表、燈泡、滑動變阻器應串聯接入電路中；小燈泡的額定電壓U額＝2.5V，所以電壓表選用小量程接入電路中；如圖所示：
；

（2）連好電路后，閉合開關，但電流表、電壓表均有示數，電路為通路，發現小燈泡不亮，說明電路中的電流過小，接下來應進行的操作是：移動滑動變阻器的滑片，觀察小燈泡是否發光；
（3）根據圖乙可知，電壓表選用的是小量程，分度值為0.1V，示數為1.5V，因?yàn)樾襞莸碾妷盒∮陬~定電壓，要想讓燈泡正常發光，應將滑動變阻器向左移動，滑動變阻器的電阻減小，分壓減少，燈泡兩端的電壓增大，使燈泡正常發光；
由題意知電流表的量程為0﹣0.6A，分度值為0.02A，示數為0.48A，則燈泡的電阻：R＝＝＝5.2Ω；
（4）由表格數據可知，燈泡兩端的電壓越小時，功率越小，溫度越低，燈絲的電阻越小，故可得結論：燈絲電阻受溫度影響，電壓越低，燈絲溫度越低，燈絲電阻越小；
（5）調節滑動變阻器滑片使電壓表示數為U額，接著保持滑片位置不變，此時燈泡正常發光；
根據電流從電壓表正接線柱流入，將電壓表B點的接線改接到C點，觀察并記錄電壓表示數U，因?yàn)楦鱾€(gè)電阻的大小和電壓大小都不變，燈泡仍然正常發光，根據串聯電路的電壓規律，定值電阻的電壓為：U0＝U﹣U額，
由歐姆定律，通過定值電阻的電流：I0＝＝，
根據串聯電路的電流規律，通過定值電阻的電流即為小燈泡的額定電流，則小燈泡的額定功率可表示為：
P額＝U額I額＝U額?。
故答案為：（1）見解析；（2）移動滑動變阻器的滑片，觀察小燈泡是否發光；（3）左；0.48；5.2；（4）燈絲電阻受溫度影響，燈絲溫度越低，燈絲電阻越?。唬?）B；U額?。
五、綜合應用題（本題共2小題，第20題8分，第21題9分，共17分）
20．【解答】解：
（1）無人機靜止在水平面上時對水平面的壓力：F＝G＝mg＝2.4kg×10N/kg＝24N，
對水平面的壓強：p＝＝＝2.4×104Pa；
（2）從地面飛到離地20m高處時無人機克服重力做的功：W＝Gh＝24N×20m＝480J；
（3）無人機在水平方向勻速飛行時受到的阻力：f＝G＝×24N＝4N，
則該狀態下無人機克服阻力做功的功率：P＝＝＝fv＝4N×5m/s＝20W；
（4）無人機飛行過程需要消耗電能來克服重力（或克服阻力）做功，
所以，為了減少電能的消耗，延長飛行時間，可以減小無人機的質量，或者增加電池儲存的電能也可以延長飛行時間。
答：（1）無人機靜止在水平面上時對水平面的壓強是2.4×104Pa；
（2）這一過程無人機克服重力做功是480J；
（3）該狀態下無人機克服阻力做功的功率是20W；
（4）減小無人機的質量或者增加電池儲存的電能可以增大無人機的飛行時間。
21．【解答】解：（1）根據安培定則，圖甲中電磁鐵的下端為N極；根據圖乙表格分析，氣壓越大，壓敏電阻的阻值越小，說明艙體不漏氣時，綠燈亮，此時電磁鐵的磁性較強，銜鐵被電磁鐵吸下，綠燈亮；當艙體漏氣時，壓敏電阻的阻值變大，若氣壓低于臨界值，電磁鐵的磁性減弱，彈簧將銜鐵拉起來，接通電鈴電路，所以電鈴應該接在AB之間。
（2）艙體不漏氣時，根據圖乙，壓敏電阻的阻值為10Ω，此時控制電路的總電阻為：R總＝R+R0＝10Ω+40Ω＝50Ω；
電路中的電流為：；
通電1min，控制電路消耗的電能是：W＝UIt＝15V×0.3A×60s＝270J；
（3）電壓表測量的是定值電阻兩端的電壓，當電壓表示數為10V時，電路中的電流為：，此時壓敏電阻的阻值為：，
查圖乙可知，此時艙內的氣壓為0.7×105Pa。
（4）不良商家為了降低成本，將多芯銅導線的根數從國家標準的32根減為26根，導致導線橫截面積減小，在長度和材料相同時，導線的電阻增大，根據焦耳定律Q＝I2Rt，導線的發熱量增大，容易引起火災。
故答案為：（1）N；AB；（2）艙體不漏氣時，通電1min，控制電路消耗的電能是720J；（3）若艙體發生漏氣，則當電壓表示數為10V時，艙內氣壓值為0.7×105Pa；（4）在長度和材料相同時，導線的電阻增大，根據焦耳定律Q＝I2Rt，導線的發熱量增大，容易引起火災。
