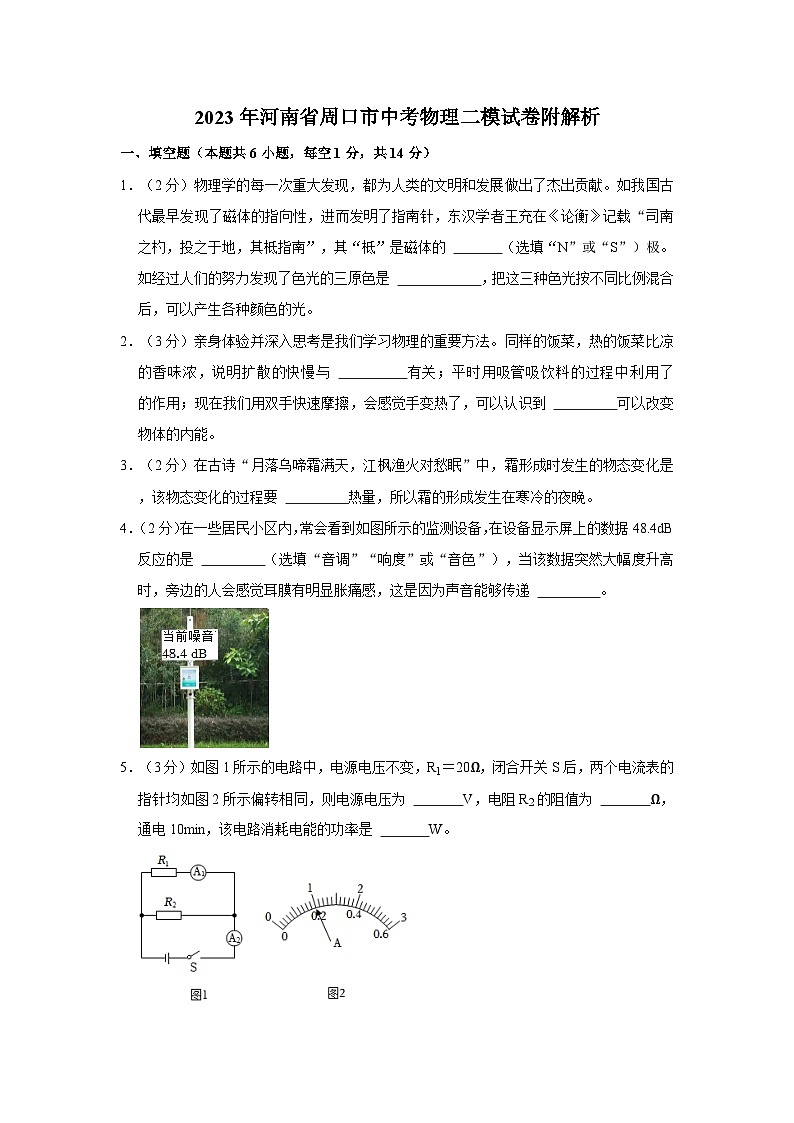

?2023年河南省周口市中考物理二模試卷附解析
一、填空題（本題共6小題，每空1分，共14分）
1．（2分）物理學的每一次重大發現，都為人類的文明和發展做出了杰出貢獻。如我國古代最早發現了磁體的指向性，進而發明了指南針，東漢學者王充在《論衡》記載“司南之杓，投之于地，其柢指南”，其“柢”是磁體的 　 ?。ㄟx填“N”或“S”）極。如經過人們的努力發現了色光的三原色是 　 　，把這三種色光按不同比例混合后，可以產生各種顏色的光。
2．（3分）親身體驗并深入思考是我們學習物理的重要方法。同樣的飯菜，熱的飯菜比涼的香味濃，說明擴散的快慢與 　 　有關；平時用吸管吸飲料的過程中利用了 　 　的作用；現在我們用雙手快速摩擦，會感覺手變熱了，可以認識到 　 　可以改變物體的內能。
3．（2分）在古詩“月落烏啼霜滿天，江楓漁火對愁眠”中，霜形成時發生的物態變化是 　 　，該物態變化的過程要 　 　熱量，所以霜的形成發生在寒冷的夜晚。
4．（2分）在一些居民小區內，常會看到如圖所示的監測設備，在設備顯示屏上的數據48.4dB反應的是 　 　（選填“音調”“響度”或“音色”），當該數據突然大幅度升高時，旁邊的人會感覺耳膜有明顯脹痛感，這是因為聲音能夠傳遞 　 　。

5．（3分）如圖1所示的電路中，電源電壓不變，R1＝20Ω，閉合開關S后，兩個電流表的指針均如圖2所示偏轉相同，則電源電壓為 　 　V，電阻R2的阻值為 　 　Ω，通電10min，該電路消耗電能的功率是 　 　W。

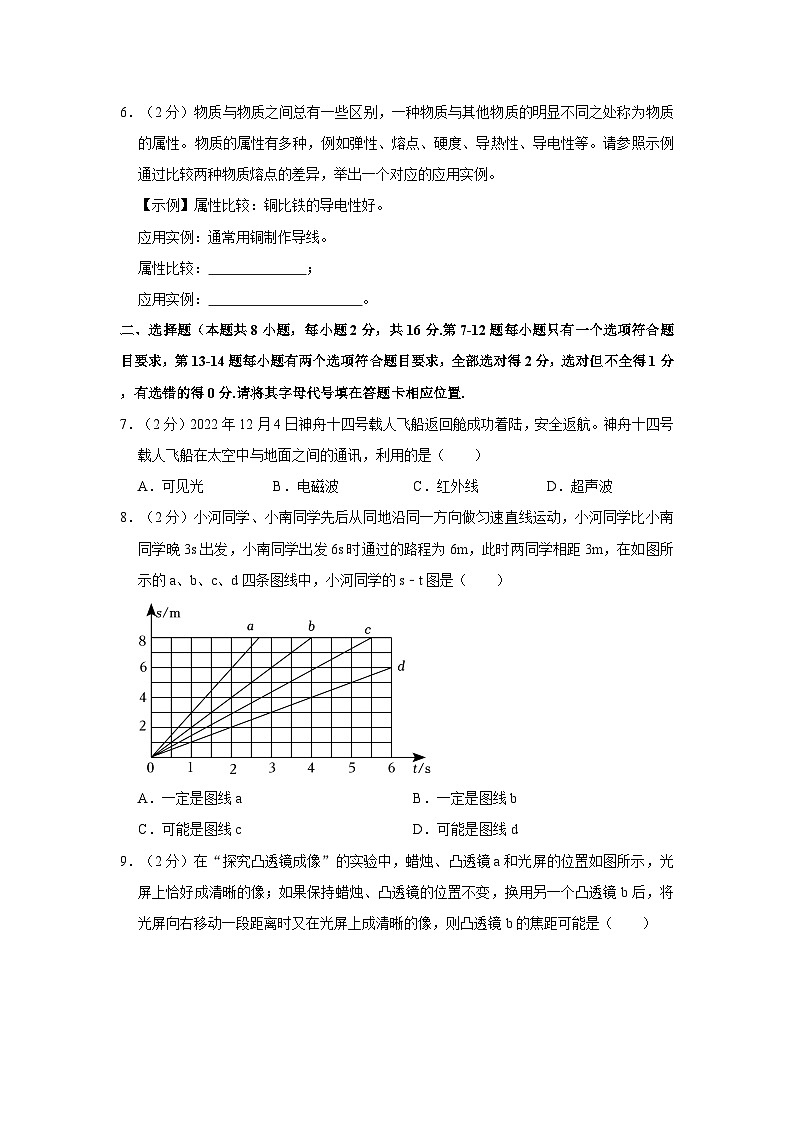

6．（2分）物質與物質之間總有一些區別，一種物質與其他物質的明顯不同之處稱為物質的屬性。物質的屬性有多種，例如彈性、熔點、硬度、導熱性、導電性等。請參照示例通過比較兩種物質熔點的差異，舉出一個對應的應用實例。
【示例】屬性比較：銅比鐵的導電性好。
應用實例：通常用銅制作導線。
屬性比較：　 ?。?br /> 應用實例：　 　。
二、選擇題（本題共8小題，每小題2分，共16分.第7-12題每小題只有一個選項符合題目要求，第13-14題每小題有兩個選項符合題目要求，全部選對得2分，選對但不全得1分，有選錯的得0分.請將其字母代號填在答題卡相應位置.
7．（2分）2022年12月4日神舟十四號載人飛船返回艙成功著陸，安全返航。神舟十四號載人飛船在太空中與地面之間的通訊，利用的是（　?。?br /> A．可見光 B．電磁波 C．紅外線 D．超聲波
8．（2分）小河同學、小南同學先后從同地沿同一方向做勻速直線運動，小河同學比小南同學晚3s出發，小南同學出發6s時通過的路程為6m，此時兩同學相距3m，在如圖所示的a、b、c、d四條圖線中，小河同學的s﹣t圖是（　?。?br />
A．一定是圖線a B．一定是圖線b
C．可能是圖線c D．可能是圖線d

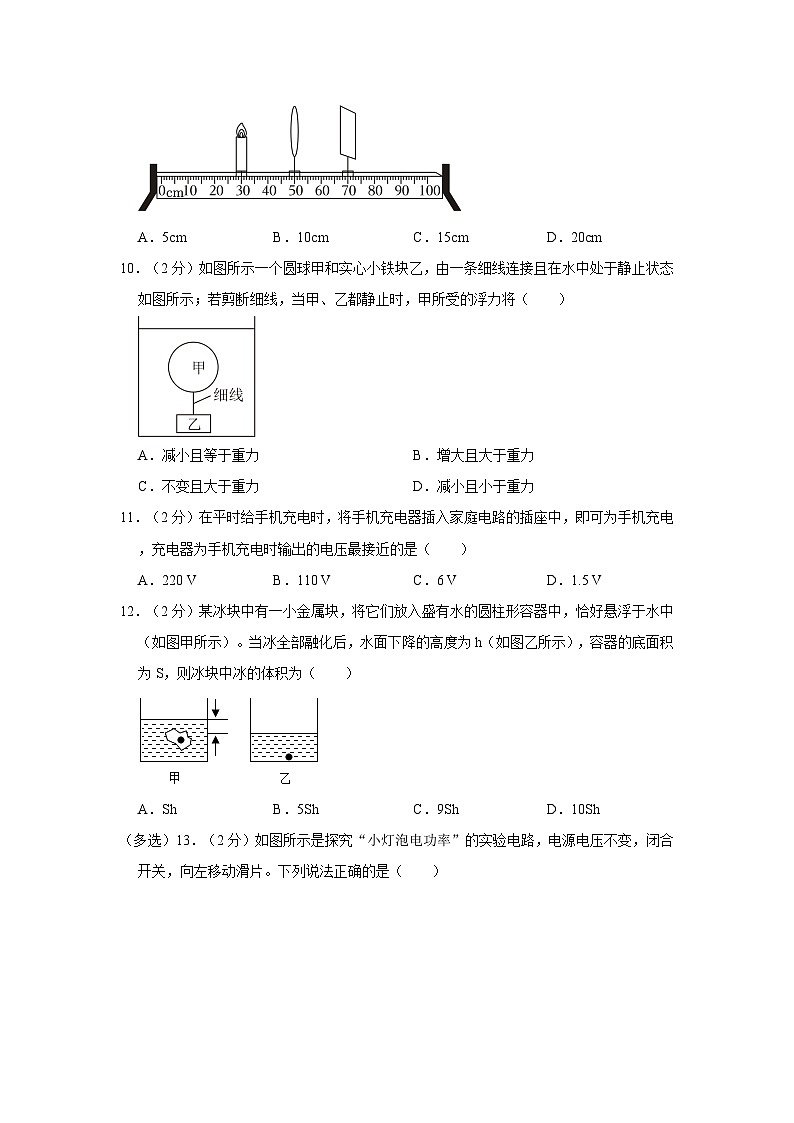

9．（2分）在“探究凸透鏡成像”的實驗中，蠟燭、凸透鏡a和光屏的位置如圖所示，光屏上恰好成清晰的像；如果保持蠟燭、凸透鏡的位置不變，換用另一個凸透鏡b后，將光屏向右移動一段距離時又在光屏上成清晰的像，則凸透鏡b的焦距可能是（　?。?br />
A．5cm B．10cm C．15cm D．20cm
10．（2分）如圖所示一個圓球甲和實心小鐵塊乙，由一條細線連接且在水中處于靜止?fàn)顟B(tài)如圖所示；若剪斷細線，當甲、乙都靜止時，甲所受的浮力將（　?。?br />
A．減小且等于重力 B．增大且大于重力
C．不變且大于重力 D．減小且小于重力
11．（2分）在平時給手機充電時，將手機充電器插入家庭電路的插座中，即可為手機充電，充電器為手機充電時輸出的電壓最接近的是（　?。?br /> A．220 V B．110 V C．6 V D．1.5 V
12．（2分）某冰塊中有一小金屬塊，將它們放入盛有水的圓柱形容器中，恰好懸浮于水中（如圖甲所示）。當冰全部融化后，水面下降的高度為h（如圖乙所示），容器的底面積為S，則冰塊中冰的體積為（　　）

A．Sh B．5Sh C．9Sh D．10Sh
（多選）13．（2分）如圖所示是探究“小燈泡電功率”的實驗電路，電源電壓不變，閉合開關，向左移動滑片。下列說法正確的是（　　）

A．滑動變阻器兩端電壓變大
B．電路的總功率變小
C．電壓表與電流表示數的比值變大
D．電流表示數變大
（多選）14．（2分）電磁繼電器廣泛應用于各種自動控制電路中，如圖所示是溫度自動報警器的原理圖，下列說法正確的是（　　）

A．電磁鐵的右端是N極
B．電磁繼電器應用了電流的磁效應
C．電磁繼電器應用了電流的熱效應
D．溫度計內的液體是導體
三、作圖題（本題共2小題，每小題2分，共4分）
15．（2分）如圖所示，MN是平面鏡，S'是點光源S在平面鏡中所成的像，S發出的一條光線經平面鏡反射后的反射光線OA射到凹透鏡上。請畫出：
（1）點光源S的位置；
（2）光線OA的入射光線；
（3）光線OA經凹透鏡后的出射光線。

16．（2分）在探究滑動摩擦力的實驗中，將正方體物塊放在水平長木板上如圖所示，當用力F水平向左拉動長木板時，請畫出正方體物塊所受力的示意圖。




四、實驗探究題（本題共3小題，第17題4分，第18題6分，第19題9分，共19分）
17．（4分）如圖所示，是探究“物體吸熱規律”的實驗裝置。
（1）在組裝如圖所示的實驗器材時，應按照 　 　（選填“自上而下”或“自下而上”）的順序。
（2）實驗時用兩盞同樣的酒精燈，同時對等質量的水和酒精加熱，通過比較 　 　來比較它們吸收熱量的多少。
（3）在實驗過程中應用的研究方法有 　 ?。粚?shí)驗完成后，酒精燈中剩余酒精的熱值 　 　（選填“變大”“不變”或“變小”）。

18．（6分）如圖所示，在“測量滑輪組機械效率”的實驗中，鉤碼的總重為3N。
（1）實驗時要豎直向上且 　 　拉動彈簧測力計。若彈簧測力計向上拉動的距離為0.15m，則鉤碼上升的高度為 　 　m；此時彈簧測力計的示數如圖所示，是 　 　N，滑輪組的機械效率是 　 　。
（2）若不計繩重和摩擦，再在該滑輪組下加掛兩個鉤碼，滑輪組的機械效率將 　 　（選填“增大”“不變”或“減小”），影響滑輪組機械效率的主要因素還有 　 　。

19．（9分）在測量額定電壓為2.5V小燈泡的額定電功率的實驗中，電源是三節新的鉛蓄電池，且電源電壓恒定。（小燈泡的電阻約10Ω）

（1）現有規格為“10Ω 2A”“20Ω 1A”和“40Ω 1A”的三個滑動變阻器，為了實驗順利進行，應選擇規格為 　 　的滑動變阻器，此時正進行的是實驗探究的 　 ?。ㄌ顚懺摬綄?shí)驗探究的名稱）。
（2）用筆畫線代替導線將圖甲中的電路補充完整，要求電路接通后，滑片向右移動時，燈泡變暗。
（3）在連接電路時開關應該是斷開的，滑動變阻器的滑片應置于最 　 　（選填“左”或“右”）端；閉合開關后，移動滑片到某位置時，電壓表示數如圖乙所示，接下來應該將滑動變阻器的滑片向 　 　移動，當小燈泡正常發光時，電流表的示數如圖丙所示，則該燈泡的額定電功率為 　 　W。
（4）該實驗完成后，小好同學想用該電路探究“電流與電壓的關系”，你認為 　 ?。ㄟx填“能”或“不能”），因為 　 　。
五、綜合應用題（本題共2小題，第20題9分，第21題8分，共17分）
20．（9分）隨著生活水平不斷提高，小汽車已經進入千家萬戶。如圖所示，小汽車單缸四沖程汽油機，活塞的截面積為4000mm2，一個沖程活塞移動的距離為50mm，做功沖程中燃?xì)獾钠骄鶋簭?qiáng)為1×107Pa，飛輪的轉速是3000r/min；若小汽車以72km/h的速度沿直線行駛15km，消耗的汽油為2.5kg（汽油的熱值為4.6×107J/kg）。求：
（1）做功沖程中燃?xì)鈱钊钠骄鶋毫Γ?br /> （2）汽油機對外做功的功率；
（3）小汽車在這段平直路面上受到的阻力；
（4）小汽車汽油機的效率。





21．（8分）如圖所示是某家用晾衣機的電路圖，R為發熱電阻，有風干和烘干兩種模式；在風干模式時電路中的電流為0.2A，在烘干模式時電路中的電流為1.2A。求：
（1）在風干模式時的功率；
（2）在烘干模式時工作1min，電阻R產生的熱量是多少焦？
（3）在使用烘干模式時1h消耗多少千瓦時的電能？


2023年河南省周口市中考物理二模試卷
參考答案與試題解析
一、填空題（本題共6小題，每空1分，共14分）
1．（2分）物理學的每一次重大發現，都為人類的文明和發展做出了杰出貢獻。如我國古代最早發現了磁體的指向性，進而發明了指南針，東漢學者王充在《論衡》記載“司南之杓，投之于地，其柢指南”，其“柢”是磁體的 　S　（選填“N”或“S”）極。如經過人們的努力發現了色光的三原色是 　紅、綠、藍　，把這三種色光按不同比例混合后，可以產生各種顏色的光。
【分析】（1）地球本身是一個巨大的磁體。地球周圍的磁場叫地磁場。地磁北極在地理南極附近，地磁南極在地理北極附近，但不完全重合。
（2）光的三原色是紅、綠、藍，三種色光能合成各種顏色的光。
【解答】解：柢指南，只是地理的南方，即地磁的北極，根據異名磁極互相吸引，故“柢”是磁體的S極；
色光的三原色是紅、綠、藍，將紅光、綠光和藍光三種色光按不同比例混合后，可以產生各種顏色的光。
故答案為：S；紅、綠、藍。
【點評】此題考查了地磁場、色光的三原色，難度不大，屬基礎題目。
2．（3分）親身體驗并深入思考是我們學習物理的重要方法。同樣的飯菜，熱的飯菜比涼的香味濃，說明擴散的快慢與 　溫度　有關；平時用吸管吸飲料的過程中利用了 　大氣壓　的作用；現在我們用雙手快速摩擦，會感覺手變熱了，可以認識到 　做功　可以改變物體的內能。
【分析】（1）分子的熱運動與溫度有關，溫度越高，分子運動越快；
（2）用吸管吸飲料借助了大氣壓強的作用；
（3）改變物體內能的方法有做功和熱傳遞，且兩種方法在改變內能上是等效的。
【解答】解：同樣的飯菜，熱的飯菜比涼的香味濃，說明擴散的快慢與溫度有關，溫度越高，擴散越快；
平時用吸管來“吸”飲料應用了大氣壓強的知識，當吸飲料時，吸走了管中的空氣，使內部氣壓小于外界大氣壓，從而在大氣壓的作用下喝到飲料；
現在我們用雙手快速摩擦，會感覺手變熱了，說明做功可以改變物體的內能。
故答案為：溫度；大氣壓；做功。
【點評】本題考查擴散現象、大氣壓的應用和內能的改變，屬于綜合題。
3．（2分）在古詩“月落烏啼霜滿天，江楓漁火對愁眠”中，霜形成時發生的物態變化是 　凝華　，該物態變化的過程要 　放出　熱量，所以霜的形成發生在寒冷的夜晚。
【分析】物質從氣態直接變成固態叫凝華，凝華放熱。
【解答】解：“月落烏啼霜滿天，江楓漁火對愁眠”霜的形成是水蒸氣遇冷凝華放熱形成的小冰晶，凝華放熱。
故答案為：凝華；放出。
【點評】本題考查物態變化，以及吸放熱情況，還要了解語句的含義才能解答。
4．（2分）在一些居民小區內，常會看到如圖所示的監測設備，在設備顯示屏上的數據48.4dB反應的是 　響度　（選填“音調”“響度”或“音色”），當該數據突然大幅度升高時，旁邊的人會感覺耳膜有明顯脹痛感，這是因為聲音能夠傳遞 　能量　。

【分析】（1）聲音的大小叫響度。響度可以用分貝數表示，在分貝儀上直接顯示出對應的數值。
（2）聲音可以傳遞能量。
【解答】解：在一些居民小區內，常會看到如圖所示的監測設備，在設備顯示屏上的數據48.4dB反應的是響度，當該數據突然大幅度升高時，旁邊的人會感覺耳膜有明顯脹痛感，這是因為聲音能夠傳遞能量。
故答案為：響度；能量。
【點評】知道分貝儀可以顯示噪聲的等級；知道聲音可以傳遞能量。
5．（3分）如圖1所示的電路中，電源電壓不變，R1＝20Ω，閉合開關S后，兩個電流表的指針均如圖2所示偏轉相同，則電源電壓為 　4　V，電阻R2的阻值為 　5　Ω，通電10min，該電路消耗電能的功率是 　4　W。

【分析】由電路圖可知，閉合開關S，電阻R1、R2并聯，電流表A2、A1分別測量干路和電阻R1支路中的電流。
（1）已知兩電流表示數大小，根據并聯電路的電流規律確定電阻R1支路中的電流大小，根據歐姆定律求得電阻R1兩端的電壓大小，并聯電路的各支路的電壓相等，求得電源電壓；
（2）利用歐姆定律求得R2的阻值；
（3）根據P＝UI求得通電10min整個電路消耗的電功率。
【解答】解：（1）由電路圖可知，閉合開關S，電阻R1、R2并聯，電流表A2、A1分別測量干路和電阻R1支路中的電流，
閉合開關S后，根據并聯電路電流規律可知，A2的示數大于A1的示數，兩個電流表的指針均如圖2所示偏轉相同，所以A2的量程是0～3A，A1的量程是0～0.6A，
所以電流表A2的示數：I＝1A，電流表A1的示數：I1＝0.2A；
根據并聯電路的干路電流等于各支路電流之和可得，通過電阻R2的電流為：I2＝I﹣I1＝1A﹣0.2A＝0.8A；
根據歐姆定律和并聯電路的電壓特點可得電源電壓：U＝U1＝I1R1＝0.2A×20Ω＝4V，
（2）根據I＝可得：R2＝＝＝＝5Ω；
（3）通電10min整個電路消耗的電功率為：P＝UI＝4V×1A＝4W。
故答案為：4；5；4。
【點評】本題考查歐姆定律和電功率公式在并聯電路中的應用計算，關鍵是知道并聯電路的電流、電壓規律，難度不大。
6．（2分）物質與物質之間總有一些區別，一種物質與其他物質的明顯不同之處稱為物質的屬性。物質的屬性有多種，例如彈性、熔點、硬度、導熱性、導電性等。請參照示例通過比較兩種物質熔點的差異，舉出一個對應的應用實例。
【示例】屬性比較：銅比鐵的導電性好。
應用實例：通常用銅制作導線。
屬性比較：　水的比熱容較大??；
應用實例：　利用水來作為汽車發動機的制冷劑　。
【分析】可從比熱容的角度考慮，比熱容是物質的一種特性，體現了物質的吸熱和放熱本領。
【解答】解：利用水來作為汽車發動機的制冷劑是因為水的比熱容較大，在同等情況下能夠吸收較多的熱量。
屬性比較：水的比熱容較大。
應用實例：利用水來作為汽車發動機的制冷劑。
故答案為：水的比熱容較大；利用水來作為汽車發動機的制冷劑。
【點評】本題考查對物質的屬性的認識，屬于基礎題，難度不大。
二、選擇題（本題共8小題，每小題2分，共16分.第7-12題每小題只有一個選項符合題目要求，第13-14題每小題有兩個選項符合題目要求，全部選對得2分，選對但不全得1分，有選錯的得0分.請將其字母代號填在答題卡相應位置.
7．（2分）2022年12月4日神舟十四號載人飛船返回艙成功著陸，安全返航。神舟十四號載人飛船在太空中與地面之間的通訊，利用的是（　?。?br /> A．可見光 B．電磁波 C．紅外線 D．超聲波
【分析】電磁波的傳播不需要介質，電磁波可以傳遞信息。
【解答】解：神舟十四號載人飛船在太空中與地面之間的通訊，利用的是電磁波。
故答案為：B。
【點評】本題考查了電磁波的運用，屬于基礎題。
8．（2分）小河同學、小南同學先后從同地沿同一方向做勻速直線運動，小河同學比小南同學晚3s出發，小南同學出發6s時通過的路程為6m，此時兩同學相距3m，在如圖所示的a、b、c、d四條圖線中，小河同學的s﹣t圖是（　?。?br />
A．一定是圖線a B．一定是圖線b
C．可能是圖線c D．可能是圖線d
【分析】已知小南運動的時間，小河比小南晚3s出發，可以求出小河的運動時間；小河的運動情況分兩種：一是小河在小南的前面，另一種是小河在小南的后面，分別求出小河的速度，再與圖中的圖線比較即可。
【解答】解：已知小南運動時間t南＝6s，小河同學比小南同學晚3s出發，即小河運動時間t河＝6s﹣3s＝3s，又已知小南運動的路程s南＝6m，此時兩同學相距3m，則小河運動的路程可能為s河＝6m+3m＝9m或s河′＝6m﹣3m＝3m，所以小河的速度可能為：v河＝＝＝3m/s，v河′＝＝＝1m/s，
由圖可知，va＝＝＝3m/s，vb＝＝＝2m/s，vc＝＝＝1.5m/s，vd＝＝＝1m/s，所以小河的s﹣t圖線可能a和d。
故選：D。
【點評】本題考查了速度公式的計算應用，解題的關鍵是準確分析小河的兩種運動情況。
9．（2分）在“探究凸透鏡成像”的實驗中，蠟燭、凸透鏡a和光屏的位置如圖所示，光屏上恰好成清晰的像；如果保持蠟燭、凸透鏡的位置不變，換用另一個凸透鏡b后，將光屏向右移動一段距離時又在光屏上成清晰的像，則凸透鏡b的焦距可能是（　?。?br />
A．5cm B．10cm C．15cm D．20cm
【分析】（1）根據u＝v＝2f時，在光屏上成倒立等大的實像，據此求出凸透鏡a的焦距；
（2）根據凸透鏡成實像時，物近像遠像變大，據此確定凸透鏡b的焦距。
【解答】解：由圖可知，光屏上恰好成清晰的像，此時u＝v＝2f＝20cm，故凸透鏡a的焦距為10cm；換用另一個凸透鏡b后，將光屏向右移動一段距離時又在光屏上成清晰的像，根據凸透鏡成實像時，物近像遠像變大可知，換用的凸透鏡b焦距大于凸透鏡a的焦距，即20cm＞f＞10cm，故ABD錯誤，C正確。
故選：C。
【點評】熟練掌握凸透鏡成像的規律，能根據實驗中物距與像距的變化，判斷成像的特點與規律是解答的關鍵。
10．（2分）如圖所示一個圓球甲和實心小鐵塊乙，由一條細線連接且在水中處于靜止?fàn)顟B(tài)如圖所示；若剪斷細線，當甲、乙都靜止時，甲所受的浮力將（　?。?br />
A．減小且等于重力 B．增大且大于重力
C．不變且大于重力 D．減小且小于重力
【分析】對甲受力分析，根據力的平衡條件得出甲的受力關系，從而確定浮力與重力的大小。
【解答】解：剪斷細線前，甲靜止時，受到豎直向下的重力、拉力和豎直向上的浮力的作用，
由力的平衡條件可得，F(xiàn)拉+G甲＝F浮甲，此時浮力大于重力，當剪斷細線后，甲不受向下的拉力作用，由于浮力大于重力，所以甲會上浮，露出水面前，甲排開水的體積不變，由F?。溅阉甮V排可知，甲受到浮力不變，露出水面后，浮力減小，當浮力等于重力時，甲漂浮在水面上，故A正確、BCD錯誤。
故選：A。
【點評】本題考查了物體的浮與沉以及漂浮時浮力等于重力。
11．（2分）在平時給手機充電時，將手機充電器插入家庭電路的插座中，即可為手機充電，充電器為手機充電時輸出的電壓最接近的是（　?。?br /> A．220 V B．110 V C．6 V D．1.5 V
【分析】根據對常見用電器工作電壓的了解作答。
【解答】解：充電器為手機充電時的輸出電壓較小，在5V左右。
故選：C。
【點評】此題考查的是我們對常見用電器工作電壓的掌握，屬于識記性知識的考查，難度較小，容易解答。
12．（2分）某冰塊中有一小金屬塊，將它們放入盛有水的圓柱形容器中，恰好懸浮于水中（如圖甲所示）。當冰全部融化后，水面下降的高度為h（如圖乙所示），容器的底面積為S，則冰塊中冰的體積為（　?。?br />
A．Sh B．5Sh C．9Sh D．10Sh
【分析】設整個冰塊的體積為V，其中冰的體積為V1，根據冰熔化為水時，質量保持不變，但體積減小，以體積的減少量作為等量關系，可列出方程，即可求出冰塊中冰的體積。
【解答】解：設冰和金屬塊的總體積為V，其中冰的體積為V1，金屬塊的體積為V2；冰和金屬的總質量為m，其中冰的質量為m1，金屬塊的質量為m2；
由題意得，冰的體積減去熔化成水后的體積，就是水面下降的體積，即：
V1﹣＝Sh，
則：V1﹣V1＝Sh，
即：V1＝10Sh。
故選：D。
【點評】此題主要考查了密度公式和浮沉條件的應用，此題雖然涉及到的知識點不是很多，但是難度較大，屬于難題。
（多選）13．（2分）如圖所示是探究“小燈泡電功率”的實驗電路，電源電壓不變，閉合開關，向左移動滑片。下列說法正確的是（　?。?br />
A．滑動變阻器兩端電壓變大
B．電路的總功率變小
C．電壓表與電流表示數的比值變大
D．電流表示數變大
【分析】（1）燈與變阻器串聯，電壓表測燈的電壓，電流表測電路的電流，向左移動滑動變阻器的滑片，分析變阻器連入電路的電阻變化，根據串聯分壓規律得出滑動變阻器兩端電壓變化，由電阻的串聯確定電路的總電阻變化，由歐姆定律判斷電流表示數變化；根據P＝UI分析電路總功率的變化；
（2）電壓表與電流表示數的比值表示燈泡的電阻，根據燈的電壓變大，燈的電流變大，根據P＝UI確定燈的功率變化，從而確定燈的亮度的變化，根據燈泡電阻隨溫度的關系得出電壓表與電流表示數的比值變化。
【解答】解：A、燈與變阻器串聯，電壓表測燈的電壓，電流表測電路的電流，向左移動滑動變阻器的滑片，變阻器連入電路的電阻變小，根據串聯分壓規律知，滑動變阻器兩端的電壓變小，故A錯誤；
BD、由電阻的串聯規律知，變阻器連入電路的電阻變小，電路的總電阻變小，由歐姆定律可知，電流表示數變大，根據P＝UI可知，電路的總功率變大，故B錯誤，D正確；
C、根據串聯電路的電壓規律，燈泡的電壓等于電源電壓減去滑動變阻器的電壓，故燈電壓變大，燈的電壓變大，燈的電流變大，根據P＝UI可知，燈的功率變大，燈變亮，燈絲溫度升高，而燈絲的電阻隨著溫度升高而變大，由于電壓表與電流表示數的比值表示燈泡的電阻，所以該比值變大，故C正確。
故選：CD。
【點評】本題考查串聯電路的規律及歐姆定律和燈的亮度影響電阻大小關系，有一定的難度。
（多選）14．（2分）電磁繼電器廣泛應用于各種自動控制電路中，如圖所示是溫度自動報警器的原理圖，下列說法正確的是（　?。?br />
A．電磁鐵的右端是N極
B．電磁繼電器應用了電流的磁效應
C．電磁繼電器應用了電流的熱效應
D．溫度計內的液體是導體
【分析】（1）根據安培定則判定電磁鐵的極性；
（2）（3）電磁繼電器的核心部件是電磁鐵，電磁鐵通電時有磁性，斷電時無磁性，運用的是電流的磁效應；
（4）容易導電的物體叫做導體。
【解答】解：A、由圖可知，電磁鐵中的電流是從左端流入，右端流出，根據安培定則可知，電磁鐵的右端為N極，左端為S極，故A正確；
BC、電磁繼電器的核心部件是電磁鐵，電磁鐵通電后有磁性，利用的是電流的磁效應，故B正確、C錯誤；
D、溫度自動報警器的原理是當溫度達到一定值時，溫度計內液體受熱膨脹上升，控制電路會接通，電磁鐵產生磁性，將銜鐵吸引，將報警電路接通，電鈴響，起到報警作用，所以溫度計內的液體必須是導體，故D正確。
故選：ABD。
【點評】本題主要考查了電磁繼電器的工作原理、導體的概念以及安培定則。電磁繼電器實質相當于工作電路中的開關。解決此類題目的關鍵是了解電磁繼電器的構造，并搞清各部分的作用，同時要搞清控制電路和工作電路。
三、作圖題（本題共2小題，每小題2分，共4分）
15．（2分）如圖所示，MN是平面鏡，S'是點光源S在平面鏡中所成的像，S發出的一條光線經平面鏡反射后的反射光線OA射到凹透鏡上。請畫出：
（1）點光源S的位置；
（2）光線OA的入射光線；
（3）光線OA經凹透鏡后的出射光線。

【分析】（1）根據平面鏡成像的特點（像物關于平面鏡對稱）畫出點光源S；
（2）連接發光點、反射點（入射點），可得入射光線；
（3）延長線過凹透鏡另一側焦點的光線經凹透鏡折射后將平行于主光軸。
【解答】解：（1）平面鏡成像時，像與物體關于鏡面是對稱的，畫出S關于平面鏡的對稱點，即發光點S的位置；
（2）連接S和反射點（入射點）O，SO為入射光線；
（3）延長線過凹透鏡另一側焦點的光線經凹透鏡折射后將平行于主光軸，如圖所示：
【點評】此題考查了平面鏡成像特點的應用、凹透鏡的三條特殊光線，屬于基礎題目。
16．（2分）在探究滑動摩擦力的實驗中，將正方體物塊放在水平長木板上如圖所示，當用力F水平向左拉動長木板時，請畫出正方體物塊所受力的示意圖。

【分析】畫力的示意圖，首先要對物體進行受力分析，看物體受幾個力，要先分析力的大小、方向和作用點，再按照畫圖的要求畫出各個力。
【解答】解：圖中，正方體物塊受豎直向下的重力、豎直向上的支持力、水平向右的拉力以及相對于長木板向右運動，則正方體物塊受到長木板對它一個向左的摩擦力，四個力的作用點畫在正方體物塊的重心，如圖所示：

【點評】力的示意圖是用作圖的方法表示力的三要素的，但在作圖前應根據題目需要對物體所受的各個力進行受力分析，這是我們應該掌握的基本技能之一。
四、實驗探究題（本題共3小題，第17題4分，第18題6分，第19題9分，共19分）
17．（4分）如圖所示，是探究“物體吸熱規律”的實驗裝置。
（1）在組裝如圖所示的實驗器材時，應按照 　自下而上　（選填“自上而下”或“自下而上”）的順序。
（2）實驗時用兩盞同樣的酒精燈，同時對等質量的水和酒精加熱，通過比較 　加熱時間　來比較它們吸收熱量的多少。
（3）在實驗過程中應用的研究方法有 　控制變量法和轉換法??；實驗完成后，酒精燈中剩余酒精的熱值 　不變　（選填“變大”“不變”或“變小”）。

【分析】（1）酒精燈需用外焰加熱，所以要放好酒精燈，再固定鐵圈的高度；
（2）我們使用相同的酒精燈通過加熱時間的長短來比較吸熱多少，這種方法叫轉換法；
（3）熱值的大小只與燃料的種類有關，與質量無關。
【解答】解：（1）酒精燈需用外焰加熱，所以要放好酒精燈，再固定鐵圈的高度，應按照自下而上的順序進行；
（2）根據轉換法，實驗中，可以通過比較加熱時間來反映兩種液體吸收熱量的多少；
（3）實驗時用兩盞同樣的酒精燈，同時對等質量的水和酒精加熱，用到的是控制變量法，所以實驗中采用了控制變量法和轉換法；
由于熱值的大小只與燃料的種類有關，與質量無關，所以酒精的熱值不變。
故答案為：（1）自下而上；（2）加熱時間；（3）控制變量法和轉換法；不變。
【點評】本題利用控制變量法和轉換法探究如何比較物質的吸熱能力，此實驗是熱學重要的實驗，要熟練掌握。
18．（6分）如圖所示，在“測量滑輪組機械效率”的實驗中，鉤碼的總重為3N。
（1）實驗時要豎直向上且 　勻速　拉動彈簧測力計。若彈簧測力計向上拉動的距離為0.15m，則鉤碼上升的高度為 　0.05　m；此時彈簧測力計的示數如圖所示，是 　1.6　N，滑輪組的機械效率是 　62.5%　。
（2）若不計繩重和摩擦，再在該滑輪組下加掛兩個鉤碼，滑輪組的機械效率將 　增大?。ㄟx填“增大”“不變”或“減小”），影響滑輪組機械效率的主要因素還有 　動滑輪的重力　。

【分析】（1）勻速拉動彈簧測力計目的是使彈簧測力計的示數穩定，便于讀數；
由圖中滑輪組的結構可知承擔物重的繩子股數n＝3，已知彈簧測力計向上拉動的距離，則鉤碼上升的高度為h＝，讀出彈簧測力計的示數即拉力大??；
根據W有用＝Gh可求得有用功，根據W總＝Fs可求得總功；然后再根據機械效率的公式求滑輪組的機械效率；
（2）影響機械效率的因素有鉤碼的重力和動滑輪的重力，物體的重力越大，滑輪組的機械效率越高。
【解答】解：（1）為了便于讀出彈簧測力計的示數，實驗時要豎直向上勻速拉動彈簧測力計；
由圖可知，n＝3，鉤碼上升的高度為：
h＝＝＝0.05m；
彈簧測力計的分度值為0.2N，示數F＝1.6N，
有用功為：
W有用＝Gh＝3N×0.05m＝0.15J，
總功為：
W總＝Fs＝1.6N×0.15m＝0.24J，
滑輪組的機械效率：
η＝×100%＝×100%＝62.5%。
（2）若不計繩重和摩擦，根據η＝＝＝＝知，再在該滑輪組下加掛兩個鉤碼，物體的重力增加，滑輪組的機械效率增大，實驗中動滑輪的重力也影響滑輪組的機械效率。
故答案為：（1）勻速；0.05；1.6；62.5%；（2）增大；動滑輪的重力。
【點評】本題測量滑輪組機械效率，考查測力計讀數、效率的計算、影響機械效率的因素。
19．（9分）在測量額定電壓為2.5V小燈泡的額定電功率的實驗中，電源是三節新的鉛蓄電池，且電源電壓恒定。（小燈泡的電阻約10Ω）

（1）現有規格為“10Ω 2A”“20Ω 1A”和“40Ω 1A”的三個滑動變阻器，為了實驗順利進行，應選擇規格為 　20Ω 1A　的滑動變阻器，此時正進行的是實驗探究的 　設計實驗與進行實驗?。ㄌ顚懺摬綄?shí)驗探究的名稱）。
（2）用筆畫線代替導線將圖甲中的電路補充完整，要求電路接通后，滑片向右移動時，燈泡變暗。
（3）在連接電路時開關應該是斷開的，滑動變阻器的滑片應置于最 　右　（選填“左”或“右”）端；閉合開關后，移動滑片到某位置時，電壓表示數如圖乙所示，接下來應該將滑動變阻器的滑片向 　左　移動，當小燈泡正常發光時，電流表的示數如圖丙所示，則該燈泡的額定電功率為 　0.75　W。
（4）該實驗完成后，小好同學想用該電路探究“電流與電壓的關系”，你認為 　不能　（選填“能”或“不能”），因為 　燈絲隨溫度的升高而增大，不是定值　。
【分析】（1）測量小燈泡正常發光時的電阻，小燈泡兩端電壓等于額定電壓，利用歐姆定律求出此時變阻器接入電路的阻值，據此選擇合適的變阻器規格；
根據實驗探究的幾個過程回答；
（2）在“測量小燈泡的電功率”實驗中，根據燈泡的額定電壓選擇電壓表的量程，根據燈泡的正常工作電流選擇電流表的量程，滑動變阻器采取一上一下的連接方式，滑片向右移動時，燈泡變暗，電流變小，電阻變大；
（3）為了保護電路，閉合開關前，應將滑動變阻器的滑片移到阻值最大處；
讀出圖乙中電壓表的示數，與燈泡額定電壓大小比較，根據串聯電路電壓規律和分壓原理確定變阻器滑片移動方向；根據電流表選用量程確定分度值讀數，根據P＝UI算出燈泡額定功率；
（4）根據控制變量法可知探究“電流與電壓的關系”應保持電阻不變，知道燈絲隨溫度的升高而增大。
【解答】解：（1）小燈泡正常發光時燈泡兩端的電壓為2.5V，此時電路中的電流為：I＝＝＝0.25A，
電源是三節新的鉛蓄電池，則電源電壓U＝2V×3＝6V，
根據串聯電路總電壓等于各部分電路兩端的電壓之和可知滑動變阻器兩端的電壓為：
U滑＝U﹣UL＝6V﹣2.5V＝3.5V，
根據歐姆定律可得滑動變阻器的阻值為：R滑＝＝＝14Ω＞10Ω，
所以該選擇“20Ω 1A”的乙滑動變阻器，而“40Ω 1A”變阻器不便于操作，不合適；
此時正進行的是實驗探究的設計實驗與進行實驗；
（2）根據燈泡的額定電壓可知電壓表量程選0～3V，根據燈泡的正常工作電流可知電流表的量程選0～0.6A，滑動變阻器要采取“一上一下”的連接方式，滑片向右移動時，燈泡變暗，電流變小，電阻變大，故連接滑動變阻器的左下接線柱，如圖所示：

（3）為了保護電路，閉合開關前，應將滑動變阻器的滑片移到阻值最大處，即最右端；
由圖乙可知：電壓表示數為2V，小于燈泡額定電壓2.5V，為測量小燈泡的額定功率，應增大燈泡兩端的電壓，根據串聯電路電壓規律，應減小變阻器兩端的電壓，根據分壓原理，應減小變阻器接入電路的阻值，故應將滑片左端移動；
當小燈泡正常發光時，電流表示數如圖丙所示，電流表選用的量程是0～0.6A，分度值0.02A，其示數為0.3A，小燈泡額定功率為：
P＝UI＝2.5V×0.3A＝0.75W；
（4）要探究電流與電壓的關系，需保持電阻不變，而燈絲隨溫度的升高而增大，不是定值，不能探究電流與電壓的關系。
故答案為：（1）“20Ω 1A”；設計實驗與進行實驗；（2）如解答圖；（3）右；左；0.75（4）不能；燈絲隨溫度的升高而增大，不是定值。
【點評】本題考查了電表和滑動變阻器的連接、注意事項、額定功率的計算、燈絲與溫度的關系、歐姆定律的應用等，關鍵是知道溫度對燈絲的影響較大。
五、綜合應用題（本題共2小題，第20題9分，第21題8分，共17分）
20．（9分）隨著生活水平不斷提高，小汽車已經進入千家萬戶。如圖所示，小汽車單缸四沖程汽油機，活塞的截面積為4000mm2，一個沖程活塞移動的距離為50mm，做功沖程中燃?xì)獾钠骄鶋簭?qiáng)為1×107Pa，飛輪的轉速是3000r/min；若小汽車以72km/h的速度沿直線行駛15km，消耗的汽油為2.5kg（汽油的熱值為4.6×107J/kg）。求：
（1）做功沖程中燃?xì)鈱钊钠骄鶋毫Γ?br /> （2）汽油機對外做功的功率；
（3）小汽車在這段平直路面上受到的阻力；
（4）小汽車汽油機的效率。

【分析】（1）根據F＝pS計算燃?xì)鈱钊钠骄鶋毫Α?br /> （2）先計算出功的多少，再根據P＝計算功率。
（3）根據F＝計算牽引力，推算出阻力。
（4）先算出汽車做的有用功，再計算出汽油放出的熱量，然后根據效率公式計算效率。
【解答】解：（1）做功沖程中燃?xì)鈱钊钠骄鶋毫Γ?br /> F＝pS＝1×107Pa×4×10﹣3m2＝4×104N；
（2）一個做功沖程中燃?xì)鈱钊龅墓Γ?br /> W1＝Fs＝40000N×0.05m＝2000J；
飛輪每轉兩圈對外做功一次，所以飛輪轉動1800r對外做功900次，
1min時間內燃?xì)鈱钊龅目偣Γ?br /> W總＝W1×900＝2000J×900＝1.8×106J；
汽油機對外做功的功率：
P＝＝＝3×104W；
（3）小汽車所受的阻力：
f＝F＝＝＝1500N；
（4）汽油完全燃燒放出的熱量：
Q放＝mq＝2.5kg×4.6×107J/kg＝1.15×108J；
小汽車發動機牽引力做的功：
W有＝Fs＝1500N×15000m＝2.25×107J；
小汽車汽油機的效率：
η＝＝＝19.5%。
答：（1）做功沖程中燃?xì)鈱钊钠骄鶋毫κ?×104N；
（2）汽油機對外做功的功率是3×104W；
（3）小汽車在這段平直路面上受到的阻力是1500 N；
（4）小汽車汽油機的效率19.5%。
【點評】本題考查了熱機的有關計算，屬于基礎題。
21．（8分）如圖所示是某家用晾衣機的電路圖，R為發熱電阻，有風干和烘干兩種模式；在風干模式時電路中的電流為0.2A，在烘干模式時電路中的電流為1.2A。求：
（1）在風干模式時的功率；
（2）在烘干模式時工作1min，電阻R產生的熱量是多少焦？
（3）在使用烘干模式時1h消耗多少千瓦時的電能？

【分析】（1）根據P＝UI求出在風干模式時的功率；
（2）當開關S1、S2都閉合時，晾衣機處于烘干模式，根據并聯電路的特點求出烘干模式時通過R的電流，根據Q＝W＝UIt求出在烘干模式時工作1min，電阻R產生的熱量；
（3）根據W＝UIt求出在使用烘干模式時1h消耗的電能。
【解答】解：（1）在風干模式時的功率：P風＝UIM＝220V×0.2A＝44W；
（2）由圖可知，當開關S1、S2都閉合時，晾衣機處于烘干模式，
根據并聯電路的電流特點可知，烘干模式時通過R的電流：IR＝I﹣IM＝1.2A﹣0.2A＝1A，
在烘干模式時工作1min，電阻R產生的熱量：QR＝WR＝UIRt＝220V×1A×1×60s＝13200J；
（3）在使用烘干模式時1h消耗的電能：W＝UIt＝220V×1.2A×1×3600s＝9.504×105J＝0.264kW?h。
答：（1）在風干模式時的功率為44W；
（2）在烘干模式時工作1min，電阻R產生的熱量是13200J；
（3）在使用烘干模式時1h消耗0.264kW?h的電能。
【點評】本題考查并聯電路的特點、電功和電功率公式以及焦耳定律的應用，是一道電學綜合題，難度不大。
