2023年中考物理二輪復習專題訓練01 力的示意圖及受力分析

這是一份2023年中考物理二輪復習專題訓練01 力的示意圖及受力分析，共25頁。試卷主要包含了作圖題等內容，歡迎下載使用。

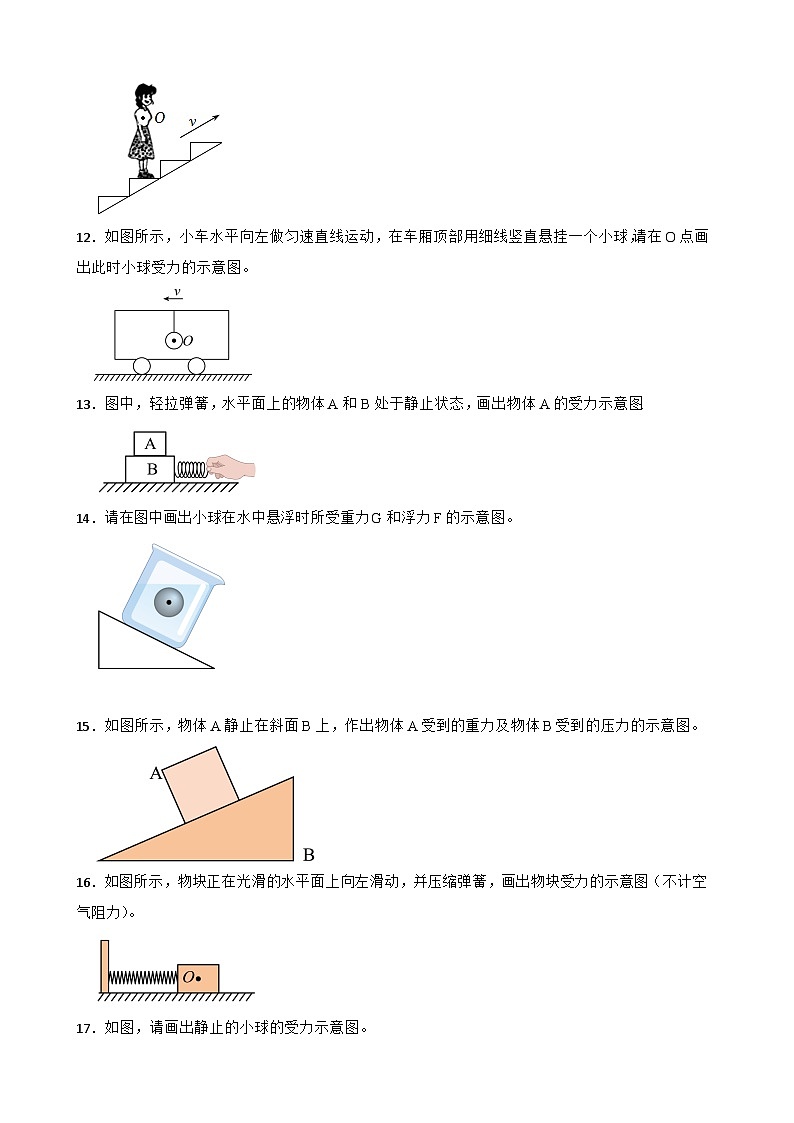

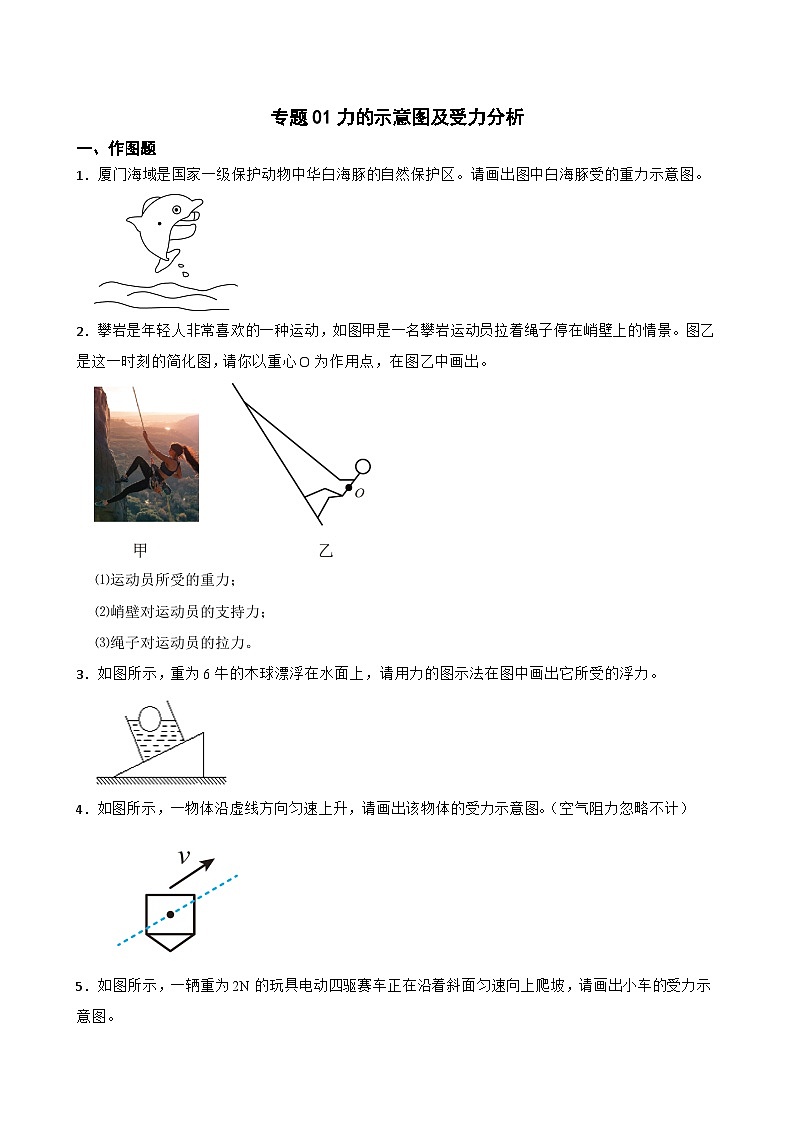

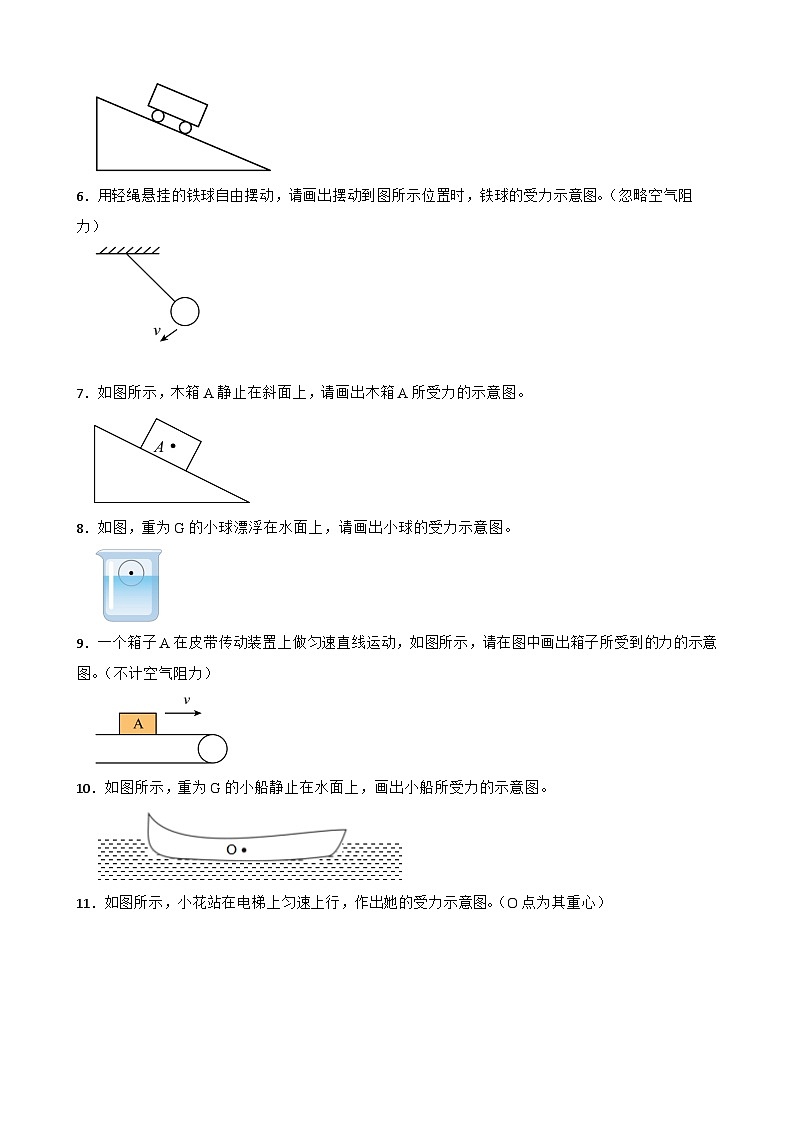

 專題01力的示意圖及受力分析一、作圖題1．廈門海域是國家一級保護動物中華白海豚的自然保護區。請畫出圖中白海豚受的重力示意圖。 2．攀巖是年輕人非常喜歡的一種運動，如圖甲是一名攀巖運動員拉著繩子停在峭壁上的情景。圖乙是這一時刻的簡化圖，請你以重心O為作用點，在圖乙中畫出。⑴運動員所受的重力；⑵峭壁對運動員的支持力；⑶繩子對運動員的拉力。3．如圖所示，重為6牛的木球漂浮在水面上，請用力的圖示法在圖中畫出它所受的浮力。4．如圖所示，一物體沿虛線方向勻速上升，請畫出該物體的受力示意圖。（空氣阻力忽略不計）5．如圖所示，一輛重為2N的玩具電動四驅賽車正在沿著斜面勻速向上爬坡，請畫出小車的受力示意圖。6．用輕繩懸掛的鐵球自由擺動，請畫出擺動到圖所示位置時，鐵球的受力示意圖。（忽略空氣阻力） 7．如圖所示，木箱A靜止在斜面上，請畫出木箱A所受力的示意圖。8．如圖，重為G的小球漂浮在水面上，請畫出小球的受力示意圖。9．一個箱子A在皮帶傳動裝置上做勻速直線運動，如圖所示，請?jiān)趫D中畫出箱子所受到的力的示意圖。（不計空氣阻力）10．如圖所示，重為G的小船靜止在水面上，畫出小船所受力的示意圖。11．如圖所示，小花站在電梯上勻速上行，作出她的受力示意圖。（O點為其重心）12．如圖所示，小車水平向左做勻速直線運動，在車廂頂部用細線豎直懸掛一個小球，請?jiān)?/span>O點畫出此時小球受力的示意圖。13．圖中，輕拉彈簧，水平面上的物體A和B處于靜止?fàn)顟B(tài)，畫出物體A的受力示意圖.14．請?jiān)趫D中畫出小球在水中懸浮時所受重力G和浮力F的示意圖。 15．如圖所示，物體A靜止在斜面B上，作出物體A受到的重力及物體B受到的壓力的示意圖。16．如圖所示，物塊正在光滑的水平面上向左滑動，并壓縮彈簧，畫出物塊受力的示意圖（不計空氣阻力）。17．如圖，請畫出靜止的小球的受力示意圖。18．如圖所示，物體在兩個力的作用下處于靜止?fàn)顟B(tài)，請?jiān)趫D中畫出另一個力F2。19．如圖，木塊在2N的水平拉力F作用下沿水平桌面向右勻速直線運動，作出木塊所受摩擦力的示意圖。20．如圖所示，在水平桌面上放有一木塊，某A點受到一個大小為20N，方向跟水平面成θ=30°角的斜向上推力，畫出這個推力的示意圖．21．如圖所示，小明把某湯匙放在手指尖上，調節支撐湯匙的支點使湯匙保持靜止，請?jiān)趫D中畫出此時湯匙所受的重力和支持力的示意圖。22．如圖所示，請畫出“奮斗者號”潛水器勻速上升過程受力示意圖。23．如圖所示，畫出小球受力的示意圖。24．用擋板將小球擋在斜面上，請畫出小球受到的重力、斜面對小球的支持力和擋板受到小球的壓力。25．物體A與彈簧連接，靜止在光滑的斜面上，請畫出物體A所受彈力的示意圖。26．如圖所示，用細線將小鋼球懸掛起來，讓其在豎直平面內左右擺動，忽略空氣阻力，在圖中畫出小鋼球擺動到B點時所受力的示意圖。27．物體隨傳送帶一起勻速向下直線運動，請畫出物體的受力情況。28．如圖甲所示，一摞棋子中的一顆棋子A被用力打出。請?jiān)趫D乙中畫出棋子A受力的示意圖（忽略空氣阻力）。29．如圖所示，水平地面有一快速運動的物體，當它遇到一表面光滑的斜坡時，由于慣性，它將繼續沿斜坡滑行一段，請?jiān)趫D中畫出該物體向上滑行時的受力示意圖。30．如圖所示，小明從滑梯上滑下，請畫出小明受到的摩擦力和彈力的示意圖。
 答案與解析一、作圖題1．廈門海域是國家一級保護動物中華白海豚的自然保護區。請畫出圖中白海豚受的重力示意圖。 【答案】【解析】重力的方向是豎直向下的，過海豚的重心畫一條帶箭頭的豎直向下的有向線段，用G表示，如圖所示：2．攀巖是年輕人非常喜歡的一種運動，如圖甲是一名攀巖運動員拉著繩子停在峭壁上的情景。圖乙是這一時刻的簡化圖，請你以重心O為作用點，在圖乙中畫出。⑴運動員所受的重力；⑵峭壁對運動員的支持力；⑶繩子對運動員的拉力。【答案】解：如圖所示： 【解析】當物體受到多個力作用時把多個力的作用點都畫在物體的重心上，（1）運動員所受的重力，作用在運動員的重心，方向豎直向下；（2）峭壁對運動員的支持力，作用在運動員的重心，方向垂直支持面向上；（3）繩子對運動員的拉力，作用在運動員的重心，方向沿著繩子向上；如圖3．如圖所示，重為6牛的木球漂浮在水面上，請用力的圖示法在圖中畫出它所受的浮力。【答案】【解析】因?yàn)橹亓εc浮力是一對平衡力，大小相等，方向相反，作用在同一直線上，由重力的大小和方向可知，浮力的大小為6N，方向豎直向上，作用點在小球重心，設標度為3N，如下圖所示4．如圖所示，一物體沿虛線方向勻速上升，請畫出該物體的受力示意圖。（空氣阻力忽略不計）【答案】解：如圖所示； 【解析】物體沿虛線方向勻速上升，說明物體在做勻速直線運動，因而物體受力平衡。物體在地球表面受豎直向下的重力，因而只有浮力才能與重力平衡，可以認為物體受到空氣施加的浮力，如圖所示5．如圖所示，一輛重為2N的玩具電動四驅賽車正在沿著斜面勻速向上爬坡，請畫出小車的受力示意圖。【答案】解：如圖所示： 【解析】小車沿斜面勻速爬坡，受到豎直向下的重力G、與斜面平行向上的牽引力F、與斜面平行向下的摩擦力f、和斜面垂直斜向上的支持力FN，如圖所示：6．用輕繩懸掛的鐵球自由擺動，請畫出擺動到圖所示位置時，鐵球的受力示意圖。（忽略空氣阻力）【答案】解：如圖所示：【解析】忽略空氣阻力，鐵球只受到自身重力和繩子的拉力的作用，作用點在鐵球的重心，過鐵球的重心分別作出豎直向下的重力G和沿繩子向上的拉力F，如圖所示 7．如圖所示，木箱A靜止在斜面上，請畫出木箱A所受力的示意圖。【答案】解：如圖所示：【解析】木箱A靜止在斜面上，受到豎直向下的重力；受到斜面對它的支持力，力的方向垂直于斜面向上；木箱A有向下運動的趨勢，所以還受到沿斜面向上的摩擦力，如下圖所示：8．如圖，重為G的小球漂浮在水面上，請畫出小球的受力示意圖。【答案】解：如圖所示：【解析】小球漂浮在水面上時，其受到的重力和浮力是一對平衡力，二力大小相等、方向相反、作用在同一直線上，過小球的重心作出豎直向下的重力和豎直向上的浮力，并標上符號。如下圖所示： 9．一個箱子A在皮帶傳動裝置上做勻速直線運動，如圖所示，請?jiān)趫D中畫出箱子所受到的力的示意圖。（不計空氣阻力）【答案】【解析】一個箱子A在皮帶傳動裝置上做勻速直線運動，可知箱子A受到重力和支持力的作用，箱子與傳送帶間的摩擦力為零，箱子的受力如圖所示10．如圖所示，重為G的小船靜止在水面上，畫出小船所受力的示意圖。【答案】解：如圖所示：【解析】小船靜止在水面上，受到重力和浮力的作用，從小船重心O，分別沿豎直向下和豎直向上的方向畫一條有向線段，并分別用G和F浮表示，因?yàn)檫@兩個力是一對平衡力，所以作圖時兩條線段長度要相等。如圖所示11．如圖所示，小花站在電梯上勻速上行，作出她的受力示意圖。（O點為其重心）【答案】解：如圖所示：【解析】電梯上勻速上行，小花在電梯上受力平衡，受到的力有：豎直向下的重力和電梯對她豎直向上的支持力，二力大小相等，方向相反，故從O點分別豎直向下、向上畫等長的線段，并標箭頭和表示力的符號G、F，作圖如下： 12．如圖所示，小車水平向左做勻速直線運動，在車廂頂部用細線豎直懸掛一個小球，請?jiān)?/span>O點畫出此時小球受力的示意圖。【答案】解：如圖所示：【解析】小車水平向左做勻速直線運動，懸掛小球的細線豎直，說明在豎直方向上小球受到的重力和細線的拉力是一對平衡力，線段長度相等；在水平方向上，小球不受力，如圖所示：13．圖中，輕拉彈簧，水平面上的物體A和B處于靜止?fàn)顟B(tài)，畫出物體A的受力示意圖.【答案】解：如圖所示：【解析】對A進行受力分析：豎直方向上A受到重力和支持力，大小相等。因?yàn)?/span>A和B間沒有相對運動或相對運動趨勢，所以A不受摩擦力，受力示意圖如圖所示：14．請?jiān)趫D中畫出小球在水中懸浮時所受重力G和浮力F的示意圖。【答案】解：如圖所示：【解析】小球懸浮在液體中，處于平衡狀態，所以受到的浮力等于重力，過小球的球心作豎直向下的重力G和豎直向上的浮力F，如圖所示： 15．如圖所示，物體A靜止在斜面B上，作出物體A受到的重力及物體B受到的壓力的示意圖。【答案】解：如圖所示：【解析】過物體重心畫帶箭頭的線段，方向豎直向下，符號為G；在斜面上選取物體與接觸面的中點為壓力的作用點，過壓力作用點畫垂直于斜面、帶箭頭的線段，符號為F，如下圖16．如圖所示，物塊正在光滑的水平面上向左滑動，并壓縮彈簧，畫出物塊受力的示意圖（不計空氣阻力）。【答案】解：如圖所示：【解析】物塊正在光滑水平面上向左滑動并壓縮彈簧，在水平方向上物塊不受摩擦力，受到彈簧對它向右的彈力F彈；在豎直方向上受到重力G和支持力F支，大小相等；從物塊的重心O，沿水平向右的方向畫出彈力F彈，沿豎直向上的方向畫出支持力F支，沿豎直向下的方向畫出重力G，表示支持力和重力的線段長度相等，如圖所示：17．如圖，請畫出靜止的小球的受力示意圖。【答案】解；如圖所示：【解析】對小球受力分析可知，小球受到重力和桿對其的支持力，小球受到豎直向下的重力，根據二力平衡可知，小球受到的支持力的方向向上，各力過小球重心，沿各力的方向畫有向線段，并用G、F表示，如圖所示：18．如圖所示，物體在兩個力的作用下處于靜止?fàn)顟B(tài)，請?jiān)趫D中畫出另一個力F2。【答案】解：如圖所示：【解析】物體在兩個力的作用下處于靜止?fàn)顟B(tài)，由二力平衡的條件可知，F2的大小與F1的大小是相同的，方向是相反的，作用在同一個物體上，兩個力也在同一條直線上，F2的示意圖如圖所示：19．如圖，木塊在2N的水平拉力F作用下沿水平桌面向右勻速直線運動，作出木塊所受摩擦力的示意圖。【答案】解：如圖所示：【解析】木塊在2N的水平拉力F作用下沿水平桌面向右勻速直線運動，處于平衡狀態，故受到的摩擦力的方向水平向左，大小為f=F=2N作圖時應注意表示摩擦力的線段與表示拉力的線段等長。如圖所示：20．如圖所示，在水平桌面上放有一木塊，某A點受到一個大小為20N，方向跟水平面成θ=30°角的斜向上推力，畫出這個推力的示意圖．【答案】解：如圖所示：【解析】從力的作用點A起沿力的方向畫一條帶箭頭的直線．推力的方向與水平方向成30°角斜向上，大小為20N的推力．如圖所示： 21．如圖所示，小明把某湯匙放在手指尖上，調節支撐湯匙的支點使湯匙保持靜止，請?jiān)趫D中畫出此時湯匙所受的重力和支持力的示意圖。【答案】解：如圖所示：【解析】湯匙在指尖處于靜止?fàn)顟B(tài)，根據二力平衡，湯匙所受重力與支持力大小相等、方向相反、在同一直線上，如圖所示：22．如圖所示，請畫出“奮斗者號”潛水器勻速上升過程受力示意圖。【答案】解：如圖所示：【解析】“奮斗者號”潛水器在水中勻速上升過程中，受到自身重力G和水給的浮力F浮的作用，由于“奮斗者號”潛水器處于平衡狀態，所以兩個力是一對大小相等的平衡力。如圖所示23．如圖所示，畫出小球受力的示意圖。【答案】解：如圖所示：【解析】圖中小球受到重力G、拉力F拉和支持力F支的作用，重力方向豎直向下、拉力方向沿繩子向上、支持力方向垂直于墻面向左，3個力的作用點都畫在小球的重心上，如下圖所示：24．用擋板將小球擋在斜面上，請畫出小球受到的重力、斜面對小球的支持力和擋板受到小球的壓力。【答案】解：如圖所示：【解析】過小球的重心沿豎直向下的方向畫一條帶箭頭的線段，為小球受到的重力G，沿垂直于斜面向上的方向畫一條帶箭頭的線段，為斜面對小球的支持力，擋板受到小球的壓力作用點在小球與擋板的接觸點，方向垂直擋板向右。如下圖所示： 25．物體A與彈簧連接，靜止在光滑的斜面上，請畫出物體A所受彈力的示意圖。【答案】解：如圖所示：【解析】由于物體A與彈簧連接，靜止在光滑的斜面上，則彈簧被壓縮，故彈簧對A有沿斜面向上的彈力F；A靜止在光滑的斜面上，還受到斜面的支持力N，受力下如圖 26．如圖所示，用細線將小鋼球懸掛起來，讓其在豎直平面內左右擺動，忽略空氣阻力，在圖中畫出小鋼球擺動到B點時所受力的示意圖。【答案】【解析】小鋼球擺動到B點時受豎直向下的重力和沿繩子的拉力作用，如下圖所示：27．物體隨傳送帶一起勻速向下直線運動，請畫出物體的受力情況。【答案】解：如圖所示：【解析】物體隨傳送帶一起勻速向下直線運動，在重力、支持力和摩擦力的共同作用下保持平衡狀態，在物體重心上分別作用豎直向下的重力G、垂直于傳送帶向上的支持力F和平行于傳送帶向上的摩擦力f。如圖所示：28．如圖甲所示，一摞棋子中的一顆棋子A被用力打出。請?jiān)趫D乙中畫出棋子A受力的示意圖（忽略空氣阻力）。【答案】解：如圖所示： 【解析】忽略空氣阻力，被打出的棋子只受豎直向下的重力，如圖所示： 29．如圖所示，水平地面有一快速運動的物體，當它遇到一表面光滑的斜坡時，由于慣性，它將繼續沿斜坡滑行一段，請?jiān)趫D中畫出該物體向上滑行時的受力示意圖。【答案】解：如圖所示：【解析】由于斜坡表面光滑，所以不受摩擦力的作用，物體向上滑行時，受到豎直向下的重力，以及垂直斜坡向上的支持力，受力示意圖如圖所示 。30．如圖所示，小明從滑梯上滑下，請畫出小明受到的摩擦力和彈力的示意圖。【答案】解：如圖所示：【解析】小明從滑梯上勻速滑下，受到的斜面的作用力為垂直于斜面向上的支持力和平行于斜面向上的摩擦力，從重心開始沿支持力和摩擦力的方向作出小明受到的斜面的作用力，如圖所示：
