2023年山西省太原市萬柏林區中考物理一模試卷(含答案)

這是一份2023年山西省太原市萬柏林區中考物理一模試卷(含答案)，共31頁。試卷主要包含了選擇題，實驗探究題，綜合應用等內容，歡迎下載使用。

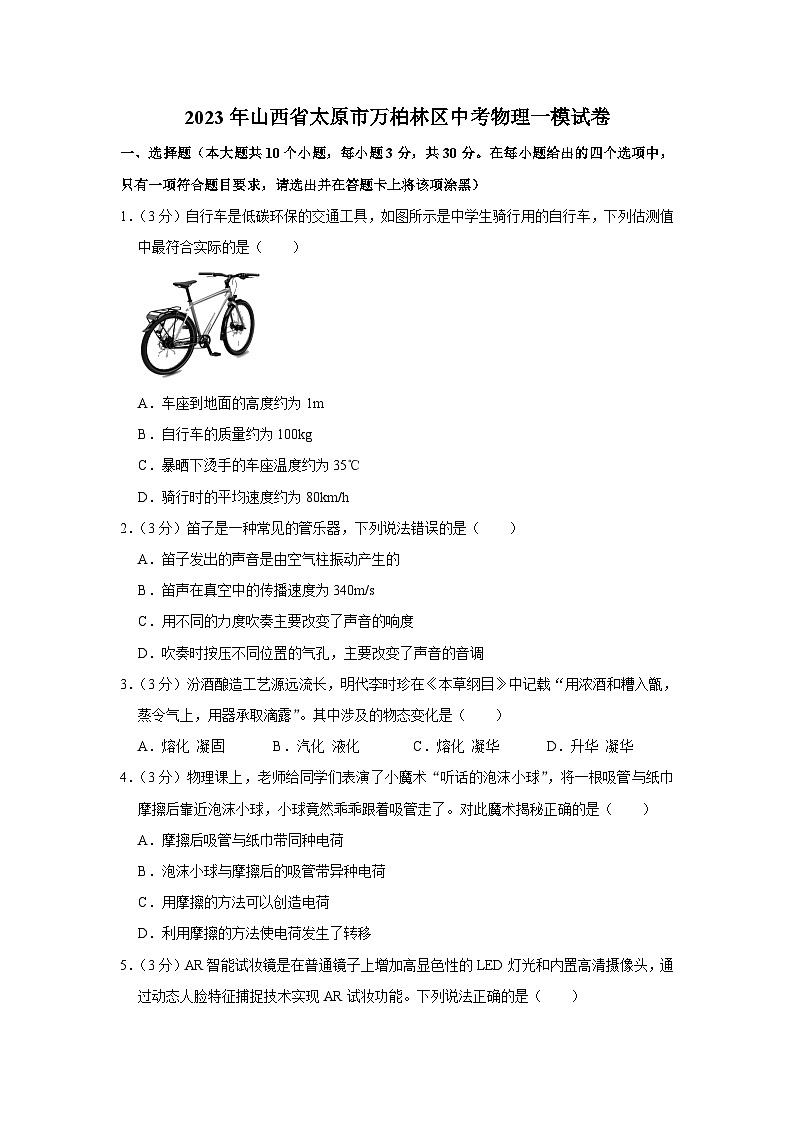

?2023年山西省太原市萬柏林區中考物理一模試卷
一、選擇題（本大題共10個小題，每小題3分，共30分。在每小題給出的四個選項中，只有一項符合題目要求，請選出并在答題卡上將該項涂黑）
1．（3分）自行車是低碳環保的交通工具，如圖所示是中學生騎行用的自行車，下列估測值中最符合實際的是（　?。?br />
A．車座到地面的高度約為1m
B．自行車的質量約為100kg
C．暴曬下燙手的車座溫度約為35℃
D．騎行時的平均速度約為80km/h
2．（3分）笛子是一種常見的管樂器，下列說法錯誤的是（　?。?br /> A．笛子發出的聲音是由空氣柱振動產生的
B．笛聲在真空中的傳播速度為340m/s
C．用不同的力度吹奏主要改變了聲音的響度
D．吹奏時按壓不同位置的氣孔，主要改變了聲音的音調
3．（3分）汾酒釀造工藝源遠流長，明代李時珍在《本草綱目》中記載“用濃酒和糟入甑，蒸令氣上，用器承取滴露”。其中涉及的物態變化是（　?。?br /> A．熔化 凝固 B．汽化 液化 C．熔化 凝華 D．升華 凝華
4．（3分）物理課上，老師給同學們表演了小魔術“聽話的泡沫小球”，將一根吸管與紙巾摩擦后靠近泡沫小球，小球竟然乖乖跟著吸管走了。對此魔術揭秘正確的是（　?。?br /> A．摩擦后吸管與紙巾帶同種電荷
B．泡沫小球與摩擦后的吸管帶異種電荷
C．用摩擦的方法可以創造電荷
D．利用摩擦的方法使電荷發生了轉移

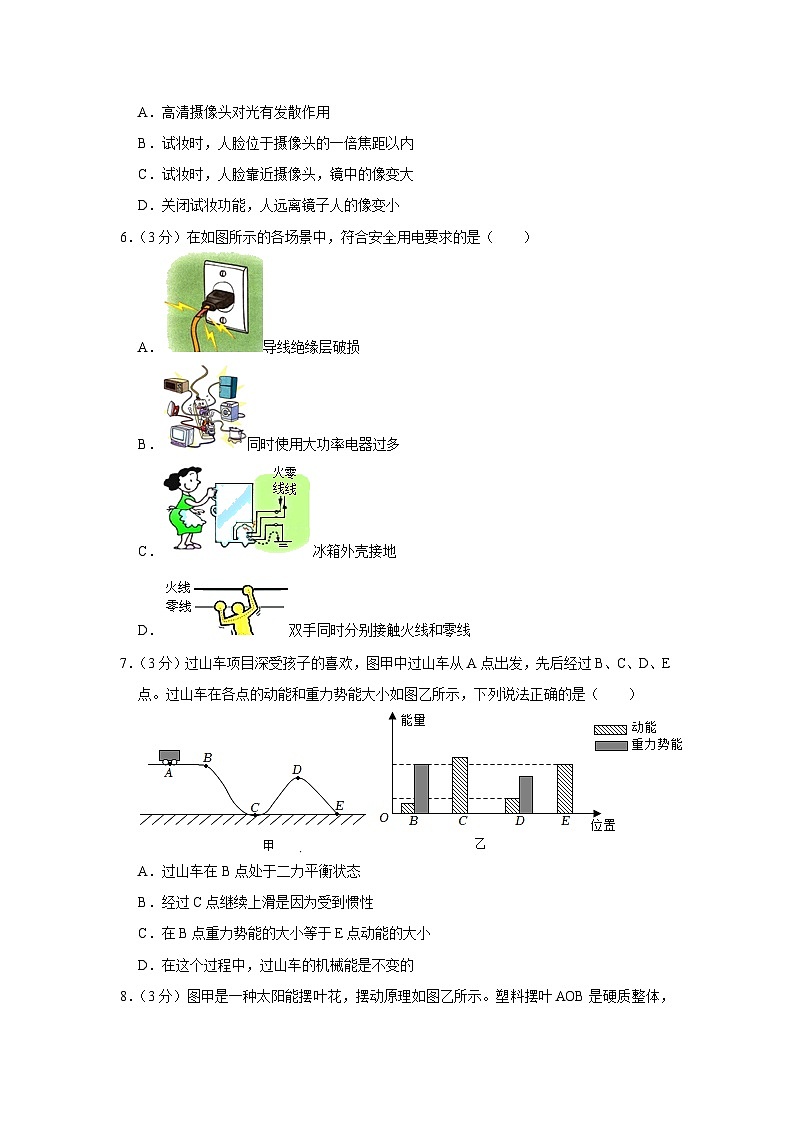

5．（3分）AR智能試妝鏡是在普通鏡子上增加高顯色性的LED燈光和內置高清攝像頭，通過動態人臉特征捕捉技術實現AR試妝功能。下列說法正確的是（　　）
A．高清攝像頭對光有發散作用
B．試妝時，人臉位于攝像頭的一倍焦距以內
C．試妝時，人臉靠近攝像頭，鏡中的像變大
D．關閉試妝功能，人遠離鏡子人的像變小
6．（3分）在如圖所示的各場景中，符合安全用電要求的是（　?。?br /> A．導線絕緣層破損
B．同時使用大功率電器過多
C．冰箱外殼接地
D．雙手同時分別接觸火線和零線
7．（3分）過山車項目深受孩子的喜歡，圖甲中過山車從A點出發，先后經過B、C、D、E點。過山車在各點的動能和重力勢能大小如圖乙所示，下列說法正確的是（　　）

A．過山車在B點處于二力平衡狀態
B．經過C點繼續上滑是因?yàn)槭艿綉T性
C．在B點重力勢能的大小等于E點動能的大小
D．在這個過程中，過山車的機械能是不變的

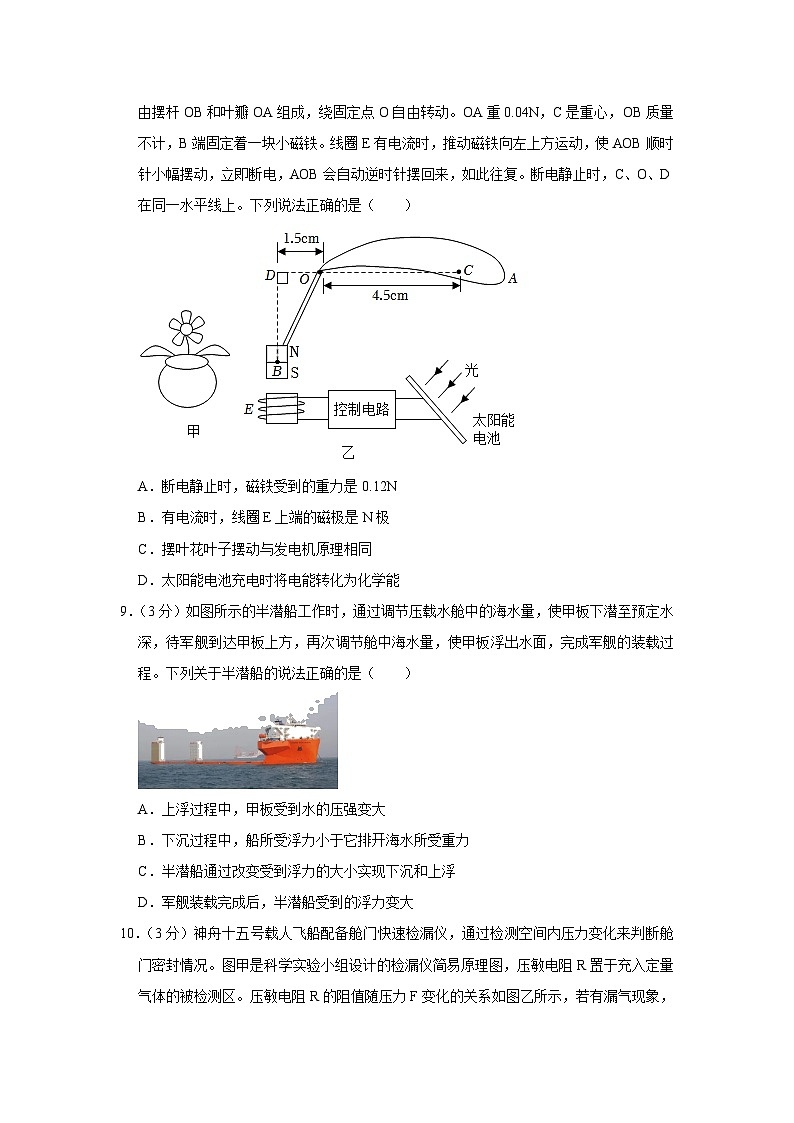

8．（3分）圖甲是一種太陽能擺葉花，擺動原理如圖乙所示。塑料擺葉AOB是硬質整體，由擺桿OB和葉瓣OA組成，繞固定點O自由轉動。OA重0.04N，C是重心，OB質量不計，B端固定著一塊小磁鐵。線圈E有電流時，推動磁鐵向左上方運動，使AOB順時針小幅擺動，立即斷電，AOB會自動逆時針擺回來，如此往復。斷電靜止時，C、O、D在同一水平線上。下列說法正確的是（　?。?br />
A．?dāng)嚯婌o止時，磁鐵受到的重力是0.12N
B．有電流時，線圈E上端的磁極是N極
C．?dāng)[葉花葉子擺動與發電機原理相同
D．太陽能電池充電時將電能轉化為化學能
9．（3分）如圖所示的半潛船工作時，通過調節壓載水艙中的海水量，使甲板下潛至預定水深，待軍艦到達甲板上方，再次調節艙中海水量，使甲板浮出水面，完成軍艦的裝載過程。下列關于半潛船的說法正確的是（　?。?br />
A．上浮過程中，甲板受到水的壓強變大
B．下沉過程中，船所受浮力小于它排開海水所受重力
C．半潛船通過改變受到浮力的大小實現下沉和上浮
D．軍艦裝載完成后，半潛船受到的浮力變大
10．（3分）神舟十五號載人飛船配備艙門快速檢漏儀，通過檢測空間內壓力變化來判斷艙門密封情況。圖甲是科學實驗小組設計的檢漏儀簡易原理圖，壓敏電阻R置于充入定量氣體的被檢測區。壓敏電阻R的阻值隨壓力F變化的關系如圖乙所示，若有漏氣現象，壓力會逐漸減小。電源電壓不變，R0為定值電阻。下列說法中正確的是（　?。?br />
A．隨壓力F的減小，R的阻值逐漸減小
B．被檢測區漏氣，電路中的電流變大
C．被檢測區不漏氣，電路的總功率最小
D．電壓表的示數小于設定值時，報警裝置啟動，提示艙門漏氣
二、實驗探究題。
11．（5分）汽車水箱是發動機散熱系統的重要組成部分，其中裝有防凍液。小聰測量了某品牌防凍液的沸點。

（1）如圖甲所示，實驗裝置的組裝順序應為 　 ?。ㄟx填“自下而上”、“自上而下”），除圖中裝置外，還需要的測量儀器是 　 ??；
（2）根據表格中實驗數據，在圖乙中畫出防凍液的溫度隨時間變化的圖線；
加熱時間t/min
0
1
2
3
4
5
6
7
8
防凍液的溫度T/℃
90
98
104
106
108
108
108
108
108
（3）根據以上實驗數據可知，該防凍液的沸點為 　 　℃；
（4）夏天汽車發動機工作時外部溫度最高可達105℃，因此 　 　（選填“可以”或“不可以”）用水代替防凍液。
12．（7分）小明發現大部分汽車保險杠的外殼并不是金屬。請你和他一起利用天平和量筒測量保險杠外殼的密度：
（1）將天平放在 　 　上，將游碼移至標尺左端零刻度線，發現指針偏向分度盤中線左側，將平衡螺母向 　 　（選填“左”或“右”）移動，直至天平平衡；
（2）測量時，托盤天平示數如圖甲所示，該保險杠碎塊的質量為 　 　g；
（3）先向量筒中加入一定量的水，讀出體積為28mL。將保險杠外殼碎塊放入量筒中，用細鐵絲將其完全壓入水中，量筒示數如圖乙所示，保險杠外殼碎塊的體積為 　 　cm3，保險杠的密度為 　 　kg/m3；
（4）通過查閱資料，小明了解到保險杠外殼的主要材料為聚丙烯塑料，該種材料密度為0.9g/cm3，測得的密度小于0.9g/cm3的原因可能是 　 ?。?br /> （5）保險杠外殼材料的密度比較小，這樣做的好處是 　 　。（寫出一條）

13．（5分）為了探究“通過導體的電流與導體兩端電壓的關系”，A實驗小組連接了如圖甲所示的電路（電源電壓為3V恒定）
（1）用筆畫線將甲圖電路連接完整，要求滑動變阻器的滑片P向左端滑動時，接入電路的電阻變?。?br /> （2）電路連接無誤后，閉合開關，電流表有示數，電壓表示無示數，導致該現象的原因可能是 　 ??；
（3）排除故障后閉合開關，移動滑片P，進行多次實驗，記錄數據繪制了電阻R的I﹣U圖象，如圖乙中的圖線a，可得出結論是 　 　，電阻R的阻值為 　 　Ω；
（4）B實驗小組選用額定電壓為2.5V的小燈泡進行實驗，小燈泡的I﹣U圖象如乙圖中的圖線b，發現不能用小燈泡來完成此實驗，原因是 　 　。

14．（4分）為減少陰雨天意外滑倒現象，學校決定重新鋪設意外多發地的地面。關于地面材料的選取征集到如下意見：①漆面木地板；②防滑瓷磚；③pvc地板。同學們探究了潮濕程度對不同材料防滑能力的影響，實驗裝置如圖所示，將鞋放在不同材料、不同潮濕程度的桌面上，用彈簧測力計水平拉動使其做勻速直線運動，讀出拉力大小并記錄。記錄數據如表：
材質
全濕時拉力
大小F1/N
微濕時拉力
大小F2/N
干燥時拉力
大小F3/N
漆面木地板
2.90
3.00
2.40
防滑瓷磚
3.10
3.40
4.20
pvc地板
3.40
3.50
3.00
（1）實驗中用 　 　反映不同材料的防滑能力；
（2）探究發現，潮濕程度對防滑瓷磚防滑能力的影響是 　 　；
（3）為減少陰雨天意外滑倒現象，應該選擇 　 　。

15．（4分）巴克球是一種球形磁體玩具，其大小通常只有幾毫米。請你設計實驗判斷該球形磁體磁極的位置。
（1）實驗器材：　 ?。?br /> （2）實驗步驟：　 ?。?br /> （3）實驗結論：　 　。
九、綜合應用（本大題共8個小題，共25分）
16．（2分）“不積跬步，無以至千里”，古人以舉足一次為“跬”，舉足兩次為“步”。若古代一人以穩定步頻行走5min，積300“步”，則此人積　 　“跬”；如果以“跬/秒”為步頻單位，則此人行走的步頻為　 　“跬/秒”。
17．（2分）如圖所示，小明發現夜市的網紅冰激凌在“開水”中不熔化，通過查閱資料得知“開水”是常壓下沸點為﹣196℃的液氮，你認為上文提到的“開水”煮冰激凌不化是真的嗎？　 　，理由是 　 　。

18．（2分）假如光在同種均勻介質中沿曲線傳播，生活中可能發生的現象 　 　；假如光從空氣斜射入水中時，折射角大于入射角，可能發生的現象 　 　。
19．（3分）閱讀短文，回答問題。
超滑——接近永動機的夢想

我國是制造大國，機械裝備使用過程不可避免會產生摩擦，同時伴隨磨損。摩擦、磨損會加大能源消耗，給設備、器件、材料帶來損失。
超滑是近年來摩擦學領域發展最快的方向之一。潤滑油的摩擦系數為0.01～0.1，而超滑的摩擦系數要比潤滑油低一個數量級以上，達到0.001量級或更小。中國科學院院士、清華大學摩擦學國家重點實驗室主任雒建斌帶領團隊發現了新的超滑體系和超滑機理，在國際上首次提出薄膜潤滑狀態概念，在工業應用領域大膽探索超滑和拋光問題，使降低運動摩擦能耗、提高精度、減少噪音、延長壽命不再是摩擦學界的一大難題。超滑作為一種能將摩擦能耗與磨損率降低幾個數量級的變革性技術，是摩擦學領域在人類文明史上的又一個重要貢獻。
（1）超滑技術能夠解決 　 　等技術難題；
（2）超滑技術是通過 　 　的方式減小機械設備器件間的摩擦力；
（3）未來超滑技術可能為人們生活帶來的便利 　 ?。ㄔ嚺e一例）。
20．（4分）我國“西電東送”采用特高壓輸電技術。在遠距離輸電中，當輸電功率相同時，通過提高電壓來降低電流產生的熱損耗。從而減小輸電線中能量的損失，請你利用所學的物理知識解釋“增壓降流少損耗”的原因。
21．（2分）某村被群山包圍，B點的蔬菜大棚因?yàn)檩^少獲得陽光照射產量很少。小明參觀后建議在位置A處安裝平面鏡照亮B處。若太陽位于如圖所示位置，請?jiān)贏處添加平面鏡并完成反射光路圖。（保留作圖痕跡）

22．（4分）農業機器人是一種具有人工智能的新一代無人自動操作機械，它有檢測（如視覺）和演算等功能，能感覺并適應作物種類和環境變化。如圖所示正在采摘西紅柿的機器人，質量為30kg，與地面的總接觸面積約為2×10﹣3m2，裝箱時在4s內將5kg西紅柿抬高60cm，g取10N/kg。求：
（1）機器人空載靜止時對水平地面的壓強；
（2）機器人對西紅柿做的功及功率。

23．（6分）小亮在家煲湯時使用的電飯煲，其內部有兩根發熱電阻R1、R2（阻值不隨溫度變化），可實現“低溫”和“高溫”兩擋，其銘牌部分參數如表所示。電飯煲正常工作且不考慮熱損耗，欲將質量為1kg，初溫為20℃的湯加熱至100℃，湯的比熱容為c湯＝4.0×103J/（kg?℃）。求：
額定電壓
220V
額定功率
低溫?fù)?br /> 48.4W
高溫?fù)?br /> 500W
（1）湯需要吸收的熱量；
（2）高溫?fù)蹯覝珪r(shí)，需要的時間；
（3）請?jiān)趫D乙虛線框內畫出電飯煲內部簡化電路圖。


2023年山西省太原市萬柏林區中考物理一模試卷
參考答案與試題解析
一、選擇題（本大題共10個小題，每小題3分，共30分。在每小題給出的四個選項中，只有一項符合題目要求，請選出并在答題卡上將該項涂黑）
1．（3分）自行車是低碳環保的交通工具，如圖所示是中學生騎行用的自行車，下列估測值中最符合實際的是（　　）

A．車座到地面的高度約為1m
B．自行車的質量約為100kg
C．暴曬下燙手的車座溫度約為35℃
D．騎行時的平均速度約為80km/h
【分析】首先對題目中涉及的物理量有個初步的了解，對于選項中的數據，可根據需要進行相應的換算或轉換，排除與生活實際相差較遠的選項，找出符合生活實際的答案。
【解答】解：A.車座到地面的高度約為1m，故A符合實際；
B.自行車的質量約為20kg，故B不符合實際；
C.暴曬下燙手的車座溫度約為40℃以上，故C不符合實際；
D.騎行時的平均速度約為5m/s＝18km/h，故D不符合實際。
故選：A。
【點評】物理與社會生活聯系緊密，多了解一些生活中常見物理量的數值可幫助我們更好地學好物理，同時也能讓物理更好地為生活服務。
2．（3分）笛子是一種常見的管樂器，下列說法錯誤的是（　?。?br /> A．笛子發出的聲音是由空氣柱振動產生的
B．笛聲在真空中的傳播速度為340m/s
C．用不同的力度吹奏主要改變了聲音的響度
D．吹奏時按壓不同位置的氣孔，主要改變了聲音的音調
【分析】（1）聲音是由物體振動產生的；
（2）聲音可以通過固體、液體和氣體傳播，不能在真空中傳播；
（3）音調指聲音的高低，響度指聲音的大小。
【解答】解：A、吹奏笛子時，聲音是空氣柱振動產生的，故A正確；
B、聲音不能在真空中傳播，故B錯誤；
C、用不同的力度吹奏是為了改變振幅，從而改變響度，故C正確；
D、吹奏時按壓不同位置的氣孔，是為了改變振動的頻率，從而改變了聲音的音調，故D正確。
故選：B。
【點評】本題考查了聲的產生、傳播、聲音的特性和減弱噪聲的方法等，都是屬于基礎知識，掌握基礎知識很重要。
3．（3分）汾酒釀造工藝源遠流長，明代李時珍在《本草綱目》中記載“用濃酒和糟入甑，蒸令氣上，用器承取滴露”。其中涉及的物態變化是（　　）
A．熔化 凝固 B．汽化 液化 C．熔化 凝華 D．升華 凝華
【分析】物質由液態轉變?yōu)闅鈶B(tài)的過程叫汽化，物質由氣態轉變?yōu)橐簯B(tài)的過程叫做液化。
【解答】解：用濃酒和糟入甑，蒸令氣上，用器承取滴露，濃酒受熱汽化成氣體酒精，上升過程中，遇到上方冷空氣液化成液體酒精，故ACD錯誤，B正確。
故選：B。
【點評】本題考查了汽化和液化的分析，屬于基礎題。
4．（3分）物理課上，老師給同學們表演了小魔術“聽話的泡沫小球”，將一根吸管與紙巾摩擦后靠近泡沫小球，小球竟然乖乖跟著吸管走了。對此魔術揭秘正確的是（　?。?br /> A．摩擦后吸管與紙巾帶同種電荷
B．泡沫小球與摩擦后的吸管帶異種電荷
C．用摩擦的方法可以創造電荷
D．利用摩擦的方法使電荷發生了轉移
【分析】（1）在實驗室中，用毛皮摩擦過的橡膠棒所帶的電荷是負電荷；用絲綢摩擦過的玻璃棒所帶的電荷是正電荷；
（2）根據電荷間的相互作用規律（同種電荷相互排斥、異種電荷相互吸引）和帶電體的性質（能吸引輕小物體）分析；
（3）摩擦起電時失去電子的物體帶正電荷，得到電子的物體帶負電荷。
【解答】解：A、摩擦后吸管與紙巾帶異種電荷，故A錯誤；
B、帶電體具有吸引輕小物體的性質，摩擦后的吸管可以吸引不帶電的泡沫小球，故B錯誤；
CD、摩擦起電時失去電子的物體帶正電荷，得到電子的物體帶負電荷，是電荷的轉移，不是創造了電荷，故C錯誤，D正確。
故選：D。
【點評】該題目考查摩擦起電的實質，屬于簡單題目，關鍵是知道相互吸引的有兩種可能：一是異種電荷之間，二是帶電體和不帶電的輕小物體之間（帶電的性質）。
5．（3分）AR智能試妝鏡是在普通鏡子上增加高顯色性的LED燈光和內置高清攝像頭，通過動態人臉特征捕捉技術實現AR試妝功能。下列說法正確的是（　?。?br /> A．高清攝像頭對光有發散作用
B．試妝時，人臉位于攝像頭的一倍焦距以內
C．試妝時，人臉靠近攝像頭，鏡中的像變大
D．關閉試妝功能，人遠離鏡子人的像變小
【分析】凸透鏡成像時，物距u＞2f時，成倒立縮小的實像，應用是照相機和攝像頭；凸透鏡成實像時，物距變大，像距變小，像變小。平面鏡成正立、等大的虛像。
【解答】解：ABC、攝像頭是一個凸透鏡，對光具有會聚作用，是利用物距大于二倍焦距時，成倒立、縮小的實像的規律工作的；當人臉靠近攝像頭時，物距變小，像距變大，人臉經攝像頭所成的像會變大，故C正確、AB錯誤；
D、關閉試妝功能，人遠離鏡子人的像相當于平面鏡成像，像的大小不變，故D錯誤。
故選：C。
【點評】本題考查了凸透鏡成像的規律和應用，在學習過程中要善于總結、尋找規律，學著將所學知識與生活實際聯系起來。
6．（3分）在如圖所示的各場景中，符合安全用電要求的是（　?。?br /> A．導線絕緣層破損
B．同時使用大功率電器過多
C．冰箱外殼接地
D．雙手同時分別接觸火線和零線
【分析】安全用電的基本原則是不接觸低壓帶電體，不靠近高壓帶電體，有金屬外殼的用電器，金屬外殼必須接地。根據安全用電的原則逐個分析即可判斷。
【解答】解：A、絕緣皮破損的導線會造成觸電，及時更換破損的導線才符合安全用電的原則，故A錯誤；
B、同時使用的大功率電器過多，總電流太大，容易引起火災，故B錯誤；
C、冰箱的金屬外殼接地是為了防止外殼帶電而發生觸電，符合安全用電的原則，故C正確；
D、雙手同時分別接觸火線和零線，會造成觸電事故，故D錯誤。
故選：C。
【點評】本題考查了安全用電的原則：不接觸低壓帶電體，不靠近高壓帶電體。有金屬外殼的用電器，金屬外殼必須接地。
7．（3分）過山車項目深受孩子的喜歡，圖甲中過山車從A點出發，先后經過B、C、D、E點。過山車在各點的動能和重力勢能大小如圖乙所示，下列說法正確的是（　　）

A．過山車在B點處于二力平衡狀態
B．經過C點繼續上滑是因?yàn)槭艿綉T性
C．在B點重力勢能的大小等于E點動能的大小
D．在這個過程中，過山車的機械能是不變的
【分析】（1）做機械運動的物體具有動能，動能的大小與質量和速度有關；被舉高的物體具有重力勢能，重力勢能的大小與質量和高度有關；動能和勢能之和稱為機械能。
（2）物體有保持原來運動狀態不變的性質叫做慣性。
【解答】解：A、過山車在B點時運動狀態發生了變化，不是處于二力平衡狀態，故A錯誤；
B、經過C點繼續上滑是因?yàn)檫^山車具有慣性，慣性是一種性質，不能說受到慣性，故B錯誤；
C、根據圖乙可知，B點重力勢能的條形圖高度與E點動能的條形圖高度相等，即二者大小相等，故C正確；
D、整個過程中，小車克服阻力做功，機械能逐漸變小，故D錯誤。
故選：C。
【點評】本題考查動能和勢能的大小變化，解題的關鍵是能從圖中獲取相關信息進行解答。
8．（3分）圖甲是一種太陽能擺葉花，擺動原理如圖乙所示。塑料擺葉AOB是硬質整體，由擺桿OB和葉瓣OA組成，繞固定點O自由轉動。OA重0.04N，C是重心，OB質量不計，B端固定著一塊小磁鐵。線圈E有電流時，推動磁鐵向左上方運動，使AOB順時針小幅擺動，立即斷電，AOB會自動逆時針擺回來，如此往復。斷電靜止時，C、O、D在同一水平線上。下列說法正確的是（　?。?br />
A．?dāng)嚯婌o止時，磁鐵受到的重力是0.12N
B．有電流時，線圈E上端的磁極是N極
C．?dāng)[葉花葉子擺動與發電機原理相同
D．太陽能電池充電時將電能轉化為化學能
【分析】（1）以O(shè)為軸，AOB視為杠桿，明確動力、動力臂和阻力、阻力臂，利用杠桿平衡條件：F1l1＝F2l2即可求解；
（2）根據小磁鐵B的運動判斷線圈上端的極性；
（3）發電機原理是電磁感應；同名磁極相互排斥，異名磁極相互吸引；
（4）太陽能電池充電時將太陽能轉化為化學能。
【解答】解：A、如圖所示：
擺葉AOB可視為杠桿，此時：11＝0C＝4.5cm，12＝OD＝1.5cm；
F1＝G葉辨＝0.04N
根據杠桿平衡條件：F111＝F2l2得：0.04N×4.5cm＝F2×1.5cm；
解得：F2＝0.12牛；
依據題意可知，B端固定的小磁鐵的重力和小磁鐵對B端的作用力F，大小相等，即小磁鐵B的重力G＝F2＝0.12N，故A正確；
B、因?yàn)榫€圈有電流時，推動磁鐵向左上方運動，說明線圈對小磁鐵只有斥力作用，所以線圈上端的磁極是S極，故B錯誤；
C、線圈E有電流時，推動磁鐵向左上方運動，使AOB順時針小幅擺動，所以是根據磁極間的相互作用運動，故C錯誤；
D、太陽能電池充電時將太陽能轉化為化學能，儲存在電池中，故D錯誤。
故選：A。
【點評】本題考查杠桿平衡條件及其應用、磁極間的相互作用，掌握杠桿平衡條件是解答本題的關鍵。
9．（3分）如圖所示的半潛船工作時，通過調節壓載水艙中的海水量，使甲板下潛至預定水深，待軍艦到達甲板上方，再次調節艙中海水量，使甲板浮出水面，完成軍艦的裝載過程。下列關于半潛船的說法正確的是（　?。?br />
A．上浮過程中，甲板受到水的壓強變大
B．下沉過程中，船所受浮力小于它排開海水所受重力
C．半潛船通過改變受到浮力的大小實現下沉和上浮
D．軍艦裝載完成后，半潛船受到的浮力變大
【分析】（1）上浮過程中，甲板的深度減小，根據p＝ρgh即可判斷甲板受到水的壓強；
（2）下沉過程中，根據公式F?。紾排即可判斷船所受浮力與它排開海水所受重力之間的關系；
（3）由題意可知半潛船也稱半潛式母船，它通過本身壓載水的調整，把裝貨甲板潛入水中，所以是通過改變自身重實現上浮和下沉的；
（4）軍艦裝載時處于漂浮狀態，根據漂浮條件即可判斷。
【解答】解：A、上浮過程中，甲板的深度減小，根據p＝ρgh可知甲板受到水的壓強變小，故A錯誤；
B、下沉過程中，根據阿基米德原理可知船所受浮力等于它排開海水所受重力，故B錯誤；
C、半潛船在工作時，通過增加本身壓載水艙中的水量，將裝貨甲板潛入水下，所以是通過改變自身重實現上浮和下沉的，故C錯誤；
D、半潛船漂浮時浮力等于重力，軍艦裝載完成后，半潛船的重力變大，所以半潛船受到的浮力變大，故D正確。
故選：D。
【點評】本題考查阿基米德原理、物體的浮沉條件，記住漂浮時浮力等于重力，是解題的關鍵。
10．（3分）神舟十五號載人飛船配備艙門快速檢漏儀，通過檢測空間內壓力變化來判斷艙門密封情況。圖甲是科學實驗小組設計的檢漏儀簡易原理圖，壓敏電阻R置于充入定量氣體的被檢測區。壓敏電阻R的阻值隨壓力F變化的關系如圖乙所示，若有漏氣現象，壓力會逐漸減小。電源電壓不變，R0為定值電阻。下列說法中正確的是（　?。?br />
A．隨壓力F的減小，R的阻值逐漸減小
B．被檢測區漏氣，電路中的電流變大
C．被檢測區不漏氣，電路的總功率最小
D．電壓表的示數小于設定值時，報警裝置啟動，提示艙門漏氣
【分析】由電路圖可知，壓敏電阻R與定值電阻R0串聯，電壓表測量定值電阻R0兩端的電壓；
（1）根據圖乙可知壓敏電阻的阻值隨壓力的變化情況；
（2）若有漏氣現象，壓力會逐漸減小，根據壓敏電阻R的阻值變化，利用串聯電路的電阻特點和歐姆定律判斷出電路中電流的變化；
（3）被檢測區不漏氣，壓力最大，由圖乙可知此時壓敏電阻的阻值最小，根據歐姆定律判斷出電路中電流的大小，由P＝UI判斷出電路總功率的大??；
（4）若有漏氣現象，根據電路中電流的變化和公式U＝IR判斷定值電阻兩端電壓的變化（即電壓表示數的變化），進而得出結論。
【解答】解：由電路圖可知，壓敏電阻R與定值電阻R0串聯，電壓表測量定值電阻R0兩端的電壓；
A、根據圖乙可知壓敏電阻的阻值隨壓力的增大而減小，隨壓力F的減小，R的阻值逐漸增大，故A錯誤；
B、若有漏氣現象，壓力會逐漸減小，壓敏電阻R的阻值逐漸增大，電路的總電阻變大，由I＝可知電路中的電流變小，故B錯誤；
C、被檢測區不漏氣，壓力最大，由圖乙可知此時壓敏電阻的阻值最小，電路的總電阻最小，由I＝知電路中的電流最大，根據P＝UI可知電路的總功率最大，故C錯誤；
D、由B項解答可知，若有漏氣現象，電路中的電流會變小，由U＝IR可知定值電阻R0兩端的電壓會變小，即電壓表的示數會變小，所以，當電壓表的示數小于設定值時，報警裝置啟動，提示艙門漏氣，故D正確。
故選：D。
【點評】本題考查了電路的動態分析，涉及到串聯電路的特點、歐姆定律和電功率公式的應用，根據圖乙分析得出壓敏電阻的阻值隨壓力的變化關系是解答本題的關鍵。
二、實驗探究題。
11．（5分）汽車水箱是發動機散熱系統的重要組成部分，其中裝有防凍液。小聰測量了某品牌防凍液的沸點。

（1）如圖甲所示，實驗裝置的組裝順序應為 　自下而上?。ㄟx填“自下而上”、“自上而下”），除圖中裝置外，還需要的測量儀器是 　秒表??；
（2）根據表格中實驗數據，在圖乙中畫出防凍液的溫度隨時間變化的圖線；
加熱時間t/min
0
1
2
3
4
5
6
7
8
防凍液的溫度T/℃
90
98
104
106
108
108
108
108
108
（3）根據以上實驗數據可知，該防凍液的沸點為 　108　℃；
（4）夏天汽車發動機工作時外部溫度最高可達105℃，因此 　不可以　（選填“可以”或“不可以”）用水代替防凍液。
【分析】（1）用酒精燈外焰加熱物體，即安裝裝置時，先從下到上，方便調節；本實驗需要記錄時間的儀器；
（2）根據描點法作圖；
（3）防凍液沸騰時，溫度不變，可從表中找到沸點；
（4）根據水的沸點與外部最高溫度比較可解答。
【解答】解：（1）因要用酒精燈的外焰加熱，同時要保證溫度計的玻璃泡完全浸沒在被測液體中，不能碰到容器壁和容器底，故應自下而上安裝實驗器材，方便調節；實驗中每隔一段時間記錄一次溫度計的示數，所以還需要的測量儀器是秒表；
（2）防凍液的溫度隨時間變化的圖線如圖所示：；
（3）防凍液加熱時溫度保持不變，這個不變的溫度為防凍液的沸點，由表中數據可知，該防凍液的沸點為108℃；
（4）1標準大氣壓下，水的沸點為100℃，而夏天汽車發動機工作時外部溫度最高可達105℃，高于水的沸點，水已沸騰，所以不可以用水代替防凍液。
故答案為：（1）自下而上；秒表；（2）；（3）108；（4）不可以。
【點評】此題主要是探究防凍液的沸騰實驗，應能熟練裝配實驗的裝置，同時要學會分析溫度隨時間變化的圖像。
12．（7分）小明發現大部分汽車保險杠的外殼并不是金屬。請你和他一起利用天平和量筒測量保險杠外殼的密度：
（1）將天平放在 　水平桌面　上，將游碼移至標尺左端零刻度線，發現指針偏向分度盤中線左側，將平衡螺母向 　右?。ㄟx填“左”或“右”）移動，直至天平平衡；
（2）測量時，托盤天平示數如圖甲所示，該保險杠碎塊的質量為 　10.4　g；
（3）先向量筒中加入一定量的水，讀出體積為28mL。將保險杠外殼碎塊放入量筒中，用細鐵絲將其完全壓入水中，量筒示數如圖乙所示，保險杠外殼碎塊的體積為 　12　cm3，保險杠的密度為 　0.87　kg/m3；
（4）通過查閱資料，小明了解到保險杠外殼的主要材料為聚丙烯塑料，該種材料密度為0.9g/cm3，測得的密度小于0.9g/cm3的原因可能是 　細鐵絲排開部分水?。?br /> （5）保險杠外殼材料的密度比較小，這樣做的好處是 　減小汽車的質量　。（寫出一條）

【分析】（1）在調節天平平衡前，應將天平放在水平桌面上，然后將游碼移到標尺左端的零刻度線處；指針左偏，平衡螺母右調；指針右偏，平衡螺母左調；
（2）天平的讀數等于砝碼的質量加游碼在標尺上所對的刻度值；
（3）讀出保險杠外殼碎塊和水的總體積，計算出保險杠外殼碎塊的體積；利用ρ＝計算出保險杠外殼碎塊的密度；
（4）細鐵絲也有體積；
（5）保險杠外殼材料采用密度小的材料是在體積一定的情況下，盡可能地減小質量。
【解答】解：（1）正確使用天平：應先把天平放在水平桌面上，然后將游碼移到標尺左端零刻度線位置上，此時指針偏向分度盤中線左側，應將平衡螺母向右調，才能使天平平衡；
（2）由圖甲知，標尺的分度值為0.2g，所以保險杠碎塊的質量為m＝20g+0.4g＝20.4g；
（3）由圖乙知，水和保險杠外殼碎塊的體積為40mL，所以保險杠外殼碎塊的體積為：V＝40mL﹣28mL＝12mL＝12cm3，保險杠的密度的密度為；ρ＝＝≈0.87g/cm3；
（4）細鐵絲排開部分水，使得所測保險杠外殼碎塊的體積偏大，由公式ρ＝可知所測密度偏??；
（5）保險杠外殼材料采用密度小的材料是在體積一定的情況下，盡可能地減小質量。
故答案為：（1）水平桌面；右；（2）10.4；（3）12；0.87；（4）細鐵絲排開部分水；（5）減小汽車的質量。
【點評】該題考查了天平的正確使用、量筒的正確使用、密度的測量及測得值偏大、偏小的判斷，是一道綜合題，但難度不大。
13．（5分）為了探究“通過導體的電流與導體兩端電壓的關系”，A實驗小組連接了如圖甲所示的電路（電源電壓為3V恒定）
（1）用筆畫線將甲圖電路連接完整，要求滑動變阻器的滑片P向左端滑動時，接入電路的電阻變?。?br /> （2）電路連接無誤后，閉合開關，電流表有示數，電壓表示無示數，導致該現象的原因可能是 　定值電阻R短路　；
（3）排除故障后閉合開關，移動滑片P，進行多次實驗，記錄數據繪制了電阻R的I﹣U圖象，如圖乙中的圖線a，可得出結論是 　導體電阻一定時，通過導體的電流與導體兩端的電壓成正比　，電阻R的阻值為 　5　Ω；
（4）B實驗小組選用額定電壓為2.5V的小燈泡進行實驗，小燈泡的I﹣U圖象如乙圖中的圖線b，發現不能用小燈泡來完成此實驗，原因是 　小燈泡的電阻不是一個定值　。

【分析】（1）滑片P向左端滑動時，接入電路的電阻變小，說明滑動變阻器接入電路的電阻絲變短，從而確定滑動變阻器接入的接線柱；
（2）電流表有示數，說明電路不是斷路，電壓表無示數，可能是與電壓表并聯的電路短路，據此分析；
（3）根據乙中的圖線a為一條過原點的直線分析得出結論；根據歐姆定律求出電阻R的阻值；
（4）探究電流與電壓的關系時，需要保持電阻不變，根據乙圖中的圖線b為一條曲線結合歐姆定律可知燈泡的電阻是變化的。
【解答】解：（1）滑片P向左端滑動時，接入電路的電阻變小，說明滑動變阻器接入電路的電阻絲變短，故滑動變阻器左下接線柱連入電路中，如圖所示：
；
（2）電流表有示數，說明電路不是斷路，電壓表無示數，可能是與電壓表并聯的電路短路，因此故障可能是與電壓表并聯的定值電阻R短路了；
（3）由圖乙知，繪制出電阻R的I﹣U圖象的圖線a為過原點的直線，據此可得結論：導體電阻一定時，通過導體的電流與導體兩端的電壓成正比；
當電阻兩端的電壓為1V時，通過的電流為0.2A，由歐姆定律可知，電阻R的阻值為：R＝＝＝5Ω；
（4）由圖乙圖線b可知，通過燈泡的電流與其兩端電壓不成正比，由歐姆定律可知，小燈泡的電阻值不是一個定值，而探究電流與電壓的關系時，需要保持電阻不變，因此不能用小燈泡來完成此實驗。
故答案為：（1）見解答圖；（2）定值電阻R短路；（3）導體電阻一定時，通過導體的電流與導體兩端的電壓成正比；5；（4）小燈泡的電阻不是一個定值。
【點評】本題探究“通過導體的電流與導體兩端電壓的關系”，考查電路連接、故障分析、歐姆定律的應用、控制變量法和分析圖象歸納結論的能力。
14．（4分）為減少陰雨天意外滑倒現象，學校決定重新鋪設意外多發地的地面。關于地面材料的選取征集到如下意見：①漆面木地板；②防滑瓷磚；③pvc地板。同學們探究了潮濕程度對不同材料防滑能力的影響，實驗裝置如圖所示，將鞋放在不同材料、不同潮濕程度的桌面上，用彈簧測力計水平拉動使其做勻速直線運動，讀出拉力大小并記錄。記錄數據如表：
材質
全濕時拉力
大小F1/N
微濕時拉力
大小F2/N
干燥時拉力
大小F3/N
漆面木地板
2.90
3.00
2.40
防滑瓷磚
3.10
3.40
4.20
pvc地板
3.40
3.50
3.00
（1）實驗中用 　測力計示數　反映不同材料的防滑能力；
（2）探究發現，潮濕程度對防滑瓷磚防滑能力的影響是 　全濕時，防滑能力明顯變小；微濕時，防滑能力變小　；
（3）為減少陰雨天意外滑倒現象，應該選擇 　pvc地板或漆面木地板　。

【分析】（1）根據二力平衡的條件，彈簧測力計的示數等于摩擦力的大小，實驗中用測力計的示數反映不同材料的防滑能力；
（2）根據表中數據結合（1）回答；
（3）根據表中數據可知，pvc地板或漆面木地板在全濕或微濕時，防滑能力變強。
【解答】解：（1）用彈簧測力計水平拉動使其做勻速直線運動，鞋在水平方向上受到平衡力的作用，根據二力平衡的條件，彈簧測力計的示數等于摩擦力的大小，實驗中用測力計的示數反映不同材料的防滑能力；
（2）探究發現，潮濕程度對防滑瓷磚防滑能力的影響是：微濕時防滑能力增大；全濕時，防滑能力變??；
（3）根據表中數據可知，pvc地板或漆面木地板在全濕或微濕時，防滑能力變強，為減少陰雨天意外滑倒現象，應該選擇pvc地板或漆面木地板。
故答案為：（1）測力計示數；全濕時，防滑能力明顯變小；微濕時，防滑能力變??；pvc地板或漆面木地板。
【點評】本題考查影響滑動摩擦力大小的因素及數據分析的能力。
15．（4分）巴克球是一種球形磁體玩具，其大小通常只有幾毫米。請你設計實驗判斷該球形磁體磁極的位置。
（1）實驗器材：　巴克球，適量鐵屑??；
（2）實驗步驟：　巴克球放在鐵屑里翻轉幾下，拿出來觀察　；
（3）實驗結論：　吸引鐵屑數量最多的兩個部位就是該巴克球的磁極　。
【分析】初中確定磁極位置的方法原理是磁性物質可以吸引鐵、鈷、鎳等物質，通過觀察吸引鐵屑數量的多少來判斷，磁性最強部位吸引鐵屑數目較多，即可確定磁極位置。
【解答】解：（1）選用的實驗器材：巴克球，適量鐵屑；
（2）（3）因?yàn)榇朋w上不同部位的磁性強弱是不同，兩端較強，中間較弱，所以把巴克球放在鐵屑里翻轉幾下，拿出來觀察，吸引鐵屑數量最多的兩個部位就是該巴克球的磁極。
故答案為：（1）巴克球，適量鐵屑；
（2）把巴克球放在鐵屑里翻轉幾下，拿出來觀察；
（3）吸引鐵屑數量最多的兩個部位就是該巴克球的磁極。
【點評】中考設計性實驗題的題目大多是以課本實驗為基礎，通過改變實驗條件或者是用實驗中出乎意料之外的問題來命題，在解決此類問題時，要利用學過的知識和實驗探究方法，分析并找到解決問題的途徑，解此類問題要靈活運用學過的知識，可先從自己熟悉的器材和實驗方法入手，只要設計符合題目要求，所用的器材越少越好，步驟越簡單越好。
九、綜合應用（本大題共8個小題，共25分）
16．（2分）“不積跬步，無以至千里”，古人以舉足一次為“跬”，舉足兩次為“步”。若古代一人以穩定步頻行走5min，積300“步”，則此人積　600　“跬”；如果以“跬/秒”為步頻單位，則此人行走的步頻為　2　“跬/秒”。
【分析】已知舉足兩次為“步”，根據步頻行走5min，積300“步”，可求得此人積“跬”；
以“跬/秒”為步頻單位，根據單位時間內走的步數稱為步頻求解。
【解答】解：
由題知，舉足一次為“跬”，舉足兩次為“步”，則1步＝2跬，
所以，300“步”＝300×2“跬”＝600“跬”，即此人積600“跬”；
以“跬/秒”為步頻單位，以穩定步頻行走的時間t＝5min，
則此人行走的步頻：＝2“跬/秒”。
故答案為：600；2。
【點評】本題考查了速度公式的應用，關鍵是明確“跬”，以及步頻的含義，此題難度不大，屬于基礎知識。
17．（2分）如圖所示，小明發現夜市的網紅冰激凌在“開水”中不熔化，通過查閱資料得知“開水”是常壓下沸點為﹣196℃的液氮，你認為上文提到的“開水”煮冰激凌不化是真的嗎？　不是　，理由是 　在標準大氣壓下，液氮的沸點為﹣196℃，在常溫下達到沸點，液氮會沸騰　。

【分析】物質由液態變?yōu)闅鈶B(tài)叫汽化，汽化吸熱；物質由液態變?yōu)楣虘B(tài)叫凝固，凝固放熱；物質由氣態變?yōu)橐簯B(tài)叫液化，液化放熱。
【解答】解：上文提到的“開水”煮冰激凌不化不是真的，在標準大氣壓下，液氮的沸點為﹣196℃，在常溫下達到沸點，液氮會沸騰，沸騰過程中液氮迅速變?yōu)闅怏w，吸收熱量，使冰激凌中的水凝固成冰；同時，液氮吸熱汽化，使周圍空氣的溫度降低，空氣中的水蒸氣放熱液化，形成液態小水滴，所以會出現“煙霧繚繞”的現象。
故答案為：不是；在標準大氣壓下，液氮的沸點為﹣196℃，在常溫下達到沸點，液氮會沸騰。
【點評】本題考查了常見的物態變化現象及吸放熱情況，是一道聯系實際的應用題，難度不大。
18．（2分）假如光在同種均勻介質中沿曲線傳播，生活中可能發生的現象 　陽光下不會有影子?。患偃绻鈴目諝庑鄙淙胨袝r(shí)，折射角大于入射角，可能發生的現象 　潛水員在水底看岸上的樹木，看起來會變矮　。
【分析】影子的形成是光的直線傳播，對照分析假想的現象；水池底看起來變淺是由于光的折射，且折射角大于入射角。
【解答】解：假如光在同種均勻介質中沿曲線傳播，光會繞過物體，不會在地面上形成影子；
假如光從空氣斜射入水中時，折射角大于入射角，那么潛水員在水底看岸上的樹木，看起來會變矮；
故答案為：陽光下不會有影子；潛水員在水底看岸上的樹木，看起來會變矮。
【點評】本題考查光的直線傳播和折射的逆分析，屬于創新題。
19．（3分）閱讀短文，回答問題。
超滑——接近永動機的夢想

我國是制造大國，機械裝備使用過程不可避免會產生摩擦，同時伴隨磨損。摩擦、磨損會加大能源消耗，給設備、器件、材料帶來損失。
超滑是近年來摩擦學領域發展最快的方向之一。潤滑油的摩擦系數為0.01～0.1，而超滑的摩擦系數要比潤滑油低一個數量級以上，達到0.001量級或更小。中國科學院院士、清華大學摩擦學國家重點實驗室主任雒建斌帶領團隊發現了新的超滑體系和超滑機理，在國際上首次提出薄膜潤滑狀態概念，在工業應用領域大膽探索超滑和拋光問題，使降低運動摩擦能耗、提高精度、減少噪音、延長壽命不再是摩擦學界的一大難題。超滑作為一種能將摩擦能耗與磨損率降低幾個數量級的變革性技術，是摩擦學領域在人類文明史上的又一個重要貢獻。
（1）超滑技術能夠解決 　降低運動摩擦能耗、提高精度、減少噪音、延長壽命　等技術難題；
（2）超滑技術是通過 　使接觸面脫離　的方式減小機械設備器件間的摩擦力；
（3）未來超滑技術可能為人們生活帶來的便利 　減小動車所受的摩擦，提高運行速度，為人們的出行帶來的便利?。ㄔ嚺e一例）。
【分析】（1）根據材料內容填寫答案；
（2）減小摩擦的方法：在接觸面粗糙程度一定時，減小壓力；在壓力一定時，減小接觸面的粗糙程度；使接觸面脫離；用滾動代替滑動；
（3）根據超滑技術能夠解決的技術難題舉例。
【解答】解：（1）根據材料內容可知，超滑技術能夠解決降低運動摩擦能耗、提高精度、減少噪音、延長壽命等技術難題；
（2）超滑技術是通過使接觸面脫離的方式減小機械設備器件間的摩擦力；
（3）根據超滑技術能夠解決降低運動摩擦能耗可以推測，未來超滑技術可能為人們的出行帶來的便利，因?yàn)槌哪Σ料禂?shù)要比潤滑油低得多，可以大大減小動車所受的摩擦，提高運行速度。
故答案為：（1）降低運動摩擦能耗、提高精度、減少噪音、延長壽命；
（2）使接觸面脫離；
（3）減小動車所受的摩擦，提高運行速度，為人們的出行帶來的便利。
【點評】此題為信息給予題，主要考查學生對減小摩擦力方法的理解和掌握，重點考查學生的思維想象能力，是一道好題。
20．（4分）我國“西電東送”采用特高壓輸電技術。在遠距離輸電中，當輸電功率相同時，通過提高電壓來降低電流產生的熱損耗。從而減小輸電線中能量的損失，請你利用所學的物理知識解釋“增壓降流少損耗”的原因。
【分析】根據P＝UI分析當輸電功率相同時，通過提高電壓來降低電流；根據焦耳定律分析當電阻和通電時間相同時，降低電流可以減少損耗。
【解答】答：根據P＝UI可知，當輸電功率相同時，輸電電壓越高，通過的電流越小；輸電線的電阻一定，通電時間相同，由焦耳定律Q＝I2Rt可知，當電路中的電流越小時，輸電線產生的熱量越小，能量損耗越小。
【點評】本題考查電功率公式以及焦耳定律的應用，難度不大。
21．（2分）某村被群山包圍，B點的蔬菜大棚因?yàn)檩^少獲得陽光照射產量很少。小明參觀后建議在位置A處安裝平面鏡照亮B處。若太陽位于如圖所示位置，請?jiān)贏處添加平面鏡并完成反射光路圖。（保留作圖痕跡）

【分析】先根據A、B位置確定反射光線，然后根據反射角等于入射角畫出法線，最后根據平面鏡與法線垂直畫出平面鏡的位置。
【解答】解：連接AB，即為反射光線；然后畫出入射光線與反射光線的角平分線，即為法線，最后根據平面鏡與法線垂直畫出平面鏡，如下圖所示：

【點評】在用光的反射定律作圖時，注意一些技巧：反射角等于入射角、法線垂直反射面、法線為入射光線和反射光線的角平分線等。
22．（4分）農業機器人是一種具有人工智能的新一代無人自動操作機械，它有檢測（如視覺）和演算等功能，能感覺并適應作物種類和環境變化。如圖所示正在采摘西紅柿的機器人，質量為30kg，與地面的總接觸面積約為2×10﹣3m2，裝箱時在4s內將5kg西紅柿抬高60cm，g取10N/kg。求：
（1）機器人空載靜止時對水平地面的壓強；
（2）機器人對西紅柿做的功及功率。

【分析】（1）機器人空載靜止時對水平地面的壓力等于它的重力，根據G＝mg得到它的重力；
（2）根據W＝Fs得到機器人對西紅柿做的功，根據P＝得到機器人對西紅柿做功的功率。
【解答】解：（1）機器人空載時的重力：G＝mg＝30kg×10N/kg＝300N，
機器人空載靜止時對水平地面的壓強：p＝＝1.5×105Pa；
（2）機器人對西紅柿做的功：W＝Fs＝G西h＝m西gh＝5kg×10N/kg×0.6m＝30J，
機器人對西紅柿做功的功率：P＝＝＝7.5W。
答：（1）機器人空載靜止時對水平地面的壓強是1.5×105Pa；
（2）機器人對西紅柿做的功是30J，功率是7.5W。
【點評】本題考查壓強、功和功率的計算，題目綜合性較強，難度不大。
23．（6分）小亮在家煲湯時使用的電飯煲，其內部有兩根發熱電阻R1、R2（阻值不隨溫度變化），可實現“低溫”和“高溫”兩擋，其銘牌部分參數如表所示。電飯煲正常工作且不考慮熱損耗，欲將質量為1kg，初溫為20℃的湯加熱至100℃，湯的比熱容為c湯＝4.0×103J/（kg?℃）。求：
額定電壓
220V
額定功率
低溫?fù)?br /> 48.4W
高溫?fù)?br /> 500W
（1）湯需要吸收的熱量；
（2）高溫?fù)蹯覝珪r(shí)，需要的時間；
（3）請?jiān)趫D乙虛線框內畫出電飯煲內部簡化電路圖。

【分析】（1）知道湯的質量、初溫、末溫，利用Q吸＝cm（t﹣t0）可以計算出湯吸收的熱量；
（2）不考慮熱損耗，W＝Q吸，利用P＝計算出加熱需要的時間；
（3）由P＝UI＝可知，當電源電壓一定時，電路電阻越大，功率越小，結合串并聯電路電阻規律和P＝UI＝設計電路圖。
【解答】解：（1）湯吸收的熱量為：
Q吸＝c湯m（t﹣t0）＝4.0×103J/（kg?℃）×1kg×（100℃﹣20℃）＝3.2×105J；
（2）由P＝可知，在不考慮熱損耗的情況下，電飯煲高溫煲湯時需要的時間為：
t＝＝＝640s；
（3）由P＝UI＝可知，當電源電壓一定時，電路電阻越大，功率越小，因此低溫?fù)豕ぷ麟娐分械碾娮璐?，高溫?fù)豕ぷ鲿r(shí)，電路中的電阻小，
因?yàn)榇?lián)電路中的總電阻大于各串聯導體的電阻，并聯電路的總電阻小于各支路的電阻，所以，當兩電阻串聯時，開關S1閉合，兩電阻串聯，開關S1、S2都閉合，R2被短路，電路為R1的簡單電路，如圖甲所示：
當兩電阻并聯時，開關S1閉合，電路為R1的簡單電路，開關S1、S2都閉合，兩電阻并聯，如圖乙所示：
。
答：（1）湯需要吸收的熱量為3.2×105J；
（2）高溫?fù)蹯覝珪r(shí)，需要的時間為640s；
（3）見解答圖。
【點評】本題是電熱綜合問題中的多擋電路題，主要考查對電路狀態的判斷、吸熱公式、電功率公式、串聯電路的電阻特點，題目綜合性比較強，有一定的難度。
