初中物理人教版九年級全冊第十八章 電功率第3節 測量小燈泡的電功率課文配套課件ppt

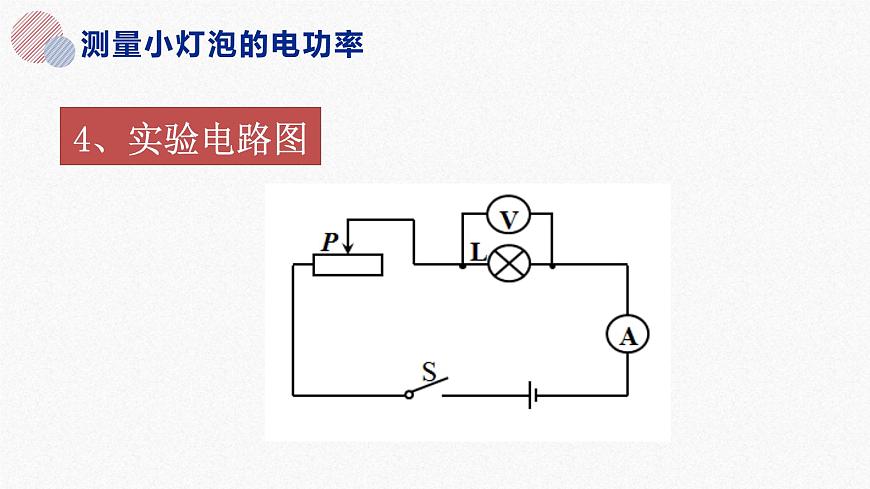

這是一份初中物理人教版九年級全冊第十八章 電功率第3節 測量小燈泡的電功率課文配套課件ppt，共17頁。PPT課件主要包含了實驗原理，PUI，實驗器材，實驗方法，伏安法，實驗電路圖，實驗要求，實驗準備，阻值最大處，實驗數據等內容，歡迎下載使用。

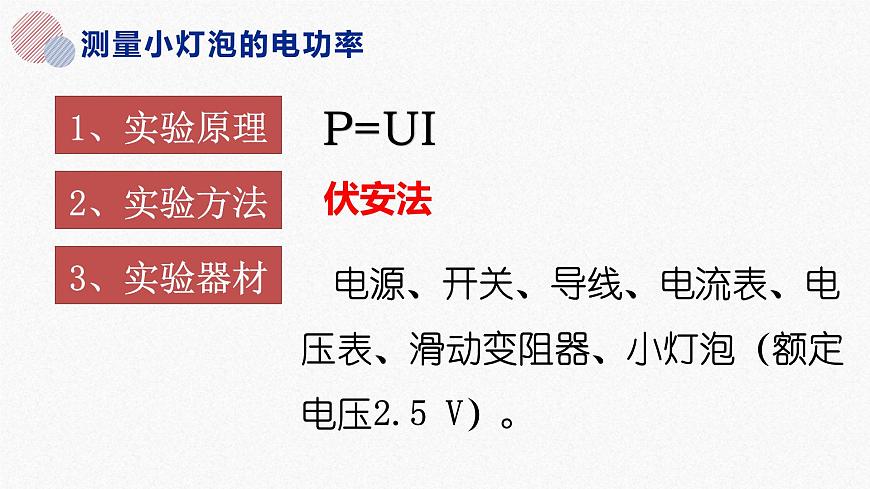

電源、開關、導線、電流表、電壓表、滑動變阻器、小燈泡（額定電壓2.5 V）。

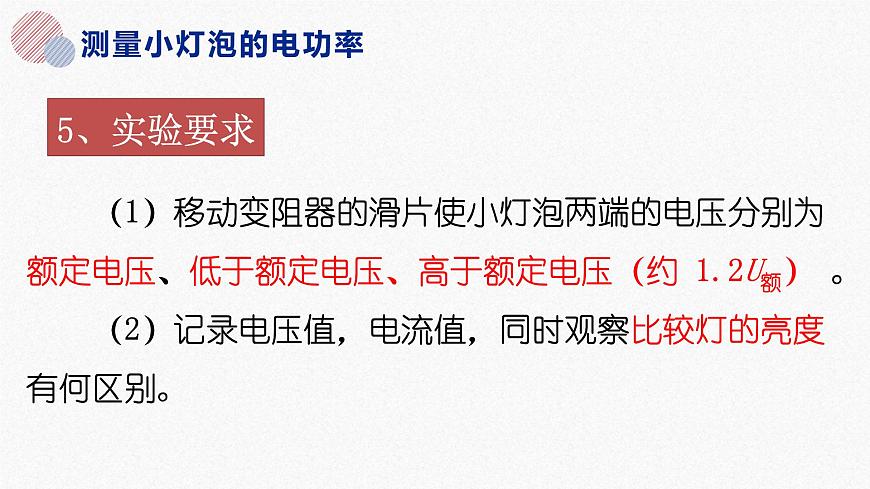

　　（1）移動變阻器的滑片使小燈泡兩端的電壓分別為額定電壓、低于額定電壓、高于額定電壓（約 1.2U額） ?！　。?）記錄電壓值，電流值，同時觀察比較燈的亮度有何區別。

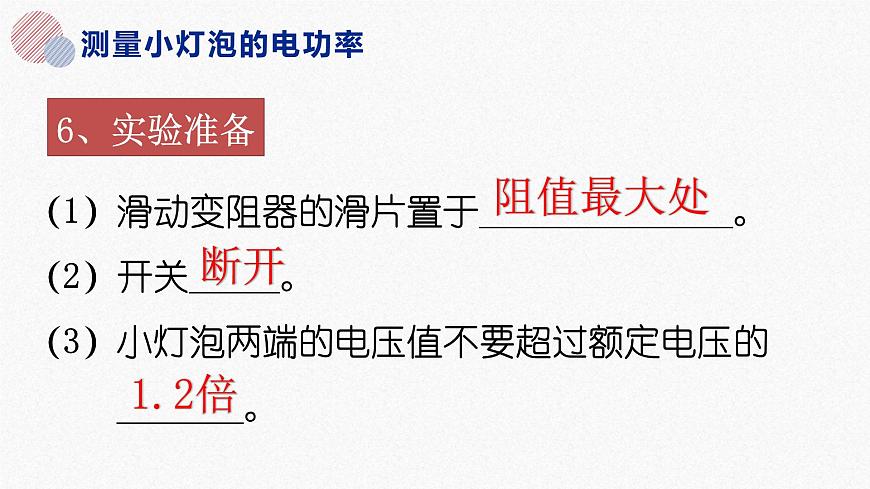

（1）滑動變阻器的滑片置于______________。（2）開關_____。（3）小燈泡兩端的電壓值不要超過額定電壓的 _______。

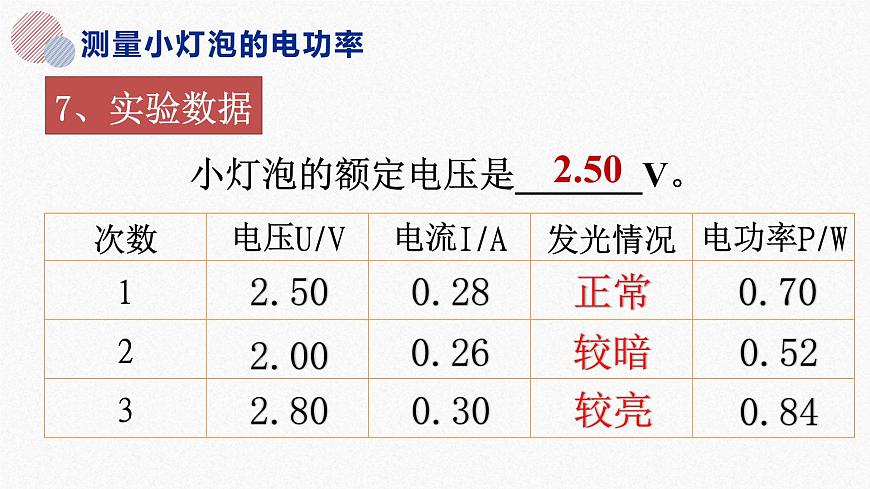

　　小燈泡的額定電壓是_______V。

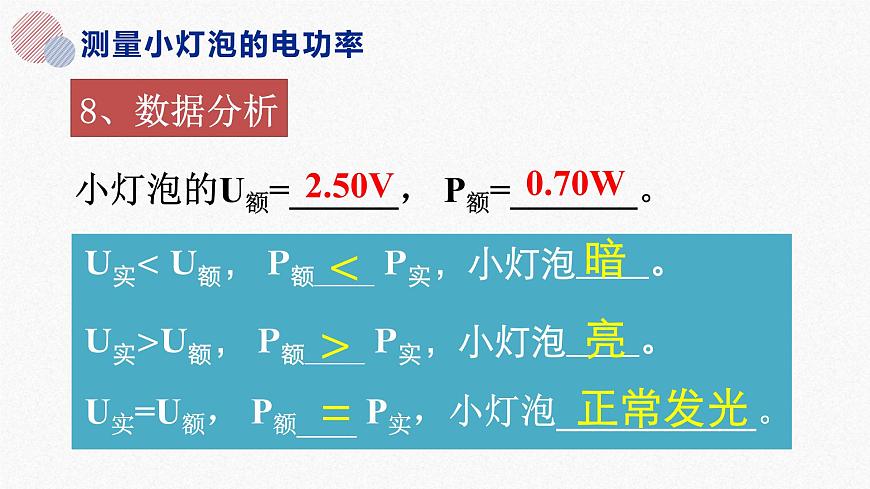

小燈泡的U額=______， P額=_______。
U實< U額， P額_____ P實，小燈泡____。
U實>U額， P額_____ P實，小燈泡____。
U實=U額， P額_____ P實，小燈泡___________。

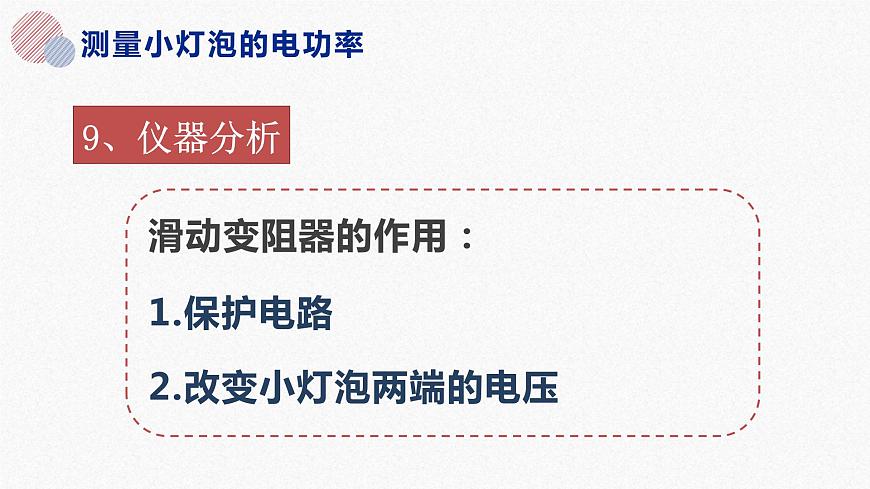

1.保護電路2.改變小燈泡兩端的電壓
小燈泡的實際功率________等于額定功率；實際電壓越大，實際功率____，小燈泡越____。
2.用兩只電流表按圖示實驗電路探究“電功率與電流的關系”，下列說法不正確的是（ ）A．小燈泡電功率的大小是通過燈泡的亮度來判斷的B．將小燈泡并聯是為了控制燈泡兩端電壓相同C．選用的兩只小燈泡規格必須相同D．將其中一只電流表移接到干路上也可以完成實驗
1．[2019·山東臨沂]在“測定小燈泡的電功率”的實驗中，操作時手和眼睛的合理分工是：手移動滑動變阻器的滑片，眼睛觀察(　 　)A．電壓表的示數 B．電流表的示數C．燈泡是否發光 D．變阻器滑片的位置
4.在“伏安法測小燈泡（已知額定電壓）額定功率”的實驗中，下列說法錯誤的是（　?。〢.當手移動滑動變阻器滑片時，眼睛應觀察電壓表的示數B.在實驗中，滑動變阻器的作用是改變被測燈泡的額定功率C.在實驗中，滑動變阻器的作用是改變被測燈泡兩端的電壓、保護電路D.小燈泡的額定功率是指小燈泡正常發光時的功率
5.在“測量小燈泡電功率”的實驗中，已知小燈泡的額定電壓為2.5 V，秀秀同學通過正確實驗得到的數據如下表，分析數據得到的下列結論中正確的是（　?。〢.燈絲的電阻隨電壓的增大而減小B.小燈泡的額定功率為0.8 WC.小燈泡的額定功率為四次功率的平均值D.通過小燈泡的電流與它兩端的電壓成正比
1.（2018·萊蕪）小華在做“測量小燈泡額定功率”的實驗中，實驗室有如下器材：電源（電壓恒為6V），小燈泡 L（額定電壓為2.5V，燈絲電阻約為10Ω），電流表、電壓表、開關、規格分別為“10Ω 1A”的滑動變阻器 R1 和“50Ω 0.5A”的滑動變阻器 R2 各一個，導線若干。
（1）為了順利完成實驗，小華應選用規格為　 　。（“R1”或“R2”）的滑動變阻器；
（2）連接電路后，閉合開關，發現小燈泡不亮，電流表有示數，電壓表無示數，原因可能是　 　 ；
3.將燈L1(PZ220-25)和燈L2 (PZ220-60)并聯接在220伏的電壓上再將它們串聯接在220伏的電路上，兩種情況下哪盞燈泡亮些？為什么？
