第16章 電壓 電阻（培優卷）——2022-2023學年九年級物理全一冊單元卷（人教版）（原卷版+解析版）

這是一份第16章 電壓 電阻（培優卷）——2022-2023學年九年級物理全一冊單元卷（人教版）（原卷版+解析版），文件包含第16章電壓電阻培優卷解析版2022-2023學年九年級物理全一冊單元卷人教版docx、第16章電壓電阻培優卷原卷版2022-2023學年九年級物理全一冊單元卷人教版docx等2份試卷配套教學資源，其中試卷共18頁， 歡迎下載使用。

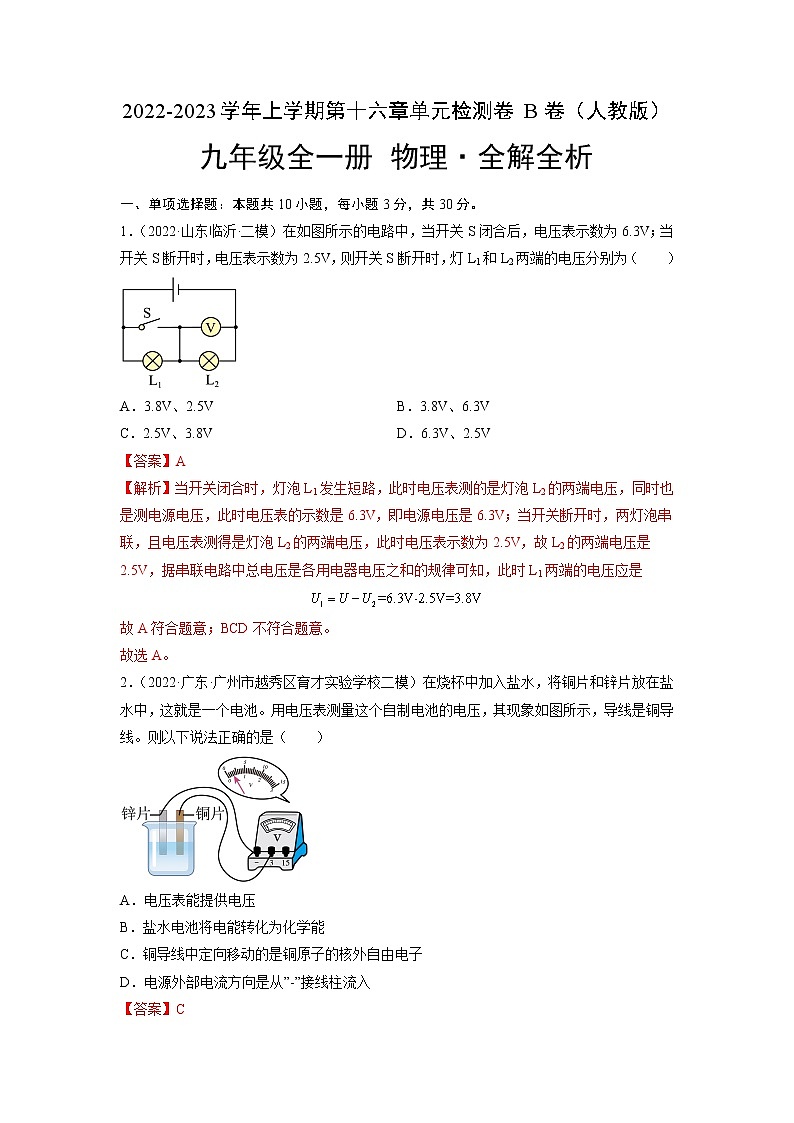

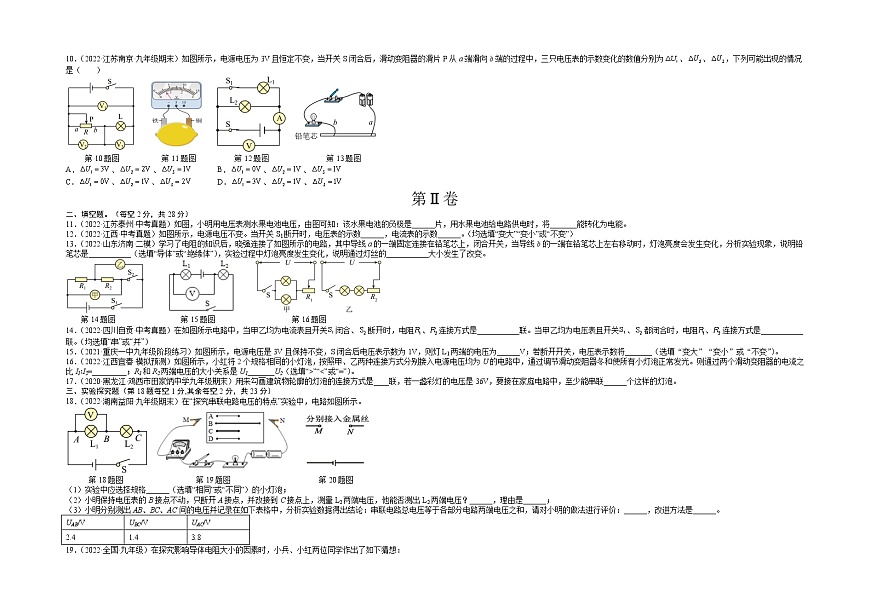

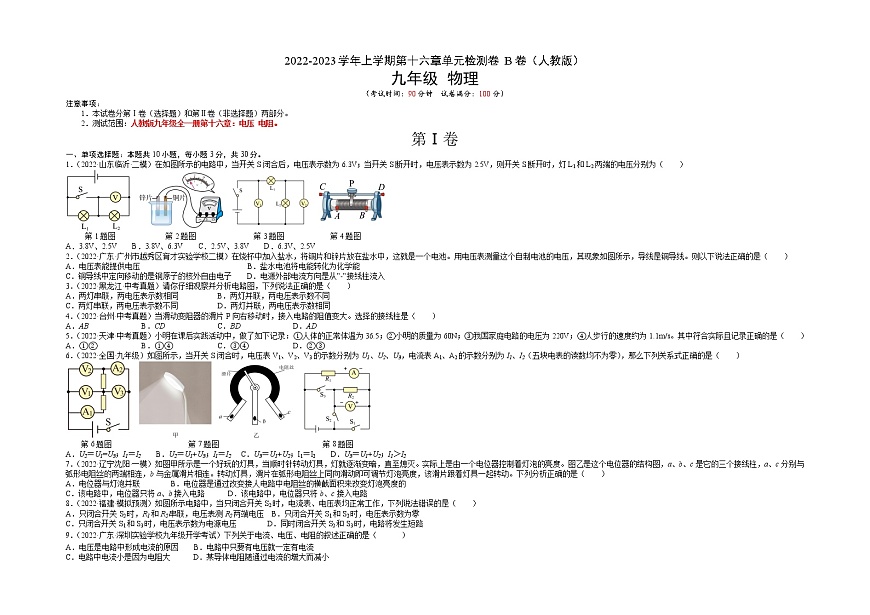

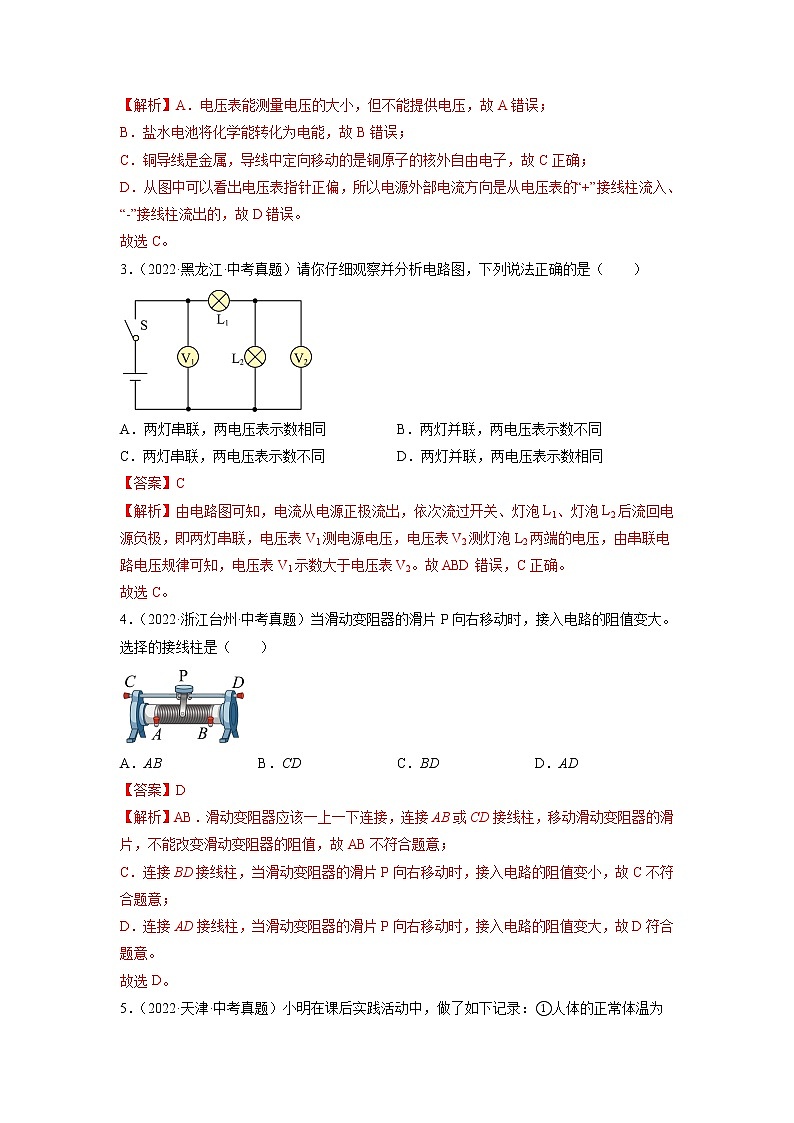

2022-2023學年上學期第十六章單元檢測卷B卷（人教版）九年級全一冊 物理·全解全析一、單項選擇題：本題共10小題，每小題3分，共30分。1．（2022·山東臨沂·二模）在如圖所示的電路中，當開關S閉合后，電壓表示數為6.3V；當開關S斷開時，電壓表示數為2.5V，則開關S斷開時，燈L1和L2兩端的電壓分別為（　　）A．3.8V、2.5V B．3.8V、6.3VC．2.5V、3.8V D．6.3V、2.5V【答案】A【解析】當開關閉合時，燈泡L1發生短路，此時電壓表測的是燈泡L2的兩端電壓，同時也是測電源電壓，此時電壓表的示數是6.3V，即電源電壓是6.3V；當開關斷開時，兩燈泡串聯，且電壓表測得是燈泡L2的兩端電壓，此時電壓表示數為2.5V，故L2的兩端電壓是2.5V，據串聯電路中總電壓是各用電器電壓之和的規律可知，此時L1兩端的電壓應是故A符合題意；BCD不符合題意。故選A。2．（2022·廣東·廣州市越秀區育才實驗學校二模）在燒杯中加入鹽水，將銅片和鋅片放在鹽水中，這就是一個電池。用電壓表測量這個自制電池的電壓，其現象如圖所示，導線是銅導線。則以下說法正確的是（　　）A．電壓表能提供電壓B．鹽水電池將電能轉化為化學能C．銅導線中定向移動的是銅原子的核外自由電子D．電源外部電流方向是從”-”接線柱流入【答案】C【解析】A．電壓表能測量電壓的大小，但不能提供電壓，故A錯誤；B．鹽水電池將化學能轉化為電能，故B錯誤；C．銅導線是金屬，導線中定向移動的是銅原子的核外自由電子，故C正確；D．從圖中可以看出電壓表指針正偏，所以電源外部電流方向是從電壓表的“+”接線柱流入、“-”接線柱流出的，故D錯誤。故選C。3．（2022·黑龍江·中考真題）請你仔細觀察并分析電路圖，下列說法正確的是（　　）A．兩燈串聯，兩電壓表示數相同 B．兩燈并聯，兩電壓表示數不同C．兩燈串聯，兩電壓表示數不同 D．兩燈并聯，兩電壓表示數相同【答案】C【解析】由電路圖可知，電流從電源正極流出，依次流過開關、燈泡L1、燈泡L2后流回電源負極，即兩燈串聯，電壓表V1測電源電壓，電壓表V2測燈泡L2兩端的電壓，由串聯電路電壓規律可知，電壓表V1示數大于電壓表V2。故ABD錯誤，C正確。故選C。4．（2022·浙江臺州·中考真題）當滑動變阻器的滑片P向右移動時，接入電路的阻值變大。選擇的接線柱是（　　）A．AB B．CD C．BD D．AD【答案】D【解析】AB．滑動變阻器應該一上一下連接，連接AB或CD接線柱，移動滑動變阻器的滑片，不能改變滑動變阻器的阻值，故AB不符合題意；C．連接BD接線柱，當滑動變阻器的滑片P向右移動時，接入電路的阻值變小，故C不符合題意；D．連接AD接線柱，當滑動變阻器的滑片P向右移動時，接入電路的阻值變大，故D符合題意。故選D。5．（2022·天津·中考真題）小明在課后實踐活動中，做了如下記錄：①人體的正常體溫為36.5；②小明的質量為60N；③我國家庭電路的電壓為220V；④人步行的速度約為1.1m/s。其中符合實際且記錄正確的是（　?。?/span>A．①② B．①④ C．③④ D．②③【答案】C【解析】①人體的正常體溫約為37℃，①中沒有單位，故①記錄錯誤；②中學生的質量約為60kg，而N是力的單位，不是質量的單位，故②記錄錯誤；③我國家庭電路中的電壓正常情況下為220V，故③符合實際；④成年人步行的速度約為1.1m/s，故④符合實際。故ABD不符合題意，C符合題意。故選C。6．（2022·全國·九年級）如圖所示，當開關S閉合時，電壓表V1、V2、V3的示數分別為U1、U2、U3，電流表A1、A2的示數分別為I1、I2（五塊電表的讀數均不為零），那么下列關系式正確的是（　　）A．U2＝U1=U3；I1＝I2 B．U2＝U1+U3；I1＝I2C．U3＝U1+U2；I1＝I2 D．U3＝U1+U2；I1＞I2【答案】B【解析】由電路圖可知，電流從電源的正極出發，依次經電流表A1、下面的電阻、上面的電阻、電流表A2回到電源的負極，即電路只有一條路徑，兩電阻串聯，且兩電流表均測電路中的電流；根據電壓表與被測電路元件并聯可知，電壓表V1測下邊電阻兩端的電壓，電壓表V2測電源的電壓，電壓表V3測上面電阻兩端的電壓。根據串聯電路中各處的電流相等可知，兩電流表的示數關系為I1＝I2，因串聯電路中總電壓等于各分電壓之和可，所以三電壓表的示數關系為U2＝U1+U3故ACD錯誤，B正確。故選B。7．（2022·遼寧沈陽·一模）如圖甲所示是一個好玩的燈具，當順時針轉動燈具，燈就逐漸變暗，直至熄滅。實際上是由一個電位器控制著燈泡的亮度。圖乙是這個電位器的結構圖，a、b、c是它的三個接線柱，a、c分別與弧形電阻絲的兩端相連，b與金屬滑片相連。轉動燈具，滑片在弧形電阻絲上同向滑動即可調節燈泡亮度，該滑片跟著燈具一起轉動。下列分析正確的是（　?。?/span>A．電位器與燈泡并聯B．電位器是通過改變接人電路中電阻絲的橫截面積來改變燈泡亮度的C．該電路中，電位器只將a、b接入電路D．該電路中，電位器只將b、c接入電路【答案】C【解析】A．并聯電路中各支路互不影響，因此電位器與燈泡串聯，才能影響燈泡的亮度，，故A錯誤；B．電位器是通過改變接入電路中電阻絲的長度來改變燈泡的亮度的，故B錯誤；CD．根據題意可知，當滑片順時針轉動時，燈就逐漸變暗，說明順時針轉動時，電位器接入電路的電阻變大，故是將a、b接入電路，故C正確，D錯誤。故選C。8．（2022·福建·模擬預測）如圖所示電路中，當只閉合開關S2時，電流表、電壓表均正常工作，下列說法錯誤的是（　?。?/span> A．只閉合開關S2時，R1和R2串聯，電壓表測R2兩端電壓B．只閉合開關S1和S2時，電壓表示數為零C．只閉合開關S1和S3時，電壓表示數為電源電壓D．同時閉合開關S2和S3時，電路將發生短路【答案】C【解析】A．只閉合開關S2時，R1和R2串聯，電壓表測R2兩端電壓，電流表測量電路中的電流，故A正確，不符合題意；B．只閉合開關S1和S2時，電壓表和電阻R2被短路，電壓表的示數為0，故B正確，不符合題意；C．只閉合開關S1和S3時，R1和R2并聯，電壓表正負接線柱接反了，無法測量電壓，故C錯誤，符合題意；D．同時閉合開關S2和S3時，電源的兩端被導線直接連通，電路將發生短路，故D正確，不符合題意。故選C。9．（2022·廣東·深圳實驗學校九年級開學考試）下列關于電流、電壓、電阻的敘述正確的是（        ）A．電壓是電路中形成電流的原因B．電路中只要有電壓就一定有電流C．電路中電流小是因?yàn)殡娮璐?/span>D．某導體電阻隨通過電流的增大而減小【答案】A【解析】A．電壓是電路中形成電流的原因，在電壓的作用下電荷發生定向移動形成電流，故A正確；B．有電壓，且必須是閉合的回路，才會有電流，故B錯誤；C．電路中電流小可能是因?yàn)殡娮璐螅部赡苁且驗殡妷旱?，?/span>C錯誤；D．電阻是導體的一種屬性，與電流的大小、電壓的大小無關，故D錯誤。故選A。10．（2022·江蘇南京·九年級期末）如圖所示，電源電壓為3V且恒定不變，當開關S閉合后，滑動變阻器的滑片P從a端滑向b端的過程中，三只電壓表的示數變化的數值分別為、、，下列可能出現的情況是（　?。?/span> A．、、 B．、、C．、、 D．、、【答案】B【解析】AD．由電路圖可知，燈泡與滑動變阻器串聯，電壓表V1測電源的電壓，電壓表V2測滑動變阻器兩端的電壓，電壓表V3測燈泡兩端的電壓。因電源的電壓不變，所以，滑動變阻器的滑片P從a端滑向b端的過程中，電壓表V1示數變化的，故AD不符合題意；BC．設電源電壓為U，因串聯電路中總電壓等于各分電壓之和，滑動變阻器的滑片P在a端時電壓表V2的示數為U2=U-U3滑片P在b端時電壓表V2的示數為U2′=U-U3′兩式相減得即故A不符合題意，B符合題意。故選B。第Ⅱ卷二、填空題。（每空2分，共28分）11．（2022·江蘇泰州·中考真題）如圖，小明用電壓表測水果電池電壓，由圖可知：該水果電池的負極是______片，用水果電池給電路供電時，將_______能轉化為電能。【答案】     鐵     化學【解析】[1][2]由圖可知，電壓表3V的接線柱接在了銅片上，“－”接線柱接在了鐵片上，由此可知，鐵片為水果電池的負極；用水果電池給電路供電時，水果電池的化學能轉化為電能。12．（2022·江西·中考真題）如圖所示，電源電壓不變。當開關S1斷開時，電壓表的示數______，電流表的示數______。（均選填“變大”“變小”或“不變”）【答案】     不變     變小【解析】開關都閉合時，兩燈泡并聯，電流表測干路電流，電壓表測電源電壓。[1]當S1斷開時，由于電源電壓不變，所以電壓表示數不變。[2]兩開關都閉合時，電流表示數為I=I1+I2。由于并聯電路互不影響，所以當S1斷開時，通過L2的電流I2不變，通過L1的電流I1變?yōu)?/span>0，所以電流表示數等于I′=I2，故電流表示數變小。13．（2022·山東濟南·二模）學習了電阻的知識后，曉強連接了如圖所示的電路，其中導線a的一端固定連接在鉛筆芯上，閉合開關，當導線b的一端在鉛筆芯上左右移動時，燈泡亮度會發生變化，分析實驗現象，說明鉛筆芯是___________（選填“導體”或“絕緣體”），實驗過程中燈泡亮度發生變化，說明通過燈絲的___________大小發生了改變。【答案】     導體     電流【解析】[1]由題意可知，將鉛筆芯接入電路中，小燈泡會發光，故可知鉛筆芯是導體。[2]當導線b的一端在鉛筆芯上左右移動時，燈泡亮度會發生變化，說明通過燈絲的電流大小發生變化。14．（2022·四川自貢·中考真題）在如圖所示電路中，當甲乙均為電流表且開關閉合、斷開時，電阻、連接方式是___________聯。當甲乙均為電壓表且開關、都閉合時，電阻、連接方式是___________聯。（均選填“串”或“并”）【答案】     并     串【解析】[1]由電路圖知，開關S1閉合，S2斷開，甲、乙均為電流表時，兩個電阻并聯在電路中，電流表甲測通過R2的電流，電流表乙測干路的電流。[2]甲、乙均為電壓表，S1、S2都閉合時，兩個電阻串聯連接，電壓表甲測電源電壓，乙測R2兩端的電壓。15．（2021·重慶一中九年級階段練習）如圖所示，電源電壓是3V且保持不變，S閉合后電壓表示數為1V，則燈L1兩端的電壓為______V；若斷開開關，電壓表示數將_______（選填“變大”“變小”或“不變”）。【答案】2    變大    【解析】[1]分析電路可知，電路為串聯電路，電壓表測L2兩端電壓，則由串聯分壓可得U1=U-U2=3V-1V=2V[2]若將開關斷開，則電壓表串聯接入電路，電壓表示數接近電源電壓，則可知電壓表示數變大。16．（2022·江西宜春·模擬預測）如圖所示，小紅將2個規格相同的小燈泡，按照甲、乙兩種連接方式分別接入電源電壓均為U的電路中，通過調節滑動變阻器冬和使所有小燈泡正常發光。則通過兩個滑動變阻器的電流之比I1∶I2=_________；R1和R2兩端電壓的大小關系是U1_______U2（選填“>”“<”或“=”）。【答案】     2∶1     >【解析】[1]由甲電路圖可知兩燈泡并聯后再與R1串聯，由乙電路圖可知兩燈泡串聯后再與R2串聯，且規格相同的小燈泡正常發光時的電流IL相等，其兩端的電壓均為UL；因并聯電路中干路電流等于各支路電流之和，串聯電路中各處的電流相等，所以甲、乙兩電路中的總電流之比為I1∶I2=2IL∶IL=2∶1[2]甲圖中，R1兩端的電壓為U1=U-UL乙圖中，R2兩端的電壓為U2=U-2UL故可得U1>U217．（2020·黑龍江·雞西市田家炳中學九年級期末）用來勾畫建筑物輪廓的燈泡的連接方式是____聯，若一盞彩燈的電壓是36V，要接在家庭電路中，至少能串聯______個這樣的燈泡。【答案】     并     7【解析】[1]用于勾畫建筑物輪廓的燈泡使用的是并聯的方式進行連接，因?yàn)樵诓⒙?lián)的情況下，當其中某一盞燈不發光也不會影響整體的效果。[2]家庭電路的電壓是220V，每盞燈的電壓是36V，根據串聯分壓的原理，串聯相同型號燈泡的個數為當電壓超出燈泡的額定電壓36V時，燈泡容易燒壞，因此串聯到電路中的燈泡應為7個。三、實驗探究題（第18題每空1分,其余每空2分，共23分）18．（2022·湖南益陽·九年級期末）在“探究串聯電路電壓的特點”實驗中，電路如圖所示。（1）實驗中應選擇規格______（選填“相同”或“不同”）的小燈泡；（2）小明保持電壓表的B接點不動，只斷開A接點，并改接到C接點上，測量L2兩端電壓，他能否測出L2兩端電壓？______，理由是______；（3）小明分別測出AB、BC、AC間的電壓并記錄在如下表格中，分析實驗數據得出結論：串聯電路總電壓等于各部分電路兩端電壓之和，請對小明的做法進行評價：______，改進方法是______。UAB/VUBC/VUAC/V2.41.43.8【答案】     不同     不能     電壓表的正負接線柱反接了     ）一次實驗得出結論，結論具有偶然性     更換規格不同的燈泡進行多次實驗【解析】（1）[1]探究串聯電路的電壓特點，為了尋找普遍性規律，選用不同規格的小燈泡進行多次實驗，這樣得出的規律更具有說服力。（2）[2][3]圖中電壓表測L1兩端電壓，電流從電壓表右端流入，左端流出，若保持電壓表的B接點不動，只斷開A接點，并改接到C接點上，這樣流入方向與前面相反，即正負接線柱反接了，指針反向偏轉，損壞電壓表，所以這樣不能測L2兩端電壓。（3）[4]本實驗只做了一次實驗，而沒有進行多次測量，只憑一組實驗數據得出結論具有偶然性，不能得出普遍性的規律。[5]應更換其它規格不同的燈泡進行多次實驗。19．（2022·全國·九年級）在探究影響導體電阻大小的因素時，小兵、小紅兩位同學作出了如下猜想：①導體的電阻與導體的長度有關；②導體的電阻與導體的橫截面積有關；③導體的電阻與導體的材料有關；實驗室提供了4根電阻絲，規格、材料如表：編號材料長度/m橫截面積/mm2A鎳鉻合金0.50.5B鎳鉻合金1.00.5C鎳鉻合金0.51.0D錳銅合金0.50.5 （1）為了驗證上述猜想②，應該選用編號為______和______兩根電阻絲進行實驗；如果將A和D兩電阻絲接入電路中M、N兩點間時，電流表示數不相同，由此，初步得到的結論是：電阻的大小與導體的______有關；（2）由實物圖可知，通過觀察______（電流表/小燈泡）來判斷接入的電阻絲阻值的變化情況會更準確，而另一種方法不準確的原因是：______；（3）將A、C兩段金屬絲串聯接入同一電路中，流過A、C的電流關系是IA______IC。【答案】     A     C     材料     電流表     小燈泡亮度變化不太明顯時無法判斷阻值大小     “等于”或“=”【解析】（1）[1] [2]要驗證猜想②：導體的電阻可能與導體橫截面積有關，應控制導體材料與長度相同而橫截面積不同，由表中數據可知，應選編號為A、C的兩根電阻絲進行實驗。[3]AD兩根電阻絲長度與橫截面積相同而材料不同，用a與d可驗證③導體的電阻與導體的材料有關。（2）[4] [5]電路中的電阻越小，通過燈泡的電流越大，燈泡越亮，可以根據燈泡亮度的變化來判斷接入的電阻絲阻值的變化情況；但此實驗中這種方法不可取，這是因?yàn)殡娫措妷阂欢〞r(shí)，所選電阻絲的阻值相差太小，燈泡亮度變化不明顯。（3）[6]將A、C兩段金屬絲串聯接入同一電路中，根據串聯電路的電流關系可知，電流處處相等，流過A、C的電流關系是IA＝IC。20．（2022·全國·九年級）已知導體的電阻大小與導體的長度和橫截面積有關。小明探究“導體的電阻大小與導體的材料是否有關”，實驗器材有：3V穩壓電源、電流表、5Ω的定值電阻、開關、刻度尺、鉗子（用于截?cái)嘟饘俳z）各一個，橫截面積相同的鎳鉻、康銅和銅三種金屬絲足量，導線若干。（1）請?jiān)O(shè)計電路圖，在圖的基礎上補充完整__________；（2）實驗中，他將長度和橫截面積均相同的三種金屬絲分別接入電路，測出的電流分別為I鎳鉻、I康銅、I銅，它們的關系為I鎳鉻<I康銅<I銅。則可得出的探究結論是：________。通過分析實驗信息，他還可以判斷出：鎳鉻材料和康銅材料比較，__________的導電性較強。【答案】          當電阻絲的長度和橫截面積相同時，電阻絲的電阻大小與材料有關     康銅【解析】（1）[1]要探究是導體的電阻大小與導體材料的關系，應在圖示的M、N位置分別接入長度和橫截面積相同的鎳鉻、康銅和銅三種金屬絲，通過比較電路中電流表示數的大小來確定接入不同金屬絲時，其電阻是否相同。還需要接入一個5Ω的定值電阻，以保護電路元件。電路中還接入開關，以控制電路的通斷，故電路如下：（2）[2][3]將三種金屬絲分別接入電路，測出的電流為I鎳鉻<I康銅<I銅說明鎳鉻的電阻最大，康銅的電阻較大，銅的電阻最小。所以鎳鉻材料和康銅材料比較，康銅的導電性較強。由此可得，當電阻絲的長度和橫截面積相同時，電阻絲的電阻大小與材料有關。四、計算題：本題共3小題，共19分。解答應寫出必要的文字說明、方程式和重要演算步驟。只寫出最后答案的不能得分。有數值計算的題，答案中必須明確寫出數值和單位。21．(5分)（2020·安徽·馬鞍山市花園初級中學九年級期中）如圖所示電路中，電源電壓不變，當開關S斷開時，V1的示數為5V，V2的示數為7V；當開關S閉合時，V1的示數為9V，V2的示數為6V。求：（1）當開關S閉合時，L2兩端的電壓；（2）開關S斷開時，L2兩端的電壓。【答案】（1）3V；（2）2V【解析】解：（1）當開關S閉合時，L1、L2兩燈串聯，燈泡L3被短路了，電壓表V1測的是L1、L2兩端的總電壓，也是電源電壓，電壓表V2測的是L1兩端的電壓，所以U總＝9V，U1＝6V，根據串聯電路電壓規律可得L2兩端的電壓為（2）當開關S斷開時，電流經過L3、L2、L1，三燈串聯，電壓表V1測的是L1、L2兩端的總電壓即，電壓表V2測的是L1、L3兩端的總電壓，所以當開關S斷開時，L2兩端的電壓為答：（1）當開關S閉合時，L2兩端的電壓為3V；（2）當開關S斷開時，L2兩端的電壓為2V。22．(7分)（2021·江西·余干縣第三中學九年級期中）如圖所示的電路中，電源電壓保持不變，電路中R2和R3的規格相同。同時閉合S2、S4，斷開S1、S3時，電壓表V1的示數為18V，電流表A2的示數為0.8A。求：（1）電源電壓是多少？（2）同時閉合S1、S2，斷開S3、S4時，電流表A2的示數為1.0A。則同時閉合S1、S2、S4，斷開S3時，電流表A1的示數為多少？（3）若將電流表A1替換為電壓表V3，同時閉合開關S1、S3、S4，斷開S2，電壓表V3和V1的偏轉的角度相同，求電壓表V2的示數是多少？【答案】（1）18V；（2）0.4A；（3）16V【解析】解：（1）由電路圖知，同時閉合S2、S4，斷開S1、S3時，電路是R1單獨工作的簡單電路，此時V1所測的是電源電壓，所以電源電壓U=18V（2）同時閉合S1、S2，斷開S3、S4，電阻R1、R2并聯在電路中，電流表A1測R2這一支路的電流，A2測干路電路，據并聯電路的電流特點有，此時通過R2的電流I2=I-I1=1.0A-0.8A=0.2A同時閉合S1、S2、S4，斷開S3時，三個電阻并聯在電路中，A1測通過R2、R3的總電流，而R2和R3規格相同，則通過它們的電流相同，都為0.2A。那么此時電流表A1的示數I23=0.2A+0.2A=0.4A（3）用電壓表V3替換A1，同時閉合開關S1、S3、S4，斷開S2，三個電阻串聯在電路中，電壓表V1測R1兩端的電壓，V2測R2、R3兩端的總電壓，V3測R1、R2兩端的總電壓。且電壓表V3與V1的偏轉角度相同，那么R1、R2兩端的總電壓是R1兩端電壓的5倍，即5U1=U12設R3兩端的電壓為U3，據串聯電路的特點有5U1+U3=18V，U1+2U3=18V解以上兩式得U3=8V因?yàn)?/span>R2、R3的規格相同，則電壓表V2的示數U23=U2+U3=U3+U3=8V+8V=16V答：（1）電源電壓為18V；（2）電流表A1的示數為0.4A；（3）電壓表V2的示數是16V。23．(7分)（2020·江西景德鎮·九年級期中）如圖甲所示，電路所接入的電表均為實驗室常用電流表和電壓表。開關閉合后，三只電表的指針均如圖乙所示，已知電壓表接入的是“一”和““15”這兩個接線柱，請回答：(1)電源電壓，L1、L2兩端的電壓各是多少？(2)通過L1、L2的電流為多大？(3)若A2、V兩電表位置互換，則L1、L2亮暗情況及電壓表有無示數？若有，電壓表示數多大？（以上答案均需要說明理由）【答案】(1)電源電壓和L1、L2兩端的電壓均為6V；(2)通過L1的電流為0.24A，通過L2的電流為0.96A；(3)燈泡L1不發光，L2亮度不變；電壓表為6V【解析】解：(1)由題意知，L1、L2并聯，電壓表量程是0~15V，則電壓表分度值是0.5V，故電壓表示數是6V，則燈L1、L2兩端的電壓和電源電壓都是6V。(2)由電路圖知，燈泡L1與L2并聯，電流表A1測干路電流，電流表A2測流過燈L1的電流，則電流表A1示數大于電流表A2示數，兩電流表指針位置相同，則電流表A1的量程是0~3A，分度值是0.1A，讀數IA1＝1.2A；電流表A2量程是0~0.6A，分度值是0.02A，電流表示數IA2＝0.24A，則流過燈L1的電流I1＝IA2＝0.24A流過燈L2的電流I2＝IA1-IA2＝1.2A-0.24A＝0.96A(3)若A2、V兩電表位置互換，則燈泡L1被短路，不發光，電路為L2的簡單電路，由于其兩端的電壓不變，亮度不變；電壓表測量的是電源電壓，為6V。答：(1)電源電壓和L1、L2兩端的電壓均為6V；(2)通過L1的電流為0.24A，通過L2的電流為0.96A；(3)燈泡L1不發光，L2亮度不變；電壓表為6V。
