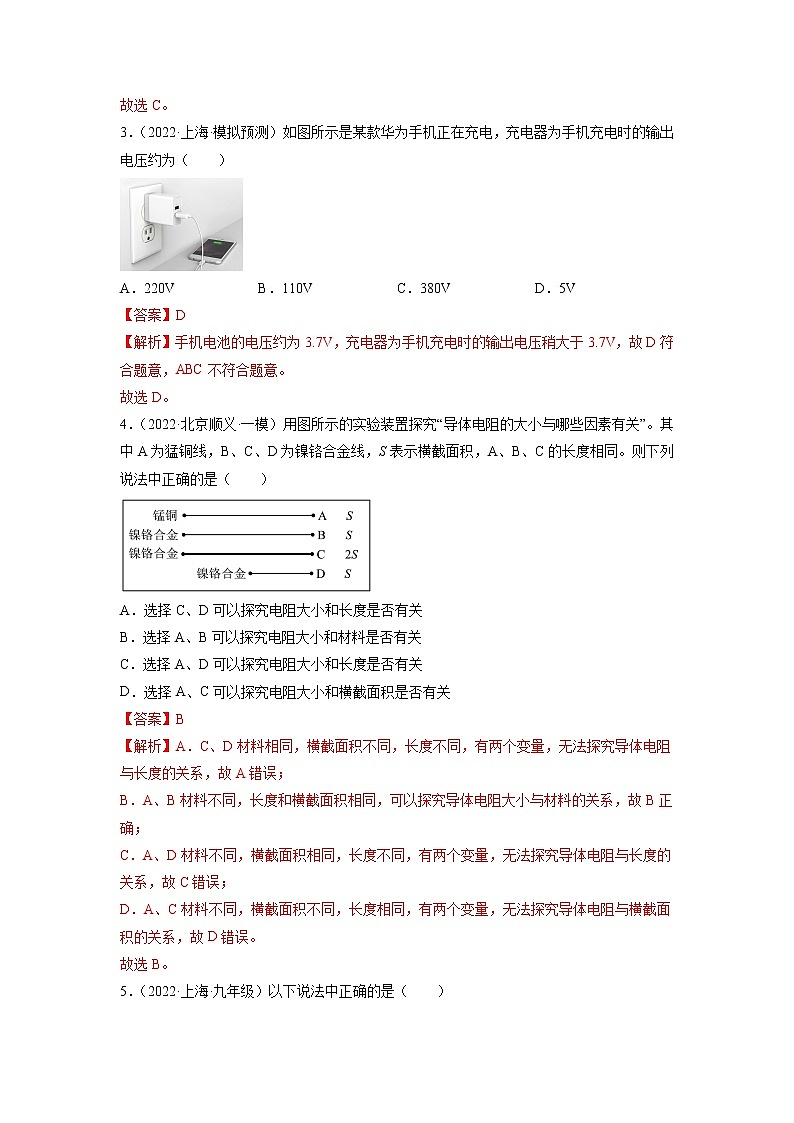

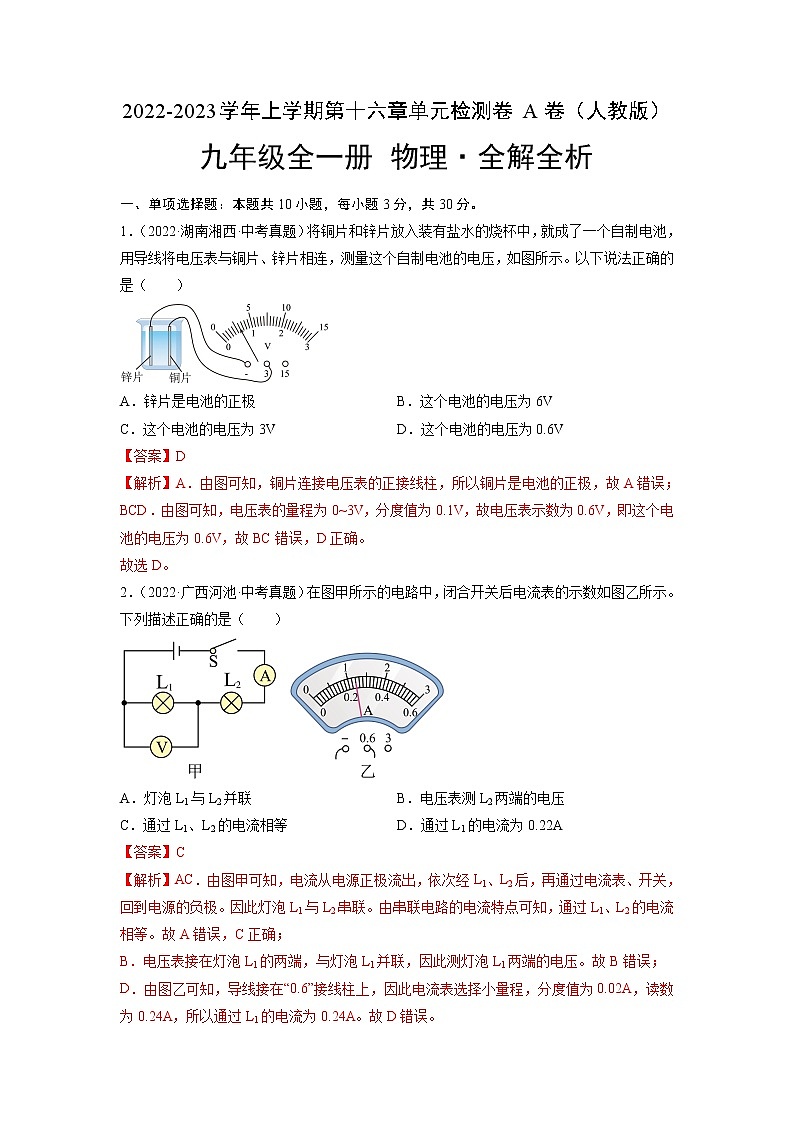

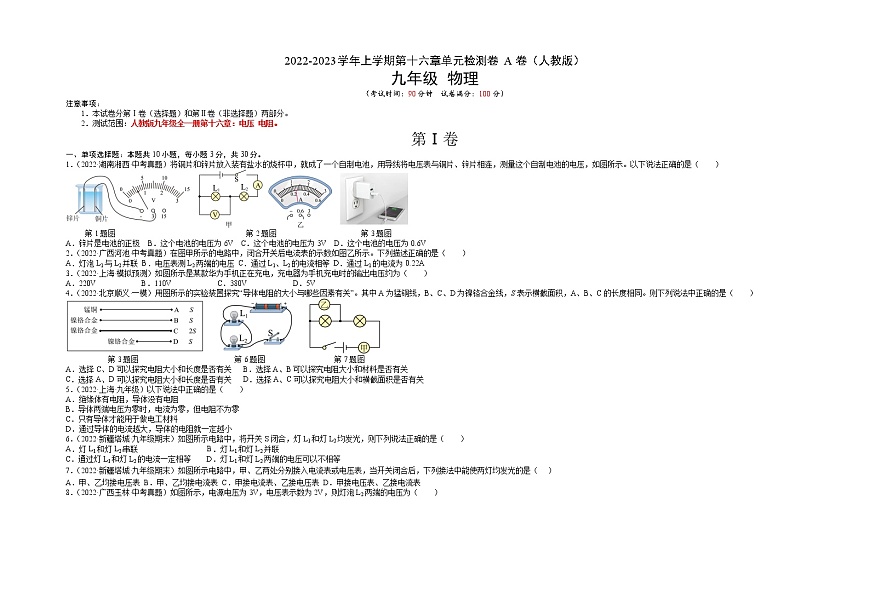

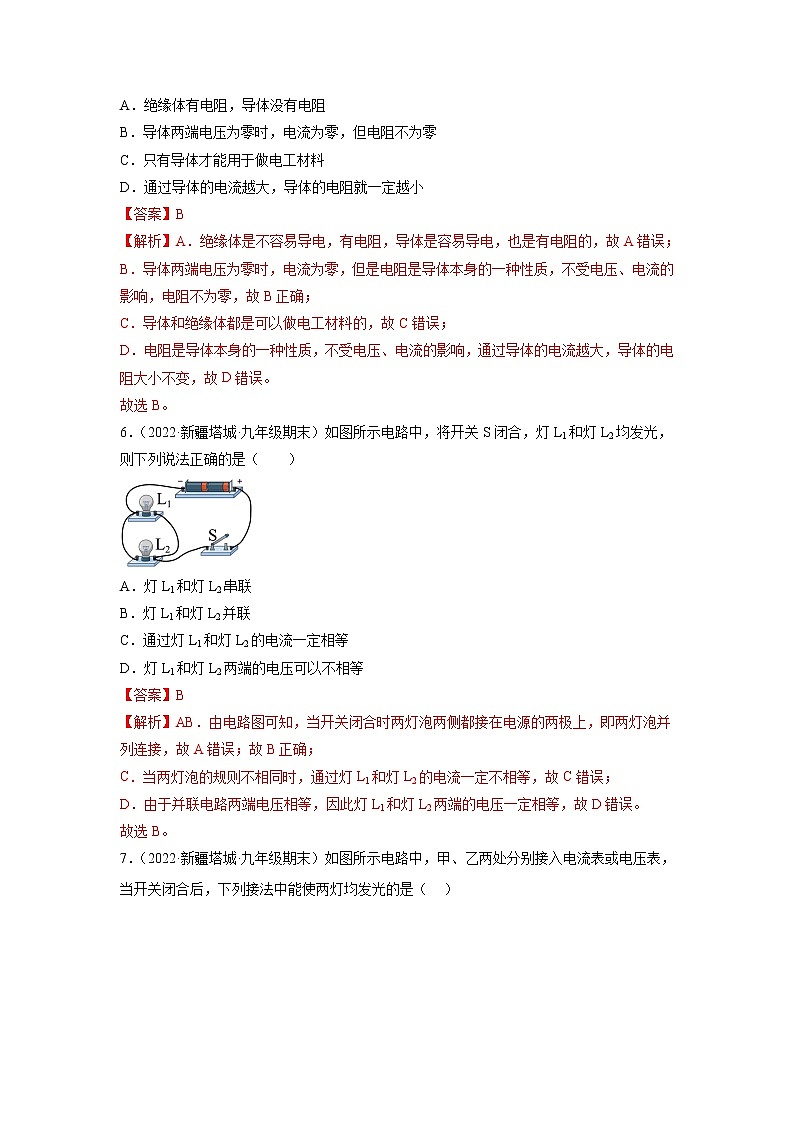

2022-2023學年上學期第十六章單元檢測卷A卷（人教版）九年級 物理（考試時間：90分鐘  試卷滿分：100分）注意事項：1．本試卷分第Ⅰ卷（選擇題）和第Ⅱ卷（非選擇題）兩部分。2．測試范圍：人教版九年級全一冊第十六章：電壓 電阻。第Ⅰ卷一、單項選擇題：本題共10小題，每小題3分，共30分。1．（2022·湖南湘西·中考真題）將銅片和鋅片放入裝有鹽水的燒杯中，就成了一個自制電池，用導線將電壓表與銅片、鋅片相連，測量這個自制電池的電壓，如圖所示。以下說法正確的是（　　）         第1題圖                                  第2題圖                      第3題圖A．鋅片是電池的正極  B．這個電池的電壓為6V  C．這個電池的電壓為3V  D．這個電池的電壓為0.6V2．（2022·廣西河池·中考真題）在圖甲所示的電路中，閉合開關后電流表的示數如圖乙所示。下列描述正確的是（　　）A．燈泡L1與L2并聯 B．電壓表測L2兩端的電壓 C．通過L1、L2的電流相等 D．通過L1的電流為0.22A3．（2022·上海·模擬預測）如圖所示是某款華為手機正在充電，充電器為手機充電時的輸出電壓約為（　?。?/span>A．220V B．110V C．380V D．5V4．（2022·北京順義·一模）用圖所示的實驗裝置探究“導體電阻的大小與哪些因素有關”。其中A為猛銅線，B、C、D為鎳鉻合金線，S表示橫截面積，A、B、C的長度相同。則下列說法中正確的是（　?。?/span>                   第3題圖                         第6題圖                  第7題圖A．選擇C、D可以探究電阻大小和長度是否有關   B．選擇A、B可以探究電阻大小和材料是否有關C．選擇A、D可以探究電阻大小和長度是否有關   D．選擇A、C可以探究電阻大小和橫截面積是否有關5．（2022·上海·九年級）以下說法中正確的是（　?。?/span>A．絕緣體有電阻，導體沒有電阻B．導體兩端電壓為零時，電流為零，但電阻不為零C．只有導體才能用于做電工材料D．通過導體的電流越大，導體的電阻就一定越小6．（2022·新疆塔城·九年級期末）如圖所示電路中，將開關S閉合，燈L1和燈L2均發光，則下列說法正確的是（　?。?/span>A．燈L1和燈L2串聯                  B．燈L1和燈L2并聯C．通過燈L1和燈L2的電流一定相等    D．燈L1和燈L2兩端的電壓可以不相等7．（2022·新疆塔城·九年級期末）如圖所示電路中，甲、乙兩處分別接入電流表或電壓表，當開關閉合后，下列接法中能使兩燈均發光的是（   ）A．甲、乙均接電壓表 B．甲、乙均接電流表 C．甲接電流表、乙接電壓表 D．甲接電壓表、乙接電流表8．（2022·廣西玉林·中考真題）如圖所示，電源電壓為3V，電壓表示數為2V，則燈泡L2兩端的電壓為（　?。?/span>             第8題圖                        第9題圖                        第10題圖A．5V B．3V C．2V D．1V9．（2022·廣西百色·中考真題）如圖所示電路，閉合開關S1、S2，小燈泡L1和L2正常發光，電流表和電壓表均有示數。下列關于電路的分析不正確的是（　?。?/span>A．燈L1與燈L2并聯                 B．電壓表測量燈L1兩端的電壓C．只斷開開關S1，燈L2正常發光     D．電流表測量電路總電流10．（2022·湖南湘西·一模）如圖所示，是閉合電路中，滑動變阻器的接法，下列判斷正確的是（       ）A．滑片向左移動，變阻器的阻值變大      B．滑片向右移動，變阻器的阻值變大C．電流必須從上接線柱流進變阻器，從下接線柱流出D．電流必須從下接線柱流進變阻器，從上接線柱流出第Ⅱ卷二、填空題。（每空2分，共24分）11．（2022·廣東·汕頭市潮陽實驗學校九年級階段練習）如圖所示，電阻箱讀數是______Ω。       第11題圖           第14題圖               第16題圖12．（2022·四川成都·模擬預測）教室內照明電路的電壓為______V；教室內的18盞燈是______（選填“串聯”或“并聯”）的。13．（2022·安徽省馬鞍山市第七中學二模）家庭電路中隨著大電功率用電器的增擁，電網需要進行改造，改造時將原導線換成更_________（選填“細”或“粗”）的導線，來減小電阻。14．（2022·安徽·合肥市第四十五中學一模）如圖電熱膜是在絕緣的聚酯薄膜表面，經過特殊工藝加工形成的一條條薄的導電墨線，導電墨線兩端與金屬導線相連，形成網狀結構。如當某根導電墨線的局部導電材料脫落，其電阻阻值_____（選填“變大”、“變小”或“不變”）15．（2022·江西贛州·九年級期末）當線路連接處接觸不良時，該處的電阻將______，在該處就會產生局部過熱，接觸處的電阻又將隨著溫度的升高而______，從而形成電熱的逐步積累，以致引發火災。（以上兩處均選填“增大”、“減小”或“不變”）16．（2022·青海·中考真題）如圖所示，電源電壓保持不變，先閉合開關S1，再閉合開關S2，電壓表的示數___________（選填“變大”“不變”或“變小”），燈泡L1的亮度___________（選填“變亮”“不變”或“變暗”）。17．（2022·上海青浦·模擬預測）物理學知識在生產、生活中有著廣泛的應用。在圖中，茶壺（a圖）應用了_______原理；汽車油量表（b圖）實際上是一只________表；登山運動員用的高度計可以由氣壓計改造而成，是應用了大氣壓值的大小與________的關系。                      第17題圖                                第18題圖三、實驗探究題（每空2分，共24分）18．（2022·四川省成都市七中育才學校三模）小明用兩節新電池，幾個小燈泡，一個電壓表，用如圖甲所示電路來探究“串聯電路的電壓特點”。 （1）按照圖甲連接電路，檢查無誤后閉合開關，用電壓表分別測出A與B、B與C、A與C兩點間的電壓為、、得到的數據記錄在表格中：             第18題表                     第19題圖（2）（2）小明進行多次實驗的主要目的是___________；（3）某次測量時，電壓表的示數如圖乙所示，電壓為___________；（4）小明發現另一個同學小雨按照甲圖連接的實物圖丙是錯誤的，此時閉合開關，電壓表的示數為___________。19．（2022·廣東深圳·九年級專題練習）做“決定電阻大小的因素”的實驗，器材如圖，其中1、3為錳銅絲，2、4為鎳鉻絲，它們中的第3根橫截面積為2S，其它根橫截面積為S。（1）為了研究電阻與導體材料有關，應將導線______先后接入電路A、B間；（2）為了研究電阻與導體的長度有關，應將導線______先后接入電路A、B兩點間；（3）為了研究電阻與導體______的關系，應將導線1和導線3先后接入電路A、B兩點間。20．（2022·上海·九年級）在連接電路時，若發現有連接錯誤，不少同學習慣于將電路全部拆開，重新連接。其實，有時只要思考一下，拆除或改接某些導線就能解決問題?，F(xiàn)在考考你，如圖1是某同學連接的電路：（1）在圖1中，如果合上開關，將出現______（選填“斷路”或“短路”）現象，除了兩只燈都不亮以外，還可能造成______的不良后果；（2）對于圖1這個電路，只需拆除一根導線，就可成為兩燈串聯的正確電路。請在要拆除的那根導線上打上“×”______；（3）如圖2所示，該電阻箱的最大值是______Ω，此時示數為______Ω；（4）對于圖3這個電路，若只能改動一根導線，要使兩燈并聯，電流表測干路中的電流，開關控制整個電路，請在要改動的那根導線上打上“×”，用筆代替導線畫出正確的連接_______。四、計算題：本題共3小題，共22分。解答應寫出必要的文字說明、方程式和重要演算步驟。只寫出最后答案的不能得分。有數值計算的題，答案中必須明確寫出數值和單位。21．（6分）（2021·重慶市渝北區石鞋學校九年級期中）如圖，已知電源電壓為9V，電壓表V1示數為6V，流過燈泡L2的電流為0.25A，求：（1）電流表A的示數大?。?/span>（2）燈泡L2兩端的電壓大小。   22．（6分）（2021·黑龍江·虎林市迎春鎮中學九年級期中）如圖所示電路中，閉合開關S后，電壓表V1的示數是8V，V2的示數是5V。求：（1）電壓表V1和V2分別測哪一部分電壓？（2）求電阻R1兩端的電壓。   23．（10分）（2021·山東濟南·九年級期中）如圖所示電路中，電源電壓為6V，R為定值電阻。閉合開關S后，燈泡L恰好正常發光，電壓表示數為3.5V，電流表示數為0.3A。通過計算回答：（1）通過定值電阻R的電流是多少安？（2）定值電阻R兩端的電壓是多少伏？（3）燈泡L兩端的電壓是多少伏？
