2022-2023學年人教版（2019）必修三第九章 靜電場及其應用 單元測試卷（含答案）

這是一份2022-2023學年人教版（2019）必修三第九章 靜電場及其應用 單元測試卷（含答案），共15頁。

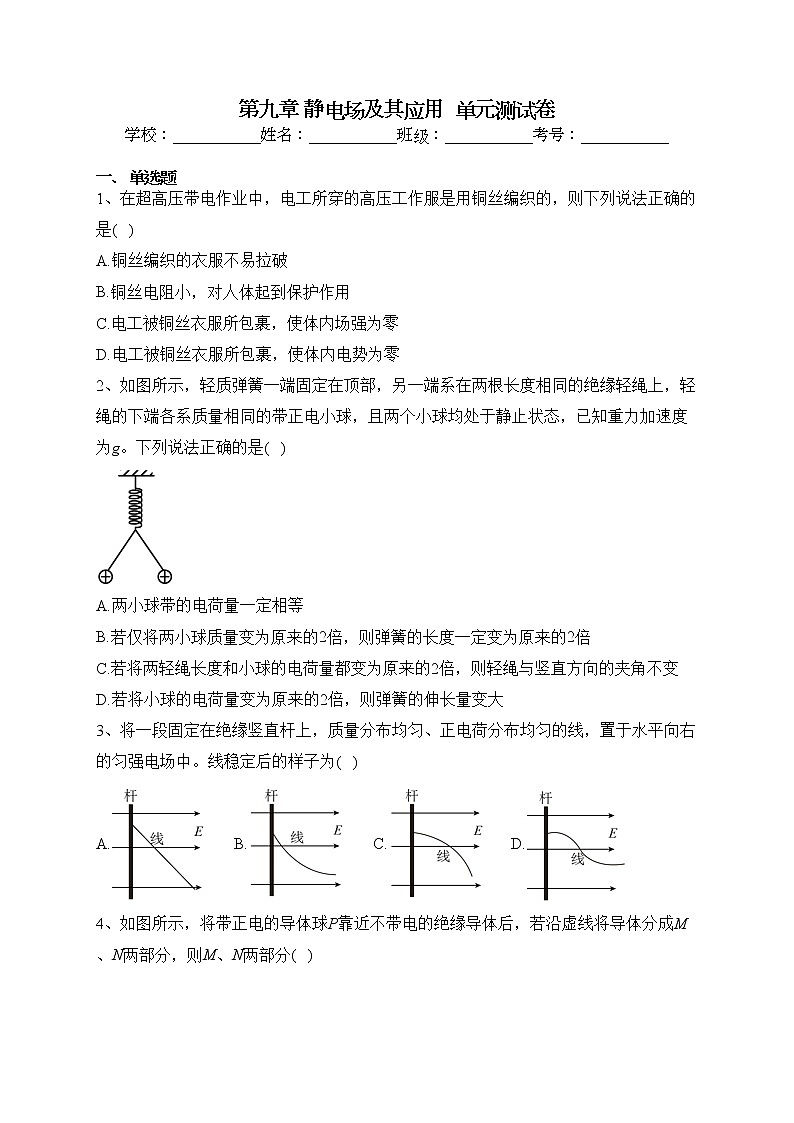

第九章 靜電場及其應用 單元測試卷 學校：___________姓名：___________班級：___________考號：___________ 一、單選題 1、在超高壓帶電作業中，電工所穿的高壓工作服是用銅絲編織的，則下列說法正確的是( ) A.銅絲編織的衣服不易拉破 B.銅絲電阻小，對人體起到保護作用 C.電工被銅絲衣服所包裹，使體內場強為零 D.電工被銅絲衣服所包裹，使體內電勢為零 2、如圖所示，輕質彈簧一端固定在頂部，另一端系在兩根長度相同的絕緣輕繩上，輕繩的下端各系質量相同的帶正電小球，且兩個小球均處于靜止?fàn)顟B(tài)，已知重力加速度為g。下列說法正確的是( ) A.兩小球帶的電荷量一定相等 B.若僅將兩小球質量變?yōu)樵瓉?lái)的2倍，則彈簧的長度一定變?yōu)樵瓉?lái)的2倍 C.若將兩輕繩長度和小球的電荷量都變?yōu)樵瓉?lái)的2倍，則輕繩與豎直方向的夾角不變 D.若將小球的電荷量變?yōu)樵瓉?lái)的2倍，則彈簧的伸長量變大 3、將一段固定在絕緣豎直桿上，質量分布均勻、正電荷分布均勻的線，置于水平向右的勻強電場中。線穩定后的樣子為( ) A. B. C. D. 4、如圖所示，將帶正電的導體球P靠近不帶電的絕緣導體后，若沿虛線將導體分成M、N兩部分，則M、N兩部分( ) A.均帶正電 B.均帶負電 C.帶等量異種電荷 D.均不帶電 5、如圖甲所示，三個電量相等的點電荷位于等邊三角形的三個頂點上，其中處電荷帶負電，其余兩電荷帶正電且關于x軸對稱.一試探電荷沿x軸正方向運動，所受電場力隨位置的變化圖像如圖乙所示（以x軸正向?yàn)殡妶?chǎng)力的正方向）.設無窮遠處電勢為零.則( ) A.試探電荷帶負電 B.乙圖中的與甲圖中的相等 C.在x軸正半軸上，處電勢最高 D.試探電荷在處電勢能最大 6、某點電荷的電場線如圖，兩點的場強大小分別為，則這兩點的場強( ) A.方向相同， B.方向不同， C.方向相同， D.方向不同， 7、真空中電荷量分別為和的兩個點電荷a和b，相距為r時，相互作用力為F。若b的電荷量變?yōu)?，與a的距離變?yōu)?，則間的相互作用力為( ) A. B.F C. D. 8、如圖所示，是某勻強電場（圖中未畫出）中的四個點，O為的中點，，，，電場強度方向與三角形所在平面平行。已知A點電勢，B點電勢，C點電勢為0。則勻強電場的電場強度大小為( ) A. B. C. D. 9、取一對用絕緣支柱支持的金屬導體A和B，使它們彼此接觸。起初它們不帶電，貼在它們下部的金屬箔是閉合的?，F(xiàn)在把帶正電荷的球C移近導體A，可以看到A、B上的金屬箔都張開了。下列說法正確的是( ) A.A端內部的場強比B端內部的場強小 B.A端內部的場強比B端內部的場強大 C.若用手摸一下A端，移走C，AB帶正電 D.若用手摸一下A端，移走C，AB帶負電 10、如圖所示，由PO和QO兩塊光滑絕緣的平板組成的“V”形組合體固定在地面上，兩平板互相垂直，平板PO與地面的夾角，在兩個平板上各放置一個帶同種電荷的小球A和B，A、B所帶電荷量分別為q和2q，A、B恰在同一條水平線上靜止。小球A和B可看成點電荷，A的質量為m，靜電力常量為k，，，則( ) A.B對A的庫侖斥力是A對B的庫侖斥力的2倍 B.A、B兩球所受平板的支持力大小均為 C.B球的質量為 D.A、B兩球間的距離為 二、填空題 11、在探究?jī)呻姾砷g相互作用力的大小與哪些因素有關的實驗中,一同學猜想可能與兩電荷的間距和電荷量有關,他選用帶正電的小球A和B,A球放在可移動的絕緣座上,B球用絕緣絲線懸掛于玻璃棒C點,如圖所示。實驗時,先保持兩球電荷量不變,使A球從遠處逐漸向B球靠近,觀察到兩球距離越小,B球懸線的偏角越大,再保持兩球距離不變,改變小球所帶的電荷量,觀察到電荷量越大,B球懸線的偏角越大。實驗表明:兩電荷之間的相互作用力,隨其距離的________而增大,隨其所帶電荷量的________而增大。此同學在探究中應用的科學方法是________(選填“累積法”“等效替代法”“控制變量法”或“演繹法”)。 12、在探究?jī)呻姾砷g相互作用力的大小與哪些因素有關時，一同學猜想可能與兩電荷的間距和電荷量有關。他選用帶正電的小球A和B，A球放在可移動的絕緣座上，B球用絕緣絲線懸掛于玻璃棒C點，如圖所示。實驗時，先保持兩球電荷量不變，使A球從遠處逐漸向B球靠近，觀察到兩球距離越小，B球懸線的偏角越大；再保持兩球距離不變，改變小球所帶的電荷量，觀察到電荷量越大，B球懸線的偏角越大。 實驗表明：兩電荷之間的相互作用力大小與___________有關，隨其距離的___________而增大，隨其所帶電荷量的___________而增大（均選填“增大”或“減小”）。此同學在探究中應用的科學方法是___________（選填“等效替代法”“控制變量法”或“演繹法”）。 13、如圖甲是某電場中的一條電場線。是這條電場線上的兩點，如果將一負電荷從A點自由釋放，負電荷沿電場線從A到B運動過程中的圖像如乙圖所示，比較兩點的電勢的高低和電場強度的大小可知______點電勢高，______點電場強度大。 14、如圖所示，兩個不帶電的導體A和B，用一對絕緣柱支持使它們彼此接觸。把一帶正電荷的物體C置于A附近，貼在下部的金屬箔___________（填“張開”或者“閉合”）。先把A和B分開，然后移去C，貼在下部的金屬箔___________（填“張開”或者“閉合”）。 三、計算題 15、在一柱形區域內有勻強電場，柱的橫截面是以O(shè)為圓心、半徑為R的圓，為圓的直徑，如圖所示，質量為m，電荷量為的帶電粒子在紙面內自A點先后以不同的速度進入電場，速度方向與電場的方向垂直。已知?jiǎng)傔M(jìn)入電場時速度為零的粒子，自圓周上的C點以速率穿出電場，與的夾角，運動中粒子僅受電場力作用。 （1）求電場強度的大??； （2）為使粒子穿出電場時的位移最大，該粒子進入電場時的速度應為多大； （3）從A點射入的粒子速率取某一值時，粒子穿過電場時動能的增量最大，求動能增量的最大值。 16、如圖所示，一個掛在絕緣細線下端的帶正電的小球B靜止在圖示位置，其左側固定著另一個帶正電的小球A，已知B球的質量為m，帶電荷量為q，靜止時細線與豎直方向的夾角，A和B在同一條水平線上，整個裝置處于真空中（可視為質點，重力加速度大小為g，靜電力常量為k，，）。 （1）求此時小球B受到的電場力大小和方向； （2）若小球A所帶電荷量為Q，求間的距離。 四、實驗題 17、某物理興趣小組利用圖示裝置來探究影響電荷間的靜電力的因素，O是一個帶正電的物體，系在絕緣絲線上的帶正電的小球會在靜電力的作用下發生偏離，靜電力的大小可以通過絲線偏離豎直方向的角度顯示出來，他們分別進行了以下操作。 步驟一：把系在絲線上帶電小球先后掛在橫桿上的等位置，比較小球在不同位置所受帶電物體的靜電力的大小。 步驟二：使小球處于同一位置，增大或減小小球所帶的電荷量，比較小球所受的靜電力的大小。 （1）實驗表明，電荷之間的靜電力隨著電荷量的增大而___________，隨著距離的增大而______。（填“增大”、“減小”或“不變”） （2）若物體O的電荷量用Q表示，小球的電荷量用q表示、質量用m表示，物體與小球間的距離用d表示，靜電力常量為k，重力加速度為g，可認為物體O與小球在同一水平線上，則小球偏離豎直方向的角度的正切值為_(kāi)________________________________。 參考答案 1、答案：C 解析：屏蔽服的作用是在穿用后，使處于高壓電場中的人體外表面各部位形成一個等電位屏蔽面，從而防護人體免受高壓電場及電磁波的危害.等電位說明電勢相等而不是等于0，等電勢時電勢差為0，電場強度為0.所以C正確，ABD錯誤；故選C。 2、答案：C 解析：A.根據題給條件無法判斷兩小球的電荷量是否相等，故A錯誤； B.對兩小球整體分析可知，彈簧的彈力大小等于兩小球重力之和，若僅將兩小球質量變?yōu)樵瓉?lái)的2倍，則彈簧伸長量一定變?yōu)樵瓉?lái)的2倍，此時彈簧長度與小球質量變化之前的彈簧長度之比為 故B錯誤； C.設兩小球質量均為m，所帶電荷量分別為和，輕繩長度為l，與豎直方向的夾角為θ，則兩小球之間的庫侖力大小為 對其中一個小球根據平衡條件可得 解得 若將兩輕繩長度和小球的電荷量都變?yōu)樵瓉?lái)的2倍，則上式等號右邊值不變，所以等號左邊值不變，而θ一定為銳角，根據三角函數知識可知θ一定不變，故C正確； D.若將小球的電荷量變?yōu)樵瓉?lái)的2倍，小球之間的庫侖力增大，而兩小球重力之和不變，所以彈簧的伸長量不變，故D錯誤。 故選C。 3、答案：A 解析： 4、答案：C 解析： 5、答案：D 解析：A.在時，三個點電荷對試探電荷的電場力向左，則該試探電荷帶正電，故A錯誤； B.在時，試探電荷所受電場力向左，在時，試探電荷所受電場力為0，則乙圖中的與甲圖中的不相等，故B錯誤； CD.試探電荷沿x軸正方向運動，在時，試探電荷所受電場力做負功，電勢能增大，在時，試探電荷所受電場力做正功，電勢能減小，則試探電荷在處電勢能最大，由電勢定義可知，對于正電荷，電勢能越大，所在位置的電勢越大，則在處電勢最大。故C錯誤，D正確。 故選D。 6、答案：D 解析：電場線的方向表示場強的方向，電場線越密集表示場強越大，由此可知兩點的場強方向不同，且 故選D。 7、答案：A 解析：根據庫侖定律有 當b的電荷量變?yōu)?，與a的距離變?yōu)闀r(shí)，有 故選A。 8、答案：A 解析：由題意可知 ，， 根據勾股定理可得 根據余弦定理可知 已知 ，， 且O為的中點，則為等勢線，過A點做的垂線，交與,則為勻強電場的電場線，根據幾何關系可得 則根據勻強電場中電勢差與電場強度的關系 可得，勻強電場的電場強度為 故BCD錯誤A正確。 故選A。 9、答案：D 解析：AB、帶正電荷的球C移近導體A，在A的左端感應出負電荷，在B的右端出現正電荷，電荷只分布在外表面，內部場強處處為零，故AB錯誤； CD、當手碰在金屬導體，不論是A端還是B端時，因人體和金屬導體都是導體，會使人體和大地的電子流入金屬導體；移去手指再移去C后，AB因有了多余的電子而帶負電。故C錯誤，D正確。 故選：D。 10、答案：C 解析：A.A對B的庫侖力與B對A的庫侖力是作用力與反作用力，故大小一定相等，A錯誤； BC.對兩個球受力分析，如圖所示 對A，根據平衡條件，有 對B根據平衡條件，有 聯立解得 B錯誤，C正確； D.由于庫侖力 根據庫侖定律，有 解得 D錯誤。 故選C。 11、答案：減?。辉龃?；控制變量法 解析：根據受力分析可知小球B受到的電場力，根據此公式分析可知B球懸線的偏角越大，則越大，根據公式可知其所受電場力越大，根據實驗現象“A球從遠處逐漸向B球靠近，觀察到兩小球距離越小，B球懸線的偏角越大”，結合上述公式，可推得兩電荷之間的相互作用力隨其距離的減小而增大；在小球距離不變的情況下改變小球所帶的電荷量，此時電荷量越大，B球懸線的偏角越大，則結合公式可推得兩電荷之間的相互作用力隨其所帶電荷量的增大而增大；本實驗每次都保持除探究因素外的其它影響條件相同，據此分析可知這采用的方法是控制變量法。 12、答案：距離和電荷量；減??；增大；控制變量法 解析：設小球B的質量為m，懸線與豎直方向的夾角為θ，對小球B進行受力分析，可以得到小球B受到的庫侖力為 即B球懸線的偏角越大，庫侖力也越大，所以使A球從遠處逐漸向B球靠近，觀察到兩球距離越小，B球懸線的偏角越大，說明兩電荷之間的相互作用力與距離有關，且隨其距離的減小而增大；保持兩球距離不變，改變小球所帶的電荷量，觀察到電荷量越大，B球懸線的偏角越大，說明兩電荷之間的相互作用力與電荷量有關，且隨其所帶電荷量的增大而增大。 先保持兩球電荷量不變，使A球從遠處逐漸向B球靠近，這是只改變兩球之間的距離；再保持兩球距離不變，改變小球所帶的電荷量，這是只改變電量，所以采用的方法是控制變量法。 13、答案：B；A 解析：從A點到B點，負電荷加速運動，所以電場力從A指向B，電場線的方向從B指向A，沿電場線電勢逐漸降低，所以B點電勢高。 根據乙圖，圖像中斜率表示加速度，負電荷從A到B過程中，加速度越來越小，說明所受合力也就是電場力越來越小，電場強度越來越小，所以A點電場強度大。 14、答案：張開；張開 解析：將一帶正電荷的物體C置于A附近，由于靜電感應，此時A帶負電，B帶正電，則貼在下部的金屬箔張開。 先把A和B分開，然后移去C，此時A帶負電，B帶正電，貼在下部的金屬箔都張開。 15、答案：（1）（2）（3） 解析：（1）初速度為零的粒子從A開始沿著電場力方向做勻加速直線運動，則場強E沿方向， 從A到C由動能定理得 解得 （2）從B點穿出的粒子位移最大，如圖所示 設粒子在A點的速度為，則沿y軸正方向，A到B，沿x、y正方向，有 而 聯立解得 （3）垂直于x軸作圓的切線與圓相切于D點，從D點穿出的粒子沿電場力方向的位移x最大，電場力做功最多，動能的增量最大，如圖所示 由幾何關系得 由動能定理得 聯立解得 16、答案：（1），A指向B （2） 解析：（1）對小球B受力分析，得 解得 方向?yàn)橛葾指向B。 （2）由庫侖定律有 解得 17、答案：（1）增大；減小 （2） 解析：（1）在研究電荷之間作用力大小的決定因素時，采用控制變量的方法進行，實驗中根據小球的擺角可以看出小球所受作用力隨著電荷量的增大而增大。 在研究電荷之間作用力大小的決定因素時，采用控制變量的方法進行，實驗中根據小球的擺角可以看出小球所受作用力隨著距離的增大而減小。 （2）小球受力如圖所示 由圖可知 解得
