【備考2023】2022年中考物理人教版真題分類匯編——專題 19 電與磁（ 含解析）

這是一份【備考2023】2022年中考物理人教版真題分類匯編——專題 19 電與磁（ 含解析），共17頁。試卷主要包含了單選題，雙選題，多選題，填空題，作圖題，實驗探究題等內容，歡迎下載使用。

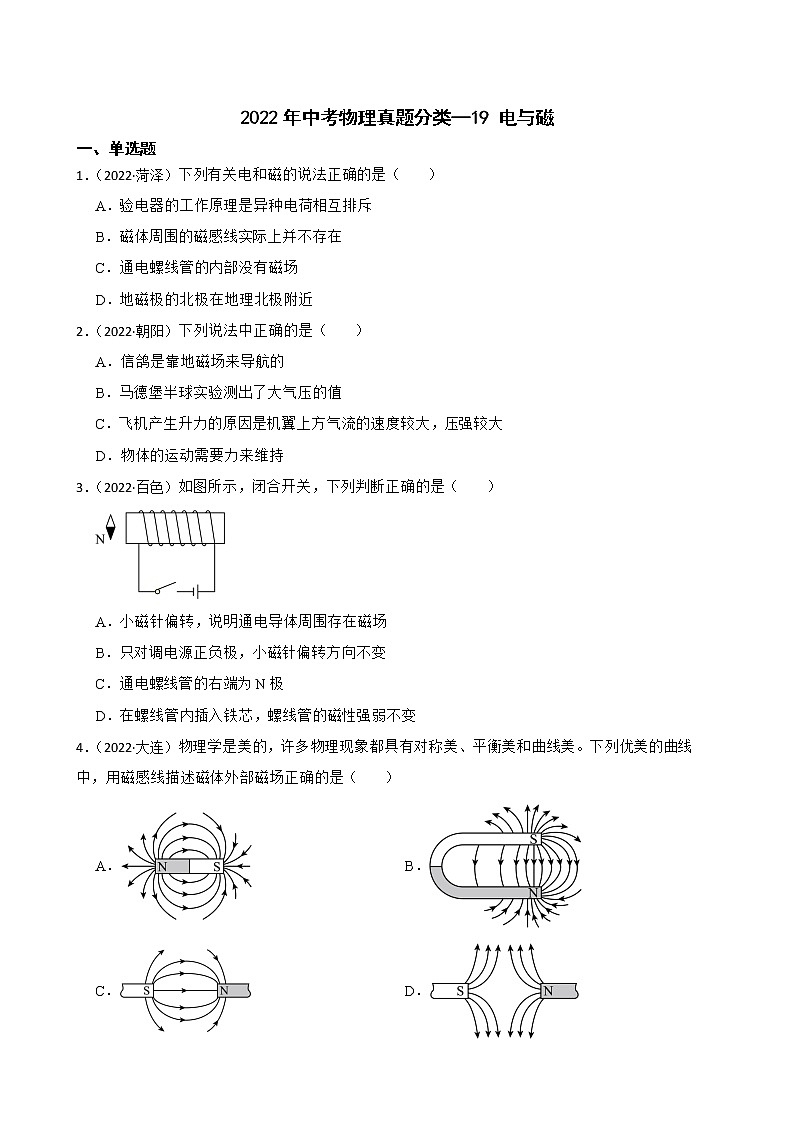

一、單選題
1．（2022·菏澤）下列有關電和磁的說法正確的是（ ）
A．驗電器的工作原理是異種電荷相互排斥
B．磁體周圍的磁感線實際上并不存在
C．通電螺線管的內部沒有磁場
D．地磁極的北極在地理北極附近
2．（2022·朝陽）下列說法中正確的是（ ）
A．信鴿是靠地磁場來導航的
B．馬德堡半球?qū)嶒?yàn)測出了大氣壓的值
C．飛機產生升力的原因是機翼上方氣流的速度較大，壓強較大
D．物體的運動需要力來維持
3．（2022·百色）如圖所示，閉合開關，下列判斷正確的是（ ）
A．小磁針偏轉，說明通電導體周圍存在磁場
B．只對調電源正負極，小磁針偏轉方向不變
C．通電螺線管的右端為N極
D．在螺線管內插入鐵芯，螺線管的磁性強弱不變
4．（2022·大連）物理學是美的，許多物理現象都具有對稱美、平衡美和曲線美。下列優美的曲線中，用磁感線描述磁體外部磁場正確的是（ ）
A．B．
C．D．

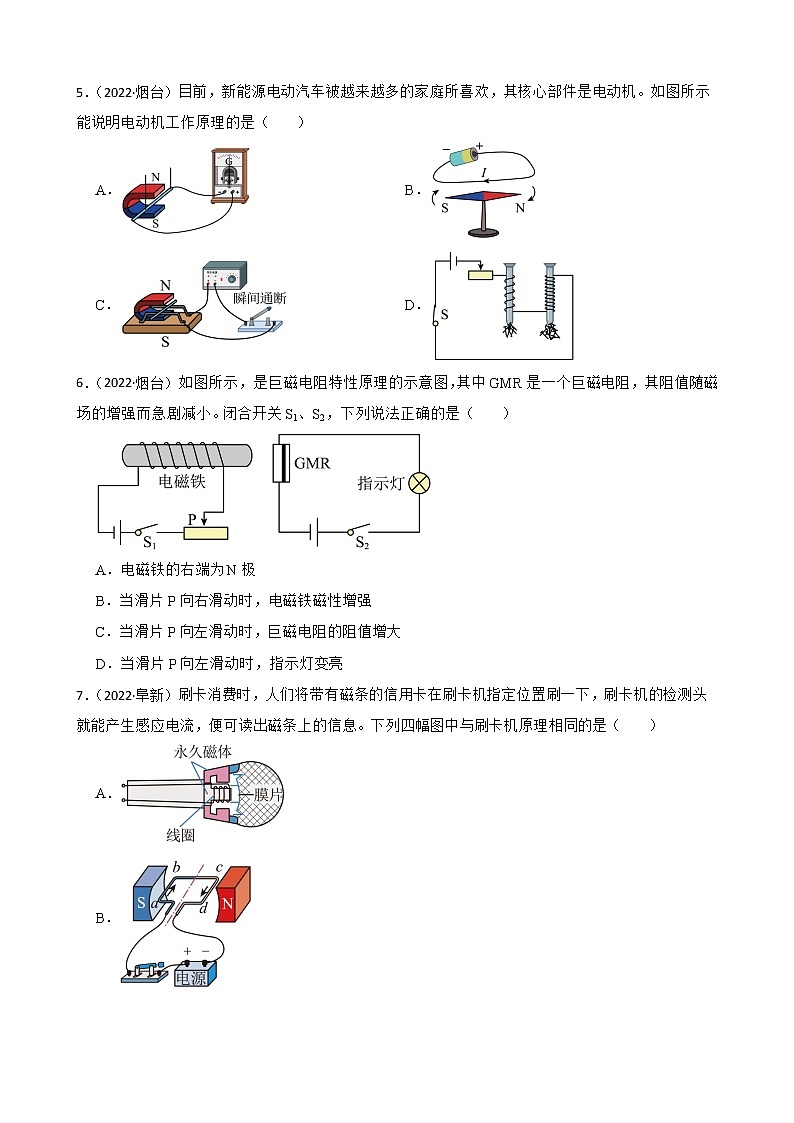

5．（2022·煙臺）目前，新能源電動汽車被越來越多的家庭所喜歡，其核心部件是電動機。如圖所示能說明電動機工作原理的是（ ）
A．B．
C．D．
6．（2022·煙臺）如圖所示，是巨磁電阻特性原理的示意圖，其中GMR是一個巨磁電阻，其阻值隨磁場的增強而急劇減小。閉合開關S1、S2，下列說法正確的是（ ）
A．電磁鐵的右端為N極
B．當滑片P向右滑動時，電磁鐵磁性增強
C．當滑片P向左滑動時，巨磁電阻的阻值增大
D．當滑片P向左滑動時，指示燈變亮
7．（2022·阜新）刷卡消費時，人們將帶有磁條的信用卡在刷卡機指定位置刷一下，刷卡機的檢測頭就能產生感應電流，便可讀出磁條上的信息。下列四幅圖中與刷卡機原理相同的是（ ）
A．
B．
C．
D．
二、雙選題

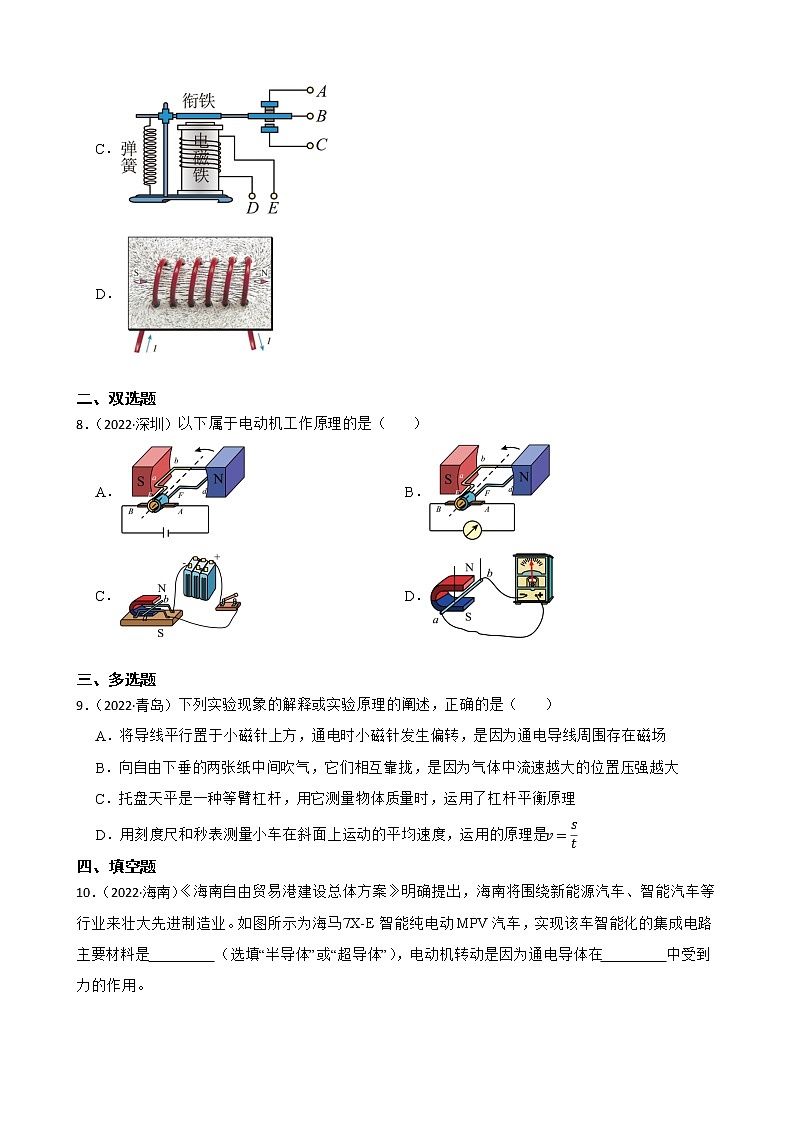

8．（2022·深圳）以下屬于電動機工作原理的是（ ）
A．B．
C．D．
三、多選題
9．（2022·青島）下列實驗現象的解釋或?qū)嶒?yàn)原理的闡述，正確的是（ ）
A．將導線平行置于小磁針上方，通電時小磁針發生偏轉，是因?yàn)橥妼?dǎo)線周圍存在磁場
B．向自由下垂的兩張紙中間吹氣，它們相互靠攏，是因?yàn)闅怏w中流速越大的位置壓強越大
C．托盤天平是一種等臂杠桿，用它測量物體質量時，運用了杠桿平衡原理
D．用刻度尺和秒表測量小車在斜面上運動的平均速度，運用的原理是v=st
四、填空題
10．（2022·海南）《海南自由貿易港建設總體方案》明確提出，海南將圍繞新能源汽車、智能汽車等行業來壯大先進制造業。如圖所示為海馬7X-E智能純電動MPV汽車，實現該車智能化的集成電路主要材料是 （選填“半導體”或“超導體”），電動機轉動是因?yàn)橥妼?dǎo)體在 中受到力的作用。
11．（2022·銅仁）我國電網以交流供電，頻率為 Hz；如圖所示的家庭電路中，只閉合開關S1，電冰箱正常工作，保持開關S1閉合，再閉合開關S2，總閘立即跳閘，電冰箱、電視機均不工作，則故障原因是 。
12．（2022·淄博）某些商場里的自動扶梯在無人和有人乘坐時運行速度不同，從而節約電能。小明根據所學知識，設計了扶梯工作時的模擬電路。如圖所示是扶梯上無人時電路的工作狀態，R是壓敏電阻，其阻值隨壓力的增大而減小。當扶梯上有人時，R所受壓力增大，控制電路中的電流 ，電磁鐵的磁性 ，將銜鐵吸下，使動觸點與靜觸點“2”接觸，工作電路中的電動機轉速變大。小紅站在扶梯上勻速上行的過程中，她的動能 、機械能 。（均選填“變大”“變小”或“不變”）
五、作圖題
13．（2022·煙臺）如圖所示為兩個磁極間的磁感線分布圖，小磁針靜止在A點。請?jiān)趫D中標出磁極的名稱以及小磁針的N極。
14．（2022·濰坊）如圖所示，條形磁鐵靜止在水平桌面上，通電螺線管左端為N極，靠近條形磁鐵放置。請根據圖中所示情況：
⑴將電源“+”“-”極填入括號中；
⑵在已畫出的磁感線上用箭頭標出其方向；
⑶畫出條形磁鐵所受摩擦力的示意圖。
15．（2022·銅仁）
（1）如圖所示，一束光斜射向玻璃磚，并穿過玻璃磚。畫出這束光進入玻璃和離開玻璃后的光線（注意標出法線）；
（2）如圖所示為一根“ ”形杠桿，O為支點，左端懸掛一重物M，現要在A端施加一個最小的力，使M在圖示位置保持平衡。某同學在A點畫出了最小力F的示意圖，請對該同學的作圖結果予以評價（用作圖方式體現）；
（3）如圖所示，根據小磁針的指向，用物理符號標出螺線管左端和電源左端極性。
六、實驗探究題
16．（2022·淮安）如圖所示，探究通電螺線管外部磁場的方向。
（1）玻璃板上均勻撒上鐵屑，放上小磁針。閉合開關后， 玻璃板，鐵屑分布情況表明，螺線管的外部磁場與 磁體周圍的磁場相似；
（2）接通電路，小磁針靜止時 極的指向是該點的磁場方向；
（3）調換電源的正負極，閉合開關，小磁針反方向偏轉，說明通電螺線管外部的磁場方向與 有關。
17．（2022·日照）某校九年級一班物理興趣小組的同學，學習了磁現象的知識后，深受物理學家奧斯特和法拉第科學探索精神的影響，懷著極大的興趣對下列實驗進行了探究。
（1）如圖甲，將小磁針放在南北方向的直導線正下方，小磁針靜止，N極指向北。如圖乙觸接電源，小磁針的N極向紙外偏轉。斷開連接后，小磁針恢復到圖甲位置。如圖丙，將電源正負極對調，再次觸接電源，小磁針的N極向紙內偏轉。則：
①通電導線周圍存在磁場，且磁場的方向與 有關；
②斷開電源后，小磁針恢復到圖甲狀態，這是因?yàn)樾〈裴樖艿搅? 的作用；
③如圖丁所示，高速電子束飛過小磁針上方時，小磁針將發生如圖 所示方向的偏轉，原因是 。
（2）利用圖戊所示的裝置，讓閉合電路中的一部分導體AB在磁場中運動，觀察電流表指針的偏轉情況，記錄在下表中。已知當電流從電流表的左側接線柱流入時，指針向左偏轉；從右側接線柱流入時，指針向右偏轉。
根據表中記錄的實驗信息，完成下列問題：
④由第1、2兩次實驗可知，導體棒AB平行于磁感線運動，閉合回路中 （填“會”或“不會”）產生感應電流；
⑤由第3、4兩次實驗可知，導體棒AB中感應電流的方向與 的方向有關。如果固定導體棒AB，水平向右移動磁鐵，電流表的指針向 偏轉；
⑥本實驗的設計不完整，不能探究感應電流的方向與磁場方向的關系。為了使探究過程更加完整，應 ；
⑦小明將電流表換成完好的小燈泡，再做第3、4兩次實驗時小燈泡不亮，最可能的原因是 ；
⑧發電機的原理與本實驗的原理一樣，己圖為發電機的示意圖，圖中時刻線框水平，箭頭為線框旋轉的方向，此時ab邊中的電流方向 （填“由a到b”或“由b到a”）
18．（2022·河池）學習電磁感應現象后，小昌同學想進一步探究感應電流的大小跟哪些因素有關。他使用如圖所示的裝置，讓導體棒ab在U形磁鐵中做切割磁感線運動而產生感應電流，記錄的實驗數據如下表所示。
（1）比較1、2、3三組數據，可以探究感應電流的大小與導體切割磁感線速度的關系。當磁場強弱一定時，導體切割磁感線速度越 ，感應電流越大；
（2）比較 三組數據，可以探究感應電流的大小與磁場強弱的關系。當導體棒切割磁感線速度一定時，磁場越 ，感應電流越大。
答案解析部分
1．【答案】B
【解析】【解答】A．驗電器的金屬箔片張開，是因?yàn)橥N電荷相互排斥，A不符合題意；
B．磁感線并不是客觀存在于磁場中的真實曲線，只是一種假想的曲線；B符合題意。
C．當螺線管通電時，螺線管周圍有磁場；螺線管外部的磁場方向從N極到S極，內部從S極到N極，C不符合題意；
D．地磁的北極在地理的南極附近，地磁的南極在地理的北極附近，D不符合題意。
故答案為：B。
【分析】驗電器的工作原理是同種電荷相互排斥；磁場存在，磁感線不存在；通電螺線管周圍存在磁場；地磁的北極在地球的南極附近。
2．【答案】A
【解析】【解答】A．信鴿辨別地磁場的強弱變化來定向的，所以能從千里之外飛回家，A符合題意； B．馬德堡半球?qū)嶒?yàn)是證明了大氣壓的存在，并沒有測出大氣壓的值，B不符合題意；
C．飛機產生升力的原因是因?yàn)闄C(jī)翼形狀上凸下平，導致機翼上方氣流的速度較大，根據流體壓強與流速的關系可知，壓強較小，C不符合題意；
D．力不是維持物體運動的原因，而是改變物體運動狀態的原因，D不符合題意。
故答案為：A。
【分析】地球周圍存在磁場；馬德堡半球?qū)嶒?yàn)是證明了大氣壓的存在；流速大的位置壓強小；力不是維持物體運動的原因，而是改變物體運動狀態的原因。
3．【答案】A
【解析】【解答】A．通電后，小磁針發生偏轉，說明通電導體周圍存在磁場，A符合題意；
B．只對調電源正負極，螺線管極性發生了改變，磁場的方向發生了改變，小磁針偏轉方向發生改變，B不符合題意；
C．根據右手安培定則，四指的方向?yàn)殡娏鞯姆较?，大拇指的指向?yàn)镹極的指向，故通電螺線管的左端為N極，C不符合題意；
D．在螺線管內插入鐵芯，鐵芯被磁化，螺線管的磁性變強，D不符合題意。
故答案為：A。
【分析】根據安培定則判斷通電螺線管的磁極位置；改變電流分析，通電螺線管的磁極位置改變。
4．【答案】A
【解析】【解答】A．磁感線是為了描述空間磁場假想的一些閉合曲線，在磁體的外部磁感線是從磁體的N極出來回到S極的，A符合題意；
B．U形磁體周圍磁感線一樣是從N極出來回到S極，圖中磁感線方向畫反了，B不符合題意；
CD．對于相互靠近的兩個磁極，如果是異名磁極，磁感線是從N極出來進入S極的，箭頭指向S極，CD不符合題意。
故答案為：A。
【分析】磁感線是為了描述空間磁場假想的一些閉合曲線，在磁體的外部磁感線是從磁體的N極出來回到S極的。
5．【答案】C
【解析】【解答】A．閉合電路的一部分導體在磁場中做切割磁感線運動時，電流計指針偏轉，說明導體中產生了感應電流，與發電機工作原理相同，電磁感應現象，A不符合題意；
B．當導線通電時，磁針發生偏轉，說明通電導線周圍存在著磁場，原理是電流的磁效應，B不符合題意；
C．在磁場中的導體通電時，會沿著導軌運動，說明了通電導體在磁場中受力而運動，是磁場對電流的作用，與電動機原理相同，C符合題意；
D．閉合開關時，大鐵釘能吸引小鐵釘，說明通電導線周圍存在著磁場，并將大鐵釘磁化，這是電磁鐵，原理是電流的磁效應，D不符合題意。
故答案為：C。
【分析】電動機原理是通電導體在磁場中受力而運動。
6．【答案】D
【解析】【解答】A．閉合開關S1，電流從電磁鐵的右端流入，左端流出，根據安培定則可知電磁鐵左端為N極，右端為S極，A不符合題意；
BCD．閉合開關S1、S2，滑片P向右滑動時，滑動變阻器連入電路中的電阻變大，電壓一定，由I=UR可知，電流變小，電磁鐵磁性減弱；滑片P向左滑動時，電磁鐵磁性增強，由題可知，巨磁電阻的阻值減小，電壓一定，由I=UR可知，電流變大，由P=UI可知，指示燈的實際功率變大，所以指示燈變亮，BC不符合題意，D符合題意。
故答案為：D。
【分析】根據安培定則，可判斷磁極；滑動變阻器連入電路中的電阻變大，電壓一定，由I=UR可知，電流變小，電磁鐵磁性減弱；巨磁電阻的阻值減小，電壓一定，由I=UR可知，電流變大，由P=UI可知，指示燈的實際功率變大，指示燈變亮。
7．【答案】A
【解析】【解答】A．刷卡機的工作原理是電磁感應。動圈式話筒是利用振動膜片帶動線圈在磁場中做切割磁感線運動，產生隨聲音信號變化的感應電流工作的，用的是電磁感應現象，A符合題意；
B．刷卡機的工作原理是電磁感應。該裝置是電動機的工作原理圖，電動機的工作原理是通電導體在磁場中受力運動，B不符合題意；
C．刷卡機的工作原理是電磁感應。該裝置電磁繼電器，其主要部件是電磁鐵，電磁鐵的工作原理是電流的磁效應，C不符合題意；
D．刷卡機的工作原理是電磁感應。螺線管通電后具有磁性，這是電流的磁效應，D不符合題意。
故答案為：A。
【分析】刷卡時利用了電磁感應的工作原理，麥克風的工作利用了電磁感應。
8．【答案】A,C
【解析】【解答】A．圖中有電源，線圈中有電流，原理是通電導體在磁場中會轉動，是電動機原理，A符合題意；
B．由圖可知，該裝置中若線圈轉動，會做切割磁感線而產生感應電流，是發電機原理圖，不屬于電動機的原理，B不符合題意；
C．由圖可知，電路中有電源，是研究通電導體受到磁場力的作用發生運動的，屬于電動機的原理，C符合題意；
D．由圖可知，在外力作用下使導體左右移動，切割磁感應線，則電流表指針發生偏轉，說明此時有感應電流產生，這是電磁感應現象，屬于發電機的原理，D不符合題意。
故答案為：AC。
【分析】電動機工作原理是通電導體在磁場中受到力的作用。
9．【答案】A,C,D
【解析】【解答】A．將導線平行置于小磁針上方，通電時小磁針發生偏轉，磁針受到了磁場的作用而偏轉，說明說明通電導線周圍存在磁場，受到了磁場的作用，小磁針發生了偏轉，A符合題意；
B．氣體中流速越大的位置壓強越小，B不符合題意；
C．托盤天平動力臂等于阻力臂，是一種等臂杠桿，用它測量物體質量時，處于平衡狀態，運用了杠桿平衡原理，C符合題意；
D．測量物體運動速度的原理是 v=st ，運用刻度尺測量物體運動的路程，運用秒表測量物體運動的時間，D符合題意。
故答案為：ACD。
【分析】通電導線周圍存在磁場；氣體在流速越大的位置壓強越??；天平是一種等臂杠桿；測量物體速度的原理是 v=st。
10．【答案】半導體；磁場
【解析】【解答】集成電路主要是由硅等半導體材料制成的。
根據電動機的原理可知，通電的導體在磁場中受到力的作用，所以電動機能夠轉動。
【分析】集成電路主要是由硅等半導體材料制成的；電動機的原理是通電的導體在磁場中受到力的作用。
11．【答案】50；總功率過大，造成干路電流過大
【解析】【解答】我國電網以交流供電，交流電的周期是 150 次，周期是頻率的倒數，故頻率為50Hz。 保持開關S1閉合，再閉合開關S2，電冰箱、電視機并聯，總功率變大，干路總電流超過保險絲允許通過的最大電流，導致跳閘，起到保護電路的作用。
【分析】交流電的頻率是50Hz；家庭電路中，總電功率過大，空氣開關跳閘。
12．【答案】變大；變大；不變；變大
【解析】【解答】控制電路的壓敏電阻與電磁鐵串聯。當扶梯上有人時，R所受壓力增大，根據已知條件，壓敏電阻變小，由串聯電阻的規律，電路的電阻變小，由歐姆定律可知控制電路中的電流變大，電磁鐵的磁性變大，將銜鐵吸下，使動觸點與靜觸點“2”接觸，工作電路中的電動機轉速變大。
小紅站在扶梯上勻速上行的過程中，因人的質量和速度保持不變，故她的動能不變；因小紅的高度變大，故小紅的重力熱能變大，故機械能變大。
【分析】壓力增大，電阻變小，由歐姆定律可知控制電路中的電流變大，電磁鐵的磁性變大；質量和速度保持不變，動能不變；高度變大，重力熱能變大，機械能變大。
13．【答案】解：如圖所示：
【解析】【解答】小磁針靜止時N極的指向?yàn)锳點磁場的方向，所以小磁針右端是小磁針的N極；根據磁極間的相互作用規律可知，同名磁極相互排斥，異名磁極相互吸引，所以圖中左側為N極，右側為S極，如圖所示：
【分析】小磁針靜止時N極的指向?yàn)锳點磁場的方向，同名磁極相互排斥，異名磁極相互吸引。
14．【答案】解：如圖所示：
【解析】【解答】（1）（2）由圖示知，通電螺線管左端為N極，據安培定則知，電流由螺線管的右端流入，左端流出，所以電源的正極在右端，負極在左端；在螺線管的外部，磁感線從磁體的N極出發，回到S極。所以作圖如下：
（3）由圖示知，條形磁鐵的N極在右端，通電螺線管的N極在左端，據同名磁極相互排斥知，條形磁鐵受到的斥力是向左的，則它有向左運動的趨勢，所以受到的桌面的摩擦力是向右的，作用在條形磁鐵的重心上，作圖如下：
【分析】（1）據安培定則知，電流由螺線管的右端流入，左端流出；
（2）在螺線管的外部，磁感線從磁體的N極出發，回到S極；
（3）摩擦力與物體相對運動或相對運動趨勢方向相反。
15．【答案】（1）
（2）
（3）
【解析】【解答】（1）過入射點先作法線，當光從空氣斜射入玻璃時，折射光線和入射光線分居法線的兩側，折射角小于入射角，由此在法線右側的玻璃中畫出折射光線；當光從玻璃斜射入空氣時，折射光線和入射光線分居法線的兩側，折射角大于入射角，由此在法線右側的空氣中畫出折射光線。如圖所示：
（2）根據杠桿平衡條件可知，阻力與阻力臂的乘積不變，要使得動力F最小，則動力臂最大，從圖看出，連接O點到A點，OA即為動力臂，此線段最長，即動力臂OA最長，作過A與OA垂直的垂線段，根據力的示意圖畫出F，此時F最小，故該同學的畫法不符合題意，應為如圖所示：
（3）小磁針靜止時，根據磁極間的相互作用規律可知，相互靠近的一定是異名磁極，因此螺線管的右端是S極，左端是N極；根據右手定則，右手握住螺線管，使拇指指向N極。則四指環繞的方向就是電流的方向，可以判斷出，電流的整體走向是從螺線管的右端流進，因此電源右端是正極，左端是負極；如圖所示：
【分析】（1）光從空氣斜射入玻璃中，折射光線靠近法線，光從玻璃斜射入空氣中，折射光線遠離法線；
（2）杠桿上支點到力的作用點的連線是最大力臂，最小的力和最大的力臂垂直；
（3）根據安培定則判斷通電螺線管的磁極位置。
16．【答案】（1）輕輕敲擊；條形
（2）N
（3）電流方向
【解析】【解答】（1）實驗中輕敲玻璃板的目的是減小鐵屑與玻璃板的摩擦，使鐵屑受到磁場的作用力而有規律地排列；實驗探究的結果是：通電螺線管外部磁場與條形磁體相似。
（2）物理學中規定：將小磁針放在通電螺線管外部，小磁針靜止時N極的指向就是該點處磁場的方向。
（3）調換電源的正負極后閉合開關，發現小磁針反方向偏轉，即磁場方向發生了偏轉，故由此可得通電螺線管外部的磁場方向與通電導線的電流方向有關。
【分析】（1）利用鐵屑顯示磁場分布時，需要輕輕敲擊放鐵屑的玻璃板；通電螺線管的磁場和條形磁體相似；
（2）在磁體周圍，小磁針的北極和該點的磁場方向一致；
（3）通電螺線管的磁極方向和電流方向有關。
17．【答案】（1）導線中的電流方向；地磁場；乙；物理學規定正電荷定向移動的方向?yàn)殡娏鞣较?，?fù)電荷定向移動的方向與電流方向相反。
（2）不會；導體做切割磁感線運動；右；保持導體棒切割磁感線運動的方向不變，對調磁體的N、S極，記錄電流表的偏轉情況；導體棒運動速度太慢，產生的感應電流太?。挥蒩到b
【解析】【解答】（1）①由圖甲、乙可知，導線中通過電流時，小磁針發生偏轉，說明通電導線周圍存在磁場，能使小磁針發生偏轉，由圖乙、丙可知，導線中的電流方向不同時，小磁針的偏轉方向不同，說明導線中的電流方向不同時產生的磁場方向不同，即電流產生的磁場的方向與導線中的電流方向有關。
②斷開電源后，通電導線的磁場消失，小磁針在地磁場的作用下恢復到圖甲狀態。
③如圖丁所示，高速電子束飛過小磁針上方時，電流方向與電子運動的方向相反，電流方向與圖乙相同，小磁針將發生如圖乙所示方向的偏轉，原因是：物理學規定正電荷定向移動的方向?yàn)殡娏?，?fù)電荷定向移動的方向與電流方向相反。
（2）④由第1、2兩次實驗可知，導體棒AB平行于磁感線運動，不切割磁感線，電流表指針不發生偏轉，閉合回路中不會產生感應電流。
⑤由第3、4兩次實驗可知，導體棒AB運動的方向相反，導體棒AB中感應電流的方向也相反，因此感應電流的方向與導體做切割磁感線運動的方向有關。
如果固定導體棒AB，水平向右移動磁鐵，相當于磁體不動，導體棒向左運動，與第3次實驗情況相同，根據表中記錄的實驗信息可知，電流表的指針向右偏轉。
⑥本實驗的設計不完整，只探究了感應電流的方向與導體棒AB運動方向的關系，為了使探究過程更加完整，還需探究感應電流的方向與磁場方向的關系，根據控制變量的要求，應保持導體棒切割磁感線運動的方向不變，對調N、S極，記錄電流表的偏轉情況，從而得出結論。
⑦小明將電流表換成完好的小燈泡，再做第3、4兩次實驗時小燈泡不亮，最可能的原因是導體棒運動速度太慢，產生的感應電流太小，不足以使小燈泡發光。
⑧發電機的原理與本實驗的原理一樣，己圖為發電機的示意圖，圖中時刻線框水平，箭頭為線框旋轉的方向；將發電機旋轉，N極在上，與實驗原理圖一樣，此時相當于ab向左運動，電流表指針向右偏轉，即電流從右側流入，b端相當于電源正極，此時ab邊中的電流方向由a到b。
【分析】（1）電流產生的磁場的方向與導線中的電流方向有關；斷開電源后，通電導線的磁場消失；物理學規定正電荷定向移動的方向?yàn)殡娏鳎?fù)電荷定向移動的方向與電流方向相反；
（2）不切割磁感線，電流表指針不發生偏轉，閉合回路中不會產生感應電流；感應電流的方向與導體做切割磁感線運動的方向有關；探究感應電流的方向與磁場方向的關系，根據控制變量的要求，應保持導體棒切割磁感線運動的方向不變；導體棒運動速度太慢，產生的感應電流太小，不足以使小燈泡發光；電流從電流表的正極流入，負極流出。
18．【答案】（1）快
（2）1、4、5；強
【解析】【解答】（1）比較1、2、3三組數據可知，在磁場強弱一定時，導體切割磁感線速度越快，電流計指針偏轉格數越大，說明產生的感應電流越大，說明感應電流的大小與導體切割磁感線速度有關，當磁場強弱一定時，導體切割磁感線速度越快，感應電流越大。
（2）要探究感應電流的大小與磁場強弱的關系，要控制導體切割磁感線速度相同，只改變磁場強弱，比較電流計指針偏轉格數，電流計指針偏轉格數越大，說明產生的感應電流越大，因此由1、4、5三組數據可知，當導體棒切割磁感線速度一定時，磁場越強，產生的感應電流越大。
【分析】（1）探究感應電流的大小和導線切割磁感線的速度的關系時，改變切割的速度，保持其他不變；
（2）探究感應電流大小和磁場強弱的關系時，要使磁場強弱不同，其他條件相同；磁場越強，感應電流越大。實驗次數
導體棒移動情況
電流表指針偏轉情況
1
豎直向上
不偏轉
2
豎直向下
不偏轉
3
水平向左
向右偏轉
4
水平向右
向左偏轉
實驗次數
1
2
3
4
5
磁場強弱（磁鐵個數）
1個
1個
1個
2個
3個
導體切割磁感線速度
慢速
中速
快速
慢速
慢速
電流計指針偏轉格數
1格
2.5格
4格
2格
3格
