滬科版九年級全冊第三節 “伏安法”測電阻習題

這是一份滬科版九年級全冊第三節 “伏安法”測電阻習題，共9頁。試卷主要包含了選擇題，填空題，實驗探究題，計算題等內容，歡迎下載使用。

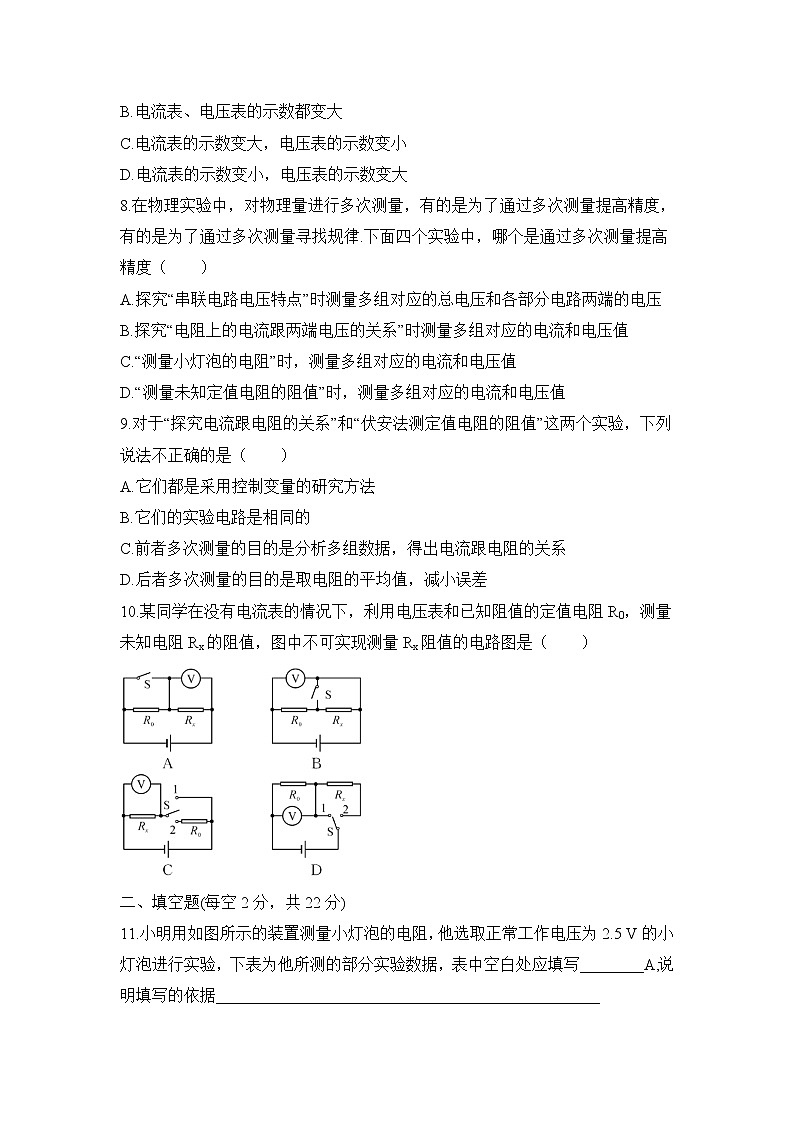

《“伏安法”測電阻》同步檢測一、選擇題(每小題4分，共40分)1.如圖所示，一同學做探究電流與電壓電阻關系實驗時，把電壓表與電流表的位置接錯了.閉合開關后，電路可能發生的現象是（    ）A.電流表和電壓表都燒壞B.先燒壞電流表，再燒壞電壓表C.電流表燒壞，電壓表正常D.電壓表燒壞，電流表正常2.如圖是李江同學為測量小燈泡電阻而連的電路，有關該實驗的以下說法錯誤的是（    ）A.閉合開關前，應將滑動變阻器的滑片滑到最左端B.實驗過程中兩電表都有可能需要換接較小的量程C.所測小燈泡的電阻可能隨電壓表的示數的不同而不同D.在如圖位置閉合開關后，向左移動滑動變阻器的滑片小燈泡變亮3.在用伏安法測電阻的實驗中，某同學列出下列幾條注意事項，其中沒有必要的是（    ）A.連接電路過程中，開關始終是斷開的B.應從電源正極開始接線，開關應靠近電源正極C.使用電表前要選擇量程，調零D.不準用導線將電源正、負極直接連在一起4.在如圖所示的四幅電路圖中，哪一幅是為了伏安法測電阻而正確設計的（    ）   5.在“測量小燈泡電阻”實驗中，小明同學用一只標有“3.8 V”字樣的小燈泡做實驗，正確連接電路后，閉合開關，發現無論怎樣調節滑動變阻器，小燈泡兩端電壓總不能達到3.8 V，原因可能是（    ）A.小燈泡出現了短路B.小燈泡出現了斷路C.選取的滑動變阻器阻值太小D.電源電壓太低小榮同學連接了如圖所示的電路.閉合開關后，無論怎樣移動滑動變阻器的滑片，電壓表的示數保持3 V不變，電流表的指針幾乎不動，排除故障后，將滑動變阻器的滑片移至最左端，電流表的示數為0.3 A.以下說法正確的是（    ）A.故障原因可能是滑動變阻器短路B.電阻R與滑動變阻器是并聯的C.想使電流表示數變大，應將滑動變阻器的滑片向右移動D.電阻R的阻值為10 Ω7.如圖所示的電路中，閉合開關S后，當滑片P向右移動時，下列判斷正確的是（    ）A.電流表、電壓表的示數都變小B.電流表、電壓表的示數都變大C.電流表的示數變大，電壓表的示數變小D.電流表的示數變小，電壓表的示數變大8.在物理實驗中，對物理量進行多次測量，有的是為了通過多次測量提高精度，有的是為了通過多次測量尋找規律.下面四個實驗中，哪個是通過多次測量提高精度（    ）A.探究“串聯電路電壓特點”時測量多組對應的總電壓和各部分電路兩端的電壓B.探究“電阻上的電流跟兩端電壓的關系”時測量多組對應的電流和電壓值C.“測量小燈泡的電阻”時，測量多組對應的電流和電壓值D.“測量未知定值電阻的阻值”時，測量多組對應的電流和電壓值9.對于“探究電流跟電阻的關系”和“伏安法測定值電阻的阻值”這兩個實驗，下列說法不正確的是（    ）A.它們都是采用控制變量的研究方法B.它們的實驗電路是相同的C.前者多次測量的目的是分析多組數據，得出電流跟電阻的關系D.后者多次測量的目的是取電阻的平均值，減小誤差10.某同學在沒有電流表的情況下，利用電壓表和已知阻值的定值電阻R0，測量未知電阻Rx的阻值，圖中不可實現測量Rx阻值的電路圖是（    ）二、填空題(每空2分，共22分)11.小明用如圖所示的裝置測量小燈泡的電阻，他選取正常工作電壓為2.5 V的小燈泡進行實驗，下表為他所測的部分實驗數據，表中空白處應填寫________A,說明填寫的依據__________________________________________________________________________________________________________________.    12.如圖所示，閉合開關后，將滑片移至圖示位置時，燈泡恰能正常發光.現將滑動變阻器的滑片向左移動，電流表的指針將_____(填“向左偏”“向右偏”或“不動”)，滑動變阻器的兩端電壓將_____(填“變大”“變小”或“不變”).13.為了測量Rx的阻值，某同學設計了如圖所示的電路.已知R0為10 Ω，當S1斷開，S2閉合時，電壓表的示數為3 V；當S2斷開，S1閉合時，電壓表的示數如圖所示.由此可知R0兩端的電壓為_______V，Rx的阻值為________Ω.小樂想用兩塊電流表和阻值己知的定值電阻R0測量未知定值電阻Rx的阻值.小樂選擇了滿足實驗要求的電源、電流表A1和A2，并連接了實驗電路，如圖所示.若電流表A1的示數用I1表示，電流表A2的示數用I2表示，請用I1、I2和R0表示Rx.Rx=________.15.小紅和小明在做“用電流表和電壓表測電阻”的實驗時，連接了如圖所示的實物電路.小紅完成電路連接后就準備閉合開關，同伴小明提醒她還有一處不妥當.你知道小明提醒的是什么嗎?答:__________________________________________________________________.實驗過程中，小紅突然發現電流表沒有示數，而電壓表有示數且接近電源電壓，則故障可能是________________.16.(涼山州中考)電阻R1=5 Ω,R2=10 Ω,將它們串聯在電路中，R1,R2兩端的電壓之比為U1∶U2為_____；若將它們并聯在電路中，通過R1,R2的電流之比I1∶I2為_______.三、實驗探究題(第17題11分，第18題7分，第19題10分，共28分)17.(岳陽中考)在探究“電流與電阻的關系”的過程中.(1)連接電路時，開關應處于______(填“斷開”或“閉合”)狀態.(2)小明按圖甲連好電路后，閉合開關，移動滑動變阻器滑片，發現電流表無示數，電壓表有示數，其原因可能是________.(只填序號)A.電流表斷路   B.R斷路   C.R短路(3)排除故障后，小明將5 Ω的電阻接入電路，調節滑動變阻器，使電壓表示數為1.5 V，電流表示數(如圖乙所示)為_________A.(4)小明再分別換接10 Ω、15 Ω的電阻，重復實驗，得到表一中另兩組數據.分析表一數據，可得出結論；保持電壓不變時，導體中的電流跟導體的電阻成______比.(5)小麗在做此實驗時，每次只更換電阻，測得相應的電流值，如表二所示，根據表中數據，她無法得到與小明相同的結論，其原因是____________________________________________________________________.18.要測量某電阻的阻值，實驗桌上有下列器材：電流表A(0～0.6 A)，電壓表V(0～3 V)，電源4.5 V，滑動變阻器R，開關，導線，待測電阻R1(約6 Ω左右).實驗要求：多測幾組數據且電表都不能超過其量程.(1)根據電路圖用筆畫線代替導線，將實物電路連接好.(2)實驗時，電路中允許通過的最大電流為______A.(3)在連接電路時，有R1(12 Ω1 A)和R2(3 Ω2 A)兩種滑動變阻器，要保證實驗順利進行，應選_____(填“R1”或“R2”).19.在測額定電壓為2.5 V小燈泡電阻的實驗中：(1)如圖所示，榮榮同學所連接的電路存在錯誤.但只需改動一根導線，即可使電路連接正確，請你在應改動的導線上打“×”，并用筆畫線代替導線在圖中畫出正確的接法.(2)電路正確連接后，閉合開關，小燈泡不發光.電流表有示數，電壓表幾乎沒有示數.出現這一故障的原因是_________________________________________________________________________________________________.(3)排除故障后，榮榮同學進行了四次實驗，并將部分實驗數據和現象記錄在下面的表格中，請你幫他將表中未填的數據和現象填寫完整.(4)榮榮同學分析以上實驗數據.發現小燈泡的電阻值存在明顯差異、原因可能是_______________________________.四、計算題(10分)20.(衡陽中考)如圖，電源電壓為6 V保持不變，R1的阻值是10 Ω，通過R2中的電流為0.2 A，求：(1)R2的阻值是多少？  (2)電流表的示數為多少？            參考答案C  D  B  C  D  D  A  D  A  B  0；因?yàn)樾襞輧啥说碾妷哼h(yuǎn)大于它的正常工作電壓，燈絲已燒壞，所以此時電流為0  向左偏；變大；0.6；40  滑動變阻器的滑片沒有移到阻值最大處；電阻R斷路；1∶2  2∶1  17.(1)斷開  (2)B  (3) 0.3  (4)反  (5)沒有控制電阻兩端的電壓不變(1)(2) 0.5  (3) R2   19.(1)(2) 小燈泡短路  (3) 10  (4)燈絲電阻受溫度影響20.(1)由電路圖可知，R1、R2并聯，由I=UR得R2===30 Ω;(2)通過電阻R1的電流：I1===0.6 A；因?yàn)椴⒙?lián)電路中，干路電流等于各支路電流之和，所以干路電流：I=I1+I2=0.6 A+0.2 A=0.8 A.
