人教版物理九年級全冊 第十九章 章末檢測（含答案）

這是一份人教版物理九年級全冊 第十九章 章末檢測（含答案），共8頁。

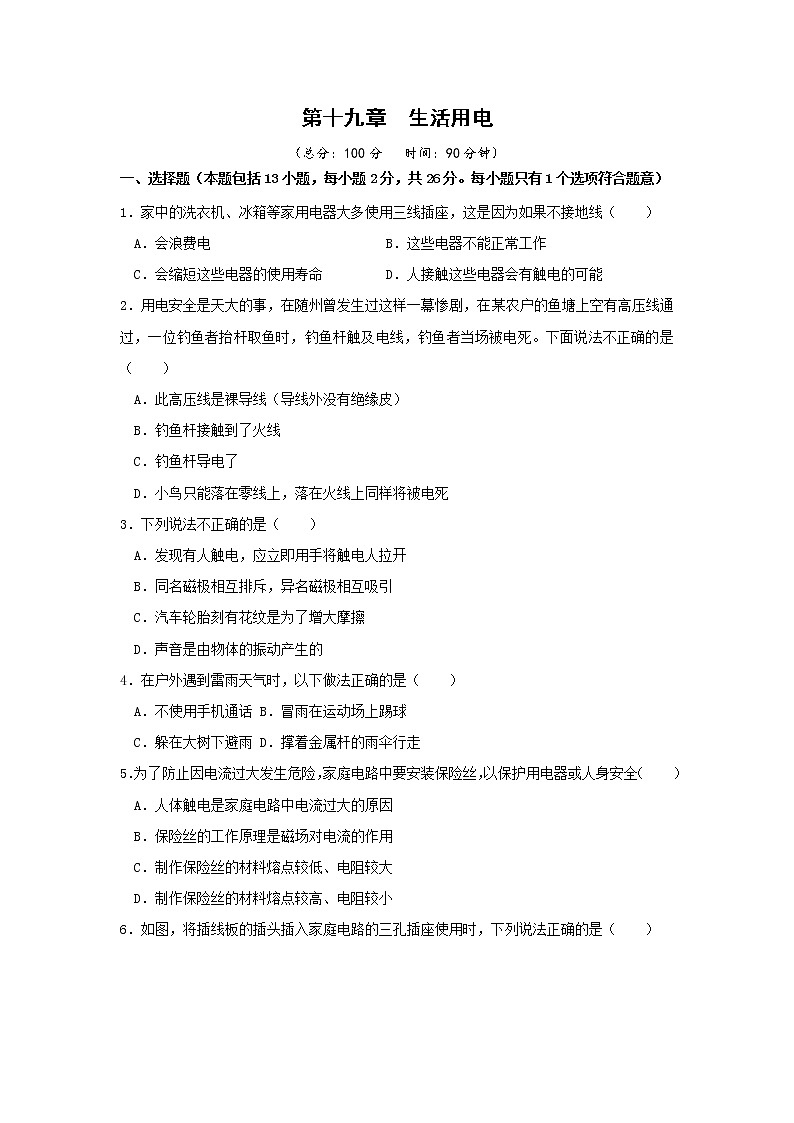

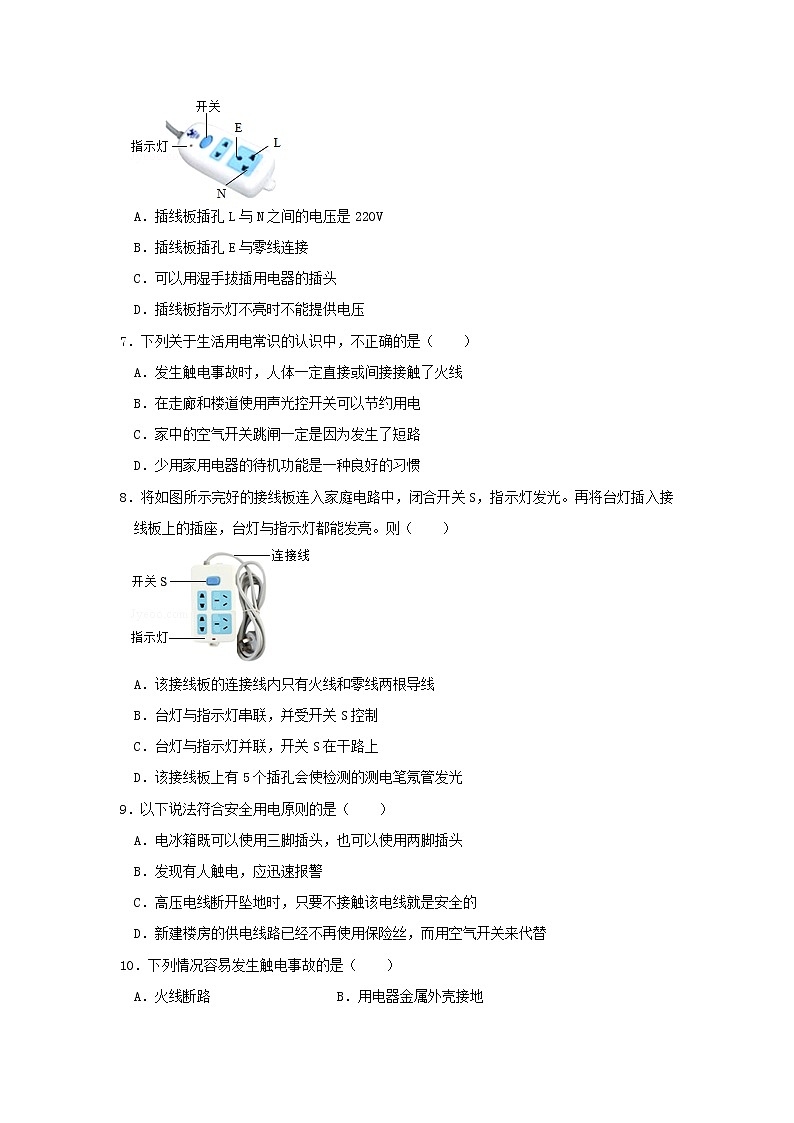

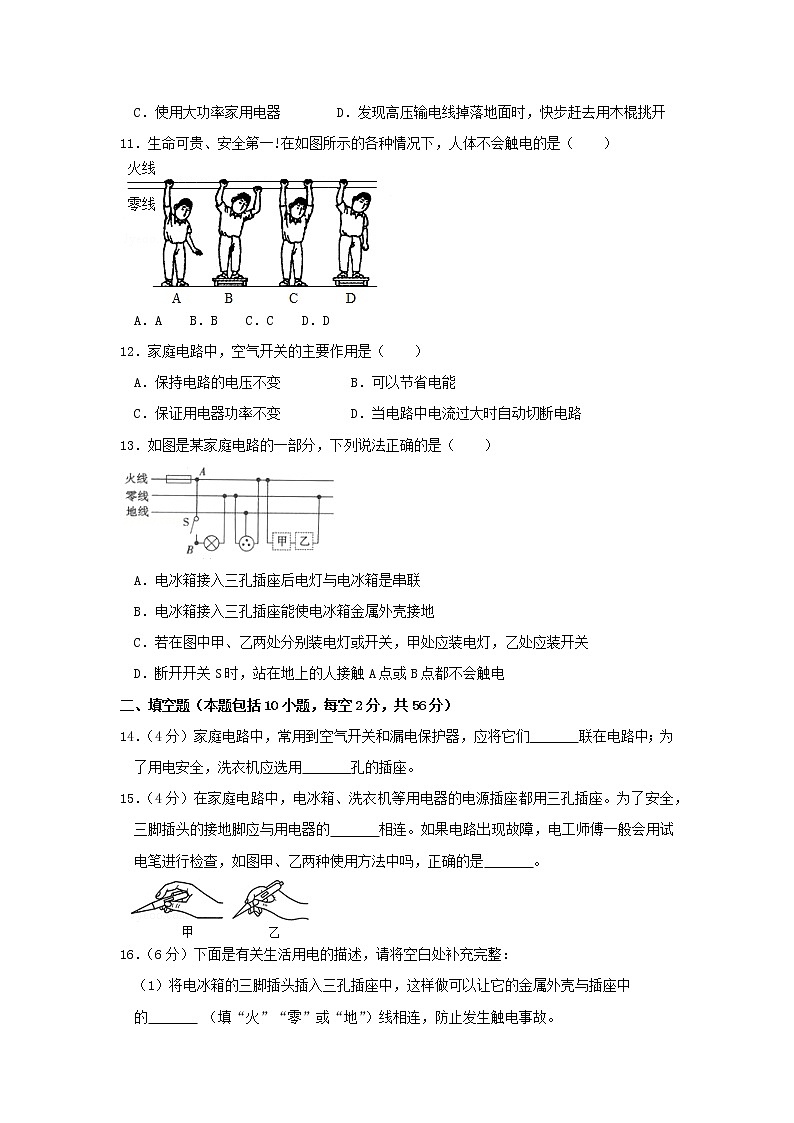

第十九章  生活用電（總分：100分   時間：90分鐘）一、選擇題（本題包括13小題，每小題2分，共26分。每小題只有1個選項符合題意）1．家中的洗衣機、冰箱等家用電器大多使用三線插座，這是因?yàn)槿绻唤拥鼐€（　?。?/span>A．會浪費電                         B．這些電器不能正常工作C．會縮短這些電器的使用壽命         D．人接觸這些電器會有觸電的可能2．用電安全是天大的事，在隨州曾發生過這樣一幕慘劇，在某農戶的魚塘上空有高壓線通過，一位釣魚者抬桿取魚時，釣魚桿觸及電線，釣魚者當場被電死。下面說法不正確的是（　　）A．此高壓線是裸導線（導線外沒有絕緣皮）     B．釣魚桿接觸到了火線C．釣魚桿導電了                    D．小鳥只能落在零線上，落在火線上同樣將被電死3．下列說法不正確的是（　?。?/span>A．發現有人觸電，應立即用手將觸電人拉開B．同名磁極相互排斥，異名磁極相互吸引C．汽車輪胎刻有花紋是為了增大摩擦D．聲音是由物體的振動產生的4．在戶外遇到雷雨天氣時，以下做法正確的是（　?。?/span>A．不使用手機通話 B．冒雨在運動場上踢球C．躲在大樹下避雨 D．撐著金屬桿的雨傘行走5．為了防止因電流過大發生危險，家庭電路中要安裝保險絲，以保護用電器或人身安全（　?。?/span>A．人體觸電是家庭電路中電流過大的原因B．保險絲的工作原理是磁場對電流的作用C．制作保險絲的材料熔點較低、電阻較大D．制作保險絲的材料熔點較高、電阻較小6．如圖，將插線板的插頭插入家庭電路的三孔插座使用時，下列說法正確的是（　?。?/span> A．插線板插孔L與N之間的電壓是220VB．插線板插孔E與零線連接C．可以用濕手拔插用電器的插頭D．插線板指示燈不亮?xí)r不能提供電壓7．下列關于生活用電常識的認識中，不正確的是（　?。?/span>A．發生觸電事故時，人體一定直接或間接接觸了火線B．在走廊和樓道使用聲光控開關可以節約用電C．家中的空氣開關跳閘一定是因?yàn)榘l(fā)生了短路D．少用家用電器的待機功能是一種良好的習慣8．將如圖所示完好的接線板連入家庭電路中，閉合開關S，指示燈發光。再將臺燈插入接線板上的插座，臺燈與指示燈都能發亮。則（　　） A．該接線板的連接線內只有火線和零線兩根導線B．臺燈與指示燈串聯，并受開關S控制C．臺燈與指示燈并聯，開關S在干路上D．該接線板上有5個插孔會使檢測的測電筆氖管發光9．以下說法符合安全用電原則的是（　?。?/span>A．電冰箱既可以使用三腳插頭，也可以使用兩腳插頭B．發現有人觸電，應迅速報警C．高壓電線斷開墜地時，只要不接觸該電線就是安全的D．新建樓房的供電線路已經不再使用保險絲，而用空氣開關來代替10．下列情況容易發生觸電事故的是（　?。?/span>A．火線斷路                  B．用電器金屬外殼接地C．使用大功率家用電器        D．發現高壓輸電線掉落地面時，快步趕去用木棍挑開11．生命可貴、安全第一!在如圖所示的各種情況下，人體不會觸電的是（　?。?/span>A．A    B．B    C．C   D．D12．家庭電路中，空氣開關的主要作用是（　?。?/span>A．保持電路的電壓不變          B．可以節省電能C．保證用電器功率不變          D．當電路中電流過大時自動切斷電路13．如圖是某家庭電路的一部分，下列說法正確的是（　　）A．電冰箱接入三孔插座后電燈與電冰箱是串聯B．電冰箱接入三孔插座能使電冰箱金屬外殼接地C．若在圖中甲、乙兩處分別裝電燈或開關，甲處應裝電燈，乙處應裝開關D．?dāng)嚅_開關S時，站在地上的人接觸A點或B點都不會觸電二、填空題（本題包括10小題，每空2分，共56分）14．（4分）家庭電路中，常用到空氣開關和漏電保護器，應將它們　   　聯在電路中；為了用電安全，洗衣機應選用　   　孔的插座。15．（4分）在家庭電路中，電冰箱、洗衣機等用電器的電源插座都用三孔插座。為了安全，三腳插頭的接地腳應與用電器的　   　相連。如果電路出現故障，電工師傅一般會用試電筆進行檢查，如圖甲、乙兩種使用方法中嗎，正確的是　   　。 16．（6分）下面是有關生活用電的描述，請將空白處補充完整：（1）將電冰箱的三腳插頭插入三孔插座中，這樣做可以讓它的金屬外殼與插座中的　   　 （填“火”“零”或“地”）線相連，防止發生觸電事故。（2）當家中同時使用的用電器的總功率過大時，電路的總電流就會過　   　（填“大”或“小”），家庭電路中的　   　會自動斷開，切斷電路，起到保護電路的作用。17．（2分）小樂家的洗衣機在使用時，接觸到金屬門手柄會“麻手”。可解決的辦法是給洗衣機電路　   　（選填“增接零線”“加接地線”或“增接熔絲”）。18．（4分）如圖所示，在三孔插座的A、B、C三孔中，連接火線的是　   　孔，通過三孔插頭和家用電器的金屬外殼相連的是　   　孔。 19．（6分）家庭電路中三孔插座的地線是為了確保家用電器的　   　安全接地，防止發生人員觸電事故，照明電燈與控制開關之間應該　   　（選填“串聯”或“并聯”），同時還要讓控制開關接在　   　上。20．（4分）如圖所示，是某同學家中燒水時的電水壺的接電線示意圖。電水壺在正常工作情況下，“L”和“N”兩根導線之間的電壓為　   　V；若用驗電筆去接觸“L”和“N”兩根導線，其中，能使驗電筆內的輝光管發紅色輝光的導線是　   　（選填“L”和“N”）。 21．（4分）周末，小明在家看電視時感到口渴，于是他想用“熱得快”燒水，結果剛剛把“熱得快”的插頭插入插座，電視機就立即停止工作，小明去檢查了一下保險絲，發現保險絲熔斷了，造成這種現象的故障可能是　   　（選填“插座”或“插頭”）短路，保險絲是利用電流的　   　效應工作的。22．（4分）如圖哪些圖所示情況會發生觸電事故　   　23．（4分）家庭電路中空氣開關的作用是　   　，當電路中　   　時會引起空氣開關跳閘。24．（8分）冰箱是常用的家用電器，它有金屬外殼，用三腳插頭及其三孔插座將其外殼與　   ______相連（選填“火線”“零線”或“地線”）以防觸電；在只有冰箱壓縮機工作的情況下，家里標有“2000r/kW?h”的電能表轉盤在6min內轉過20轉，在這6min內冰箱消耗的電能　   　kW?h，冰箱壓縮機的電功率為　   　W；用保鮮膜包裹要冷藏的食物以防“串味”，這主要是因?yàn)榉肿釉?/span>　   　。25．（6分）如圖是小宇家的電飯煲使用的三孔插座面板實物圖，開關用于控制該插座，則開關與插座之間的連接方式是　   　聯，三孔插座中　   　孔（填序號）與大地相連；某次，小宇將電飯煲的插頭插入插座，閉合開關后，廚房里其它的用電器都停止工作，空氣開關跳閘，則發生該故障的原因可能是　   　。 　三、解答題（本題包括4小題，共18分）26．（5分）洗衣機，電冰箱等用電器的電源插頭有三條線，其中一條接火線，一條接零線，第三條標有“E”的導線與用電器的什么部位相連？插座上與“E”相應的導線與室外的大地相連，這根導線的作用是什么？另外，針對日常生活中的用電現象，請舉出一條節約用電的舉措。 27．（4分）圖甲所示是家庭中常用的一種插線板。小宇同學在使用中發現：開關斷開時指示燈不亮，插孔不能提供工作電壓；開關閉合時指示燈亮，插孔能提供工作電壓；如果指示燈損壞，開關閉合時插孔也能提供工作電壓。根據以上描述，請?jiān)趫D乙中畫出開關、指示燈和插孔的連接方式，并把接線板與電源線接通。 28．（4分）圖甲是家庭電路中帶有控制開關的三孔插座，請?jiān)趫D乙中將其正確地連接在電路中。 29．（5分）如圖所示，人們?nèi)粘Ｉ詈凸ぷ髦薪?jīng)常使用的一種插線板。（1）插線板一般不能同時接用多個大功率用電器，請你用學過的知識說明其中的道理。（2）現在市場上有一些劣質插線板，經質檢部門檢查發現，部分劣質插線板電源線芯線比合格產品細。請根據焦耳定律解釋使用這種插線板將會存在什么隱患。 　
第十九章  生活用電參考答案一、選擇題（本題包括13小題，每小題2分，共26分。每小題只有1個選項符合題意）1.D   2.D   3.A   4.A   5.C   6.A   7.C   8.C   9.D   10.D   11.D   12.D   13.B   二、填空題（本題包括10小題，每空2分，共56分）14.（4分）串    三   15．（4分）金屬外殼   甲     16．（6分）（1）地  （2）大  空氣開關 17．（2分）加接地線    18．（4分）B   C   19．（6分）金屬外殼   串聯   火線 20．（4分）220    L    21．（4分）插頭   熱    22．（4分）甲、丙   23．（4分）保護電路   發生短路或用電器總功率過大  24．（8分）地線   0.01   100   不停的做無規則運動   25．（6分）串   3   電飯煲短路或用電器總功率過大 三、解答題（本題包括4小題，共18分）26.（5分）答：三線插頭的最上面那個應該與家用電器的金屬外殼相連。這樣插入三孔插座后，金屬外殼就能夠和大地連接起來了，一旦用電器漏電使金屬外殼帶電，能及時把電導走，防止發生觸電事故。生活中節約用電的舉措有：夏天把空調致冷的溫度調高一些；用電器長時間不用時切斷電源；養成隨手關燈的習慣等。27.（4分）解：由題意可知，開關斷開時指示燈不亮，插孔不能提供工作電壓；開關閉合時指示燈亮，插孔能提供工作電壓；如果指示燈損壞，開關閉合時插孔也能提供工作電壓。說明兩者是并聯，且都有開關來控制。故其連接如圖所示：28.（4分）解：為了安全，開關接在火線上，三孔插座中上孔接地線，左孔接零線，右孔接火線，如下圖：29．（5分）答：（1）因?yàn)殡娫措妷阂欢?，根?jù)P=UI，若同時接入多個大功率用電器，則電路中的總電流會過大，將保險絲熔斷或引起火災，造成危險。（2）在材料和長度一定時，偽劣電熱器的電源線的芯線一般比合格產品的細，說明橫截面積越小，電阻越大；在電流和通電時間一定時，電阻越大，電流產生的熱量越多，越存在安全隱患。
