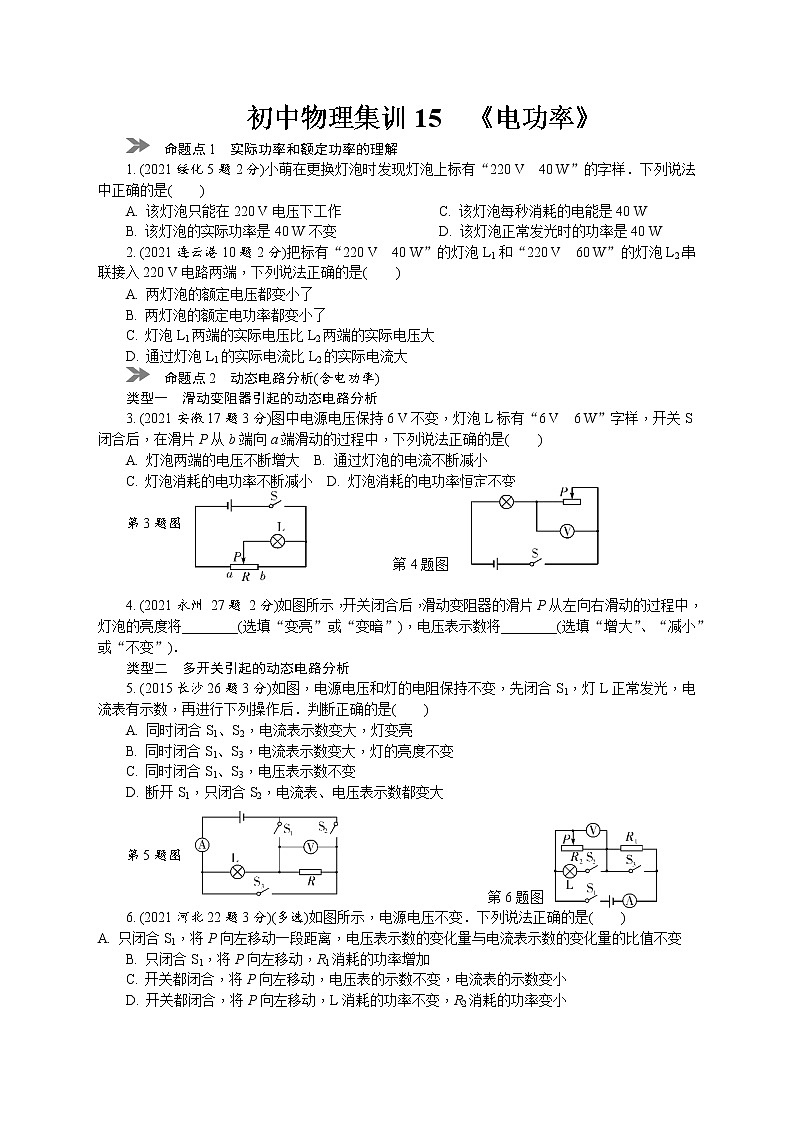

?初中物理集訓15　《電功率》
　命題點1　實際功率和額定功率的理解
1. (2021綏化5題2分)小萌在更換燈泡時發現燈泡上標有“220 V　40 W”的字樣．下列說法中正確的是(　　)

A. 該燈泡只能在220 V電壓下工作
B. 該燈泡的實際功率是40 W不變
C. 該燈泡每秒消耗的電能是40 W
D. 該燈泡正常發光時的功率是40 W

2. (2021連云港10題2分)把標有“220 V　40 W”的燈泡L1和“220 V　60 W”的燈泡L2串聯接入220 V電路兩端，下列說法正確的是(　　)
A. 兩燈泡的額定電壓都變小了
B. 兩燈泡的額定電功率都變小了
C. 燈泡L1兩端的實際電壓比L2兩端的實際電壓大
D. 通過燈泡L1的實際電流比L2的實際電流大
　命題點2　動態電路分析(含電功率)
類型一　滑動變阻器引起的動態電路分析
3. (2021安徽17題3分)圖中電源電壓保持6 V不變，燈泡L標有“6 V　6 W”字樣，開關S閉合后，在滑片P從b端向a端滑動的過程中，下列說法正確的是(　　)
A. 燈泡兩端的電壓不斷增大 B. 通過燈泡的電流不斷減小
C. 燈泡消耗的電功率不斷減小 D. 燈泡消耗的電功率恒定不變

第3題圖
　　　　
第4題圖

4. (2021永州 27題 2分)如圖所示，開關閉合后，滑動變阻器的滑片P從左向右滑動的過程中，燈泡的亮度將________(選填“變亮”或“變暗”)，電壓表示數將________(選填“增大”、“減小”或“不變”)．
類型二　多開關引起的動態電路分析
5. (2015長沙26題3分)如圖，電源電壓和燈的電阻保持不變，先閉合S1，燈L正常發光，電流表有示數，再進行下列操作后．判斷正確的是(　　)
A. 同時閉合S1、S2，電流表示數變大，燈變亮
B. 同時閉合S1、S3，電流表示數變大，燈的亮度不變
C. 同時閉合S1、S3，電壓表示數不變
D. 斷開S1，只閉合S2，電流表、電壓表示數都變大


第5題圖
　　　　
第6題圖
6. (2021河北22題3分)(多選)如圖所示，電源電壓不變．下列說法正確的是(　　)
A. 只閉合S1，將P向左移動一段距離，電壓表示數的變化量與電流表示數的變化量的比值不變
B. 只閉合S1，將P向左移動，R1消耗的功率增加
C. 開關都閉合，將P向左移動，電壓表的示數不變，電流表的示數變小
D. 開關都閉合，將P向左移動，L消耗的功率不變，R2消耗的功率變小

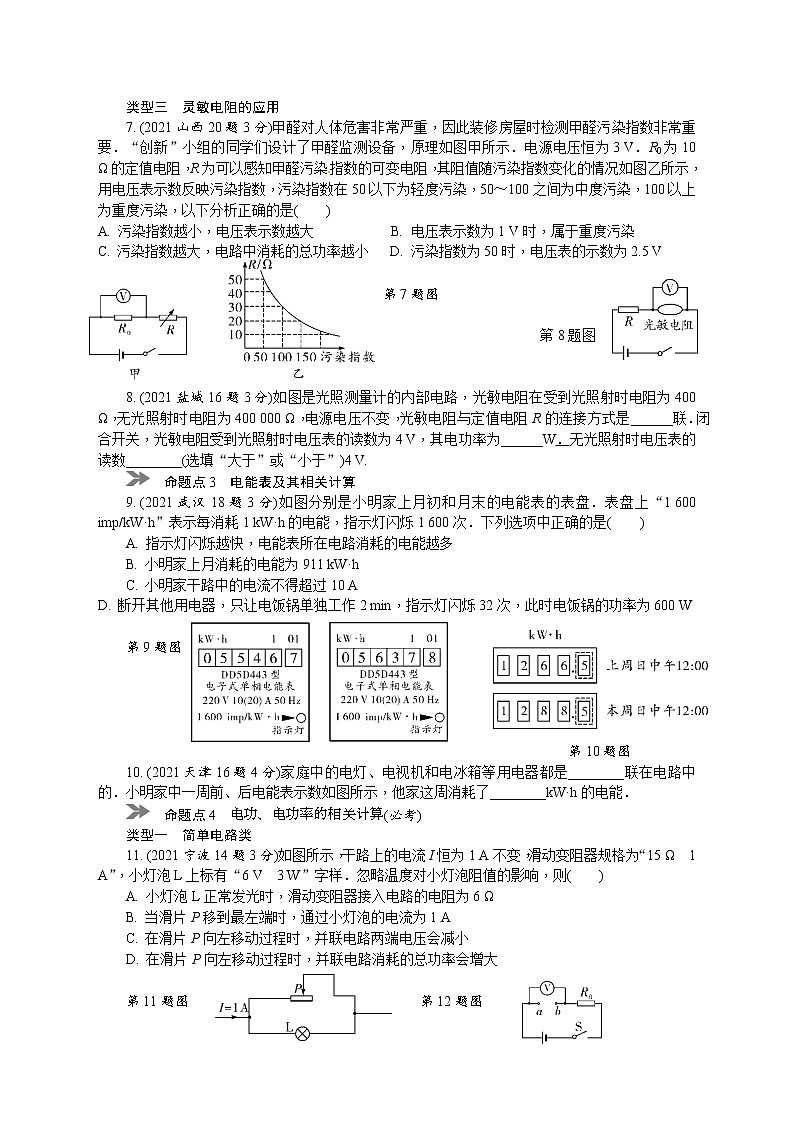

類型三　靈敏電阻的應用
7. (2021山西20題3分)甲醛對人體危害非常嚴重，因此裝修房屋時檢測甲醛污染指數非常重要．“創新”小組的同學們?cè)O(shè)計了甲醛監測設備，原理如圖甲所示．電源電壓恒為3 V．R0為10 Ω的定值電阻，R為可以感知甲醛污染指數的可變電阻，其阻值隨污染指數變化的情況如圖乙所示，用電壓表示數反映污染指數，污染指數在50以下為輕度污染，50～100之間為中度污染，100以上為重度污染，以下分析正確的是(　　)
A. 污染指數越小，電壓表示數越大 B. 電壓表示數為1 V時，屬于重度污染
C. 污染指數越大，電路中消耗的總功率越小 D. 污染指數為50時，電壓表的示數為2.5 V

第7題圖
　　　　
第8題圖


8. (2021鹽城16題3分)如圖是光照測量計的內部電路，光敏電阻在受到光照射時電阻為400 Ω，無光照射時電阻為400 000 Ω，電源電壓不變，光敏電阻與定值電阻R的連接方式是______聯．閉合開關，光敏電阻受到光照射時電壓表的讀數為4 V，其電功率為_(kāi)_____W．無光照射時電壓表的讀數________(選填“大于”或“小于”)4 V.
　命題點3　電能表及其相關計算
9. (2021武漢18題3分)如圖分別是小明家上月初和月末的電能表的表盤．表盤上“1 600 imp/kW·h”表示每消耗1 kW·h的電能，指示燈閃爍1 600次．下列選項中正確的是(　　)
A. 指示燈閃爍越快，電能表所在電路消耗的電能越多
B. 小明家上月消耗的電能為911 kW·h
C. 小明家干路中的電流不得超過10 A
D. 斷開其他用電器，只讓電飯鍋單獨工作2 min，指示燈閃爍32次，此時電飯鍋的功率為600 W

第9題圖[來源:學_科_網Z_X_X_K]
　　



第10題圖
10. (2021天津16題4分)家庭中的電燈、電視機和電冰箱等用電器都是________聯在電路中的．小明家中一周前、后電能表示數如圖所示，他家這周消耗了________kW·h的電能．
　命題點4　(必考)
類型一　簡單電路類
11. (2021寧波14題3分)如圖所示，干路上的電流I恒為1 A不變，滑動變阻器規格為“15 Ω　1 A”，小燈泡L上標有“6 V　3 W”字樣．忽略溫度對小燈泡阻值的影響，則(　　)
A. 小燈泡L正常發光時，滑動變阻器接入電路的電阻為6 Ω
B. 當滑片P移到最左端時，通過小燈泡的電流為1 A
C. 在滑片P向左移動過程時，并聯電路兩端電壓會減小
D. 在滑片P向左移動過程時，并聯電路消耗的總功率會增大

第11題圖 第12題圖
　　[來源:Zxxk.Com]

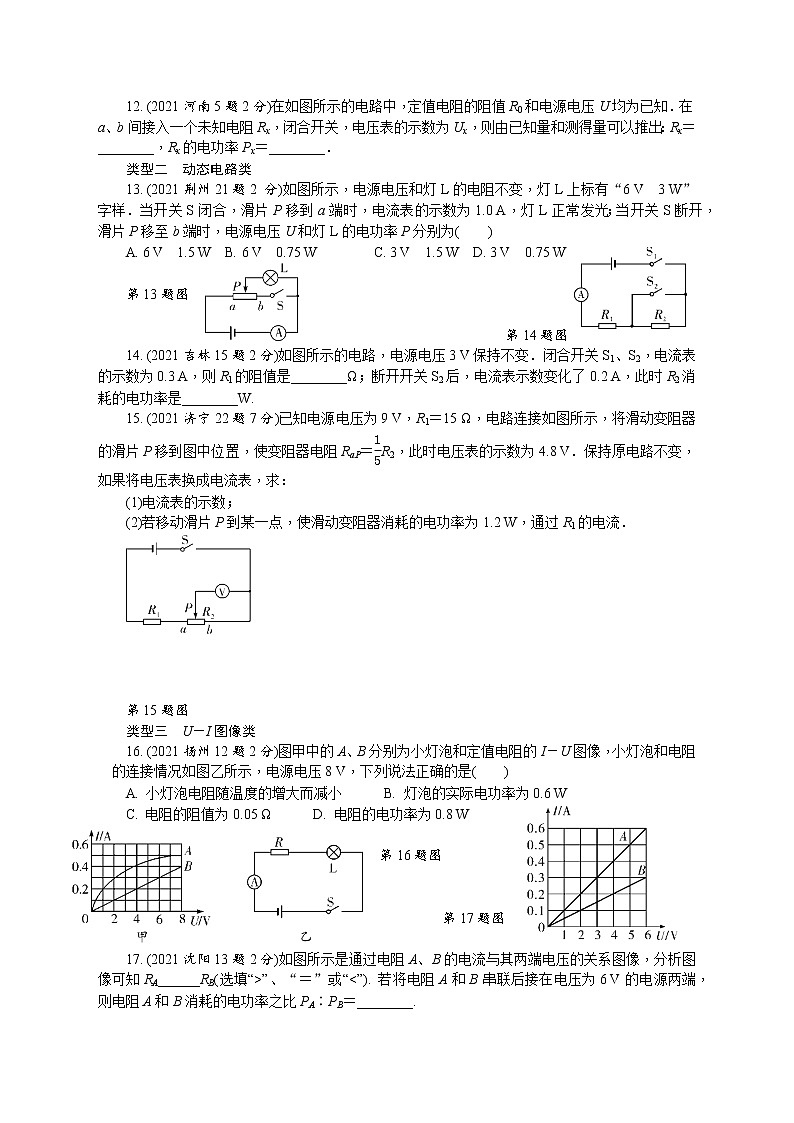

12. (2021河南5題2分)在如圖所示的電路中，定值電阻的阻值R0和電源電壓U均為已知．在a、b間接入一個未知電阻Rx，閉合開關，電壓表的示數為Ux，則由已知量和測得量可以推出：Rx＝________，Rx的電功率Px＝________．
類型二　動態電路類
13. (2021荊州21題2 分)如圖所示，電源電壓和燈L的電阻不變，燈L上標有“6 V　3 W”字樣．當開關S閉合，滑片P移到a端時，電流表的示數為1.0 A，燈L正常發光；當開關S斷開，滑片P移至b端時，電源電壓U和燈L的電功率P分別為(　　)
A. 6 V　1.5 W B. 6 V　0.75 W C. 3 V　1.5 W D. 3 V　0.75 W

第13題圖
　　　　　
第14題圖
14. (2021吉林15題2分)如圖所示的電路，電源電壓3 V保持不變．閉合開關S1、S2，電流表的示數為0.3 A，則R1的阻值是________Ω；斷開開關S2后，電流表示數變化了0.2 A，此時R2消耗的電功率是________W.
15. (2021濟寧22題7分)已知電源電壓為9 V，R1＝15 Ω，電路連接如圖所示，將滑動變阻器的滑片P移到圖中位置，使變阻器電阻RaP＝R2，此時電壓表的示數為4.8 V．保持原電路不變，如果將電壓表?yè)Q成電流表，求：
(1)電流表的示數；
(2)若移動滑片P到某一點，使滑動變阻器消耗的電功率為1.2 W，通過R1的電流．




第15題圖
類型三　U－I圖像類
16. (2021揚州12題2分)圖甲中的A、B分別為小燈泡和定值電阻的I－U圖像，小燈泡和電阻的連接情況如圖乙所示，電源電壓8 V，下列說法正確的是(　　)
A. 小燈泡電阻隨溫度的增大而減小 　　B. 燈泡的實際電功率為0.6 W
C. 電阻的阻值為0.05 Ω 　　D. 電阻的電功率為0.8 W

第16題圖


第17題圖

17. (2021沈陽13題2分)如圖所示是通過電阻A、B的電流與其兩端電壓的關系圖像，分析圖像可知RA______RB(選填“>”、“＝”或“
