初中物理人教版九年級全冊第1節 分子熱運動優秀當堂檢測題

這是一份初中物理人教版九年級全冊第1節 分子熱運動優秀當堂檢測題，文件包含第19章生活用電B卷·能力提升解析版-2022-2023學年九年級物理全一冊名校單元雙測AB卷人教版docx、第19章生活用電B卷·能力提升原卷版-2022-2023學年九年級物理全一冊名校單元雙測AB卷人教版docx等2份試卷配套教學資源，其中試卷共19頁， 歡迎下載使用。

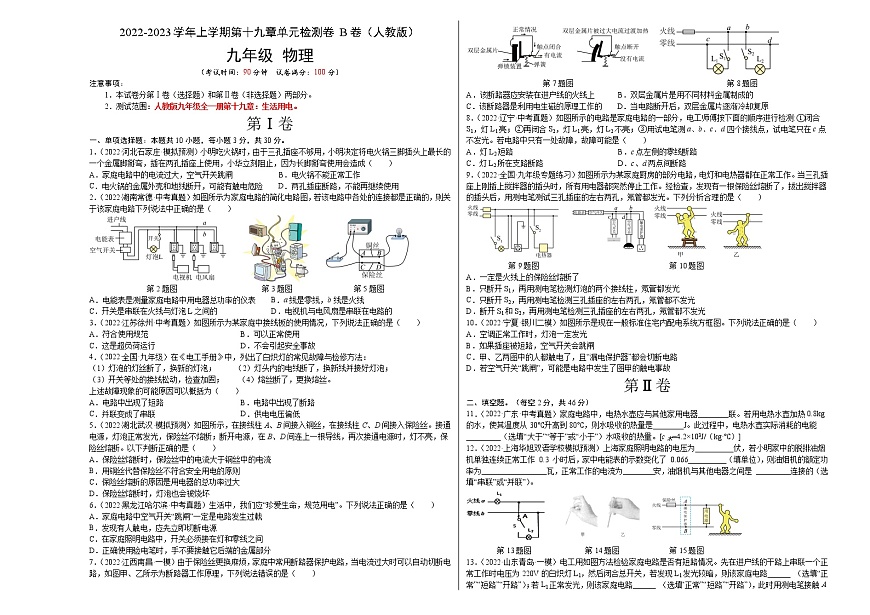

2022-2023學年上學期第十九章單元檢測卷B卷（人教版）九年級全一冊 物理·全解全析一、單項選擇題：本題共10小題，每小題3分，共30分。1．（2022·河北石家莊·模擬預測）小明吃火鍋時，由于三孔插座不夠用，小明決定將電火鍋三腳插頭上最長的一個金屬腳掰彎，插在兩孔插座上使用，小華立刻阻止，因為長腳掰彎使用會造成（　　）A．家庭電路中的電流過大，空氣開關跳閘B．電火鍋不能正常工作C．電火鍋的金屬外殼和地線斷開，可能有觸電危險D．兩孔插座斷路，不能再繼續使用【答案】C【解析】電火鍋使用三腳插頭，上端的一腳和金屬外殼相連，插入三孔插座時，金屬外殼接地，可以防止因用電器外殼漏電而觸電，如果把三腳插頭插在兩孔插座上，會使電火鍋的金屬外殼和地線斷開，但電火鍋可以正常工作，不過一旦金屬外殼帶電，人接觸時會發生觸電事故，但不會造成家庭電路中的電流過大，也不會使兩孔插座斷路。故選C。2．（2022·湖南常德·中考真題）如圖所示為家庭電路的簡化電路圖，若該電路中各處的連接都是正確的，則關于該家庭電路下列說法中正確的是（　?。?/span>A．電能表是測量家庭電路中用電器總功率的儀表B．a線是零線，b線是火線C．開關是串聯在火線與燈泡L之間的D．電視機與電風扇是串聯在電路的【答案】C【解析】A．電能表是測量家庭電路中用電器消耗的總電能的儀表，故A錯誤；B．開關接在火線與用電器之間，且兩孔插座的接法是左零右火，故a為火線，b為零線，故B錯誤；C．開關是串聯在火線與燈泡L之間的，保證了開關斷開后，沒有電流經過燈泡，避免斷開開關后，人接觸到燈泡而觸電，故C正確；D．電視機與電風扇獨立工作，互不影響，故是并聯關系，故D錯誤。故選C。3．（2022·江蘇徐州·中考真題）如圖所示為某家庭中接線板的使用情況，下列說法正確的是（　　）A．符合使用規范 B．可以正常使用C．這是超負荷運行 D．不會引起安全事故【答案】C【解析】多個用電器共用一個接線板，可能使電路總功率過大，電流過大，超過電路的允許負載，容易引起火災，是不符合用電規范的，故C正確，ABD錯誤。故選C。4．（2022·全國·九年級）在《電工手冊》中，列出了白熾燈的常見故障與檢修方法：（1）燈泡的燈絲斷了，換新的燈泡；（2）燈頭內的電線斷了，換新線并接好燈泡；（3）開關等處的接線松動，檢查加固；（4）熔絲斷了，更換熔絲。上述故障現象的可能原因可以概括為（　?。?/span>A．電路中出現了短路 B．電路中出現了斷路C．并聯變成了串聯 D．供電電壓偏低【答案】B【解析】燈泡不亮，可能有兩種原因：一是電路中出現了短路；二是出現了開路，根據表中列舉的4 種可能原因分析，可得電路中都是出現開路（斷路）現象，檢修方法都是把電路連接好，變?yōu)橥贰?/span>故選B。5．（2022·湖北武漢·模擬預測）如圖所示，在接線柱A、B間接入銅絲，在接線柱C、D間接入保險絲。接通電源，燈泡正常發光，保險絲不熔斷；斷開電源，在B、D間連上一根導線，再次接通電源時，燈不亮，保險絲熔斷。以下判斷正確的是（　?。?/span>A．保險絲熔斷時，保險絲中的電流大于銅絲中的電流B．用銅絲代替保險絲不符合安全用電的原則C．保險絲熔斷的原因是用電器的總功率過大D．保險絲熔斷時，燈泡也會被燒壞【答案】B【解析】A．保險絲熔斷時，熔絲和導線串聯，通過它們的電流相等，故A錯誤；B．根據安全用電的知識可知，絕對不能用銅絲代替熔絲，故B正確；C．斷開電源，在B、D間連上一根導線，再次接通電源時，燈發生短路，不亮，熔絲熔斷，是由于短路，致使電路中電流過大導致的，故C錯誤；D．由于燈泡發生短路，所以雖然熔絲熔斷，但燈泡是完好的，故D錯誤。故選B。6．（2022·黑龍江哈爾濱·中考真題）生活中，我們應“珍愛生命，規范用電”。下列說法正確的是（　?。?/span>A．家庭電路中空氣開關“跳閘”一定是電路發生過載B．發現有人觸電，應先立即切斷電源C．在家庭照明電路中，開關必須接在燈和零線之間D．正確使用驗電筆時，手不要接觸它后端的金屬部分【答案】B【解析】A．家庭電路中的空氣開關“跳閘”了，可能是電路發生了短路，也可能是用電器的總功率過大即過載，故A錯誤；B．發現有人觸電時，不要直接去救援，因為在救援時人可能直接或間接接觸火線，發生觸電事故，所以一定要先切斷電源再救援，故B正確；C．家庭里每盞電燈的開關應該接在燈泡和火線之間，斷開開關時切斷火線，操作更安全，故C錯誤；D．使用驗電筆時，人不能碰到筆尖金屬體，但必須接觸筆尾金屬體，使人體、大地與電路形成完整的回路，有微弱的電流通過，氖管發光，從而辨別火線，故D錯誤。故選B。7．（2022·江西南昌·一模）由于保險絲更換麻煩，家庭中常用斷路器保護電路，當電流過大時可以自動切斷電路，如圖甲、乙所示為斷路器工作原理，下列說法錯誤的是（　?。?/span>A．該斷路器應安裝在進戶線的火線上B．雙層金屬片是用不同材料金屬制成的C．該斷路器是利用電生磁的原理工作的D．當電路斷開后，雙層金屬片逐漸冷卻復原【答案】C【解析】A．為了用電的安全，電路斷開時應該使用電器與火線斷開，所以該斷路器應安裝在進戶線的火線上，故A正確，A不符合題意；B．雙層金屬片受熱時彎曲度不同，說明膨脹系數不同，所以是用不同材料金屬制成的，故B正確，B不符合題意；C．斷路器工作原理是不同材料的膨脹系數不同，當電流過大時，產生熱量過多，使雙金屬片形變程度增大，觸動簧鎖裝置，使觸點斷開，沒有利用電生磁的原理，故C錯誤，C符合題意；D．當電路斷開后，電路中無電流，雙層金屬片不再發熱，逐漸冷卻復原，故D正確，D不符合題意。故選C。8．（2022·遼寧·中考真題）如圖所示的電路是家庭電路的一部分，電工師傅按下面的順序進行檢測:①閉合S1，燈L1亮；②再閉合S2，燈L1亮，燈L2不亮；③用試電筆測a、b、c、d四個接線點，試電筆只在c點不發光。若電路中只有一處故障，故障可能是（　　）A．燈L2短路 B．c點左側的零線斷路C．燈L2所在支路斷路 D．c、d兩點間斷路【答案】D【解析】B．閉合S1，燈L1亮，電路中有電流，說明電路為通路，從保險絲aSL1以及c點左側的零線都沒有斷路，故B錯誤；A．斷開S1，閉合S2，燈L2不亮，燈L2不亮的原因有兩個：一個是斷路、一個是短路；若燈L2短路時，電路的電流會很大，將保險絲燒斷，燈泡L1也不會發光，a、b兩個接線點上，試電筆的氖管都不會發光，故A錯誤；C．若燈L2所在支路開路，d點氖管不發光，故C錯誤;D．若c、d兩點間開路，燈泡L2與零線不能構成閉合電路，電路中沒有電流，燈泡不會發光，但d點會通過燈泡L2與火線間接相連，試電筆的氖管會發光，故D正確。故選D。9．（2022·全國·九年級專題練習）如圖所示為某家庭廚房的部分電路，電燈和電熱器都在正常工作。當三孔插座上剛插上攪拌器的插頭時，所有用電器都突然停止工作。經檢查，發現有一根保險絲熔斷了，拔出攪拌器的插頭后，用測電筆測試三孔插座的左右兩孔，氖管都發光。下列分析合理的是（　?。?/span>A．一定是火線上的保險絲熔斷了B．只斷開S1，再用測電筆檢測燈泡的兩個接線柱，氖管都發光C．只斷開S2，再用測電筆檢測三孔插座的左右兩孔，氖管都不發光D．斷開S1和S2，再用測電筆檢測三孔插座的左右兩孔，氖管都不發光【答案】B【解析】A．拔出插頭后，用測電筆測試插座的兩孔，氖管都發光，說明兩孔與火線是連通的，所以只可能是零線上的保險絲熔斷了，故A不符合實際；B．只斷開S1，燈泡的兩個接線柱通過電熱器、開關與火線相連，所以再用測電筆檢測燈泡的兩個接線柱，測電筆的氖管都發光，故B符合實際；C．只斷開S2，插座的左孔通過燈泡、開關與火線相連，所以用測電筆檢測三孔插座的左右兩孔，氖管都發光，故C不符合實際；D．斷開S1和S2，再用測電筆檢測三線插座的左右兩孔，只有右孔與火線相連，氖管發光，左孔與火線不相連，氖管不會發光，故D不符合實際。故選B。10．（2022·寧夏·銀川市第十中學二模）如圖所示是現在一般標準住宅內配電系統方框圖。下列說法正確的是（　　）A．空調正常工作時，燈泡一定發光B．如果插座被短路，空氣開關會跳閘C．甲、乙兩圖中的人都觸電了，且“漏電保護器”都會切斷電路D．若空氣開關“跳閘”，可能是電路中發生了圖甲的觸電事故【答案】B【解析】A．家庭電路中各用電器之間是并聯的，各用電器獨立工作互不影響，所以空調工作時，燈泡不一定發光，故A錯誤；B．如果插座短路，導致火線和零線直接相連，電路中電流過大，就會造成電能表旁的總空氣開關“跳閘”，故B正確；C．甲、乙兩圖中的人都觸電了；甲圖中人站在絕緣的板凳上，人體同時接觸一根火線和一根零線，這時人體相當于用電器，沒有漏電（電流沒有泄露到回路之外），漏電保護器不會跳閘；乙圖中人站在地上接觸到火線，火線、人和大地形成回路，屬于漏電，漏電保護器就可能會跳閘，故C錯誤；D．人體的電阻約為兩千歐姆左右，圖甲和圖乙中的觸電事故都不會造成電路中的電流過大，因此不可能是因為圖中的觸電事故而導致空氣開關“跳閘”的，故D錯誤。故選B。第Ⅱ卷二、填空題。（每空2分，共46分）11．（2022·廣東·中考真題）家庭電路中，電熱水壺應與其他家用電器________聯。若用電熱水壺加熱0.8kg的水，使其溫度從30℃升高到80℃，則水吸收的熱量是________J。此過程中，電熱水壺實際消耗的電能_________（選填“大于”“等于”或“小于”）水吸收的熱量。[c水=4.2×103J/（kg·℃）]【答案】     并          大于【解析】[1]家庭電路中，電熱水壺應與其他家用電器之間互不干擾，都能獨立工作，所以它們是并聯的。[2]用電熱水壺加熱0.8kg的水，使其溫度從30℃升高到80℃，則水吸收的熱量[3]由于在燒水過程中，水會不斷的向外散熱，所以電熱水壺實際消耗的電能會大于水吸收的熱量。12．（2022·上海華旭雙語學校模擬預測）上海家庭照明電路的電壓為__________伏，若小明家中的脫排油煙機單獨連續正常工作 0.3 小時后，家中電能表的示數變化了 0.066__________（填單位），則油煙機的額定功率為_________________瓦，正常工作的電流為________安，油煙機與其他電器之間是 _________連接的（選填“串聯”或“并聯”）。【答案】     220     kW?h     220     1     并聯【解析】[1]我國家庭電路的電壓一般為220V，故上海家庭照明電路的電壓為220V。[2]電能表是測量用電器消耗電能多少的儀表，單位為kW?h，故電能表的示數變化量為0.066kW?h。[3]由可得，油煙機的額定功率為[4]由P=UI可得，油煙機正常工作的電流為[5]家庭電路中，各用電器之間工作時相互獨立、互不影響，故各用電器之間是并聯的，則油煙機與其他電器之間是并聯的。13．（2022·山東青島·一模）電工用如圖方法檢驗家庭電路是否有短路情況。先在進戶線的干路上串聯一個正常工作時電壓為220V的白熾燈L1，然后閉合總開關，若發現L1發光較暗，則該家庭電路______ （選填“正常”“短路”“開路”）；若L1正常發光，則該家庭電路______ （選填“正常”“短路”“開路”），此時用測電筆接觸A點，氖管______ （“會”、“不會”）發光。【答案】     正常     短路     不會【解析】[1]在進戶線的干路上串聯一個正常工作時電壓為220V的白熾燈L1，然后閉合總開關，若發現L1發光較暗，這說明白熾燈L1兩端的電壓小于額定電壓，根據串聯電路的電壓特點可知，電路中的其他用電器分擔了部分電壓，則該家庭電路是正常的。[2][3]若L1正常發光，則說明白熾燈L1兩端的電壓等于額定電壓220V，則該家庭電路未分擔任何電壓，即家庭電路中有短路現象。此時白熾燈L1的左端與火線相連，右端接零線，用測電筆接觸A點即接觸的是零線，則氖管不發光。14．（2022·天津河東·一模）如圖所示，測電筆的筆尖金屬體接觸火線時氖管會發光，正確使用測電筆的方法是圖________；家庭電路中電流過大的原因可能是電路發生_________或電路中的用電器的總功率過大。【答案】     甲     短路【解析】[1]正確使用測電筆時要用手接觸筆尾金屬體，筆尖接觸導線；故甲圖為正確使用測電筆的方法。[2]家庭電路中電流過大的原因可能是電路發生短路或電路中的用電器的總功率過大。15．（2022·陜西·澄城縣北關中學二模）現代家庭電器化程度越來越高，用電安全是一個十分突出的問題。如圖所示，用電器接在電壓為220V的電源上，消耗電功率是1000W，電路中還有額定電流為10A的保險絲及漏電保護器（在圖中虛線框內，未畫出）。若一人（電阻為8.8kΩ）赤腳站在地上，不小心手接觸了火線，此時通過人體的電流是______A，保險絲______（選填“會”或“不會”）熔斷，漏電保護器檢測到通過A、B兩處的電流IA______（選填“>”“<”或“=”）IB，從而切斷電路，保護人身安全。【答案】     0.025     不會     >【解析】[1]此時通過人體的電流是[2]用電器的電流為電路中此時的總電流為所以保險絲不會熔斷。[3]如圖所示，如果有人觸電，則有部分電流經過人體流到了大地，A點處電流應小于B點，即漏電保護器檢測到通過A、B兩處的電流IA>IB，從而切斷電路，保護人身安全。16．（2022·廣東·平洲二中模擬預測）如圖甲所示，驗電器A帶負電，B不帶電，圖乙中用帶有絕緣柄的金屬棒把驗電器A、B兩金屬球連接起來的瞬間，金屬棒中的電流方向是由______（選填“A到B”或“B到A”），驗電器的金屬箔張開是由于______（選填“同種”或“異種”）電荷相互排斥。如圖丙是漏電保護器，它______（選填“能”或“不能”）防止圖丙中站在絕緣凳上的人同時接觸火線和零線觸電。【答案】     B到A     同種     不能【解析】[1]驗電器A帶負電，B不帶電，用一根帶有絕緣柄的金屬棒把A、B連接起來，自由電子由A到B；自由電子的定向移動方向與電流方向相反，故電流方向由B到A。[2]電荷間的作用規律是：同種電荷相互排斥，異種電荷相互吸引。驗電器的金屬箔張開，是因為同種電荷相互排斥。[3]站在絕緣凳上的人同時接觸火線和零線觸電（雙線觸電），流過火線與零線的電流相等，保護器中火線和零線中電流產生的磁場應完全抵消，漏電保護器不會切斷電路。17．（2022·廣東惠州·一模）家庭電路中的觸電事故，都是人體直接或間接跟______連通造成的。某同學家里安裝的電能表如圖所示，示數為______kW·h。他將家里其它用電器都關閉，只讓電視機單獨工作了144s，觀察到電能表轉盤轉了5r，電視機此時消耗的電能是______J，實際功率是______W。【答案】     火線     2022.3     7200     50【解析】[1] 家庭電路中的觸電事故，都是人體直接或間接跟火線連通并與大地或零線構成通路造成的。[2]電能表顯示的數字，最后一位是小數，故圖中電能表的示數為2022.3 kW·h。[3]電能表上的2500r/(kW·h)表示電能表轉盤沒轉2500r，電路中消耗1kW·h，所以電能表轉盤轉了5r，電視機消耗的電能是[4] 電視機實際功率是三、計算題：本題共3小題，共14分。解答應寫出必要的文字說明、方程式和重要演算步驟。只寫出最后答案的不能得分。有數值計算的題，答案中必須明確寫出數值和單位。18．(5分)（2022·陜西·中考真題）某型號煎烤機有上下兩個加熱盤，由兩個開關控制其工作狀態。R1為下盤電熱絲，R2為上盤電熱絲，兩電熱絲阻值相等，煎烤機的最大額定功率為2200W。如圖為煎烤機的內部簡化電路圖（不考慮溫度對電熱絲阻值的影響）。（1）按照安全用電的要求，將a、b兩點接入家庭電路，完成連線；（2）煎烤機正常工作時電路中的最大電流是多少？以最大額定功率工作時，1min消耗多少電能？（3）電熱絲R1的阻值是多大？【答案】（1）；（2）10 A，1.32×105J；（3）44 Ω【解析】解：（1）家庭電路連接時，要求左零右火，且開關要連接在火線上，因此a接零線，b接火線，如圖所示：（2）煎烤機達到額定功率時，電流最大，所以 最大額定功率工作時，1min消耗電能為 （3）開關S1和S2都閉合時，兩電阻并聯，此時電路中電流最大。因為兩電熱絲阻值相等，所以流過R1的電流為I1=5A，根據歐姆定律得 答：（1）見解析；（2）煎烤機正常工作時電路中的最大電流是10A；最大額定功率工作時，1min消耗1.32×105J電能。（3）電熱絲R1的阻值是44Ω。19．(5分)（2022·全國·九年級課時練習）為了應對家中天然氣停氣而不能及時燒熱水，媽媽從商場買了一個電熱水壺，其部分銘牌信息如圖甲所示，圖乙為電熱水壺的工作電路R1、R2均為電熱絲，當開關S接a、b觸點時，電熱水壺的擋位不同。求：(1)求額定保溫時的電流；(2)R1和R2的阻值；(3)在用電高峰期，關閉家中其他用電器，只讓電熱水壺通電，使其處于加熱狀態3min，電能表（如圖丙所示）的轉盤轉了120r，則電熱水壺加熱的實際電壓為多少？【答案】(1)0.2A；(2) 1050Ω，50Ω；(3)220V【解析】(1) 電熱水壺額定保溫時的電流(2)由圖乙知，開關S接觸點a時，電阻R1、R2串聯，電路總電阻最大；S接觸點b時，電路是R2工作的簡單電路。據知，S接觸點a時，是保溫擋，此時電路總電阻S接觸點b時，是加熱擋，則那么R1=R總-R2=1100Ω-50Ω=1050Ω(3)結合題意及圖丙知，電熱水壺在加熱狀態工作3min消耗的電能據得，此時電路的實際電壓答：(1)額定保溫時的電流為0.2A；(2) R1和R2的阻值分別為1050Ω和50Ω；(3)電熱水壺加熱的實際電壓為200V。20．(4分)（2022·湖北恩施·模擬預測）小明學習了電功率的知識后，利用家里的電能表（如圖）和手表，測出了一些家用電器的有關數據。(1)當家里的電水壺單獨工作時，測出電能表30min轉了1500轉，求此電熱水壺的電功率；(2)如果用此電熱水壺把1kg的水由20℃加熱至沸騰需要8min，則此電水壺的效率為多大。（當?shù)貧鈮簽橐粋€標準大氣壓）【答案】(1) 1000W；(2) 70%【解析】(1) 電熱水壺在30min內消耗的電能W=電熱水壺的電功率(2)用電熱水壺加熱水，不吸收的熱量4.2×103J/(kg?℃)×1kg×(100℃-20℃)= 3.36×105J加熱水時，電熱水壺消耗的電能則電水壺的效率答：(1)電熱水壺的電功率1000W；(2)此電熱水壺的效率為70%。四、綜合題：共10分。21．(4分)（2022·山東·青島市嶗山區育才學校二模）如圖所示，臥室里有一盞節能燈，門口和床頭均設有一個單刀雙擲開關，無論哪個開關都能單獨控制燈泡的亮和滅。 （1）請將臥室里這盞燈的電路中連接完整______；（2）節能燈發光時，電能轉化為______能。【答案】          光【解析】（1）[1]操作任意一個開關均可以開燈、關燈，說明任何一個開關閉合時，燈泡都亮，任何一個開關斷開時燈泡都滅，這說明兩個單刀雙擲開關是串聯在電路中的，為了用電器的安全，開關應接在火線與燈泡之間。如下圖所示（2）[2]節能燈發光時，消耗電能，電能轉化為光能。22．(6分)（2022·廣東廣州·二模）（1）請用筆畫線，將圖中的臺燈、開關和插座按照安全用電的原則接入家庭電路中，要求：S1（旋轉開關）單獨控制臺燈，S2單獨控制插座。（2）臺燈的燈泡標著“220V，44W”，閉合開關，求：①燈泡正常發光時電阻是多少？②調節旋轉開關，測得當燈兩端的電壓為110V時，燈的實際功率為12.1W，求此時通過燈的電流是多少？通電200s燈消耗的電能是多少？【答案】（1）（2）①0.2A，1100Ω；②2420J【解析】解：（1）根據題意可知，變阻器與臺燈串聯，從安全用電的角度分析，S2為單獨三孔插座的開關，則S2與三孔插座串聯，三孔插座的接法是，左孔接零線，右孔接火線，上孔接地線，如下圖所示（2）①燈泡正常發光時的電壓為220V，功率為44W，由可得正常發光時的電流則正常發光的電阻②燈兩端電壓為110V時，燈的電功率，通過燈的電流為通電200s燈消耗的電能答：（1）電路連接如上圖所示；（2）①燈泡正常發光時電阻為1100Ω；②燈的實際功率為12.1W，此時通過燈的電流為0.11A，通電200s燈消耗的電能為2420W。
