物理九年級全冊4 電壓和電壓表的使用教案

這是一份物理九年級全冊4 電壓和電壓表的使用教案，共2頁。教案主要包含了電壓的作用，電壓的大小，電壓表，本課時小結 五等內容，歡迎下載使用。

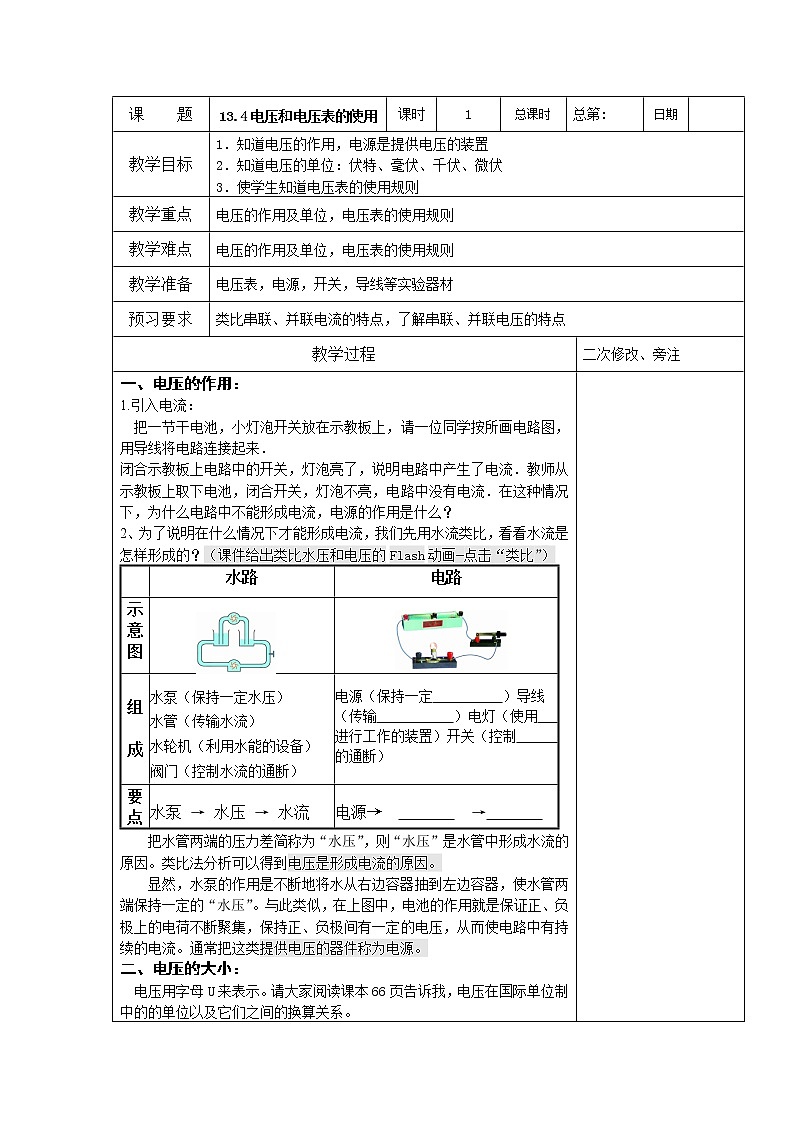

課    題13.4電壓和電壓表的使用課時1總課時總第:日期 教學目標1．知道電壓的作用，電源是提供電壓的裝置2．知道電壓的單位：伏特、毫伏、千伏、微伏3．使學生知道電壓表的使用規則教學重點電壓的作用及單位，電壓表的使用規則教學難點電壓的作用及單位，電壓表的使用規則教學準備電壓表，電源，開關，導線等實驗器材預習要求類比串聯、并聯電流的特點，了解串聯、并聯電壓的特點教學過程二次修改、旁注一、電壓的作用：1.引入電流： 把一節干電池，小燈泡開關放在示教板上，請一位同學按所畫電路圖，用導線將電路連接起來．閉合示教板上電路中的開關，燈泡亮了，說明電路中產生了電流．教師從示教板上取下電池，閉合開關，燈泡不亮，電路中沒有電流．在這種情況下，為什么電路中不能形成電流，電源的作用是什么？2、為了說明在什么情況下才能形成電流，我們先用水流類比，看看水流是怎樣形成的？（課件給出類比水壓和電壓的Flash動畫—點擊“類比”） 水路電路示意圖   組 成水泵（保持一定水壓）水管（傳輸水流）水輪機（利用水能的設備）閥門（控制水流的通斷）電源（保持一定          ）導線（傳輸           ）電燈（使用          進行工作的裝置）開關（控制          的通斷）要點水泵 → 水壓 → 水流電源→           →       把水管兩端的壓力差簡稱為“水壓”，則“水壓”是水管中形成水流的原因。類比法分析可以得到電壓是形成電流的原因。顯然，水泵的作用是不斷地將水從右邊容器抽到左邊容器，使水管兩端保持一定的“水壓”。與此類似，在上圖中，電池的作用就是保證正、負極上的電荷不斷聚集，保持正、負極間有一定的電壓，從而使電路中有持續的電流。通常把這類提供電壓的器件稱為電源。二、電壓的大?。?/span>電壓用字母U來表示。請大家閱讀課本66頁告訴我，電壓在國際單位制中的的單位以及它們之間的換算關系。（課件給出具體內容）教師：知道了它們之間的換算關系，我們來完成一些簡單的單位換算（課件給出換算練習）學生：完成單位換算教師：接下來，請大家閱讀課本67頁我們身邊的常見的電壓值學生：閱讀課本67頁三、電壓表1.觀察電壓表在實驗室中我們通常用“電壓表”來測量電壓大?。?/span>出示實物電壓表）對比電流表，學習電壓表，了解電壓表的電路符號、結構標識以及電壓表的三接線柱雙量程，會讀取電壓表的示數。教師：下面我們來進行簡單的電壓表的讀數練習，先完成課本76頁的電壓表讀數學生：回答問題2.了解電壓表的使用注意點教師：以上我們學習了電壓表的構造以及電壓表的讀數方法，下面我們一起來學習有關電壓表的使用方法，請大家閱讀課本76頁的“信息快遞”的內容，來了解電壓表使用注意點，請大家總結電壓表與電流表使用方法有哪些異同點。學生：閱讀P76電壓表使用注意點，并討論，與電流表進行對比。教師：在使用電壓表時：1．較零：檢查電壓表的指針是否對準零刻度線，如有偏差，就用螺絲刀旋轉表盤上的調零螺絲把指針調到零位2．并聯：電壓表必須并聯在電路中，使電流從標有“0.6” 或“3”接線柱流入電流表，從“－”接線柱流出電壓表。3．使被測電壓不超出電壓表量程：在已知電路兩端電壓大小時，直接選擇合適的量程；如果被測電壓小于等于3V，就選用0---3V的量程，如果被測電流在3----15V之間，我們就選用0----15V的量程，若不能判斷電路中電壓的大小，則先試用大量程，然后進行選擇。若不知道被測電路兩端電壓時，則可以使用“試觸”法來估計電壓的大小。先用0----15V的量程試觸，若小于3V則可以使用現有的電壓表；若發現電壓小于3V，則可換成0—3V的量程，為什么呢？討論：1、指針不偏轉2、指針反向偏轉3、指針只偏轉很小的角度4、指針偏轉很大的角度四、本課時小結  五、作業布置  六、教學反思  教后記
